PCB热设计的两种常用检验方法

pcb检验方法PCB（Printed Circuit Board）检验是保证电子产品质量的重要环节之一。

合理的检验方法能够有效地减少不良品的出现，提高产品的可靠性和稳定性。

本文将介绍几种常用的 PCB 检验方法，并对其原理和适用范围进行详细说明。

一、目视检查法目视检查法是最基本也是最常用的 PCB 检验方法之一。

通过人眼观察 PCB 上的元件、焊点和线路等，判断是否存在缺陷或错误。

这种方法简单易行，但受到人眼视力和经验的限制，容易出现漏检和误判的情况。

因此，在目视检查时要进行适当的训练和质量管控，以提高检验的准确性和可靠性。

二、X射线检查法X射线检查法是一种无损检测方法，通过照射 PCB 板上的元件和线路，利用 X射线的透射、散射和吸收等特性，观察和分析 PCB 内部的结构和连接状态。

这种方法可以检测到难以通过目视检查发现的缺陷，如焊点的冷焊、虚焊、裂纹等。

同时，X射线检查还可用于检测 PCB 板上的金属内层连接状态、多层板层间连接等。

但由于设备成本较高，操作复杂，需要专业人员进行操作和解读结果，因此在实际应用中较为有限。

三、自动光学检查法自动光学检查（AOI，Automated Optical Inspection）法是利用光学系统进行检验的一种方法。

通过高分辨率的摄像头和图像处理系统，对 PCB 表面的元件、焊点和线路进行拍照和分析，判断是否存在缺陷和错误。

自动光学检查法具有高效、准确的特点，可以快速检测出各种常见的缺陷，如错位、错极、短路、开路等。

同时，由于自动化程度高，可以大大减少人工操作和判断的误差，提高检验的一致性和可靠性。

四、电测试法电测试法是通过在 PCB 上施加电压或电流，测量相应的电信号来判断电路的连通性和正确性。

常用的电测试方法包括接触式测试和非接触式测试。

接触式测试利用测试针或探针与 PCB 上的测试点接触，进行电信号的测量和判断。

非接触式测试则是通过电磁感应或电容耦合等原理，对 PCB 上的电信号进行检测和分析。

pcb热应力测试方法PCB（Printed Circuit Board，印刷电路板）是一种将电子元器件连接起来并提供电气连接的基础设备。

在PCB的制造和使用过程中，温度变化会导致PCB板材上的铜箔和玻璃纤维增强材料的热膨胀系数不同，从而引起PCB板出现热应力问题。

热应力会导致PCB板变形、断裂，严重时还会影响电路性能和可靠性。

因此，进行PCB热应力测试非常重要。

本文将介绍两种常见的PCB热应力测试方法。

一、重力拉伸测试法重力拉伸测试法是一种常用的PCB热应力测试方法，其主要原理是利用热膨胀现象来测量PCB板的热应力。

1. 实验原理：PCB在热应力作用下会发生热膨胀，而热膨胀系数不同的材料之间会引起应力。

由于PCB板材大部分由铜箔和玻璃纤维增强材料组成，所以测量铜箔和玻璃纤维增强材料的热膨胀系数即可了解PCB板的热应力。

2. 实验步骤：（1）制备试样：根据实际需求，选择合适尺寸的PCB板，将其切割成相应的试样。

（2）定量测量：使用热膨胀仪或光学测量仪器，测量不同温度下铜箔和玻璃纤维增强材料的膨胀量。

（3）计算热应力：根据测量结果和材料的热膨胀系数，计算得到PCB板的热应力。

3. 实验注意事项：（1）选择合适的测量仪器：根据实际需要，选择合适的热膨胀仪或光学测量仪器，确保测量的准确性和可靠性。

（2）控制实验条件：在进行实验前，需要准备好实验环境，包括温度控制设备等，以保证实验的稳定性和重复性。

（3）重复实验：为了保证实验结果的可靠性，建议重复多次实验，取平均值作为最终结果。

二、有限元分析法有限元分析法是一种常用的工程数值分析方法，可以用来模拟和分析PCB板在热应力下的变形情况。

1. 实验原理：有限元分析法基于力学和数学原理，通过网格划分和数值算法来近似求解连续介质的应力和位移场。

对PCB板进行有限元分析，可以得到其在热应力下的变形情况，并进一步评估其力学性能和可靠性。

2. 实验步骤：（1）建立模型：使用相应的有限元建模软件，建立PCB板的有限元模型。

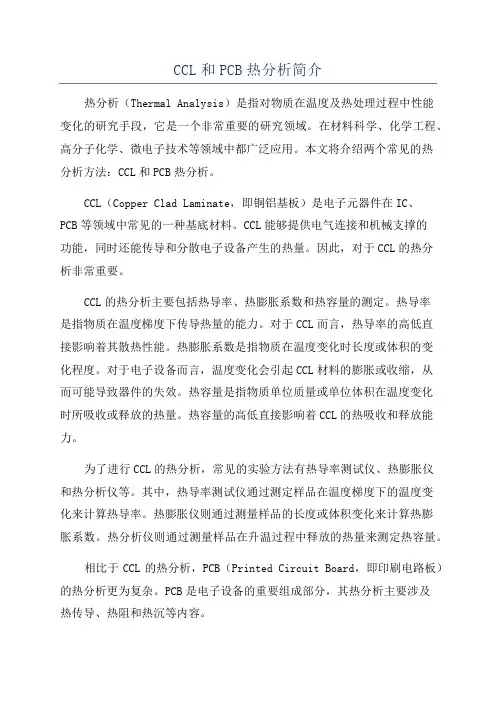

CCL和PCB热分析简介热分析（Thermal Analysis）是指对物质在温度及热处理过程中性能变化的研究手段，它是一个非常重要的研究领域。

在材料科学、化学工程、高分子化学、微电子技术等领域中都广泛应用。

本文将介绍两个常见的热分析方法：CCL和PCB热分析。

CCL（Copper Clad Laminate，即铜铝基板）是电子元器件在IC、PCB等领域中常见的一种基底材料。

CCL能够提供电气连接和机械支撑的功能，同时还能传导和分散电子设备产生的热量。

因此，对于CCL的热分析非常重要。

CCL的热分析主要包括热导率、热膨胀系数和热容量的测定。

热导率是指物质在温度梯度下传导热量的能力。

对于CCL而言，热导率的高低直接影响着其散热性能。

热膨胀系数是指物质在温度变化时长度或体积的变化程度。

对于电子设备而言，温度变化会引起CCL材料的膨胀或收缩，从而可能导致器件的失效。

热容量是指物质单位质量或单位体积在温度变化时所吸收或释放的热量。

热容量的高低直接影响着CCL的热吸收和释放能力。

为了进行CCL的热分析，常见的实验方法有热导率测试仪、热膨胀仪和热分析仪等。

其中，热导率测试仪通过测定样品在温度梯度下的温度变化来计算热导率。

热膨胀仪则通过测量样品的长度或体积变化来计算热膨胀系数。

热分析仪则通过测量样品在升温过程中释放的热量来测定热容量。

相比于CCL的热分析，PCB（Printed Circuit Board，即印刷电路板）的热分析更为复杂。

PCB是电子设备的重要组成部分，其热分析主要涉及热传导、热阻和热沉等内容。

热传导是指物质内部传导热量的能力。

对于PCB而言，其内部材料的热导率直接影响着整个PCB的散热性能。

高热导率的材料可以有效的传导热量，提高PCB的散热效果。

热阻是指物质对热流的阻力。

PCB在散热过程中会面临的主要热阻包括材料间的接触热阻、界面热阻和空气换热热阻等。

热沉是指将热量从PCB传导到外部环境的部分。

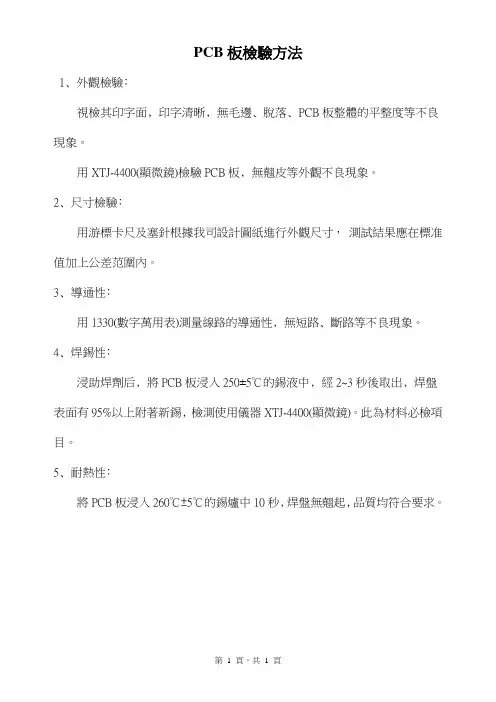

PCB板檢驗方法
1﹑外觀檢驗﹕
視檢其印字面﹐印字清晰﹐無毛邊﹑脫落﹑PCB板整體的平整度等不良現象。

用XTJ-4400(顯微鏡)檢驗PCB板﹐無翹皮等外觀不良現象。

2﹑尺寸檢驗﹕
用游標卡尺及塞針根據我司設計圖紙進行外觀尺寸，測試結果應在標准值加上公差范圍內。

3﹑導通性﹕
用1330(數字萬用表)測量線路的導通性﹐無短路﹑斷路等不良現象。

4﹑焊錫性﹕
浸助焊劑后﹐將PCB板浸入250±5℃的錫液中﹐經2~3秒後取出﹐焊盤表面有95%以上附著新錫﹐檢測使用儀器XTJ-4400(顯微鏡)。

此為材料必檢項目。

5﹑耐熱性﹕
將PCB板浸入260℃±5℃的錫爐中10秒﹐焊盤無翹起﹐品質均符合要求。

第 1 頁，共 1 頁。

PCB电路板检查方法及其介绍PCB电路板是现代电子产品中不可或缺的组成部分，它起着连接电子元件的作用，保证电路的稳定性和正常工作。

然而，由于制造过程中可能存在一些缺陷或错误，必须进行严格的检查和测试，以确保电路板的质量和可靠性。

下面将详细介绍PCB电路板的检查方法。

一、外观检查外观检查是PCB电路板检查的第一步，通过观察电路板的表面和边缘，检查是否存在表面损坏、磨损、腐蚀、划痕等缺陷。

同时，还要检查焊盘、插件和导线等部件的位置、规格和连接状态，确保没有松动或断裂的情况。

二、尺寸和位置检查尺寸和位置检查是验证PCB电路板是否符合设计规格和要求的重要步骤。

通过使用测量工具，如千分尺、定位规和光学测量仪等，检查电路板的尺寸、孔径、插座间距和钩爪间距等参数是否符合设计要求，以确保电路板的准确性和一致性。

三、焊盘质量检查焊盘是电子元件与电路板之间的连接部件，关乎元件的安装质量和电路的稳定性。

在检查焊盘质量时，首先要检查焊盘的平整度和光洁度，确保焊盘表面光亮、平整，以保证焊接的质量。

其次，要检查焊盘的尺寸和位置，以确保元件可以正确安装在焊盘上。

最后，要检查焊盘的焊接质量，如焊盘的焊脚是否充分焊接，焊盘与电路板是否有异常温度现象等。

四、导线连通性和断开检查导线是电子元件之间的信号传输通道，因此导线的连通性和断开性是PCB电路板检查的重要内容。

采用电子测试仪器，如万用表、电路板测试仪等，检查电路板上每个导线的导通性和绝缘性，确保导线没有短路、断路或异常连接的情况。

五、元件安装质量检查元件安装质量直接影响PCB电路板的性能和可靠性。

检查元件安装质量时，首先要检查元件是否正确安装在焊盘上，焊点是否充分焊接，焊点的位置是否正确。

其次，要检查元件的极性，确保极性元件安装正确，避免反向安装导致电路故障。

最后，还要检查元件的固定方式和状态，确保固定牢固，不会因为振动或外力而松动或脱落。

六、电气性能测试电气性能测试是PCB电路板检查的最后一步，通过使用专门的测试设备，如电源电压表、信号发生器和示波器等，对电路板的电气性能进行全面测试。

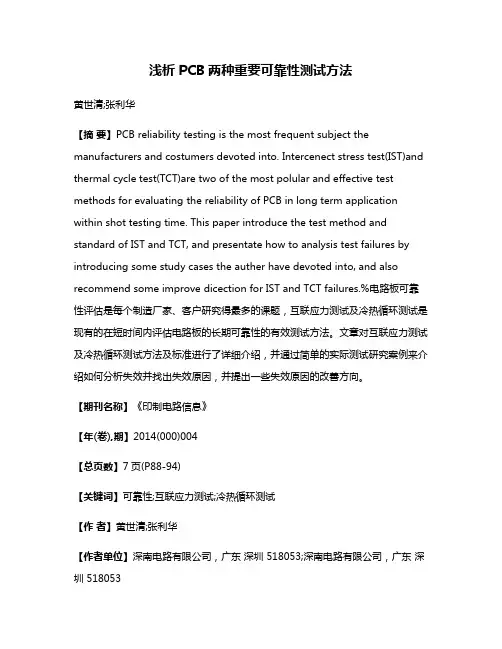

浅析PCB两种重要可靠性测试方法黄世清;张利华【摘要】PCB reliability testing is the most frequent subject the manufacturers and costumers devoted into. Intercenect stress test(IST)and thermal cycle test(TCT)are two of the most polular and effective test methods for evaluating the reliability of PCB in long term application within shot testing time. This paper introduce the test method and standard of IST and TCT, and presentate how to analysis test failures by introducing some study cases the auther have devoted into, and also recommend some improve dicection for IST and TCT failures.%电路板可靠性评估是每个制造厂家、客户研究得最多的课题，互联应力测试及冷热循环测试是现有的在短时间内评估电路板的长期可靠性的有效测试方法。

文章对互联应力测试及冷热循环测试方法及标准进行了详细介绍，并通过简单的实际测试研究案例来介绍如何分析失效并找出失效原因，并提出一些失效原因的改善方向。

【期刊名称】《印制电路信息》【年(卷),期】2014(000)004【总页数】7页(P88-94)【关键词】可靠性;互联应力测试;冷热循环测试【作者】黄世清;张利华【作者单位】深南电路有限公司，广东深圳 518053;深南电路有限公司，广东深圳 518053【正文语种】中文【中图分类】TN411 前言随着电子行业的不断发展，PCB行业对产品的长期可靠性要求越来越重视。

PCB测试工艺及技术方法详解PCB（Printed Circuit Board）测试是在PCB制造过程中对电路板进行检测和验证的过程，旨在确保电路板质量符合设计规范。

同时，通过测试，可以及早发现并修复电路板上的缺陷，以确保电路板的可靠性和性能。

1. 目视检查（Visual Inspection）目视检查是最简单的一种PCB测试方法。

操作人员使用肉眼观察电路板上的线路、焊点以及印刷图案等，以检查电路板是否存在明显缺陷，如焊点未焊接、线路之间短路等。

目视检查的好处是成本低廉，操作简单，但是效率较低，不适用于大规模生产中。

2. 声学测试（Acoustic Testing）声学测试是一种利用超声波进行无损检测的方法。

通过超声波的传播和反射来检查电路板上的缺陷，如气泡、裂纹、焊接错误等。

声学测试技术基于超声波的频率和波长的关系进行缺陷检测，可以提供更准确和可靠的结果。

然而，声学测试的设备成本较高，需要专业的技术人员进行操作。

3. 线路连通性测试（Continuity Testing）4. 高电压测试（High Voltage Testing）高电压测试是一种测试电路板绝缘强度是否达到要求的方法。

通过施加较高的电压到电路板上，检测是否存在电路之间的漏电现象。

高电压测试主要用于高压电器和高性能电子设备的PCB测试中。

需要注意的是，高电压测试时需要采取安全措施，避免对人和设备造成损害。

5. 功能测试（Functional Testing）功能测试是一种对电路板进行正常工作情况下的整体功能验证的方法。

通过将电路板连接到相应的电源和设备上，进行各种操作和测试，来检查电路板是否符合设计要求和功能规范。

功能测试可以模拟实际使用场景，测试电路板的性能、稳定性和可靠性。

功能测试一般需要使用专业的测试设备和软件，并且需要根据具体产品的功能要求进行定制。

除了以上介绍的PCB测试方法外，还有一些其他的测试方法，如热冲击测试、震动测试、环境适应性测试等。

PCB设计过程中的热分析方法在现代电子设备中，印刷电路板（Printed Circuit Board，简称PCB）的设计起着至关重要的作用。

而PCB设计过程中热分析方法的应用，则能够有效地优化电子设备的性能和稳定性。

本文将介绍一些常用的PCB热分析方法，并探讨其在设计中的应用。

一、热传导分析热传导是指热量在物质中的传递过程。

在PCB设计中，通过热传导分析可以评估电路板上各个区域的热量分布情况，以及可能的热点问题。

常用的热传导分析方法包括有限元分析（Finite Element Analysis，简称FEA）和计算流体力学（Computational Fluid Dynamics，简称CFD）。

1. 有限元分析（FEA）有限元分析是一种基于数值计算的热传导分析方法，通过将复杂的物理问题离散化为有限个简单的单元，然后求解其热传导方程来模拟和分析热传导过程。

在PCB设计中，可以将PCB板材、元器件以及散热器等各个组成部分建模，进行热传导仿真，以评估热量传递和散热效果。

2. 计算流体力学（CFD）计算流体力学是一种模拟流体运动和热传导的数值计算方法。

在PCB设计中，CFD可以用于模拟电路板上的空气流动和热传导，以评估设备在不同工作条件下的散热能力。

通过CFD分析，可以优化散热设计，提高设备的热性能。

二、热应力分析热应力是指由于温度变化引起的物体内部产生的应力。

在PCB设计中，热应力分析可以帮助评估电路板在工作过程中可能出现的应力问题，以及可能导致的热疲劳和损坏。

1. 热膨胀系数分析热膨胀系数是一个物质在温度变化时的膨胀量与初始尺寸之比。

在PCB设计中，通过对电路板材料的热膨胀系数进行分析，可以预测电路板在高温环境下可能出现的材料破裂、开裂等问题，从而避免设计上的失误。

2. 结构热应力分析结构热应力分析是一种通过数值计算方法，模拟和分析电路板在热载荷下的应力分布和变形情况。

通过对PCB设计中的不同部件进行热应力分析，可以找出潜在的应力集中区域，避免热应力过大导致的破裂或变形。

pcb热冲击试验方法PCB热冲击试验方法引言PCB（Printed Circuit Board）热冲击试验是一种常用的可靠性测试方法，用于评估电子元器件和电路板在温度变化下的可靠性和耐久性。

本文将介绍几种常见的PCB热冲击试验方法。

方法一：温度循环试验（Temperature Cycling Test）•原理：将PCB样品置于高温与低温之间，通过不断循环变换温度，模拟真实环境下的温度变化。

变温速度可以根据实际需求进行设定。

•测试目的：评估PCB材料和焊点的热胀冷缩性能，检测材料、焊接点的可靠性和耐久性，发现可能存在的裂纹、疲劳、脱焊等问题。

•测试步骤：1.将待测试的PCB样品放入温度循环测试仪器中。

2.设定温度循环测试的上下限值和循环次数。

3.开始测试，温度循环测试仪器会自动控制温度变化和循环次数。

4.测试结束后，观察PCB样品是否存在破裂、变形、脱焊等问题。

方法二：热冲击试验（Thermal Shock Test）•原理：将PCB样品迅速转换于高温和低温的环境中，通过温度的剧烈变化，模拟PCB在不同温度下的脆性破坏情况。

•测试目的：评估PCB材料和焊点的热冲击性能，检测材料、焊接点是否具有足够的韧性和耐热性，以及是否存在温度应力引起的开裂、脱落等问题。

•测试步骤：1.将待测试的PCB样品放入热冲击试验仪器中。

2.设定热冲击试验的高温和低温温度，以及保持时间。

3.开始测试，热冲击试验仪器会快速转换温度并保持指定时间。

4.测试结束后，观察PCB样品是否存在裂纹、脱焊等问题。

方法三：热应力试验（Thermal Stress Test）•原理：通过在PCB样品上施加加热和冷却的热应力，评估PCB材料和结构在温度变化下的稳定性和耐久性。

•测试目的：检测PCB在温度变化下是否会发生变形、翘曲等问题，评估材料和结构的耐热性和稳定性。

•测试步骤：1.将待测试的PCB样品放入热应力试验仪器中。

2.设定热应力试验的加热和冷却温度，以及施加的应力大小。

PCB板的测试方法PCB板（Printed Circuit Board，印制电路板）是电子产品中的关键组成部分，负责电子元器件的连接和支持。

在PCB板的制造过程中，为了保证电路板的质量和可靠性，需要进行各种测试。

下面将介绍几种常见的PCB板测试方法。

1.目视检查：目视检查是最简单且最基础的PCB板测试方法。

检查人员通过肉眼观察PCB板上的元器件、印制电路和连接线，检查是否有焊接问题、元器件损坏或错位等缺陷。

2.X射线检查：X射线检查可以用于检测PCB板中元器件的安装质量和焊接质量。

X射线可以透过PCB板，帮助检查人员观察元器件的安装位置、焊点的完整性和可靠性。

3. 印刷回路测试（PCB Tester）：印刷回路测试是一种用于验证PCB板电气连通性的方法。

在PCB制造的早期，印刷回路测试通常会使用简单的手工测试方法，如使用导线和电流表测试各个节点的连通性。

随着电子设备的复杂性越来越高，专门的印刷回路测试设备被引入，可以自动地进行测试，快速地发现电气连通性问题。

4.电子测试：电子测试是一种通过测量电路参数（如电阻、电容、电感、开关状态等）来检测PCB板性能的方法。

电子测试通常使用多用途测试仪（如万用表、示波器等）进行，检测人员需要将测试仪与PCB板相连，并进行相应参数的测量。

5.高频测试：高频测试主要针对高频电路的性能进行检测。

高频电路在通信、雷达、射频等领域中广泛应用，需要经过严格的测试来确保其工作性能和可靠性。

高频测试主要包括电压驱动、幅度衰减、频谱分析等测试，通常使用专门的高频测试设备进行。

6.温度测试：温度测试是一种通过模拟不同工作温度下的条件来测试PCB板的性能和可靠性的方法。

温度测试可以帮助检测人员发现在不同温度下可能出现的问题，如元器件的故障、接触不良等。

7.振动测试：振动测试是一种通过模拟PCB板在运行中的振动环境，来测试其机械强度和可靠性的方法。

振动测试主要通过使用振动台或振动器来模拟不同频率和幅值的振动，观察PCB板在振动环境下的性能和可靠性。

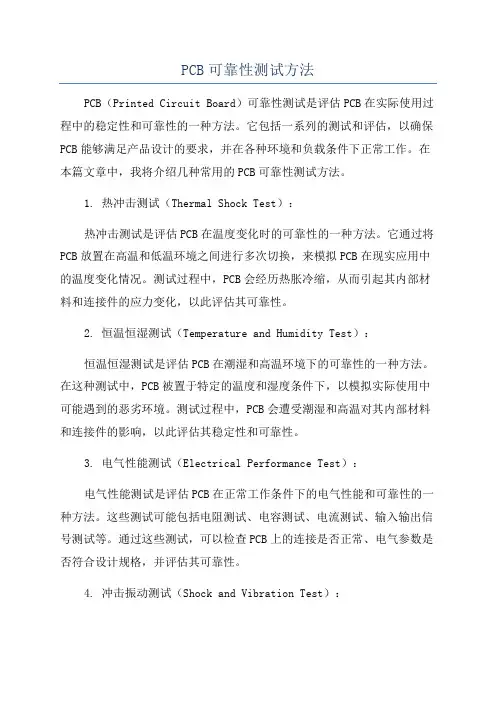

PCB可靠性测试方法PCB（Printed Circuit Board）可靠性测试是评估PCB在实际使用过程中的稳定性和可靠性的一种方法。

它包括一系列的测试和评估，以确保PCB能够满足产品设计的要求，并在各种环境和负载条件下正常工作。

在本篇文章中，我将介绍几种常用的PCB可靠性测试方法。

1. 热冲击测试（Thermal Shock Test）：热冲击测试是评估PCB在温度变化时的可靠性的一种方法。

它通过将PCB放置在高温和低温环境之间进行多次切换，来模拟PCB在现实应用中的温度变化情况。

测试过程中，PCB会经历热胀冷缩，从而引起其内部材料和连接件的应力变化，以此评估其可靠性。

2. 恒温恒湿测试（Temperature and Humidity Test）：恒温恒湿测试是评估PCB在潮湿和高温环境下的可靠性的一种方法。

在这种测试中，PCB被置于特定的温度和湿度条件下，以模拟实际使用中可能遇到的恶劣环境。

测试过程中，PCB会遭受潮湿和高温对其内部材料和连接件的影响，以此评估其稳定性和可靠性。

3. 电气性能测试（Electrical Performance Test）：电气性能测试是评估PCB在正常工作条件下的电气性能和可靠性的一种方法。

这些测试可能包括电阻测试、电容测试、电流测试、输入输出信号测试等。

通过这些测试，可以检查PCB上的连接是否正常、电气参数是否符合设计规格，并评估其可靠性。

4. 冲击振动测试（Shock and Vibration Test）：冲击振动测试是评估PCB在受到冲击和振动时的可靠性的一种方法。

在这种测试中，PCB会经历各种冲击和振动条件，以模拟真实环境下可能遭受的物理变化。

测试过程中，PCB会受到不同方向的力和振动，以此评估其结构强度和连接件的可靠性。

5. 寿命测试（Life Test）：寿命测试是评估PCB在连续工作条件下的寿命和可靠性的一种方法。

在这种测试中，PCB会被长时间加电和加热，以模拟实际使用中的工作环境。

PCB板的测试方法PCB板是电子产品中必不可少的组成部分，负责连接各个电子元器件，并传递电信号和电能。

为了确保PCB板的质量，需要对其进行严格的测试。

下面将介绍一些常用的PCB板测试方法。

1.目视检查：这是最简单也是最常用的测试方法之一，通过肉眼观察PCB板上的焊点、引线和元器件等是否存在损坏、短路、接触不良等问题。

同时还可以检查是否有明显的腐蚀、裂纹等。

2.电气连通测试：通过使用测试仪器对PCB板的电气连通性进行测试。

通常使用万用表、电阻表、电源等仪器进行测试，检测PCB板上的导线和元件之间的连接是否正常，避免开路、短路和接触不良等问题。

3.焊点测试：焊点是连接元器件与PCB板的重要部分，所以需要进行焊点测试。

可以使用显微镜或特殊的测试仪器对焊点进行检查，确保焊点的质量和牢固性。

4.功能性测试：对PCB板进行功能性测试，可以通过电源连接电路并使用测试仪器或设备进行测试，检测PCB板上各部分的电路和电子元器件是否正常工作。

5.环境适应性测试：测试PCB板在各种环境条件下的适应性。

可以将PCB板放入高温、低温、潮湿等环境中，检测其在不同环境下是否能正常工作。

6.信号完整性测试：用于测试信号的传输和接收是否正常，避免信号丢失、干扰和失真等问题。

可以使用示波器等仪器进行测试。

7.绝缘测试：用于测试PCB板上的绝缘性能，检测是否有漏电、绝缘损坏等问题。

可以使用绝缘电阻测试仪进行测试。

8.高频测试：用于测试PCB板在高频环境下的电性能。

主要通过网络分析仪等仪器进行测试。

9.可靠性测试：测试PCB板的可靠性和寿命。

可以使用加速老化测试、振动测试、冲击测试等方法进行测试，以验证PCB板的可靠性。

10.X射线检测：用于检测PCB板内部的焊点连接情况，以及检查是否存在线路间的短路、开路等问题。

可以通过X射线检测设备进行测试。

通过以上的测试方法，可以全面地检查PCB板的质量和性能，确保其可以正常工作并符合设计要求。

PCB电路板的3个检测方法PCB是指印刷电路板，是一种通过印刷的方式在绝缘基板上形成导电线路和组件安装位置的电子元器件的载体。

在PCB的生产和组装过程中，需要进行严格的检测以确保电路板的质量和可靠性。

下面将介绍三种常用的PCB电路板检测方法。

第一种方法是目视检查。

目视检查是最简单、最常用的一种检测方法。

生产过程中，工人可以通过肉眼观察电路板的外观、焊接质量等方面来判断其质量。

例如，工人可以检查焊盘的锡浆是否均匀涂覆，焊点是否光亮，器件是否正确安装等。

目视检查可以快速发现一些明显的不良问题，但是对于一些微小的质量问题可能无法发现。

第二种方法是电子测试。

电子测试是利用电子测试仪器对电路板进行全面的电性能测试。

可以通过测试仪器来检测电路板的导通性、绝缘性、电阻、电容、电感等参数。

通过电子测试可以快速、准确地检测到电路板中的故障和不良问题，是一种非常有效的检测方法。

电子测试可以用于检测PCB的每个电气连接、元器件的正确性以及电路板整体的电性能。

第三种方法是X射线检测。

X射线检测是一种非常精密、高度自动化的检测方法。

通过将电路板置于X射线源下，利用X射线的穿透特性来观察电路板内部的结构和元器件安装情况。

X射线检测可以检测到一些难以通过目视检查和电子测试检测到的问题，例如焊点内部的气泡、结构缺陷等。

X射线检测可以提供高分辨率的图像，可以帮助工人发现电路板的隐藏问题，提高产品的质量和可靠性。

除了以上三种方法之外，还有一些其他的PCB电路板检测方法，如红外热成像检测、声音检测等。

这些方法可以根据具体的检测需求和设备条件选择使用，以达到检测的目的。

总之，PCB电路板的检测是确保电路板质量和可靠性的重要环节。

目视检查、电子测试和X射线检测是常用的三种检测方法。

通过这些方法的组合使用，可以有效地发现电路板中的不良问题和潜在风险，提高PCB电路板产品的质量和可靠性。

7种PCB板常用检测方法PCB（Printed Circuit Board）板常用检测方法主要用于检测PCB板的质量以及准确性，是PCB生产过程中不可或缺的环节。

以下是7种常用的PCB板检测方法：1.目视检测：目视检测是最简单的一种检测方法，通过人眼观察PCB 板表面来发现可能存在的缺陷，如焊接问题、组件位置偏移等。

目视检测可以快速并且经济高效地发现一些明显的问题。

2.X射线检测：X射线检测主要用于检测隐藏在PCB板内部的问题，如焊接质量、BGA球焊接质量、内层线路走线问题等。

这种方法可以探测到人眼无法观察到的缺陷，具有较高的精度和准确性。

3.无损检测：无损检测是一种非破坏性的检测方法，常用的技术包括红外线测试、超声波测试和电磁波测试等。

通过这些技术可以检测到PCB 板表面或内部的缺陷，如裂纹、气泡和物质渗透等。

4. AOI（Automated Optical Inspection）：AOI是利用光学设备进行自动化检测的一种方法，通过高分辨率相机系统和模式识别软件来检测PCB板表面的问题。

AOI可以快速、精确地发现焊接、组件位置和打开短路等问题。

5. ATE（Automatic Test Equipment）：ATE是一种自动测试设备，用于测试PCB板的电气性能和功能。

它能够对PCB板上的电路进行电压、电流和信号测试，以确保电路的正常工作。

6.震动测试：震动测试用于检测PCB板在振动环境下的可靠性和耐久性。

通过施加不同频率和振幅的震动，可以评估PCB板在实际使用中可能出现的问题，如焊点断裂、连接松动等。

7.热冲击测试：热冲击测试用于检测PCB板在温度变化环境下的性能。

通过快速改变温度，可以评估PCB板的热膨胀性、热稳定性和焊接质量等。

这种测试方法可以模拟实际使用中可能遇到的温度变化情况。

综上所述，PCB板常用检测方法包括目视检测、X射线检测、无损检测、AOI、ATE、震动测试和热冲击测试。

这些方法可以全面评估PCB板的质量和性能，并及时发现潜在问题，以确保PCB板的可靠性和稳定性。

PCB热设计的检验方法(一)PCB热设计的检验方法:热电偶热电现象的实际应用当然是利用热电偶测量温度。

电子能量与散射之间的复杂关系，使得不同金属的热电势彼此不同。

既然热电偶是这样一种器件，它的两个电极之间的热电势之差是热电偶热端和冷端之间温差的指示，如果所有金属和合金的热电势不一样，就不可能使用热电偶来测量温度了。

这一电势差称为塞贝(Scebeek)效应。

一对不同材料的导体A与B，其一个接点维持在温度T1，两个自由端维持在一个较低的温度To。

接点和自由端均位于温度均匀的区域中，而两根导体都经受同样的温度梯度。

为了能够测量自由端A和B之间的热电势差，一对同样材料的导体C，在温度to处分别与导体A与B相连，接到温度为T1的检测器。

十分明显，塞贝克效应决不是连接点上的现象，而是与温度梯度有关的现象。

为了正确理解热电偶的性能，这一点无论怎么强调也不过分。

热电偶测温的使用范围非常广泛，所遇到的问题也是多种多样。

因此，本章只能涉及热电偶测温的若干重要方面。

热电偶仍然是许多工业中温度测量的主要手段之一，尤其是在炼钢和石油化学工业中更是如此。

但是，随着电子学的进展，电阻温度计在工业中的应用也越来越广泛了，热电偶已不再是惟一的最重要的工业温度计了。

电阻温度计和热电偶相比(电阻测量和热电势测量相比)，其优点在于两种元件工作原理上的根本差别。

电阻温度计指示电阻元件所在区域的温度，它与引线及沿着引线的温度梯度无关。

但是，热电偶是通过测量冷端两电极之间的电位差来测量冷端与热端间的温度差。

对于一支理想的热电偶，电位差只与两端的温度差有关。

但是，对于一支实际热电偶，在温度梯度处电偶丝的某种。

PCB板检验方法PCB（Printed Circuit Board）板是电子产品中常见的基础组件之一，用于支持和连接电子元器件。

PCB的质量直接影响着整个电子产品的可靠性和性能。

因此，对PCB板进行严密的检验是非常重要的。

1.外观检查:外观检查是最常见的PCB板检查方法之一、通过目视检查PCB板的外观，检查是否存在裂纹、划痕、泡沫、变形、脱落、氧化等缺陷。

此外，还应检查PCB板表面是否干净整洁，有无焊纹、漏锡、拆锡等问题。

2.尺寸检查:尺寸检查是确保PCB板尺寸与设计要求相符的方法。

通常使用卡尺或光学测量仪器来测量PCB板的长度、宽度、厚度和孔径等尺寸数据。

尺寸检查对于确保PCB板与其他组件的适配性非常重要。

3.电气测试:电气测试是用来验证PCB板电气连接性能的方法。

根据PCB板的特点和所需的测试参数，选择适合的测试方法，如测试板的连通性、电阻、电容、电感、功率等。

常见的电气测试方法包括接触式探针测试、无源探针测试、高频测试、电弧测试等。

4.焊接质量检查:焊接质量检查主要用于检查焊点的可靠性和质量。

焊接质量检查可以通过目视检查和显微镜检查来进行。

目视检查主要检查焊点是否有焊高、漏焊、错位等问题；显微镜检查主要用于检查焊点的细节和质量问题，如焊料的熔合情况、焊料是否均匀等。

5.功能测试:功能测试是确保PCB板正常工作的重要方法。

功能测试可以通过应用电子设备、集成电路测试仪器和自动化测试设备来进行。

通过输入电信号，检查电路板的输出是否符合预期。

功能测试可用于检查电路板是否能够正常执行其设计功能。

6.量产检验:量产检验通常用于大规模生产的PCB板。

通过随机抽样的方式，检验产品的质量水平是否符合国家标准和客户要求。

量产检验可以尽可能发现生产过程中可能存在的隐患和问题，以提高产品的一致性和可靠性。

总之，PCB板检验是确保电子产品质量的重要环节。

通过外观检查、尺寸检查、电气测试、焊接质量检查、功能测试和量产检验等方法，可以确保PCB板的质量符合设计规格和客户要求，从而提高产品的可靠性和性能。

pcb化验标准PCB（Printed Circuit Board，打印电路板）是一种用于支持和连接电子元件的薄板，它通过导电路径和互连孔连接不同的电子元器件，从而实现电子设备的电气连接。

在PCB制造过程中，化验是非常重要的环节，可以保证PCB的质量和可靠性。

本文将介绍PCB化验标准和常用的化验项目。

PCB的化验标准主要包括以下几个方面：材料检验、外观检验、电气性能检验和可靠性检验。

材料检验是针对PCB制造过程中所使用的材料进行的检验，主要包括基板材料、铜箔、覆盖涂层、印刷墨油等。

这些材料必须符合相关的行业标准，如IPC-4101、IPC-4562等。

在材料检验中，需要对样品进行外观检查、粗糙度测试、拉伸强度测试等，以确保材料的质量和性能达到要求。

外观检验是对PCB外观质量的检查，主要包括表面平整度、线路图案、焊盘、插孔等的检查。

这些外观特征对于PCB的可靠性和质量至关重要。

外观检验主要采用目视检查和显微镜观察的方式进行，需要检查是否有裂纹、划痕、磨损、氧化等问题，确保PCB外观完好无损。

电气性能检验是对PCB电气特性的检查，主要包括电阻、电容、电感、介电强度、绝缘电阻等参数的测试。

这些参数可以通过专用的测试仪器进行测量，如万用表、LCR仪器等。

电气性能检验是确保PCB的电气连接和传导正常运行的关键环节。

可靠性检验是对PCB使用寿命和可靠性的评估，主要包括热膨胀、热冲击、湿热、盐雾、震动、冲击等环境试验。

这些试验可以模拟PCB 在不同环境下的工作条件，评估其在复杂环境下的可靠性。

可靠性检验可以帮助制定适当的使用条件和使用寿命，提高PCB的质量和可靠性。

除了以上四个方面的化验，还有一些特殊化验项目，如垂直度、孔径公差、厚度、阻焊剂覆盖率等。

这些项目在不同的PCB制造流程中具有重要的意义，可以帮助检测和修复制造过程中的问题，提高PCB 的制造效率和质量。

综上所述，PCB的化验标准包括材料检验、外观检验、电气性能检验和可靠性检验。

PCB测试方法汇总1、手工视觉测试手工视觉测试是通过人的视觉与比较来确认PCB上的元件贴装，这种技术是使用最为广泛的在线测试方法之一。

但是随着产量的增加和电路板及元件的缩小，这个方法越来越不适用了。

低的预先成本和没有测试夹具是它的主要优点；同时，很高的长期成本、不连续的缺陷发觉、数据收集困难、无电气测试和视觉上的局限也是这种方法的主要缺点。

2、自动光学检查（AutomatedOpticalInspection，AOI）这种测试方法也称为自动视觉测试，通常在回流前后使用，是较新的确认制造缺陷的方法，对元器件的极性、元器件是否存在的检查效果比较好。

它是一种非电气的、无夹具的在线技术。

其主要优点是易于跟随诊断、程序容易开发和无夹具；主要缺点是对短路识别较差，且不是电气测试。

3、功能测试（FunctionalTest）功能测试是最早的自动测试原理，它是特定PCB或特定单元的基本测试方法，可用各种测试设备来完成。

功能测试主要有最终产品测试（FinalProductT est）和最新实体模型（HotMock-up）两种。

4、飞针测试机（Flying-ProbeTester）飞针测试机也称为探针测试机，也是一种常用的测试方法。

由于在机械精度、速度和可靠性方面的进步，它在过去几年中已经受到了普遍欢迎。

此外，现在对于原型（Prototype）制造、低产量制造所需要的具有快速转换、无夹具能力的测试系统的要求，使得飞针测试成为最佳选择。

飞针测试机的主要优点是，它是最快速的到达市场时间（TimeT oMarket）的工具，自动生成测试，无夹具成本，良好的诊断和易于编程。

5、制造缺陷分析仪（ManufacturingDefectAnalyzer，MDA）MDA是一种用于高产量/低混合环境中只诊断制造缺陷的好工具。

这种测试方法的主要优点是前期成本较低，高输出，容易跟随诊断和快速完全的短路以及开路测试等；主要缺点是不能进行功能测试，通常没有测试覆盖指示，必须使用夹具，测试成本高等。

pcb冷热循环试验方法标准
PCB冷热循环试验方法标准一般遵循，其测试条件和步骤如下：
1. 测试条件：通过电加热和液氮冷却来实现高低温循环，试验箱需在两分钟内完成升温及降温。

根据所使用的板材类型来选择测试条件，最常用的是条件D，温度范围为-55℃～125℃。

2. 测试步骤：
预处理：准备PCB，确保其清洁并符合测试要求。

测量电阻：在常温下测量PCB的初始电阻。

循环测试：将PCB放入温度循环试验箱中，按照设定的温度范围进行冷热循环测试。

测量电阻：在循环测试结束后，再次测量PCB的电阻。

分析数据：比较循环前后的电阻变化，一般要求变化不超过10%。

切片：对PCB进行切片，观察其内部结构是否发生变化。

请注意，冷热循环测试的次数根据具体要求而定，IPC默认的标准是100循环。

以上信息仅供参考，如需更具体的信息，建议查阅的最新版本或咨询相关专业人士。

PCB Check List序号内容一般控制标准1 棕化剥离强度试验剥离强度≧3ib/in2 切片试验1．依客户要求；2．依制作流程单要求3 镀铜厚度1．依客户要求；2．依制作流程单要求4 补线焊锡,电阻变化率无脱落及分离,电阻变化率≦20%5 绿油溶解测试白布无沾防焊漆颜色，防焊油不被刮起6 绿油耐酸碱试验文字,绿油无脱落或分层(不包括UV文字)7 绿油硬度测试硬度>6H铅笔8 绿油附着力测试无脱落及分离9 热应力试验(浸锡) 无爆板和孔破10 （無鉛）焊锡性试验95%以上良好沾锡，其余只可出现针孔、缩锡11 （有鉛）焊锡性试验95%以上良好沾锡，其余只可出现针孔、缩锡12 离子污染试验≦4.5μg.Nacl/sq.in(棕化板),≦3.0μg.Nacl/sq.in (成型、喷锡)成品出货按客户要求13 阻抗测试 1.依客户要求；2.依制作流程单要求14 Tg测试 Tg≧130℃，△Tg≦3℃15 锡铅成份测试依客户要求16 蚀刻因子测试≧2.017 化金/文字附着力测试无脱落及分离18 孔拉力测试≧2000ib/in219 线拉力测试≧7ib/in20 高压绝缘测试无击穿现象21 喷锡（镀金、化金、化银）厚度测试依客户要求操作过程及操作要求：一、棕化剥离强度试验：1.1 测试目的：确定棕化之抗剥离强度1.2 仪器用品：1OZ铜箔、基板、拉力测试机、刀片1.3 试验方法:1.3.1 取一张适当面积的基板，将两面铜箔蚀刻掉。

1.3.2 取一张相当大小之1OZ铜箔，固定在基板上。

1.3.3 将以上之样品按棕化→压合流程作业,压合迭合PP时，铜箔棕化面与PP接触。

1.3.4 压合后剪下适合样品,用刀片割板面铜箔为两并行线,长约10cm，宽≧3.8mm。

1.3.5 按拉力测试机操作规范测试铜箔之剥离强度。

1.4 计算：1.5 取样方法及频率：取试验板1PCS／line／周二、切片测试：2.1 测试目的：压合一介电层厚度；钻孔一测试孔壁之粗糙度；电镀一精确掌握镀铜厚度；防焊－绿油厚度；2.2 仪器用品：砂纸，研磨机，金相显微镜，抛光液，微蚀液2.3 试验方法：2.3试验方法：2.3.1 选择试样用冲床在适当位置冲出切片。
