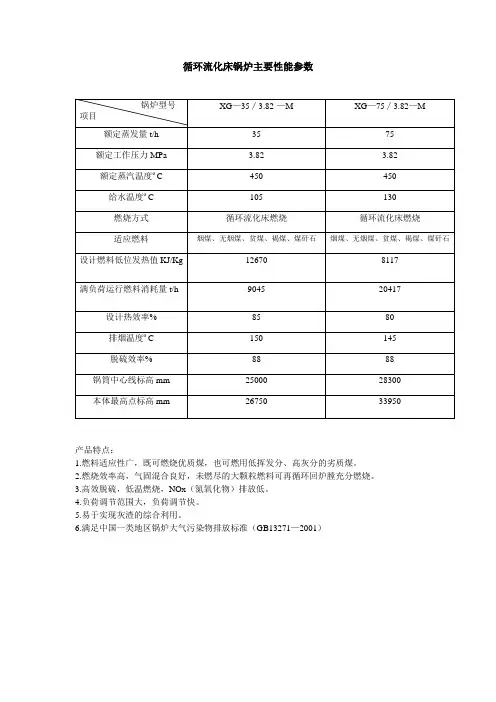

循环流化床锅炉主要性能参数

25MW高压循环流化床锅炉参数循环流化床锅炉是一种主要用于发电和供热的设备，其参数的设定对于设备的运行效率和安全性都至关重要。

本文将对25MW高压循环流化床锅炉的参数进行详细介绍，以帮助读者对该设备有更深入的了解。

1. 高压循环流化床锅炉的基本原理高压循环流化床锅炉是利用流化床的原理来进行燃烧的一种锅炉设备。

在高压条件下，燃料和气体通过流化作用形成了固液两相悬浮状态，这样可以提高燃料的燃烧效率和燃烧温度，从而达到更高的发电或供热效果。

2. 25MW高压循环流化床锅炉的参数- 额定蒸汽流量：25吨/小时- 额定蒸汽压力：3.82MPa- 额定蒸汽温度：450℃- 设计燃料：煤炭、生物质颗粒等- 燃烧效率：≥90- 萤光测温系统：采用高精度萤光测温系统，实时监测锅炉燃烧温度，确保燃烧效果最佳。

3. 循环流化床锅炉的主要优点- 温度均匀：循环流化床锅炉能够保持燃烧温度的均匀性，使燃烧更加稳定。

- 燃烧效率高：由于燃料和气体在循环流化床中形成悬浮状态，燃烧效率很高。

- 燃烧废气排放少：由于循环流化床燃烧过程中的气体经过顶部的固定床再次被混合，使燃烧废气中的颗粒物得到破碎和剪切，因此废气排放量大为降低。

4. 循环流化床锅炉的适用范围循环流化床锅炉主要适用于煤炭、生物质颗粒等固体燃料的燃烧，并且在发电厂和供热厂得到广泛应用。

由于其高效环保的特点，其在工业领域也有着一定的应用前景。

5. 高压循环流化床锅炉的发展趋势随着环保意识的日益增强和能源结构的逐步调整，循环流化床锅炉作为一种高效环保的燃烧设备，其发展前景较为乐观。

未来，循环流化床锅炉在发电、供热、工业以及生活领域的应用将会更加广泛。

通过对25MW高压循环流化床锅炉的参数进行介绍，读者可以更加深入地了解这种设备的特点和优势。

希望本文对读者了解循环流化床锅炉有所帮助。

高压循环流化床锅炉是一种先进的燃烧设备，具有高燃烧效率、低排放、安全可靠等优点。

能够满足工业生产、供热和发电等领域的需求，广泛应用于各种工业和生活场景。

循环流化床锅炉国标热效率
循环流化床锅炉是一种高效、环保的锅炉，其国家标准对热效
率进行了严格的规定和要求。

热效率是衡量锅炉性能优劣的重要指标，也是衡量能源利用效率的重要标准之一。

在循环流化床锅炉的
国家标准中，热效率被视为关键指标，其规定了最低的热效率要求，以确保锅炉在运行过程中能够充分利用燃料，减少能源的浪费，降
低排放物的排放，实现清洁、高效的能源利用。

根据国家标准，循环流化床锅炉的热效率要求在80%以上，这
意味着在锅炉燃烧燃料的过程中，至少80%的热能要转化为蒸汽或
热水，用于生产和生活。

这一要求对循环流化床锅炉的设计、制造
和运行提出了严格的要求，需要锅炉制造商和用户共同努力，确保
锅炉在整个使用寿命内都能够达到或超过这一标准。

为了提高循环流化床锅炉的热效率，制造商通常会采用先进的
燃烧技术和热交换技术，优化锅炉的结构设计，提高燃料的燃烧效
率和热能转化率。

同时，用户也需要在锅炉的日常运行和维护中严
格按照操作规程进行，保证锅炉的正常运行，减少能源的浪费。

循环流化床锅炉国标热效率的提高不仅有利于节约能源、降低
成本，也符合国家对于环保和可持续发展的要求。

通过严格遵守国家标准，循环流化床锅炉能够更好地发挥其优势，为工业生产和生活供热提供清洁、高效的能源支持。

希望在未来，循环流化床锅炉的热效率能够进一步提高，为我国的能源利用和环境保护做出更大的贡献。

220t/h循环流化床锅炉说明书目录一、锅炉基本特性 (3)1、主要工作参数 (3)2、设计燃料 (3)3、安装和运行条件 (4)4、锅炉基本尺寸 (4)二、锅炉结构简述 (5)1. 炉膛水冷壁 (5)2. 高效蜗壳式汽冷旋风分离器 (7)3. 锅筒及锅筒内部设备 (7)4. 燃烧设备 (8)5. 过热器系统及其调温装置 (11)6. 省煤器 (11)7. 空气预热器 (12)8. 锅炉范围内管道 (12)9. 吹灰装置 (12)10. 密封装置 (12)11. 炉墙 (13)12. 构架 (13)13．膨胀系统 (14)14．锅炉水压试验 (14)15．锅炉过程监控 (14)三、性能说明 (16)一、锅炉基本特性1、主要工作参数额定蒸发量 220 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 215 ℃锅炉排烟温度 ~140 ℃排污率≤2 %空气预热器进风温度 20 ℃锅炉计算热效率 90.5 %锅炉保证热效率 90%燃料消耗量 41.7 t/h 石灰石消耗量 585 kg/h 一次热风温度 200 ℃二次热风温度210 ℃一、二次风量比 55：45循环倍率 25～30脱硫效率（钙硫摩尔比为2.5时）≥ 70 % 2、设计燃料（1）煤种及煤质煤的入炉粒度要求：粒度范围0~10mm，50%切割粒径d50=2mm，详见附图。

（2）点火及助燃用油锅炉点火用油:甲醇和甲醇油（3）石灰石特性颗粒度0-1mm.d50=0.25mm.3、安装和运行条件地震烈度里氏6度，按7度设防。

锅炉给水满足GB/T12145《火力发电机组及蒸汽动力设备水汽质量》标准。

4、锅炉基本尺寸炉膛宽度（两侧水冷壁中心线间距离） 8770mm炉膛深度（前后水冷壁中心线间距离） 6610mm炉膛顶棚管标高 37600mm锅筒中心线标高 41000mm锅炉最高点标高 45000mm运转层标高 8000mm操作层标高 5400mm锅炉宽度（两侧柱间中心距离） 23000mm锅炉深度（柱Z1与柱Z4之间距离） 27600mm二、锅炉结构简述锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。

循环流化床锅炉结构原理及运行资料讲解一、循环流化床锅炉的结构1.炉膛：炉膛是循环流化床锅炉的燃烧区，通过给燃料和气体供应，将燃料在悬浮状态下燃烧，从而释放热能。

2.燃烧器：燃烧器是燃料进入循环床的通道，它将燃料和氧气混合并点燃，形成高温气流。

3.空气预热器：空气预热器用于对燃烧所需的空气进行预热，以提高燃烧效率，并减少燃料消耗。

4.循环床：循环床由大量细颗粒物质组成，可以是砂、矿渣等，它起到支撑燃料和增大反应面积的作用。

在循环床中，床料循环流动，保持悬浮状态，使燃料充分接触氧气，加快燃烧速度。

5.分离器：分离器用于将循环床中的固体颗粒与燃烧产物分离，确保床料的循环正常进行。

6.尾气换热器：尾气换热器用于回收废气中的热能，并将其传递给水蒸汽，提高锅炉的热效率。

7.省煤器：省煤器用于对锅炉排出的烟气进行冷却，并从中回收热能，用于预热给水，减少燃料的消耗。

8.除尘器：除尘器用于对燃烧产生的烟尘进行收集和过滤，保证热空气的洁净排放。

二、循环流化床锅炉的原理循环流化床锅炉的工作原理是利用气体和固体颗粒的流态化来进行燃烧。

在循环床中，床料被高速空气一同悬浮并形成流化状态，颗粒间相互碰撞并形成干燥、氧化和燃烧等反应过程。

通过床料的循环和燃料的补给，保持循环床内的温度和反应区的平衡。

循环流化床锅炉的燃烧过程主要包括迅速燃烧区、燃烧工质区和氧化还原区。

迅速燃烧区是燃料在高速空气中的氧化和挥发过程，燃料开始燃烧并释放大量热能。

燃烧工质区是氧化剂和燃料完全混合燃烧的区域，燃料被完全氧化，产生大量的热能。

氧化还原区是氧化剂与燃料反应的区域，会产生一些复杂的氧化反应。

三、循环流化床锅炉的运行资料1.安装要求：循环流化床锅炉的安装位置应有良好的通风条件，并与电源、给水、排烟等系统连接良好。

锅炉应安装在水平坚固的基础上，并具备良好的防震措施。

安装完成后，需要对各个系统进行调试，确保锅炉的正常运行。

2.运行参数：循环流化床锅炉的运行参数包括供热温度、供热压力、燃料含硫量、床温、床压等。

****************循环流化床锅炉采购项目投标文件目录技术部分一、太锅集团开发的低耗能CFB技术介绍 (4)二、技术规范 (9)1、总则 (9)2、货物需求一览表 (9)三、技术规格 (10)1、锅炉安装条件 (10)2、锅炉运行条件 (10)3、锅炉主要技术数据 (10)4、技术部分内容 (20)5、专题论述 (27)6、包装及运输 (37)7、验收和保管 (37)8、锅炉保证值条件 (37)四、供货范围 (39)1、一般要求 (39)2、供货范围 (39)五、技术资料及交付进度 (42)1、投标书文件与图纸资料 (42)2、配合电站设计提供的资料与图纸 (42)六、设计说明书 (44)1、前言 (46)2、锅炉设计条件及性能数据 (46)3、锅炉总体及系统 (48)4、主要部件 (53)5、防磨措施 (57)6、密封 (57)7、严密性试验 (58)8、锅炉安装及运行要求 (58)19、特别说明 (58)附：太锅集团75T/H产品图纸2技术部分TGJT3太原锅炉集团开发的低能耗循环流化床技术介绍太锅集团和清华大学合作，深入分析了常规循环流化床锅炉面临的问题和挑战，提出了低能耗循环流化床锅炉设计理论和方法，形成了低能耗循环流化床锅炉全套设计导则，完成了低能耗循环流化床锅炉的产品结构设计，首台低能耗产品在山西离石大土河热电厂已运行两年，运行结果及测试数据均表明，低能耗能型循环流化床锅炉与常规产品比较：节电30%以上节煤3-6%性能优异，可靠性高，连续运行时间为5000h,年运行时间8000h.低能耗型循环流化床锅炉代表了流化床技术发展的最新方向，该技术在我公司75t/h级别、130t/h级别、220t/h级别以及更大容量循环流化床锅炉都得到了应用，显示出强大的技术优越性。

一、CFB锅炉面临的问题和对策1.CFB锅炉三大突出优点CFB锅炉相比煤粉炉而言，具有燃料适应性广、环保性能优异、负荷调节范围宽广三大突出优点，正是凭借这些技术优势，近二十年来，循环流化床燃烧技术得到飞速发展，在国内中小容量锅炉机组中取得了不可替代的市场地位，成为了国际上公认的商业化程度最好的洁净煤燃烧技术。

第一章设备技术规范及燃料特性第一节锅炉概况1.1.1 锅炉规范：1.1.1.1 主要参数：额定蒸发量 130t/h 最大连续蒸发量135t/h额定蒸汽温度 485℃±510额定蒸汽压力5．3MPa给水温度150℃冷风温度20℃1.1.1.2 锅炉给水、炉水和蒸汽品质：给水品质：硬度≤3微克/升氧≤15微克/升铁≤50微克/升铜≤10微克/升油≤1毫克/升 PH =8．8~9．2（25℃）炉水品质：磷酸根 5~15毫克/升 PH = 9~11 （25℃）含盐量≤100微克/升二氧化硅≤5毫克/升蒸汽品质：钠≤15微克/升二氧化硅≤20微克/升1.1.2 锅炉概况本锅炉为单锅筒、自然循环、集中下降管、膜式水冷壁循环流化床锅炉，室内布置。

锅炉由一个膜式水冷壁炉膛；两个汽冷式旋风分离器和一个尾部竖井烟道组成。

其中尾部竖井烟道上部由包墙包覆，下部由护板烟道组成。

在炉膛内无任何附加受热面。

在尾部竖井上部包墙内布置有高、低温过热器；下部布置有省煤器和空气预热器。

在低温过热器和高温过热器之间布置有一级喷水减温器以控制过热器出口蒸汽温度。

锅炉构架为全钢结构，按七级烈度设计，炉膛部分为悬吊式，尾部省煤器和空气预热器为搁置式。

锅炉炉膛部分采用敷管炉墙，并配有外护板。

锅炉本体结构还包括炉前三个煤溜槽和两个石灰石接口。

采用炉前称重给煤机给煤，点火采用轻柴油风室床下燃烧器。

锅炉烟气净化排放采用电除尘器。

第二节汽水系统给水经给水操作台，由锅炉左侧进入省煤器进口集箱，逆流向上经过三个水平布置的省煤器管组，加热后通过三根的省煤器连接管进入锅筒。

锅筒内径为1500mm，筒身直段长8.4m，内部装有分离设备（38只旋风分离器两排平行布置，12只波形板汽水分离器），以及加药管和排污管。

锅筒内的水通过两根集中下降管和下水连接管与前后、两侧水冷壁下联箱连接。

给水向上流经炉膛水冷壁被加热成为汽水混合物。

炉膛由四组膜式水冷壁组成为的燃烧室。
