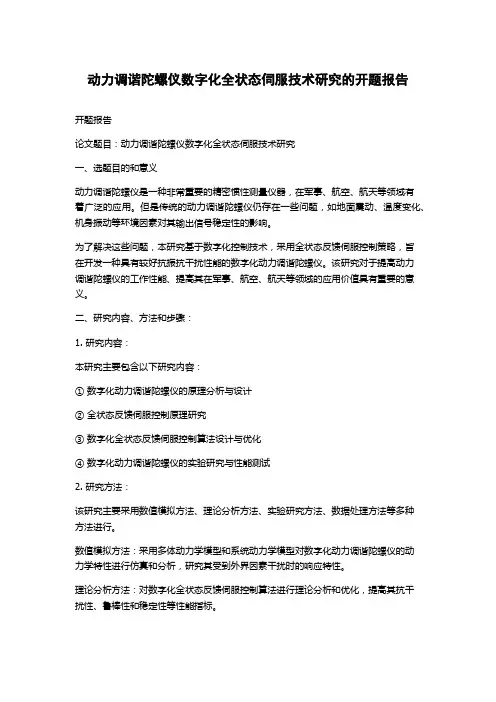

动力调谐陀螺仪数字化全状态伺服技术研究的开题报告开题报告论文题目：动力调谐陀螺仪数字化全状态伺服技术研究一、选题目的和意义动力调谐陀螺仪是一种非常重要的精密惯性测量仪器，在军事、航空、航天等领域有着广泛的应用。
但是传统的动力调谐陀螺仪仍存在一些问题，如地面震动、温度变化、机身振动等环境因素对其输出信号稳定性的影响。
为了解决这些问题，本研究基于数字化控制技术，采用全状态反馈伺服控制策略，旨在开发一种具有较好抗振抗干扰性能的数字化动力调谐陀螺仪。
该研究对于提高动力调谐陀螺仪的工作性能、提高其在军事、航空、航天等领域的应用价值具有重要的意义。
二、研究内容、方法和步骤：1. 研究内容：本研究主要包含以下研究内容：①数字化动力调谐陀螺仪的原理分析与设计②全状态反馈伺服控制原理研究③数字化全状态反馈伺服控制算法设计与优化④数字化动力调谐陀螺仪的实验研究与性能测试2. 研究方法：该研究主要采用数值模拟方法、理论分析方法、实验研究方法、数据处理方法等多种方法进行。
数值模拟方法：采用多体动力学模型和系统动力学模型对数字化动力调谐陀螺仪的动力学特性进行仿真和分析，研究其受到外界因素干扰时的响应特性。
理论分析方法：对数字化全状态反馈伺服控制算法进行理论分析和优化，提高其抗干扰性、鲁棒性和稳定性等性能指标。
实验研究方法：通过硬件电路的搭建、软件编程的实现，对数字化动力调谐陀螺仪的性能进行实验研究和测试。
例如，进行温度变化、地面震动、机身振动等环境因素的影响测试。
数据处理方法：通过数据采集、信号处理等手段，分析数字化动力调谐陀螺仪的实验数据，评估其工作性能。
3. 研究步骤：研究步骤如下：（1）确定数字化动力调谐陀螺仪的硬件结构和信号处理流程，进行数值模拟和理论分析。
（2）设计数字化全状态反馈伺服控制策略，进行算法优化和数值模拟仿真。
（3）确定数字化动力调谐陀螺仪的实验平台，对其性能进行测试。
（4）采集实验数据，对其进行信号处理和分析，评估数字化动力调谐陀螺仪的性能。
第２章动力调谐陀螺仪原理及误差分析点，并选定Ｘ，ｙ，Ｚ三个坐标轴建立的坐标系Ｏｘｙｚ成为参考坐标系（简称参考系）。
质点Ｐ的位置即由（ｘ，Ｙ，ｚ）确定。
质点Ｐ在该参考系中的位置也可以利用矢量方法来描述，以位置矢量（简称位矢），表示，则有，＝订＋力＋庙（２—２—１）其中，“．，，膏分别表示空间的三个坐标方向上的单位矢量，称为坐标基矢。
通常把相对于观察者静止的参考系称为定参考系或静参考系，把相对于观察者运动的参考系称为动参考系，惯性定律（牛顿第一定律）成立的参考系称为惯性参考系，简称惯性系。
由于惯性定律指出：不受外力或所受外力的合力为零的物体将保持静止或作匀速直线运动，因此，通常把静止或保持匀速直线运动的参考系称为惯性系ａ必须指出，图２．１质点的位置矢量静止是一个相对概念，因为绝对静止的物体是不存在的。
２．２．２相对运动及科里奥利加速度物体相对于动参考系的运动称为相对运动，物体相对于静参考系的运动称为绝对运动，动参考系置。
相对于静参考系Ｋ的运动称为牵连运动。
动参考系世‘相对于静参考系置作任意方式的运动时，相对运动与绝对运动呈现比较复杂的关系。
即使Ｋ’系的原点Ｄ‘相对于足系静止，相对于ｘ’系静止的物体相对于足系也在作圆周运动，它不但有沿圆周切向的速度，还具有加速度。
假设动参考系足。
相对于静参考系置既有平动，还有绕通过其原点ｏ’的某根转轴转动，角速度矢量为∞，如图２．２所示。
对于某时刻位于空间的Ｐ点，其相对于足系的位矢为，，相对于Ｋ’系的位矢为，’，而丘’系的原点０１相对于芷系的位矢为＾，则，＝Ｌ＋ｒＩ（２—２—２）第２章动力调谐陀螺仪原理及误差分析其中Ｋ系的坐标用（２－２．１）式表示，量‘系的坐标为，’＝ｚ’ｆ’＋ｙ’－，Ｉ＋一詹’（２－２—３）其中，ｉ’，，’，ｋ’分别为动参考系Ｋ‘的坐标基矢。
图２．２动参考系作任意方式的运动ｏ’点在Ｋ系中的坐标为Ｉ＂ｏ＝Ｘｏｉ＋ｙＪ＋ｚｏｋ（２—２—４）在静参考系Ｋ中对时间的微商称为绝对微商，用导表示；在动参考系Ｋ１中对时问的微商称为相对微商，用昙表示。
动力调谐陀螺仪动基座锁定回路及稳定性研究动力调谐陀螺仪再平衡回路的设计已经有很多报道,但是它只能满足陀螺仪在正常工作情况下的锁定。
当陀螺仪处于启动和关机状态时,常规的再平衡回路不能将陀螺仪锁定在零偏角附近,其转子将反复碰撞双轴的止挡,导致动力调谐陀螺仪的挠性接头频繁地作大角度的弯曲,从而使动力调谐陀螺仪不能正常工作并严重影响陀螺仪的使用寿命。
因此,必须设计动力调谐陀螺仪的动基座锁定回路,将陀螺仪在陀螺电机从加电至完全停止的全过程中锁定在零偏角附近。
动力调谐陀螺仪的性能稳定性受多方面因素的影响,包括设计过程中材料的选择,结构的设计、热设计、电磁兼容性设计以及制造加工工艺等影响,以及应用过程中环境条件的影响,而温度变化对动力调谐陀螺仪性能稳定性的影响是最主要的,在陀螺仪表中,加入温度补偿环节,以减小温度变化对陀螺仪性能稳定性的影响。
具体步骤是:(1)实验测得各温度下陀螺仪的温度漂移,建立整个陀螺仪输出的温度模型,(2)通过测温元件,实测该时刻的陀螺仪温度值,并利用温度模型估计出陀螺仪当前温度下的漂移输出值,(3)从陀螺仪实测的输出中将估计出的漂移值扣除,即为陀螺仪补偿后的输出。
本文在动力调谐陀螺仪再平衡回路基础上,进行了动基座锁定回路设计、仿真和电路板制作,从仿真结果看,所设计的方案满足性能要求,硬件调试功能良好。
最后,通过实测的动力调谐陀螺仪温度漂移实验数据[2],进行了温度补偿方案研究和仿真。
从仿真结果可以看到,所设计的温度补偿方案,能够很好地补偿温度漂移,减小温度变化对动力调谐陀螺仪性能稳定性的影响。

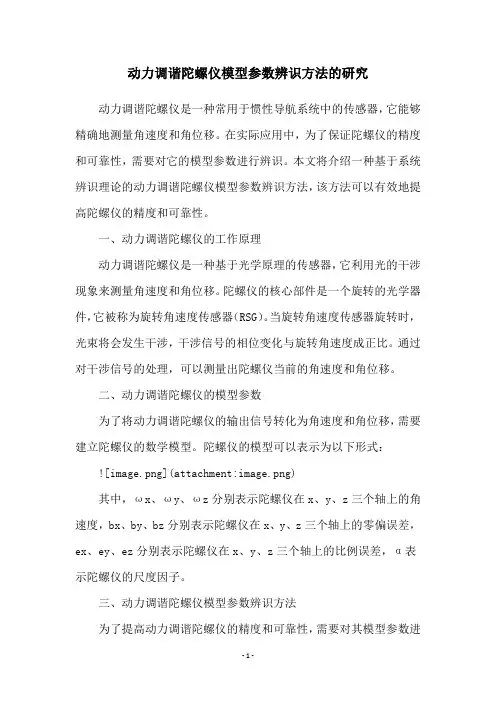

动力调谐陀螺仪模型参数辨识方法的研究动力调谐陀螺仪是一种常用于惯性导航系统中的传感器，它能够精确地测量角速度和角位移。
在实际应用中，为了保证陀螺仪的精度和可靠性，需要对它的模型参数进行辨识。
本文将介绍一种基于系统辨识理论的动力调谐陀螺仪模型参数辨识方法，该方法可以有效地提高陀螺仪的精度和可靠性。
一、动力调谐陀螺仪的工作原理动力调谐陀螺仪是一种基于光学原理的传感器，它利用光的干涉现象来测量角速度和角位移。
陀螺仪的核心部件是一个旋转的光学器件，它被称为旋转角速度传感器（RSG）。
当旋转角速度传感器旋转时，光束将会发生干涉，干涉信号的相位变化与旋转角速度成正比。
通过对干涉信号的处理，可以测量出陀螺仪当前的角速度和角位移。
二、动力调谐陀螺仪的模型参数为了将动力调谐陀螺仪的输出信号转化为角速度和角位移，需要建立陀螺仪的数学模型。
陀螺仪的模型可以表示为以下形式：其中，ωx、ωy、ωz分别表示陀螺仪在x、y、z三个轴上的角速度，bx、by、bz分别表示陀螺仪在x、y、z三个轴上的零偏误差，ex、ey、ez分别表示陀螺仪在x、y、z三个轴上的比例误差，α表示陀螺仪的尺度因子。
三、动力调谐陀螺仪模型参数辨识方法为了提高动力调谐陀螺仪的精度和可靠性，需要对其模型参数进行辨识。
本文提出了一种基于系统辨识理论的动力调谐陀螺仪模型参数辨识方法，具体步骤如下：1. 设计实验为了对动力调谐陀螺仪的模型参数进行辨识，需要设计一系列实验。
实验过程中，需要对陀螺仪施加一定的角速度和角位移，同时记录陀螺仪的输出信号。
为了提高实验的精度和可靠性，可以采用多组数据进行平均处理。
2. 建立数学模型在进行实验的同时，需要建立动力调谐陀螺仪的数学模型。
可以利用系统辨识理论中的参数辨识方法，根据实验数据提取出模型参数。
3. 参数辨识通过对实验数据的处理，可以得到动力调谐陀螺仪的模型参数。
