模量聚硫密封胶封口。
6〕变形缝缝体不得填充刚性和耐久性差的材料，选用发泡聚氨酯填充料。
如下列图所示：交底人承受交底人工程名称文正大街〔崇因路-河阳路〕道路及管廊工程工程地址分部名称分项名称施工单位市政建立集团股份XX 交底日期年月日交底人承受交底人工程名称文正大街〔崇因路-河阳路〕道路及管廊工程工程地址分部名称防水工程分项名称变形缝、施工缝施工单位市政建立集团股份XX 交底日期年月日交底人承受交底人工程名称文正大街〔崇因路-河阳路〕道路及管廊工程工程地址分部名称分项名称施工单位市政建立集团股份XX 交底日期年月日净浆或涂刷混凝土界面处理剂。
5）止水胶与基面间需粘结严密、结实，粘结完毕后，应尽量防止雨天和施工过程中遇水，否那么提前膨胀会导致止水能力下降。
已膨胀的局部应割除并重新粘贴止水胶。
6）浇筑施工缝部位的混凝土时，应进展充分的振捣，保证施工缝两侧的混凝土密实。
振捣时振捣棒不得触及止水条。
如下图交底人承受交底人工程名称文正大街〔崇因路-河阳路〕道路及管廊工程工程地址分部名称分项名称施工单位市政建立集团股份XX 交底日期2017年10月25 日交底容：交底人承受交底人工程名称文正大街〔崇因路-河阳路〕道路及管廊工程工程地址分部名称分项名称施工单位市政建立集团股份XX 交底日期2017年10月25 日交底容：〔3〕穿墙管防水做法穿墙管线采用柔性防水套管。
1）柔性防水套管尺寸应与穿墙管尺寸配套，其细部尺寸详见给排水标准图集02S404?防水套管?。
柔性防水套管施工时应将图中迎水面翼盘改为嵌在混凝土，使其外外表与混凝土外外表为同一平面，套管两端临时封堵，防止浇筑混凝土时跑浆流入套管。
交底人承受交底人工程名称文正大街〔崇因路-河阳路〕道路及管廊工程工程地址分部名称分项名称施工单位市政建立集团股份XX 交底日期2017年10月25 日交底容：2）柔性防水套管在迎水面的外包柔性防水层隔离膜不能撕去，待安装穿墙管线时，将预埋套管断面围外包柔性防水层割掉，周围用密封膏封闭。
建筑变形缝施工技术交底b、2#、4#、5#外立面变形缝、7#、9#、12#、13#、16#、18#楼外墙北立面伸缩缝参照2006浙J55，其施工工艺参照下图施工审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
交底内容：图一①变形缝宽度W按照图纸设计确认②胶条可选用不同颜色，颜色选择与装饰层相匹配。
③外保温墙体变形缝采用低密度膨胀聚苯板填塞，填缝深度按实际剪力墙墙长，聚苯板密度不大于10kg/m³④按图纸设计要求2#、4#、5#楼变形缝宽度W=150，其余楼栋北立面变形缝宽度W=100，根据图集查表可得2#、4#、5#楼变形缝Es=200，其余楼栋北立面变形缝Es=150c、7#、9#、12#、13#、16#、18#楼南立面变形缝、20-23#楼南北立面变形缝参照图纸2006浙J55，其施工工艺如下图：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
交底内容：图二①变形缝宽度W按照图纸设计确认②胶条可选用不同颜色，颜色选择与装饰层相匹配。
③外保温墙体变形缝采用低密度膨胀聚苯板填塞，填缝深度按实际剪力墙墙长，聚苯板密度不大于10kg/m³④按图纸设计要求7#、9#、12#、13#、16#、18#楼南立面变形缝宽度W=100，20-23#楼南北立面变形缝宽度W=100，根据图集查表可得7#、9#、12#、13#、16#、18#楼南立面变形缝、20-23#楼南北立面变形缝Es都为2001、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
交底内容：图三①屋面伸缩缝盖板施工采用C20混凝土现浇，盖板配筋为单层双向Φ6@200。
1.编制依据：1.11.21.41.52、工程概况钢材采用HPB235（Q235）级（Ф），HRB335（20Mns;）级（），HRB400(20MnS;v)级（）。
筏板后浇施工缝构造外墙后浇施工缝构造3.变形缝、施工缝节点做法 3.1 地下室后浇带地下室后浇带做法如下图所示，后浇带的防水砼施工应符合：（1）后浇带应在其两侧砼龄期达到2月后再施工。
（2）水平后浇带浇筑砼前，应将其表面浮浆和杂物清除，铺水泥砂浆或刷砼界面处理剂并及时浇灌砼。
（3）垂直后浇带浇灌砼时，应将其表面清理干净，涂刷砼界面剂并及时浇筑砼。
（4）后浇带采用遇水膨胀止水条，应将止水条牢固地安装在两侧砼表面。
遇水膨胀止水条的质量应符合附下表。
遇水膨胀橡胶腻子止水条物理性能（5）后浇带应采用补偿收缩砼，其强度等级高一级两侧砼。
（6）后浇带砼养护时间不得少于28d 。
3.2 地下室外墙施工缝地下室外墙水平施工缝设置在基顶以上300mm 导墙体处和地下二层楼板上下表面，共三处。
地下室外墙水平施工缝、地下室外墙与地下二层楼板相交处的上下表面水平施工缝做法如下图所示，后续施工的墙体（楼板）再施工前与外墙厚度之中加遇水膨胀止水条。
3.3地下室与地下车库接口处变形缝地下二层与北侧地下车库接口处变形缝及44～45轴沉降缝的平面形式及做法见下图，止水带物理性能应符合下表。
立 墙耐老化要求的接缝用止水带。
3.4地下室外墙支模螺栓、过墙管防水做法地下室外墙支模螺栓、过墙管防水做法如下图所示，中间焊接3厚钢止水环（过墙螺栓的用方形40×40；过墙管的用圆形）。
A金属盖缝板多层板，遇钢筋锯豁口木方支顶加固3.5墙体垂直施工缝：墙体垂直施工缝留置在后浇带处，采用双层钢板网并绑扎固定于墙体竖筋上。
3.6顶板施工缝：顶板施工缝留置在后浇带上处，绑顶板底筋前，先用同下排下铁钢筋保护层厚度相同、3cm 宽通长木条钉在顶板上；绑完顶板钢筋后，用多层板封档砼留置施工缝，木档板遇纵向钢筋锯豁口，用木楔固定。

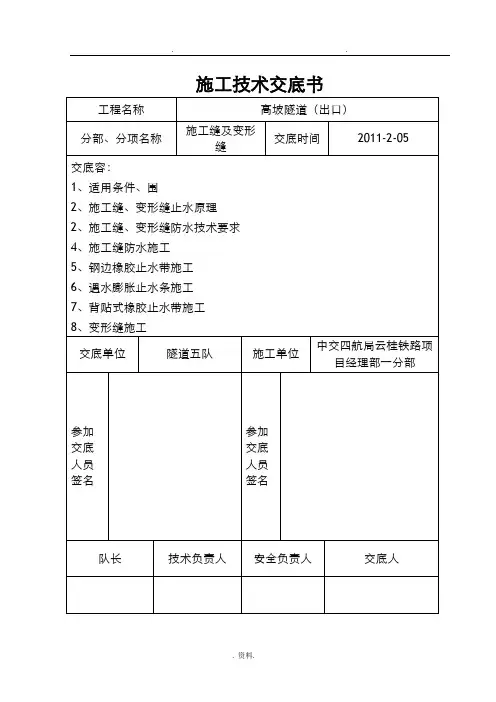

施工技术交底书施工缝、变形缝防水技术交底一、适用条件、围施工缝及变形缝是隧道防排水的薄弱环节，施工缝分为环向及纵向两种。
二、施工缝、变形缝的止水原理二缝（施工缝、变形缝）是混凝土与混凝土界面之间的缝隙，在混凝土界面嵌入止水材料时，止水材料和混凝土之间同时也形成了新的界面（缝隙），因此，二缝的止水都是界面缝隙的止水，在考虑了混凝土与混凝土界面缝隙的止水后，必须解决止水材料自身和混凝土界面的密封止水，同时必须满足土木工程止水材料的可靠性和耐久性。
施工缝缝隙一般都不大，在混凝土施工过程中和投入使用后，存在少量混凝土伸缩变形，沉降变形，相应止水材料也要适应这些变形，才能达到止水目的。
与施工缝相比，变形缝缝隙较宽，要考虑采用吸水膨胀率较大的遇水膨胀止水材料。
三、施工缝、变形缝防水技术要求1、施工缝、变形缝的防水应满足施工便、检修容易、适应变形、防水可靠的要求。
2、边墙纵向施工缝设于隧道轨顶标高上返150mm-300mm，环向施工缝根据台车长度确定，断面变化处、明暗分界处及抗震设防段设置变形缝。
3、由于区间标准断面使用台车，无法设置钢边橡胶止水带，环向施工缝采用双道止水胶+注浆管。
4、纵向施工缝采用的中埋式钢边止水带：宽度不小于350mm，厚度不小于30mm。
5、变形缝采用的背贴式橡胶止水带+中埋式钢边橡胶止水带。
6、背贴式止水带：宽度不小于300mm，厚度不小于8mm，凸高不小于30mm。
四、施工缝防水处理1、边墙、拱部环向施工缝处理由于区间标准断面使用台车，无法设置钢边橡胶止水带，环向施工缝采用双道止水胶+注浆管作防水处理。
2、仰拱环向施工缝处理仰拱环向施工缝采用钢边橡胶止水带做防水处理。
见下图：3、纵向施工缝处理纵向施工缝采用钢边橡胶止水带。
见下图：五、钢边橡胶止水带施工（一）、接头类型与结构形式结构防水由土工布缓冲层、ECB防水层、施工缝防水及防水混凝土组成。
纵、环向施工缝采用钢边橡胶止水带防水，接头分为普通“一”字型、“十”字型、“T”型接头。
一、交底目的为确保屋面变形缝施工安全，预防安全事故的发生，提高施工人员的安全意识，特制定本安全技术交底。
二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工项目负责人：____________________5. 施工时间：____________________三、变形缝施工安全注意事项1. 施工人员必须具备相应的安全知识，熟悉变形缝施工工艺和安全操作规程。
2. 施工前，对施工人员进行安全教育和培训，确保每位施工人员掌握变形缝施工安全知识。
3. 施工现场应设立明显的安全警示标志，禁止无关人员进入施工现场。
4. 变形缝施工过程中，应严格遵守以下安全要求：（1）操作人员必须佩戴安全帽，系好安全带，并正确使用防护工具。
（2）高空作业时，必须使用安全带，并确保安全带固定牢固。
（3）严禁酒后作业，严禁操作人员带病上岗。
（4）施工过程中，严禁攀爬、翻越安全防护设施。
（5）施工材料应分类堆放，不得随意堆放，以免影响通行和安全。
（6）施工过程中，严禁施工人员相互追逐、嬉戏，确保施工环境安全。
5. 变形缝施工完成后，应对施工现场进行清理，确保无安全隐患。
四、变形缝施工操作要点1. 施工前，对变形缝的材料、工具进行检查，确保符合要求。
2. 按照设计要求，确定变形缝的位置和尺寸。
3. 施工过程中，严格按照施工工艺进行操作，确保施工质量。
4. 变形缝材料应选用符合国家标准的产品，确保其性能和耐久性。
5. 施工过程中，注意保护周边设施，避免损坏。
五、应急措施1. 发生安全事故时，立即停止施工，并报告现场负责人。
2. 根据事故情况，采取相应的应急措施，确保人员安全。
3. 对受伤人员进行现场急救，并及时送往医院治疗。
4. 对事故原因进行调查，分析事故原因，制定整改措施。
六、交底人1. 施工单位安全员：____________________2. 施工项目负责人：____________________七、交底时间1. 交底日期：____________________2. 交底地点：____________________八、注意事项1. 本交底内容为屋面变形缝施工安全技术交底，如有未尽事宜，可随时补充。

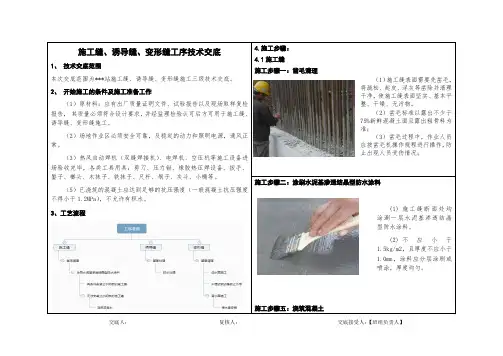

施工缝、诱导缝、变形缝工序技术交底1、技术交底范围本次交底范围为***站施工缝、诱导缝、变形缝施工三级技术交底。
2、开始施工的条件及施工准备工作（1）原材料：应有出厂质量证明文件、试验报告以及现场取样复检报告，其质量必须符合设计要求，并经监理检验认可后方可用于施工缝、诱导缝、变形缝施工。
（2）场地作业区必须安全可靠，及稳定的动力和照明电源，通风正常。
（3）热风自动焊机（双缝焊接机）、电焊机、空压机等施工设备进场验收完毕，各类工具用具：剪刀、压力钳、橡胶热压焊设备、扳手、錾子、榔头、木抹子、铁抹子、尺杆、刷子、灰斗、小桶等。
（5）已浇筑的混凝土应达到足够的抗压强度（一般混凝土抗压强度不得小于1.2MPa），不允许有积水。
3、工艺流程4.施工步骤：4.1施工缝施工步骤一：凿毛清理（1）施工缝表面需要先凿毛，将疏松、起皮、浮灰等凿除并清理干净，使施工缝表面坚实、基本平整、干燥、无污物。
（2）凿毛标准以露出不少于75%新鲜混凝土面且露出粗骨料为准；（3）凿毛过程中，作业人员应按凿毛机操作规程进行操作，防止出现人员受伤情况；施工步骤二：涂刷水泥基渗透结晶型防水涂料(1)施工缝断面处均涂涮一层水泥基渗透结晶型防水涂料。
(2)不应小于1.5kg/m2，且厚度不应小于1.0mm，涂料应分层涂刷或喷涂，厚度均匀。
施工步骤五：浇筑混凝土施工步骤三：有条件安装止水钢板的施工缝（1）钢板止水带焊接在结构钢筋上，固定间距1m。
牢固可靠，避免浇筑和振捣混凝土时止水带倒伏影响止水效果。
（2）钢板止水带搭接与交叉连接均应满焊。
（3）结构厚度不大于500mm 时，止水带设置在结构中线位置。
（1）浇筑和振捣施工缝部位的混凝土时，应注意边浇筑和振捣边用手将止水带扶正。
避免止水带出现过大的蛇型和倒伏。
（2）止水带部位的混凝土必须振捣充分，振捣时严禁振捣棒触及止水带。
施工步骤二：迎水面施工⑴沿底板、侧墙设置外贴式止水带。
在止水带背面配30mm厚木模板。

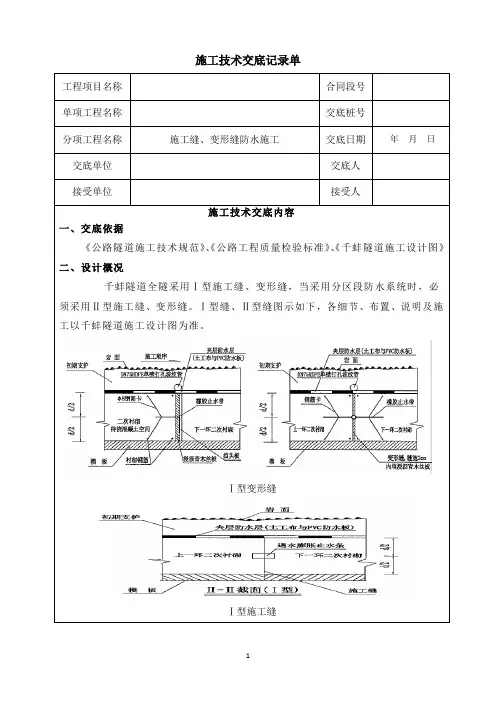

施工技术交底记录单
工程项目名称合同段号
单项工程名称交底桩号
分项工程名称施工缝、变形缝防水施工交底日期年月日交底单位交底人
接受单位接受人
施工技术交底内容
一、交底依据
《公路隧道施工技术规范》、《公路工程质量检验标准》、《千蚌隧道施工设计图》二、设计概况
千蚌隧道全隧采用Ⅰ型施工缝、变形缝，当采用分区段防水系统时，必须采用Ⅱ型施工缝、变形缝。
Ⅰ型缝、Ⅱ型缝图示如下，各细节、布置、说明及施工以千蚌隧道施工设计图为准。
Ⅰ型变形缝
Ⅰ型施工缝
Ⅱ型变形缝
Ⅱ型施工缝
三、施工方法
1、变形缝为通缝，缝宽2cm，内填浸沥青木丝板，沿衬砌全环设置，间隔80m设置一道，在衬砌结构变化处也应设置。
变形缝中的橡胶止水带应用钢筋卡固定，钢筋卡间距为40cm，与变形缝箍筋交替布置。
为确保止水带安装质量，变形缝附近衬砌钢筋位置可作适当调整。
2、施工缝按12m设一道，缝中设置遇水膨胀止水条，其抗水压能力≥2.5MPa，遇水48小时后才能膨胀，7天的膨胀率不应大于最终膨胀率的60%，遇沉变形缝时设变形缝。
遇水膨胀止水条应牢固地安装在预留槽内，止水带应确保位置准确，固定牢靠。
3、带定位孔橡胶止水带为成品，定位孔不可现场制作。
4、分区段防水及注浆系统系统必须采用Ⅱ型变形缝或施工缝的同时，在衬砌下脚设置背贴式止水带。
每一次二衬浇筑长度可作为一个分区，每一个分区内设置9套注浆嘴。

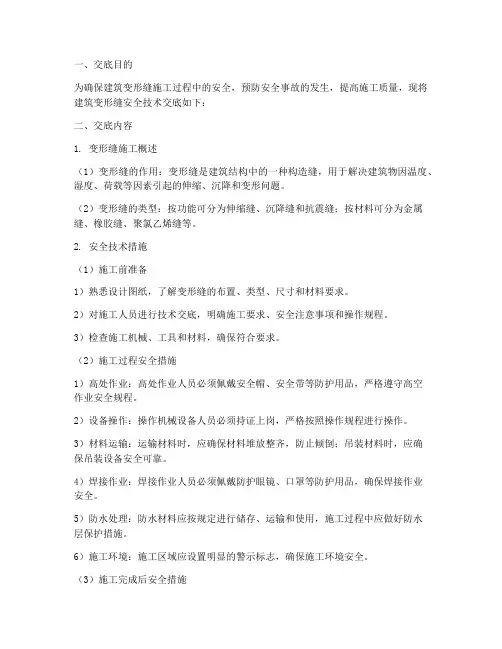

一、交底目的为确保建筑变形缝施工过程中的安全，预防安全事故的发生，提高施工质量，现将建筑变形缝安全技术交底如下：二、交底内容1. 变形缝施工概述（1）变形缝的作用：变形缝是建筑结构中的一种构造缝，用于解决建筑物因温度、湿度、荷载等因素引起的伸缩、沉降和变形问题。
（2）变形缝的类型：按功能可分为伸缩缝、沉降缝和抗震缝；按材料可分为金属缝、橡胶缝、聚氯乙烯缝等。
2. 安全技术措施（1）施工前准备1）熟悉设计图纸，了解变形缝的布置、类型、尺寸和材料要求。
2）对施工人员进行技术交底，明确施工要求、安全注意事项和操作规程。
3）检查施工机械、工具和材料，确保符合要求。
（2）施工过程安全措施1）高处作业：高处作业人员必须佩戴安全帽、安全带等防护用品，严格遵守高空作业安全规程。
2）设备操作：操作机械设备人员必须持证上岗，严格按照操作规程进行操作。
3）材料运输：运输材料时，应确保材料堆放整齐，防止倾倒；吊装材料时，应确保吊装设备安全可靠。
4）焊接作业：焊接作业人员必须佩戴防护眼镜、口罩等防护用品，确保焊接作业安全。
5）防水处理：防水材料应按规定进行储存、运输和使用，施工过程中应做好防水层保护措施。
6）施工环境：施工区域应设置明显的警示标志，确保施工环境安全。
（3）施工完成后安全措施1）检查变形缝施工质量，确保符合设计要求。
2）清理施工现场，清除施工垃圾和杂物。
3）做好施工记录，确保施工过程可追溯。
3. 应急预案（1）发生火灾：立即启动火灾应急预案，按照规定程序进行扑救。
（2）发生人员受伤：立即进行现场急救，并迅速将伤者送往医院救治。
（3）发生设备故障：立即停止设备运行，检查故障原因，排除故障。
三、交底要求1. 施工人员应认真学习本交底内容，严格遵守安全操作规程。
2. 施工过程中，如发现安全隐患，应立即报告，及时整改。
3. 施工完成后，对变形缝进行验收，确保施工质量。
4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

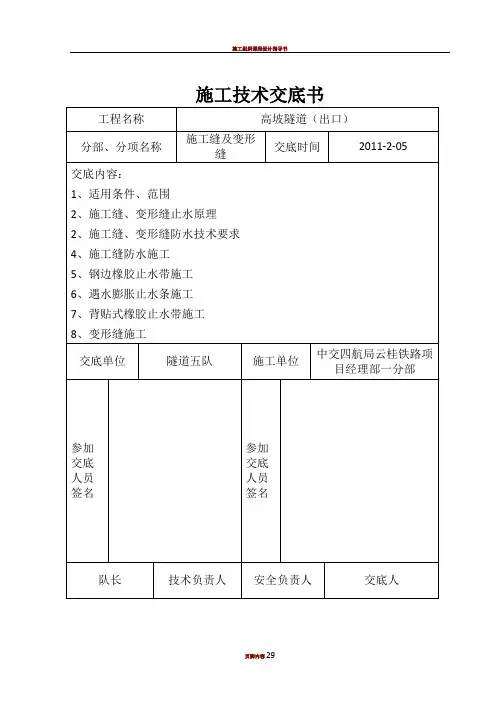

施工技术交底书施工缝、变形缝防水技术交底一、适用条件、范围施工缝及变形缝是隧道防排水的薄弱环节，施工缝分为环向及纵向两种。
二、施工缝、变形缝的止水原理二缝（施工缝、变形缝）是混凝土与混凝土界面之间的缝隙，在混凝土界面嵌入止水材料时，止水材料和混凝土之间同时也形成了新的界面（缝隙），因此，二缝的止水都是界面缝隙的止水，在考虑了混凝土与混凝土界面缝隙的止水后，必须解决止水材料自身和混凝土界面的密封止水，同时必须满足土木工程止水材料的可靠性和耐久性。
施工缝缝隙一般都不大，在混凝土施工过程中和投入使用后，存在少量混凝土伸缩变形，沉降变形，相应止水材料也要适应这些变形，才能达到止水目的。
与施工缝相比，变形缝缝隙较宽，要考虑采用吸水膨胀率较大的遇水膨胀止水材料。
三、施工缝、变形缝防水技术要求1、施工缝、变形缝的防水应满足施工方便、检修容易、适应变形、防水可靠的要求。
2、边墙纵向施工缝设于隧道轨顶标高上返150mm-300mm，环向施工缝根据台车长度确定，断面变化处、明暗分界处及抗震设防段设置变形缝。
3、由于区间标准断面使用台车，无法设置钢边橡胶止水带，环向施工缝采用双道止水胶+注浆管。
4、纵向施工缝采用的中埋式钢边止水带：宽度不小于350mm，厚度不小于30mm。
5、变形缝采用的背贴式橡胶止水带+中埋式钢边橡胶止水带。
6、背贴式止水带：宽度不小于300mm，厚度不小于8mm，凸高不小于30mm。
四、施工缝防水处理1、边墙、拱部环向施工缝处理由于区间标准断面使用台车，无法设置钢边橡胶止水带，环向施工缝采用双道止水胶+注浆管作防水处理。
2、仰拱环向施工缝处理仰拱环向施工缝采用钢边橡胶止水带做防水处理。
见下图：3、纵向施工缝处理纵向施工缝采用钢边橡胶止水带。
见下图：五、钢边橡胶止水带施工（一）、接头类型与结构形式结构防水由土工布缓冲层、ECB防水层、施工缝防水及防水混凝土组成。
纵、环向施工缝采用钢边橡胶止水带防水，接头分为普通“一”字型、“十”字型、“T”型接头。
建筑变形缝施工技术交底建筑物由于各种原因，在使用过程中会产生变形和振动，这会给建筑物带来很大的损害，随之而来的是建筑物的裂缝和失稳。
为了有效地解决建筑物产生的变形和振动问题，建筑物结构中需要设置变形缝。
下面将对建筑物变形缝的施工技术进行详细的交底。
背景建筑物的变形缝是建筑物结构中的一种特殊结构，主要是为了吸收建筑物变形和振动而设计的一种缝隙，其作用是缓冲建筑物变形和振动问题，防止建筑物出现断裂和失稳，从而保证建筑物的长期使用寿命。
施工原则在进行变形缝施工前，需要了解变形缝施工的原则：1.变形缝的位置应该在建筑物结构的强度较弱的部位，尽可能地避免对建筑物结构的影响。
2.变形缝应该与建筑物结构中的其余构件或者构件分离开来，建筑物变形时构件之间的相对变位是由变形缝来代替的。
3.变形缝必须要具有足够的柔性和弹性，以便在变形过程中能够从保护建筑物结构的角度来防止损害。
4.变形缝应该具备一定的抗拉、抗压能力，能够承载和平衡建筑物产生的水平力，从而防止构件因水平力而断裂。
施工步骤变形缝是建筑物结构中的特殊结构，其施工应该由专业工程师来完成。
以下是变形缝的施工步骤：步骤一：设计方案变形缝的施工需要依据多种因素来进行设计，包括建筑物的结构、结构设计标准等。
在设计方案中，需要进行建筑物变形缝的布置、设计缝宽度、深度和长度的确定。
同时，还需要进行建筑物的尺寸测量、坡度计算等操作。
步骤二：施工前准备工作在进行变形缝施工前，需要进行一些准备工作。
这包括对施工现场的准备、现场的安全检查和安装设备等。
同时，还需要对施工的环境进行清理和处理，以保证施工的顺利进行。
步骤三：变形缝的安装在变形缝安装中，需要使用专业的设备和工具进行操作。
操作人员需要根据设计方案进行操作，以确保变形缝能够符合设计要求。
在操作过程中，还需要注意现场安全，防止施工人员和其他人员受到伤害。
步骤四：检查和测试在变形缝施工完成后，需要进行测试和检查，以确保其质量和效果。
雨水管变形缝制作安装施工技术交底一、施工准备工作1.针对雨水管的材料、规格进行检查，确保完好无损。
2.确定施工场地，清理场地，确保施工区域干净整洁。
3.准备好所需的工具和器材，包括锤子、切割刀、吊带、焊接机等。
4.施工前要进行安全交底，了解施工人员在工作中应注意的安全事项。
二、变形缝制作1.根据设计要求和现场实际情况，确定变形缝的位置和大小。
2.测量变形缝的长度和宽度，并标注在雨水管上。
3.使用切割刀沿着标注线割开雨水管，割口要整齐、顺直，不能出现切割不平或锋利的边缘。
4.清理雨水管内部和割口附近的杂质和扣垢，确保变形缝的衔接牢固。
5.对需要加固的雨水管进行焊接处理，确保雨水管的牢固和密封性。
6.将变形缝的两侧用吊带进行固定，使其保持间距，防止变形缝关闭。
三、安装施工1.首先将雨水管的一端与排水口连接，并固定好。
2.按照设计要求和现场实际情况，逐段连接雨水管，使用排水胶进行连接密封。
3.在连接过程中要检查每段雨水管的接口是否牢固，密封性能是否良好。
4.在施工过程中要保持雨水管的坡度，保证排水畅通。
5.确保每段雨水管之间的连接紧密，不得产生漏水现象。
6.完成安装后，对整个雨水管路进行检查，确保施工质量符合要求。
四、安全注意事项1.施工人员在操作过程中要戴好安全帽和防护手套，避免发生意外伤害。
2.在使用焊接机时要注意操作规范，避免火灾和电击等安全事故。
3.施工现场要保持整洁，避免杂物堆放、滑倒等危险情况。
4.严格遵守施工规范，按照设计要求进行施工，确保施工质量。
5.如遇恶劣天气或其他不安全因素，应及时停止施工，确保人员安全。
通过以上的交底，施工人员可以清楚地了解雨水管变形缝制作安装的施工技术要点和注意事项。
在施工过程中，要认真执行工艺操作，保证施工质量和安全，确保雨水管路畅通无阻，起到排水的作用。
同时，合理的施工流程和严格的施工标准可以提高施工效率，降低安全风险，确保施工顺利进行。
工程名称鹰潭恒大绿洲首期(4-14#楼）主体
及配套工程
交底日期2012年月日
施工单位中铁建设集团有限公司鹰潭分公司
恒大绿洲项目部
分项工程名称
交底提要变形缝施工技术交底共三页，第一页交底内容:
一、施工准备
400水泥钉，800水泥钉，锤子。
二、施工工艺
外墙变形缝做法：
审核人交底人接受交底人
1、本表由施工单位填写,交底单位和接受单位各存一份。
工程名称鹰潭恒大绿洲首期（4-14#楼）主体及
配套工程—9#楼
交底日期2012年月日
施工单位中铁建设集团有限公司鹰潭分公司
恒大绿洲项目部
分项工程名称
交底提要变形缝施工技术交底共三页，第二页交底内容:
外墙变形缝做法：
审核人交底人接受交底人
1、本表由施工单位填写，交底单位和接受单位各存一份。
1、本表由施工单位填写，交底单位和接受单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。
工程名称 鹰潭恒大绿洲首期（4—14＃楼）主体
及配套工程—9＃楼
交底日期
2012年 月 日
施工单位 中铁建设集团有限公司鹰潭分公司
恒大绿洲项目部
分项工程名称
交底提要
变形缝施工技术交底 共三页，第三页
交底内容：
屋面变形缝做法：
审核人
交底人
接受交底人。
综合管沟变形缝施工技术交底记录一、项目基本情况：项目名称：XX项目施工单位：XX施工公司施工地点：XX地点施工日期：XX年XX月XX日二、施工内容：1.综合管沟变形缝施工技术2.布置变形缝的位置根据工程地质勘察数据和设计要求，确定变形缝的布置位置。
在没有特殊要求的情况下，一般按照道路平面布置的的中心线进行布置。
变形缝的间距应根据地基的变形情况进行合理设置，一般为30-50米。
3.变形缝的尺寸和材料根据设计要求和地基变形情况，确定变形缝的尺寸和使用材料。
一般情况下，变形缝的宽度为30-50毫米，深度为地面下150-200毫米。
变形缝材料可以选用橡胶材料或聚氨酯材料，具有良好的抗变形性能和耐老化性能。
4.变形缝施工步骤（1）清理施工区域，确保施工面洁净；（2）在预定位置进行标线，并进行辅助测量，确认变形缝的位置和长度；（3）开凿变形缝槽，槽宽槽深符合设计要求；（4）清洁槽底和槽面，确保材料牢固粘贴；（5）在变形缝槽底部涂抹底胶，并在涂胶的同时按压变形缝材料，确保贴合紧密；（6）将变形缝材料按需求切割成合适长度，使用胶粘剂粘贴在槽面上；（7）将槽面材料压实，并封闭两端，以确保有效的防水和防尘；（8）清理施工区域，确保施工面整洁。
三、施工要求：1.施工前必须进行技术交底，确保施工人员了解施工内容和要求；2.施工过程中，必须按照设计要求和操作规范进行操作，确保施工质量；3.施工人员必须穿戴防护装备，遵守施工现场管理规定；4.施工结束后，必须清理施工区域，保持施工现场整洁；5.施工期间如有疑问或问题，及时与施工负责人或项目负责人进行沟通。
四、安全措施：1.在施工现场设置施工警示标志，提醒过往车辆和行人注意施工区域；2.施工人员必须穿戴安全帽、工作服和防滑鞋；3.使用工具和设备时，必须遵循操作规范，确保施工安全；4.搬运重物时，必须采取正确的姿势，避免腰部受伤；5.施工现场应保持整洁，避免杂物和障碍物造成安全隐患；6.如遇天气恶劣或其它意外情况，必须立即停止施工并采取相应的应急措施。
工程名称施工单位
交底部位装修工程工序名称变形缝施工
交底提要：装修工程相关技术交底
交底内容：
一、施工准备
1、材料准备
铝合金基座、盖板、橡胶止水带、止水胶条、膨胀螺栓、填缝密封膏等材料必须有出厂合格证。
2、机械准备
锤子、墨斗、细钢丝、冲击钻、手枪钻、活动扳手、套筒扳手、卷尺。
二、施工工艺
楼面变形缝做法
工程名称施工单位
交底部位装修工程工序名称变形缝施工
楼板下部及内墙做法
工程名称施工单位
交底部位装修工程工序名称变形缝施工
外墙做法
屋顶女儿墙做法
（1）在安装之前应认真检验槽口是否符合产品要求，多余部分应凿去，缺损部分应修补，确保槽口的平直度和坚固性。
（2）变形缝装置应满足图集构造详图的要求，如不能满足应做凹槽或基台，并与钢筋混凝土
注：本记录一式两份，一份交接受交底人，一份存档。
施工缝与变形缝防水处理技术交底
1、施工缝、变形缝的设置：施工缝应避开地下水和裂隙水较多的地段，并与变形缝结合。
在围岩地质变化处、衬砌类型变化处均应设置变形缝。
2、施工缝、变形缝内均设置中埋式橡胶止水带，拱墙衬砌环向施工缝及变形缝内缘设置双组分聚硫密封膏嵌缝，其安装见附图。
3、止水带、双组分聚硫密封膏安装前均应取样检测，其规格、性能见下表。
橡胶止水带物理性能表
双组分聚硫密封膏表
4、施工缝及变形缝的防水施工应符合下列要求：
4.1、后浇筑混凝土应在先浇筑的混凝土终凝后进行。
浇筑前应对原有混凝土表面进行清洗，清除浮浆和杂物保持湿润，且水平施工缝先铺厚度为30~50mm的1:1水泥砂浆，垂直施工先刷水泥净浆，然后浇筑混凝土。
4.2、衬砌拱墙内侧嵌缝槽应平直，槽身尺寸20（宽）×20（深）mm，嵌缝前应将其表面浮浆和杂物清除干净。
4.3、中埋式橡胶止水带中心线应与施工变形缝中心线重合，安装固定牢靠，位置准确。
4.4、施工缝处，后浇筑混凝土的段落应保证止水带位置准确，并不得损伤止水带。
4.5、止水带接头的连接平整、牢固，不得有裂口和脱胶现象，且止水带不有断裂和穿孔的现象。
4.6、施工缝、变形缝的表质量应达到缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。
5、附件：新刺巴山隧道施工缝处理图。
