AUTOCAD 绘制办公楼平面图本例绘制办公楼平面图，效果如图4-78所示。

办公楼是指机关、企业、事业单位行政管理人员，业务技术人员等办公的业务用房。

该办公楼总体规模属于小型内走廊式的集中办公楼，其内部左右两侧各有一个进出楼层的拐角楼梯，在宽度方向上并排对称分布着12个办公房间。

图4-78 办公楼平面图在绘制该平面图时，首先绘制楼体的轴线和墙体，并利用【矩形】和【图案填充】工具绘制柱子。

然后利用【直线】、【阵列】和【修剪】工具绘制楼梯台阶和扶手，并利用【多段线】工具绘制折断线和楼梯的跑向方向线。

接着利用【矩形】工具绘制窗户轮廓，并创建为图块，插入相应的窗洞中。

最后利用【镜像】工具即可完成该平面图的绘制。

操作步骤：（1）新建图形文件，并创建【轴线】、【墙线】、【门】和【窗户】等图层。

然后切换【轴线】为当前图层，单击【矩形】按钮，绘制一个尺寸为11400×5400的矩形。

接着单击【分解】按钮将该矩形分解，并单击【偏移】按钮，将轴线按照如图4-79所示尺寸进行偏移。

绘制轴线（2）切换【墙线】为当前图层。

然后输入【多线】命令ML，新建多线样式【36W ALL】并设置其图元偏移量分别为240和-120，以轴线交点A为起点绘制主墙。

接着利用【多线】工具设置多线比例为240，多线样式为STANDARD，沿着轴线绘制内墙，效果如图4-80所示。

36WALLASTANDARD图4-80 绘制墙线（3）选择【修改】|【对象】|【多线】选项，在打开的【多线编辑】对话框中单击【T形合并】按钮，对墙线T形相交的部分进行整理，效果如图4-81所示。

T形合并图4-81 整理墙线（4）利用【矩形】工具绘制尺寸为240×240的矩形，并将其填充为SOLID图案。

然后单击【复制】按钮，指定柱子的中心点为基点，并依次指定轴线的交点为目标点，将该柱子复制移动到相应位置，效果如图4-82所示。

移动复制柱子图4-82 绘制柱子并移动复制（5）将线宽隐藏，并按照如图4-83所示尺寸偏移轴线。

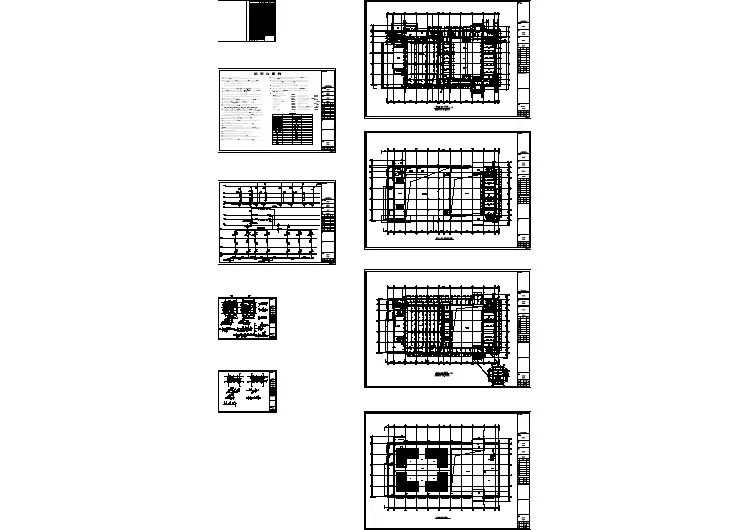

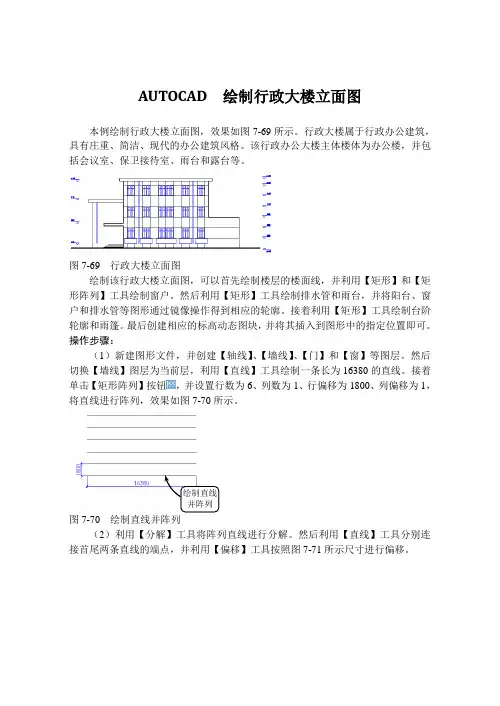

AUTOCAD 绘制行政大楼立面图本例绘制行政大楼立面图，效果如图7-69所示。

行政大楼属于行政办公建筑，具有庄重、简洁、现代的办公建筑风格。

该行政办公大楼主体楼体为办公楼，并包括会议室、保卫接待室、雨台和露台等。

图7-69 行政大楼立面图绘制该行政大楼立面图，可以首先绘制楼层的楼面线，并利用【矩形】和【矩形阵列】工具绘制窗户。

然后利用【矩形】工具绘制排水管和雨台，并将阳台、窗户和排水管等图形通过镜像操作得到相应的轮廓。

接着利用【矩形】工具绘制台阶轮廓和雨篷。

最后创建相应的标高动态图块，并将其插入到图形中的指定位置即可。

操作步骤：（1）新建图形文件，并创建【轴线】、【墙线】、【门】和【窗】等图层。

然后切换【墙线】图层为当前层，利用【直线】工具绘制一条长为16380的直线。

接着单击【矩形阵列】按钮，并设置行数为6、列数为1、行偏移为1800、列偏移为1，将直线进行阵列，效果如图7-70所示。

绘制直线并阵列图7-70 绘制直线并阵列（2）利用【分解】工具将阵列直线进行分解。

然后利用【直线】工具分别连接首尾两条直线的端点，并利用【偏移】工具按照图7-71所示尺寸进行偏移。

绘制直线偏移直线图7-71 绘制直线并偏移（3）利用【延伸】和【修剪】工具，按照如图7-72所示对所绘制的楼面线进行整理。

延伸效果修剪效果图7-72 延伸和修剪直线（4）利用【矩形阵列】工具，并设置行数为1、列数为10、行偏移为1、列偏移为1500，将偏移后的竖直直线进行阵列操作，效果如图7-73所示。

矩形阵列图7-73 阵列直线（5）利用【矩形】工具绘制尺寸为1300×1600的矩形。

然后将该矩形分解后，按照如图7-74所示的尺寸偏移线段，并利用【修剪】工具修剪图形，完成窗户的绘制。

修剪效果绘制矩形图7-74 绘制窗户（6）利用【移动】工具选取窗户为要移动的对象，并指定窗户左上角点为移动基点。

此时在命令行中输入FROM指令，指定如图7-75所示的交点为基点，并输入偏移坐标（@100，-100）确定目标点，进行移动操作。
