PDS600局部放电检测仪使用说明书目录1. 产品概述 (1)1.1应用领域 (2)1.2产品特点 (2)1.3技术指标 (2)1.4配置 (2)2仪器外观 (3)2.1面板 (4)3 操作流程 (5)3.1开关机 (5)3.2连接天线与传感器 (5)3.3接入工频同步信号。
(5)3.4运行测量软件 (6)3.4.1参数设置 (6)3.4.4 存储参数设置 (8)3.4.5数据保存 (9)3.4.6数据分析 (9)3.4.7报表输出 (9)4仪器维护 (10)4.1注意事项 (10)4.2软件安装与卸载 (10)4.3驱动安装与更新 (12)5附录 (15)名词术语 (15)1. 产品概述1.1应用领域局部放电检测仪用于检测电力系统油浸式变压器，互感器，中压开关柜与GIS等设备的内部绝缘中是否存在局部放电以及分析局放的严重程度。
通过测量局部放电产生的超高频(UHF),超声波(AE),高频电流(HFCT), 暂态地电压(TEV)信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号类型的目的。
通过现场应用PDS600对设备进行测量，可以在设备运行的同时进行在线检测和诊断，判断被测设备是否需要停止运行进行检修。
1.2产品特点支持四通道联合测试：仪器具有6通道可选接入，支持4通道同时测试。
可选接入的传感器类型有UHF, AE, HFCT/TEV，可以组成的测试组合有2UHF+2AE, 2UHF+2HFCT,2UHF+2TEV, 2HFCT+2AE, 2TEV+2AE。
可以在不同的组合间进行切换。
独特的脉冲峰值捕获技术和浮动电平机制：在掌握测量系统的本底噪声的同时，有效的滤除无用的噪声数据，捕获有用的放电脉冲。
多种图谱表达放电脉冲：多角度多尺度的展示放电脉冲幅度，相位，出现频度和发展趋势，为放电脉冲识别提供数据支持。

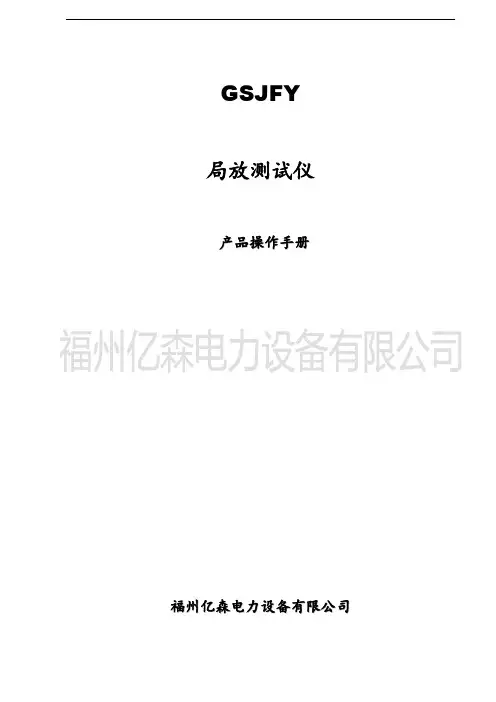

GSJFY局放测试仪产品操作手册福州亿森电力设备有限公司尊敬的用户：感谢您购买本公司GSJFY局放测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (4)三、系统工作原理 (7)四、结构说明 (9)五、操作说明 (11)六、使用期限 (16)七、售后服务 (16)附一：校正脉冲发生器使用说明书 (18)附二：局部放电试验中的局放和干扰图例 (20)GSJFY局放测试仪一、概述GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1.使用条件（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
GSJFY局放测试仪产品操作手册福州亿森电力设备有限公司尊敬的用户：感谢您购买本公司GSJFY局放测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (4)三、系统工作原理 (7)四、结构说明 (9)五、操作说明 (11)六、使用期限 (16)七、售后服务 (16)附一：校正脉冲发生器使用说明书 (18)附二：局部放电试验中的局放和干扰图例 (20)GSJFY局放测试仪一、概述GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1.使用条件（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
CT9209局部放电检测仪使用说明书V2.3杭州高电科技有限公司地址：杭州钱江经济开发区永泰路2号-15#邮编：311107电话：*************传真：*************网站：邮箱：*************尊敬的用户：感谢您购买本公司局部放电巡检仪。
在您初次使用该产品前，请详细阅读使用说明书。
该仪器用于探测中/高压（MV/HV）设备中的局部放电源。
如果没有探测到放电，其并不意味着中高压设备中无放电活动。
放电往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。
警告：始终保持高压部分与仪器、探头和操作人员之间的安全距离。
严格遵守当地安全规则。
附近有雷暴天气时，不得进行测量。
不得在爆炸环境中操作仪器或附件。
使用产品时，请按说明书规范操作。
仪器电池报警后请关机充电。
未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
仪器运输时应避免雨水浸蚀，严防碰撞和坠落。
本手册内容没有我公司的书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。
目录1.产品概述 (1)2.引用标准 (1)3.测量原理 (1)3.1暂态地电压（TEV） (1)3.2超声波（US） (2)3.3特高频(UHF) (3)3.4高频电流互感器（HFCT） (3)4.技术参数 (5)5.仪器基本操作 (7)5.1仪器开启/关闭 (7)5.2概要信息 (7)5.3系统设置 (8)5.4TEV测量 (9)5.5US测量 (11)5.6UHF测量 (13)5.7HFCT测量 (15)5.8历史记录查看 (17)5.9外同步的使用 (18)5.10传感器的使用 (18)5.11仪器充电 (20)6.检测流程 (20)6.1TEV局部放电检测流程 (20)6.2US局部放电检测流程 (21)6.3声电联合检测 (22)6.4HFCT局部放电检测流程 (23)6.5UHF检测流程 (24)6.6生成报告流程 (25)1.产品概述局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。
一、概述该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。
系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。
通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。
该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、安全性和有效性。
手持式多功能局部放电测试仪由测试仪主机、TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。
适用于对高压设备局部放电在线检测及定位。
1.1 主机面板介绍手持式多功能局部放电测试仪主机前面板手持式多功能局部放电测试仪主机的前面板分为若干功能区，根据上图标注标号分别为：1. 波形显示区2. F1~F5: 菜单按键3. 电源指示灯4. MEAS: 测量菜单5. AUTORANGE: 自动AUTO6. MENU OFF: 关闭菜单选项7. MENU: 菜单按钮8. AUTO: 自动设置按键9. RUN/STOP: 开始/停止10. 方向键11. TRIG: 触发菜单12. LEVEL: 调节触发电平13. TIME/DIV: 时基14. POSITION: 调节水平触发位置15. HORI: 水平菜单16. VERTICAL: 调节垂直位置17. VOLTS: 电压档位18. 电源开关19. REF: REF菜单20. MATH: MATH功能键21. CH2: 显示CH2菜单22. CH1: 显示CH1菜单23. UTILITY: 辅助功能24. SAVE RECALL: 保存/调用25. RECORDER:万用表趋势图、示波器趋势图、波形记录仪26. SCOPE/DMM: 功能界面切换按键，切换到万用表过信号源界面27. CURSOR: 光标测量1.2 主机充电在首次使用手持式多功能局部放电测试仪主机时，首先应该对该主机进行充电，完全充电所需时间为7小时，但如果该主机已经部分充电，则充电时间会减少，当电池充电充满后，仪器会自动停止充电，充电状态由主机面板上充电指示灯指示。
SDJF-6209型局部放电检测仪使用说明书中国江苏扬州苏电电气有限公司地址:江苏省宝应县高新开发区邮编:225800电话**************传真**************网址: E-mail:***************第一章无局放理论概述在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。
一、局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。
这种现象称之为局部放电。
局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。
发生在内部的称为内部局部放电。
而对于被气体包围的导体附近发生的局部放电，称之为电晕。
由此总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种：1、电场不均匀。
2、电介质不均匀。
3、制造过程的气泡或杂质。
最经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中，在注入点上就会使介质气化。
二、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb 代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。
(a)实际介质(b)模拟电路——介质有缺陷(气泡)的部份(虚线表示)——介质无缺陷部份图1—1表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。
局部放电测试仪使用手册武汉四维恒通科技有限公司目录安全注意事项 (3)警告 (3)操作注意事项 (4)一、非侵入式局部放电活动检测 (5)二、技术参数 (7)三、结构布局 (9)四、使用操作 (11)4.1 主界面 (11)4.2 超声波测量程序 (12)4.3 TEV测量程序 (13)4.4 历史数据查看 (14)五、TEV读数说明 (16)六、使用条件 (25)七、符合声明 (25)8.1 保修 (26)8.2 范围 (26)九、售后服务 (27)安全注意事项本仪器用来检测中高压(MV/HV)设备中的局部放电源。
如果没有检测到放电，并不意味着中高压设备无放电活动。
放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。
警告●本产品仅可用在地电位上使用。
●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。
●随时确保高压部分与仪器、探头和操作员之间的安全距离。
●严格遵守电力系统安全规则。
●闪电时切勿使用本产品。
●请勿在开机后立即进行测量。
●如环境改变，请通过重启来去除环境背景值●切勿对设备及探头进行机械撞击、振动、高温加热等操作。
●切勿在易爆环境中操作本产品。
●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接联系厂家或代理商处理。
操作注意事项在使用TEV型产品时，必须遵守以下几点：1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。
将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。
2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。
尽可能在离金属体30cm 以上的距离(垂直距离)使用。
一、非侵入式局部放电活动检测1.1 概论局部放电不会使电极完全短路的电气放电。
这种放电的幅值通常都很小。
局部放电测试仪说明书尊敬的顾客感谢您购买本公司HTJF-H局部放电检测系统。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危2险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
武汉市华天电力自动化有限责任公司请勿在易爆环境中操作。
TCD－9302局部放电检测仪技术使用说明书一、概述TCD－9302局部放电检测仪是我公司研制开发生产的一种新型仪器。
它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。
该仪器是根据IEC(270)标准，利用脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB－1208－97中关于局部放电测试对测试仪器规定的技术要求。
该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。
并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。
可供制造厂、科研部门、电力部门现场使用。
二、名词、术语1．局部放电局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。
它包含三种放电形式：内部放电（在介质内部）、沿面放电（在介质表面）、电晕放电（在电极尖端）。
2．电荷量q在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。
3．视在放电量校准器视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。
因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。
校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。
视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。
校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。
产品编号：PDS 300局部放电检测仪使用说明书奥达科技有限公司目录1.产品概述 (2)1.1应用领域 (3)1.2产品特点 (3)1.3技术指标 (3)1.4配置 (4)2. 产品外观 (4)3. 产品使用 (5)3.1连接天线和传感器 (5)3.2接入工频同步信号 (5)3.3连接电源线 (5)3.4开机 (5)3.5运行客户端软件 (6)3.5.1查看服务器主机状态 (6)3.5.2点对点测量模式 (7)3.5.3自动测量模式 (11)3.5.4刷新无线网络 (11)4. 产品维护 (11)4.1注意事项 (11)4.2 服务器检测 (12)4.3客户端检测 (12)4.3.1网络设置 (12)4.3.2软件安装与卸载 (15)5. 名词术语 (14)1. 产品概述1.1应用领域局部放电检测仪用于检测电力系统油浸式变压器，互感器与GIS等设备的绝缘中是否存在局部放电以及分析局放的严重程度。
通过测量局部放电产生的超高频(UHF)和超声波(AE)信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号类型的目的。
通过现场应用PDS300对设备进行测量，可以在设备运行的同时进行在线检测和诊断，判断设备是否需要停止运行。
1.2产品特点支持双通道联合测试：接入一路UHF信号和一路AE信号；如果用户有需要，可以方便的扩展升级到两路UHF信号接入。
UHF通道自动选频功能：用户在测量前可以先选择在400MHz~1600MHz范围内进行频谱扫描，这样可以预先判断出有无可疑的放电信号产生，并且测量出可疑放电信号的平均幅度，系统自动为您选择好信噪比最高的测量频段。
独特的脉冲峰值捕获技术和浮动电平机制：在掌握测量系统的本底噪声的同时，有效的滤除无用的噪声数据，捕获有用的放电脉冲。
高分辨率海量数据记录：采样点间的时间间隔是50ns, 单次测量时间最长可达无间断2天。
局放检验仪使用说明一、简介二、操作前准备1.检查仪器及附件是否完好，如有损坏请勿使用。
2.检查电源电压是否符合仪器要求，以及检查是否接地良好。
3.打开仪器，待仪器启动完成后，进行校准操作。
4.将感应电场传感器放置在待测设备的合适位置，并确保传感器与设备接触良好。
5.接通设备电源，确保待测设备处于正常工作状态。
三、测量操作步骤1.选择测量模式：仪器一般提供自动和手动两种测量模式，根据需要选择合适的模式。
2.开始测量：在自动模式下，仪器将会自动启动测量程序，您只需等待结果；在手动模式下，则需要手动触发仪器开始测量。
3.观察结果：仪器会将测量结果以数值、波形图或者报警信号的形式显示在屏幕上，您可以根据需要进行观察和记录。
4.分析结果：根据测量结果，您可以通过仪器提供的分析工具对局部放电现象进行分析，包括判断放电类型、放电源位置、放电时刻等。
四、测量注意事项1.确保设备工作正常：在测量局放时，应确保待测设备处于正常工作状态，否则可能会干扰测量结果。
2.避免人身安全问题：测量时应远离高电压部位，并穿戴好绝缘防护用具，以免发生人身伤害事故。
3.合理选择传感器位置：传感器位置的选择对测量结果影响较大，应尽可能接近局部放电源位置，并避免共振点影响。
4.避免干扰源：在测量过程中，应尽量避免其他干扰源的影响，如进线电流、周围设备放电等。
五、校准和维护1.校准：仪器的校准操作应按照仪器说明书进行，定期进行校准是保证测量准确性的重要环节。
2.保养：使用完毕后，应及时清洁仪器表面，并妥善保管。
仪器应避免潮湿、高温、震动等环境。
六、故障排除如果出现仪器操作异常，例如无法启动、测量结果异常等问题，应按以下步骤进行排除：1.检查电源和电源线是否正常连接。
2.检查传感器是否与设备接触良好，并检查传感器是否损坏。
七、使用注意事项1.不得拆卸仪器外壳或者私自更换仪器零部件。
2.在使用仪器过程中，请严格按照操作说明进行操作，避免误操作。
TEV在线局放仪一、概述局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。
携带方便、测量快速，抗干扰能力强，便于现场使用。
其配置软件具有实时波形图、最大峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
二、技术参数(一)技术特性(二)显示(三)存储(四)接口(五)通用说明(六)配置清单三、引用标准高压开关设备和控制设备标准的共用技术要求DL/T 5933.6kV～～40.5kV 交流金属封闭开关设备和控制设备DL/T 4043.6kV～～40.5kV 交流金属封闭开关设备和控制设备GB 3906局部放电测量GB/T 7354电力设备局部放电现场测量导则DL/T 417高电压试验技术 *部分：一般试验要求GB/T 16927.1 高电压试验技术第二部分：测量系统GB/T 16927.2 高电压试验技术第3 部分: 现场试验的定义及要求GB/T 16927.3四、变压器测量(一)超声波法检测原理当变压器内部产生放电信号时，除产生放电脉冲电流沿容性回路传输外，同时还会激发出机械波（超声波）信号通过变压器油向四周辐射传播。
虽然电力变压器的结构较为复杂，但是变压器的整个器身内充满了变压器油，而绕组、绝缘材料、支撑、夹件、引线等部件均浸在油中，由于变压器油为超声波的良好传播媒介，这为在箱壁外侧检测局放产生的超声信号提供了有力条件。
所以，在变压器的箱壁外侧安放超声波传感器可以接收到内部较大的放电信号。
(二)脉冲电流法检测原理(HFCT)由电力变压器的结构所决定，其绕组除匝间电容外还与铁心之间存在几百甚至几千皮法的分布电容，同时绕组与油箱间也存在上百皮法的分布电容。
GSJFY局放测试仪产品操作手册福州亿森电力设备有限公司尊敬的用户：感谢您购买本公司GSJFY局放测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (4)三、系统工作原理 (7)四、结构说明 (9)五、操作说明 (11)六、使用期限 (15)七、售后服务 (16)附一：校正脉冲发生器使用说明书 (18)附二：局部放电试验中的局放和干扰图例 (20)GSJFY局放测试仪一、概述GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1.使用条件（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
（5）空气中不含有足以腐蚀仪器的灰尘和杂质。
（6）不应受强的电磁场干扰。
（7）通风条件良好。
（8）接地要求:接地电阻＜1Ω。
2.可测试品的电容量范围6PF--250μF3.检测灵敏度（见表一）表一4.放大器频带：（1）低端：10KHZ、20KHZ、40KHZ任选（2）高端：80KHZ、200KHZ、300KHZ任选5.放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。
6.时间窗：（1）窗宽：可调范围15°～150°；（2）窗位置：每一窗可旋转0°～170°；（3）两个时间窗可分别开或同时开。
7.放电量表：（1）指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)线性刻度0-1000 误差<±5%(以满刻度计)（2）数字表头：以3½LED数字表显示0-100.0 误差<±5%(以满刻度计)8.椭圆时基：（1）频率50HZ、100HZ、150HZ、200HZ、400HZ。
（2）椭圆旋转：以30°为一档，可作120°旋转。
（3）显示方式：椭圆——直线。
（4）高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。
9.试验电压表：（1）量程：100KV（可扩展）（2）显示：3½数字电压表指示（3）精度：优于±5%（以满刻度计）10.内、外零标功能11.体积：500*500*210（宽*深*高）mm312.重量：约19kg。
三、系统工作原理本机的局部放电测试原理是高频脉冲电流测量法（即ERA法）。
试品Ca在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ca 送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。
时间窗单元控制试验电压每一周内脉冲峰值表的工作时间，并在这段工作时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。
试验电压表经电容分压器产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小由数字电压表指示。
整个系统的工作原理可参看方框图（图1）图1 GDJF-2002型局部放电检测仪方框原理图四、结构说明本仪器为标准机箱结构，仪器分前面板及后面板两部分，各调节元件的位置及功能见图二、图三的说明。
图2 前面板图图3 后面板图1．示波屏2．指针表头，显示放电量读数3．线性、对数转换开关4．3½数字表头，显示放电量读数或试验电压读数。
5．PC、KV转换开关6．放大器增益粗调7．大器增益细调8．频带高端选择9．频带低端选择10．窗位置调节11．窗宽度调节12．右窗通断13．左窗通断14．时基频率选择15．高频时基电压调节16．椭圆旋转17．椭圆直线转换18．工频（50HZ）、高频时基选择19．内、外零标通断20．辅助聚焦21．聚焦22．亮度23．电源开关24．主电源插座25．主电源保险丝26．电源保险丝27．电源保险丝28．高频时基电压输入插座29．电源保险丝30．接地螺栓31．试验电压调节电位器32．试验电压输入插座（通过分压器！）33．放大器输入插座五、操作说明1. 试验准备（1）检查试验场地的接地情况，将本仪器后部的接地螺栓30用粗铜线（最好用编织铜带）与试验场地的接地线妥善相接，输入单元的接地短路片也要妥善接地。
如果使用输入单元的测量电压功能，必须记住不能将初级末端接地。
（2）根据试验电容Ca、耦合电容Ck的大小，选取合适序号的输入单元（见表一），表一中调谐电容量系指从输入单元初级绕组两端看到的电容（按Ca与Ck的串联粗略估算）。
输入单元应尽量靠近被测试品，输入单元插座，经8米长电缆与后面板上放大器输入插座“33”相接。
（3）试品接入单元的方法主要有以下几种：a.并联法b.串联法c.平衡法d.桥式接法图中：Ca——试品 Ck——耦合电容 Z——高压保护电阻R3、C3、R4、C4——桥式接法中平衡调节阻抗（4）在高压端接上电压表电阻或电容分压器，其输出经测量电缆接到后面板试验电压输入插座32。
（5）在未加试验电压的情况下，将校正脉冲发生器的输出接试品两端。
（6）电流互感器的局放试验接线图（仅供参考）a工频试验的接线图互感器局部放电试验的原理接线(a)电流互感器； (b)电压互感器Ck—耦合电容器；C—铁芯；Zm—测量阻抗；F—外壳； M—局放仪 L1、L2—电流互感器一次绕组端子；K1、K2—电流互感器二次绕组端子；A、X—电压互感器一次绕组端子；a、x—电压互感器二次绕组端子b感应局部放电试验的接线图2.使用步骤(1)开机准备：将时基显示方式开关18置于“椭圆”。
(2)放电量校正：按图接好线后，在未加试验电压前用校正脉冲发生器予以校正。
注意：测量盒应尽量靠近试品高压端。
然后，调节放大器增益调节6、7，使该注入脉冲高度适当（示波屏上高度2 cm左右），使数字电压表4，指针表2读数值与注入已知电量相符（例如注入100PC时，数字表应调到显示100.0PC）。
调定后，放大器细调旋扭7的位置不能再改变，需保持与校正时相同。
去掉校正脉冲发生器与试验回路的连接。
校正方波使用接线图：Ca: 试品 Ck:耦合电容(3)测试操作接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。
旋转“椭圆旋转”开关“16”，使椭圆转到预期的放电处于最有利于观察之处，通常这个位置是零标脉冲分别处于椭圆上部左侧及下部右侧之处。
连续升高电压，注意第一次出现持续放电，当放电量超过规定的最低值时电压即为局部放电起始电压。
在规定的试验电压下，观察到放电脉冲后，调节放大器粗调开关“6”（注意细调旋转“7”不可变动！）。
数字表上的PC读数有效数字不能超过120.0，则数字表头的读数(乘以或除以10：粗调开关换档倍率）即为放电量值读数。
注意：本仪器使用数字表头显示放电量，其满度值定为100.0超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。
例如，此时数字表上的读数为100.0PC，放大器粗调开关“6”在“3”档上，如将放大器粗调开关“6”拔到“2”档上时，此时数字表上读数为10.0PC，实际应为100.0PC，即10.0PC×10=100.0PC。
如此时数字表上的读数为10.0PC，放大器粗调开关“6”在“3”档上，如将放大器粗调开关“6”拔到“4”档上时，此时数字表上读数为100.0PC，实际应为10.0PC，即100.0PC÷10=10.0PC。
测试中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。
合上开关“10”、“11”，用一个或两个时间窗并用电位器“12”、“13”来改变椭圆上加亮区域的位置与宽度，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。
(4)频率高于50HZ的局部放电试验：当须进行高于50HZ的局部放电试验时，可将频率选择开关18接于相应频率档上，从高频试验电源中取13V∽275V电压送入插座28上，将椭圆大小调节旋钮15转动到相应的电压位置。
六、使用期限本仪器一般使用贰年就必须校正一次。
七、售后服务本产品保修一年，实行“三包” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。
由于用户操作不当或不慎造成损坏，提供优惠服务。
我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时传真或寄给本公司。
公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。
如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。
附一：校正脉冲发生器使用说明书一、概述校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，体积小，重量轻，携带方便，适用各种类型局部放电检测仪的定量校正。
它的前沿＜0.1us，完全符合IEC60270的规定。
它可以四种放电量注入范围向试品两端注入1.2KHz左右的校正脉冲。
由于它采用电池供电，可不接地。
因此它既能对接地试品也能对不接地试品定量校正。
二、主要规格及技术参数1．尺寸： 160×120×552．重量：约0.5kg3．电池： 6F22 9V4．输出电荷量： 5PC 10PC 50PC 100PC 500PC5．上升时间：＜100ns6．极性：正，负交替7．重复频率： 1.2KHz8．频率变化： >±100Hz9．注入电容: 100pF三、面板示意图及说明1．机内电池电压指示表头2．频率微调3．校正电量选择4．校正电量倍率选择5．输出四、原理框图五、使用说明打开校正脉冲发生器的后盖板,装入电池.盖好盖板.将输出的红,黑两个端子接上导线.红端子上的导线尽量短且靠近试品的高压端,黑端导线接试品的低压端,将倍率转换开关和校正电量开关置于合适的位置即可校正.调节频率微调旋钮,可使校正脉冲频率和试验电压频率成整数倍关系.使校正脉冲波形稳定。
