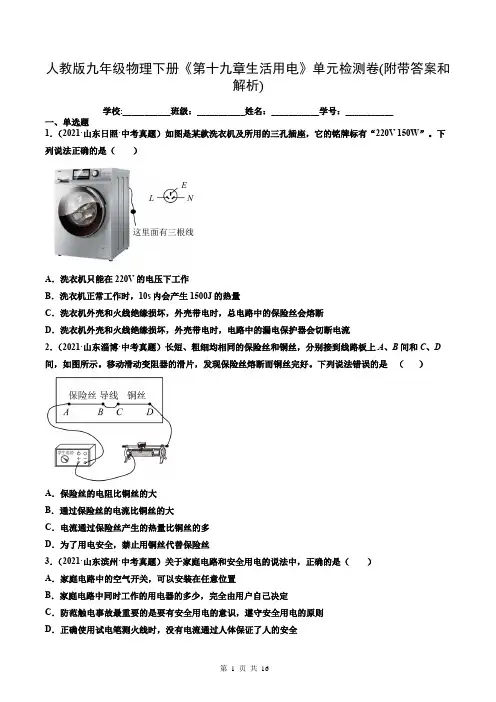

人教版九年级物理下册《第十九章生活用电》单元检测卷(附带答案和解析)学校:___________班级：___________姓名：___________学号：___________一、单选题1．（2021·山东日照·中考真题）如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。

下列说法正确的是（）A．洗衣机只能在220V的电压下工作B．洗衣机正常工作时，10s内会产生1500J的热量C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流2．（2021·山东淄博·中考真题）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D 间，如图所示。

移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。

下列说法错误的是（）A．保险丝的电阻比铜丝的大B．通过保险丝的电流比铜丝的大C．电流通过保险丝产生的热量比铜丝的多D．为了用电安全，禁止用铜丝代替保险丝3．（2021·山东滨州·中考真题）关于家庭电路和安全用电的说法中，正确的是（）A．家庭电路中的空气开关，可以安装在任意位置B．家庭电路中同时工作的用电器的多少，完全由用户自己决定C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全4．（2021·内蒙古呼和浩特·中考真题）家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（）A．甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电B．乙图：图中的家庭电路元件的连接顺序是正确的C．丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光D．丁图：当人触电时，应及时切断电源或用干木棒挑开电源线5．（2021·辽宁辽宁·中考真题）家庭电路的一部分如图甲所示下列说法正确的是（）A．图甲中开关和电灯的安装正确B．图甲中三孔插座的安装合理C．图甲中电灯和插座是并联的D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光6．（2021·广西贺州·中考真题）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（）A．使用测电笔时，要用指尖抵住上端的金属帽B．不靠近高压带电体C．绝缘皮破损的插头也可以使用D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的7．（2021·内蒙古赤峰·中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（）A．电冰箱外壳应接地B．雷雨天在室外使用手机打电话C．家庭电路中，开关连接火线或零线都可以D．发生触电事故时，立即用手把触电的人拉开8．（2021·山东潍坊·中考真题）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内可以只接火线和零线C．手机充电器使用后应与插座断开D．标有“220V，3000W”的电热水器可使用该插座9．（2021·湖北随州·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。

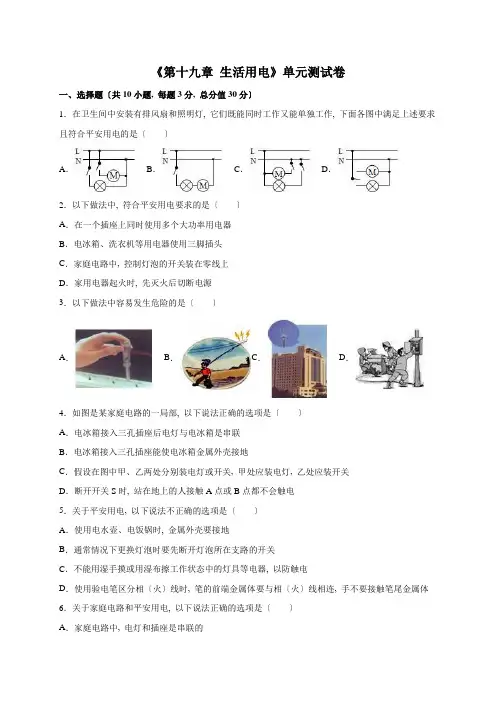

《第十九章生活用电》单元测试卷一、选择题〔共10小题, 每题3分, 总分值30分〕1．在卫生间中安装有排风扇和照明灯, 它们既能同时工作又能单独工作, 下面各图中满足上述要求且符合平安用电的是〔〕A．B．C．D．2．以下做法中, 符合平安用电要求的是〔〕A．在一个插座上同时使用多个大功率用电器B．电冰箱、洗衣机等用电器使用三脚插头C．家庭电路中, 控制灯泡的开关装在零线上D．家用电器起火时, 先灭火后切断电源3．以下做法中容易发生危险的是〔〕A．B．C．D．4．如图是某家庭电路的一局部, 以下说法正确的选项是〔〕A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．假设在图中甲、乙两处分别装电灯或开关, 甲处应装电灯, 乙处应装开关D．断开开关S时, 站在地上的人接触A点或B点都不会触电5．关于平安用电, 以下说法不正确的选项是〔〕A．使用电水壶、电饭锅时, 金属外壳要接地B．通常情况下更换灯泡时要先断开灯泡所在支路的开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器, 以防触电D．使用验电笔区分相〔火〕线时, 笔的前端金属体要与相〔火〕线相连, 手不要接触笔尾金属体6．关于家庭电路和平安用电, 以下说法正确的选项是〔〕A．家庭电路中, 电灯和插座是串联的B．家庭电路中, 空气开关串联在干路上C．家庭电路中, 用电器的金属外壳不用接地D．家庭电路中, 熔丝熔断, 可用细铜丝代替7．为什么在用电顶峰期, 灯泡发光变暗？8．如题图所示的做法符合平安用电原那么的是〔〕A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座9．关于家庭电路, 以下说法正确的选项是〔〕A．在家庭电路中, 同时工作的用电器越多, 总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝, 那么发生短路时, 会因为通过用电器的电流过大而烧毁用电器D．电炉工作时, 电炉丝热得发红, 而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多10．将如下图完好的接线板连入家庭电路中, 闭合开关S, 指示灯发光．再将台灯插入接线板上的插座, 台灯与指示灯都能发亮．那么〔〕A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联, 并受开关S控制C．台灯与指示灯并联, 开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光二、解答题〔共4小题, 总分值3分〕11．在家庭电路的连接中, 插座与灯泡是〔选填“串联〞或“并联〞〕的；保险丝要串联在〔选填“火线〞或“零线〞〕上．12．〔2021•兰州〕一间教室要安装2盏“220V 40W〞的电灯和一个插座, 要求开关S控制两盏灯, 且每盏灯都能正常发光, 请按以上要求将图中元件用笔画线代替导线连接起来．13．〔2021•广东〕请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡, 三孔插座直接接入电路．14．〔2021•齐齐哈尔〕小峰放学回家, 发现楼道里的白炽灯只在天黑后, 有声音时, 灯才会亮．他查找物理书得知, 在控制开关中装有“声敏〞和“光敏〞装置, 这两种装置的连接方式是．有一次他还发现楼道白炽灯亮了一下就熄灭了, 请你帮他分析为什么白炽灯在刚开始发光时容易烧断？我国已经禁止生产白炽灯, 倡导用节能灯替代白炽灯, 这样做有什么好处？《第19章生活用电》单元测试卷参考答案与试题解析一、选择题〔共10小题, 每题3分, 总分值30分〕1．在卫生间中安装有排风扇和照明灯, 它们既能同时工作又能单独工作, 下面各图中满足上述要求且符合平安用电的是〔〕A．B．C．D．【考点】串、并联电路的设计；平安用电原那么．【】电流和电路；电与热、生活用电．【分析】〔1〕串联电路中, 电流只有一条路径, 各元件相互影响；并联电路中, 电流路径有多条, 各元件互不影响．〔2〕家庭电路中, 为了平安, 开关应该接在火线上．【解答】解：〔1〕因为要求排气扇和照明灯既能同时工作又能单独工作, 因此二者互不影响, 必须并联, 而且有自己独立的开关, 故B和D均不正确；〔2〕为了平安, 开关接在火线上, 故A正确, C不正确．应选A．【点评】此题考查了实际电路的设计, 注重了物理知识的应用, 解决此类电路应用题目, 要结合串联合并联特点进行分析．2．以下做法中, 符合平安用电要求的是〔〕A．在一个插座上同时使用多个大功率用电器B．电冰箱、洗衣机等用电器使用三脚插头C．家庭电路中, 控制灯泡的开关装在零线上D．家用电器起火时, 先灭火后切断电源【考点】平安用电原那么．【】电与热、生活用电．【分析】①家庭电路中各用电器是并联的；②有金属外壳的家用电器, 要接地线, 以防漏电时, 人不会发生触电事故；③安装电灯的开关, 要考虑当开关断开时, 人触摸灯泡是平安的；④发现用电器着火了, 要立即断开电源再想法灭火．【解答】解：A、家庭电路中各用电器是并联的, 一个插座上同时使用多个大功率用电器, 会造成干路电流过大, 引起火灾, 故A不符合平安用电常识；B、电冰箱外壳没接地, 一旦漏电, 人接触到外壳时, 电流会通过人体导入大地, 发生触电, 故B符合平安常识；C、电灯开关安装在火线上, 当开关断开时, 灯泡与火线是断开的, 人接触灯泡是平安的, 故C不符合平安常识；D、用电器着火了, 要立即断开电源再想法灭火, 故D不符合平安常识．应选：B．【点评】此题考查平安用电的常识, 解决此类题目要结合平安用电的知识进行分析解答．为防止因电带来的伤害, 不能违反．3．以下做法中容易发生危险的是〔〕A．B．C．D．【考点】平安用电原那么．【】电与热、生活用电．【分析】①使用试电笔时, 笔尖接触要检测的导线, 手接触笔尾金属体；②平安用电的根本原那么：不接触低压带电体, 不靠近高压带电体；③雷电是云层与大地之间或云层之间的放电现象, 在高大的建筑物上安装避雷针, 可使云层所带电荷通过避雷针进入大地, 从而保护建筑物不受雷击；④当有人触电时, 应先切断电源．【解答】解：A、正确使用测电笔的方法, 笔尖接触检测的导线, 笔尾接触手, 才能检测导线是零线还是火线．不会发生危险；B、高压线下钓鱼, 鱼线很容易接触到高压线, 会发生触电．容易发生危险；C、当带电云层靠近建筑物时, 避雷针上产生的感应电荷会通过针尖放电, 逐渐中和云中的电荷, 使建筑物免遭雷击．不会发生危险；D、发现有人触电后首先切断电源, 把触电者拉离电源, 因人体是导体, 可防止救助者间接触电事故．不会发生危险．应选B．【点评】此题考查的是日常生活中的一些平安用电常识．只要同学们牢记平安用电常识, 并正确标准操作, 防止用电危险发生．4．如图是某家庭电路的一局部, 以下说法正确的选项是〔〕A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．假设在图中甲、乙两处分别装电灯或开关, 甲处应装电灯, 乙处应装开关D．断开开关S时, 站在地上的人接触A点或B点都不会触电【考点】家庭电路的连接．【】应用题；探究型实验综合题．【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决．【解答】解：A、由于并联电路中的各个用电器是互不影响的, 所以电冰箱接入三孔插座后电灯与电冰箱是并联的, 故错误；B、电冰箱接入三孔插座能使电冰箱金属外壳接地, 防止由于冰箱的外壳带电而使得人发生触电事故, 故正确；C、在家庭电路中, 为了平安, 一般把开关接在火线和用电器之间, 故甲处接开关, 乙处接灯, 故错误；D、断开开关S时, 站在地上的人接触A点是会触电的, 故错误；应选B．【点评】知道并理解家庭电路的组成是解决该题的关键．5．关于平安用电, 以下说法不正确的选项是〔〕A．使用电水壶、电饭锅时, 金属外壳要接地B．通常情况下更换灯泡时要先断开灯泡所在支路的开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器, 以防触电D．使用验电笔区分相〔火〕线时, 笔的前端金属体要与相〔火〕线相连, 手不要接触笔尾金属体【考点】平安用电原那么．【】电与热、生活用电．【分析】①大型用电器的金属外壳一定要接地；②为人身及用电器平安, 在检修电路故障或更换灯泡时, 必须使电路处于断开状态．③湿物体是导体, 接触带电体容易发生触电；④使用测电笔时, 手一定要接触笔尾的金属体．【解答】解：A、为用电平安, 使用电水壶、电饭锅时, 金属外壳要接地, 此选项正确；B、在更换灯泡时, 必须先断开控制灯泡的开关．此选项正确；C、用湿手摸或用湿布擦工作状态中的灯具等电器, 可能会因湿抹布导电而发生触电事故．此选项正确；D、使用验电笔区分相〔火〕线时, 笔的前端金属体要与相〔火〕线相连, 手一定要接触笔尾金属体, 这样火线、人体和大地才会形成通路, 才能起到作用．此选项错误．应选D．【点评】要掌握平安用电常识, 此题既考查了物理知识, 在生活中又具有现实意义．6．关于家庭电路和平安用电, 以下说法正确的选项是〔〕A．家庭电路中, 电灯和插座是串联的B．家庭电路中, 空气开关串联在干路上C．家庭电路中, 用电器的金属外壳不用接地D．家庭电路中, 熔丝熔断, 可用细铜丝代替【考点】平安用电原那么．【】电与热、生活用电．【分析】〔1〕家庭电路中, 电灯和插座要并联；〔2〕家庭电路中, 各用电器并联, 干路电流大；〔3〕为防止发生触电事故, 用电器的金属外壳要接地；〔4〕熔丝的特点：电阻大、熔点低．【解答】解：A、家庭电路中, 插座要连接其他用电器, 与灯泡要并联, 故A错误；B、家庭电路中干路电流大, 空气开关串联在干路上, 必要时切断电路．故B正确；C、为防止发生触电事故, 用电器的金属外壳要使用三角插头与三孔插座接地, 故C错误；D、当用细铜丝代替后, 细铜丝的熔点很高, 温度即使升高到一定程度, 它也不会自动熔断, 起不到保护电路的作用．故D错误．应选B【点评】此题考查的是日常生活中的一些平安用电常识．只要同学们牢记平安用电常识, 并正确标准操作, 就不会有危险发生．7．为什么在用电顶峰期, 灯泡发光变暗？【考点】实际功率．【】电能和电功率．【分析】灯泡的亮度取决于灯的实际功率, 实际功率越大, 灯泡越亮, 根据家庭电路中用电器的连接方式以及灯泡明暗的决定因素进行分析．【解答】答：家庭电路是并联的, 并联的用电器增多, 就相当于增加导体的横截面积, 因此总电阻变小, 并且并联电路中, 干路电流等于支路电流之和, 所以用电顶峰时期, 电路中的总电流增大, 而电路中损耗的电能增大, 导致家庭电路的实际电压变小, 由P=可知, 灯泡的实际功率变小, 灯泡变暗．【点评】此题考查了并联电路并联的用电器越多其电阻越小, 再利用串联电路分压的特点, 来判断电压的变化, 以及判断灯泡的亮度依据的是灯泡的实际功率．8．如题图所示的做法符合平安用电原那么的是〔〕A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座【考点】平安用电原那么．【】电与热、生活用电．【分析】〔1〕使用测电笔区分火线时, 一定要用手触及笔尾的金属局部, 碰到火线时, 氖管才会发光．〔2〕接灯时, 火线首先接入开关, 然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．如果开关接在零线和灯泡之间, 火线直接接在灯泡时, 虽然断开开关, 但是火线和灯泡相连, 触及灯泡会发生触电事故．所以开关要接在灯泡和火线之间, 断开开关, 切断火线, 触及灯泡时更平安．〔3〕当人体直接或间接接触火线并形成电流通路的时候, 就会有电流流过人体, 从而造成触电．发现有人触电, 首先要使触电者尽快脱离电源, 然后根据具体情况, 进行相应的救治．〔4〕干路上的电流过大的原因有两个：一是用电器的总功率过大, 另一个是发生短路．【解答】解：A、图中人手没有接触测电笔笔尾的金属体, 这种使用方法是错误的；B、接灯时, 火线首先接入开关, 然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．开关要接在灯泡和火线之间, 断开开关, 切断火线, 触及灯泡时更平安, 该选项连接错误；C、发现有人触电, 首先要使触电者尽快脱离电源, 然后根据具体情况, 进行相应的救治, 如果用手将触电者拉开, 这样就会使救人者间接接触带电体而触电, 十分危险, 此选项做法正确；D、当家庭电路中接入多个大功率的用电器时, 会使得干路中的电流变大, 超过电路的负荷而发生危险, 该选项做法是错误的, 该选项做法是错误的．应选：C．【点评】此题考查了测电笔的使用、灯泡的连接、遇到触电事故时的急救及家庭电路电流过大的原因, 属于用电平安方面的考查, 密切联系生活实际, 要引起重视．9．关于家庭电路, 以下说法正确的选项是〔〕A．在家庭电路中, 同时工作的用电器越多, 总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝, 那么发生短路时, 会因为通过用电器的电流过大而烧毁用电器D．电炉工作时, 电炉丝热得发红, 而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多【考点】家庭电路电流过大的原因；电流的热效应、化学效应和磁效应；熔断器的作用及保险丝的选择方法；电热．【】电与热、生活用电．【分析】〔1〕并联电路中, 越并总电阻越小；〔2〕电流通过导体时导体发热, 这种现象是电流的热效应；电流通过导体时导体周围产生磁场, 这种现象是电流的磁效应；电流通过导体时导体发生化学变化, 这种现象是电流的化学效应；〔3〕发生短路时, 没有电流通过用电器；〔4〕由焦耳定律知道, 电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中〔通过的电流相等〕, 通电时间是相同的, 而电炉丝的电阻比导线的电阻大．【解答】解：A、家庭电路是并联, 工作的用电器越多, 相当于增大导体的横截面积, 总电阻越小．故A错误；B、微波炉就是用微波来煮饭烧菜的．微波是一种电磁波, 即微波炉是利用电流的磁效应；故B错误；C、发生短路时, 用电器中没有电流通过, 但线路上的电流会很大, 因此线路或电源将会被烧坏, 但用电器不会损坏．故C错误；D、电炉在使用时, 电炉丝和导线串联, I电炉丝=I导线, 通电时间t相同,∵Q=I2Rt, R电炉丝＞R导线,∴电流产生的热量：Q电炉丝＞Q导线,从而出现电炉丝放出大量的热, 而输电导线几乎不发热的现象；故D正确．应选D．【点评】此题考查并联电路电阻的特点、电流的磁效应、短路引起的后果以及串联电路的规律, 应明确两电阻串联时, 电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的．10．将如下图完好的接线板连入家庭电路中, 闭合开关S, 指示灯发光．再将台灯插入接线板上的插座, 台灯与指示灯都能发亮．那么〔〕A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联, 并受开关S控制C．台灯与指示灯并联, 开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光【考点】插座的构造与工作方式．【】电与热、生活用电．【分析】〔1〕三角插头的中间脚必须接地；〔2〕插座与指示灯是并联的；指示灯与开关是串联的；〔3〕火线能使测电笔的氖管发光．【解答】解：A、根据图示可知, 该插头为三脚插头, 因此相连的线有火线、零线和地线, 故A错误；BC、开关控制台灯和指示灯, 而台灯和指示灯互不影响, 因此台灯与指示灯并联, 开关S在干路上, 故B错误, C正确；D、从接线板上可以看出, 两个三孔插座, 两个两孔插座, 因此一共有四个插孔与火线相连, 即四个插孔能使测电笔氖管发光, 故D错误．应选C．【点评】此题考查插座的构造和接线原理, 以及并联电路的特点和开关的作用, 属于根底题．二、解答题〔共4小题, 总分值3分〕11．在家庭电路的连接中, 插座与灯泡是并联〔选填“串联〞或“并联〞〕的；保险丝要串联在火线〔选填“火线〞或“零线〞〕上．【考点】家庭电路的连接；熔断器的作用及保险丝的选择方法．【】电与热、生活用电．【分析】家庭电路电压是220V, 家用电器的额定电压也是220V, 各家用电器之间是并联时, 各家用电器都正常工作, 并且互不影响．为了平安起见, 保险丝需要串联在火线上．【解答】解：在家庭电路的连接中, 插座与灯泡相互不影响, 因此它们是并联连接；为了平安, 保险丝要串联在火线上．故答案为：并联；火线．【点评】此题考查家庭电路的连接方式以及保险丝的连接, 属于根底知识．12．〔2021•兰州〕一间教室要安装2盏“220V 40W〞的电灯和一个插座, 要求开关S控制两盏灯, 且每盏灯都能正常发光, 请按以上要求将图中元件用笔画线代替导线连接起来．【考点】家庭电路的连接．【】图像综合题．【分析】灯泡的接法：火线进入开关, 再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．两孔插座的接法, 左边接零线, 右边接火线．【解答】解：灯泡接法：火线进入开关, 再进入灯泡顶端的金属点, 零线直接接入灯泡的螺旋套, 这样在断开开关时, 能切断火线与灯泡的连接, 接触灯泡不会发生触电事故．既能控制灯泡, 又能更平安．两孔插座的接法, 左边接零线, 右边接火线．如下图：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法, 同时考虑使用性和平安性．13．〔2021•广东〕请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡, 三孔插座直接接入电路．【考点】家庭电路的连接．【】作图题．【分析】〔1〕灯泡的接法：火线进入开关, 再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．〔2〕三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．【解答】解：〔1〕灯泡接法：火线进入开关, 再进入灯泡顶端的金属点, 零线直接接入灯泡的螺旋套, 这样在断开开关能切断火线, 接触灯泡不会发生触电事故．既能控制灯泡, 又能更平安．〔2〕安装平安用电原那么, 上孔接地线；左孔接零线；右孔接火线．如以下图所示：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法, 同时考虑使用性和平安性．14．〔2021•齐齐哈尔〕小峰放学回家, 发现楼道里的白炽灯只在天黑后, 有声音时, 灯才会亮．他查找物理书得知, 在控制开关中装有“声敏〞和“光敏〞装置, 这两种装置的连接方式是串联．有一次他还发现楼道白炽灯亮了一下就熄灭了, 请你帮他分析为什么白炽灯在刚开始发光时容易烧断？我国已经禁止生产白炽灯, 倡导用节能灯替代白炽灯, 这样做有什么好处？【考点】焦耳定律的计算公式及其应用；串联电路和并联电路的区分．【】电与热、生活用电．【分析】〔1〕白炽灯只在天黑后, 有声音时才会亮, 说明“声敏〞和“光敏〞装置相互影响、不能独立工作, 据此进行解答；〔2〕影响电阻大小的因素有导体的材料、长度、横截面积和温度, 在电路接通的瞬间, 温度较低, 灯丝的电阻较小, 根据电功率的知识进行分析；〔3〕根据节能灯的节能、环保、经济等进行解答．【解答】解：〔1〕由题意可知, “声敏〞和“光敏〞装置相互影响、不能独立工作, 即为串联；〔2〕白炽灯刚开始发光时, 温度低, 电阻小, 由Q=t可知, 当电压一定时, 电阻越小, 相同的时间内产生的热量越多, 温度越高, 所以灯泡灯丝容易断；〔3〕用节能灯替代白炽灯可以节能、环保, 更经济．答：串联；白炽灯刚开始发光时, 温度低, 电阻小, 由Q=t可知, 当电压一定时, 电阻越小, 相同的时间内产生的热量越多, 温度越高, 所以灯泡灯丝容易断；用节能灯替代白炽灯可以节能、环保, 更经济．【点评】此题考查了串并联电路的判断和焦耳定律的应用以及节能灯的特点, 与生活息息相关, 表达了物理知识来源于生活、效劳生活的理念．二、填空题16．电能表是测量用电器消耗电能多少的仪表, 四月份抄表数为, 五月份抄表数为, 那么这个月用电量为58.9kW•h．【考点】电能表参数的理解与电能的求法．【】电能和电功率．【分析】电能表是用来测量用电器在一定时间内消耗电能多少的仪表；一个月消耗的电能等于电能表月末与月初的电能表的读数之差．【解答】解：电能表是测量用电器消耗电能多少的仪表；此用户本月消耗电能W=380.4kW•h﹣321.5kW•h=58.9kW•h．故答案为：用电器消耗电能多少；58.9kW•h．【点评】此题考查消耗电能的计算和电能表的连接与应用, 关键是明白电能表各个参数的物理意义．17．现有“3.8V, 3A〞的小灯泡一只, 它的额定电压是 3.8V, 额定功率是11.4W．【考点】额定功率；额定电压．【】电能和电功率．【分析】根据灯泡的铭牌含义得出灯泡的额定电压, 根据P=UI求出灯泡的额定功率．【解答】解：根据灯泡铭牌可知, 灯泡的额定电压为3.8V, 额定电流为3A, 那么灯泡的额定功率：P=UI=3.8V×3A=11.4W．故答案为：3.8V；11.4W．【点评】此题考查用电器铭牌的含义以及功率的计算, 属于根底题．18．一只灯泡上标有“12V, 24W〞, 正常工作的电流是2A, 假设将它接在6V的电路中, 那么它的实际功率为6W．【考点】电功率的计算；实际功率．【】计算题．【分析】灯泡的额定电压和额定功率, 根据I=和R=求出通过灯泡的电流、灯泡的电阻；再根据P=求出6V电压下灯泡的实际功率．【解答】解：灯泡正常工作时的电流：I===2A；灯泡的电阻：R===6Ω；当把灯泡接在电压为6V的电路中,灯泡的实际功率：P===6W．实故答案为：2；6．【点评】此题考查欧姆定律的应用和电功率公式的灵活运用, 此题的关键是熟记电功率的变形公式, 并且会灵活选择不同的变形公式进行计算．19．把某用电器单独接在电路中, 电能表的盘面上标有“3000R/KW•h〞如果在1min内转盘转过18圈, 那么该用电器1min消耗电能为0.006kW•h, 该用电器的功率是360W．【考点】电能表参数的理解与电能的求法；电功率的计算．【】电能和电功率．【分析】3000R/kW•h表示消耗1kW•h的电能, 电能表转3000转, 据此可求出当电能表的转数为18转时消耗的电能, 还知道工作时间, 根据公式P=可求用电器的功率．【解答】解：电能表转18转消耗的电能：W=kW•h=0.006kW•h；用电器的功率：P===360W．故答案为：0.006kW•h；360．【点评】此题考查消耗电能的计算和功率的计算, 关键是公式及其变形的应用, 要学会对电能表参数的理解, 解题过程中要注意单位的换算．20．两个电阻R1：R2=2：5, 如果把它们串联在电路中, 那么通过它们的电流之比I1：I2=1：1, 它们两端的电压之比U1：U2=2：5, 它们各自消耗的电功率之比P1：P2=2：5；如果把它们并联在电路中, 通过它们的电流之比I1′：I2′=5：2, 它们的两端电压之比U1′：U2′=1：1, 它们各自消耗的电功率之比P1′：P2′=5：2．【考点】欧姆定律的变形公式；电功率的计算．【】欧姆定律；电能和电功率．【分析】①在串联电路中, 电流处处相等；用电器两端电压与其阻值成正比；用电器消耗的功率与其阻值成正比；②在并联电路中, 支路两端电压相等；支路电流与其阻值成反比；用电器消耗的功率与其阻值成反比．【解答】解：两个电阻R1：R2=2：5,。

一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了3．下列日常生活现象符合安全用电原则的是（）A．在手机充电过程中接打电话B．不能在高压线附近操控放飞的无人机C．家庭空气开关跳闸后立即手动复位D．在未断开电源的情况下更换灯泡4．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的5．下列关于家庭电路的说法，正确的是（）A．220V的家庭电路电压对人体是安全的B．家庭电路中控制电灯的开关应与零线相连C．家庭电路中各用电器之间是串联的D．家庭电路的火线和零线可以用测电笔来辨别6．下列图中不符合安全用电原则的是（）A．使用验电笔时，发光的是火线B．开关与灯串联后应接在零线上C．人应远离断线后落地的高压线D．不用湿布擦拭正在工作的电灯7．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体8．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C9．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．用潮湿的手拔插用电器的插头C．控制电灯的开关要接到零线上D．有人触电要尽快用手把他拉开10．下列做法中符合安全用电规范的是A．控制电灯的开关可以接在零线上B．洗衣机的金属外壳接地C．为了操作安全，电能表要接在总开关后面D．使用试电笔时手指不能碰到笔尾金属体11．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝12．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路二、填空题13．如下图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是用电器的______过大，乙产生的原因是发生______。

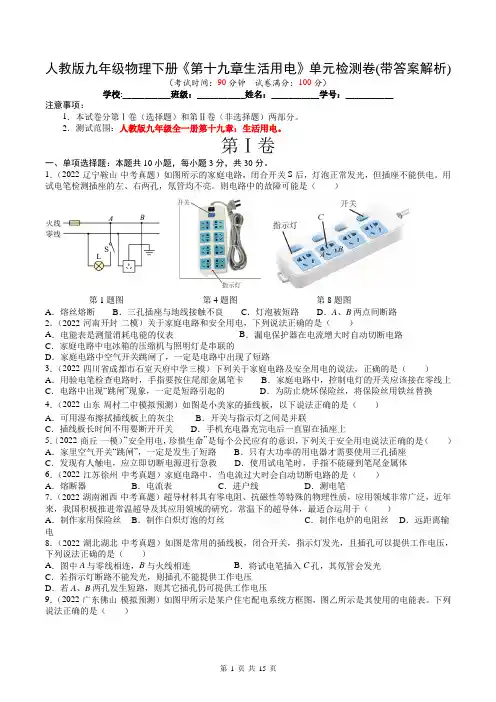

人教版九年级物理下册《第十九章生活用电》单元检测卷(带答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十九章：生活用电。

第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·辽宁鞍山·中考真题）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。

用试电笔检测插座的左、右两孔，氖管均不亮。

则电路中的故障可能是（）第1题图第4题图第8题图A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A、B两点间断路2．（2022·河南开封·二模）关于家庭电路和安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．漏电保护器在电流增大时自动切断电路C．家庭电路中电冰箱的压缩机与照明灯是串联的D．家庭电路中空气开关跳闸了，一定是电路中出现了短路3．（2022·四川省成都市石室天府中学三模）下列关于家庭电路及安全用电的说法，正确的是（）A．用验电笔检查电路时，手指要按住尾部金属笔卡B．家庭电路中，控制电灯的开关应该接在零线上C．电路中出现“跳闸”现象，一定是短路引起的D．为防止烧坏保险丝，将保险丝用铁丝替换4．（2022·山东·周村二中模拟预测）如图是小美家的插线板，以下说法正确的是（）A．可用湿布擦拭插线板上的灰尘B．开关与指示灯之间是并联C．插线板长时间不用要断开开关D．手机充电器充完电后一直留在插座上5．（2022·商丘·一模）“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是（）A．家里空气开关“跳闸”，一定是发生了短路B．只有大功率的用电器才需要使用三孔插座C．发现有人触电，应立即切断电源进行急救D．使用试电笔时，手指不能碰到笔尾金属体6．（2022·江苏徐州·中考真题）家庭电路中，当电流过大时会自动切断电路的是（）A．熔断器B．电流表C．进户线D．测电笔7．（2022·湖南湘西·中考真题）超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，我国积极推进常温超导及其应用领域的研究。

第十九章《生活用电》测试卷r 单选H 洪15小题）1. 应该用测电笔去辨别火线与零线，决不能用手宜接去接触电线.这是因为（）A.T-接触火线时.于不会发光.无法辨别火线 B. 于接触零线时，通过人体的电流很大，人体会触电C. 氛管发光时，一定不会有电流通过人体D. 氛管发光时，通过人体的电流很小，人体不会触电2. 小明触摸电冰箱门时感到于“麻”，下表列出小明对造成手“麻•'原因的四种猜想，你认为其中的（）猜 想是合理的.3•如图是小明家的部分电路•开始时空部分工作正常•他将电饭煲的插头插入三孔插座后.正烧水的电热壶突然停止工作.但电灯仍正常发光.拔出电饭煲的插头.电热壶仍不能工作，把试电笔 分别插入插座的左、右孔.氛管均发光.若电路中只有一处故障.则（） 火线…A ………：B闭合后.发现电灯］不亮.用测电笔测试6 d 两点时.烦管都发光，测试b 、,两点时.两点都不能使氛管发光.则故障可能是（ ）A.答案AC.答案CB.答案BD.答案DA. 电热壶所在电路C.路的C 、D 间C. 电灯的灯丝断了B. 6 d2间某处断路 D. b 、f 之间某处断路6•如果高压线断了.落在地上.那么不要靠近，更不能用手去捡•应该派人看守.并赶快找电工处7•某家庭电路的组成如图所禾，下列说法正确的是（）C. 彩灯接入电路后都不亮.是由于其中的一个小彩灯短路D. 有金屈外壳的家用电器必须用三孔插座.以确保安全8.卜•列家庭电路中•开关S 和电灯L 的接线正确的是（ ）炖 ------------10•如图所示是小明常用的一个插线板・他在使用中发现：插线板上的指示灯在开关断开时不发光.理.这是因为（）A.靠 C. 靠近会造成高压9 •如图所示为一个三孔插座•正确的连接是（ A. 1孔接零线• 2孔接地线• 3孔接火线 B. 1孔接地线■ 2孔接火线• 3孔接零线 C. 1孔接零线，2孔接火线• 3孔接地线 D. 1孔接火线• 2孔接地线• 3孔接零线 B.控制灯泡的开关可插孔不能提供工作电压：而在开关闭合时指示灯发光.插孔可以提供工作电压：如来指示灯损坏. 开关闭合时插孔也能提供工作电压.选项中正确的连接方式是（）A.控制电灯的开关应安装在零线上 B. 使用金属外壳的家用电器•其外壳必须接地线C. 电路中的电流过大.一定是发生了短路现彖D. 同时工作的用电器越多.电路的总电阻越大 15 •家庭电路由进户线开始到灯和插朋正确的顺序是（）A ・进户线、电能表、总开关、保险装迓、灯和插座B. 进户线、电能表、保险装置、总开关、灯和插座11 •卜列物理址的认识中.最接近实际的是（A. 我国家庭电路的电压为380 VB. 教室里H 能灯的功率为18 W12•关于家庭电路・F 列说法正确的是（C. 冷冻室里冰淇淋的温度为10弋D. 一个普通中学生的质虽约为500 kg 13•家庭电路中.空气开关的主要作用是（A.保持电路的电压不变 B. 可以节省电能 14.下列做法中.符合安全用电要求的是（A. 帘雨天气躲在大树底下避雨B. 发现的人触电时.立即用手把人拉开C.保证用电器功率C. 进户线、总开关、电能表、保险装置、灯和插座D. 进户线、灯和插座、保险装置、总开关、电能表二、填空題（共3小题）16. _______________________________________________ 在家庭电路里，控制用电器的开关与用电器是_________________________________________________ 联的，保险丝也要________ 联在电路里，各盏灯或用电器都是________ 联的.17. _______________________________________________ 家庭电路主要由进入家庭的进户线（电源线）、_____________________________________________ 、________ 、 _______ 、开关、插座、用电器组成.为门杲证孑用电器Z间"不影响，各个用电器何是___________ 联的（叶出••或“并”）.18. （1）闭合开关S・电灯］发光，人拿测电笔测试A点时，由于&点与零线相连.所以人点与大地之间的电压为0V,故通过人体的电流为OmA・测电笔的氛管也不会发光：（2）若此时将零线保险丝拔掉，人拿测电笔试A点时，电流会经人体、测电笔流向大地，所以测电笔的氛管发光，如果此时人体触碰&点.人体不安全.三、实验题共］小19. 认识短路的危害设计实验目的：认识短路的危害器材：低压电源（直流6V）、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表（演示电流表，0〜5 A档）进行实验（1）在图中，CD间接上一段保险纹，力3间接入电流表•其它部分按图所示连接好电路.（2）______________________ 当开关闭合时.灯泡___________________ （填“发光''或“不发光）电流表______________________ （填“有“或“无J示数.（3）____________________________________________________________________ 断开开关，在8、D何接一根粗铜丝，当闭合开关的瞬间，你将会观察到_________________________A. 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B. 电流表的指针无示数，保险统不会熔断C・电流表读数稳定不变，灯泡正常发光D. 电流表读数穂定不变，灯泡不亮分析论证B、D间接入审丝时，灯泡帔短路.根据欧姆定律知道，闭合开关的瞬间，线路中的电流________ ,通过保险丝和导线的电流 _________ ・但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________ 比.所以保险纹的电功率比铜统的电功率大得多，便保险丝的温度升髙，这实际是我们学过的电流的效应.四、简劄S(共3小JR)20.目前新建的家庭电路中普遍采用空气开关取代过去的保险丝，使用起來非常方便.从工作原理看.二者有什么区别？21 •完全相同的甲、乙、丙三个大功率家用电器.现只把甲、乙两个用电器接入了家庭电路中时均正常工作.再把丙用电器接入这个家庭电路中时，总保险丝熔断.是丙用电器有短路故障？还是总功率过大？请说出你的判断方法.22. 家用插座中在使用时经常出现突然“冒烟烧坏”现彖.分析原因：(1) 很可能是因为插座电路发生了什么故障？(2) 此故障还可能造成什么后果？(3) 此现彖的能呈是如何转化的？五、计算题共2小灿23. 在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调査研究.如图供电电源的电压始终是220 V.当用户的总功率是8.6KW时.用户实际得到的电压是2I5V.试求：(1) 此时.标右=220 VI00W-的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2) 当用户的总功率是&6 KW时.通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)24•炎炎夏日即将来临.明明家新购置了一台1 kW的空调•已知他家原有用电器的总功率是1 020 W.电能表上标右*220 V 10 A”的字样•请你通过计算说明:(1) 使用这台空调时.通过它的电流是多少？(2) 从安全用电的角度考电.明明家的电路是否允许安装这样一台空调？1. 【答案】D【解析】A、当手接触火线时.由于火线与大地之间的电压为220 V.而人体安全的电压是不高F36 V,因此于•直接接触火线，人会有生命危险：B、手只接触零线时，由于零线与大地Z间的电压为0・不会有电流通过人体：CD、用测电笔测虽火线时，加在测电笔和人之间的电压是220 V,测电笔和人是串联的.串联的电阻起分担电压的作用，电阳越大.分担的电压越大，测电笔的电阻很大.分担的电压很大.人分担的电压很小电流很小.电压不高于36 V,不会对人造成危害.2. 【答案】C【解析】A、火线断路.于接触冰箱门是不会触电的，所以A是错误的：B、火线和零线接触，就会出现短路，就会烧坏保险丝，乎接触电冰箱门不会触电，所以B是错误的：C、火线与电冰箱的金属外壳接触.金屈外壳就相当于火线的延伸.单于•接触金屆外壳就会触电，所以C 是正确的：D、电冰箱门的金届外壳接了地.金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金届外壳是不会触电的，所以D是错误的.3. 【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氛管均能发光.说明火线何电，而零线开路了.且是在U D之间开路.4. 【答案】C【解析】A、由欧姆定律得，电压越奇越危险，A正确：B、避帘针可以将需•中带的电引到地下，可以防甫，B正确：C、人出汗后，人体的电阻会发生改变，C错误：D、家庭电路中用电器的金属外壳应接地.这样可以防止外壳漏电而发生触电事故，D正确.5. 【答案】C【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在。

人教版九年级物理十九章《生活用电》单元测试题一、单选题（本大题共9小题，共18分）1.对家庭电路的安装过程，下列要求正确的是()A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装B. 控制各灯具的开关都应装在零线上C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D. 三孔插座有时不需要接地2.如图所示，用试电笔检测三孔插座是否带电，氖管发光时，人不会触电是因为()A. 人体的电阻很大B. 试电笔中串联了一个很大的电阻C. 没有电流通过人体D. 家庭电路的电压没有超出安全电压3.如图所示是两种常见的低压触电事故，对于电路中的空气开关和漏电保护器的作用，以下说法正确的是()A. 发生甲图触电时，漏电保护器会迅速切断电路B. 发生甲图触电时，空气开关会自动切断电路C. 发生乙图触电时，漏电保护器会迅速切断电路D. 发生乙图触电时，空气开关会自动切断电路4.小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。

于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。

则电路故障是()A. a点与火线之间断路B. a点与b点之间断路C. c点与d点之间断路D. d点与零线之间断路5.关于家庭电路，下列说法正确的是()A. 甲图中，若保险丝熔断，则一定是短路引起的B. 甲图中，灯泡与开关的连接符合安全用电原则C. 甲图中，两孔插座的连接不符合安全用电原则D. 乙图中，电能表所在电路的总功率不能超过2200W6.下列关于电学知识的说法正确的是()A. 我国照明电路的电压为220VB. 干电池给灯泡供电时，将电能转化为化学能C. 人体的安全电压是36VD. 更换灯泡的时候可以不用断开电源开关7.下列说法符合安全用电的是()A. 家庭电路中可使用任意大功率用电器B. 可用湿手触摸插座C. 金属外壳的用电器要接地线D. 可用铜线代替保险丝8.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙。

人教版九年级物理下册《第十九章生活用电》单元检测卷(附答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十九章：生活用电。

第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·河北石家庄·模拟预测）小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（）A．家庭电路中的电流过大，空气开关跳闸B．电火锅不能正常工作C．电火锅的金属外壳和地线断开，可能有触电危险D．两孔插座断路，不能再继续使用2．（2022·湖南常德·中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）第2题图第3题图第5题图A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的3．（2022·江苏徐州·中考真题）如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故4．（2022·全国·九年级）在《电工手册》中，列出了白炽灯的常见故障与检修方法：（1）灯泡的灯丝断了，换新的灯泡；（2）灯头内的电线断了，换新线并接好灯泡；（3）开关等处的接线松动，检查加固；（4）熔丝断了，更换熔丝。

上述故障现象的可能原因可以概括为（）A．电路中出现了短路B．电路中出现了断路C．并联变成了串联D．供电电压偏低5．（2022·湖北武汉·模拟预测）如图所示，在接线柱A、B间接入铜丝，在接线柱C、D间接入保险丝。

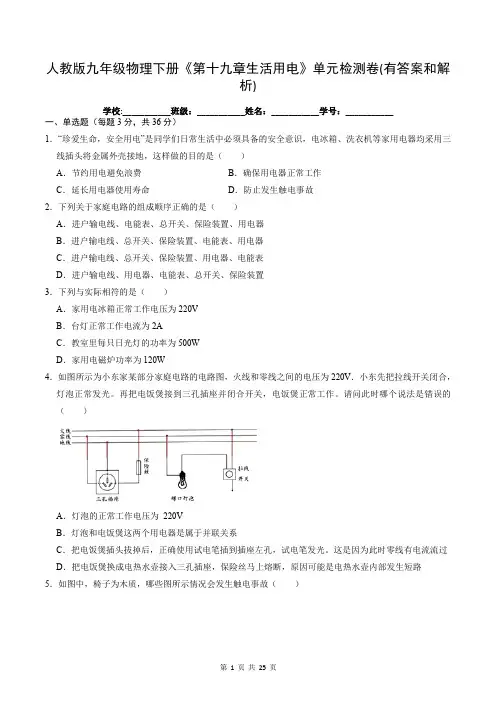

人教版九年级物理下册《第十九章生活用电》单元检测卷(有答案和解析)学校:___________班级：___________姓名：___________学号：___________一、单选题（每题3分，共36分）1．“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识，电冰箱、洗衣机等家用电器均采用三线插头将金属外壳接地，这样做的目的是（）A．节约用电避免浪费B．确保用电器正常工作C．延长用电器使用寿命D．防止发生触电事故2．下列关于家庭电路的组成顺序正确的是（）A．进户输电线、电能表、总开关、保险装置、用电器B．进户输电线、总开关、保险装置、电能表、用电器C．进户输电线、总开关、保险装置、用电器、电能表D．进户输电线、用电器、电能表、总开关、保险装置3．下列与实际相符的是（）A．家用电冰箱正常工作电压为220VB．台灯正常工作电流为2AC．教室里每只日光灯的功率为500WD．家用电磁炉功率为120W4．如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为220V．小东先把拉线开关闭合，灯泡正常发光。

再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。

请问此时哪个说法是错误的（）A．灯泡的正常工作电压为220VB．灯泡和电饭煲这两个用电器是属于并联关系C．把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔发光。

这是因为此时零线有电流流过D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路5．如图中，椅子为木质，哪些图所示情况会发生触电事故（）A．甲与乙B．甲与丙C．乙与丙D．丙与丁6．如图所示的各种做法中，符合安全用电原则的是（）7．在家庭电路中，当空气开关跳闸，则可能的原因是（）①插头中的两个线头相碰①开关中的两个线头相碰①电路中增加了大功率的用电器①户外输电线火线断了A．①①B．①①C．①①D．①①8．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（）A．电阻比较大、熔点比较高B．电阻比较大、熔点比较低C．电阻比较小、熔点比较高D．电阻比较小、熔点比较低9．如图，夏天经常看到一些小鸟站落在110KV的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍能安然无恙。

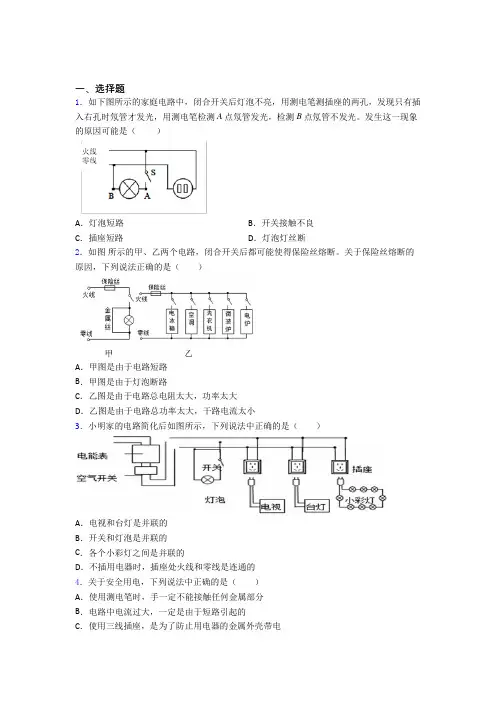

一、选择题1．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断2．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小3．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的4．关于安全用电，下列说法中正确的是（）A．使用测电笔时，手一定不能接触任何金属部分B．电路中电流过大，一定是由于短路引起的C．使用三线插座，是为了防止用电器的金属外壳带电D．保险丝一般是用熔点高的材料制成5．如图为试电笔的结构图，下列说法正确的是（）A．试电笔与手接触的部分必须都是绝缘体B．使用试电笔时，若氖管发光，说明接触处与零线是连通的C．使用试电笔验电时，手不能接触笔尖D．试电笔可用来测试物体是带正电还是带负电6．下列关于安全用电的说法正确的是（）A．使用测电笔时，手指必须接触笔尾金属体B．为了防止触电，必须把用电器的开关装在零线上C．电器起火，应该第一时间用水扑灭D．光波炉是用光波和微波加热，所以外壳不用接地7．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．8．下列关于我国家庭电路的说法中错误的是（）A．电路中的电能表用来计量家中所有用电器的总功率B．接在家庭电路中的电冰箱和电饭锅是并联连接的C．使用试电笔检查家庭电路时，手应接触笔尾金属体D．空气开关“跳闸”时，可能是电路发生短路引起的9．小明家的家庭电路简化后如图所示，由该电路可知（）A．a是零线，b是火线B．灯泡L与插座Q是串联电路C．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的D．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患10．下列做法中符合安全用电规范的是A．控制电灯的开关可以接在零线上B．洗衣机的金属外壳接地C．为了操作安全，电能表要接在总开关后面D．使用试电笔时手指不能碰到笔尾金属体11．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则12．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分二、填空题13．如题图所示，图甲中电流表、电压表的示数分别为___________A、___________V；图乙所示电能表的示数为___________kW h ，在5min内转盘转了80转，则电能表所在电路工作的电功率是___________W。

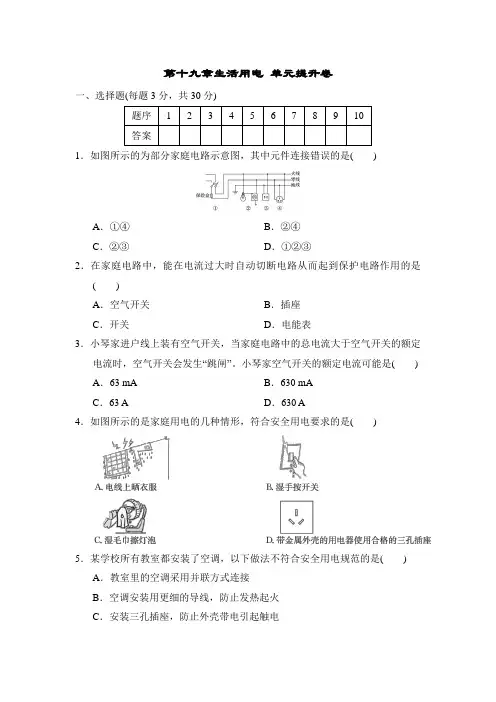

第十九章生活用电单元提升卷一、选择题(每题3分，共30分)题序 1 2 3 4 5 6 7 8 9 10答案1．如图所示的为部分家庭电路示意图，其中元件连接错误的是()A．①④B．②④C．②③D．①②③2．在家庭电路中，能在电流过大时自动切断电路从而起到保护电路作用的是()A．空气开关B．插座C．开关D．电能表3．小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。

小琴家空气开关的额定电流可能是() A．63 mA B．630 mAC．63 A D．630 A4．如图所示的是家庭用电的几种情形，符合安全用电要求的是()5．某学校所有教室都安装了空调，以下做法不符合安全用电规范的是() A．教室里的空调采用并联方式连接B．空调安装用更细的导线，防止发热起火C．安装三孔插座，防止外壳带电引起触电D．电路出现故障时，先切断电源6．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示的电火锅的三脚插头上的一个长脚掰断，然后将插头插在两孔插座上使用，小华赶忙阻止。

你认为小华阻止爸爸的原因是()A．会造成家庭电路中的电流过大，使空气开关跳闸B．会使两孔插座短路C．这样做不能将电火锅的金属外壳和大地相连D．电火锅可以工作，没有安全隐患7．如图所示的是小普家的部分家庭电路图，闭合开关，发现电灯不亮，用试电笔测两孔插座的左、右两孔，氖管都会发光，则故障的原因可能是()A．火线接反了B．灯泡烧坏了C．火线断了D．入户零线断了8．如图所示的是一个家用插排，插排上接有正在工作的电暖器和正在充电的手机充电器，插排规格为“250 V 10 A”。

下列分析正确的是()A．插排的塑料外壳是导体B．图中插孔1应与接地线相连C．在导线A、B、C三处，A处通过的电流最大D．这个插排可供4个任意功率的用电器同时使用9．电给我们的生活带来了极大便利，关于安全用电，下列说法中正确的是() A．漏电保护器只有电流过大时才起到保护作用B．开关用绝缘材料包裹，即使湿的手也可以触摸开关C．保险丝既能在电流过大时断开电路，也能在人触电时及时断开电路D．用试电笔正确检测火线时氖管发光，此时有微弱电流流过人体10．小明设计了一种晚上自动给花草浇水电路。

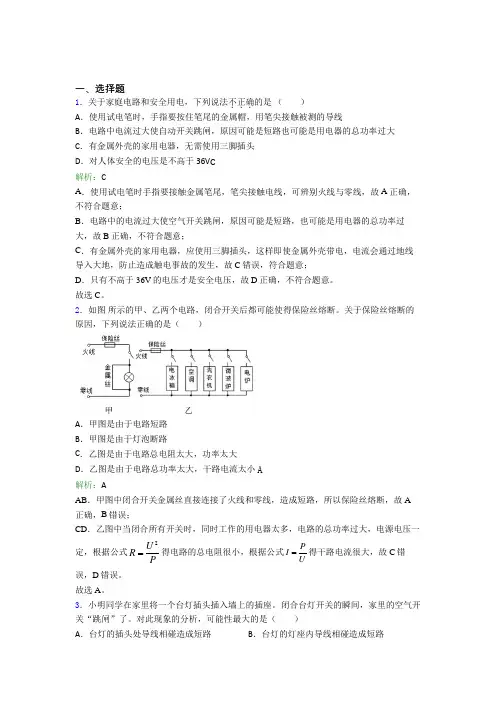

一、选择题1．关于家庭电路和安全用电，下列说法不正确．．．的是（）A．使用试电笔时，手指要按住笔尾的金属帽，用笔尖接触被测的导线B．电路中电流过大使自动开关跳闸，原因可能是短路也可能是用电器的总功率过大C．有金属外壳的家用电器，无需使用三脚插头D．对人体安全的电压是不高于36V C解析：CA．使用试电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，故A正确，不符合题意；B．电路中的电流过大使空气开关跳闸，原因可能是短路，也可能是用电器的总功率过大，故B正确，不符合题意；C．有金属外壳的家用电器，应使用三脚插头，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，故C错误，符合题意；D．只有不高于36V的电压才是安全电压，故D正确，不符合题意。

故选C。

2．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小A解析：AAB．甲图中闭合开关金属丝直接连接了火线和零线，造成短路，所以保险丝熔断，故A 正确，B错误；CD．乙图中当闭合所有开关时，同时工作的用电器太多，电路的总功率过大，电源电压一定，根据公式2URP=得电路的总电阻很小，根据公式PIU=得干路电流很大，故C错误，D错误。

故选A。

3．小明同学在家里将一个台灯插头插入墙上的插座。

闭合台灯开关的瞬间，家里的空气开关“跳闸”了。

对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大B解析：BAC．若是台灯的插头处导线相碰造成短路或者台灯的开关里导线相碰造成短路，那么当插头插入插座时，空气开关就会跳闸，而不会等到闭合开关的瞬间再跳闸，故AC不符合题意；B．若台灯的灯座内导线相碰造成短路，闭合开关的瞬间相当于火线和零线不经用电器之间相连，此时电流会过大，空气开关会跳闸，故B符合题意；D．台灯的功率一般不会超过100W，所以台灯不会造成电路的总功率过大，故D不符合题意。

第十九章生活用电单元提升检测卷〔满分是100分，时间是90分钟〕一、选择题〔每一小题3分，一共45分〕5A，那么它可能是〔〕。

A．家用空调机；B．台灯；C．电视机；D．电风扇【解析】根据我们对平时生活中的常用用电器知识的理解，答复此题。

A：家用空调的电功率约为1000W，工作电流约为5A；故A正确。

B：台灯工作时的功率约为40W，电流大约是，故B错误。

C：电视机工作时的功率约为100W，电流大约是，故C错误。

D：电风扇工作时的功率约为100W，电流大约是，故D错误。

【答案】A。

【考点】家用电器知识、电流大小的判断。

平安用电，以下说法正确的选项是〔〕。

A．将开关安装在灯泡和零线之间；B．用湿抹面擦拭电灯；C．发生触电事故后，先切断电源再救人；D．在高压线附近放风筝【解析】A：应把开关接在电灯与火线之间，故A错误。

B：水容易导电，用湿抹面擦拭电灯会造成触电，故B错误。

C：发生触电事故后，先切断电源再救人是正确的做法，故C正确。

D：在高压线附近放风筝有触电的危险，故D错误。

【答案】C。

【考点】平安用电原那么。

3.同学们在学习“生活用电〞知识的过程中，进展了讨论交流，以下说法不正确的选项是〔〕。

A．我国家庭电路的电压是220V；B．有金属外壳的电器要用三孔插座；C．电器设备失火，应迅速用水灭火；D．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源【解析】〔1〕家庭电路电压是220V；〔2〕为了防止人发生触电事故，所以有金属外壳的电器要用三孔插座；〔3〕水是导体，电器设备失火，应迅速切断电源后用水灭火；〔4〕发现有人触电，不能用手直接拉动触电的人体，应该先切断电源。

A：据课本知识可知，家庭电路电压是220V，故A正确。

B：为了防止人发生触电事故，所以有金属外壳的电器要用三孔插座，故B正确。

C：水是导体，电器设备失火，应迅速切断电源后用水灭火，故C错误。

D：据平安用电可知，发现有人触电，不能用手直接拉动触电的人体，应该先切断电源，故D正确。

人教版九年级全一册物理第十九章《生活用电》单元提升卷一、单选题1．如图为一新型防触电插座的原理图。

它是在普通插座的基础上，添加了一个弹簧开关控制火线，通过插头按压弹簧开关来接通火线，即实现了“使用时通电，不用时断电”的功能，防止使用者不慎触电或小孩在没有大人看护的情况下因玩弄插座而触电。

下列关于防触电插座的说法中正确的是（）A．进线接头M接火线，N接零线B．进线接头M和N均可接火线或零线C．水平隔板用来限制弹簧开关在水平方向移动，防止左右前后晃动D．水平隔板用来防止弹簧开关在竖直方向的上下运动2．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光3．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。

下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路4．下列关于家庭电路的认识中，正确的是（）A．小明新网购的电饭锅电源线，使用时闻到橡胶的焦糊味，是因为这电源线过短B．小亮家的电热毯通电后指示灯不亮，检修时发现是电热丝断了，他把电热丝的两个断头连接起来，继续使用C．小红将电吹风的三线插头插入某插座时，漏电熔断保护器自动切断电路，检修时发现熔断器中的熔丝完好．其原因可能是这个三线插座中的零线和地线接错了D．小华家由于所装的插座不多，为方便他就将多个大功率用电器同时使用一个插座．5．如图所示，鸟A提示鸟B：“快飞，你会触电的！有危险！”鸟B说：“你怎么不怕？”你认为鸟A下面几种回答中，最符合物理事实的是( )A．我也有触电的危险，我这就飞走B．我没有触电危险，因为我是绝缘体C．我没有触电危险，因为我被导线短路了D．我没有触电危险，因为我可以承受很大的电流6．将阻值为10Ω的电阻丝接在电源两端，通电10min，电流所做的功是2.16×103J，若将阻值为5Ω的电阻丝接入同一电源的两端，通电20min，电流做功的多少是（）A．2.16×103J B．1.25×103J C．6.0×103J D．8.64×103J7．为了节能、方便,有的楼道照明灯使用声、光控开关,其原理是:光控开关在黑暗时闭合,声控开关在有声音时闭合．图所示的电路图中实现只在黑暗且有声音时灯才亮的电路原理图是( )A．B．C．D．二、填空题8．某同学把断开开关的台灯的插头刚刚插进电源插座时，干路中的保险丝立即被熔断，若导线均完好，则发生这种情况的最大可能是________短路；若只有在闭合台灯开关时，才发生上述情况，则引起故障的最大可能是________短路．9．光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图所示。

《第十九章生活用电》单元测试卷一、选择题1 .如图标记中，用来提示“有电危险”的是（）A．B．C．D．2．以下说法中正确的选项是（）A．闸刀开关安装在电能表以前，目的是控制整个家庭电路；B．电能表安装在进户线以后，用来量度家庭所耗费的电功率的多少；C．电灯和插座都并联在由火线和零线构成的家庭电路上；D．电灯与控制它的开关并联3．小明把台灯插头插入插座，当他闭合台灯开关时．室内其余电灯所有熄灭．检查发现保险丝熔断．造成这一故障的原由可能是（）A ．灯座短路B ．插座短路C．插头短路 D ．开关短路4．以下各图中，切合安全用电原则的是（）A．电器失火时先切断电源B．湿衣服晾在电线上C．用湿布擦拭电器D．用电器未加接地保护5．将以下图完满的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（）A．该接线板的连结线内只有火线和零线两根导线B．台灯与指示灯串连，并受开关S 控制C．台灯与指示灯并联，开关S 在干路上D．该接线板上有 5 个插孔会使检测的测电笔氖管发光6．以下说法中正确的选项是（）A．只需有电流经过人体就会触电B．为了安全，不要接触低压线路，不要靠近高压设施C．只有高压线路才会发生触电，低压线路是不会发生触电事故的D．以上说法中都不正确7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为假如不接地（）A．家用电器不可以工作B．家用电器的寿命会缩短C．人接触家用电器时可能发生触电事故D．家用电器耗费电能会增添8．以下图的家庭电路中，有两个器件连结错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座9．在表演台上，某人宣称拥有特异功能﹣﹣“不怕电”．他把灯泡接到家庭电路的两根电线上，灯泡亮．取下灯泡后，他用双手同时抓住这两根电线芯，并让他人用测电笔触其肌肤，大家见氖管发光而目瞪口呆．对此，某班同学睁开议论后形成以下看法，此中正确的选项是（）A．这人或许真有不导电的特异功能B．这人与大地之间必定有优秀的绝缘C．他去抓那两根电线前，火线已被助手切断D．他去抓那两根电线前，零线已被助手切断10．本来室内的电灯正常发光，当把台灯的插头插入插座时（台灯的开关断开），室内的灯所有熄灭，熔丝熔断，发生这一现象的原由是（）A ．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处本来就有短路二、填空作图题11．如图是家庭电路的表示图．（ 1）请把该电路连结完好．（ 2）把开关接入电路时，要与所控制的用电器联；插座与灯泡应当是联；当家庭电路需要检修或改换灯泡时，一定使总开关处于状态，以保证安全操作．12．电压越高对人越，因为一旦触电，会有较大的经过人体，经考证明，只有不高于V 的电压才是安全的．13．鉴别火线和零线能够用，如图中所示的 A 、 B 两种使用测电笔的方法中，正确的是．如图 C 所示，表示接触的是线．14．保险丝的作用是：当电路中有过大的电流经过时，保险丝上产生的过多，使它的温度，于是保险丝，自动电路，起到保险作用．15．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原由可能是电磁炉插头内部发生，也可能是电路顶用电器的过大．16．图中 A ． B 两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A 点时，他触电，用手直接接触 B 点时，他触电（选填“会”或“不会”）．17．请将图中的“光控开关”、“声控开关”、灯泡用笔划线取代导线正确连入电路，设计出只有在光芒很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．18．在如图中，请用笔划线取代导线将三孔插座、电灯和开关正确连入家庭电路．19．请在图中连结家庭电路的电路图．要求：L 1灯、 L 2灯并联，开关S 控制两盏灯．三、分析题（20题 6 分，21题 8 分，22题 6 分共 20分）20．有关资料表示：人体出汗或湿润时电阻为200～ 800Ω；人体中的电流超出30mA 时将会造成生命危险．若某人身体湿润时的电阻为440Ω，则当他接触电压为220V 的照明电路时，经过他的电流为mA ，请依据计算结果为图配上讲解词：．21．中考前，因为气温偏高，小明的妈妈为了让他有一个更好的学习环境，专门买了一台冷热两用的空调安装在他的房间．这台空调的说明书中主要数据如表，问：电压220V额定制冷功率1320W频次50Hz额定制热功率1420W（ 1）使用空调机应选如图中的插座（选填“A ”或“B”）．（ 2）空调正常制冷时电流为多少？（ 3）连续正常制冷30min 耗费的电能为多少kW ?h？（ 4）夏季因为空调使用许多，供电系统负荷增大，应怎样使用空调有益于节能？（答出一点即可）22．小军同学在学习了电路和安全用电的有关知识后，回家对家里的用电器及用电状况进行了全面检查，检查记录以下表．用电器照明灯电冰箱电视机电饭煲洗衣机电脑额定功40160100800200120率 /W数目1511111此外闸刀开关上保险丝的熔断电流为20A ，电能表上标有“220V10（ 20） A”．（1）礼拜天正午，小军用电饭煲烧饭，同时观看电视新闻，为了节俭能源，只开了厨房里的一盏灯，恰巧电冰箱正在工作．求这时小军家的电路中的总电流是多大．（ 2）小军的父亲母亲想在现有的电路上再安装一台1500W 的空调，请经过计算说明能否可行．《第 19 章生活用电》单元测试卷参照答案与试题分析一、选择题1.如图标记中，用来提示“”）有电危险的是（A．B．C．D．【考点】物理知识．【专题】其余综合题．【剖析】各样标记牌在生活中的使用十分宽泛，在解题时可依据标记牌中的出现的图标，联系相应的生活现象进行解题．【解答】解： A 、图中所示标记是有电危险的标记，切合题意，故 A 正确；B、图中所示标记是此路段严禁骑自行车，与题意不符，故 B 不正确；C、图中所示标记是限重牌，表示不可以超出20t，与题意不符，故 C 不正确；D、图中所示标记是严禁鸣喇叭的标记，与题意不符，故 D 不正确．应选 A．【评论】可否从图标中找到对应的生活现象是本题的解题重点所在．2．以下说法中正确的选项是（）A．闸刀开关安装在电能表以前，目的是控制整个家庭电路；B．电能表安装在进户线以后，用来量度家庭所耗费的电功率的多少；C．电灯和插座都并联在由火线和零线构成的家庭电路上；D．电灯与控制它的开关并联【考点】家庭电路的连结．【剖析】依据家庭电路中的各构成部分的作用和关系剖析．【解答】解： A 、说法错误，电能表应接在闸刀开关的前方．B、说法错误，电能表安装在进户线以后，用来量度家庭所耗费的电能的多少．D、说法错误，开关为了控制灯，应与灯串连．应选 C．【评论】本题考察了家庭电路中的连结方式温次序．家庭电路中各构成的先后次序为：进户线，电能表，总开关，保险装置，开关，用电器，插座等；家用电器为了相互工作不影响而采纳了并联的连结方式．3．小明把台灯插头插入插座，当他闭合台灯开关时．室内其余电灯所有熄灭．检查发现保险丝熔断．造成这一故障的原由可能是（）A ．灯座短路B ．插座短路C．插头短路 D ．开关短路【考点】家庭电路的故障剖析．【剖析】家庭电路中的保险丝熔断的原由有两个：一是用电器的总功率过大；二是发生短路．由生活知识可知，台灯的功率一般较小，所以造成保险丝熔断的原由不会是因台灯的功率过大，这两种状况都是因为发生短路造成的．【解答】解：在台灯插头插入插座，闭合开关后，室内其余电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故 A 选项切合题意， C 选项不合题意；台灯插头未插入插座时室内电灯正常发光，所以插座处没有短路，故 B 选项不合题意；开关和用电器是串连连结，是控制电路的通断，所以开关不会造成短路，故 D 选项不切合题意．应选A．【评论】本题考察对家庭电路故障的剖析判断能力．解题的重点是要理解家庭电路中保险丝熔断是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．4．以下各图中，切合安全用电原则的是（）A．电器失火时先切断电源B．湿衣服晾在电线上C．用湿布擦拭电器D．用电器未加接地保护【考点】安全用电原则．【专题】应用题．【剖析】安全用电的知识：（1）电器失火或发生触电事故时，先切断电源，再进行救人或灭火；（2）湿衣服中的水是导体，湿衣服晾在电线上易发生触电事故；（3）湿布中的水是导体，湿布擦拭电器易发生触电事故；（4）用电器的金属外壳必定加接地线，以防一旦漏电时发生触电事故．【解答】解： A 、电器失火先切断电源，切合安全用电原则．B、湿衣服晾电线上易触电，不切合安全用电原则．C、湿布擦电器易触电，不切合安全用电原则．D、电器未接地线一旦漏电时会发生触电事故，不切合安全用电原则．应选 A．【评论】电器失火或人触电时，第一要切断电源，再进行急救或灭火；湿衣服、湿布绝不可以触碰电线、电器；有金属外壳的电器必定用三孔插座，使外壳接地．5．将以下图完满的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（）A．该接线板的连结线内只有火线和零线两根导线B．台灯与指示灯串连，并受开关S 控制C．台灯与指示灯并联，开关S 在干路上D．该接线板上有 5 个插孔会使检测的测电笔氖管发光【考点】插座的结构与工作方式．【专题】电与热、生活用电．【剖析】（ 1）三角插头的中间脚一定接地；（2）插座与指示灯是并联的；指示灯与开关是串连的；（3）火线能使测电笔的氖管发光．【解答】解： A 、依据图示可知，该插头为三脚插头，所以相连的线有火线、零线和地线，故 A 错误；BC 、开关控制台灯和指示灯，而台灯和指示灯互不影响，所以台灯与指示灯并联，开关S在干路上，故 B错误，C正确；D、从接线板上能够看出，两个三孔插座，两个两孔插座，所以一共有四个插孔与火线相连，即四个插孔能使测电笔氖管发光，故 D 错误．应选 C．【评论】本题考察插座的结构和接线原理，以及并联电路的特色和开关的作用，属于基础题．6．以下说法中正确的选项是（）A．只需有电流经过人体就会触电B．为了安全，不要接触低压线路，不要靠近高压设施C．只有高压线路才会发生触电，低压线路是不会发生触电事故的D．以上说法中都不正确【考点】安全用电原则．【剖析】依据触电的电流、触电的种类剖析．B、正确．为了安全，不要接触低压线路，不要靠近高压设施，这是安全用电的原则．C、错误，当人体的不一样部位分别接触火线和零线，或人站在大地上身体的某一部位接触火线时，就会触电．D、错误．应选 B．【评论】本题考察了触电的种类和安全用电的原则．7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为假如不接地（）A．家用电器不可以工作B．家用电器的寿命会缩短C．人接触家用电器时可能发生触电事故D．家用电器耗费电能会增添【考点】家用电器；插座的结构与工作方式．【剖析】三孔插座中多出的一个脚是用来接地线的．【解答】解：洗衣机、电冰箱等家用电器都使用三孔插座，是因为这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即使漏电，电流也就经过地线，流入大地，而防备了触电事故的发生．应选 C．【评论】本题考察了洗衣机、电冰箱等家用电器都使用三孔插座的原由：为了防备触电．8．以下图的家庭电路中，有两个器件连结错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座【专题】错解剖析题．【剖析】（ 1）保险丝不是在零线和火线上各接一根保险丝，而是只在火线上接一根，这样不是为了节俭，而是为了更安全，假如零线和火线各接一根保险丝，假如零线上的保险丝熔断，电路处于断开状态，可是电路中还连结着火线，接触电路会发生触电事故．（2）开关控制灯泡的正确连结方法：火线第一进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）两孔插座的连结方法：左孔接零线，右孔接火线．当插座长进入大功率的用电器时，还要在火线上串连一根保险丝．（4）三孔插座的连结方法：三孔接地线；左孔接零线；右孔接火线．【解答】解：（ 1）进户线进入用户，第一接入总开关，总开关的后边接入保险丝，保险丝只在火线上接一根，不是为了节俭，而是为了更安全．当保险丝熔断后，家庭电路和火线断开，防备触电事故的发生．图中总开关和保险丝连结正确．不切合题意．（2）开关控制灯泡时，火线第一进入开关，而后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．开关既能控制灯泡，又能在灯泡破坏后，断开开关，切断火线，安全的改换灯泡．图中带开关的灯泡连结错误．切合题意．（3）两孔插座左孔接零线，右孔接火线．当插座长进入大功率的用电器时，还要在火线上串连一根保险丝．这样在电流过大时，能自动切断电源，起到保险作用．图中连结正确，不切合题意．（4）三孔插座的三孔接地线，左孔接零线，右孔接火线．当金属外壳的用电器插入三孔插座时，金属外壳的用电器漏电时，接触用电器防备触电事故的发生．图中连结错误，切合题意．应选 C．【评论】（ 1）掌握家庭电路中，总开关、保险丝、灯泡、开关、两孔插座、三孔插座的连结方法．（2）掌握保险丝、开关、三孔插座的作用．9．在表演台上，某人宣称拥有特异功能﹣﹣“不怕电”．他把灯泡接到家庭电路的两根电线上，灯泡亮．取下灯泡后，他用双手同时抓住这两根电线芯，并让他人用测电笔触其肌肤，大家见氖管发光而目瞪口呆．对此，某班同学睁开议论后形成以下看法，此中正确的选项是（）A．这人或许真有不导电的特异功能B．这人与大地之间必定有优秀的绝缘C．他去抓那两根电线前，火线已被助手切断【考点】触电危害及常有的触电种类与预防．【专题】应用题；电与热、生活用电．【剖析】大批的事实证明，对人体的安全电压为不高于36V ，火线上的电压对人体是不安全的，当人与火线相接而没有发生触电，说明此时人体上没有电流经过．【解答】解：火线与零线和大地的电压是220V ，大大超出了安全电压，而触电是人体经过的电流达到必定值才会发生，当用测电笔触这个人的肌肤，氖管发光而没有发生触电，说明此时电流极其微弱，而没有测电笔测时，因为零线断开，没法形成回路，是没有电流经过的，故是零线断开了，同时人与大地之间必定有优秀的绝缘．应选 BD．【评论】本题考察了触电发生的条件：当人体经过的电流达到必定的数值时，才会发生触电．在本题中，当人体只与火线接触，而没有与大地及零线接触，是不会造成触电的．10．本来室内的电灯正常发光，当把台灯的插头插入插座时（台灯的开关断开），室内的灯所有熄灭，熔丝熔断，发生这一现象的原由是（）A ．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处本来就有短路【考点】家庭电路的故障剖析．【专题】压轴题．【剖析】熔丝熔断的原由有两个：总功率过大或发生短路．【解答】解：加入台灯时，不行能是总功率过大，只好是插头插入插座时发生了短路而使室内的灯所有熄灭，熔丝熔断．应选 B．【评论】本题考察了熔丝熔断的故障的判断．二、填空作图题11．如图是家庭电路的表示图．（ 1）请把该电路连结完好．（ 2）把开关接入电路时，要与所控制的用电器串联；插座与灯泡应当是并联；当家庭电路需要检修或改换灯泡时，一定使总开关处于断开状态，以保证安全操作．【考点】家庭电路的连结．【专题】电与热、生活用电．【剖析】（ 1）本题要抓住家庭电路的连结次序：电能表、闸刀开关、保险盒和用电器等，与灯泡相连的开关一定控制火线．（2）开关与被控制的用电器之间为串连连结；家庭电路中，各用电器之间，用电器与插座之间，插座与插座之间为并联连结；为了安全起见，检修电路时，一定切断电源．【解答】解：（ 1）家庭电路的连结次序：电能表、闸刀开关、保险盒和用电器等，与灯泡相连的开关一定控制火线．如图：（2）开关与所控制的用电器串连连结；家庭电路中，插座与用电器之间为并联连结，故各用电器的插座与灯泡应当是并联；当家庭电路需要检修或改换灯泡时，一定使总开关处于断开状态，这样能够保证安全操作．故答案为：（ 1）见以下图：（ 2）串；并；断开．【评论】本题考察开关与被控制用电器之间的连结、家庭电路中各用电器之间的连结以及安全用电原则，属于基础题．12．电压越高对人越危险，因为一旦触电，会有较大的电流经过人体，经考证明，只有不高于36 V 的电压才是安全的．【考点】欧姆定律的变形公式．【专题】应用题；欧姆定律．【剖析】触电是人体直接或间接接触火线，并与零线或大地构成通路造成的，当电流超出必定数值时，人就会有生命危险；对人体的安全电压是不高于36V ．【解答】解：人体的电阻必定，人接触的电压越高时，依据欧姆定律I=可知，经过人体的电流就会很大，就会越危险；一般来说， 36V 为安全电压，即不高于36V 的电压对人体是安全的．故答案为：危险；电流；36．【评论】本题考察欧姆定律的内容及安全电压，属物理规律的简单应用．13．鉴别火线和零线能够用测电笔，如图中所示的 A 、 B 两种使用测电笔的方法中，正确的选项是B ．如图 C 所示，表示接触的是火线．【考点】测电笔的使用．【专题】电与热、生活用电．【剖析】用测电笔来鉴别火线与零线，使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．【解答】解：① 测电笔是用来检测火线和零线的工具；②使用时笔尖接触被测导线，手应当接触笔尾金属体，所以 B 使用方法正确；③图 C 中氖管发光，则笔尖接触的是火线．故答案为：测电笔；B；火．【评论】本题考察了测电笔的用途和正确使用，测电笔是平时生活中常常用获得的判断电路简单故障的工具，作为一项技术，学生要掌握．14．保险丝的作用是：当电路中有过大的电流经过时，保险丝上产生的热量过多，使它的温度过高，于是保险丝熔断，自动切断电路，起到保险作用．【考点】熔断器的作用及保险丝的选择方法．【专题】电与热、生活用电．【剖析】保险丝往常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流经过时，保险丝发热自动熔断，切断电路，进而起到保护电路的作用．【解答】解：保险丝用电阻较大、熔点较低的铅锑合金制成，这样做是为了当电路中的电流过大时，故答案为：热量；过高；熔断；切断．【评论】本题主要考察学生对保险丝的结构和作用的认识和掌握，是一道基础题．15．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原由可能是电磁炉插头内部发生短路，也可能是电路顶用电器的总功率过大．【考点】家庭电路电流过大的原由．【专题】应用题；压轴题．【剖析】空气开关“跳闸”是因为电路中电流过大．电路中电流过大有两种原由：一是电路顶用电器的总功率过大，二是电路发生了短路．【解答】解：在家庭电路中，因电流过大致使空气开关“跳闸”的原由有：（ 1）电路中发生短路故障；（2）电路顶用电器的总功率过大，造成干路电流过大．故答案为：短路、总功率．【评论】本题考察了家庭电路中电流过大的原由．要切记．16．图中 A ． B 两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A 点时，他会触电，用手直接接触 B 点时，他不会触电（选填“会”或“不会”）．【考点】触电危害及常有的触电种类与预防．【剖析】触电包含单线触电和双线触电．单线触电指的是站在地面上，单手接触火线；双线触电指的是无论站在什么地方，一手接触火线，一手接触零线．【解答】解： A 点是和火线连结在一同的，站在地面上的人接触 A 点就相当于接触火线，会造成触电事故；B 点是和零线连结在一同的，站在地面上的人接触 B 点就相当于接触零线，不会造成触电事故．故答案为：会；不会．【评论】本题考察触电的种类，解答本题的重点是我们要知道两点：一是触电的种类，二是判断AB 两点是火线的延长仍是零线的延长．17．请将图中的“光控开关”、“声控开关”、灯泡用笔划线取代导线正确连入电路，设计出只有在光芒很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．【考点】串、并联电路的设计；家庭电路的连结．【专题】作图题；压轴题；电流和电路．【剖析】（1）只有在光芒很暗且有声音时灯才亮说明两开关不可以独立工作、相互影响即为串连；连结电路时应注意开关控制火线，且火线接入灯尾金属点，零线接入螺旋套；（ 2）三孔插座的接线方法是要求“左零右火上接地”．【解答】解：（ 1）灯泡与两个开关串连，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；（ 2）三孔插座与灯泡并联，其接法为：左零右火上接地，作图以下：【评论】本题考察了声、光控灯和三孔插座的接线方法，重点是依据题意得出两开关的连结方式和注意安全用电的原则．18．在如图中，请用笔划线取代导线将三孔插座、电灯和开关正确连入家庭电路．【考点】家庭电路的连结．【专题】电与热、生活用电．【剖析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火。

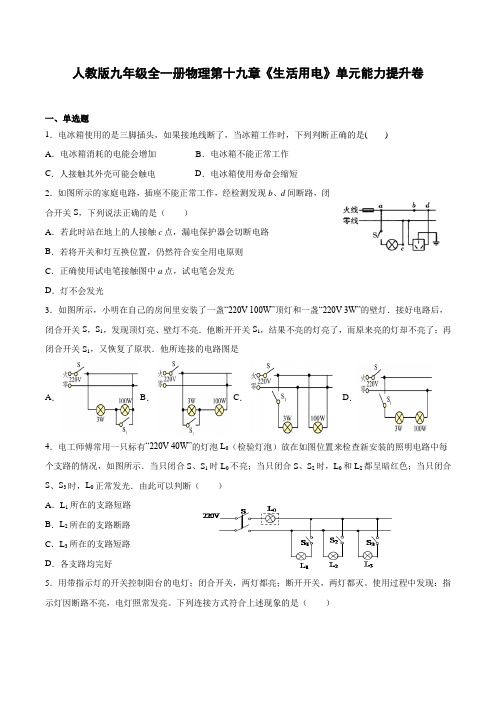

人教版九年级全一册物理第十九章《生活用电》单元能力提升卷一、单选题1．电冰箱使用的是三脚插头，如果接地线断了，当冰箱工作时，下列判断正确的是( )A．电冰箱消耗的电能会增加B．电冰箱不能正常工作C．人接触其外壳可能会触电D．电冰箱使用寿命会缩短2．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（）A．若此时站在地上的人接触c点，漏电保护器会切断电路B．若将开关和灯互换位置，仍然符合安全用电原则C．正确使用试电笔接触图中a点，试电笔会发光D．灯不会发光3．如图所示，小明在自己的房间里安装了一盏“220V 100W”顶灯和一盏“220V 3W”的壁灯．接好电路后，闭合开关S，S1，发现顶灯亮、壁灯不亮．他断开开关S1，结果不亮的灯亮了，而原来亮的灯却不亮了；再闭合开关S1，又恢复了原状．他所连接的电路图是A．B．C．D．4．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）放在如图位置来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好5．用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。

使用过程中发现：指示灯因断路不亮，电灯照常发亮。

下列连接方式符合上述现象的是（）A．B．C．D．6．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光二、填空题7．我国供生产和生活用的交流电，周期是________，频率为________，电流的方向每秒钟会改变______次．8．如图是小许家中关于家庭电路的几个器件：（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；（3）如图（3）所示是测电笔的结构示意图。

一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物B解析：BA．插排上使用多个大功率电器可导致家庭电路电流过大，容易引起火灾，故A不符合题意；B．冰箱的金属外壳一定要接地是为了防止金属外壳带电使人触电，故B符合题意；C．使用绝缘层破损的电线供电容易引起触电事故，故C不符合题意；D．用电暖气烘烤湿潮的衣物容易引起触电事故，故D不符合题意。

故选B。

2．如图是某同学家使用插座时的情形，下列做法可行的是（）A．不需理会继续使用B．减少同时使用的大功率用电器C．在供电箱的熔断器中更换更粗的熔丝D．在该插座上再插入一个插座供其它用电器使用B解析：BA．使用插座时接入的用电器过多则总功率过大，电压一定，由PIU可知插座中电流过大，易发生火灾，此项不可行，故A不符合题意；B．使用插座时要减少同时使用的大功率用电器，此项可行，故B符合题意；C．组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；换较粗的保险丝，当电流过大时不能熔断，起不到保护作用，容易引起火灾，此项不可行，故C不符合题意；D．在该插座上再插入一个插座供其它用电器使用，会使得此插座的电流更大，更易烧毁插座，此项不可行，故D不符合题意。

故选B。

3．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用D解析：DAB．换用一盏“220V 60W”的灯泡或“220V15W”替换原来的灯泡接入原电路中使用，因灯泡的额定电压不变，功率无论变大变小，灯泡的实际功率总会超过额定功率导致烧坏，故AB不符合题意；C．两灯并联后接在电路中，由并联电路电压的规律，电源电压仍超过两灯的额定电压，故两灯均容易熔断，故C不符合题意；D．换用两只“220V 100W”的灯泡串联，根据串联电路电压的规律，每个灯的实际电压等于电源电压的二分之一，故为了延长寿命，应用两个灯泡串联接在电路中，故D符合题意。

人教版九年级物理19章生活用电单元检测一、选择题1.家庭电路的室内电路从进户线开始,正确的顺序是( )A. 电能表→保险装置→总开关→用电器B. 电能表→总开关→保险装置→用电器C. 总开关→电能表→保险装置→用电器D. 总开关→保险装置→电能表→用电器2．下面有关用电安全的做法错误的是 ( )A．避免同时使用过多的大功率用电器B．用铁丝替代保险丝以节省成本C．空气开关跳闸后先检查电路，确定电路没有问题再复位D．购买金属外壳的电器尽量选用三脚插头的3. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形。

如图所示试验电路的连接符合要求的是( )A. B. C.D.4．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路B．电路中某处发生短路C．电路中的用电器总功率过大D．保险丝的额定电流过小5. 小红的妈妈从市场上买了一只廉价台灯,装上“220 V 25 W”的灯泡后,将插头插入家庭电路的时候,室内电灯立即全部熄灭。

原因可能是( )A. 插头与插座接触不良B. 灯泡的灯丝断了C. 台灯的灯座内短路D. 台灯的插头内断路6．下列做法中符合安全用电原则的是 ( )A．家庭电路中可用钢丝来替换保险丝B．用电器的金属外壳不用接地线C．发现有人触电后，要立即切断电源D．在高压输电线下钓鱼7. 小红家里的空气开关有一天突然“跳闸”了,她赶紧关掉家里所有的用电器,然后再去将空气开关复位,但开关又立即跳闸,这可能是因为( )A. 电路中有短路现象B. 电路中有断路现象C. 电路中用电器的总功率过大D. 空气开关的额定电流过小8. 如图甲所示,墙壁上线盒内有三根电线,其中红色为火线、蓝色为零线、黄绿色为地线,现将三孔插座与三根电线连接,图乙中接线情况正确的是( )A. B.C. D.9. 生命可贵、安全第一!在如图所示的各种情况下,人体不会触电的是( )A. 甲B. 乙C. 丙D. 丁10. 家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是( )A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态C. 可能是插头插入这个插座时,导致火线和零线相接触形成了短路D. 可能是同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸11. 许多家用电器的三脚插头有一特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,如图所示.这样设计是为了( )A. 插头插入插座时,电器外壳先接地;拨出时,电器外壳后离开地线B. 方便识别火线和零线插脚C. 延长插头使用寿命D. 使插头的造型更美观12. 高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线,如图中的甲、乙两图。
