《交流调速系统》课后习题答案第5章闭环控制得异步电动机变压调速系统5-1异步电动机从定子传入转子得电磁功率中，有一部分就是与转差成正比得转差功率根据对处理方式得不同，可把交流调速系统分成哪几类？并举例说明。

答:从能量转换得角度上瞧，转差功率就是否增大，就是消耗掉还就是得到回收，就是评价调速系统效率高低得标志。

从这点出发，可以把异步电机得调速系统分成三类。

1）转差功率消耗型调速系统：这种类型得全部转差功率都转换成热能消耗在转子回路中降电压调速、转差离合器调速、转子串电阻调速都属于这一类。

在三类异步电机调速系统中，这类系统得效率最低，而且越到低速时效率越低，它就是以增加转差功率得消耗来换取转速得降低得（恒转矩负载时）。

可就是这类系统结构简单，设备成本最低，所以还有一定得应用价值。

2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通过变流装置馈出或馈入，转速越低，能馈送得功率越多，绕线电机串级调速或双馈电机调速属于这一类。

无论就是馈出还就是馈入得转差功率，扣除变流装置本身得损耗后，最终都转化成有用得功率，因此这类系统得效率较高，但要增加一些设备。

3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。

其中变极对数调速就是有级得，应用场合有限。

只有变压变频调速应用最广，可以构成高动态性能得交流调速系统,取代直流调速；但在定子电路中须配备与电动机容量相当得变压变频器，相比之下,设备成本最高。

5-2有一台三相四极异步电动机，其额定容量为5、5kW,频率为50Hz,在某一情况下运行自定子方面输入得功率为6、32kW,定子铜损耗为341W,转子铜损耗为237、5W,铁心损耗为167、5W,机械损耗为45W,附加损耗为29W试绘出该电动机得功率流程图，注明各项功率或损耗得值，并计算在这一运行情况下该电动机得效率、转差率与转速。

2006-2007(A)一、填空题（每空2分，共10分）1.用三个字来概括概括对控制系统的基本要求是。

2.偶极子指的是。

3.扰动作用下的稳态误差取决于及主反馈通道中的积分环节数目与增益。

4.滞后校正是通过牺牲来换取稳定裕度的增加。

5.上升时间反映了系统能力。

二、选择题（每小题2分，共10分）1.建立系统多项式模型的函数是（）A. zpkB. tfC. ssD. sos2. 关于开环放大倍数对系统性能的影响，错误的是（）A. 提高开环放大倍数，系统的快速性提高，稳定性增强；B. 开环放大倍数与开环相频特性无关；C. 提高开环放大倍数，能够提高系统的稳态精度；D. 开环放大倍数等于０型系统的静态位置误差系数。

3. 控制系统结构如图所示，则系统属于（）A. 开环控制B. 反馈控制C. 按给定补偿D. 按扰动补偿4.以下不属于非线性系统特点的是（）A. 满足叠加性B. 存在自激振荡C.有多个平衡点D. 频率响应会畸变5.设系统开环传递函数为2(3)(1)(0.51)ss s s+++，则开环放大倍数为（）A. ∞；B. 6；C. 12；D. ２三、判断题（每小题２分，共10分）1.为保证系统具有足够的稳定裕度，中频段应有足够的宽度。

（ ）2.闭环极点越远离虚轴，对应的响应分量结束得越早。

（ ）3.引入测速反馈后，可以增大系统的阻尼，改善稳定性，但会使稳态精度下降。

（ ）4.对于最小相位系统，稳定的充要条件是奈氏曲线中正负穿越次数之差为零。

（ ）5.劳斯判据是近似求解系统的闭环极点的作图方法。

（ ） 四、求下列两图所示示系统的传递函数。

其中，T=1s ，K=1。

（12分,每图6分）五、已知系统开环传递函数为100(2)()()(1)(20)s G s H s s s s +=++，试绘制渐近对数幅频特性曲线，并求截止频率与相角裕度。

（14分）六、已知调速系统的方框图如下图所示，请回答下列问题：（12分）（１）分析电网电压发生波动时，系统的调节过程；（4分）（２）反馈系数α应如何整定？PI 调节器的限幅对系统会产生何种影响？（4分） （３）反馈控制的特点与实质是什么？（4分）七、控制系统结构图如图所示。

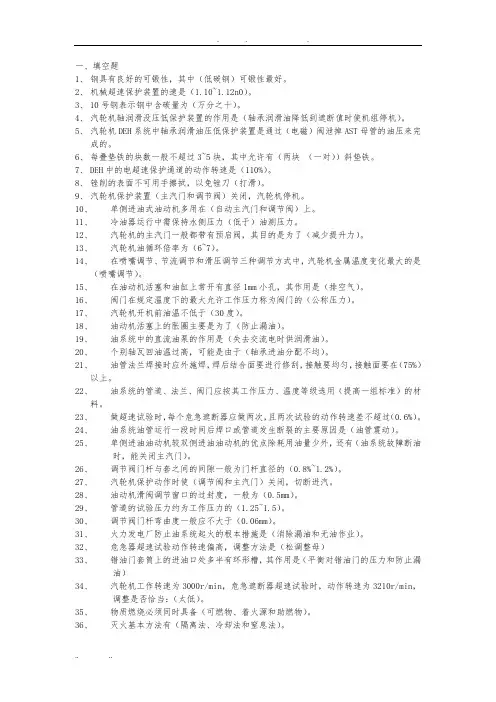

一、填空题1、钢具有良好的可锻性，其中（低碳钢）可锻性最好。

2、机械超速保护装置的速是（1.10~1.12n0）。

3、10号钢表示钢中含碳量为（万分之十）。

4、汽轮机轴润滑没压低保护装置的作用是（轴承润滑油降低到遮断值时使机组停机）。

5、汽轮机DEH系统中轴承润滑油压低保护装置是通过（电磁）阀泄掉AST母管的油压来完成的。

6、每叠垫铁的块数一般不超过3~5块，其中允许有（两块（一对））斜垫铁。

7、DEH中的电超速保护通道的动作转速是（110%）。

8、锉削的表面不可用手擦拭，以免锉刀（打滑）。

9、汽轮机保护装置（主汽门和调节阀）关闭，汽轮机停机。

10、单侧进油式油动机多用在（自动主汽门和调节阀）上。

11、冷油器运行中需保持水侧压力（低于）油测压力。

12、汽轮机的主汽门一般都带有预启阀，其目的是为了（减少提升力）。

13、汽轮机油循环倍率为（6~7）。

14、在喷嘴调节、节流调节和滑压调节三种调节方式中，汽轮机金属温度变化最大的是（喷嘴调节）。

15、在油动机活塞和油缸上常开有直径1mm小孔，其作用是（排空气）。

16、阀门在规定温度下的最大允许工作压力称为阀门的（公称压力）。

17、汽轮机开机前油温不低于（30度）。

18、油动机活塞上的胀圈主要是为了（防止漏油）。

19、油系统中的直流油泵的作用是（失去交流电时供润滑油）。

20、个别轴瓦回油温过高，可能是由于（轴承进油分配不均）。

21、油管法兰焊接时应外施焊，焊后结合面要进行修刮，接触要均匀，接触面要在（75%）以上。

22、油系统的管道、法兰、阀门应按其工作压力、温度等级选用（提高一组标准）的材料。

23、做超速试验时，每个危急遮断器应做两次，且两次试验的动作转速差不超过（0.6%）。

24、油系统油管运行一段时间后焊口或管道发生断裂的主要原因是（油管震动）。

25、单侧进油油动机较双侧进油油动机的优点除耗用油量少外，还有（油系统故障断油时，能关闭主汽门）。

26、调节阀门杆与套之间的间隙一般为门杆直径的（0.8%~1.2%）。

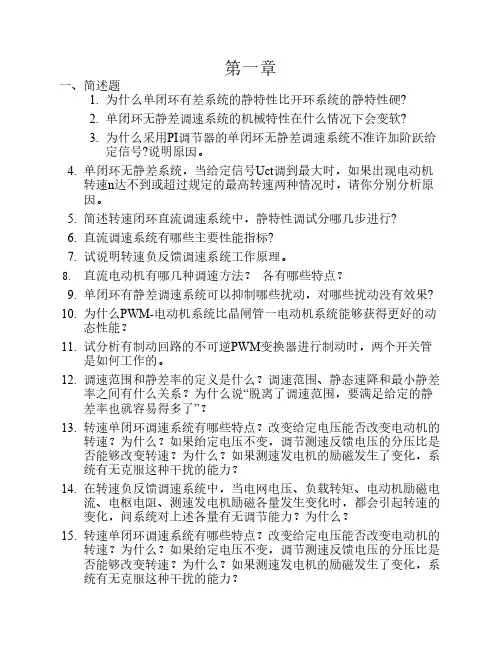

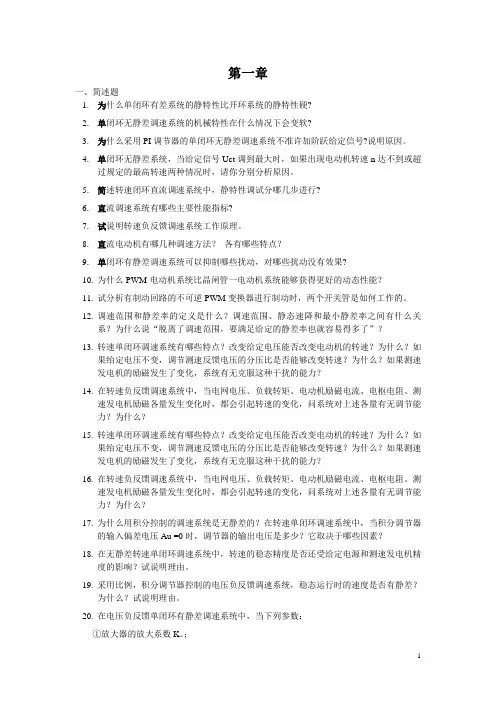

第一章一、简述题1.为什么单闭环有差系统的静特性比开环系统的静特性硬?2.单闭环无静差调速系统的机械特性在什么情况下会变软?3.为什么采用PI调节器的单闭环无静差调速系统不准许加阶跃给定信号?说明原因。

4.单闭环无静差系统，当给定信号Uct调到最大时，如果出现电动机转速n达不到或超过规定的最高转速两种情况时，请你分别分析原因。

5.简述转速闭环直流调速系统中，静特性调试分哪几步进行?6.直流调速系统有哪些主要性能指标?7.试说明转速负反馈调速系统工作原理。

8.直流电动机有哪几种调速方法？各有哪些特点？9.单闭环有静差调速系统可以抑制哪些扰动，对哪些扰动没有效果?10.为什么PWM-电动机系统比晶闸管一电动机系统能够获得更好的动态性能？11.试分析有制动回路的不可逆PWM变换器进行制动时，两个开关管是如何工作的。

12.调速范围和静差率的定义是什么？调速范围、静态速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？13.转速单闭环调速系统有哪些特点？改变给定电压能否改变电动机的转速？为什么？如果绐定电压不变，调节测速反馈电压的分压比是否能够改变转速？为什么？如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？14.在转速负反馈调速系统中，当电网电压、负载转矩、电动机励磁电流、电枢电阻、测速发电机励磁各量发生变化时，都会引起转速的变化，问系统对上述各量有无调节能力？为什么？15.转速单闭环调速系统有哪些特点？改变给定电压能否改变电动机的转速？为什么？如果绐定电压不变，调节测速反馈电压的分压比是否能够改变转速？为什么？如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？16.在转速负反馈调速系统中，当电网电压、负载转矩、电动机励磁电流、电枢电阻、测速发电机励磁各量发生变化时，都会引起转速的变化，问系统对上述各量有无调节能力？为什么？17.为什么用积分控制的调速系统是无静差的？在转速单闭环调速系统中，当积分调节器的输入偏差电压Au =0时，调节器的输出电压是多少？它取决于哪些因素？18.在无静差转速单闭环调速系统中，转速的稳态精度是否还受给定电源和测速发电机精度的影响？试说明理由。

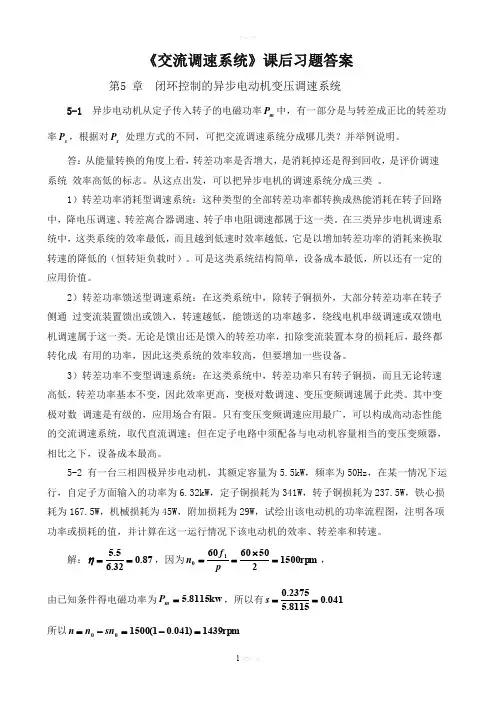

《交流调速系统》课后习题答案第 5 章 闭环控制的异步电动机变压调速系统5-1 异步电动机从定子传入转子的电磁功率m P 中，有一部分是与转差成正比的转差功率s P ，根据对s P 处理方式的不同，可把交流调速系统分成哪几类？并举例说明。

答：从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，是评价调速系统 效率高低的标志。

从这点出发，可以把异步电机的调速系统分成三类 。

1）转差功率消耗型调速系统：这种类型的全部转差功率都转换成热能消耗在转子回路中，降电压调速、转差离合器调速、转子串电阻调速都属于这一类。

在三类异步电机调速系统中，这类系统的效率最低，而且越到低速时效率越低，它是以增加转差功率的消耗来换取转速的降低的（恒转矩负载时）。

可是这类系统结构简单，设备成本最低，所以还有一定的应用价值。

2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通 过变流装置馈出或馈入，转速越低，能馈送的功率越多，绕线电机串级调速或双馈电机调速属于这一类。

无论是馈出还是馈入的转差功率，扣除变流装置本身的损耗后，最终都转化成 有用的功率，因此这类系统的效率较高，但要增加一些设备。

3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低，转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。

其中变极对数 调速是有级的，应用场合有限。

只有变压变频调速应用最广，可以构成高动态性能的交流调速系统，取代直流调速；但在定子电路中须配备与电动机容量相当的变压变频器，相比之下，设备成本最高。

5-2 有一台三相四极异步电动机，其额定容量为5.5kW ，频率为50Hz ，在某一情况下运行，自定子方面输入的功率为6.32kW ，定子铜损耗为341W ，转子铜损耗为237.5W ，铁心损耗为167.5W ，机械损耗为45W ，附加损耗为29W ，试绘出该电动机的功率流程图，注明各项功率或损耗的值，并计算在这一运行情况下该电动机的效率、转差率和转速。

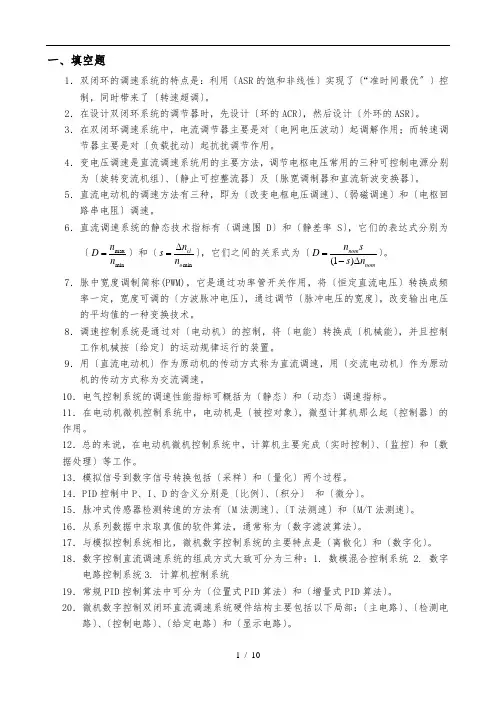

1．双闭环的调速系统的特点是：利用〔ASR 的饱和非线性〕实现了〔“准时间最优〞〕控制，同时带来了〔转速超调〕。

2．在设计双闭环系统的调节器时，先设计〔环的ACR 〕，然后设计〔外环的ASR 〕。

3．在双闭环调速系统中，电流调节器主要是对〔电网电压波动〕起调解作用；而转速调节器主要是对〔负载扰动〕起抗扰调节作用。

4．变电压调速是直流调速系统用的主要方法，调节电枢电压常用的三种可控制电源分别为〔旋转变流机组〕、〔静止可控整流器〕及〔脉宽调制器和直流斩波变换器〕。

5．直流电动机的调速方法有三种，即为〔改变电枢电压调速〕、〔弱磁调速〕和〔电枢回路串电阻〕调速。

6．直流调速系统的静态技术指标有〔调速围D 〕和〔静差率S 〕，它们的表达式分别为〔max min n D n =〕和〔min cl o n s n ∆=〕，它们之间的关系式为〔(1)nom nomn s D s n =-∆〕。

7．脉中宽度调制简称(PWM)，它是通过功率管开关作用，将〔恒定直流电压〕转换成频率一定，宽度可调的〔方波脉冲电压〕，通过调节〔脉冲电压的宽度〕，改变输出电压的平均值的一种变换技术。

8．调速控制系统是通过对〔电动机〕的控制，将〔电能〕转换成〔机械能〕，并且控制工作机械按〔给定〕的运动规律运行的装置。

9．用〔直流电动机〕作为原动机的传动方式称为直流调速，用〔交流电动机〕作为原动机的传动方式称为交流调速。

10．电气控制系统的调速性能指标可概括为〔静态〕和〔动态〕调速指标。

11．在电动机微机控制系统中，电动机是〔被控对象〕，微型计算机那么起〔控制器〕的作用。

12．总的来说，在电动机微机控制系统中，计算机主要完成〔实时控制〕、〔监控〕和〔数据处理〕等工作。

13．模拟信号到数字信号转换包括〔采样〕和〔量化〕两个过程。

14．PID 控制中P 、I 、D 的含义分别是〔比例〕、〔积分〕 和〔微分〕。

15．脉冲式传感器检测转速的方法有〔M 法测速〕、〔T 法测速〕和〔M/T 法测速〕。

第三章 直流调速系统1、开环系统额定静态速降是由什么因素决定的？ 开环系统的静态速降为e d I n C R=∆，其中C 。

为电机所固有的常数，因此开环系统额定静态速降主要由电机的额定电流、电枢回路总电阻决定。

2．试概述闭环调速系统的主要特点。

改变给定电压是否能够改变电动机的转速？ 如果给定电压不变，调整反馈电压的分压比能否改变转速？为什么？如果测速机励磁发生变化，系统有没有克服这种扰动的能力？（1）闭环调速系统的主要特点：a 当给定电压gd U 不变时，加入转速负反馈将使转速大大降低，理想空载转速。

ob n 只是开环k +11，即ok ob n k n +=11。

如果还要维持系统的运动速度基本不变，即ok ob n n =,那么闭环时的U 。

必须比开环时相应提高（k +1）倍。

b ．当负载相同时，闭环系统的静态速降b n ∆将大大减速小，将大大减小，只是开环系统静态速降的k +11。

c ．如果电动机的最高转速相同，对静差率的要求相同，则闭环系统的调速范围是开环系统的（k +1）倍。

（2）给定电压是系统的参考输入量，改变给定电压能够改变电动机的转速。

调整反馈电压的分压比，相当于改变了反馈系数，能够改变电动机的转速。

（3）测速机励磁发生变化引起的扰动，不在反馈环所包围的前向通道中，所以闭环系统没有克服这种扰动的能力？3．转速负反馈系统能减小稳态速降的原因是什么？转速负反馈系统能减小稳态速降的原因是闭环系统的自动调节作用。

在开环系统中，当负载电流增大时，电枢电流d I 在电阻R 上的压降也增大，转速就要降下来。

现在引人了转速负反馈，转速稍有降落，反馈电压人就感觉出来了。

因给定电压gd U 不变，因此加到触发器上的控制电压)(fn gd P C U U K U -=便自动增加了，它可使晶闸管整流电压gd U 增加，电动机转速便相应回升。

由于电枢电压的增量do U ∆补偿do U ∆压降，就使转速基本维持不变。

《电气传动与调速系统》章节测试参考答案第一章电气传动的动力学基础1-1 电气传动系统的运动方程、多轴系统和机械特性一、单选题1.电气传动系统中，除了电源和生产机械外，还有（）A. 发动机、传动机构和控制设备B. 电动机、传动机构和控制设备C. 电动机、传动机构和显示设备D. 电动机、传动机构和显示设备2.动态转矩时，系统处于（）A. 加速运动的过渡状态B. 恒转速稳定状态C. 静止状态D. 减速运动的过渡状态3.电动机为发电状态时，传送到电机的功率（）工作机构轴上的功率A. 小于B. 等于C. 均有可能D. 大于4.在电动机转子、工作机构和传动机构中，飞轮矩所占比重最大的是（）A. 均有可能B. 传动机构C. 工作机构D. 电动机转子5.对于反抗性恒转矩负载，n为正方向时TL为正值，n为负方向时TL也为负值，所以反抗性恒转矩负载特性曲线应在（）内A. 第二和第四象限B. 第二和第三象限C. 第一和第二象限D. 第一和第三象限6.图示机械特性曲线中，（C）是恒功率负载特性。

A. B.C. D.二、判断题7.由电气传动系统作旋转运动时的运动方程可知，T与TL都是有方向的变量，电磁转矩T的正方向与n相同，负载转矩TL的正方向与n相反。

（√）8.将多轴系统折算为一个等效的单轴系统后，折算前后系统传递的功率及系统所存储的动能不变。

（√）9.电动机带动工作机构旋转时，传动损耗由工作机构负担。

（×）10.下放重物时，重物在重力作用下拉着整个系统反向运动，电动机的电磁转矩是制动转矩，传动机构的损耗由电动机承担。

（×）11.起重机的重物升降运动中，重物不论是做提升还是下放运动，重物的重力所产生的负载转矩的方向总是不变的。

（√）12.泵类负载的生产机械中，介质对机器叶片的阻力与转速成正比关系。

（×）1-2 电气传动系统稳定运行条件一、单选题1.电气传动系统稳定运行的必要条件是，电动机的机械特性曲线与负载的机械特性曲线（）A. 要经过原点B. 一定要有交点C. 要在第一象限D. 一定不能有交点2.恒转矩负载稳定运行的充分条件为（）。

《交流调速系统》课后习题答案第 5 章 闭环控制的异步电动机变压调速系统5-1 异步电动机从定子传入转子的电磁功率m P 中，有一部分是与转差成正比的转差功率s P ，根据对s P 处理方式的不同，可把交流调速系统分成哪几类？并举例说明。

答：从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，是评价调速系统 效率高低的标志。

从这点出发，可以把异步电机的调速系统分成三类 。

1）转差功率消耗型调速系统：这种类型的全部转差功率都转换成热能消耗在转子回路中，降电压调速、转差离合器调速、转子串电阻调速都属于这一类。

在三类异步电机调速系统中，这类系统的效率最低，而且越到低速时效率越低，它是以增加转差功率的消耗来换取转速的降低的（恒转矩负载时）。

可是这类系统结构简单，设备成本最低，所以还有一定的应用价值。

2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通 过变流装置馈出或馈入，转速越低，能馈送的功率越多，绕线电机串级调速或双馈电机调速属于这一类。

无论是馈出还是馈入的转差功率，扣除变流装置本身的损耗后，最终都转化成 有用的功率，因此这类系统的效率较高，但要增加一些设备。

3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低，转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。

其中变极对数 调速是有级的，应用场合有限。

只有变压变频调速应用最广，可以构成高动态性能的交流调速系统，取代直流调速；但在定子电路中须配备与电动机容量相当的变压变频器，相比之下，设备成本最高。

5-2 有一台三相四极异步电动机，其额定容量为5.5kW ，频率为50Hz ，在某一情况下运行，自定子方面输入的功率为6.32kW ，定子铜损耗为341W ，转子铜损耗为237.5W ，铁心损耗为167.5W ，机械损耗为45W ，附加损耗为29W ，试绘出该电动机的功率流程图，注明各项功率或损耗的值，并计算在这一运行情况下该电动机的效率、转差率和转速。

电梯调速系统练习题电梯调速系统是现代城市中不可或缺的交通工具。

从高楼大厦到地下建筑，电梯使得人们的出行更加便利。

而电梯调速系统则是保证电梯平稳运行的重要组成部分。

电梯调速系统是如何工作的呢？首先，我们需要了解电梯的基本运行原理。

一部电梯通常由电动机、牵引系统、控制器和调速系统等部分组成。

其中，调速系统起着至关重要的作用，它能够保证电梯在运行过程中的平稳性和安全性。

在电梯调速系统中，调速器是一个关键的组件。

调速器通过控制电动机的输出扭矩，使得电梯在运行中的速度保持在可控范围内。

当电梯启动时，调速器将电动机的输出扭矩逐渐增大，使电梯加速并达到设定的运行速度。

当电梯接近目标楼层时，调速器则逐渐减小电动机的输出扭矩，减速并平稳停靠。

在电梯调速系统中，还有一个重要的问题需要考虑，那就是电梯的负载变化。

通常情况下，电梯的负载是不固定的，每天都会有不同的人乘坐电梯。

而负载的变化会对电梯的运行速度和平稳性产生影响。

为了解决这个问题，电梯调速系统需要根据负载的变化来及时调整电动机的输出扭矩，以保证电梯在不同负载条件下的运行稳定性。

除了负载变化，电梯在运行中还会受到其他因素的干扰，例如风力、震动等。

为了适应这些干扰因素，电梯调速系统还需要具备一定的调节能力。

调节能力是指电梯调速系统对于外部扰动的抵抗能力，它决定了电梯在运行中的平稳性和安全性。

电梯调速系统通常采用反馈控制的方法，通过传感器来实时监测电梯的运行状态，并根据实际情况进行调节。

在实际应用中，电梯调速系统还有许多复杂的算法和策略。

例如，为了提高电梯的效率和响应速度，调速系统可以根据乘客的需求进行智能调度。

当有多个乘客同时乘坐电梯时，调速系统可以综合考虑他们的目标楼层和负载情况，选择最佳的调度策略，从而减少等待时间和提高运行效率。

总之，电梯调速系统作为电梯的重要组成部分，能够保证电梯在运行中的平稳性和安全性。

通过调节电动机的输出扭矩、适应负载变化和干扰因素等，电梯调速系统能够实现电梯的平稳加速和减速，并保持合适的运行速度。

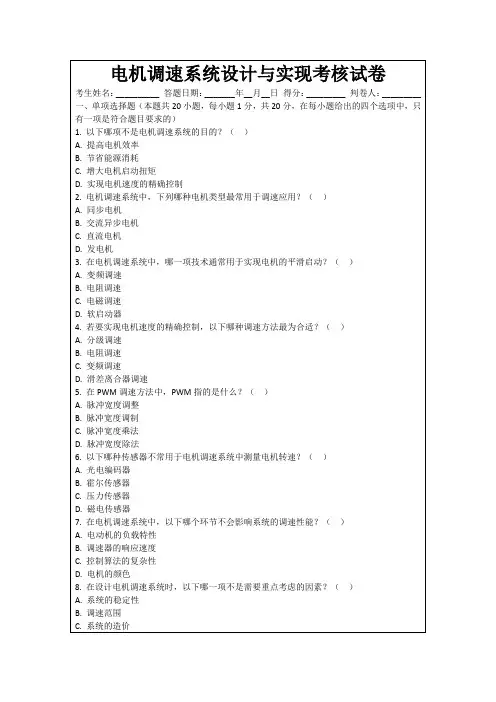

直流调速系统练习题一、选择题1. 直流调速系统中，下列哪种方法可以减小电机的启动电流？A. 串电阻启动B. 星角启动C. 自耦变压器启动D. 变频器启动A. 速度调节器B. 电流调节器C. 位置调节器D. 速度反馈环节A. 无刷直流电机B. 永磁同步电机C. 串励直流电机D. 并励直流电机4. 直流调速系统中，下列哪个参数与电机的转速无关？A. 电枢电流B. 电枢电压C.励磁电流D. 转子电阻二、填空题1. 直流调速系统主要由________、________、________和________四个部分组成。

2. 在直流调速系统中，速度环的反馈信号通常取自________。

3. 直流调速系统中，为了提高系统的动态性能，常采用________控制策略。

4. 直流调速系统的稳态精度主要取决于________的精度。

三、简答题1. 简述直流调速系统中速度闭环和电流闭环的作用。

2. 直流调速系统中的转速反馈环节有哪些类型？分别适用于哪些场合？3. 直流调速系统在启动过程中，为什么需要限制启动电流？4. 简述PWM（脉宽调制）在直流调速系统中的应用。

四、计算题1. 已知一台直流电动机的电枢电阻为0.5Ω，电枢电感为0.01H，励磁电流为2A，电枢电压为220V，求该电动机在额定负载下的转速。

2. 一台直流电动机的额定电压为220V，额定电流为10A，额定转速为1500r/min，求该电动机的额定输出功率。

3. 某直流调速系统采用PI调节器，速度环比例系数为Kp，积分时间常数为Ti，电流环比例系数为Kpi，积分时间常数为Tii。

若系统稳态误差要求小于0.01%，求Kp、Ti、Kpi和Tii的取值范围。

4. 已知一台直流电动机的额定电压为220V，额定电流为10A，额定转速为1500r/min，电枢电阻为1Ω，电枢电感为0.02H。

若采用转速反馈闭环控制，求转速反馈系数Kv的取值范围。

五、判断题1. 在直流调速系统中，电流环的作用是保证电机的快速响应，同时限制电机的最大电流。

座位号 电气传动与调速系统 试题一、填空题：（每空2分，共40分）1. 电气传动系统是将 转变为 的装置。

2.单轴电气传动系统的动力学方程式是 。

3．多轴电气传动系统负载转矩和惯量的折算原则是 和 。

4.负载的机械特性可以分为 机械特性、 机械特性、 机械特性和直线型机械特性等。

5.调速的技术指标是 、 、 和调速时的容许输出。

6.直流他励电动机可采用 和 起动两种方法。

7.直流电动机在 时不能实现反馈制动。

8.一台三相异步电动机，额定功率为Hz 50，额定转速min /960r n N ，额定转差率 为 。

9.三相异步电动机有 、 和 制动状态。

10.晶闸管的导通条件是 和 。

二、名词解释。

（每题5分，共20分）题 号 一 二 三 四 总 分 分 数 得 分评卷人 得 分评卷人1.变频调速2. 晶闸管导通角3.逆变4.电动机的机械特性得分评卷人三、简答题。

（每题10分，共20分）1．电气传动系统稳定运行的必要充分条件是什么？（10分）2. 调速调压的特点是什么？得分评卷人四、计算题。

（每题10分，共20分）1.一台三相异步电动机，其部分铭牌数据如下：0.7/,82.0cos ,4===N st N I I KW P ϕ，效率84.0=η，求额定电流、起动电流。

2.一台他励直流电动机的额定数据如下：.0396min,/1500,8.39,220,5.7Ω=====Ra r n A I V U KW P N N N N 要求拖动N L T T 8.0=的恒转矩负载，采用三级起动，试用解析法求解各级电阻.电气传动与调速系统 试题答案及评分标准一、填空题：（每空2分，共40分）1.电能，机械能；2.dt d J T T L M ω=- 或dtdn GD T T L M ∙=-3752 3. 保持传递的功率不变，系统储存的动能不便；4.恒转矩型、离心式通风机型、恒功率型；5.调速范围，静差率，平滑性；6.降压起动，串电阻；7.o n n <； 8. 0.04 ； 9. 能耗制动、反接制动、反馈制动；10.阳极加正向电压，控制极加正向电压。

《交流调速系统》课后习题答案第 5 章 闭环控制的异步电动机变压调速系统5-1 异步电动机从定子传入转子的电磁功率m P 中，有一部分是与转差成正比的转差功率s P ，根据对s P 处理方式的不同，可把交流调速系统分成哪几类并举例说明。

答：从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，是评价调速系统 效率高低的标志。

从这点出发，可以把异步电机的调速系统分成三类 。

1）转差功率消耗型调速系统：这种类型的全部转差功率都转换成热能消耗在转子回路中，降电压调速、转差离合器调速、转子串电阻调速都属于这一类。

在三类异步电机调速系统中，这类系统的效率最低，而且越到低速时效率越低，它是以增加转差功率的消耗来换取转速的降低的（恒转矩负载时）。

可是这类系统结构简单，设备成本最低，所以还有一定的应用价值。

2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通 过变流装置馈出或馈入，转速越低，能馈送的功率越多，绕线电机串级调速或双馈电机调速属于这一类。

无论是馈出还是馈入的转差功率，扣除变流装置本身的损耗后，最终都转化成 有用的功率，因此这类系统的效率较高，但要增加一些设备。

3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低，转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。

其中变极对数 调速是有级的，应用场合有限。

只有变压变频调速应用最广，可以构成高动态性能的交流调速系统，取代直流调速；但在定子电路中须配备与电动机容量相当的变压变频器，相比之下，设备成本最高。

5-2 有一台三相四极异步电动机，其额定容量为，频率为50Hz ，在某一情况下运行，自定子方面输入的功率为，定子铜损耗为341W ，转子铜损耗为，铁心损耗为，机械损耗为45W ，附加损耗为29W ，试绘出该电动机的功率流程图，注明各项功率或损耗的值，并计算在这一运行情况下该电动机的效率、转差率和转速。

汽机检修调速试题六一、填空题（每题1分，共10分）1.油管法兰焊接时应内外施焊，焊后接合面要进行修刮，接触面均匀且接触在75％以上。

2.油系统中常用的油泵有容积式泵及离心式泵二类，容积式油泵的出油量与系统用油大小无关，且当用油量增大时，油压会大幅降低，而离心式油泵的出油量能随用油量增大而增大，且油压几乎不变。

3.调速系统空负荷试验的主要目的是：测取调速器的静特性、测取传动放大机构静特性、测定同步器的工作范围等。

4.前一个汽门未开足，后一汽门便提前开启，这一提前开启量称为调速汽门重叠度。

重叠度一般为10％。

重叠度过大，局部速度变动率会变小，重叠度过小，局部速度变动率增大。

5.液压调速器的优点是：结构简单、布置方面、迟缓率小、工作灵敏可靠。

6.自动主汽门是一种自动闭锁装置，对它的要求是：动作迅速、关闭严密。

7.调速汽门和自动主汽门门杆与套之间的间隙一般为门杆直径的0.8-1.2%。

8.汽轮机在孤立运行时转速和负荷之间的关系称为调速系统的静态特性。

9.油系统的管道、法兰、阀门应按其工作压力、温度等级提高一级标准选用。

10.调速器的种类，按其工作原理可分为离心式、液压式、电子式。

二、判断题（每题1分，共10 分）1.研磨圆柱表面时，工件和研具之间必须相对做旋转运动的同时还应做轴向运动。

（ V ）2.轴瓦的测量工作主要是测量间隙和紧力。

（ V ）3.离心式主油泵必须装设过压阀，以防油管爆裂。

（×）4.自动主汽门活动试验要求汽门处在全开位置时进行。

（V ）5.在刮研轴瓦垫铁时，红丹粉涂料的多少、厚薄会影响接触点的真实性，因此要求涂料一定要厚且均匀无杂质。

（×）6.所有的汽轮机保护都是通过泄去安全油压，使主汽门关闭而实现的。

（Ｖ）7.汽轮机调速系统的任务就是跟踪负荷变化，满足外界对负荷的即时要求。

（×）8.油箱排烟机的作用就是将油箱中分离出的空气和其它气体排出油箱。

（×）9.活动支架除承受管道重量外，还能限制管道位移的方向。
