(新人教版)中考物理复习九年级物理16.4 滑动变阻器8练习题有答案(含答案)

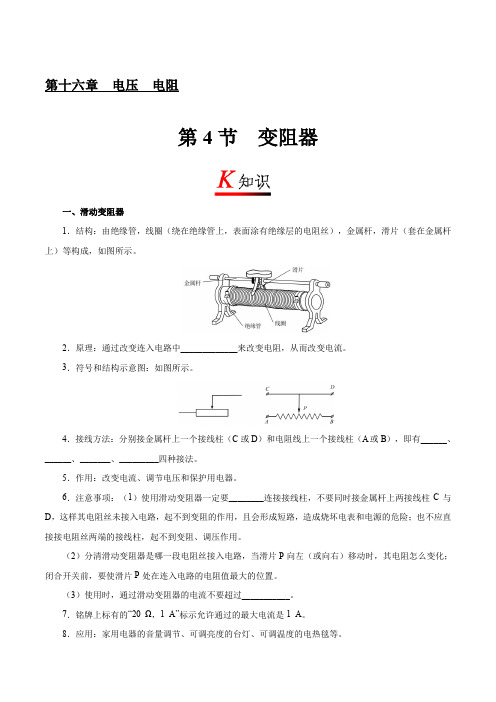

第十六章电压电阻第4节变阻器一、滑动变阻器1．结构：由绝缘管，线圈（绕在绝缘管上，表面涂有绝缘层的电阻丝），金属杆，滑片（套在金属杆上）等构成，如图所示。

2．原理：通过改变连入电路中_____________来改变电阻，从而改变电流。

3．符号和结构示意图：如图所示。

4．接线方法：分别接金属杆上一个接线柱（C或D）和电阻线上一个接线柱（A或B），即有______、______、_______、_________四种接法。

5．作用：改变电流、调节电压和保护用电器。

6．注意事项：（1）使用滑动变阻器一定要________连接接线柱，不要同时接金属杆上两接线柱C与D，这样其电阻丝未接入电路，起不到变阻的作用，且会形成短路，造成烧坏电表和电源的危险；也不应直接接电阻丝两端的接线柱，起不到变阻、调压作用。

（2）分清滑动变阻器是哪一段电阻丝接入电路，当滑片P向左（或向右）移动时，其电阻怎么变化；闭合开关前，要使滑片P处在连入电路的电阻值最大的位置。

（3）使用时，通过滑动变阻器的电流不要超过___________。

7．铭牌上标有的“20 Ω，1 A”标示允许通过的最大电流是1 A。

8．应用：家用电器的音量调节、可调亮度的台灯、可调温度的电热毯等。

二、电阻箱电阻箱是_______________________。

使用时，把两个接线柱接入电路，调节各个旋盘就能得到所需的阻值。

各旋盘对应的指示点的示数乘以面板上标出的倍数，然后加在一起，就是接入电路的阻值。

三、滑动变阻器、电阻箱的比较 种类原理 实物符号接线方法改变电阻值相同点滑动变阻器 通常变阻器是通过改变接入电路中的电阻线的长度来改变电阻的①接入电路时不能只将金属杆C 、D 或A 、B 接入电路②按照要求接入A 、D 或A 、C 或B 、C 或B 、D 能连续改变电阻，但无法读出接入电路的电阻值（1）变组原理相同：通过改变接入电路的电阻丝的长度实现改变电阻 （2）作用相同：通过改变电阻实现改变电流，调节电压和保护用电器（3）都有规定的最大阻值和允许通过的最大电流 （4）使用前应将电阻值调到最大，才能接通电路开关 变阻箱①将A 、B 接入电路②读数时将各旋盘对应的指示点的示数乘以面板上标出的倍数，然后加在一起不能连续改变连入的电阻，但能读出电阻值电阻线的长度 A 与C A 与D B 与C B 与D “一上一下” 变阻器标示的允许值 能表示出阻值的变阻器判断滑动变阻器阻值的变化 滑动变阻器的接法 接入的电阻丝部分 电阻的变化情况使用的接线柱 图示四种有A 、CAP向右滑动滑片P ，电阻将变大效接法 A 、DAP 向右滑动滑片P ，电阻将变大B 、CPB向右滑动滑片P ，电阻将变小B 、D PB 向右滑动滑片P ，电阻将变小两种无效接法 C 、DR =0 左右滑动滑片P ，电阻不变A 、BR =定值（即最大值）左右滑动滑片P ，电阻不变【例题】如图所示，电源电压为12 V ，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。

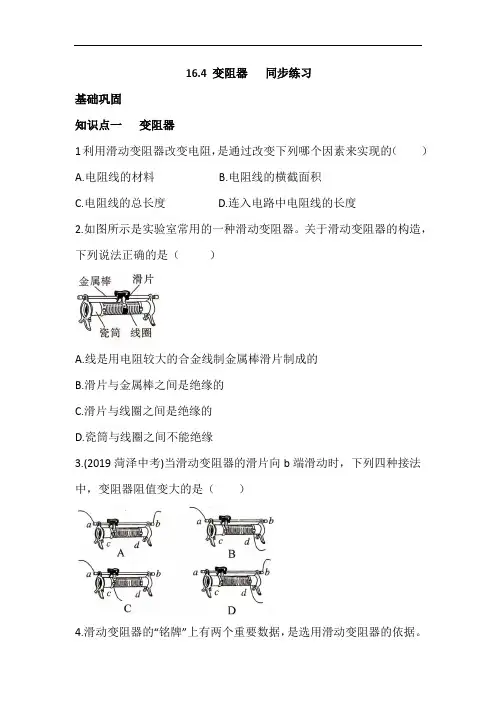

16.4 变阻器同步练习基础巩固知识点一变阻器1利用滑动变阻器改变电阻，是通过改变下列哪个因素来实现的（）A.电阻线的材料 B.电阻线的横截面积C.电阻线的总长度D.连入电路中电阻线的长度2.如图所示是实验室常用的一种滑动变阻器。

关于滑动变阻器的构造，下列说法正确的是（）A.线是用电阻较大的合金线制金属棒滑片制成的B.滑片与金属棒之间是绝缘的C.滑片与线圈之间是绝缘的D.瓷筒与线圈之间不能绝缘3.(2019菏泽中考)当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）4.滑动变阻器的“铭牌”上有两个重要数据，是选用滑动变阻器的依据。

如“50Ω 1.5A”，其中“50Ω”表示该滑动变阻器的阻值变化范围是，“1.5A”表示是1.5A。

5.将灯泡L、电流表和滑动变阻器组成如图所示的电路，当S闭合后，在滑片P向右移动的过程中，滑动变阻器连入电路中的长度，电阻，小灯泡的亮度变，电流表的示数。

6.在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。

知识点二变阻器的应用7.日常生活中，变阻器有着广泛的应用，下列没有用滑动变阻器的是（）A.调台灯亮度的装置B调收音机音量大小的电位器C.调收音机频道的装置D.调节电动车速度的装置8.如图所示是汽车、摩托车的油量表(实际上就是电流表)的原理示意图，R’是定值电阻，R是滑动变阻器。

(1)打开阀门A，油面下降，滑片向移动，油量表(电流表)读数变。

(2)打开阀门B，关闭阀门A，油面上升，滑片向移动，油量表(电流表)读数变。

能力提升9.将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）A.P1放在最右端，P2放在最右端B.P1放在最左端，P2放在最左端C.P1放在最右端，P2放在最左端D.P1放在最左端，P2放在最右端10.图甲为某可调节亮度的台灯，图乙是为其调光的电位器的结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A.电位器与灯泡并联，电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的B.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮C.若只将a、b接入电路，逆时针转动旋钮时灯泡变亮D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗11.某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.当车辆越重时，称重表的示数越大C.当车辆越重时，称重表的示数越小D.电路中的R1是没有作用的选择理由:称重表联在电路中，所以相当于一个表;当车辆越重时，变阻器R接入的阻值越，对电流的阻碍作用越，电路中的电流会变，所以称重表的示数越。

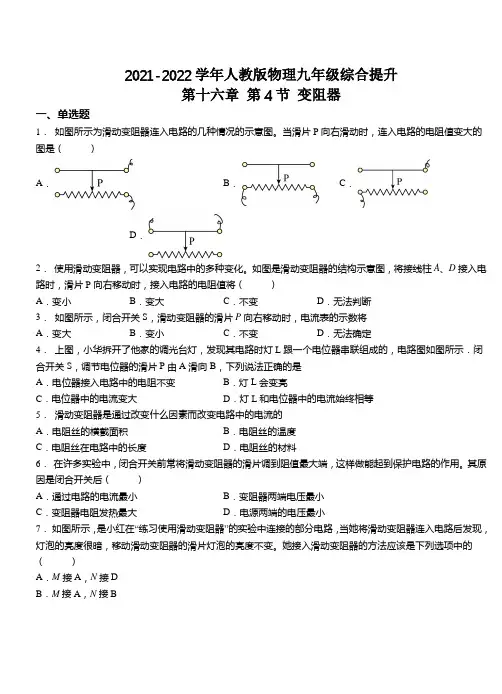

2021-2022学年人教版物理九年级综合提升第十六章第4节变阻器一、单选题1．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向右滑动时，连入电路的电阻值变大的图是（）A．B．C．D．2．使用滑动变阻器，可以实现电路中的多种变化。

如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（）A．变小B．变大C．不变D．无法判断3．如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将A．变大B．变小C．不变D．无法确定4．上图，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是A．电位器接入电路中的电阻不变B．灯L会变亮C．电位器中的电流变大D．灯L和电位器中的电流始终相等5．滑动变阻器是通过改变什么因素而改变电路中的电流的A．电阻丝的横截面积B．电阻丝的温度C．电阻丝在电路中的长度D．电阻丝的材料6．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。

其原因是闭合开关后（）A．通过电路的电流最小B．变阻器两端电压最小C．变阻器电阻发热最大D．电源两端的电压最小7．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。

她接入滑动变阻器的方法应该是下列选项中的（）A．M接A，N接DB．M接A，N接BC．M接B，N接CD．M接C，N接D8．下列关于滑动变阻器的说法正确的是（）A．滑动变阻器是靠改变导体的横截面积来改变电阻的B．滑动变阻器是靠改变导体的材料来改变电阻的C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的9．图所示的电阻箱的示数为（）A．2017 B．2107 C．7102 D．712010．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快二、填空题11．实验室中常用的滑动变阻器是通过改变________来改变电阻的．在图所示的电路当滑动变阻器的滑片P 向右移动时，小灯泡的亮度会变_____12．如图所示是实验室常用的滑动变阻器，它是通过改变电路中的电阻线的_______来改变电阻的器件；当滑片向右滑时，接入电路中的阻值变大，则应该链接_______两个接线柱．13．王老师经常骑电动自行车上班．骑行时，王老师旋动右手的“调速”把手，发现电动机带动后轮的转速发生改变，与这个调速把手联动的电路元件实质是一个_______．它的实质是通过改变电阻丝接入电路的_____对电路起到调节的作用．14．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c 是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a 和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．15．如图所示，把滑动变阻器A、D 端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P 应向_______ （选填“左”或“右”）滑动：若此变阻器铭牌标有“50Ω 1A”字样，当滑片P 移到中间时，CD 间的电阻是_______Ω．16．如图所示是四幅变阻器的示意图，根据图中接入的两个接线柱回答：当滑片向右移动时，接入电路中的电阻值是如何变化的？(填“变大”“变小”或“不变”)A BC D图A连入电阻；图B连入电阻；图C连入电阻；图D连入电阻．17．滑动变阻器是通过改变_____ 来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_____ 接线柱接在电路的M、N两端．18．电饭锅的工作电路中，电位器的作用主要是通过调节其___________，改变电路中的电流。

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。

下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。

闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。

电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。

秋（新人教版）物理（走进中考）第十六章第4节：变阻器一、选择题 1．（12常德）小军同学想自制一个能调节灯泡亮暗的滑动变阻器。

在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA ．不带绝缘皮的铜导线B ．塑料绳C ．细橡皮管D ．木工铅笔的粗铅笔芯 2．（12毕节）如图所示是李军设计的一个简易电子身高测量仪的原理图。

以下说法正确的是DA ．身高表相当于一个电压表B ．电路中的R 0是没有作用的C ．当被测者越高时，身高表示数越小Xk b 1.C omD ．当被测者越高时，身高表示数越大 3．（12湘西）下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BA B C D4．（12临沂）如图所示，R 是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA ．不变B ．变亮C ．变暗D ．无法判定5．（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时AA ．电路上电阻增大，电流减小B ．电路上电阻增大，电流增大C ．电路上电阻减小，电流减小D ．电路上电阻减小，电流增大 6．（12娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是DA ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大 7．（12广安）如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变，滑动变阻器b 端固定在绝缘底座上，手柄A 与变阻器滑片固定在一起，同步运动，握A BR力为零时，滑片处于a端。

L是一个电阻不变的指示灯，力量计由一个电流表改装而成。

使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。

有关此握力计下列的说法中正确的是AA．握力越大灯泡越亮，力量计的示数越大C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短8．（11自贡）如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

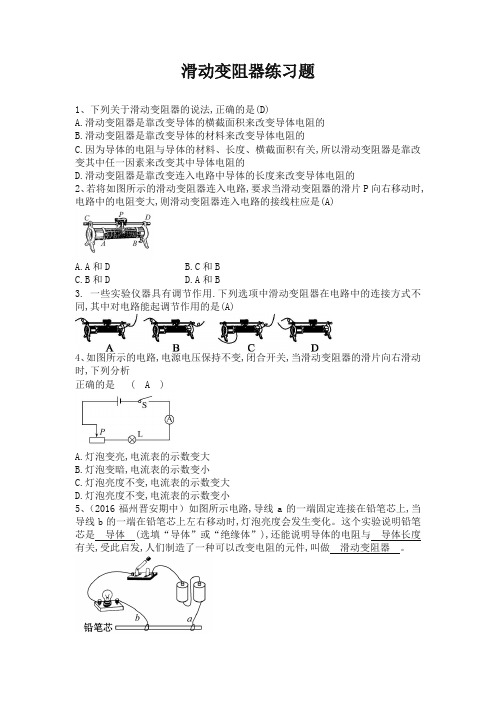

滑动变阻器练习题1、下列关于滑动变阻器的说法,正确的是(D)A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是(A)A.A和DB.C和BC.B和DD.A和B3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是(A)4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析正确的是 ( A )A.灯泡变亮,电流表的示数变大B.灯泡变暗,电流表的示数变小C.灯泡亮度不变,电流表的示数变大D.灯泡亮度不变,电流表的示数变小5、（2016福州晋安期中）如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。

这个实验说明铅笔芯是导体(选填“导体”或“绝缘体”),还能说明导体的电阻与导体长度有关,受此启发,人们制造了一种可以改变电阻的元件,叫做滑动变阻器。

6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.答案:如图所示:7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。

答案:如图所示助你学习1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱。

二看丝:弄清连入电路的电阻丝是哪一部分。

三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化。

2、滑动变阻器接法规律知识擂台【课时达标】选题测控表1.P向右端滑动时灯泡逐渐变暗,则下列接法正确的是( A )A.M接C,N接BB.M接A,N接BC.M接C,N接DD.M接A,N接D解析:滑动变阻器一共有四个接线柱,用滑动变阻器调节灯泡的亮度,要把它和灯泡串联在电路中,并且取它上、下各一个接线柱接入电路.根据题意,滑片P向右端滑动时灯泡逐渐变暗,说明电路中的电流变小,滑动变阻器接入电路的电阻变大,由此可以确定滑动变阻器的下端必须接C接线柱,上端接A或B都可以.2、（2016庆阳宁县月考）如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法.在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是( A )A.接A和DB.接B和CC.接A和BD.接C和D解析:选择滑动变阻器上面两个接线柱时,只把金属杆接入了电路,相当于导线,接入电路时电路中会产生很大的电流,可能会损坏仪器.故选A.3.如图所示电路中,当滑动变阻器滑片P向右移动时灯泡的亮度不变的是( D )【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。

16.4 变阻器一．选择题（共23小题）1．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变2．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。

则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D 3．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端4．如图是滑动变阻器的结构和接入电路的示意图，当滑片P向右滑动时，接入电路的电阻变小的是（）A．B．C．D．5．伏安法测电阻实验中，滑动变阻器不能起到的作用是（）A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值6．图所示为滑动变阻器的四种接线方法。

把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（）A．B．C．D．7．图中，滑动变阻器的滑片向右移，哪一种使变阻器连入电路部分的电阻增大（）A．B．C．D．8．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D 9．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路10．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变小的是（）A．B．C．D．11．如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．12．滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了（）A．电阻线的材料B．电阻线的横截面积C．接入电路中的电阻线的长度D．电阻线的温度13．在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（）A．B．C．D．14．一些实验仪器具有调节作用，下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）A．B．C．D．15．下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）A．B．C．D．16．将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A．A和B B．B和D C．A和D D．B和C17．在图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）A．B．C．D．18．如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N 19．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A．B．C．D．20．如图，灯泡L 与一滑动变阻器串联后接入电路中，闭合电键，使滑动变阻器滑片P 由a 端向b 端滑动的过程中，灯L 的亮度将（）A．由亮变暗B．由暗变亮C．亮度不变D．无法判断21．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的（）A．长度B．横截面积C．材料D．温度22．如图所示，是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接图中的（）A．a点B．b点C．c点D．d点23．如图，若把变阻器接入电路中，变阻器的滑片P向右移动时，电压表的示数减小，那么与“1”、“2”两个线端连接的变阻器的接线柱是（）A．b和d B．a和b C．c和d D．c和b二．填空题（共7小题）24．旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图所示电阻箱的示数为Ω。

滑动变阻器练习题1、下列关于滑动变阻器的说法,正确的是(D)A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是(A)A.A和DB.C和BC.B和DD.A和B3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是(A)4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析正确的是 ( A )A.灯泡变亮,电流表的示数变大B.灯泡变暗,电流表的示数变小C.灯泡亮度不变,电流表的示数变大D.灯泡亮度不变,电流表的示数变小5、（2016福州晋安期中）如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。

这个实验说明铅笔芯是导体(选填“导体”或“绝缘体”),还能说明导体的电阻与导体长度有关,受此启发,人们制造了一种可以改变电阻的元件,叫做滑动变阻器。

6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.答案:如图所示:7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。

答案:如图所示助你学习1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱。

二看丝:弄清连入电路的电阻丝是哪一部分。

三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化。

2、滑动变阻器接法规律知识擂台【课时达标】选题测控表时灯泡逐渐变暗,则下列接法正确的是( A )A.M接C,N接BB.M接A,N接BC.M接C,N接DD.M接A,N接D解析:滑动变阻器一共有四个接线柱,用滑动变阻器调节灯泡的亮度,要把它和灯泡串联在电路中,并且取它上、下各一个接线柱接入电路.根据题意,滑片P向右端滑动时灯泡逐渐变暗,说明电路中的电流变小,滑动变阻器接入电路的电阻变大,由此可以确定滑动变阻器的下端必须接C接线柱,上端接A或B都可以. 2、（2016庆阳宁县月考）如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法.在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是( A )A.接A和DB.接B和CC.接A和BD.接C和D解析:选择滑动变阻器上面两个接线柱时,只把金属杆接入了电路,相当于导线,接入电路时电路中会产生很大的电流,可能会损坏仪器.故选A.3.如图所示电路中,当滑动变阻器滑片P向右移动时灯泡的亮度不变的是( D )【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。

2020年人教版九年级物理全一册16.4变阻器1.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A. B.C. D.2.转动可调光台灯的旋扭（相当于变阻器），能连续调节灯的亮度。

调变阻器是改变了（）A. 插头处的电源电压B. 灯泡灯丝的长度C. 流过灯泡的电流D. 灯泡两端的电压3.如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A. 电路处于断路状态B. 灯泡被短路C. 金属丝的阻值太小D. 灯泡灯丝的阻值太小4.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（）A. B.C. D.5.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D. 将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小6.图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。

a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。

转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。

下列分析正确的是( )A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡交暗7.一种变阻器结构如图所示，若顺时针旋转滑动片P（）A. 当电路连接A，C两接线端时，电阻值将变小B. 当电路连接A，B两接线端时，电阻值将变小C. 当电路连接A，C两接线端时，电阻值将变大D. 当电路连接B，C两接线端时，电阻值将变小8.如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A. b与dB. a与dC. a与bD. c与d9.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是( )A. P1在最右端，P2在最左端B. P1在最左端，P2在最左端C. P1在最左端，P2在最右端D. P1 在最右端，P2在最右端10.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）A. B. C. D.11.如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是________（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变________（选填“亮”或“暗”），请根据实验现象，提出一个可探究的科学问题：________12.滑动变阻器铭牌上标有“100Ω2A”字样，其中“100Ω”表示的意思是________，“2A”表示的含义是________。

《滑动变阻器》习题一、选择题1.在长短和粗细相同的之间选择做变阻器的电阻线，最好应选（）A.铜B. 锰铜合金C. 锰铜合金、铜、铝都一样D.铝2.一些实验仪器具有调节作用。

图中的滑动变阻器在电路中的连线方式不同，其中对电不能起调节作用的是（）3.如图所示，要使滑动变阻器的滑片P向右移动时电阻变大，应选择的接线柱是（）A. A，DB. B，CC. A，BD. C，D4.滑动变阻器的电阻能改变，是由于改变了（）A.电阻线的长度B.电阻线的横截面积C.电阻线的材料D.电阻线的密度5.生活中常用的可调节亮度的台灯实际上是通过旋钮调节电路中的变阻器来调节灯的亮度的。

以下关于这种灯的说法中不正确的是（）A.变阻器和灯泡是串联的 B. 灯越亮时变阻器接入电路中的电阻值越小C. 台灯上不需安装开关D. 灯光弱比灯光强时电路中的电流小6.在如图所示的电路中，用滑动变阻器控制灯的亮度。

要求滑片P向左滑动时灯逐渐变亮，则下列接法中正确的是（）A.M接C，N接DB. M接A，N接BC. M接C，N接BD. M接A，N接D7.使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器连在电路中的阻值调到最大。

下图中滑片P 的位置正确的是 （ ）8.如图所示，将两个滑动变阻器接入电路，为了使电路中的电流最小，则 （ ）A.P 1放在最左端，P 2放在最右端B. P 1放在最右端，P 2放在最左端C. P 1、P 2都放到最左端D. P 1、P 2都放到最右端二、 填空题9.如图所示为滑动变阻器的结构示意图，其中各段电阻是R AP =120Ω，R PB =80Ω，则此变阻器的阻值变化范围是 ，AC 间电阻为 Ω，CD间电阻为 Ω，AB 间电阻为 Ω。

若将BC两个接线柱接入电路中，则闭合开关前，滑片P 应位于最 端（选填“左”或“右” ）。
