几种主要材料的特性一、钢化玻璃1. 加工原理钢化玻璃是平板玻璃的二次加工产品，钢化玻璃的加工可分为物理钢化法和化学钢化法。
太阳能光伏组件对钢化玻璃的透光率要求很高，要大于91.6%，对大于1200nm的红外光有较高的反射率。
厚度在3.2mm。
1）物理钢化玻璃又称为淬火钢化玻璃（将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却）。
这种玻璃处于内部受拉，外部受压的应力状态，一旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块，这些小的碎片没有尖锐棱角，不易伤人。
2）化学钢化玻璃是通过改变玻璃的表面的化学组成来提高玻璃的强度，一般是应用离子交换法进行钢化。
其效果类似于物理钢化玻璃2. 钢化玻璃的主要优点：第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。
第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。
钢化玻璃具有良好的热稳定性，能承受的温差是普通玻璃的3倍，可承受200℃的温差变化。
3. 钢化玻璃的缺点：第一钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要形状，再进行钢化处理。
第二钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆4.自爆现象：①玻璃质量缺陷的影响A．玻璃中有结石、杂质：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。
特别结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。
结石存在于玻璃中，与玻璃体有着不同的膨胀系数。
玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。
当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。

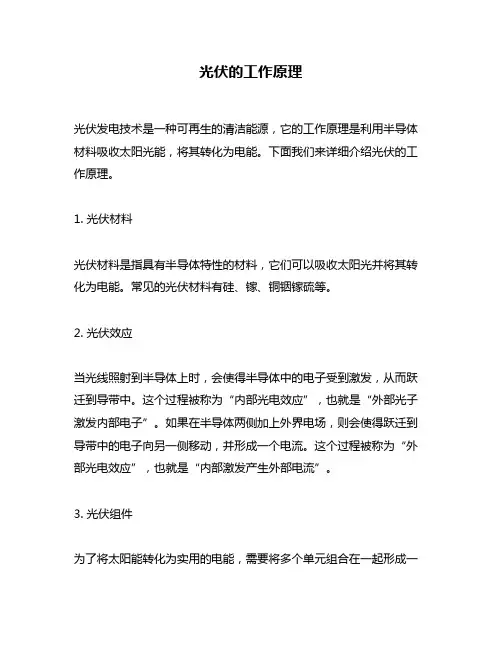

光伏的工作原理
光伏发电技术是一种可再生的清洁能源，它的工作原理是利用半导体材料吸收太阳光能，将其转化为电能。
下面我们来详细介绍光伏的工作原理。
1. 光伏材料
光伏材料是指具有半导体特性的材料，它们可以吸收太阳光并将其转化为电能。
常见的光伏材料有硅、镓、铜铟镓硫等。
2. 光伏效应
当光线照射到半导体上时，会使得半导体中的电子受到激发，从而跃迁到导带中。
这个过程被称为“内部光电效应”，也就是“外部光子激发内部电子”。
如果在半导体两侧加上外界电场，则会使得跃迁到导带中的电子向另一侧移动，并形成一个电流。
这个过程被称为“外部光电效应”，也就是“内部激发产生外部电流”。
3. 光伏组件
为了将太阳能转化为实用的电能，需要将多个单元组合在一起形成一
个完整的太阳能板。
这个板被称为“光伏组件”，也就是我们常说的“太阳能板”。
4. 光伏系统
光伏系统是指将光伏组件、电池、逆变器等设备组合在一起形成的一个完整的发电系统。
它可以将太阳能转化为交流电，供给家庭和企业使用。
总之，光伏发电技术是一种非常有前途的清洁能源，它不仅可以降低环境污染，还可以为社会带来经济效益。
随着科技的不断进步，相信光伏发电技术会越来越成熟，并被广泛应用于各个领域。
太阳能光伏电池组件亦称太阳能电池组件、光伏组件，是由一系列的太阳能电池片按照不同的列阵组成。
单体太阳电池不能直接做电源使用。
作电源必须将若干单体电池串、并联连接和严密封装成组件。
太阳能光伏电池组件（也叫太阳能电池板）是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。
其作用是将太阳能转化为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能光伏电池组件的主要原材料及部件光伏玻璃：电池组件采用的面板玻璃是低铁超白绒面钢化玻璃。
一般厚度为3．2mm和4mm，建材型太阳能电池组件有时要用到5~10mm厚度的钢化玻璃，但无论厚薄都要求透光率在90％以上。
低铁超白就是说这种玻璃的含铁量比普通玻璃要低，从而增加了玻璃的透光率。
同时从玻璃边缘看，这种玻璃也比普通玻璃白，普通玻璃从边缘看是偏绿色的。
钢化处理是为了增加玻璃的强度，抵御风沙冰雹的冲击，起到长期保护太阳能电池的作用。
对面板玻璃进行钢化处理后，玻璃的强度可比普通玻璃提高3～4倍。
EVA胶膜：乙烯与醋酸乙烯脂的共聚物，是一种热固性的膜状热熔胶，是目前太阳能电池组件封装中普遍使用的黏结材料。
太阳能电池组件中要加入两层EVA胶膜，两层EVA胶膜夹在面板玻璃、电池片和TPT背板膜之间，将玻璃、电池片和TPT黏合在一起。
它和玻璃黏合后能提高玻璃的透光率，起到增透的作用，并对太阳能电池组件功率输出有增益作用。
背板材料：太阳能电池组件的背板材料根据太阳能电池组件使用要求的不同，可以有多种选择。
一般有钢化玻璃、有机玻璃、铝合金、TPT复合胶膜等几种。
用钢化玻璃背板主要是制作双面透光建材型的太阳能电池组件，用于光伏幕墙、光伏屋顶等，价格较高，组件重量也大。
除此以外目前使用最广的就是TPT复合膜。
TPT复合膜具有不透气、强度好、耐候性好、使用寿命长、层压温度下不起任何变化、与黏结材料结合牢固等特点。
这些特点正适合封装太阳能电池组件，作为电池组件的背板材料有效地防止了各种介质尤其是水、氧、腐蚀性气体等对EVA和太阳能电池片的侵蚀与影响。
太阳能光伏组件工作原理及主要封装材料介绍太阳能光伏组件的工作原理如下：当太阳光照射到太阳能电池上时，光子与太阳能电池材料中的自由电子发生相互作用，将光能转化为电能。
太阳能电池一般采用的是半导体材料，例如硅(Si)。
硅材料具有带隙能，只有当光子能量大于带隙能时，才能产生光电流。
光子将电子从价带跃升到导带，形成正电荷空穴和负电荷电子。
正电荷空穴和负电荷电子的分离会产生光电流，经过电子导线引出就可以用于供电。
1.硅胶：硅胶是一种常用的太阳能光伏组件封装材料，具有优异的耐候性、耐热性和电气绝缘性能。
硅胶具有良好的自粘性，能够有效地密封和固定太阳能电池片，防止其受到外界环境的影响。
2.环氧树脂：环氧树脂是一种具有良好机械性能和耐化学性的太阳能光伏组件封装材料。
它具有优异的抗静电性能，可以防止静电的积聚对太阳能电池造成损害。
环氧树脂还可以提供良好的机械强度和电气绝缘性能，保护太阳能电池免受外部环境的破坏。
3.聚乙烯：聚乙烯是一种常用的太阳能光伏组件封装材料，具有良好的耐候性和耐化学性。
聚乙烯能够有效地进行防水和防尘，可以阻隔太阳能电池与外界环境的接触，提高太阳能光伏组件的使用寿命。
除了以上提及的封装材料，太阳能光伏组件还可以采用玻璃、胶膜、铝合金等材料进行封装。
玻璃在太阳能光伏组件中主要用作保护太阳能电池，并提供良好的透光性能。
胶膜可以提供电池片之间的间隔和绝缘，同时也能保护太阳能电池免受外界环境的影响。
铝合金支架可以为太阳能光伏组件提供良好的结构强度和稳定性，使其能够在不同的环境条件下安全地工作。
总之，太阳能光伏组件工作原理是基于光电效应，将太阳光转化为电能。
主要封装材料包括硅胶、环氧树脂、聚乙烯等，用于保护太阳能电池并提供良好的绝缘和防水性能。
除了这些材料外，还可以采用玻璃、胶膜、铝合金等进行封装，以提供更好的保护和支撑。
太阳能光伏板工作原理太阳能光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。
不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，但不涉及机械部件。
一、太阳能光伏发电工作原理太阳能光伏发电是依靠太阳能电池组件，利用半导体材料的电子学特性，当太阳光照射在半导体PN结上，由于P－N结势垒区产生了较强的内建静电场，因而产生在势垒区中的非平衡电子和空穴或产生在势垒区外但扩散进势垒区的非平衡电子和空穴，在内建静电场的作用下，各自向相反方向运动，离开势垒区，结果使P区电势升高，N区电势降低，从而在外电路中产生电压和电流，将光能转化成电能。
二、太阳能光伏发电系统组成1.太阳能电池组件一个太阳能电池只能产生大约0.5V的电压，远低于实际使用所需电压。
为了满足实际应用的需要，要把太阳能电池连接成组件。
太阳能电池组件包含一定数量的太阳能电池，这些太阳能电池通过导线连接。
如一个组件上，太阳能电池的数量是36片，这意味着一个太阳能组件大约能产生17V的电压。
通过导线连接的太阳能电池密封成的物理单元称为太阳能电池组件，具有一定的防腐、防风、防雹、防雨的能力，广泛应用于各个领域和系统。
当应用领域需要较高的电压和电流而单个组件不能满足要求时，可把多个组件组成太阳能电池方阵，以获得所需要的电压和电流。
2.直流／交流逆变器将直流电变换成交流电的设备。
由于太阳能电池发出的是直流电，而一般的负载是交流负载，所以逆变器是不可缺少的。
逆变器按运行方式，可分为独立运行逆变器和并网逆变器。
独立运行逆变器用于独立运行的太阳能电池发电系统，为独立负载供电。
并网逆变器用于并网运行的太阳能电池发电系统将发出的电能馈入电网。
逆变器按输出波形又可分为方波逆变器和正弦波逆变器。
3.配电室设计由于并网发电系统没有蓄电池及太阳能充放电控制器及交直流配电系统，因此，如果条件允许的话可以将并网发电系统逆变器放在并网点的低压配电室内，否则只要单独建一座4～6平方米的低压配电室就可以了。
光伏组件详细介绍光伏组件是太阳能光电转换的核心部分，主要由太阳能电池片、电池片背面材料、背板、边框、钢化玻璃、连接线等构成。
光伏组件将来自太阳的光能转化为直流电能，供电系统使用或存储。
太阳能电池片是光伏组件的核心部件，其主要由p-n结构的硅材料组成。
当光线照射到太阳能电池上时，光子能量被电池吸收，激发电池中的电子，产生电压差。
电池片上的金属导线可以将产生的电能传输出来。
太阳能电池片背面材料主要用于保护电池片和提高电池片的效率。
目前市场上常用的背面材料是Tedlar（聚酯）、EVA（乙烯-醋酸乙烯共聚物）及背胶等。
这些材料具有防水、防潮、耐候性能，可以有效延长组件的使用寿命。
背板是光伏组件的重要组成部分，其主要用于保护电池片不受外界环境的影响，并提供支撑和稳定性，以便组件能够在恶劣环境下正常工作。
常见的背板材料有铝、镁铝锌合金等，其具有较高的强度和耐腐蚀性能。
边框主要用于固定组件的各个部分，同时也起到保护组件的作用。
常见的边框材料有铝和不锈钢等，这些材料具有较高的强度和耐腐蚀性能，可以有效保护组件不受外力的破坏。
钢化玻璃是光伏组件的表面材料，其主要用于保护电池片并提高组件的光照透过率，以提高电池的发电效率。
钢化玻璃具有高透光率、高强度、耐热性等特点，可以满足光伏组件在不同环境下的使用需求。
连接线用于将电池片产生的电能传输到电池组或电网，通常由铜材质制成，具有较好的导电性能和耐候性能。
连接线上一般还会加上接线盒，用于连接电池片与电池组或电网之间的接口。
总的来说，光伏组件作为太阳能光电转换的核心部分，通过光能转化为电能，为电力系统提供可再生能源。
随着光伏技术的不断进步和成本的降低，光伏组件的效能和可靠性也在不断提高，为可持续能源发展做出了重要贡献。
太阳能光伏组件封装材料的特性——TPT和硅胶TPT（背板）用于组件的背面，也是主要封装材料之一。
图1 太阳能光伏组件封装材料——TPT1.TPT（背板）的结构由PVF（聚氟乙烯薄膜）-PET（聚脂薄膜）-PVF三层薄膜构成的背膜，简称TPT；TPT有三层结构：外层保护层PVF具有良好的抗环境侵蚀能力，中间层为聚脂薄膜具有良好的绝缘性能，内层PVF经表面处理和EV A具有良好的粘接性能。
TPT必须保持清洁，不得沾污或受潮，特别是内层不得用手指直接接触，以免影响和EV A 的粘接强度。
2.TPT（背板）的特性具有良好的耐候性、极佳的机械性能、延展性、耐老化、耐腐蚀、不透气，以及耐众多化学品、溶剂和着色剂的腐蚀。
有出色的抗老化性能并在很宽的温度范围内保持了韧性和弯曲性。
3.TPT（背板）的作用白色TPT对阳光起反射作用，提高组件吸收光的能率。
因此对组件的效率略有提高，并因其具有较高的红外发射率，还可降低组件的工作温度，也有利于提高组件的效率。
增强组件的抗渗水性,对组件背部起到了很好密封保护作用，延长了组件的使用寿命,提高了组件的绝缘性能4.TPT（背板）的储存环境背膜应避光、避热、避潮运输，平整堆放。
背膜的最佳贮存条件：放在恒温、恒湿的仓库内，其温度在0-40℃之间，相对湿度小于</S硅胶光伏组件专用密封胶是中性单组分有机硅密封胶，要具有不腐蚀金属和环保的特点。
由含氟硅氧烷、交联剂、催化剂、填料等组成。
图2 太阳能光伏组件封装材料——硅胶光伏组件用硅胶要具有以下功能：1.密封性好，对铝材、玻璃、TPT/TPE背材、接线盒塑料PPO/PA有良好的粘附性；2.胶体超级耐黄变，经85℃老化测试，胶体表面未见明显黄变；3.独特的固化体系，经高温高湿环测，与各类EV A有良好的兼容性；4.独特的流变体系，胶体的工艺性优良，良好的耐形变能力；5.抗老化、防腐蚀和良好的耐候性（25年以上）。
6.良好的绝缘性能。
光伏组件基础知识光伏组件，也称为太阳能电池板，是将太阳能光线转换为电能的设备。
它是光伏发电系统中最重要的组成部分之一。
本文将介绍光伏组件的基础知识，包括光伏组件的构成、工作原理、分类和性能参数等方面。
一、光伏组件的构成光伏组件由多个光伏电池组成，每个光伏电池由两层不同材料的半导体材料构成。
常用的光伏电池材料有单晶硅、多晶硅和非晶硅等。
光伏电池的两层材料分别为P型和N型半导体材料，通过P-N结形成一个电场，使得光子被吸收后产生电子和空穴的对。
二、光伏组件的工作原理当太阳光照射到光伏组件上时，光子被光伏电池吸收并激发电子和空穴的对。
由于P-N结的存在，电子和空穴会分别向P区和N区移动，形成电流。
这种光电效应使得光能转化为电能。
光伏组件的输出电能可以通过连接电路供给外部设备使用。
三、光伏组件的分类根据光伏电池的材料和制造工艺不同，光伏组件可以分为单晶硅、多晶硅和非晶硅组件。
单晶硅组件由单晶硅材料制成，具有较高的转换效率和稳定性，但制造成本较高。
多晶硅组件由多晶硅材料制成，转换效率略低于单晶硅组件，但制造成本较低。
非晶硅组件由非晶硅材料制成，制造工艺简单，但转换效率较低。
此外，还有一些新型材料的光伏组件正在研发和应用中。
四、光伏组件的性能参数光伏组件的性能主要由以下几个参数来描述：1. 转换效率：光伏组件的转换效率是指太阳能光线转化为电能的比例。
转换效率越高，说明光伏组件利用太阳能的能力越强。
2. 开路电压：光伏组件在无负载情况下的输出电压。
开路电压越高，说明光伏组件的电压输出能力越强。
3. 短路电流：光伏组件在短路情况下的输出电流。
短路电流越大，说明光伏组件的电流输出能力越强。
4. 最大功率点：光伏组件在特定光照强度下能够输出的最大功率点。
光伏组件的最大功率点通常由工作电压和工作电流确定。
以上性能参数对于评估光伏组件的质量和性能非常重要，消费者在购买光伏组件时应注意这些参数的选择和匹配。
总结光伏组件是将太阳能光线转化为电能的设备，由多个光伏电池组成。
光伏组件的封装方案
光伏组件（也称为太阳能组件或光伏板）的封装方案主要涉及两个方面：物理封装和电气封装。
1. 物理封装：
- 框架：光伏组件通常使用铝合金或不锈钢材料制作框架，以提供结构强度和支撑。
框架还可以用于连接不同的太阳能电池片。
- 表面玻璃：光伏组件的正面通常覆盖有高透明度的玻璃，以保护电池片并提高光吸收。
- 背板：背面通常有一个背板，用于保护电池片，并提供机械支撑和防潮保护。
- 导线和连接器：用于连接电池片和组件的电线和连接器，通常在背板上或框架周围。
2. 电气封装：
- 电池片：光伏组件使用太阳能电池片将太阳能转化为电能。
电池片通常由硅材料组成，并通过电气连接进行串联或并联。
- 焊接：电池片之间的电气连接通常使用焊接或印刷电路板（PCB）来实现。
焊接点或PCB上的电线用于连接电池片并传输电能。
- 封装材料：光伏组件使用封装材料来保护电池片和电气连接，并提供防水、防尘和耐候性能。
- 反射层：一些封装方案在电池片周围或背板上使用反射层，以提高光的利用率，减少能量损失。
封装方案的选择通常取决于应用场景、性能需求、成本和可靠性等因素。
对于不同的光伏组件制造商或项目，可能会有不同的封装方案。
此外，需要满足相关的行业标准和法规要求，如UL、IEC和CE等。

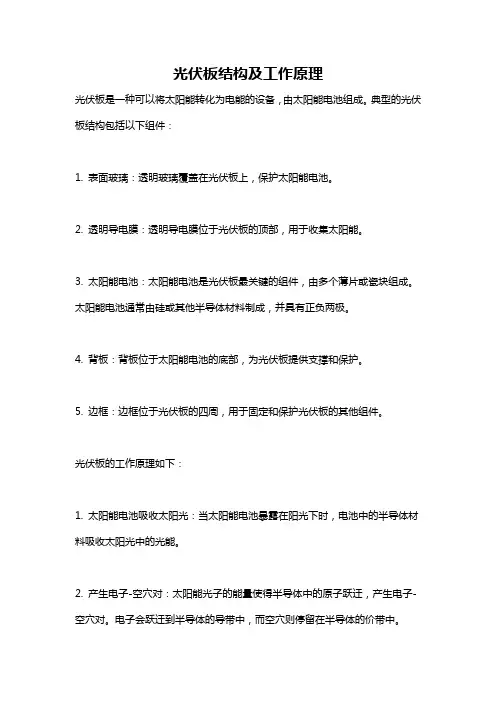

光伏板结构及工作原理
光伏板是一种可以将太阳能转化为电能的设备，由太阳能电池组成。
典型的光伏板结构包括以下组件：
1. 表面玻璃：透明玻璃覆盖在光伏板上，保护太阳能电池。
2. 透明导电膜：透明导电膜位于光伏板的顶部，用于收集太阳能。
3. 太阳能电池：太阳能电池是光伏板最关键的组件，由多个薄片或瓷块组成。
太阳能电池通常由硅或其他半导体材料制成，并具有正负两极。
4. 背板：背板位于太阳能电池的底部，为光伏板提供支撑和保护。
5. 边框：边框位于光伏板的四周，用于固定和保护光伏板的其他组件。
光伏板的工作原理如下：
1. 太阳能电池吸收太阳光：当太阳能电池暴露在阳光下时，电池中的半导体材料吸收太阳光中的光能。
2. 产生电子-空穴对：太阳能光子的能量使得半导体中的原子跃迁，产生电子-空穴对。
电子会跃迁到半导体的导带中，而空穴则停留在半导体的价带中。
3. 电荷分离：由于太阳能电池中的p-n结，电子和空穴会被分离。
电子将被送入p-n结的n端，而空穴则被送入p端。
4. 产生电流：由于电子和空穴的分离，p-n结两端形成电势差。
当连接外部电路时，电子会从n端通过电路流向p端，形成电流。
5. 产生电压：当多个太阳能电池连接在一起时，它们的电压会叠加，形成更高的电压。
这样，光伏板就能够输出一定的电压和电流，可以供给电力设备使用。
通过上述工作原理，光伏板将太阳能转化为电能，实现可再生能源的利用，减少了对传统能源的依赖。
光伏组件的详细介绍光伏组件，也被称为太阳能电池板或太阳能光电板，是一种将太阳能转换为电能的装置。
光伏组件是太阳能发电系统中最重要的部分，通过将太阳光转换为电力来产生可再生能源。
光伏组件是由太阳能电池芯片、电池片的封装结构、电线连接器和支撑结构等组成。
太阳能电池芯片通常由硅材料制成，设计有正负极，其中正极通常在上部，负极在下部。
阳极面含有正载流子，阴极面含有负载流子。
通常使用P型和N型硅材料制造，通过P型材料上箔效应（即光生电流）、N型材料下漫射、P型材料上漫射便可实现光生电流。
光伏组件的封装结构主要由一个玻璃表面、EVA封装膜、太阳能电池芯片、背板和铝合金框架组成。
玻璃表面通常由一块透明玻璃制成，保护电池芯片和封装膜。
EVA封装膜，是一种特殊的胶片材料，用于封装和固定电池芯片，同时能够提供良好的机械保护和防水性能。
背板通常由一块铝合金或塑料片制成，用于固定太阳能电池芯片。
铝合金框架固定背板，同时用于支撑整个光伏组件。
光伏组件的工作原理是基于光伏效应。
当太阳光照射到光伏组件的表面时，硅材料会吸收光线并将其转化为电力。
硅中的电子会被光能激发，从而跃迁到材料的导带上。
这些激发的电子在正负载流子的作用下，会形成一个电流。
这个电流通过连接器传输到逆变器，经过逆变器的转换和调整，最终变成可用于供电的交流电。
光伏组件的性能通常通过以下指标来评估：峰值功率（单位：瓦特），开路电压（单位：伏特），短路电流（单位：安培），最大功率电压（单位：伏特）和最大功率电流（单位：安培）。
这些指标能够表征光伏组件在不同光照条件下的发电能力和效果。
总的来说，光伏组件是利用光伏效应将太阳能转化为电能的装置。
它由太阳能电池芯片、封装结构、连接器和支撑结构等组成。
光伏组件是太阳能发电系统中最重要的组件，它可以将太阳能转化为可再生的电力资源，为我们提供清洁、可持续且环保的能源。
随着技术的不断发展，光伏组件的效率和性能将不断提高，为全球能源转型和气候变化的应对提供积极贡献。
光伏组件详细介绍光伏组件，也称为太阳能电池板，是一种利用光电效应将太阳能转化为电能的装置。
随着环保意识的提高和可再生能源政策的推动，光伏组件在全球范围内得到了广泛应用。
下面将对光伏组件进行详细介绍。
一、光伏组件的基本结构光伏组件主要由光伏电池、玻璃、背板、框架和接线盒等组成。
其中，光伏电池是核心部分，负责将太阳能转化为电能。
玻璃具有透光率高、耐候性好的特点，可以保护光伏电池免受外界环境因素的影响。
背板主要起到绝缘和保护作用，防止电池板受到机械损伤。
框架通常由铝合金或不锈钢制成，用于支撑整个组件。
接线盒则负责将光伏电池产生的电流引出并输送到外部电路中。
二、光伏组件的工作原理光伏组件的工作原理基于光电效应。
当太阳光照射到光伏电池上时，光子携带的能量会将电池中的电子从原子中激发出来，形成电流。
这个电流通过接线盒和外部电路输送到负载或储能设备中，完成电能的转化和利用。
光伏组件的输出功率与光照强度、光谱分布、温度和光照时间等因素有关。
三、光伏组件的类型根据光伏电池的材料和制造工艺不同，光伏组件可以分为以下几种类型：1.晶体硅组件：采用单晶硅或多晶硅制造，具有高转化效率和稳定性好的特点，是市场上应用最广泛的光伏组件类型。
2.薄膜组件：采用非晶硅、铜铟镓硒等薄膜材料制造，具有轻便、柔性和成本低的优势，适用于弱光环境和分布式发电系统。
3.多结组件：由多个不同带隙的光伏电池堆叠而成，可以更有效地利用太阳光谱，提高转化效率，适用于太空和高海拔地区。
四、光伏组件的应用领域光伏组件广泛应用于以下领域：1.家庭和商业用电：通过安装光伏发电系统，可以将太阳能转化为电能供家庭和商业用途使用，降低电费支出。
2.工业用电：大型工厂和企业可以利用光伏组件建立分布式光伏发电系统，实现自给自足的电力供应。
3.交通设施：光伏组件可以用于公路、铁路和机场等交通设施的照明和供电系统，降低运营成本。
4.农业设施：光伏温室、光伏养殖等设施可以利用光伏组件为农业生产提供电力和热能。
光伏组件培训资料第一章：光伏组件基础知识光伏组件是光伏电站的核心组成部分，负责将太阳能转化为电能。
本章将介绍光伏组件的基础知识，包括构成、工作原理和分类等内容。
1.1 光伏组件的构成光伏组件主要由光伏电池、外壳、背板、接线盒和钢化玻璃等部分构成。
光伏电池是将太阳能转化为电能的核心元件，外壳和背板起到保护和支撑作用，接线盒则用于连接电池和输入输出电路，而钢化玻璃作为光伏组件的表面保护层。
1.2 光伏组件的工作原理光伏组件的工作原理基于光伏效应，通过将光能转换为电能实现电力的发电。
当光线照射到光伏组件上时，光伏电池中的半导体材料将光能吸收并将其转换为电能。
这些电能经过电池的排列和连接后，可以输出稳定的直流电。
1.3 光伏组件的分类根据材料和工艺的不同，光伏组件可以分为单晶硅、多晶硅和非晶硅三种类型。
其中，单晶硅光伏组件具有高转换效率和较好的温度特性，多晶硅光伏组件相对便宜但效率略低，非晶硅光伏组件则具有柔性和轻薄特点。
第二章：光伏组件性能测试与评估光伏组件的性能测试与评估是确保光伏电站正常运行的重要环节。
本章将介绍光伏组件的性能测试方法和评估标准，并介绍光伏组件的常见问题及解决方法。
2.1 光伏组件性能测试方法光伏组件的性能测试主要包括输出功率测试、开路电压测试、短路电流测试和填充因子测试等。
这些测试方法可以帮助评估光伏组件的实际发电能力、工作稳定性和电气参数。
2.2 光伏组件性能评估标准光伏组件的性能评估标准主要包括转换效率、温度系数、光电流和漏电流等多个指标。
这些指标能够全面评估光伏组件的能量转换效率、抗压能力和安全性能。
2.3 光伏组件常见问题及解决方法光伏组件在使用过程中可能会出现一些常见问题，如灰尘覆盖、组件老化和线路损耗等。
本节将介绍这些问题的原因分析和解决方法，以确保光伏组件的正常发电效果。
第三章：光伏组件安装与维护光伏组件的安装和维护对于保证光伏电站的正常运行至关重要。
本章将介绍光伏组件的安装要点和维护注意事项，帮助培训人员掌握光伏组件的安装和维护技能。
光伏组件210内部结构光伏组件是太阳能发电系统中的核心部件，通过将太阳能转化为电能。
内部结构是指光伏组件的构成部分及其相互连接的方式。
本文将介绍光伏组件210的内部结构，包括电池片、背板、边框、玻璃以及焊接和封装技术等。
首先，我们来了解一下光伏组件的基本工作原理。
光伏组件的基本工作原理是利用光的能量将光直接转化为电能。
光会照射在光伏电池片上，激发电池片内的电子，从而形成电流。
这个过程主要依赖于半导体材料的光电效应。
在光伏组件210中，主要采用的是单晶硅或多晶硅材料作为电池片的材料。
1.电池片：光伏组件的核心部分，用于将光能转化为电能。
电池片通常由单晶硅或多晶硅材料制成，其上形成了PN结，当光照射到PN结上时，产生电子和空穴，并形成电流。
2.背板：用于提供支撑和保护电池片的部分。
背板通常是由聚合物材料制成，具有良好的防水和绝缘性能，同时还有较好的机械强度。
3.边框：边框是用于固定电池片及背板的部分，通常由铝合金或不锈钢材料制成。
边框的作用是保护电池片不受外界的损害，并提供固定和连接的功能。
4.玻璃：光伏组件的表面通常覆盖着一层透明的玻璃，用于保护内部的电池片。
玻璃具有较好的透光性和抗风化性能，同时还能提供较好的防火和绝缘性能。
除了以上主要的构成部分外，光伏组件210的内部还包括一些辅助部件和技术，如焊接和封装技术。
焊接技术用于连接电池片之间的金属导线，将电池片串联成组件，以提高电压。
封装技术则用于将电池片和其他部件进行密封封装，以保护光伏组件不受外界的影响。
总之，光伏组件210的内部结构主要包括电池片、背板、边框、玻璃等构成部分，以及焊接和封装技术等辅助部件和技术。
这些部分的相互连接和组装，使光伏组件能够有效地将光能转化为电能，实现太阳能的利用和转化。
光伏发电系统组件及工作原理光伏发电系统是一种利用太阳能将光能转化为电能的装置，由光伏组件和其他相关设备组成。
本文将围绕光伏发电系统组件及其工作原理展开阐述。
一、光伏发电系统的组件1. 光伏组件：光伏组件是光伏发电系统的核心部件，也是将太阳能转化为电能的关键。
光伏组件由多个光伏电池片组成，通常采用硅材料制造。
光伏电池片通过吸收太阳光的能量，将其转化为直流电。
光伏组件的尺寸和功率可以根据实际需求进行选择。
2. 支架系统：支架系统用于支撑和固定光伏组件，使其能够稳定地面对太阳辐射。
支架系统通常由钢材或铝材制成，具有良好的耐候性和结构强度。
支架系统的安装方式有地面安装和屋顶安装两种常见形式。
3. 逆变器：逆变器是光伏发电系统中的关键设备，主要用于将光伏组件输出的直流电转化为交流电。
逆变器具有调整电压、频率和功率因数等功能，使得光伏发电系统的电能可以与市电网相匹配。
逆变器的选择应根据系统的容量和电网要求进行匹配。
4. 电缆和连接器：电缆用于连接光伏组件与逆变器、逆变器与电网之间的电路。
电缆通常采用光伏专用电缆，具有耐高温、耐紫外线和耐腐蚀等特性。
连接器用于连接电缆与光伏组件、逆变器之间，方便安装和维护。
5. 控制器和保护装置：控制器用于监测和控制光伏发电系统的工作状态。
它可以实时监测光伏组件的电压、电流和功率等参数，并根据需要进行调整。
保护装置用于保护光伏发电系统免受过流、过压、短路等故障的影响，确保系统的安全可靠运行。
二、光伏发电系统的工作原理光伏发电系统的工作原理可以简单描述为：光能转化为电能。
具体来说，光伏组件通过光伏电池片的吸收作用，将太阳光中的光子能量转化为电子能量。
这些电子被释放出来后，会在光伏电池片内部形成电流，即直流电。
直流电经过电缆传输到逆变器中，逆变器将其转化为交流电，并将其输出到电网中。
交流电可以直接供应给电网上的家庭、工业和商业用电设备使用，也可以通过电表计量后出售给电力公司。
在光伏发电系统运行过程中，光伏组件的工作效率受多种因素影响，如光照强度、温度、阴影遮挡等。
光伏组件的组成一、前言光伏组件是太阳能发电系统中的核心部件，它将太阳能转化为直流电能。
本文将详细介绍光伏组件的组成。
二、光伏组件的基本结构光伏组件由多个太阳能电池片串联或并联而成，外部包裹有玻璃、EVA（乙烯醋酸乙烯酯）薄膜、背板和铝框等材料。
1.太阳能电池片太阳能电池片是光伏组件的核心部分，它将太阳辐射转化为直流电。
常用的太阳能电池片有单晶硅、多晶硅和非晶硅三种类型。
其中，单晶硅具有高转换效率和长寿命等优点，但价格相对较高；多晶硅虽然价格相对便宜，但其转换效率和寿命都不如单晶硅；非晶硅虽然价格最低，但其转换效率远低于单晶硅和多晶硅。
2.玻璃光伏组件的正面覆盖着一层透明玻璃，主要作用是保护太阳能电池片不受外界环境的影响，同时可以增加组件的强度和稳定性。
3.EVA薄膜EVA薄膜是太阳能电池片和玻璃之间的粘合剂。
它具有优良的光透过性、耐候性和粘接性，可以保证太阳能电池片和玻璃之间形成紧密的粘结。
4.背板背板是光伏组件的底部，主要由聚合物材料制成。
它具有防水、防潮、隔热等功能，同时还可以起到支撑太阳能电池片的作用。
5.铝框铝框是光伏组件的外框架，主要由铝合金制成。
它可以保护太阳能电池片和其他组件不受外界冲击和振动的影响，同时还可以起到美观和散热作用。
三、光伏组件的工作原理当太阳辐射射向光伏组件时，太阳辐射会被吸收并转化为直流电。
这是因为太阳能电池片中存在PN结（即正负型半导体结），当光子碰撞到PN结时，会使得电子跃迁到导体带中，并在外接负载的作用下产生电流。
这样就实现了太阳能转化为直流电的过程。
四、光伏组件的优缺点1.优点（1）清洁环保：光伏组件不需要燃料，不会产生污染物，对环境没有影响。
（2）可再生性：太阳能是一种可再生能源，可以无限利用。
（3）维护成本低：光伏组件寿命长，维护成本低。
2.缺点（1）价格高：光伏组件的制造成本较高，价格相对较贵。
（2）受天气影响大：光伏组件的发电效率与天气条件密切相关。
太阳能光伏组件
1）、组件的工作原理：
太阳能电池是由P 型半导体和N 型半导体结合而成,N 型半导体中含有较多的空穴,而P 型半导体中含有较多的电子,当P 型和N 型半导体结合时在结合处会形成电势当芯片在受光过程中,带正电的空穴往P 型区移动,带负电子的电子往N 型区移动,在接上连线和负载后,就形成电流.
光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
这种技术的关键元件是太阳能电池。
太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。
光伏发电的优点是较少受地域限制，因为阳光普照大地;光伏系统还具有安全可靠、无噪声、低污染、无需消耗燃料和架设输电线路即可就地发电供电及建设同期短的优点。
光伏发电是根据光生伏特效应原理,利用太阳能电池将太阳光能直接转化为电能。
不论是独立使用还是并网发电,光伏发电系统主要由太阳能电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件,所以,光伏发电设备极为精炼,可靠稳定寿命长、安装维护简便。
理论上讲,光伏发电技术
2）太阳能光伏组件由八大材料组成，
1、钢化白玻璃
2、EVA
3、背板
4、硅电池片
5、涂锡带
6、罗曼胶带（硅胶）
7、铝边框
8、接线盒
太阳能电池组件部分主要材料介绍
（1）钢化玻璃
低铁钢化玻璃（又称白玻璃），厚度3.2毫米，在太阳电池光谱响应的波长范围内（320-1100NM）透光率达90%以上，对于1200NM的红外光有较高的反射率。
此玻璃同时耐紫外光线的辐照，透光率不下降。
钢化性能符合国标GB9963-88或者封装后的组件抗冲击性能达到国标GB9535-88地面用硅太阳能电池环境试验方法中规定的性能指标。
（2）EVA
EV A是一种热融胶粘剂，厚度在0.4毫米-0.6毫米之间，表面平整，厚度均匀，内含交联剂。
常温下无黏性且具抗黏性，经过一定调价热压便
发生融融粘接与交联固化，并变的完全透明。
固化后的EV A能承受大气变
化具有弹性，它将电池片“上盖下垫”，将其包封，并和上层保护材料玻璃，
下层保护材料背板（TPT,BBF等），利用真空层技术合为一体。
另一方面，
它和玻璃粘合后能提高玻璃的透光率，起着增透的作用，并对太阳能电池
板的输出有增益作用。
暴露在空气的EV A易老化发黄，从而影响组件的透光率，从而影响组件的发电质量除了EV A本身的质量外，组件厂家的层压工艺影响也是非常
大的，如EV A胶连度不达标，EV A与钢化玻璃，背板粘接强度不够，都会
引起EV A提早老化，影响组件寿命。
（3）太阳能电池片
太阳能电池片是光电转换的最小单元，尺寸一般为125*125或156*156，太阳能电池片的工作电压约为0.5V，一般不能单独作为电源使用。
将太阳
能电池片进行串并联封装后，就成为太阳能电池板，其功率一般为几瓦到
几十瓦，一百瓦到二百瓦以上，可以单独作为电源使用。
太阳能电池工作原理，以半导体材料硅为基体，利用扩散工艺在硅晶体中掺入适量杂质，当掺入硼、磷等杂质时，硅晶体中就会存在空穴，形成
n型半导体，同样，掺入磷原子后，硅晶体中就会有一个电子，形成p型
半导体，p型半导体与n型半导体结合在一起形成pn结，党太阳光照射硅
晶体后，pn结中n型半导体空穴往p型区移动，而p型区中的电子往n型
区移动，从而形成n型区的电流，在pn结中形成电势差，这就形成了电流。
作为重要工序，丝网印刷的质量（厚度、宽度、膜厚一致性）影响电池片的技术指标。
丝网印刷工序：
背板银电极印刷（背银）：在电池片的正极面（P区）用银铝浆料印刷两条电极导线（宽约为3-4mm）作为电池片的电极。
正面银印刷（正银）：在电池片的正面（喷涂减反射膜的面）同时用银浆料印刷一排间隔均匀的闪现和两条电极，在工艺上要求栅线间距约为
3mm,，宽约为0.10-0.12.。
（4）背板
背板就是电池板背面的保护材料，一般有TPT,BBF,DNP等等，这些保护材料具有良好的抗环境侵蚀能力，绝缘能力并且可以和EV A良好的粘
接。
太阳电池的背板覆盖物一氟塑料膜为白色，对阳光起反射作用，因此
对电池板的效率略有提高，并因其具有较高的红外发射率，还可以降低电
池板的工作温度，也有利于电池板的效率。
当然，氟塑料膜首先具有太阳
电池封装所要求的耐老化，耐腐蚀、不透气等基本要求。
（5）接线盒
接线盒一般由ABS制成，并加有防老化和抗紫外线辐射剂，能确保电池版纳在室外使用25年以上不出现老化破裂现象。
接线柱由外镀镍层的高
导电解铜制成，可以确保电气导通及电气连接的可靠性。
接线盒用硅胶粘
接在背板表面。
2、接线盒内有旁路二极管，防止短路，起保护作用。
（6）铝合金边框
1、边框采用硬制铝合金制成，表面化层厚度大于10毫米，可以确保
在室外环境长达25年以上使用，不会被腐蚀，牢固耐用。
