网络通信协议.pptx

格式：pptx
大小：426.47 KB
文档页数：53

下载文档原格式

CAN通信技术解析_PPT模板.pptx

随着科技的发展，CAN通信将进一步提高传输速率，增强系统的安全性和稳定性，未来在更多领域得到应用。
谢谢大家
CAN通信的错误检测与处理
CAN通信具有强大的错误检测和处理能力，能够自动重发错误帧，保证数据的完整性和系统的稳定性。
03 CAN通信的主要特点
CAN通信的主要特点
CAN通信的实时性
CAN通信具有出色的实时性，其传输速度快，延迟低，可以满足实时控制系统的需求。
CAN通信的容错性
CAN通信具有强大的容错能力，即使在网络中出现错误的数据帧，也能通过错误检测机制进行自我修复。
在工业自动化领域，CAN通信被广泛应用于生产
适性。
线控制、设备监控等环节，提高了生产效率和设
备运行的稳定性。 3 CAN通信在医疗设备中的实践
在医疗设备中，CAN通信可以实现设备的远程监
控和数据共享，为医疗诊断和治疗提供了便利。
05 CAN通信的发展趋势
CAN通信的发展趋势
CAN通信的技术进步
动机控制、刹车控制、空调控制等，实现各个系
统之工作原理
CAN通信的工作原理
CAN通信的基本原理
CAN通信是一种串行双线制通信协议，通过数据帧的形式进行信息传递，具有高可靠性、实时性和灵活性。
CAN通信的数据帧结构
CAN通信的数据帧由起始位、仲裁域、控制域、数据域和校验域组成，各部分有其特定的作用和格式，保证了信息的准确传输。
CAN通信，全称Controller Area Network，是
CAN通信的特点
2
一种高效的车辆内部通信网络，主要应用于汽车
CAN通信具有实时性强、传输速度快、可靠性高

5G移动通信技术PPT课件

5G通信技术应用领域
外科手术 2019年1月19日，中国一名外科医生利用5G技术实施了全球首例远程外科手术。这名医生在福建省利用5G网络，操控30英里（约合48公里）以外一个偏远地区的机械臂进行手术。在进行的手术中，由于延时只有 0.1秒，外科医生用5G网络切除了一只实验动物的肝脏。5G技术的其他好处还包括大幅减少了下载时间，下载速度从每秒约20兆字节上升到每秒50千兆字节——相当于在1秒钟内下载超过10部高清影片。5G技术最直接的应用很可能是改善视频通话和游戏体验，但机器人手术很有可能给专业外科医生为世界各地有需要的人实施手术带来很大希望。 5G技术将开辟许多新的应用领域，以前的移动数据传输标准对这些领域来说还不够快。5G网络的速度和较低的延时性首次满足了远程呈现、甚至远程手术的要求。
5G通信技术应用领域
车联网与自动驾驶车联网技术经历了利用有线通信的路侧单元（道路提示牌）以及2G/3G/4G网络承载车载信息服务的阶段，正在依托高速移动的通信技术，逐步步入自动驾驶时代。根据中国、美国、日本等国家的汽车发展规划，依托传输速率更高、时延更低的5G网络，将在2025年全面实现自动驾驶汽车的量产，市场规模达到1万亿美元。
5G通信技术关键技术
内容分发网络在5G 中，面向大规模用户的音频、视频、图像等业务急剧增长，网络流量的爆炸式增长会极大地影响用户访问互联网的服务质量。如何有效地分发大流量的业务内容，降低用户获取信息的时延，成为网络运营商和内容提供商面临的一大难题。仅仅依靠增加带宽并不能解决问题，它还受到传输中路由阻塞和延迟、网站服务器的处理能力等因素的影响，这些问题的出现与用户服务器之间的距离有密切关系。内容分发网络(content distribution network， CDN) 会对未来 5G 网络的容量与用户访问具有重要的支撑作用。

路由交换技术与实践项目5-OSPF的配置课件.pptx

重新加载OSPF进程 Router#clear ip ospf process
DR和BDR选举的控制 Router(config-if)#ip ospf priority value
虚链路的配置 Router(config-router)#area area-id virtual-link router-id
THANKS
OSPF Router ID用于唯一标识OSPF路由域内的每台路由器。一个Router ID其实就是一个IP地址。 Router ID通过以下步骤确定。使用通过OSPF router-id命令配置的Router IDIP地址。如果路由器未配置router-id，路由器会选择其所有环回口的最高IP地址。如果路由器未配置router-id和环回口，路由器会选择所有活动物理接口的最高IP地址。
非广播多路访问（Non-Broadcast Multi-Access，NBMA）允许多台设备接入，但是不具备广播功能。当链路层协议是帧中继、ATM和X.25时，OSPF的默认网络类型是NBMA。在NBMA网络中，也要进行OSPF的DR和BDR选举。点到多点
没有一种链路层协议会被OSPF默认地认为是点对多点点到多点（Point-to-Multipoint，P2MP）类型，这种网络类型需要管理员手动配置，这种类型的网络不进行OSPF的DR和BDR选举。
二、知识梳理
OSPF Router ID
DR和BDR的选举具有最高OSPF接口优先级的路由器当选为DR。具有第二高OSPF接口优先级的路由器当选为BDR。如果OSPF接口优先级相等，则取Router ID最高者作为DR。
DR/BDR选举的时间安排当多路访问网络中第一台启用了OSPF接口的路由器开始工作时，DR和BDR选举过程随即开始。DR一旦选出，将保持DR

宽带通信网技术.pptx

流媒体技术（Streaming media）
OTN体系结构及组网
T-MPLS体系结构及组网
PBB/PBT体系结构及组网
5G组网技
2019-11-4
10
4．网络新概念 (6)
软件定义网络SDN 网络功能虚拟化NFV 认知网(cognitive networks)及其体系结构智慧云网络及其体系结构大数据及其应用 Centric-x, x=information, data, application,…
Terrestrial Radio Access Network) ，或3G CDMA2000 接入及组网
4G LTE（长期演进）
2019-11-4
8
2．宽带网络技术 (10)
宽带高速传输技术（GFP、LAPS等）高速交换技术 IPv6及其组网技术光纤信道技术（FC：fiber channel）网络协议参考模型的对比研究 IPTV及其组网技术 SDH及其组网技术交换机与路由器的对比研究宽带移动通信与组网技术分组网中的时钟恢复方法
电力线传输与接入及组网技术居民小区中可能的接入及组网技术家居（家庭）网络（Home Networking)技术高速以太网GE及组网技术高速以太网 10/100GE及组网技术 EPON接入及组网技术 GPON接入及组网技术
2019-11-4
7
1.2无线介质（7）
高速WLAN IEEE802.11(a, g)接入及组网技术高速WLAN IEEE802.16x 接入及组网技术无线ATM的MAC协议与组网技术蓝牙技术（bluetooth) 卫星宽带接入及组网技术 3GWCDMA 接入及组网UTRAN (Universal

OTN原理及设备介绍pptx

OTN设备的软件结构主要包括设备驱动程序、操作系统、应用程序等。
操作系统则负责提供基础运行环境，如进程调度、内存管理、文件系统等，同时提供对外接口供应用程序使用。
04
otn网络架构
基于otn的网络拓扑结构
环形拓扑结构
由多个节点构成，每个节点连接两个邻居节点，形成一个闭环。这种结构具有较高的可靠性，能够防止单点故障。
06
otn组网方案
基于otn的组网原则
总结词
灵活、高效、经济、安全。
提高网络安全
OTN提供多种保护方式，如线性保护、环形保护等，可保障网络安全。
降低运营成本
OTN采用统一平台，可同时支持多种业务，降低设备投资和运营成本。
满足各种颗粒度需求
OTN可提供从几十吉比特到几百吉比特的多种颗粒度，满足不同用户的需求。
在OTN网络中，可以建立一个环形的备份路径，当主路径故障时，流量可以从环形路径中绕过故障点。
在OTN网络中，可以建立多条路径，当主路径故障时，流量可以从其他路径绕过故障点。
在OTN网络中，可以建立一个子网连接备份路径，当主路径故障时，流量可以从子网连接备份路径绕过故障点。
THANKS
时分解复用
将TDM复用的高速数据流分解为原始的多个低速率数据流。
波分解复用
将WDM复用的多波长光信号分解为原始的多个低波长光信号。
光信号放大与再生
光信号放大
在传输过程中，由于光纤损耗等因素，光信号功率会逐渐降低。在OTN设备中，通常采用光放大器（如掺铒光纤放大器 EDFA）对光信号进行放大。
VS
优化网络结构
OTN采用网状、环状、树状等多种结构，可根据实际需要进行灵活配置，提高网络效率和可靠性。

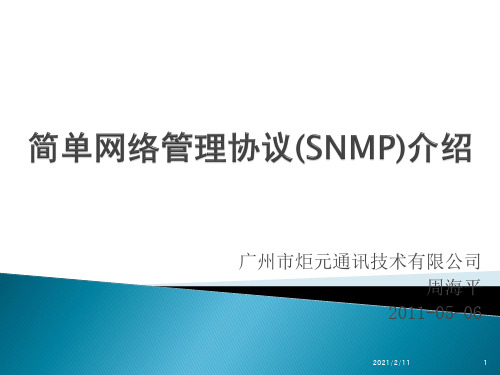

NetSNMP介绍.pptx

➢
2.1 Net snmp简介
➢
2.2 Net snmp的安装
2021/2/11
2
➢
2.3 Net Agent 开发介绍
➢
及实例演示
➢
2.5 编后语
2021/2/11
3
➢ 1.1 SNMP是干什么的
➢ SNMP 是专门设计用于在 IP 网络管理网络节点（服
2021/2/11
14
➢ 2.4、基于Net snmp 的Agent 开发介绍及实例演示
➢
agent扩展开发方式有两种：
➢
1.静态库方式(步骤如下）
➢
1)编写自己的MIB文件
➢
2）将MIB文件用工具转换成.c及.h文件
➢
3）在转换后的.c及.h文件中加入自己的代码
➢
4)将自己的.c及.h文件引入后，重新编译库文件及代理程序(agent)
是简单网关监控协议(SGMP)，用来对通信线路进行管理。随后，人们对SGMP进行了很大的修改，特别是加入了符合 Internet定义的SMI和MIB：体系结构，改进后的协议就是著名的SNMP。
SNMP的目标是管理互联网Internet上众多厂家生产
的软硬件平台，因此SNMP受Internet标准网络管理框架的
视图控制:
◆view <view_name> <type> <subtree> [mask]
2.启动agent并测试服务是否正常启动
3.用工具查询安装及配置路径是否与预期一致
net-snmp-config --default-mibdirs
net-snmp-config --snmpconfpath

常用PLC与霍尼韦尔PKS系统的Modbus通讯与组态.pptx [自动保存的]

I0.4
I1.4
Q0.4
I0.5
I1.5
Q0.5
I0.6
Q0.6
I0.7
Q0.7
CPU 214
变频器 31 第三方PLC 调制解调器
现场常用PLC简介-S7-300
模块化微型PLC系统，满足中、小
规模的性能要求
各种性能的模块可以非常好地满足
和适应自动化控制任务
简单实用的分布式结构和多界面网
对PKS的SCADA组态过程进行讲解
目录
现场常用PLC简介
ＰＫＳ支持的第三方通讯
Ｍｏｄｂｕｓ简介
实现PLC的Modbus通讯
PKS系统的SCADA组态
总体回顾
现场常用PLC简介-S7-200
S7-200系列出色表现在以下几个方面:
1)极高的可靠性。
S7-200 是一种小型的可编程序控制器，
2)极丰富的指令集。
计数器
很容易地整体拆卸。用于较高要求的控制系统，具有更多的输入/输出点，更强的模
256
256
256
256
256
计时器
时钟功能
可选
可选
内置
内置
内置
块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些
数字量输入滤波
标准
标准
标准
标准
标准
N/A
模拟量输入滤波
标准
标准
标准
络能力，应用十分灵活
方便用户和简易的无风扇设计
当控制任务增加时，可自由扩展
大量的集成功能使它功能非常强劲
现场常用PLC简介-S7-300
现场常用PLC简介-S7-300

网络工程师教程pptx

根据每个主机的网络层地址或协议类型(如果支持多协议)划分的，虽然这种划分方法是根据网络地址，比如IP地址，但它不是路由，与网络层的路由毫无关系。
STP生成树协议避免环路问题
STP基本概念
STP（生成树协议）是一个二层链路管理协议。在提供链路冗余的同时防止网络产生环路。
STP工作原理
STP通过阻塞冗余链路来解决由备份链路引起的环路问题。在STP运行过程中，被阻塞的端口处于一个监听状态，随时准备在活跃链路出现故障时接入网络。
作方式。
02 IP地址与子网划分
IP地址概述及分类方法
IP地址定义
IP地址是互联网协议地址的简称，用于标识网络中的设备，确保数据能够准确传输到目标设备。
IP地址分类
IP地址分为A、B、C、D、E五类，其中A、B、C类为常用IP地址，D 类用于多播，E类用于科研。
特殊IP地址
包括环回地址127.0.0.1、广播地址和网络地址等，具有特殊含义和用途。
VPN虚拟专用网络技术实现远程访问
VPN基本原理
介绍虚拟专用网络（VPN）的定义、分类及工作原理，包括远程访问VPN和站点到站点VPN。
01
VPN技术实现
详细讲解VPN的协议选择、加密技术、认证方式等技术实现细节，确保远程访问的安全性。
02
03
VPN应用案例
分享实际环境中VPN的应用案例，加深学员对虚拟专用网络技术的理解和掌握。
交换机基本概念
交换机是一种用于电（光）信号转发的网络设备，为接入交换机的任意两个网络节点提供独享的电信号通路。
交换机工作原理
交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中。当交换机将数据帧转发到特定的端口时，它会先检查MAC地址表，如果目标MAC地址在MAC地址表中有映射，则转发数据帧到该端口；如果没有映射，则向所有端口广播该数据帧。

CTCT培训pptx

CTCT的技术和应用将不断更新和升级，以满足不断变化的市场需求和社会需求。
未来，CTCT将与更多技术和方法进行融合和创新，形成更加完善的技术体系和应用方案。
拓展学习资源推荐
相关技术文档和资料
推荐学员阅读CTCT相关的书籍、论文和技术博客等，深入了解 CTCT的原理和应用。
在线课程和培训
推荐学员参加相关的在线课程和培训，学习更多关于CTCT的知识和技能。
CTCT培训pptx
contents
目录
• 目录 • CTCT基础知识 • CTCT技术详解 • CTCT操作指南 • CTCT在医学领域应用 • CTCT在非医学领域应用 • 总结与展望
目录
01
培训背景与目的
背景
介绍CTCT技术的发展趋势，以及企业在当前市场环境下对CTCT技术的需求。
目的
通过CTCT技术，医生可以对患者的病情进行持续监测和评估，及时调整治疗方案。
医学教育与培训
CTCT技术可以提供逼真的三维解剖模型，帮助医学生和医生更好地理解人体结构和病变情况。
利用CTCT技术，医学教育机构可以开发更加生动、形象的医学教学课程和培训教材。
通过模拟手术和病例讨论等实践训练，医学生和医生可以在安全的环境中获得宝贵的临床经验。
随着技术的不断发展和应用场景的不断拓展，CTCT技术将在更多领域发挥重要作用，推动各行各业的智能化升级。
相关术语与定义
目标检测
指在给定的图像或视频序列中，找出并定位目标物体的位置。
标注数据
指利用计算机视觉和机器学习技术，从图像或视频序列中提取出能够描述目标物体的关键信息。
特征提取
指一种基于神经网络的机器学习技术，通过构建深度神经网络模型来实现对复杂数据的处理和分析。

网络体系结构与网络协议.pptx

谢 20谢19你-11的-1观8 看
7
网络体系结构（network architecture）
• 一个功能完备的计算机网络需要制定一整套复杂的协议集;
• 网络协议是按层次结构来组织的；
• 网络层次结构模型与各层协议的集合称为网络体系结构；
• 网络体系结构对计算机网络应该实现的功能进行了精确的定义；
路由选择、运输
运输部门的邮件运输业务
转送邮局、接收邮包
谢 20谢19你-11的-1观8 看
4
2.1.2 协议、层次、接口与体系结构的概念
计算机网络的四个重要的概念： • 层次（layer） • 协议（protocol） • 接口（interface） • 体系结构（architecture）
谢 20谢19你-11的-1观8 看
• 无连接服务中的数据传输过程不需要经过连接建立、连接维护与释放连接的三个过程；
• 数据分组传输过程中，目的结点接收的数据分组可能出现乱序、重复与丢失的现象；
• 无连接服务的可靠性不好，但是协议相对简单，通信效率较高。
谢 20谢19你-11的-1观8 看
28
确认和重传机制的特点
• 网络数据传输的可靠性一般通过确认和重传机制保证； • 确认是指数据分组的接收结点在正确地接收到每个分
2.3.1 TCP/IP参考模型的发展
• 在TCP/IP协议研究初期，并没有提出参考模型；
• 1974年Kahn定义了最早的TCP/IP参考模型；
• 80年代Leiner、 Clark等人对TCP/IP参考模型进一步的研究；
• TCP/IP协议一共出现了6个版本，后3个版本是版本4、版本5与版本6；
谢 20谢19你-11的-1观8 看

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

因此， FDDI可以看作是一种高速令牌环网。
2．异步传输模式（ATM）
异步传输模式ATM（Asynchronous Transfer Mode）就是建立在电路交换和分组交换的基础上的一种面向连接的快速分组技术，它采用定长分组（信元）作为传输和交换的单位。
它定义的传输介质为光纤和宽带同轴电缆。
(2) IEEE 802.3ab
它定义的传输介质为 5类 UTP电缆，传输距离为 100m。
千兆以太网采用以交换机为中心的星形拓扑结构，主要用于交换机与交换机之间或者交换机与企业超级服务器之间的高速网络连接。
5.1.2 令牌网协议令牌网协议涉及到两个标准：IEEE802.4和
5的一种替代方案而制订的。（3）10BASE-T “T”代表双绞线星型网。10BASE-T与其他以太
网标准有根大的不同。它采用以集线器为中心的星型拓扑结构，使用标准的RJ45插头与三类或五类非屏蔽双绞线连接网卡和集线器。
（4）10BASE-FP 、10BASE-FL与10BASE-FB
10BASE-FP、10BASE-FL与10BASE-FB是 IEEE8023物理层标准中的三种光纤介质标准，传输速率也为10Mb／s。
10BASE-FP标准定义了无源集线器连接光纤的以太网，其基本结构与10BASE-T类似，采用星型拓扑结构，网卡与无源集线器之间用光纤连接起来，最大距离为500m．
125μm光纤。适用超长距离或易受电磁波干扰的环境。 100BASE－T网络采用以集线器为中心的星形拓
扑结构，并规定了计算机节点与集线器之间的最大电缆长度：100BASE－T4和100BASE－TX均为100m 100BASE－FX为400 m。并且100BASE － T4、 100BASE－ TX和 100BASE－ FX可以通过一个集线器实现混合连接，集成到同一网络中。
IEEE802.5， IEEE802.4适用于令牌总线网 IEEE802.5适用于令牌环网。
5.1.3 其它协议
1．光纤分布式数据接口（FDDI）
光纤分布式数据接口 FDDI（Fiber Distributed Data Interface）是一种采用令牌传递访问控制协议、环形拓扑结构和光纤介质的 100 Mb/s高速局域网。
10BASE-FB标准将网卡与有源集线器之间用光纤连接起来，最大距离可达2000m。
10BASE-FL标准将以太网中继器的数目由最多4 个扩大到6个，以便增加以太网的主干网长度。
2．100 Mb／s 快速以太网
快速以太网是从10BASE-T发展而来的
保留着传统的10BASE系列Ethernet的所有特征，即相同的帧格式、相同的介质访问控制方法CSMA/CD、根同的组网方法，而把每个比特发送时间由100ns降至10ns。
3．千兆以太网
千兆以太网是由千兆位以太网联盟开发的 1Gb／s （1000 Mb／s）以太网技术，千兆以太网标准中MAC子层仍采用CSMA／ CD协议．但对MAC层规范进行了重定义，以维持适当的网络传输距离。
千兆以太网标准分成两个部分： IEEE802.3z和IEEE802.3ab。
（1）IEEE 802.3z
后来，由Xerox 、Intel和DEC公司合作于 1980年9月第一次公布了Ethernet的的详细技术规范，成为世界上第一个局域网工业标准。
Ethernet采用的是争用型介质访问控制协议，即 CSMA/CD。
CSMA/CD，即载波监听多路访问/冲突检测，Biblioteka 是一种争用型的介质访问控制协议。
1．10Mb/s以太网（1）10BASE-5 10BASE-5所采用的传输介质是50基带粗同轴电
缆，所以10BASE-5又称为粗缆以太网。 “5”表示每一段电缆的最大长度为500m，当网
段需要超过500m时，可采用中继器来延长网段。（2）10BASE-2 10BASE-2又称为细缆以太网，是作为10BASES-
IEEE:电气和电子工程师协会 IEEE802.3定义了两种类型的以太网，即基带类
以太网和宽带类以太网。例如： 10BASE系列以太网就是基带以太网。
“10”代代表信号传输这率为10Mb/s，“BASE” 代表是基带信号，主要有 10BASE-5，10BASE-2， 10BASE－T和 10BASE-F。
（2）100BASE－TX
100BASE－TX是2对UTP电缆系统，
支持5类UTP和4类屏蔽双绞线（STP）电缆其中5类UTP电缆采用RJ45连接器，而4 类STP电缆采用9芯D型（DB－9）连接器。
（3）100BASE－FX 100BASE－FX是多模光纤系统，使用2芯62 .5／
第5章网络通信协议
本章任务
低层协议中、高层协议
5.1 低层协议
低层是指物理层和数据链路层数据链路层又被划分成两个子层：介质访
问控制（MAC）子层和逻辑链路（LLC）子层。
介质访问控制子层是数据链路层的一个功能子层，它构成了数据链路层的下半部，直接与物理层相邻。它的主要功能是进行合理的信道分配，解决信道竞争问题。
100BASE－T定义了三种物理层标准： 100BASE－T4 100BASE－TX 100BASE－FX,分别支持不同的传输介质。
（1）100BASE一T4
100BASE－T4是4对无屏蔽双绞线（UTP）电缆系统，
支持3类、4类和5类UTP电缆
UTP电缆连接器采用RJ45连接器、 100BASE－T4定义了一种新的信号编码和收发技术，它采用8B6T编码技术，该技术提高了以太网的速度。
逻辑链路子层也是数据链路层的一个功能子层。
逻辑链路LLC在介质访问控制MAC子层的支持下向网络层提供服务。
它的功能包括:
数据帧的组装与拆卸、帧的收发、差错控制、数据流控制和发送顺序控制等功能并为网络层提供两种类型的服务，面向连接服务和无连接服务。
5.1.1 以太网协议
以太网（Ethernet）最初是由美国Xerox公司和Stanford大学联合开发于1975年推出的。
