Matlab GUIDE使用说明(Matlab GUI界面)

matlab创建gui界面的方法
在MATLAB中创建GUI界面可以使用MATLAB的GUI设计工具。

下面是
一些基本步骤：
1. 在MATLAB命令窗口中输入`guide`，然后按Enter键打开GUI设计器。

2. 在GUI设计器中，选择一个预定义的模板或创建一个新的GUI。

3. 使用GUI设计器中的工具栏和属性编辑器来添加和配置GUI组件，例如
按钮、文本框和滑动条等。

4. 设置每个组件的回调函数，以便在用户与组件交互时执行特定的操作。

5. 保存并运行GUI，以测试其功能和性能。

需要注意的是，GUI设计器是MATLAB的一个可选组件，因此需要确保已
安装该组件才能使用它。

此外，创建复杂的GUI可能需要一定的MATLAB
编程经验和对GUI组件的深入了解。

今天由于要帮一朋友用matlab处理一幅图片，处理图片的要求其实很简单，就是把图片加载进matlab中，然后显示出想要的某一列的趋势图来。

如果用代码写的话，程序如下：x=imread(‘文件路径\*.jpg’);figure(1);plot(x(:,100)); %假如要显示的是图像的第100列的趋势图显示效果如下图所示：虽然用Ｍ文件写两句很简单，不过带着感情，追求更好是我们永恒的动力，首先用Ｍ文件时候人机界面不友好，的看很多的代码，尤其对不太熟悉Ｍ编程的的人而言即使很简单也看着比较郁闷，因此我们接下来用matlab中的GUI来完成这个简单的例子，当然编程起来比这个复杂多，但是对使用者而言确很简单清楚。

这个就如同ＶＣ中的ＭＦＣ和ＷＩＮＤＯＷＳＦＯＲＭＳ一样。

做成的都是人机交互界面。

不废话了，看例子。

首先打开ＭＡＴＬＡＢ，要新建一个ＭＡＴＬＡＢ GUI 程序有三种方法，这里我直接在命令窗口里输入guide，新建一个空的ＧＵＩ程序，选择如下图：新建好的ＧＵＩ编程界面如下图，上面无非就是菜单，工具，还有编程用到的控件，还有编程的用户窗口。

这个和ＬＡＢＶＩＥＷ有点像。

不过ＬＡＢＶＩＥＷ的前面板都是用控件拖出来的，后面板也是拖控件画出来的。

而ＧＵＩ的显示界面是拖控件画出来的，其中一些属性参数要设置下，而后面的执行这些控件的都是写的Ｍ函数，即后面板都是要写代码的，这个比ＬＡＢＶＩＥＷ单纯的画程序要难，当然灵活性也大，不过个人感觉没一个简单的，都难呀。

至于上面控件的意思，怎么拖请自己看吧，若学过ＭＦＣ或者ＷＩＮＤＯＷＳＦＯＲＭＳ的人就会很容易理解的，这之间是太像了，呵呵。

我们的目的是显示图片，并且显示需要的某一列的趋势图。

为了使人机交互更好点，我们可以使加载图片时和我们选择打开文件夹那样完成，即自己选择路径，而不用每次在M文件里改路径。

还有我们要求在加载图片完成时立马显示出这幅图片的大小信息，即多少行，多少列。

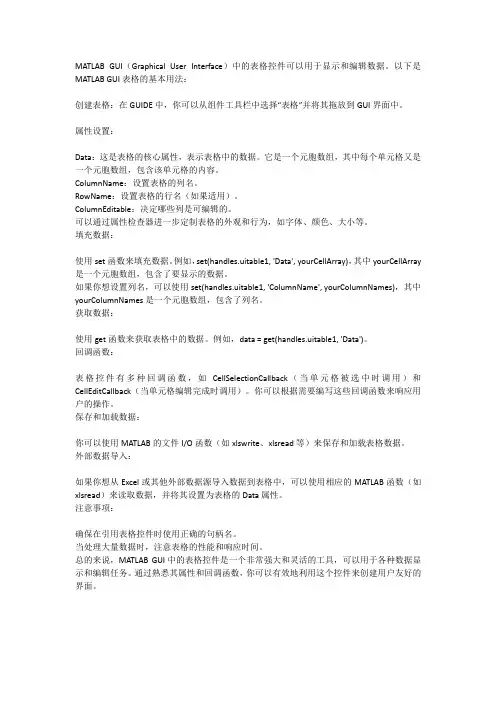

MATLAB GUI（Graphical User Interface）中的表格控件可以用于显示和编辑数据。

以下是MATLAB GUI表格的基本用法：创建表格：在GUIDE中，你可以从组件工具栏中选择“表格”并将其拖放到GUI界面中。

属性设置：Data：这是表格的核心属性，表示表格中的数据。

它是一个元胞数组，其中每个单元格又是一个元胞数组，包含该单元格的内容。

ColumnName：设置表格的列名。

RowName：设置表格的行名（如果适用）。

ColumnEditable：决定哪些列是可编辑的。

可以通过属性检查器进一步定制表格的外观和行为，如字体、颜色、大小等。

填充数据：使用set函数来填充数据。

例如，set(handles.uitable1, 'Data', yourCellArray)，其中yourCellArray 是一个元胞数组，包含了要显示的数据。

如果你想设置列名，可以使用set(handles.uitable1, 'ColumnName', yourColumnNames)，其中yourColumnNames是一个元胞数组，包含了列名。

获取数据：使用get函数来获取表格中的数据。

例如，data = get(handles.uitable1, 'Data')。

回调函数：表格控件有多种回调函数，如CellSelectionCallback（当单元格被选中时调用）和CellEditCallback（当单元格编辑完成时调用）。

你可以根据需要编写这些回调函数来响应用户的操作。

保存和加载数据：你可以使用MATLAB的文件I/O函数（如xlswrite、xlsread等）来保存和加载表格数据。

外部数据导入：如果你想从Excel或其他外部数据源导入数据到表格中，可以使用相应的MATLAB函数（如xlsread）来读取数据，并将其设置为表格的Data属性。

注意事项：确保在引用表格控件时使用正确的句柄名。

MATLAB图像用户界面1、GUI入门示例（1）3种方式打开GUIDE开发环境：●在指令窗中运行guide指令。

●菜单：新建—>GUI。

●使用GUIDE按钮。

（2）使控件、组件图标带其名称一起显示，应采用以下步骤：●选择界面编辑器菜单项：File > Preference，引出GUIDE选项设置界面。

●勾选“show names in component palette”项。

（3）界面组件●GUI界面右下角“小黑块”，即“界面缩放句柄”●轴：点击“轴”图标，然后在工作区中的适当位置，拉出适当大小的“轴位框”，以供绘制响应曲线使用。

●静态文本框：；●可编辑文本框：；（4）界面组件参数的设置：●在”窗属性编辑器“设置：Resize on %图形窗是否可缩放Uints normalized %采用“归一化”单位计量窗口大小●“静态文本框”设置：FontUnits normalized %采用相对度量单位，缩放时保持字体比例FontSize 0.5 %字体大小String 归一化二阶系统的阶跃响应%Units normalized %采用相对度量单位，缩放时保持该区比例●轴：Box on %轴框封闭Units normalized %采用相对度量单位，缩放时保持比例XLim [0,15] %X轴范围YLim [0,2] %Y轴范围●可编辑文本框：FontUnits normalized %采用相对度量单位，缩放时保持字体比例FontSize 0.5 %字体大小String %删除缺省字符Units normalized %采用相对度量单位，缩放时保持该区比例（5）初步设计界面的保存在进行保存时，在指定的文件夹下会同时生成2个伴生文件ex0801.m和ex0801.fig。

(6)回调程序的编写Ex0801.m所包含的回调子函数函数体是空的。

插入下面代码：function edit1_Callback(hObject, eventdata, handles)% hObject handle to edit1 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB% handles structure with handles and user data (see GUIDATA)% Hints: get(hObject,'String') returns contents of edit1 as text% str2double(get(hObject,'String')) returns contents of edit1 as a doubleget(hObject,'String'); %从编辑框读取输入字符zeta=str2double(get(hObject,'String')); %把字符转换成双精度数handles.t=0:0.05:15; %定义时间采样数组handles.y=step(tf(1,[1,2*zeta,1]),handles.t); %计算响应cla %清空坐标轴line(handles.t,handles.y) %在已有轴上绘制曲线。

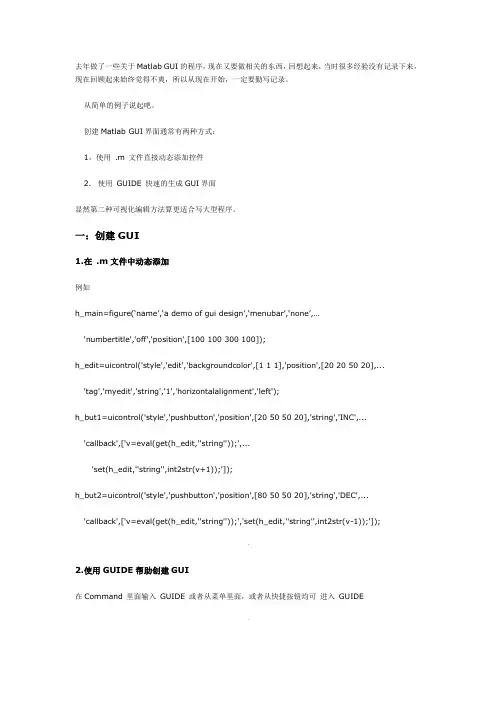

去年做了一些关于Matlab GUI的程序，现在又要做相关的东西，回想起来，当时很多经验没有记录下来，现在回顾起来始终觉得不爽，所以从现在开始，一定要勤写记录。

从简单的例子说起吧。

创建Matlab GUI界面通常有两种方式：1，使用 .m 文件直接动态添加控件2. 使用GUIDE 快速的生成GUI界面显然第二种可视化编辑方法算更适合写大型程序。

一：创建GUI1.在 .m文件中动态添加例如h_main=figure(‘name’,‘a demo of gui design’,‘menubar’,‘none’,…'numbertitle','off','position',[100 100 300 100]);h_edit=uicontrol('style','edit','backgroundcolor',[1 1 1],'position',[20 20 50 20],...'tag','myedit','string','1','horizontalalignment','left');h_but1=uicontrol('style','pushbutton','position',[20 50 50 20],'string','INC',...'callback',['v=eval(get(h_edit,''string''));',...'set(h_edit,''string'',int2str(v+1));']);h_but2=uicontrol('style','pushbutton','position',[80 50 50 20],'string','DEC',...'callback',['v=eval(get(h_edit,''string''));','set(h_edit,''string'',int2str(v-1));']);2.使用GUIDE帮助创建GUI在Command 里面输入GUIDE 或者从菜单里面，或者从快捷按钮均可进入GUIDE新建并且保存后，会生成相应的fig文件和m文件，在Layout编辑视图，可以使用如下工具：Layout Editor：布局编辑器；Alignment Tool：对齐工具；Property Inspector：对象属性观察器；Object Browser：对象浏览器；Menu Editor：菜单编辑器。

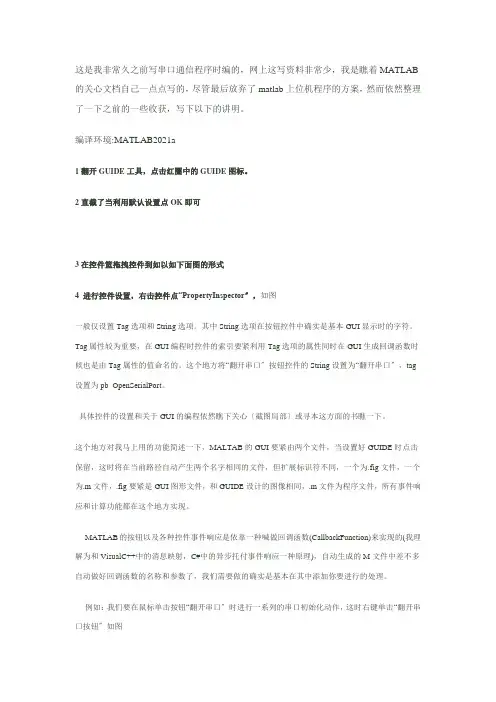

这是我非常久之前写串口通信程序时编的，网上这写资料非常少，我是瞧着MATLAB 的关心文档自己一点点写的，尽管最后放弃了matlab上位机程序的方案，然而依然整理了一下之前的一些收获，写下以下的讲明。

编译环境:MATLAB2021a1翻开GUIDE工具，点击红圈中的GUIDE图标。

2直截了当利用默认设置点OK即可3在控件篮拖拽控件到如以如下面图的形式4 进行控件设置，右击控件点“PropertyInspector〞，如图一般仅设置Tag选项和String选项。

其中String选项在按钮控件中确实是基本GUI显示时的字符。

Tag属性较为重要，在GUI编程时控件的索引要紧利用Tag选项的属性同时在GUI生成回调函数时候也是由Tag属性的值命名的。

这个地方将“翻开串口〞按钮控件的String设置为“翻开串口〞，tag 设置为pb_OpenSerialPort。

具体控件的设置和关于GUI的编程依然瞧下关心〔截图局部〕或寻本这方面的书瞧一下。

这个地方对我马上用的功能简述一下，MALTAB的GUI要紧由两个文件，当设置好GUIDE时点击保留，这时将在当前路径自动产生两个名字相同的文件，但扩展标识符不同，一个为.fig文件，一个为.m文件，.fig要紧是GUI图形文件，和GUIDE设计的图像相同，.m文件为程序文件，所有事件响应和计算功能都在这个地方实现。

MATLAB的按钮以及各种控件事件响应是依靠一种喊做回调函数(CallbackFunction)来实现的(我理解为和VisualC++中的消息映射，C#中的异步托付事件响应一种原理)，自动生成的M文件中差不多自动做好回调函数的名称和参数了，我们需要做的确实是基本在其中添加你要进行的处理。

例如：我们要在鼠标单击按钮“翻开串口〞时进行一系列的串口初始化动作，这时右键单击“翻开串口按钮〞如图那么MALAB会自动转向相应的M文件的回调函数的位置。

如图这个地方，因为该按钮的Tag为"pb_OpenSerialPort",那么GUIDE自动生成的回调函数名即为pb_OpenSerialPort_Callback,函数有三个参数，•hObject是当前控件对象，即翻开串口按钮对象〔面向对象技术中的概念〕，索引或设置当前对象〔翻开串口按钮对象〕时只需要引用hObject就能够了。

如果没有图形用户界面(GUI)我们只能从命令行(Command Window)中调用相关程序，这相对比较繁琐，并且不是所有用户都是这个能力。

就好比计算机的 DOS 系统，在有windows的情况下，您会选择DOS吗？当然我们也不排除骨灰级的人物！在本节教程我们主要针对没有G UI 创建和使用经历的网友，但是必要的M ATLAB基础知识是需要的。

在教程中我们将创建一个简单的GUI程序，它执行两个数的加法运行，然后显示其运算结果。

一、打开和创建GUI界面1、首先打开Matlab，在Command Window中输入guide回车2、此时打开GUI编辑器GUIDE(GUI Developer的缩写)2.1 界面上有两个标签也“Creat New GUI”和“Open Existing GUI”如果创建新的GUI此时我们选择第一个标签页，但如果打开其它已经存在的GUI 就点击第二个标签吧2.2 这里我们选择第一个标签下的“Blank GUI”(空白 GUI)，下面还有几个系统GUI模版，你可以根据需要选择其它的。

2.3 点击“OK”我们正式进入GUIDE界面，呵呵，是不是感觉似曾相识3、添加你需要的控件到figure中在添加控件之前，您最好对您的GUI界面布局已经有一定的构思了，否则盲目性太大了不利于您的编程。

下面是我们构思的布局。

二、添加控件和设置属性在正式讲解之前，我们先讲解下GUI中的鼠标基本操作(a) 在左边的控件面板中鼠标左击选择您需要的控件，然后放开鼠标(b) 在右边的figure中按住左键，画出您的控件，于是空间就在figure上(c) 你可以用鼠标拖拽figure上所有控件，来改变他们的位置(d) 在控件上双击鼠标左键(右击是快捷菜单)可打开控件属性面板1、从上面的布局构思，我们知道本GUI需要以下控件：三个“编辑文本框”(Edit Text)：三个“静态文本框”(Static Text)：一个“确定按钮”(Pushbutton)按照上面介绍的鼠标操作方法，将这6个控件拖到右边的figure中，如下图所示2、接下来就是编辑这些控件的属性好，下面从Static Text开始吧，双击其中一个“静态文本块”，将跳出该控件的“属性查看器”(Property Inspector)GUI控件的几个常用属性说明如下：position：指示空间在figure中的位置font**：字体相关属性string：相当如VB中的caption，就是显示在控件上的文字tag：控件的唯一标识符，相当于ID，我们需要tag来指定某一个空间2.1 在这里我们修改它的“string”属性为“+”2.2 同理修改它的“fontsize”属性为20在编辑完这些属性后，直接点击右上角的“关闭”按钮，关闭属性查看器，此时属性会自动保存。
