建筑结构设计中的应力分析建筑结构设计是建筑工程中至关重要的一环。
在设计建筑结构时，应力分析是必不可少的步骤。
通过应力分析，我们可以评估建筑结构的稳定性和安全性，以确保建筑在使用期间不会发生倒塌或出现其他结构问题。
本文将介绍建筑结构设计中应力分析的基本原理和常见方法。
一、应力的定义和分类应力是指受力物体内部产生的力的效应。
在建筑结构中，应力可以分为以下几种类型：1. 压应力：指物体内部受到的压缩力，其方向垂直于受力面。
2. 拉应力：指物体内部受到的拉伸力，其方向垂直于受力面。
3. 剪应力：指物体内部受到的剪切力，其方向平行于受力面。
应力的大小可以通过力的大小和受力面积的比值来计算。
在建筑结构设计中，我们需要对建筑材料和构件所受的各种应力进行分析和评估。
二、应力分析的基本原理在建筑结构设计中，应力分析的基本原理是根据弹性力学理论，通过施加外力和受力平衡方程的求解，来确定结构中各个点的内力和应力状态。
应力分析需要考虑的因素包括结构的几何形状、所用材料的力学性质、外界力的作用等。
通过使用适当的数学方法和工程软件，可以对建筑结构中的应力进行计算和分析。
三、应力分析的常见方法在建筑结构设计中，常用的应力分析方法有以下几种：1. 解析法：解析法是基于数学公式和物理原理进行应力分析的方法。
该方法适用于结构形状简单、受力简单的情况。
通过分析结构中各个点的受力平衡和变形关系，可以得到结构中各个点的应力分布。
2. 数值模拟法：数值模拟法是利用计算机进行应力分析的方法。
该方法适用于结构形状复杂、受力复杂的情况。
通过将结构分割成网格，建立结构的有限元模型，利用数值方法进行计算，可以得到结构中各个点的应力分布。
3. 实验法：实验法是通过物理实验来测量和分析结构中的应力。
该方法适用于验证理论分析结果、评估结构安全性等。
通过在结构中加入应变传感器等装置，对结构施加外力并测量结构的变形与应力，可以得到结构中各个点的应力分布。
四、应力分析的应用应力分析在建筑结构设计中具有重要的应用价值。
构件应力知识点总结大全一、应力的定义应力是单位面积的内部分子间或分子与外力之间的相互作用力，通常表示为F/A，其中F 是力的大小，A是力作用的面积。
应力是衡量材料承受外部载荷的能力，是材料内部原子和分子间的相互作用，是导致应变的根本原因。
二、应力的分类1. 拉伸应力：指材料在拉伸载荷作用下的应力，通常表示为σ=F/A，其中F是施加的拉伸力，A是截面积。
2. 压缩应力：指材料在压缩载荷作用下的应力，通常表示为σ=F/A，其中F是施加的压缩力，A是截面积。
3. 剪切应力：指材料在受到剪切力作用下的应力，通常表示为τ=F/A，其中F是施加的剪切力，A是受力面积。
4. 弯曲应力：指材料在受弯曲载荷作用下的应力，通常表示为σ=Mc/I，其中M是弯矩，c 是截面离轴心的距离，I是截面的惯性矩。
三、构件的设计应力1. 构件在使用过程中会受到各种外部载荷的作用，包括静载荷、动载荷和温度载荷等，设计时需要考虑这些载荷对构件的影响。
2. 构件设计应力需要满足安全性、可靠性和经济性的要求，通常需要考虑极限状态和使用状态下的应力情况。
3. 构件设计应力还需要考虑疲劳寿命、屈服强度、断裂韧性等材料性能的影响，以保证构件在使用寿命内不发生疲劳破坏。
四、构件的应力分析方法1. 理论计算：包括静力计算、动力计算和温度应力计算等，可以通过数学模型和力学原理进行应力分析。
2. 数值模拟：包括有限元分析、计算流体动力学等，可以通过计算机模拟构件受力情况，得到应力分布和变形情况。
3. 实验测试：包括拉伸试验、压缩试验、弯曲试验等，可以通过实验手段直接测量构件的应力和应变情况。
五、构件的应力优化设计1. 材料选型：选择合适的材料可以提高构件的强度和刚度，减小应力集中和减轻构件的重量。
2. 结构设计：合理的结构设计可以改善构件受力的状态，减小应力集中和提高构件的承载能力。
3. 衬垫和支承：采用合适的衬垫和支承结构可以改善构件的应力分布，减小应力集中和延长构件的使用寿命。
四大强度理论1、最大拉应力理论（第一强度理论）(材料脆性断裂的强度理论)：这一理论认为引起材料脆性断裂破坏的因素是最大拉应力，无论什么应力状态，只要构件内一点处的最大拉应力σ1达到单向应力状态下的极限应力σb，材料就要发生脆性断裂。
于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：σ1=σb。
σb/s=[σ]所以按第一强度理论建立的强度条件为：σ1≤[σ]。
2、最大伸长线应变理论（第二强度理论）（材料塑性屈服的强度理论）：这一理论认为最大伸长线应变是引起断裂的主要因素，无论什么应力状态，只要最大伸长线应变ε1达到单向应力状态下的极限值εu，材料就要发生脆性断裂破坏。
εu=σb/E；ε1=σb/E。
由广义虎克定律得：ε1=[σ1-u(σ2+σ3)]/E所以σ1-u(σ2+σ3)=σb。
按第二强度理论建立的强度条件为：σ1-u(σ2+σ3)≤[σ]。
3、最大切应力理论（第三强度理论）：这一理论认为最大切应力是引起屈服的主要因素，无论什么应力状态，只要最大切应力τmax达到单向应力状态下的极限切应力τ0，材料就要发生屈服破坏。
τmax=τ0。
轴向拉伸斜截面上的应力公式可知τ0=σs/2（σs——横截面上的正应力）由公式得：τmax=τ1s=（σ1-σ3）/2。
所以破坏条件改写为σ1-σ3=σs。
按第三强度理论的强度条件为：σ1-σ3≤[σ]。
4、形状改变比能理论（第四强度理论）（最大歪形能理论）：这一理论认为形状改变比能是引起材料屈服破坏的主要因素，无论什么应力状态，只要构件内一点处的形状改变比能达到单向应力状态下的极限值，材料就要发生屈服破坏。

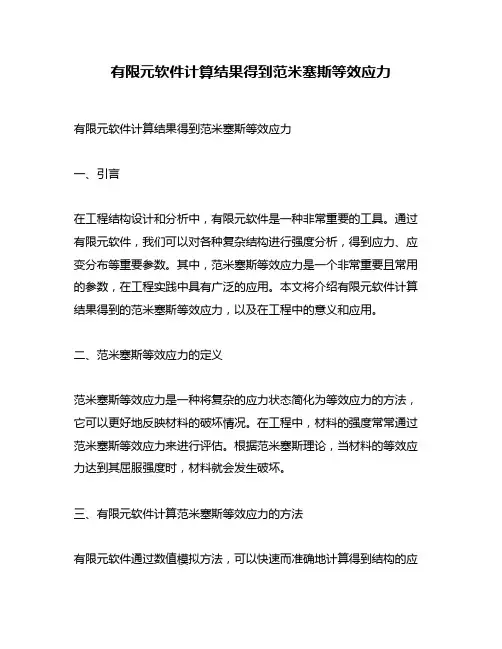

发生塑性破坏的条件为：所以按第四强度理论的强度条件为：sqrt(σ1^2+σ2^2+σ3^2-σ1σ2-σ2σ3-σ3σ1)<[σ]Von mise应力Von Mises 应力是基于剪切应变能的一种等效应力其值为(((a1-a2)^2+(a2-a3)^2+(a3-a1)^2)/2)^0.5 其中a1,a2,a3分别指第一、二、三主应力，^2表示平方，^0.5表示开方。
应力是指物体内部受到的力的作用，它可以通过单位面积上的力来描述。
在工程力学中，应力是非常重要的物理量，它与物体的形状、材料特性和外部力的作用密切相关。
本文将围绕应力的概念展开讨论，针对其在材料力学中的应用进行深入分析。
一、应力的定义和分类1.1 应力的概念应力是单位面积上的力，常用符号表示为σ，其计算公式为力F除以面积A，即σ=F/A。
在物体内部，由于外部力的作用，各处都会受到应力的作用，这种应力称为内应力。
而外部施加在物体表面上的力也会导致应力的产生，这种应力称为外部应力。
1.2 应力的分类根据应力的作用方向和大小，可以将应力分为正应力、剪切应力和法向应力三种类型。
正应力是垂直于物体截面的应力，常用符号表示为σn。
而沿着截面方向的应力称为剪切应力，常用符号表示为τ。
另外，法向应力是指作用在物体某一点上的应力。
二、应力状态的描述2.1 应力张量在三维空间中，一个点的应力状态可以由一个3x3的对称矩阵来描述，这个对称矩阵称为应力张量。
应力张量的分量代表了在不同方向上的应力情况，可以通过数学方法进行求解和分析。
2.2 应力状态的表示一个点处的应力状态可以通过应力张量的特征值和特征向量来表示。
特征值代表了应力状态的大小，特征向量则代表了应力作用的方向。
通过对特征值和特征向量的分析，可以判断物体处于何种应力状态，从而进行相应的力学分析和设计。
三、应力的应用3.1 工程材料的性能应力是描述物体受力情况的重要参数，它直接影响着材料的强度、刚度和韧性等性能。
在工程中，通过对材料的应力状态进行分析，可以评估材料的可靠性和安全性，为工程设计提供参考依据。
3.2 结构的稳定性对结构件的受力状态进行分析，可以判断结构在外部载荷作用下的稳定性。
通过对结构的应力分布和应力集中区域的分析，可以预测结构是否会发生破坏或失稳现象，为结构设计和改进提供重要参考。
3.3 力学设计在工程实践中，需要根据实际的力学要求来设计各种零部件和结构件。

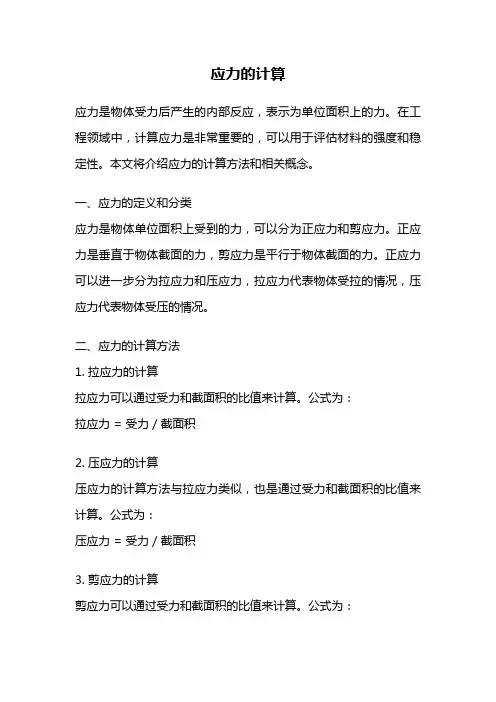

应力的计算应力是物体受力后产生的内部反应，表示为单位面积上的力。
在工程领域中，计算应力是非常重要的，可以用于评估材料的强度和稳定性。
本文将介绍应力的计算方法和相关概念。
一、应力的定义和分类应力是物体单位面积上受到的力，可以分为正应力和剪应力。
正应力是垂直于物体截面的力，剪应力是平行于物体截面的力。
正应力可以进一步分为拉应力和压应力，拉应力代表物体受拉的情况，压应力代表物体受压的情况。
二、应力的计算方法1. 拉应力的计算拉应力可以通过受力和截面积的比值来计算。
公式为：拉应力 = 受力 / 截面积2. 压应力的计算压应力的计算方法与拉应力类似，也是通过受力和截面积的比值来计算。
公式为：压应力 = 受力 / 截面积3. 剪应力的计算剪应力可以通过受力和截面积的比值来计算。
公式为：剪应力 = 受力 / 截面积三、应力的单位应力的单位通常采用国际单位制中的帕斯卡（Pa），1帕斯卡等于1牛顿/平方米。
在工程中，常用的单位还包括兆帕（MPa）和千帕（kPa）。
四、应力的影响因素应力的大小与受力的大小和物体的形状有关。
当受力增大或截面积减小时，应力会增大。
而当受力减小或截面积增大时，应力会减小。
五、应力的应用应力的计算在工程领域中有着广泛的应用。
例如，在建筑设计中，需要计算柱子、梁等结构受力后的应力，以确保结构的安全性。
在材料选择和设计中，也需要计算材料的应力，以确定材料是否适用于特定的工程要求。
六、应力的问题及解决方法在实际的工程计算中，可能会遇到一些问题，例如复杂的受力情况、不规则的截面形状等。
针对这些问题，可以采用数值分析、有限元分析等方法来进行计算，以得到准确的应力结果。
七、应力的注意事项在进行应力计算时，需要注意以下几点：1. 选择合适的计算方法和公式，根据具体情况确定应力类型和计算公式。
2. 确保受力和截面积的单位一致，避免单位转换错误。
3. 对于复杂的受力情况，可以采用近似计算或数值分析方法来进行计算。
