工程测量学第十章.

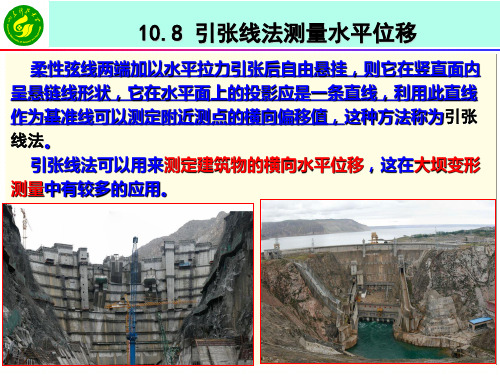

柔性弦线两端加以水平拉力引张后自由悬挂，则它在竖直面内呈悬链线形状，它在水平面上的投影应是一条直线，利用此直线作为基准线可以测定附近测点的横向偏移值，这种方法称为引张线法。

引张线法可以用来测定建筑物的横向水平位移，这在大坝变形测量中有较多的应用。

此时，一般将引张线布置在坝体廊道内、坝顶或土坝坡面上。

两端点应尽可能布设在两岸地基稳定处。

若端点布设在坝体上，则端点处需用倒垂线或其他措施测定端点的位移。

引张线的装置的组成：端点测点测线（不锈钢丝）测线保护管一、端点一、端点固定不锈钢丝位置嵌镶铜质类的较软金属二、测点由浮托装置、标尺、保护箱组成支承钢丝标尺固定在槽钢面上，槽钢埋入大坝廊道内，并与之牢固结合。

保护箱用于保护观测点装置，同时也可以防风，以提高观测精度。

三、测线及其保护管测线一般采用直径为0.6～1.2mm的不锈钢（碳素钢丝），在两端重锤作用下引张为一直线。

保护管保护测线不受损坏，同时起防风作用。

保护管可用直径大于10cm的塑料管，以保证测线在管内有足够的活动空间。

假定钢丝两端固定不动，因而引张线是固定的基准线。

由于各观测点上之标尺是与坝体固连的，所以对于不同的观测周期，钢丝在标尺上的读数变化值，就直接表示该观测点的位移值。

三、测线及其保护管读数显微镜法——利用刻有测微分划线的读数显微镜进行的，测微分划线最小刻划为0.1mm，可估读到0.01mm。

标尺整分划值+2ba三、测线及其保护管反向光学对点器可以用来测定测点相对于引张线的偏离值。

一般需专门设计制造，也可以利用一个望远镜加上五角棱镜后改造而成。

为了测量光学对中器中心轴偏离引张线的距离，把望远镜及五角棱镜装在滑块上，滑块在轨道上移动，其移动量用一只百分表测量。

轨道固定在坝体上与测线垂直。

三、测线及其保护管根据生产单位对引张线大量观测资料进行统计分析的结果，计算得一次观测（三测回观测平均值）的中误差为±0.03mm。

可见引张线测定水平位移的精度是较高的。

工程测量学复习思考题（张正禄版）第1章绪论1．工程测量学的定义答：定义一：工程测量学是研究各项工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

定义二：工程测量学主要研究在工程、工业和城市建设以及资源开发各个阶段所进行的地形和有关信息的采集和处理，施工放样、设备安装、变形监测分析和预报等的理论、方法和技术，以及研究对测量和工程有关的信息进行管理和使用的学科，它是测绘学在国民经济和国防建设中的直接应用。

定义三：工程测量学是研究地球空间（包括地面、地下、水下、空中）中具体几何实体的测量描绘和抽象几何实体的测设实现的理论、方法和技术的一门应用性学科。

它主要以建筑工程、机器和设备为研究服务对象。

2．工程测量学按工程建设阶段划分其主要内容有哪些？答：工程测量按工程建设的规划设计、施工建设和运营管理三个阶段分为“工程勘测”、“施工测量”和“安全监测”，这三个阶段对测绘工作有不同的要求。

3．工程测量学按所服务的对象如何进行划分？答：工程测量学按所服务的对象分为建筑工程测量、水利工程测量、军事工程测量、海洋工程测量、地下工程的测量、工业工程测量、铁路工程测量、公路工程测量、管线工程测量、桥梁工程测量、隧道工程测量、港口工程测量以及城市建设测量等。

4．工程测量的主要内容有哪些？答：提供模拟或数字的地形资料；进行测量及其有关信息的采集和处理；建筑物的施工放样；大型精密设备的安装和调试测量；工业生产过程的质量检测和控制；各类工程建设物、矿山和地质病害地带的变形监测、机理解释和预报；工程测量专用仪器的研制与应用；与研究对象有关的信息系统的建立和应用等。

5．工程测量的常用技术有哪些？答：常规地面测量技术；卫星定位技术（GPS）；影像技术；水下地形测量技术；特种量测技术；信息管理技术。

6．简述工程测量的特点。

答：可概括为“六化”和“十六字”。

“六化”是：测量内外业作业的一体化；数据获取及处理的自动化；测量过程控制和系统行为的智能化；测量成果和产品的数字化；测量信息管理的可视化；信息共享和传播的网络化。

民⽤建筑测量基础知识第⼗章民⽤建筑施⼯测量民⽤建筑施⼯测量主要包括放样、基础施⼯测量、墙体⼯程施⼯测量以及使⽤基础⽪数杆和墙体轴线测设等。

第⼀节概述民⽤建筑是指供⼈们居住、⽣活和进⾏社会活动⽤的建筑物，如住宅、医院、办公楼和学校等，民⽤建筑分为单层、低层（2～3层）、多层（4～8层）和⾼层（9层以上）。

因民⽤建筑的类型、结构和层数各不相同，因⽽施⼯测量的⽅法和精度要求也有所不同，民⽤建筑施⼯测量就是按照设计的要求将民⽤建筑的平⾯位置和⾼程测设出来。

施⼯测量的过程主要包括建筑物定位、细部轴线放样、基础施⼯测量和墙体⼯程施⼯测量等。

在进⾏施⼯测量前，应做好以下准备⼯作。

⼀、熟悉设计图纸设计图纸是施⼯测量的主要依据，测设前应充分熟悉各种有关的设计图纸，了解施⼯建筑物与相邻地物的相互关系以及建筑物本⾝的内部尺⼨关系，准确⽆误地获取测设⼯作中所需要的各种定位数据。

与测设⼯作有关的设计图纸主要如下。

1．建筑总平⾯图如图10-1所⽰，建筑总平⾯图给出了建筑场地上所有建筑物和道路的平⾯位置及其主要点的坐标，标出了相邻建筑物之间的尺⼨关系，注明了各栋建筑物室内地坪⾼程，是测设建筑物总体位置和⾼程的重要依据。

图10-1 建筑总平⾯图2．建筑平⾯图建筑平⾯图标明了建筑物⾸层、标准层等各楼层的总尺⼨，以及楼层内部各轴线之间的尺⼨关系，如图10-2所⽰，它是测设建筑物细部轴线的依据。

3．基础平⾯图及基础详图如图l0-3所⽰，基础平⾯图及基础详图标明了基础形式、基础平⾯布置、基础中⼼或中线的位置、基础边线与定位轴线之间的尺⼨关系、基础横断⾯的形状和⼤⼩以及基础不同部位的设计标⾼等，它是测设基槽（坑）开挖边线和开挖深度的依据，也是基础定位及细部放样的依据。

图10-2 建筑平⾯图图10-3 基础平⾯图及基础详图4．⽴⾯图和剖⾯图如图l0-4所⽰，⽴⾯图和剖⾯图标明了室内地坪、门窗、楼梯平台、楼板、屋⾯及屋架等的设计⾼程，这些⾼程通常是以±0.000标⾼为起算点的相对⾼程，它是测设建筑物各部位⾼程的依据。

《工程测量课程教案》第一章：工程测量概述1.1 课程介绍了解工程测量课程的重要性掌握工程测量课程的学习目标和内容1.2 工程测量的定义和作用解释工程测量的概念阐述工程测量在工程建设中的重要性1.3 工程测量的发展历程介绍工程测量的历史发展概述现代工程测量技术的发展趋势1.4 工程测量的主要任务和方法了解工程测量的基本任务掌握常见的工程测量方法第二章：测量学基础2.1 测量学基本概念解释测量的定义和原理了解测量学的分类和常用的测量单位2.2 测量仪器和工具介绍常用的测量仪器和工具掌握测量仪器的使用方法和注意事项2.3 测量误差和精度解释测量误差的概念掌握测量精度的表示方法和评定标准2.4 测量数据的处理和分析学习测量数据的处理方法掌握测量数据的分析和应用技巧第三章：平面控制测量3.1 平面控制测量的概念和作用解释平面控制测量的定义和意义阐述平面控制测量在工程测量中的重要性3.2 平面控制测量的方法和技术学习平面控制测量的基本方法掌握常用的平面控制测量技术3.3 平面控制测量的成果处理和应用了解平面控制测量的成果处理方法学习平面控制测量成果在工程建设中的应用3.4 案例分析：某工程项目平面控制测量实例分析某工程项目的平面控制测量过程和成果讨论平面控制测量在该项目中的应用和意义第四章：高程控制测量4.1 高程控制测量的概念和作用解释高程控制测量的定义和意义阐述高程控制测量在工程测量中的重要性4.2 高程控制测量的方法和技术学习高程控制测量的基本方法掌握常用的高程控制测量技术4.3 高程控制测量的成果处理和应用了解高程控制测量的成果处理方法学习高程控制测量成果在工程建设中的应用4.4 案例分析：某工程项目高程控制测量实例分析某工程项目的高程控制测量过程和成果讨论高程控制测量在该项目中的应用和意义第五章：地形图测绘5.1 地形图测绘的概念和作用解释地形图测绘的定义和意义阐述地形图测绘在工程测量中的重要性5.2 地形图测绘的方法和技术学习地形图测绘的基本方法掌握常用的地形图测绘技术5.3 地形图测绘的成果处理和应用了解地形图测绘的成果处理方法学习地形图测绘成果在工程建设中的应用5.4 案例分析：某工程项目地形图测绘实例分析某工程项目的地形图测绘过程和成果讨论地形图测绘在该项目中《工程测量课程教案》第六章：建筑施工测量6.1 建筑施工测量的概念和作用解释建筑施工测量的定义和意义阐述建筑施工测量在工程建设中的重要性6.2 建筑施工测量的方法和技术学习建筑施工测量的基本方法掌握常用的建筑施工测量技术6.3 建筑施工测量的成果处理和应用了解建筑施工测量的成果处理方法学习建筑施工测量成果在工程建设中的应用6.4 案例分析：某建筑工程施工测量实例分析某建筑工程施工测量的过程和成果讨论建筑施工测量在该项目中的应用和意义第七章：道路工程测量7.1 道路工程测量的概念和作用解释道路工程测量的定义和意义阐述道路工程测量在道路建设中的重要性7.2 道路工程测量的方法和技术学习道路工程测量的基本方法掌握常用的道路工程测量技术7.3 道路工程测量的成果处理和应用了解道路工程测量的成果处理方法学习道路工程测量成果在道路建设中的应用7.4 案例分析：某道路工程测量实例分析某道路工程测量的过程和成果讨论道路工程测量在该项目中的应用和意义第八章：水利工程测量8.1 水利工程测量的概念和作用解释水利工程测量的定义和意义阐述水利工程测量在水工建设中的重要性8.2 水利工程测量的方法和技术学习水利工程测量的基本方法掌握常用水利工程测量技术8.3 水利工程测量的成果处理和应用了解水利工程测量的成果处理方法学习水利工程测量成果在水工建设中的应用8.4 案例分析：某水利工程测量实例分析某水利工程测量的过程和成果讨论水利工程测量在该项目中的应用和意义第九章：现代测量技术及应用9.1 概述现代测量技术的发展介绍现代测量技术的发展趋势阐述现代测量技术在工程测量中的应用9.2 GNSS 测量技术及应用学习全球导航卫星系统（GNSS）的基本原理掌握GNSS 测量技术在工程测量中的应用9.3 激光扫描测量技术及应用介绍激光扫描测量技术的基本原理学习激光扫描测量技术在工程测量中的应用9.4 无人机测量技术及应用了解无人机测量技术的基本概念掌握无人机测量技术在工程测量中的应用第十章：工程测量实习与实践10.1 实习目的和意义解释实习的目的和意义强调实习在巩固工程测量知识和技能中的重要性10.2 实习内容和步骤制定实习内容和步骤确保实习过程的顺利进行10.3 实习成果的提交和评价规定实习成果的提交要求评价实习成果和学生的表现10.4 实习案例分析：某工程项目测量实习实例分析某工程项目测量实习的过程和成果讨论实习在该项目中的应用和意义重点和难点解析一、测量学基本概念：理解测量的定义、原理以及测量学的分类和常用测量单位。

第一章1、测量学包括那些学科？大地测量学、摄影测量与遥感学、地图制图学、工程测量学、海洋测绘学、普通测量学。

2、土木工程测量的任务：a、大比例尺地形图的测绘和应用b、施工测量c、建筑物的变形观测、3、高斯平面直角坐标：一般应用于测区的范围较大,我国采用的是高斯平面投影。

4、绝对高程：地面至大地水准面的铅垂距离称为绝对高程。

5、相对高程：由任意水准面起算的地面点高程即地面点至任意水准面的铅垂距离称为相对高程，也叫假定高程.6、测量的基本工作：平面直角坐标的测定、高程的测定。

7、测量工作的基本原则:从整体到局部，先控制后碎部，步步有检核。

第二章1、水准测量原理：水准测量是利用水准仪提供的水平视线在水准尺上的读数，直接测得地面上两点间的高差,进而由已知高程推算出未知点的高程。

2、前视点、后视点：设水准测量方向是从E点往F点进行，规定称 E点为后视点,其尺上读数为后视读数，称F点为前视点,其尺上读数b为前视读数。

3、水准仪的构造:望远镜、水准器和基座。

4、水准仪的使用步骤：安置、粗平、瞄准、精平、读数。

5、高差：后视读数-前视读数6、水准测量方法：水准测量一般是从已知水准点开始,测至待测点，求出待测点的高程。

a、当两点间相距不远，高差不大,且无视线遮挡时，只需安置一次水准仪就可以测得两点间的高差.b、当两点间相距较远或高差较大或有障碍物遮挡时,不可能仅安置一次仪器就测得两点间的高差,此时,可在水准路线中加设若干个临时过渡立尺点，称为转点，把原水准路线分为若干段，一次连续安装水准仪测定各段高差，最后取各段高差的代数和,即可得到起终点上的高差。

7、水准测量的容许闭合差：三等：f容=±12f容=±4四等：f容=±20f容=±6等外：f容=±40f容=±12其中L表示水准路线单程千米数,n为单程测站数。

8、三四等水准仪的区别：仪器区别，往返区别，离地面高度区别,高差闭合差公式区别. 第三章1、水平角:指一点到两个目标点的方向线垂直投影到水平面上所形成的夹角。

第十章施工测量（基本测设、场地测量、建筑施工测量）单选题1、施工测量必须遵守的原则是（B）。

A.先部后控制B.先控制后部C.从基线到方格网D.从高程到平面2、下列关于施工测设精度要求说法正确的是（C）。

A.钢结构建筑物的测设精度要求低于钢筋砼结构建筑物B.民用建筑、非装配式浇灌施工建筑物的测设精度高于工业厂房、装配式建筑物C.高层建筑物的测设精度高于低层建筑物D.以上说法都不对3、下列关于施工测量基本思想的说法正确的是（B）。

A.明确定位元素，处理定位元素，测定点位标志B.检查定位元素，对定位元素进行处理，把拟定点位测定到实地C.注意环境结合实际，技术措施灵活可靠D.以上说法都不对4、施工测量的精度最终体现在（B）。

A.测量仪器的精确度B.施工点位的精度C.测量规范的精度要求D.观测者的技术5、施工测量的精度应根据（A）进行施工测量。

A.工程设计和施工的精度要求B.控制点的精度C.地形D.环境6、建筑工程施工测量的基本工作是（B）。

A.测图B.测设C.用图D.识图7、施工测量的内容不包括（C）。

A.控制测量B.放样C.测图D.竣工测量8、施工放样与测图相比，其精度要求（D）。

A.相近B.相同C.相对要低D.相对要高9、测量放线是（C）。

A.测量过程B.放线过程C.测图的逆过程D.测角与丈量过程10、施工测量应首先建立施工控制网，测设建筑物的主轴线，然后根据主轴线测设建筑物的（B）。

A.建筑基线B.细部点C.控制点D.高程11、施工控制网的精度要求决定于工程的性质，确定的基本原则是满足限差要求，一般为限差的（C）。

A.1/2B.1/4C.1/6D.1/812、施工放样的基本工作包括测设（ A ）。

A.水平角、水平距离与高程B.水平角与水平距离C.水平角与高程D.水平距离与高程13、测设的基本工作是测设已知的（B）、水平角和高程。

A.空间距离B.水平距离C.空间坐标D.平面坐标14、施工测量的基本工作是测设点的（ A ）。

⼯程测量学复习资料第⼀章绪论1. ⼯程测量学定义：⼯程测量学是研究各种⼯程在勘测设计、施⼯建设和运营管理阶段所进⾏的各种测量⼯作的学科。

⼯程测量学是研究地球空间（包括地⾯、地下、⽔下、空中）具体⼏何实体的测量描绘和抽象⼏何实体的测设实现的理论、⽅法和技术的⼀门应⽤性学科。

2.⼯程测量学包括矿⼭测量学、精密⼯程测量学、⼯程的变形监测分析与预报。

3.变形监测是基础，变形分析是⼿段，变形预报是⽬的。

变形监测分析与预报是⼯程和设备正常、安全运营的基础保障。

4.⼯程测量按服务对象分：建筑⼯程测量、⽔利⼯程测量、线路⼯程测量、桥隧⼯程测量、地下⼯程的测量、海洋⼯程测量、军事⼯程测量、三维⼯业测量以及矿⼭测量、城市测量等。

5.⼯程测量发展特点：精确、可靠、快速、简便、实时、持续、动态、遥测。

第⼆章⼯程建设各阶段的测量与信息管理1. 1：5000⽐例尺地形图可⽤于⼚址选择、总体规划和⽅案⽐较等的勘测设计；1：2000地形图可⽤于初步设计；1：1000⽐例尺地形图可⽤于施⼯设计；1：500⽐例尺地形图可⽤于地形复杂、建筑物密集、精度要求较⾼的⼯业企业的施⼯设计。

2. ⼯程监理测量在⼯程施⼯阶段特别重要，测量监理起审查、检核和监督作⽤，以保障⼯程的质量和进度。

3. 变形监测包括建⽴变形检测⽹，进⾏⽔平位移、沉降、倾斜、裂缝、挠度、摆动和振动等监测。

第三章⼯程测量学的理论技术和⽅法1 测量误差包括：偶然误差、系统误差和粗差偶然误差：随机误差⼤多服从正态分布系统误差：⼤⼩和符号有规律的误差粗差是⼤的偶然误差。

特点：⼤的误差，随机出现，⼤⼩与精度有关，能否被发现与可靠性有关2. 误差分配三个原则：等影响原则、忽略不计原则（当⼀种误差等于或⼩于另⼀种误差的三分之⼀时）和按⽐例分配原则。

3. 测量紧精度与误差是密不可分的，误差⼩则精度⾼，误差⼤则精度低。

4. ⼴义可靠性涉及内容：项⽬⽴项中的可靠性、测量⽅案的可靠性、测量仪器的可靠性、观测值的可靠性、测量系统的可靠性、测量成果的可靠性（建议看书P24）5. ⼴义可靠性研究内容主要包括：⼴义可靠性与偶然误差、系统误差和粗差的关系，与基准的关系，与重复观测的关系，与多余观测的关系，与计量检测的关系。
