《自动化生产线的安装与调试》专业课程标准

《自动化生产线安装与调试》课程整体教学设计（2010-20011学年第 2 学期）一、管理信息二、课程设计1．课程目标能力目标：（1）能完成自动化生产线机械部件、气动回路的安装与调整；（2）能够正确分析自动化生产线的工作过程，设计控制过程流程图；（3）能够独立设计自动化生产线电气控制线路，正确分配I/O地址，按照电气原理图正确连接电气控制线路；（4）根据控制过程，设计自动化生产线PLC控制程序；（5）能完成组网、设计网络控制程序；（6）会使用变频器，按照要求正确连接、设置变频器参数；（7）会使用触摸屏，设计自动化生产线的触摸屏监控界面。

知识目标：（1）掌握自动化控制设备的电源系统，理解电源系统的设计与计算方法，熟悉常用的电源保护系统与保护元件的选择方法；（2）掌握机械零部件的装配方法，熟悉平行度、同轴度、水平度、垂直的调整方法与步骤。

（3）掌握流程图的设计方法与设计原则；（4）掌握电气控制线路分析与设计方法；（5）熟悉PLC的工作原理，理解PLC输入/输出的工作过程、网络实现方法；（6）掌握变频器、触摸屏的使用方法。

其它目标：（1）训练项目方案的分析与制订能力，项目实施过程的组织能力。

（2）团队作业中的合作与协调能力、技术沟通能力、语言表达能力。

2．课程教学活动设计2．1课程内容设计（2．2能力训练项目设计3．教学进度表三、教学材料1、《自动化生产线安装与调试》自编讲义作者：陈子珍2、《三菱PLC硬件与编程指南》三菱培训教材3、PLC控制技术及应用四、教学组织形式一体化教师授课，教师讲解、课件仿真、实物展示，学生观察、记录、讨论老师操作演示、学生记录；学生操作训练、教师指导课外兴趣小组五、考核方案（强调操作技能，体现综合应用能力，加强过程考核）课程总成绩=平时成绩+实践项目成绩+实践项目综合成绩+期末笔试说明：四项成绩中如有一项为0，总成绩为不及格，必须重修或补考。

1、平时成绩（20%）：包括：出勤率、作业、上课纪律（缺勤1次扣2分，缺勤超过5次以上总成绩为0分）2、实践成绩（50%）计算方法：见附表《自动化生产线安装与调试》课程过程考核3、实践项目综合考核成绩（30%）：以自动化生产线电气控制线路故障检查、调试、排故，控制程序设计与调试为考核依据；六、需要说明的其他问题暂无。

《自动生产线安装与调试》课程标准课程代码课程类别专业课程课程类型实践课程课程性质必修课程课程学分2学分课程学时48学时修读学期第4学期适用专业机电一体化技术合作开发企业长春数控机床股份有限公司执笔人宋云艳、刘子彤审核人张继媛1．课程定位与设计思路1．1课程定位本课程是机电一体化专业核心课程，单开实践课程，专业必修课程。

是在学生具备液压、气动传动及可编程控制器相关知识及实践能力的基础上，通过具体生产线的综合实训进行自动化生产线的程序设计安装与调试。

所以本课程是对先修课程的所学知识的总结和综合运用。

本课程的作用是通过工作过程系统化方式，采取项目教学方法，采取灵活多变的教学方法，从培养高级应用型人才的目标出发，结合学生毕业后的实际工作，通过具体生产线的综合实训进行自动化生产线的程序设计安装与调试，使学生具备解决生产实践中自动化生产线程序设计、维护、维修、调试、的综合能力及使用资料及相关工具书的能力、团结协作与人沟通交流能力。

前修课程为：《电机与电气控制》、《普通机床电气系统安装与维修》、《传感器与自动检测》、《机械拆装与测绘》、《液压与气压传动》《电工电子基础》、《电机与电气控制》《可编程序控制器技术应用》。

后续课程为：《毕业设计》《顶岗实习》。

1．2设计思路通过对本专业机电产品安装、调试及服务、机电设备维修工作岗位分析，根据生产线工作过程确定了本课程的教学情境为：供料单元的安装与调试、加工单元的安装与调试、装配单元的安装与调试、分拣单元的安装与调试、输送单元的安装与调试及自动生产线整体调试与故障分析6个教学情境。

教学过程以学生为主、教师为辅，工学结合提高学生综合职业素养。

通过教师指导与学生自主学习，进行自动生产线的安装与调试，从而使学生职业能力的要求。

2．课程目标本课程的总体目标是培养生产、管理、服务一线需要的德、智、体、美等全面发展的，具有一定专业理论知识，能够从事各类机电设备操作、安装、维护、检修、调试等工作的高等技术应用性专门人才。

《自动化生产线安装与调试》 是我院机电一体化专业核心课程，是学生进 行顶岗实习和上岗工作之前的综合技术应用课程和实践技能训练课程。

本课程针 对的职业岗位是机电设备与自动化生产线的操作与维护员、 机电设备与自动化生 产线的安装与调试员、 机电设备与自动化生产线的维修与管理员、 自动化设备控 制系统设计与开辟员、车间电气设备技术员等工作岗位。

本课程通过校企合作，与企业人员共同研讨论证，构建“岗.课.证相融通， 教.学.做一体化”的教学模式，基于自动化生产线的工作过程设计任务型学习情 境。

将课堂设在实训室， 以实际工作岗位的典型任务为载体，按任务的实施过程 开展教学，通过综合运用机械技术、传感检测技术、机电与电气控制技术、 PLC 技术、 气液动控制技术、 变频器技术等相关知识进行信号检测、 设备安装与维护、 系统控制程序设计、 调试与维护及工程技术文件的编制和归档等工作，使学生掌 握自动化生产线安装与调试的技能和相关专业知识 ，培养学生从事机电设备与自 动化系统安装、设计、维护的基本职业能力 ，同时培养学生诚实、 守信、善于协 作 、爱岗敬业的职业道德和职业素质。

1能够熟练操作自动化生产线，熟知生产工艺流程和控制功能，搜集相关资料并能正确处理。

能根据生产线设备功能要求选择机械、 气动元 件 ，能够正确使用工具进行机械、气动元件的安 装与调试。

自动化生产线功能认知机械与气动元件的安 装与调试自动化生产线功能认知机械与气 动系统的 安装与调 试气动回路安装与调试电气元件安装与调试简单工作站的安装与程序设计调试复杂工作站的安装与程序设步进机电定位控制及程序设计调试变频器参数设置及程序设计调试S7-200 PLC 的网络通讯及生产线整体程序调试用梯形图设计顺序控制程序用置位/复位指令设计顺能够阅读和设计基本的气动回路，并能进行管路连接和调试；能够熟练撰写项目报告。

能根据生产线设备控制要求选择传感器等电气元件，能够正确对电气元件进行安装与调试；能够阅读和设计基本的电气回路，并能进行布线和调试。

天津中德职业技术学院Tianjin Sino-German Vocational Technical College自动化生产线安装与调试课程标准适合专业：机电一体化专业课程性质：职业能力课课程负责人：XXX航空航天与汽车学院编制二○一三年六月一、课程定位本课程旨在培养学生综合应用机械设计、机床电气、气动技术、可编程控制器技术等先修课程的知识与技能，解决自动化生产线等综合工程项目的实际问题，提高机电一体化与自动化技术的综合应用水平和工程实践能力，是机电一体化专业的专业核心课程，是职业性和实用性较强的专业综合课程，更是该专业核心职业能力的重要支撑课程，在强化职业核心能力培养与职业素质养成的课程体系中处于主干地位。

先修课程：机械制图、机械设计基础、气压传动技术与应用、电工电子技术、电气控制技术（机床电器）、可编程控制器应用后续课程:自动化生产线综合实训、工程实践创新项目对接职业认证：机电一体化工、维修电工二、课程设计思路1. 课程设计的总体思路以适应机电行业人才需求为目标，以机电一体化设备的安装与调试岗位需求及维修电工、机电一体化工等职业标准为依据，将职业素养与理论学习、技能训练有机地融合；以自动化生产线工作过程为导向，设计工作任务，以自动化生产线实训装置为载体实施教学过程,让学生在完成工作任务的过程中，探索吸收知识、练好技能，提升机电一体化技术的综合应用能力，培养自身的自主学习能力、团队合作精神；以机电一体化工等职业标准为参考，实现考核评价多元化。

2. 课程设置依据本课程设置主要依据专业培养目标、专业适应的工作岗位需求及相应职业标准等，具体如下：（1）信号检测、设备安装与维护、系统控制程序设计、调试与维护及工程技术文件的编制和归档等工作岗位的需求；（2）维修电工（中级或高级资格证书）、机电一体化工（中级或高级资格证书）、可编程控制系统设计师（中级或高级资格证书）等职业资格证书标准。

3. 项目编排思路以岗位需求与职业标准为依据，以岗位过程性知识为主线，紧紧围绕机电设备安装与调试岗位能力要求，设计“自动化生产线认知”、“自动化生产线核心技术应用”、“自动化生产线各单元安装与调试”等3个模块、13个任务，着重培养学生信号检测、设备安装与维护、系统控制程序设计、调试与维护等方面的职业能力及职业素养。

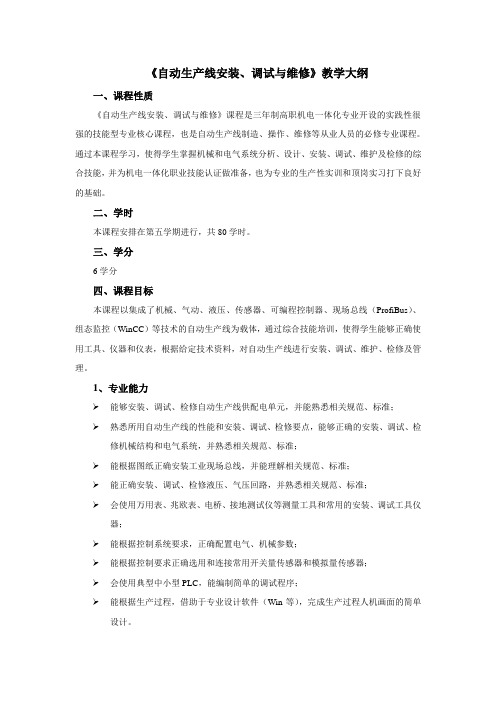

《自动生产线安装、调试与维修》教学大纲一、课程性质《自动生产线安装、调试与维修》课程是三年制高职机电一体化专业开设的实践性很强的技能型专业核心课程，也是自动生产线制造、操作、维修等从业人员的必修专业课程。

通过本课程学习，使得学生掌握机械和电气系统分析、设计、安装、调试、维护及检修的综合技能，并为机电一体化职业技能认证做准备，也为专业的生产性实训和顶岗实习打下良好的基础。

二、学时本课程安排在第五学期进行，共80学时。

三、学分6学分四、课程目标本课程以集成了机械、气动、液压、传感器、可编程控制器、现场总线（ProfiBus）、组态监控（WinCC）等技术的自动生产线为载体，通过综合技能培训，使得学生能够正确使用工具、仪器和仪表，根据给定技术资料，对自动生产线进行安装、调试、维护、检修及管理。

1、专业能力➢能够安装、调试、检修自动生产线供配电单元，并能熟悉相关规范、标准；➢熟悉所用自动生产线的性能和安装、调试、检修要点，能够正确的安装、调试、检修机械结构和电气系统，并熟悉相关规范、标准；➢能根据图纸正确安装工业现场总线，并能理解相关规范、标准；➢能正确安装、调试、检修液压、气压回路，并熟悉相关规范、标准；➢会使用万用表、兆欧表、电桥、接地测试仪等测量工具和常用的安装、调试工具仪器；➢能根据控制系统要求，正确配置电气、机械参数；➢能根据控制要求正确选用和连接常用开关量传感器和模拟量传感器；➢会使用典型中小型PLC，能编制简单的调试程序；➢能根据生产过程，借助于专业设计软件（Win等），完成生产过程人机画面的简单设计。

➢能按整机调试作业指导书，通过人机界面进行系统调试操作；➢能够制订合理的安装、调试、检修方案；➢能整理、收集安装、调试交工资料；➢会编写安装、调试、检修报告；2、方法能力➢学习能力；➢通过网络、期刊、专业书籍、技术手册等获取信息能力；➢解决问题、分析问题能力；➢制定、实施工作计划的能力；➢资料收集整理能力；➢理论知识的综合运用能力；3、社会能力➢团队协作能力；➢自我控制与管理能力；➢交流表达能力；➢工作责任心与职业道德；➢吃苦耐劳；➢安全与自我保护能力；➢团队组织管理能力；五、课程内容六、学习情境设计该课程以德国FESTO公司生产的MPS各个工作站为单元设计了供料单元安装与调试、检测单元安装与调试、加工单元安装与调试、机械手单元安装与调试、分拣单元安装与调试等学习情境。

《自动化生产线安装与调试》课程标准设计方法1 课程在相关专业中的定位自动化生产线安装与维修课程是三年制高职机电一体化技术专业的优质核心课程，是为加强学生对机电一体化系统安装、调试、控制运行和维修等应用能力的培养而开设的综合应用课程。

本课程以《液压气压传动系统设计、安装与调试》、《机电设备控制与检测》、《电气控制系统设计、安装与调试》等课程作为基础，培养学生具有一定的机电一体化系统分析、设计、安装、调试、维护及检修的基本技能，并为机电专业学生今后能够胜任制图员、维修电工等工作岗位，以及参加机电一体化高级工的技能认证做好知识及技能上的准备，并为学生今后的顶岗实习打下良好的基础，同时培养学生具备精益求精、诚实守信、果敢勇毅、质量第一的职业素养。

2 课程性质自动化生产线安装与维修课程是三年制高职机电一体化专业开设的实践性很强的技能型专业核心课程，也是设备制造、操作、维修及自动化生产线制造、操作、维修等从业人员的必修专业课程。

在整个专业人才培养方案中起到重要的支撑作用，同时辐射机电一体化技术相关专业群，是衔接“工作”与“学习”的重要课程，是学生顶岗实习和就业之间的“桥梁”。

3 课程任务通过本门课程的学习，学生能够正确使用电气及机械工具、仪器和仪表，根据给定技术资料，对自动化生产线系统进行安装、调试及管理维护。

课程任务在于使学生初步了解现代加工制造企业自动化生产线运行的全过程和工艺要求，完成自动化生产线系统的分析、设计、安装调试，并能够进行PLC控制程序设计，能进行工业控制网络总线系统配置，基本具备应用PLC技术进行自动化生产线系统维护，技术改造、产品开发的能力。

同时在教学过程中，培养学生具有良好的职业道德和职业素质。

通过本门课程及其先修课程的学习，可以取得PLC中级工证、机电一体化高级工的相应技能证书。

4 课程目标4.1知识目标熟悉自动化生产线控制系统的结构和基本功能；掌握自动化设备及生产线常用机械结构和装置的工作原理；熟悉气动元件的结构和应用，基本气动回路的工作过程；掌握传感器等电气元件的结构、特性、应用和选择规则；掌握典型自动化设备及生产线的操作、拆装、软硬件设计、维护以及故障诊断与排除的方法。

《自动化生产线安装与调试》课程教学设计《自动生产线安装与调试》课程信息第一部分：课程设计一、设计思路以浙江亚龙集团的YL-335B自动生产线（设备）为载体，学习内容的设计体现了工作过程的完整性，力求涵盖自动线安装调试所涉及的知识点和能力点。

学习任务之间相互关联、按照任务难度由易到难进行排序，便于组织教学。

将学习领域划分为7个学习项目，主要是培养学生的自动生产线安装调试与维护能力。

六人一组构建学习团队，从最简单的供料站的安装调试开始，由浅入深，循序渐进。

以学生为主体，老师作为被咨询者出现，学生主要在工作页的指导下分析问题、解决问题。

设计基于自动生产线安装与调试典型工作过程，通过一系列的企业调研与分析，总结出生产岗位中自动生产线安装与调试中的典型工作过程，本课程基于自动生产线安装调试的工作过程来设计、开发学习项目，做到每一个学习项目的实施都是一个完整的工作过程。

四阶段教学法与每个工作过程的开展同步：资讯阶段完成元件认知和安全规范的熟悉；决策、计划阶段组成团队、制定计划、绘出相关的图纸；实施阶段进行设备安装、气路连接、电气接线、编程调试、整理工作台；检查、评价阶段是最后一个阶段，进行自评和互评。

二、课程目标能力目标：培养学生的自动化生产线的设备操作能力，元器件识别和应用能力，项目的安装调试能力，故障检修和设备维护能力，可编程控制器联网通信技术和工控机监控能力，自动线的简单设计能力。

学习完本课程后，学生能够对自动设备现场简单的故障进行诊断，确定故障原因并排除，进行整个自动生产线的管理和维护，进行简单的自动生产线技术改进。

知识目标：1.机械安装技能；2.电气识图与安装调试3.气动系统的安装调试；4.PLC编程及人机界面设计知识；5.传感器的选择与使用；6.电气系统的整体安装调试；素质目标：培养学生安全操作、人际沟通、团结协作、积极进取、独立学习、继续学习等方面的能力；通过规范工作流程，培养学生良好的工作习惯。

《自动化生产线安装与调试》课程整体教学设计（2010-20011学年第 2 学期）一、管理信息二、课程设计1．课程目标能力目标：（1）能完成自动化生产线机械部件、气动回路的安装与调整；（2）能够正确分析自动化生产线的工作过程，设计控制过程流程图；（3）能够独立设计自动化生产线电气控制线路，正确分配I/O地址，按照电气原理图正确连接电气控制线路；（4）根据控制过程，设计自动化生产线PLC控制程序；（5）能完成组网、设计网络控制程序；（6）会使用变频器，按照要求正确连接、设置变频器参数；（7）会使用触摸屏，设计自动化生产线的触摸屏监控界面。

知识目标：（1）掌握自动化控制设备的电源系统，理解电源系统的设计与计算方法，熟悉常用的电源保护系统与保护元件的选择方法；（2）掌握机械零部件的装配方法，熟悉平行度、同轴度、水平度、垂直的调整方法与步骤。

（3）掌握流程图的设计方法与设计原则；（4）掌握电气控制线路分析与设计方法；（5）熟悉PLC的工作原理，理解PLC输入/输出的工作过程、网络实现方法；（6）掌握变频器、触摸屏的使用方法。

其它目标：（1）训练项目方案的分析与制订能力，项目实施过程的组织能力。

（2）团队作业中的合作与协调能力、技术沟通能力、语言表达能力。

2．课程教学活动设计2．1课程内容设计（2．2能力训练项目设计3．教学进度表三、教学材料1、《自动化生产线安装与调试》自编讲义作者：陈子珍2、《三菱PLC硬件与编程指南》三菱培训教材3、PLC控制技术及应用四、教学组织形式一体化教师授课，教师讲解、课件仿真、实物展示，学生观察、记录、讨论老师操作演示、学生记录；学生操作训练、教师指导课外兴趣小组五、考核方案（强调操作技能，体现综合应用能力，加强过程考核）课程总成绩=平时成绩+实践项目成绩+实践项目综合成绩+期末笔试说明：四项成绩中如有一项为0，总成绩为不及格，必须重修或补考。

1、平时成绩（20%）：包括：出勤率、作业、上课纪律（缺勤1次扣2分，缺勤超过5次以上总成绩为0分）2、实践成绩（50%）计算方法：见附表《自动化生产线安装与调试》课程过程考核3、实践项目综合考核成绩（30%）：以自动化生产线电气控制线路故障检查、调试、排故，控制程序设计与调试为考核依据；六、需要说明的其他问题暂无。

1.概述该课程为核心专业课程，突出培养电视设备的维修、生产、调试、营销技术人员等。

为提高《自动生产线安装与调试》课程的教学质量，几年来我们做了以下一些工作：1、根据企业岗位技能需求重新修订教学内容，教学大纲和教学计划，压缩了理论教学时数，加大实训实习教学时数，使教学大纲更加符合高职教学的要求。

2、参观多家园区企业，根据就业岗位需求引进模块化生产系统设备，辅助教学需求；1.1课程的性质《自动生产线安装与调试》是机电一体化专业的一门专业核心课程；它是建立在《气液动技术》、《传感器技术》、《电气控制与PLC》等专业基础课之上，采用基于工作过程的课程开发方法，通过对机电一体化技术职业行动领域分析以及工作岗位和工作任务进行梳理、归纳而建构的一门学习领域课程。

该课程以自动化生产线系统为主线，自动化生产线各站设备为载体；具体划分学习情境，将理论和技能融入到工作过程中，从而培养学生的安装运行、调试与维护的技能。

1.2课程设计理念以培养高素质高技能型人才为培养目标，以“技术先进、实用，理论必需、够用”为原则，注重课程的应用性、技能性和实践性；本课程设计让学生扮演操作者的角色，将一个个相对独立的工作任务交予学生完成，从信息的收集、方案的设计与实施，到完成后的评价，都由学生具体负责；同时让学生在情景的刺激和教师的引导下主动开展探究活动，并在探索过程中掌握知识、学习分析问题、解决问题的方法，进而达到提高分析问题、解决问题能力的目的。

1.增强现代意识，培养专门人才学生掌握了自动生产线安装与调试课程后，能够从事自动生产线的安装、调试与维护；自动生产线的营销与售后服务；生产一线从事技术、技术管理、操作、维护检修及质检管理等方面工作。

2.围绕核心技术，培养创新精神1.3课程开发思路在课程开发上，以工作过程中典型工作任务为中心选择、组织课程内容，并以完成工作任务为主要学习方式，其目的在于加强课程内容与工作之间的相关性，整合理论与实践，提高学生职业能力培养的效率。

自动化生产线安装与调试》课程标准课程名称：自动化生产线安装与调试课程性质：职业技术课学分：2计划学时：321前言今天的自动控制系统已经发展成为以计算机为基础的自动化系统，代科学技术领域中，自动化技术和计算机技术是发展最快的两个分支，两个分支相结合成为现代工业自动控制系统的重要支柱。

从自动控制系统的应用角度来看，工业控制可分为两大类：一大类是制造业，如机械加工、汽车等制造工业；另一大类是过程工业，如石油、化工等。

但在一些特殊领域，则可能是几种系统的同时应用，尤其在一些大型企业实现全面信息化时，应用的大型监控管理系统也是这几种系统同时应用于全企业的不同地方。

工业自动化控制系统正是在适应工业对象的过程中发展成为不同类型系统的。

现代企业显然对从事设计、安装、调试、现场操作、维修管理等自动化岗位上的高技能人才的要求无论是从知识结构，还是从技术技能结构上都发生了变化。

因此《自动化生产线的安装与调试》作为一门新兴技术课程，是电气自动化技术专业核心课程。

本课程以专业技术综合应用能力培养为目标，以关键能力的培养贯穿教学的全过程，以实际应用为重点，培养学生熟悉工业控制系统的基本概念，熟练掌握利用工控计算机或者触摸屏组态现场人机界面监控技术，实时监控生产现场的运行状态、实查询数据和曲线、打印各种需求的报表，以及具有将可编程技术、工控组态与触摸屏技术、变频器技术、工业检测技术、驱动技术、现场总线技术的集成应用能力和现场维护能力。

1.1 课程定位《自动化生产线的安装与调试》课程结合维修电工高级技师职业资格，以企业的若干个真实任务的工作过程为导向，在真实的环境中实现理论、实训相结合的一体化教学模式。

本门课程按照“以能力为本位，以职业实践为主线，以具体的生产线设备为载体，以完整的工作过程为行动体系”的总体设计要求，以培养生产线设备维修维护的应用技能和相关职业岗位能力为基本目标，紧紧围绕工作任务完成的需要来选择和组织课程内容，突出工作任务与知识的紧密性, 与企业专家、技术工人共同设计开发了本课程的各个学习情境。
