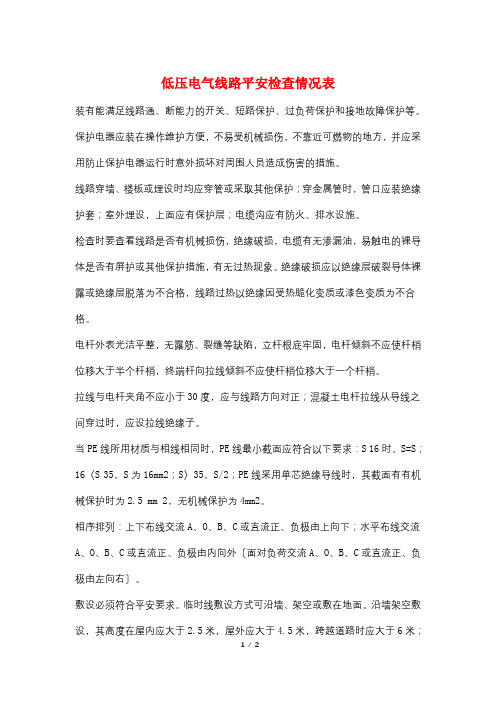

低压电气线路平安检查情况表
装有能满足线路通、断能力的开关、短路保护、过负荷保护和接地故障保护等。
保护电器应装在操作维护方便，不易受机械损伤，不靠近可燃物的地方，并应采用防止保护电器运行时意外损坏对周围人员造成伤害的措施。
线路穿墙、楼板或埋设时均应穿管或采取其他保护；穿金属管时，管口应装绝缘护套；室外埋设，上面应有保护层；电缆沟应有防火、排水设施。
检查时要查看线路是否有机械损伤，绝缘破损，电缆有无渗漏油，易触电的裸导体是否有屏护或其他保护措施，有无过热现象。
绝缘破损应以绝缘层破裂导体裸露或绝缘层脱落为不合格，线路过热以绝缘因受热脆化变质或漆色变质为不合格。
电杆外表光洁平整，无露筋、裂缝等缺陷，立杆根底牢固，电杆倾斜不应使杆梢位移大于半个杆梢，终端杆向拉线倾斜不应使杆梢位移大于一个杆梢。
拉线与电杆夹角不应小于30度，应与线路方向对正；混凝土电杆拉线从导线之间穿过时，应设拉线绝缘子。
当PE线所用材质与相线相同时，PE线最小截面应符合以下要求：S 16时，S=S；16〈S 35，S为16mm2；S〉35，S/2；PE线采用单芯绝缘导线时，其截面有有机械保护时为2.5 mm 2，无机械保护为4mm2。
相序排列：上下布线交流A、O、B、C或直流正、负极由上向下；水平布线交流A、O、B、C或直流正、负极由内向外〔面对负荷交流A、O、B、C或直流正、负极由左向右〕。
敷设必须符合平安要求。
临时线敷设方式可沿墙、架空或敷在地面。
沿墙架空敷设，其高度在屋内应大于2.5米，屋外应大于4.5米，跨越道路时应大于6米；
临时线与其他设备、门、窗、水管等的距离应大于0.3米；沿地面敷设应有防止线路受外力损坏的保护措施。
低压配电系统检查验收表使用单位工程名称规格型号编号
操作人员操作证编号
项目内容及要求结果备注
1．配电屏
柜1.1指示灯仪表是否齐全，安装牢固，指标正确1.2操作机构零部件是否齐全，操作灵活
1.3接线住（排）接是否紧固，符合要求
1.4保护装置是否齐全可靠，符合要求
1.5灭弧罩是否完整无缺，内外整洁，油漆良好
2. 变压器2.1是否无异常声响和振动，能达到额定输出功率
2.2油标是否清晰，油位是否良好，无渗漏，无过热现象2.3跌落熔断器是否良好，安装合理
2.4瓷件是否良好，无严重破损及放电痕迹
2.5变压器试验是否合格，变压器油定期化验是否合格
2.6周围及本体是否整洁，吸湿器是否良好，接地是否良好
3. 线路3.1线路布设是否合理、整齐
3.2电杆是否良好，板线是否牢固，瓷件是否无破损
3.3线路绝缘是否良好，无严重老化，破损、断股，外壳接地是否良好，接地电阻值是否符合规定要求
3.4电缆是否破损，溢胶，过热现象，埋设是否合理，标志明确
4. 配电房及管理4.1配电房建筑是否基本符合防水防火，防小动物，通风等要求4.2内外防护遮栏是否符合要求标示警告牌齐全
4.3安全、消防、绝缘器具是否齐全可靠，定期检测
4.4是否有运行日记，（值班记录）事故记录，检修记录等
4.5安全操作规程执行是否良好
设备科
验收意见
（盖章）
监
理
单
位
意
见
（盖章）
项
目
部
意
见
（盖
章）
设负
备责
科人
日期：部负
责
门人
日期：部负
责
门人
日
期：。
