下载文档原格式
P92耐热钢焊接热处理工艺对焊缝力学性能及金相组织的影响超超临界机组采用SA335P91/P92钢是新型铁素体耐热钢，具有高的持久强度和蠕变性能，可用于超超临界机组高温、高压主蒸汽管道等部件，其焊接接头性能的优劣直接关系到机组能否安全可靠运行，在对P92母材焊接接頭的常温和高温性能的基础上，总结焊接、热处理的工艺控制要点及经验及教训，为P92钢在我国超超临界机组成功应用提供了技术支持标签：P92钢;焊接接头：金相组织1P92钢特性P92钢是在P91的基础上，通过添加1.5%～2.0%W、优化MoVNbNB元素含量而开发的高蠕变断裂强度的铁素体（马氏体）耐热钢，其在600℃、1×10h 的蠕变断裂强度较P91钢提高20%以上。
P92钢都有较明显的时效倾向，且发生在500℃的温度范围内，而此范围正是这些材质650℃的工作温度。
P92钢的时效倾向特征是：3000小时时效其韧性下降很多，但在3000小时以后冲击功下降的倾向就不明显了。
1.1 焊接材料的选择现场焊接所选用的焊材要求P92钢焊接材料的选择除满足现场焊接所选用的焊材满足室温下的强度外，还必须满足运行温度下韧性和强度（蠕变强度）的要求。
焊缝金属在其熔敷成型及冷却过程中，一些微量元素（Nb、等）大部分固溶在V焊缝金属中，通过固溶强化反而降低了焊缝韧性。
因此，焊缝金属的冲击韧性总是低于母材的，为了提高焊缝韧性，必须合理搭配Nb .....等微量WVMnNi元素的含量，严格控制P.....等有害微量元素的及降低C含量。
P92钢经过正火及回火处理，显微组织为回火马氏体组织（主要是Fe碳化物及VCrMoNb的氮化物）研究发现，当焊缝金属成分与母材完全一致时，焊缝冲击韧性较低，主要因为P92钢中Cr、Mo、V、Nb等铁素体形成元素较多，若母材与焊缝金属成分一致，焊缝冷却凝固时易形成δ铁素体，而P92钢焊缝热处理后应得到回火马氏体组织，凡是能够防止δ铁素体形成并保证焊缝组织为全马氏体组织的成分均有利于焊缝韧性的优化，因此选择的焊接材料必须有保证常温和高温强度、塑性和韧性好，且含氢量低、操作性好等优点，并与母材相当的物理性能和常温、高温力学性能;焊缝金属的下临界转变点（AC1）应与母材相当，且铬当量：Creq≤10;焊缝含氢量符合低氢型碱性焊接材料标准;具有优良的焊接操作性能和工艺性能。

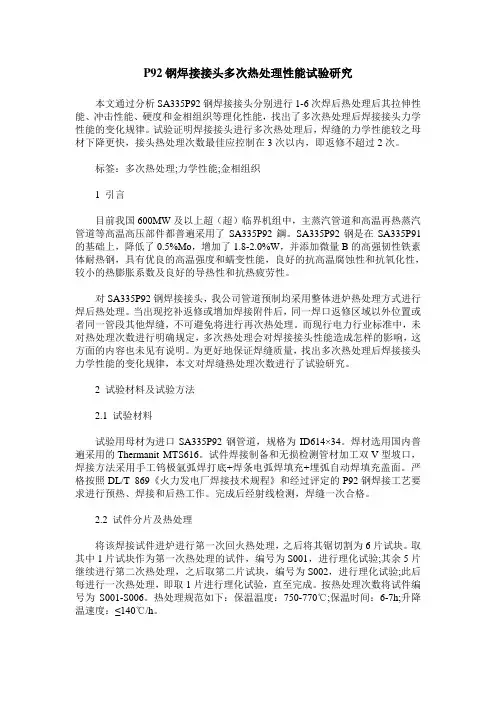

P92钢焊接接头多次热处理性能试验研究本文通过分析SA335P92钢焊接接头分别进行1-6次焊后热处理后其拉伸性能、冲击性能、硬度和金相组织等理化性能，找出了多次热处理后焊接接头力学性能的变化规律。
试验证明焊接接头进行多次热处理后，焊缝的力学性能较之母材下降更快，接头热处理次数最佳应控制在3次以内，即返修不超过2次。
标签：多次热处理;力学性能;金相组织1 引言目前我国600MW及以上超（超）临界机组中，主蒸汽管道和高温再热蒸汽管道等高温高压部件都普遍采用了SA335P92鋼。
SA335P92钢是在SA335P91的基础上，降低了0.5%Mo，增加了1.8-2.0%W，并添加微量B的高强韧性铁素体耐热钢，具有优良的高温强度和蠕变性能，良好的抗高温腐蚀性和抗氧化性，较小的热膨胀系数及良好的导热性和抗热疲劳性。
对SA335P92钢焊接接头，我公司管道预制均采用整体进炉热处理方式进行焊后热处理。
当出现挖补返修或增加焊接附件后，同一焊口返修区域以外位置或者同一管段其他焊缝，不可避免将进行再次热处理。
而现行电力行业标准中，未对热处理次数进行明确规定，多次热处理会对焊接接头性能造成怎样的影响，这方面的内容也未见有说明。
为更好地保证焊缝质量，找出多次热处理后焊接接头力学性能的变化规律，本文对焊缝热处理次数进行了试验研究。
2 试验材料及试验方法2.1 试验材料试验用母材为进口SA335P92钢管道，规格为ID614×34。
焊材选用国内普遍采用的Thermanit MTS616。
试件焊接制备和无损检测管材加工双V型坡口，焊接方法采用手工钨极氩弧焊打底+焊条电弧焊填充+埋弧自动焊填充盖面。
严格按照DL/T 869《火力发电厂焊接技术规程》和经过评定的P92钢焊接工艺要求进行预热、焊接和后热工作。
完成后经射线检测，焊缝一次合格。
2.2 试件分片及热处理将该焊接试件进炉进行第一次回火热处理，之后将其锯切割为6片试块。

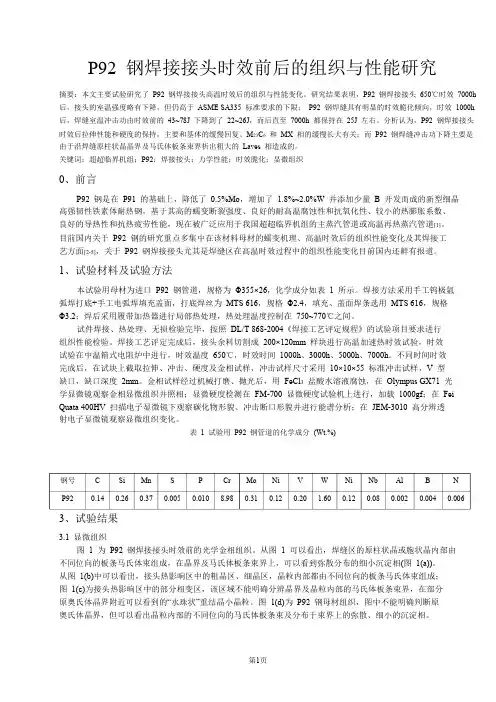

P92 钢焊接接头时效前后的组织与性能研究摘要：本文主要试验研究了P92 钢焊接接头高温时效后的组织与性能变化。
研究结果表明，P92 钢焊接接头650℃时效7000h 后，接头的室温强度略有下降，但仍高于ASME SA335 标准要求的下限；P92 钢焊缝具有明显的时效脆化倾向，时效1000h 后，焊缝室温冲击功由时效前的43~78J 下降到了22~26J，而后直至7000h 都保持在25J 左右。
分析认为，P92 钢焊接接头时效后拉伸性能和硬度的保持，主要和基体的缓慢回复、M23C6和MX 相的缓慢长大有关；而P92 钢焊缝冲击功下降主要是由于沿焊缝原柱状晶晶界及马氏体板条束界析出粗大的Laves 相造成的。
关键词：超超临界机组；P92；焊接接头；力学性能；时效脆化；显微组织0、前言P92 钢是在P91 的基础上，降低了0.5%Mo，增加了1.8%~2.0%W 并添加少量B 开发而成的新型细晶高强韧性铁素体耐热钢，基于其高的蠕变断裂强度、良好的耐高温腐蚀性和抗氧化性、较小的热膨胀系数、良好的导热性和抗热疲劳性能，现在被广泛应用于我国超超临界机组的主蒸汽管道或高温再热蒸汽管道[1]。
目前国内关于P92 钢的研究重点多集中在该材料母材的蠕变机理、高温时效后的组织性能变化及其焊接工艺方面[2-5]，关于P92 钢焊接接头尤其是焊缝区在高温时效过程中的组织性能变化目前国内还鲜有报道。
1、试验材料及试验方法本试验用母材为进口P92 钢管道，规格为Φ355×26，化学成分如表 1 所示。
焊接方法采用手工钨极氩弧焊打底+手工电弧焊填充盖面，打底焊丝为MTS 616，规格Φ2.4，填充、盖面焊条选用MTS 616，规格Φ3.2；焊后采用履带加热器进行局部热处理，热处理温度控制在750~770℃之间。
试件焊接、热处理、无损检验完毕，按照DL/T 868-2004《焊接工艺评定规程》的试验项目要求进行组织性能检验。

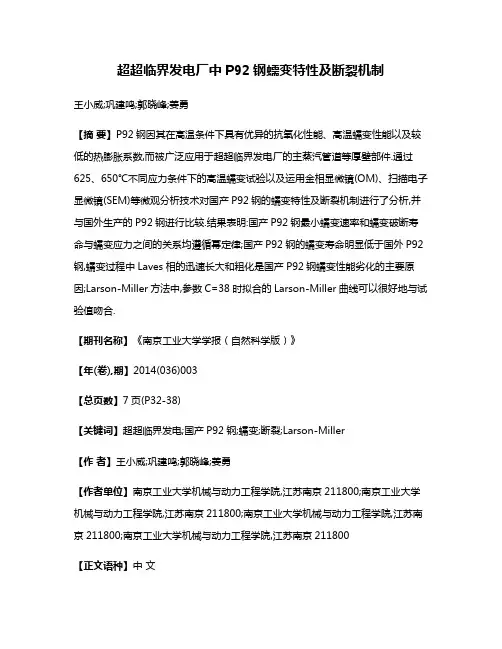

超超临界发电厂中P92钢蠕变特性及断裂机制王小威;巩建鸣;郭晓峰;姜勇【摘要】P92钢因其在高温条件下具有优异的抗氧化性能、高温蠕变性能以及较低的热膨胀系数,而被广泛应用于超超临界发电厂的主蒸汽管道等厚壁部件.通过625、650℃不同应力条件下的高温蠕变试验以及运用金相显微镜(OM)、扫描电子显微镜(SEM)等微观分析技术对国产P92钢的蠕变特性及断裂机制进行了分析,并与国外生产的P92钢进行比较.结果表明:国产P92钢最小蠕变速率和蠕变破断寿命与蠕变应力之间的关系均遵循幂定律;国产P92钢的蠕变寿命明显低于国外P92钢,蠕变过程中Laves相的迅速长大和粗化是国产P92钢蠕变性能劣化的主要原因;Larson-Miller方法中,参数C=38时拟合的Larson-Miller曲线可以很好地与试验值吻合.【期刊名称】《南京工业大学学报（自然科学版）》【年(卷),期】2014(036)003【总页数】7页(P32-38)【关键词】超超临界发电;国产P92钢;蠕变;断裂;Larson-Miller【作者】王小威;巩建鸣;郭晓峰;姜勇【作者单位】南京工业大学机械与动力工程学院,江苏南京211800;南京工业大学机械与动力工程学院,江苏南京211800;南京工业大学机械与动力工程学院,江苏南京211800;南京工业大学机械与动力工程学院,江苏南京211800【正文语种】中文【中图分类】TG142.15;TK226为了减少CO2气体的排放，提高设备的运行效率，火力发电技术向着不断提高蒸汽温度及压力的方向发展。
目前，超超临界(USC)锅炉的温度和压力分别已超过600 ℃和25 MPa[1]，苛刻的服役条件对材料的高温强度提出了很高的要求，其中一个关键指标是材料的抗蠕变性能。
结构部件长期处于高温工况下，由于材料的过量蠕变变形和高温强度的降低，造成过早的蠕变断裂，严重影响到机组的正常安全运行，缩短了机组寿命。
为了满足超超临界发电站的苛刻条件，P92钢被相应开发出来。

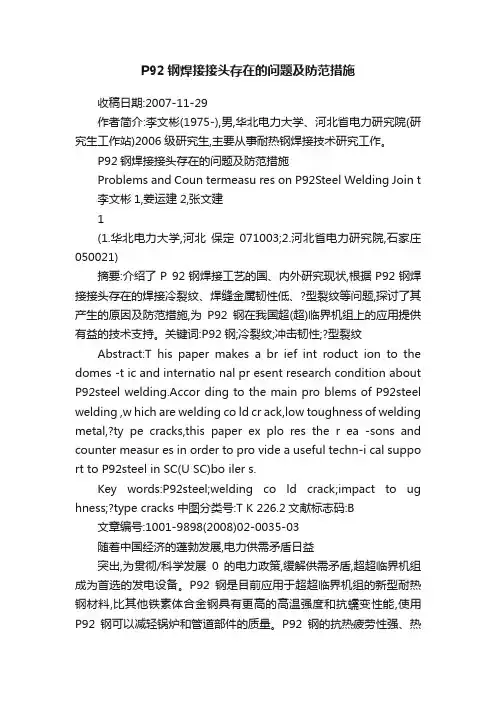

P92钢焊接接头存在的问题及防范措施收稿日期:2007-11-29作者简介:李文彬(1975-),男,华北电力大学、河北省电力研究院(研究生工作站)2006级研究生,主要从事耐热钢焊接技术研究工作。
P92钢焊接接头存在的问题及防范措施Problems and Coun termeasu res on P92Steel Welding Join t 李文彬1,姜运建2,张文建1(1.华北电力大学,河北保定071003;2.河北省电力研究院,石家庄050021)摘要:介绍了P 92钢焊接工艺的国、内外研究现状,根据P92钢焊接接头存在的焊接冷裂纹、焊缝金属韧性低、?型裂纹等问题,探讨了其产生的原因及防范措施,为P92钢在我国超(超)临界机组上的应用提供有益的技术支持。
关键词:P92钢;冷裂纹;冲击韧性;?型裂纹Abstract:T his paper makes a br ief int roduct ion to the domes -t ic and internatio nal pr esent research condition about P92steel welding.Accor ding to the main pro blems of P92steel welding ,w hich are welding co ld cr ack,low toughness of welding metal,?ty pe cracks,this paper ex plo res the r ea -sons and counter measur es in order to pro vide a useful techn-i cal suppo rt to P92steel in SC(U SC)bo iler s.Key words:P92steel;welding co ld crack;impact to ug hness;?type cracks 中图分类号:T K 226.2文献标志码:B文章编号:1001-9898(2008)02-0035-03随着中国经济的蓬勃发展,电力供需矛盾日益突出,为贯彻/科学发展0的电力政策,缓解供需矛盾,超超临界机组成为首选的发电设备。

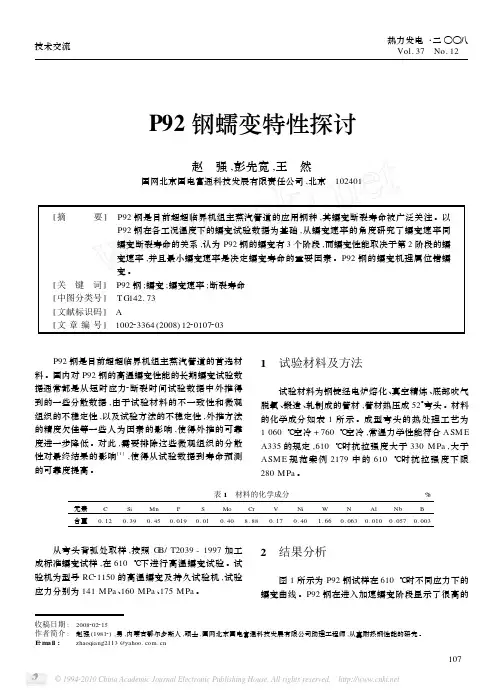

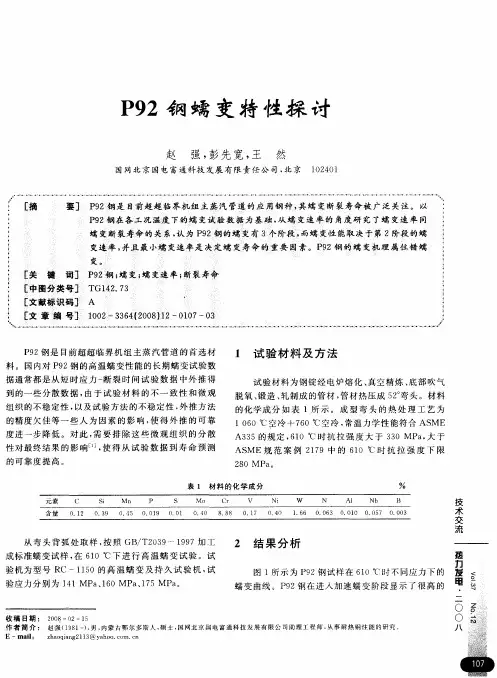

技术交流热力发电・二○○八Vol.37 No.12P92钢蠕变特性探讨赵 强,彭先宽,王 然国网北京国电富通科技发展有限责任公司,北京 102401[摘 要] P92钢是目前超超临界机组主蒸汽管道的应用钢种,其蠕变断裂寿命被广泛关注。
以P92钢在各工况温度下的蠕变试验数据为基础,从蠕变速率的角度研究了蠕变速率同蠕变断裂寿命的关系,认为P92钢的蠕变有3个阶段,而蠕变性能取决于第2阶段的蠕变速率,并且最小蠕变速率是决定蠕变寿命的重要因素。
P92钢的蠕变机理属位错蠕变。
[关 键 词] P92钢;蠕变;蠕变速率;断裂寿命[中图分类号] T G142.73[文献标识码] A[文章编号] 100223364(2008)1220107203收稿日期: 2008202215作者简介: 赵强(19812),男,内蒙古鄂尔多斯人,硕士,国网北京国电富通科技发展有限公司助理工程师,从事耐热钢性能的研究。
E 2m ail :zhaoqiang2113@ P92钢是目前超超临界机组主蒸汽管道的首选材料。
国内对P92钢的高温蠕变性能的长期蠕变试验数据通常都是从短时应力2断裂时间试验数据中外推得到的一些分散数据,由于试验材料的不一致性和微观组织的不稳定性,以及试验方法的不稳定性,外推方法的精度欠佳等一些人为因素的影响,使得外推的可靠度进一步降低。
对此,需要排除这些微观组织的分散性对最终结果的影响[1],使得从试验数据到寿命预测的可靠度提高。
1 试验材料及方法试验材料为钢锭经电炉熔化、真空精炼、底部吹气脱氧、锻造、轧制成的管材,管材热压成52°弯头。
材料的化学成分如表1所示。
成型弯头的热处理工艺为1060℃空冷+760℃空冷,常温力学性能符合ASM E A335的规定,610℃时抗拉强度大于330M Pa ,大于ASM E 规范案例2179中的610℃时抗拉强度下限280M Pa 。
表1 材料的化学成分%元素C Si Mn P S Mo Cr V Ni W N Al Nb B 含量0.120.390.450.0190.010.408.880.170.401.660.0630.0100.0570.003 从弯头背弧处取样,按照G B/T2039-1997加工成标准蠕变试样,在610℃下进行高温蠕变试验。
１＃北电力大学硕士学位论文热蒸汽管道等，已得到广泛地研究和开发。
Ｐ９２钢可以用９Ｃｒ－１．８Ｗ－０．５Ｍｏ．Ｖ－Ｎｂ表示，ＡＳＭＥ标准规定的Ｐ９２韦Ｎ的丰要化学成分见表ｌ一３。
在合金的设计中考虑了几个方面，添力［１Ｍｏ、Ｖ矛ＤＮｂ提高材料的抗屈服强度，Ｍｏ起固熔强化作用，ＶｉＤＮｂ在铁素体基体中能够形成附着力良好的细小Ｍｘ碳氮化合物，起到显著的偏析强化作用，加入ｗ元素，起到固熔强化作用，强化效果ｔ：ｋ．Ｍｏ明显。
Ｐ９２中Ｎｉ含量控制在０．４％以内，抗屈服强度得到了很人提高。
表１－３Ｐ９２钢的主要化学成份（质量分数，％）部分合金元素的作用罗列如下：（１）Ｃ和Ｎ的作用当Ｃ含量过高，钢的焊接性会变差，在长期的高温应力作用下会加快固溶体中合金元素的贫化过程，同时碳化物有明显的聚集现象，导致钢的热强性降低，增加钢的脆性。
而Ｃ的含量从０．０５％上升到０．１％时，持久强度最高可增加３０％，因为有足够的Ｍ２３Ｃ６等碳化物析出，使钢在高温时更稳定。
一般Ｐ９２钢中Ｃ的含量在０．０７－０．１３％。
Ｐ９２钢中通过添加Ｎ来提高合金的高温强度。
研究表明，温度在６００℃以下，蠕变断裂强度随着Ｎ含量的增加而增加，但在温度超过６５０℃时，Ｎ含量的增加却使蠕变断裂强度下降。
这是由于Ｎ的沉淀物引起的。
在含钒的钢中，当Ｎ含量增加时，分布在铁素体中的弥散ＶＮ的数量增加，ＶＮ在高温条件下有良好的稳定性，可以提高蠕变断裂强度。
但Ｎ含量的增加会降低韧性［６１。
Ｎ被认为是提高９％Ｃｒ钏蠕变强度的首要元素，其成分优化与其他氮化物形成元素有关。
通常Ｐ９２钢中Ｎ的含量为Ｏ．０３～０．０７％。
（２）Ｃｒ的作用Ｃｒ是耐热钢的基本元素，含量增加可提高抗氧化和腐蚀性，对蠕变断裂强度也有影响。
对Ｐ９２钢而言，Ｃｒ含量在９％时的蠕变断裂强度最高，随着Ｃｒ含量的增加，蠕变断裂强度下降。
同时也能起固溶强化作用，使得钢的回火抗力最高，有利于固溶强化【，Ｊ。
（３）Ｍｏ和ｗ的作用Ｍｏ、Ｗ都是固溶强化元素且长期用于耐热钢。
大口径厚壁P92钢焊接工艺研究摘要：介绍了P92钢的化学成分及机械性能，研究了P92钢的焊接性，从焊材选择、对口、惰性气体保护、焊接预热、打底盖面等方面详细介绍了P92的焊接工艺，并强调了现场焊接后的热处理工艺。
关键词：P92钢；焊接工艺；热处理1.SA335-P92钢研发背景及应用P92钢是20世纪90年代初日本住友公司在P91钢的基础上开发研究出来的新钢种。
该钢在P91钢的合金成分中增加了1.5～2％W，降低了约一半的Mo和部分的C含量，其它合金成分基本上没有太大的变化（见表1）。
P92钢具有良好的物理性能、较高的高温蠕变断裂强度、优异的常温冲击韧性、优良的抗氧化性能，适用蒸汽温度范围在580～620℃，目前被广泛应用于百万机组中，作为高温高压蒸汽联箱及管道等部件的材料。
P92钢焊口的热处理对于焊缝的蠕变断裂强度、冲击韧性等有着重要的影响。
P92钢属于马氏体耐热钢，焊后焊缝组织全部转变为脆硬的马氏体组织，组织硬度相当高，焊缝是由温度非常高的熔融状态冷却下来的，组织和晶粒不能获得细化，马氏体板条粗大，在板条马氏体亚结构内部，存在高密度的位错缠结，阻碍了位错运动，从而提高了马氏体基体的硬度和强度，又由于焊缝迅速冷却过程中，熔敷金属中的V、Nb元素无法均匀弥散地析出，降低了焊缝的韧性。
与P91钢相比，P92钢的优越性主要表现在以下几个方面：1）蠕变强度高经2万小时以上的蠕变断裂试验，发现P92钢具有稳定的高温强度。
其高温强度在550～650℃范围时均高于同温度的P91钢。
2）许用应力高在600℃时许用应力比P91钢高34%。
3）具有较高的抗高温和抗高温蒸汽的氧化及腐蚀能力。
4）物理性能好具有较高的热传导性（相比奥氏体钢），线膨胀系数小，氧化层不易剥落，适用于620℃以下的蒸汽管道。
以上性能的提高大大的减小了蒸汽管道的厚度，减少了材料的用量，提高机组的经济性。
图1：回火温度与P92焊缝硬度、屈服强度抗拉强度、冲击韧性的关系2. P92钢的焊接性1、焊接裂纹敏感性比传统的铁素体耐热钢低P91钢需要预热到180℃裂纹率为零，P92钢只需预热到100℃，而P22钢需预热到300℃才能达到。
P92钢高温蠕变行为与断口形貌组织分析在600℃、650℃不同应力水平下完成P92钢的高温蠕变试验，观察了蠕变断裂后断口的微观结构，利用幂律关系式拟合出了应力指数n，并计算出损伤容许量系数？姿。
研究表明，蠕变断裂时间与加速蠕变阶段开始时间的比值范围在1.41～1.82。
根据应力指数n及损伤容许量系数？姿，引起蠕变加速及最终断裂原因是由于位错的运动。
应力指数n随着温度的升高呈下降趋势，是由于位错密度的降低和Laves相的形成所致。
微观断口具有明显的韧窝断裂特性，部分韧窝底部存在第二相粒子。
Laves相的析出强化是影响蠕变稳定性的主要因素。
温度水平较高时，Laves相的快速析出降低了位错密度，使得蠕变断裂强度下降，加速了蠕变断裂。
标签：P92钢；蠕变；断口形貌；微观结构1 概述能源需求、环境保护导致的电站锅炉高参数、大容量的发展趋势，使得锅炉管用钢的研究与开发向着高性能、低成本进行。
目前在日本和欧洲，各国对用于超超临界发电机组的9%-12%Cr铁素体耐热钢的研究十分广泛，该系列钢种以其优良的综合性能被世界上高蒸汽参数发电机组广泛采用。
P92钢（9Cr-0.5Mo-1.8WVNb）作为其代表钢种，是在对T/P91钢改进基础上开发出的适用于更高温度和更高蠕变断裂强度的9Cr型F/M类钢[1]。
该钢种属于典型的采用“多元复合强化”理论设计出的钢种，其成分构成中既有固溶强化元素W、Mo，也有沉淀强化元素Nb、V，还引用了N、B元素以进一步提高钢的高温持久强度。
研究表明，P92钢具有良好的物理性能、高温蠕变断裂强度、优异的常温冲击韧性、以及优良的抗氧化性，是超（超）临界火电机组锅炉集箱以及应用于极苛刻蒸汽条件下的主蒸汽和再热蒸汽管道等管件的首选用钢之一。
目前美、日、德等国家已对P92钢进行全面试验研究以积累足够的制造以及运行经验。
研究主要集中在焊接工艺方面，对其工艺性能、力学性能、蠕变性能的研究工作也在逐步完善[2-3]。
P92钢焊缝蠕变—疲劳损伤的安全评定方法研究作者：刘天佐张传清陈冠兴魏玉忠来源：《中国科技纵横》2017年第07期摘要：本文以P92钢为研究对象，在610℃下进行应力控制的蠕变—疲劳损伤裂纹扩展试验，从而获得了蠕变-疲劳裂纹扩展速率，同时，结合P92钢焊缝蠕变与拉伸试验，构建了P92钢焊缝与TDFAD失效评定曲线，通过这些实验最终得出P92蠕变-疲劳损伤下裂纹扩展试验断裂机制是由蠕变控制的，且扩展速率与高温断裂参量C*的关联曲线具有一定关系，希望通过本文的研究能够为P92钢在工业当中的安全运用提供参考依据。
关键词：P92钢焊缝；蠕变—疲劳损伤；裂纹扩展；高温断裂参量中图分类号：TG407 文献标识码：A 文章编号：1671-2064（2017）07-0061-02在当前能源与环境的双重压力下，发展高效、节能、大容量、洁净环保、可靠性高的火力发电技术，不仅能够满足国民经济快速发展对电力的迫切需要，而且能够应对来自环境保护方面的日益严峻的要求和挑战。
并且随着大型装置的服役温度和压力的提高，对设备装置运行时的安全可靠性提出了更高的要求。
在高温下，金属结构蠕变和疲劳断裂成为主要的失效形式，因此研究裂纹尖端应力场的断裂参量，能够准确控制断裂时间，避免生产事故的发生。
1 蠕变-疲劳损伤裂纹扩展试验1.1 初始裂纹长度a0修正根据GB/T 21143-2007《金属材料准静态断裂韧度的统一试验方法》，测量初始裂纹长度时，应该测量到疲劳裂纹的尖端，修正后的裂纹初始长度如下表1所示，其中ΔK表示应力强度因子：1.2 裂纹长度测量与裂纹扩展速率确定用直流电位法测量蠕变裂纹扩展量，得到裂纹扩展量与时间的关系曲线，其无量纲表达式为：（1）式中：a是裂纹长度；a0是初始裂纹长度；U0是所对应a0时刻所测量的电位势；y是试样中心线上两侧点之间距离的一半长；W是试样宽度一半的长度。
经过简单的计算之后，裂纹的扩展。
裂纹扩展的计算是在a-N曲线上，按公式计算可得平均裂纹长度。
内压与拉伸多轴应力下P92钢蠕变行为研究
靳旺宗;李涛;柴鹏东;王同乐;张耀丰;郭键
【期刊名称】《中国设备工程》
【年(卷),期】2024()6
【摘要】燃煤电站高温部件大多服役在多轴应力状态下,导致其实际运行风险评估难度加大。
本文通多搭建内压和轴向拉伸多轴蠕变试验台,进行等效应力110MPa、多轴度为0.54的多轴蠕变试验,实验结果表明,多轴应力状态会显著降低材料的蠕变寿命。
通过建立耦合多轴度的蠕变本构方程,嵌入ANSYS接口程序,对试样蠕变过
程进行模拟,模拟结果表明,耦合多轴度的蠕变方程可以很好地描述蠕变发展过程。
【总页数】4页(P192-195)
【作者】靳旺宗;李涛;柴鹏东;王同乐;张耀丰;郭键
【作者单位】内蒙古国华准格尔发电有限责任公司
【正文语种】中文
【中图分类】TG142.1
【相关文献】
1.P92钢蠕变-疲劳交互作用下的裂纹扩展行为
2.P92钢在内压和拉伸组合加载下
的蠕变行为3.基于修正Theta法的P92钢蠕变行为及寿命预测研究4.基于Time-Hardening蠕变模型和“骨点”应力方法预测P92钢缺口圆棒多轴蠕变寿命5.蠕变-疲劳交互作用下P92钢的循环变形行为
因版权原因，仅展示原文概要，查看原文内容请购买。
P92钢焊接接头的蠕变损伤机理研究的开题报告一、选题背景和意义P92钢作为一种高温合金材料，广泛应用于高温高压场合，如燃气轮机、燃煤发电等领域。
然而，在高温高压环境下，焊接接头容易出现蠕变损伤，导致接头失效，影响设备的安全运行。
因此，对P92钢焊接接头的蠕变损伤机理进行研究，既有助于揭示焊接接头失效的根本原因，指导焊接接头的设计制造，又有助于提高设备的安全性和可靠性，具有重大的科学、工程和经济意义。
二、研究内容和目标本研究拟以P92钢焊接接头为研究对象，通过不同条件下的蠕变试验，研究焊接接头的蠕变行为和蠕变损伤机理。
具体研究内容包括：1.蠕变试验的设计和实施，研究焊接接头的蠕变行为和蠕变特性。
2.对不同蠕变条件下的焊接接头进行差显微镜观察，分析蠕变损伤的形貌和特点。
3.分析焊接接头中的组织结构和化学成分，从微观角度探究焊接接头的蠕变损伤机理。
4.建立焊接接头蠕变损伤模型，预测焊接接头的寿命和失效机理。
本研究旨在揭示P92钢焊接接头的蠕变损伤机理，提高高温合金材料的应用性能和安全可靠性。
三、研究方法和技术路线本研究将采用以下方法和技术：1.材料试样的制备：选取P92钢材料，采用切割和抛光等方法制备试样，包括板材试样和焊接接头试样。
2.蠕变试验的实施：在不同的温度、应力和时间条件下，进行蠕变试验，并对试验数据进行处理和分析。
3.差显微镜观察：采用SEM和TEM等显微镜技术，观察不同蠕变条件下焊接接头的损伤形貌和特点。
4.成分分析：采用EDS、XRD等分析方法，分析焊接接头中的化学成分和组织结构。
5.蠕变损伤模型的建立：采用有限元分析等技术，建立焊接接头的蠕变模型，预测其蠕变寿命和失效机理。
四、预期目标和成果本研究的预期目标和成果如下：1.揭示P92钢焊接接头的蠕变损伤机理，为高温合金材料的设计和制造提供参考。
2.建立焊接接头蠕变损伤模型，预测焊接接头的寿命和失效机理。
3.提高高温合金材料的应用性能和安全可靠性，为高温高压领域的设备运行提供保障。
