焊接接头和结构的疲劳强度

焊接接头设计中的疲劳分析和强度校核方法引言：焊接接头在工程结构中广泛应用，其质量直接关系到工程的安全和可靠性。

疲劳分析和强度校核是焊接接头设计中必不可少的环节，本文将探讨焊接接头的疲劳分析方法和强度校核方法。

一、焊接接头的疲劳分析方法焊接接头在使用过程中会受到循环加载的作用，长期受力容易引起疲劳破坏。

因此，疲劳分析是焊接接头设计的重要一环。

1. 确定加载条件疲劳分析的第一步是确定加载条件，包括加载幅值和加载频率。

通过实际工况和使用环境，了解焊接接头在使用过程中所受到的加载情况，确定加载条件。

2. 确定应力集中区域焊接接头的应力分布通常不均匀，存在应力集中的区域。

通过有限元分析等方法，确定焊接接头的应力集中区域，为后续的疲劳分析提供准确的应力数据。

3. 确定疲劳寿命曲线根据焊接接头的材料和加载条件，确定疲劳寿命曲线。

疲劳寿命曲线描述了焊接接头在不同加载次数下的寿命，可以用于预测焊接接头的使用寿命。

4. 进行疲劳分析根据确定的加载条件、应力集中区域和疲劳寿命曲线，进行疲劳分析。

通过计算焊接接头在不同加载次数下的应力，与疲劳寿命曲线进行对比，判断焊接接头的疲劳寿命是否满足要求。

二、焊接接头的强度校核方法除了疲劳分析外，强度校核也是焊接接头设计中的重要环节。

强度校核旨在保证焊接接头在正常工作条件下不发生塑性变形和破坏。

1. 确定加载条件强度校核的第一步是确定加载条件，包括静载和动载。

静载是指焊接接头所受到的常规静态加载，动载是指焊接接头所受到的冲击或振动加载。

2. 确定应力分布根据加载条件和焊接接头的几何形状，确定焊接接头的应力分布。

通过有限元分析等方法，计算焊接接头在加载条件下的应力分布。

3. 确定强度校核方法根据应力分布和焊接接头的材料性能，确定强度校核方法。

常用的强度校核方法有极限强度法、应力应变法和断裂力学法等。

4. 进行强度校核根据确定的强度校核方法，进行强度校核。

通过计算焊接接头在加载条件下的应力和应变，与强度校核方法进行对比，判断焊接接头的强度是否满足要求。

大连铁道学院
5.降低应力集中和产生压缩应力的复合方法
5.1 锤击法
锤击法属于冷加工方法，其作用是在接头焊趾处表面造成压缩应力，并减小缺口尖 锐度，降低应力集中，从而提高疲劳强度。非承载T型接头锤击后2×106循环下疲劳强度 提高54%。
IIW推荐： ● 锤头顶部直径：8~12mm ● 气锤压力：5~6 Pa ● 锤击深度：采用4次冲击以保证锤击深度0.6mm
图15 点状局部加热位置及其效果
大连铁道学院
大连铁道学院
图16 点状局部加热位置及其应力分布
表4 2×106循环次数下局部加热的效应（疲劳强度MPa）
大连铁道学院
大连铁道学院
△
提高53%
△
△ a）— 在不正确位置加热
▲ b）— 在不正确位置加热
拉伸残余应力 压缩残余应力
图17 点状加热位置对提高疲劳强度的影响
大连铁道学院
1.合理设计结构形式
大连铁道学院
图1 板梁的合理与不合理设计
大连铁道学院
图2 翼板的合理与不合理设计
a）改变盖设计
a）加筋形状突然改变 b）加筋形状有所改进但仍不合理 c）良好设计
大连铁道学院
2.合理选择接头形式
基本原则： ● 尽量减少焊缝的数量且避免交叉焊缝 ● 尽量采用连续焊缝，少用断续焊缝，其端部造成应力集中 ● 设计中尽量采用应力集中系数小的对接接头 ● 角焊缝疲劳强度低，设计中尽量采用不承载角焊缝 ● 承载角焊缝尽量采用开坡口焊接并焊透 ● 保证基本金属与焊缝之间的平滑过渡
182.7
179.4
157.8
164.8
118.3
124.9
113.0
11%
23%
41%

焊缝疲劳强度应力焊缝疲劳强度是指焊接结构在交变载荷下，经过多次循环荷载后产生裂纹、破坏的能力。

焊缝疲劳强度是焊接结构设计中的一个关键参数，因为在实际应用中，许多结构都会受到循环荷载的作用。

本文将深入探讨焊缝疲劳强度的概念、影响因素、评估方法以及改进措施等方面。

一、焊缝疲劳强度概述焊缝疲劳强度是指焊接结构在受到交变载荷作用时，经过多次荷载循环后产生裂纹、破坏的能力。

焊缝处于动态加载状态，交变应力会导致焊缝区域的局部应力集中，从而引发疲劳破坏。

焊缝疲劳强度的高低直接影响着结构的安全性和使用寿命。

二、焊缝疲劳强度的影响因素焊接质量：焊接质量是决定焊缝疲劳强度的关键因素之一。

焊接缺陷，如气孔、夹渣、裂纹等，会导致焊缝局部强度下降，增加疲劳敏感性。

焊接材料：焊接材料的强度和韧性对焊缝疲劳强度有显著影响。

选择合适的焊接材料，满足设计要求，能够提高焊缝的疲劳寿命。

应力水平：高应力水平会加速焊缝疲劳破坏的发生。

在高应力水平下，焊缝疲劳强度降低，导致结构更容易疲劳破坏。

加载频率：高频率的加载会引起焊缝更快的疲劳损伤。

频率较低时，结构对疲劳荷载的影响相对较小。

环境影响：环境因素，如湿度、温度、腐蚀等，也会对焊缝疲劳强度产生一定的影响。

特别是在腐蚀环境下，焊缝易受到应力腐蚀裂纹的影响，导致疲劳破坏。

三、焊缝疲劳强度的评估方法S-N曲线法：S-N曲线是疲劳寿命与应力振幅之间的关系曲线。

通过进行疲劳试验，得到不同应力水平下的循环寿命数据，然后绘制S-N 曲线。

该曲线可以用于评估不同应力水平下的疲劳性能。

极限应力法：极限应力法是通过在一定加载频率下进行疲劳试验，找到导致疲劳破坏的最小应力水平。

这种方法通常用于评估焊缝的静态疲劳极限。

裂纹扩展速率法：通过监测焊缝中裂纹的扩展速率，可以评估疲劳破坏的进展过程。

这种方法对于研究焊缝的疲劳裂纹扩展行为具有重要意义。

四、改进焊缝疲劳强度的措施提高焊接质量：通过优化焊接工艺，防止气孔、夹渣等缺陷的产生，提高焊接质量，从而提高焊缝的疲劳强度。

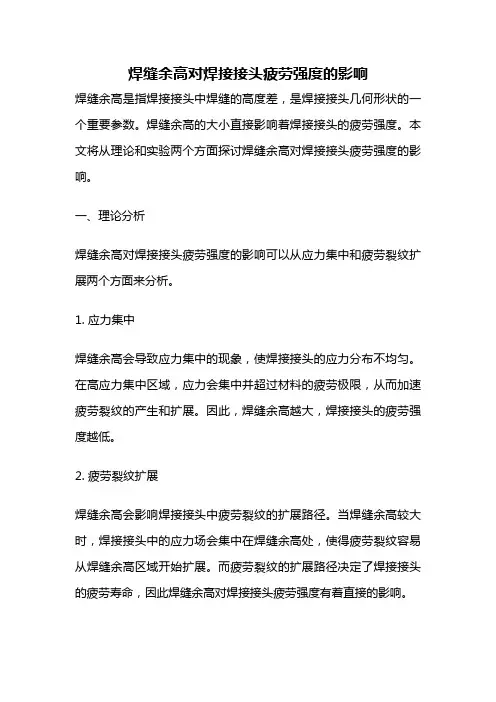

焊缝余高对焊接接头疲劳强度的影响焊缝余高是指焊接接头中焊缝的高度差，是焊接接头几何形状的一个重要参数。

焊缝余高的大小直接影响着焊接接头的疲劳强度。

本文将从理论和实验两个方面探讨焊缝余高对焊接接头疲劳强度的影响。

一、理论分析焊缝余高对焊接接头疲劳强度的影响可以从应力集中和疲劳裂纹扩展两个方面来分析。

1. 应力集中焊缝余高会导致应力集中的现象，使焊接接头的应力分布不均匀。

在高应力集中区域，应力会集中并超过材料的疲劳极限，从而加速疲劳裂纹的产生和扩展。

因此，焊缝余高越大，焊接接头的疲劳强度越低。

2. 疲劳裂纹扩展焊缝余高会影响焊接接头中疲劳裂纹的扩展路径。

当焊缝余高较大时，焊接接头中的应力场会集中在焊缝余高处，使得疲劳裂纹容易从焊缝余高区域开始扩展。

而疲劳裂纹的扩展路径决定了焊接接头的疲劳寿命，因此焊缝余高对焊接接头疲劳强度有着直接的影响。

二、实验验证为了验证焊缝余高对焊接接头疲劳强度的影响，进行了一系列的实验研究。

实验采用不同焊缝余高的焊接接头进行疲劳试验，通过测量接头的疲劳寿命来评估焊缝余高对疲劳强度的影响。

实验结果表明，焊缝余高对焊接接头的疲劳强度有显著影响。

当焊缝余高较小时，焊接接头的疲劳寿命较长；而当焊缝余高较大时，焊接接头的疲劳寿命明显下降。

这是因为焊缝余高较大时，焊接接头中的应力集中现象明显增强，导致疲劳裂纹更容易产生和扩展。

三、结论焊缝余高对焊接接头疲劳强度具有重要影响。

焊缝余高较大时，会导致焊接接头中应力集中现象增强，疲劳裂纹更容易产生和扩展，从而降低焊接接头的疲劳寿命。

因此，在焊接接头设计和制造过程中，应尽量控制焊缝余高，以提高焊接接头的疲劳强度。

为了进一步研究焊缝余高对焊接接头疲劳强度的影响，可以从以下几个方面展开研究：①优化焊接接头的几何形状，减小焊缝余高；②改善焊接工艺，控制焊缝余高的大小；③使用合适的焊接材料，提高焊接接头的疲劳强度。

通过这些措施可以有效提高焊接接头的疲劳强度，提高焊接结构的安全性和可靠性。

改善焊接结构疲劳强度的工艺方法焊接接头疲劳裂纹一般启裂位置存在于焊根和焊趾两个部位，如果焊根部位的疲劳裂纹启裂的危险被抑制，焊接接头的危险点则集中于焊趾部位。

许多方法可以用于提高焊接接头的疲劳强度，① 减少或消灭焊接缺欠特别是开口缺陷；②改善焊趾部位的几何形状降低应力集中系数；③调节焊接残余应力场，产生残余压缩应力场。

这些改进方法可以分为两大类，如表1所示。

焊接过程优化方法不仅是针对提高焊接结构疲劳强度而考虑，同时对焊接结构的静载强度、焊接接头的冶金性能等各方面都有极大的益处，这方面的资料很多在此不多赘述。

表1 焊接结构疲劳强度的改善方法下面从工艺方法角度考虑分三部分详细论述改善焊接接头疲劳强度的主要方法。

3.1 改善焊趾几何形状降低应力集中的方法1) TIG熔修国内外的研究均表明，TIG熔修可大幅度提高焊接接头的疲劳强度，这种方法是用钨极氩弧焊方法在焊接接头的过渡部位重熔一次，使焊缝与基本金属之间形成平滑过渡。

减少了应力集中，同时也减少了该部位的微小非金属夹渣物，因而使接头部位的疲劳强度提高。

熔修工艺要求焊枪一般位于距焊趾部位0.5~处，并要保持重熔部位洁净，如果事先配以轻微打磨效果更佳。

重要的是重熔中发生熄弧时，如何处理重新起弧的方法，因为这势必影响重熔焊道的质量，一般推荐重新起弧的最好位置是在焊道弧坑之前面6mm处，最近国际焊接学会组织欧洲一些国家和日本的一些焊接研究所，采用统一由英国焊接研究所制备的试样进行了—些改善接头疲劳强度方法有效性的统一性研究，证实经该方法处理后该接头的2×106循环下的标称疲劳强度提高58%，如果将得到的211MPa的疲劳强度标称值换算成相应的特征值(K指标) 为144MPa。

它己高出国际焊学会的接头细节疲劳强度中的最高的FAT值。

2) 机械加工若对焊缝表面进行机械加工，应力集中程度将大大减少，对接接头的疲劳强度也相应提高，当焊缝不存在缺陷时，接头的疲劳强度可高于基本金属的疲劳强度。

焊接结构疲劳失效的原因及改善措施办法总结焊接结构疲劳失效是指在长时间的使用过程中，由于受到重复载荷的作用，焊接接头或部件出现疲劳裂纹，最终导致结构失效。

焊接结构疲劳失效的主要原因包括材料质量、焊缝设计不良、焊接工艺不合理等。

下面将就这些问题逐一进行分析，并提出相应的改善措施和办法。

首先，材料质量是影响焊接结构疲劳失效的一个重要因素。

若使用的材料强度较低，容易发生疲劳失效。

此外，若材料存在明显的内部缺陷、气孔、夹杂物等，也会直接影响材料的力学性能，导致焊接接头的强度和疲劳性能下降。

为了改善这一问题，应首先确保选用的材料质量可靠，在焊接前进行严格的材料检查，杜绝存在缺陷的材料使用。

其次，可以通过热处理等方式来提高材料的力学性能和疲劳强度。

其次，焊缝设计不良也是导致焊接结构疲劳失效的原因之一、一般来说，焊缝的形状和大小应根据受力情况进行合理的设计，以保证焊接接头的强度和疲劳寿命。

若焊缝设计不当，容易导致应力集中或者应力分布不均匀，使得焊接接头容易产生裂纹。

改善这一问题的措施包括：合理选择焊缝的形状和尺寸，尽量减少应力集中区的存在；采用多道焊接的方式，提高焊缝的强度和疲劳寿命；增加过渡部位的长度，减小应力集中的程度。

此外，焊接工艺不合理也是导致焊接结构疲劳失效的一个关键因素。

焊接工艺的合理性直接影响焊接接头的质量和疲劳强度。

若焊接参数选择不当，焊接过程中存在较大的热输入或者冷却速度过快等问题，容易导致焊接接头产生裂纹。

为了改善这一问题，应根据焊接接头的特点和使用条件，选择适当的焊接工艺参数。

同时，在焊接过程中，要严格执行焊接规程，保证焊接接头的质量和性能。

综上所述，改善焊接结构疲劳失效的措施和办法包括：选择优质的材料，确保材料的质量可靠；进行合理的焊缝设计，减少应力集中和应力分布不均匀的问题；合理选择焊接工艺参数，保证焊接接头的质量和疲劳强度。

此外，为了及时发现焊接结构的裂纹，可以采用无损检测技术进行定期检查，及时发现问题并采取相应的维修措施。

2 焊接接头和结构的疲劳强度 IWS-3/3.9-7/18
（四）缺陷的影响
焊接缺陷对疲劳强度的影响大小与缺陷的种类、 尺寸、方向和位置有关。
1、缺陷形状：片状缺陷（如裂缝、未熔合、 未焊透）比带圆角的缺陷（如气孔等）影响大。
2、缺陷位置：表面缺陷比内部缺陷影响大。
3、缺陷受力方向与作用力方向垂直的片状缺 陷的影响比其它方向的大。
结构可以承受应力循环次数取决于：公称应
力范围及特定结构构件的细节类型。具体地讲 可以解析地以下式表示 ： （用于强度低于 700Mpa的材料）
3 动载焊接结构的设计
IWS-3/3.9-12/18
R
rm
rs s
下式，中以：应力Δσ范R 围---定本义规的范疲中劳给强出度的（在如给图定1应8所力示循）环。次数
3、调整残余应力场，消除接头的应力集中处 的残余压应力均可以提高接头的疲劳强度，其 方法可以分为两类：
（1）结构和元件的整体处理，包括整体退火 或超载予拉伸法；
2 焊接接头和结构的疲劳强度 IWES--3T//33.9.3--71/1/829
（2）对接头部位局部处理，即在接头某部位采用 加热、辗压、局部爆炸等方法，使接头应力集中 处产生残余压应力。
3 动载焊接结构的设计
IWES--3T//33.9.3--191//2198
（二）欧洲钢结构协会（ECCS）的钢结构疲 劳设计规范
本规范为承受疲劳载荷钢结构的评估、制造、
检查和维修，提供了系统的原理和方法，该文 稿受到在相关领域工作的大多数国际组织的审 核，并已作为 “第三本欧洲规 范”“Eurocode3”钢结构设计一书第九章“疲 劳”的基本资料。
3 动载焊接结构的设计
IWS-3/3.9-8/18

焊接结构疲劳强度焊接是一种常见的金属连接方法，但焊接接头在使用过程中容易受到疲劳破坏。

焊接结构的疲劳强度是指焊接接头在受到交变载荷作用下能够承受的最大循环载荷次数。

疲劳强度的评估对于焊接结构的设计和使用至关重要。

本文将介绍焊接结构的疲劳破坏机制、影响疲劳强度的因素以及提高焊接接头疲劳强度的方法。

焊接结构的疲劳破坏机制主要包括以下几种：1.脆性断裂：焊接接头容易出现脆性断裂，主要是由于焊接过程中，焊缝和周边热影响区的组织发生变化，使其变得脆性，降低了焊接接头的疲劳强度。

2.裂纹扩展：焊接接头中存在的焊接缺陷（如气孔、夹杂等）是裂纹扩展的起始点。

在交替加载下，焊接接头中的裂纹会逐渐扩展，最终导致疲劳破坏。

影响焊接结构疲劳强度的因素主要包括以下几个方面：1.焊接材料选择：焊接材料的强度和塑性对焊接接头的疲劳强度有着重要影响。

通常情况下，焊接接头的强度应大于被焊接材料的强度，以保证焊接接头的疲劳寿命。

2.焊接工艺参数：焊接过程中的工艺参数（如焊接电流、焊接速度等）会对焊接接头的组织结构和性能产生影响，进而影响焊接接头的疲劳强度。

3.焊接接头形状和几何尺寸：焊接接头的形状和几何尺寸也会影响其疲劳强度。

一般来说，焊接接头的强度随着接头厚度的增加而增加，但是当厚度过大时，会导致应力集中，从而降低疲劳强度。

提高焊接接头疲劳强度的方法主要包括以下几个方面：1.选择合适的焊接方法：不同的焊接方法对焊接接头的疲劳强度有着重要影响。

例如，自动化焊接方法相对于手工焊接方法具有更高的焊接质量和疲劳强度。

2.进行焊接前的准备工作：在焊接前，需要对焊接接头进行彻底的清洁和表面处理，以减少焊接缺陷的产生。

3.优化焊接工艺参数：通过调整焊接的工艺参数，可以改善焊接接头的疲劳强度。

例如，适当增大焊接电流和焊接速度，可以减少焊缝内的局部熔化区，从而提高焊接接头的强度。

4.对焊接接头进行后处理：通过对焊接接头进行热处理或应力释放，可以改善焊接接头的组织结构和性能，提高其疲劳强度。

焊接结构疲劳强度相关知识焊接结构的疲劳强度是指在循环载荷作用下，焊接接头在无限次载荷循环中不会发生破坏的能力。

焊接结构的疲劳强度是较为复杂和重要的一种力学性能，对于确保焊接接头在长期使用中不发生破坏具有重要意义。

下面将介绍与焊接结构疲劳强度相关的各方面知识。

焊接接头的疲劳破坏模式主要有断裂疲劳和表面疲劳。

断裂疲劳是指焊接接头在循环载荷作用下，由于应力集中和裂纹发展所致的破坏。

表面疲劳是指焊接接头表面由于循环载荷的作用而出现的镀层剥落、锈蚀和微小裂纹等破坏形式。

为了保证焊接结构的疲劳强度，需要对焊接接头的设计、工艺、材料选择和检测等方面进行综合考虑。

焊缝设计对焊接结构的疲劳强度具有重要影响。

焊接接头的几何形状和尺寸对疲劳强度的影响很大。

一般来说，焊缝的几何形状应尽量避免应力集中，并应尽量减小焊缝尺寸和长度，以提高疲劳强度。

此外，焊缝的连续性和密度也对疲劳强度具有影响，焊缝的连续性和密度越高，疲劳强度越好。

焊接工艺对焊接结构的疲劳强度具有重要影响。

焊接工艺参数的选择和控制可以影响焊缝的质量和性能，从而影响焊接结构的疲劳强度。

焊接工艺参数主要包括焊接电流、焊接电压、焊接速度、焊接时间和焊接温度等。

合理选择和控制这些参数可以避免焊接接头出现瑕疵和裂纹等缺陷，提高焊接接头的疲劳强度。

焊接材料对焊接结构的疲劳强度具有重要影响。

焊接材料的物理、化学和力学性能会直接影响焊接接头的性能和疲劳强度。

焊接材料应具有良好的疲劳性能，具有较高的强度和韧性，并且能够适应焊接过程中的热变形和应力集中等问题。

一般来说，焊接材料应与母材具有相似的力学性能，以提高焊接接头的疲劳强度。

焊接接头的疲劳检测对焊接结构的疲劳强度评估和维护具有重要意义。

常用的焊接接头疲劳检测方法包括传统的力学性能试验和现代的无损检测技术。

力学性能试验主要通过加载焊接接头并测量其应力应变关系来评估其疲劳强度，但这种方法需要实际加载焊接接头，成本较高。

无损检测技术主要包括超声波检测、磁粉检测、涡流检测和X射线检测等，可以通过对焊接接头进行非破坏性检测来评估其疲劳强度。

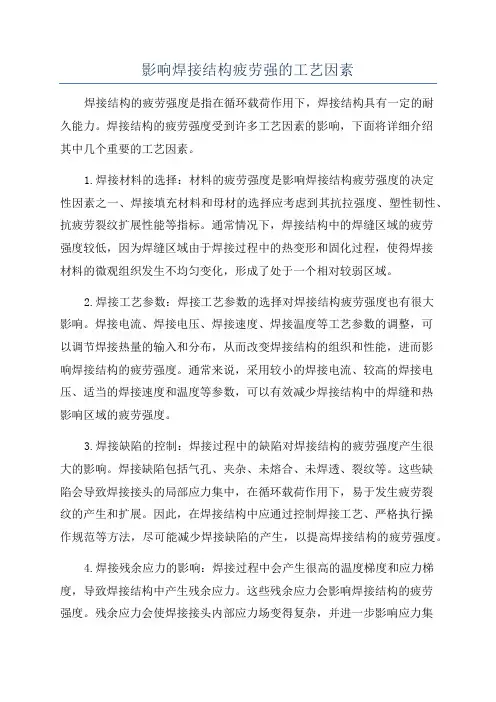

影响焊接结构疲劳强的工艺因素焊接结构的疲劳强度是指在循环载荷作用下，焊接结构具有一定的耐久能力。

焊接结构的疲劳强度受到许多工艺因素的影响，下面将详细介绍其中几个重要的工艺因素。

1.焊接材料的选择：材料的疲劳强度是影响焊接结构疲劳强度的决定性因素之一、焊接填充材料和母材的选择应考虑到其抗拉强度、塑性韧性、抗疲劳裂纹扩展性能等指标。

通常情况下，焊接结构中的焊缝区域的疲劳强度较低，因为焊缝区域由于焊接过程中的热变形和固化过程，使得焊接材料的微观组织发生不均匀变化，形成了处于一个相对较弱区域。

2.焊接工艺参数：焊接工艺参数的选择对焊接结构疲劳强度也有很大影响。

焊接电流、焊接电压、焊接速度、焊接温度等工艺参数的调整，可以调节焊接热量的输入和分布，从而改变焊接结构的组织和性能，进而影响焊接结构的疲劳强度。

通常来说，采用较小的焊接电流、较高的焊接电压、适当的焊接速度和温度等参数，可以有效减少焊接结构中的焊缝和热影响区域的疲劳强度。

3.焊接缺陷的控制：焊接过程中的缺陷对焊接结构的疲劳强度产生很大的影响。

焊接缺陷包括气孔、夹杂、未熔合、未焊透、裂纹等。

这些缺陷会导致焊接接头的局部应力集中，在循环载荷作用下，易于发生疲劳裂纹的产生和扩展。

因此，在焊接结构中应通过控制焊接工艺、严格执行操作规范等方法，尽可能减少焊接缺陷的产生，以提高焊接结构的疲劳强度。

4.焊接残余应力的影响：焊接过程中会产生很高的温度梯度和应力梯度，导致焊接结构中产生残余应力。

这些残余应力会影响焊接结构的疲劳强度。

残余应力会使焊接接头内部应力场变得复杂，并进一步影响应力集中的位置和大小。

残余应力一方面会加剧焊接接头的局部应力集中，使其更易于发生疲劳裂纹的产生和扩展；另一方面，残余应力会改变焊接结构的形状和尺寸，从而改变焊接结构的应力分布，进一步影响焊接结构的疲劳强度。

综上所述，焊接结构的疲劳强度受到材料选择、焊接工艺参数、焊接缺陷的控制和残余应力的影响。

一、焊接结构疲劳失效的原因1、焊接结构疲劳失效的原因主要有以下几个方面：（1）客观上讲，焊接接头的静载承受能力一般并不低于母材；而承受交变动载荷时，其承受能力却远低于母材，而且与焊接接头类型和焊接结构形式有密切的关系。

这是引起一些结构因焊接接头的疲劳而过早失效的一个主要的因素；（2）早期的焊接结构设计以静载强度设计为主，没有考虑抗疲劳设计，或者是焊接结构疲劳设计规范并不完善，以至于出现了许多现在看来设计不合理的焊接接头；（3）工程设计技术人员对焊接结构抗疲劳性能的特点了解不够，所设计的焊接结构往往照搬其它金属结构的疲劳设计准则与结构形式；（4）焊接结构日益广泛，而在设计和制造过程中人为盲目追求结构的低成本、轻量化，导致焊接结构的设计载荷越来越大；（5）焊接结构有往高速重载方向发展的趋势，对焊接结构承受动载能力的要求越来越高，而对焊接结构疲劳强度方面的科研水平相对滞后。

二、影响焊接结构疲劳强度的因素1、静载强度对焊接结构疲劳强度的影响在钢铁材料的研究中，人们总是希望材料具有较高的比强度，即以较轻的自身重量去承担较大的负载重量，因为相同重量的结构可以具有极大的承载能力；或是同样的承载能力可以减轻自身的重量。

所以高强钢应运而生，也具有较高的疲劳强度，基本金属的疲劳强度总是随着静载强度的增加而提高。

但是对于焊接结构来说，情况就不一样了，因为焊接接头的疲劳强度与母材静强度、焊缝金属静强度、热影响区的组织性能以及焊缝金属强度匹配没有多大的关系，也就是说只要焊接接头的细节一样，高强钢和低碳钢的疲劳强度是一样的，具有同样的S-N曲线，这个规律适合对接接头、角接接头和焊接梁等各种接头型式。

Maddox研究了屈服点在386~636MPa的碳锰钢和用6种焊条施焊的焊缝金属和热影响区的疲劳裂纹扩展情况，结果表明：材料的力学性能对裂纹扩展速率有一定影响，但影响并不大。

在设计承受交变载荷的焊接结构时，试图通过选用较高强度的钢种来满足工程需要是没有意义的。

影响焊接结构疲劳强度的因素清单目录1.焊接结构的疲劳断裂: (1)2.焊接缺陷引起的应力集中： (2)3.按疲劳破坏的原因分为： (2)3.1.疲劳破坏的原因划分 (2)3.2.材料强度对接头疲劳强度的影响： (2)3.3.焊接缺陷其它因素对接头疲劳强度的影响： (3)3.4.疲劳破坏及影响因素（疲劳裂纹形成过程）： (3)3.5.疲劳断口可分成三个区域： (3)3.6.焊接接头疲劳强度计算（疲劳设计方法分类）： (3)3.7.静载强度对焊接结构疲劳强度的影响 (3)4.应力集中对疲劳强度的影响 (4)4.1.接头类型的影响 (4)4.2.焊缝形状的影响 (5)4.3.焊接缺陷的影响 (6)5.焊接残余应力对疲劳强度的影响 (7)1.焊接结构的疲劳断裂：•疲劳断裂是指机件在变动载荷下经过较长时间运行发生的失效现象•疲劳断裂呈低应力脆性断裂性质①断裂发生在较低的应力下，其最大循环应力低于抗拉强度，甚至低于屈服强度；②断裂部位无宏观塑性变形；③断裂呈突发性，没有预先征兆；④疲劳断裂在交变应力作用下经过数百次，甚至几百万次循环才发生。

•疲劳断裂呈损伤积累过程①金属材料内部组织首先在局部区域发生变化并受到损伤；②损伤逐渐积累，并到一定程度后发生疲劳断裂；③疲劳断裂三个阶段：疲劳裂纹的形成、扩展、断裂。

•疲劳断裂是焊接钢结构失效的一种主要形式，在焊接结构断裂事故中，疲劳失效约占90%。

如：船舶及海洋工程结构、铁路及公路钢桥以及高速客车转向架等。

2.焊接缺陷引起的应力集中：・焊接缺陷一一应力集中源，对接头疲劳强度的影响程度取决于缺陷的种类、方向和位置。

•缺陷种类：平面状缺陷（如裂纹、未熔合等）体积型缺陷（如气孔、夹渣等）⑴裂纹：如热裂纹、冷裂纹，是严重的应力集中源，大幅度降低结构及接头的疲劳强度。

如裂纹面积约为试件横截面积的10%时，在交变载荷作用下，接头2X106循环寿命的疲劳强度下降了55%~65%.⑵未焊透：◎未焊透并非都是缺陷，有些结构要求接头局部焊透；◎未焊透缺陷：①表面缺陷（单面焊缝）；②内部缺陷（双面焊缝）；◎未焊透缺陷对疲劳强度的影响不如裂纹严重。

影响焊接结构疲劳强度的工艺因素焊接结构的疲劳强度是指其抵抗在循环加载下产生的疲劳裂纹和破裂的能力。

影响焊接结构疲劳强度的工艺因素主要包括焊缝形状、焊接温度、焊接变形和焊接质量等。

首先，焊缝形状是影响焊接结构疲劳强度的重要因素之一、焊缝形状决定了焊接件的应力分布，进而影响了其疲劳强度。

对于相同的焊接接头，不同的焊缝形状会导致不同的应力集中情况。

例如，边缘间距较大的焊角会导致应力集中于焊缝的临近区域，从而降低焊接结构的疲劳强度。

因此，通过合理设计焊缝形状，可以提高焊接结构的疲劳强度。

其次，焊接温度也对焊接结构疲劳强度有着重要影响。

焊接过程中，焊缝和母材受到高温作用，会引起材料的热变形和相变等。

过高的焊接温度会导致过度热影响区的扩展，使焊接结构的组织和性能发生变化，从而降低其疲劳强度。

因此，控制焊接温度，尽量避免高温对焊接结构的不良影响，可以提高焊接结构的疲劳强度。

焊接变形也是影响焊接结构疲劳强度的关键因素之一、焊接过程中，由于热应力和冷却收缩等因素，焊接结构往往会发生变形。

焊接变形会导致焊缝的应力集中，从而降低焊接结构的疲劳强度。

通过合理设计焊接结构和采用适当的焊接顺序，可以减小焊接变形，提高焊接结构的疲劳强度。

最后，焊接质量也对焊接结构疲劳强度有重要影响。

焊接质量的好坏直接影响焊接接头的强度和疲劳寿命。

焊接缺陷如气孔、夹杂物、裂纹等都会降低焊接结构的疲劳强度。

因此，在焊接过程中，需要采取合适的焊接工艺和控制焊接参数，确保焊接质量，提高焊接结构的疲劳强度。

总之，焊接结构的疲劳强度受到多个工艺因素的影响，包括焊缝形状、焊接温度、焊接变形和焊接质量等。

通过合理控制这些工艺因素，可以提高焊接结构的疲劳强度，确保焊接接头的可靠性和使用寿命。

第6章焊接接头和结构的疲劳强度§6-1 概述一、定义结构在变动载荷下工作，虽然应力低于材料的但在较长时间工作后仍发生断裂的现象叫金属的疲劳。

疲劳断裂金属结构失效的一种主要形式，大量统计资料表明，由于疲劳而失效的金属结构约占结构的90%例如：直升飞机起落架，疲劳断裂，裂纹从应力集中很高的角接板尖端开始，断裂时飞机已起落2118次。

再如：载重汽车的纵梁的疲劳裂纹，该梁承受反复的弯曲应力，在角钢和纵梁的焊接处，因应力集中很高而产生裂纹，开裂时该车运行3万公里。

可见，疲劳断裂是在正常的工作应力作用下经较长时间后产生的，也就是说疲劳断裂的结构是在应力低于许用应力的情况下产生的，这使我们联想到结构的低应力脆断，疲劳和脆断都是在低应力作用下产生的，那么它们之间有什么相同点和不同点呢？二、疲劳和脆断的比较疲劳和脆断都是低应力情况下的破坏，那么它们之间有什么异同三、疲劳的类型根据构件所受应力的大小、应力交变频率的高低，通常可以把金属的疲劳分为2类：一类为高速疲劳它是在应力低，应力交变频率高的情况下产生的，也叫应力疲劳，即通常所说的疲劳；另一类为低周疲劳，它是在应力高，工作应力近于或高于材料的屈服强度，应力交变频率低断裂时应力交变周次少（少于102—105次）的情况下产生的疲劳，也叫应变疲劳。

1、高速疲劳（应力疲劳）：载荷小（应力小），频率高，裂纹扩展速率小。

2、低周疲劳（应变疲劳）：应力高，频率低，裂纹扩展速率大。

焊接结构的疲劳破坏大部分属于第二类：低周疲劳。

§6-2 疲劳限的常用表示方法一、变动载荷（掌握σmax、σmix、σm、σa、r概念）金属的疲劳是在变动载荷下经过一定的循环周次后出现的，所以要首先了解变动载荷的性质。

变动载荷是指载荷的大小、方向或大小和方向都随时间发生周期性变化（或无规则变化）的一类载荷。

变动载荷的变化是如此的不同，那么该怎样来描述它的特性呢？除了无规则的变动载荷外，变动载荷的特性可用下列几个参量表示：σmax：应力循环内的最大应力σmin：应力循环内的最小应力σm =（σmax + σmin）/2：平均应力σa =（σmax－σmin）/2：应力幅值r =σmix /σmax：应力循环特征系数，r的变化范围是－∞～+1下面介绍几种典型的具有特殊循环特性的变动载荷：1、对称交变载荷应力波形如图，由图可见：这种变动载荷的σmin =－σmax应力循环特征系数r =－1 。
