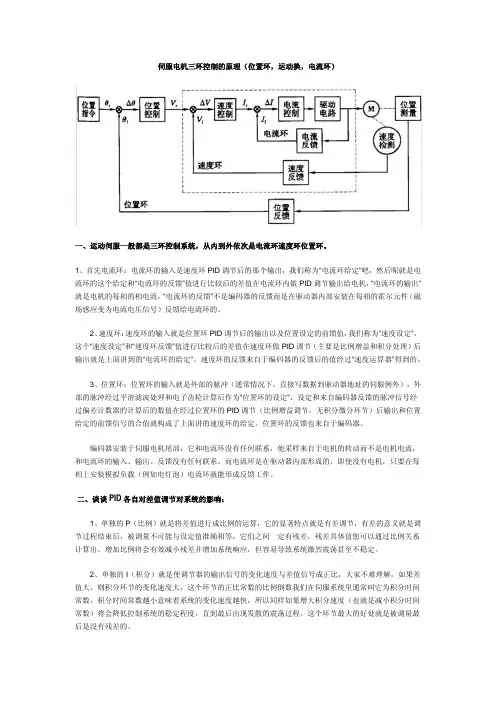

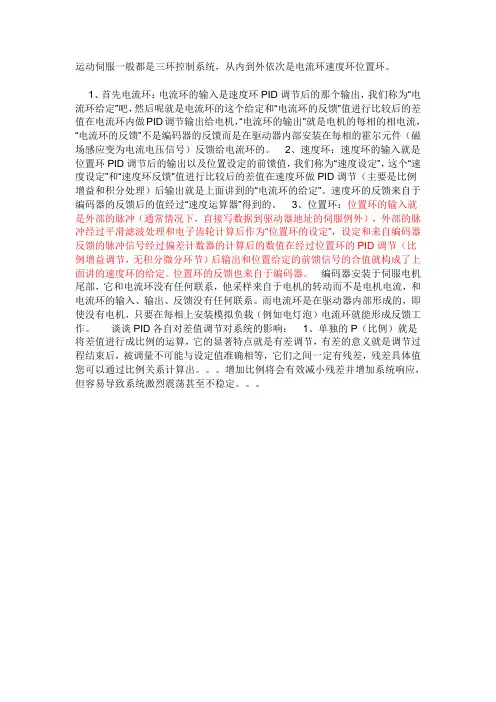

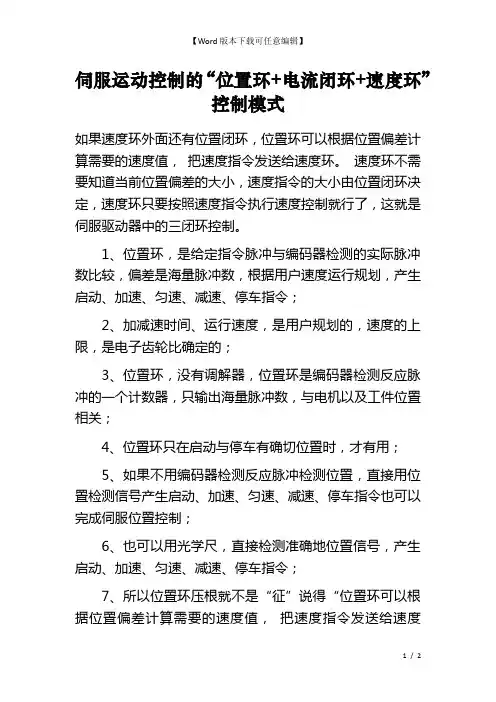

运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。
1、电流环：电流环的输入是速度环 PID 调节后的那个输出，电流环的输入值和电流环的反
馈值进行比较后的差值在电流环内做 PID 调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）
反馈给电流环的。电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/ 转矩的控制以达到对速度和位置的相应控制。
2、速度环：速度环的输入就是位置环PID 调节后的输出以及位置设定的前馈值，
速度环输入值和速度环反馈值进行比较后的差值在速度环做PID 调节（主要
是比例增益和积分处理）后输出到电流环。速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。速度环控制包含了速度环和电流环。
3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电
子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉
冲信号经过偏差计数器的计算后的数值在经过位置环的PID 调节（比例增益
调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。
位置环的反馈也来自于编码器。位置控制模式下系统进行了 3 个环的运算，
系统运算量大，动态响应速度最慢。
编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机
的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。而电流环
是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯
泡）电流环就能形成反馈工作。

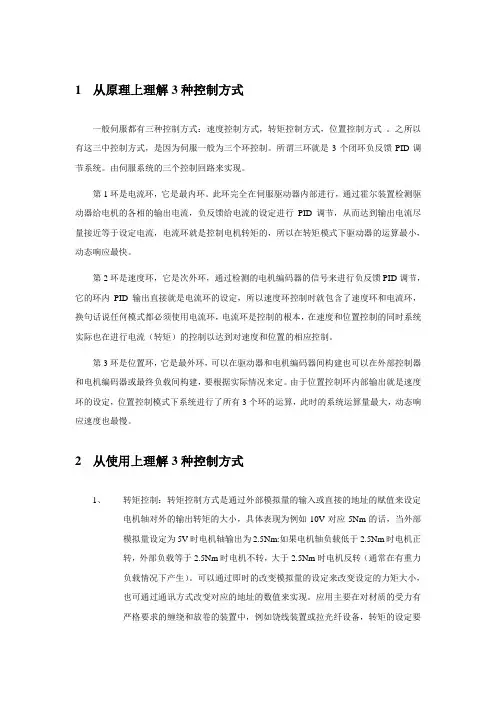

三种控制模式
位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定
转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。应用领域如数控机床、印刷机械等等。
速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控
制装置的外环 PID 控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的
位置信号给上位反馈以做运算用。位置模式也支持直接负载外环检测位置信号，此时的电机
轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样
的优点在于可以减少中间传动过程中
的误差，增加了整个系统的定位精度。
转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如 10V 对应 5Nm 的话，当外部模拟量设定为 5V 时电机
轴输出为 2.5Nm:如果电机轴负载低于 2.5Nm 时电机正转，外部负载等于 2.5Nm 时电机不转，大于 2.5Nm 时电机反转（通常在有重力负载情况下产生）。可以通过即时的改变模拟量的设
定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。
PID 各自对差值调节对系统的影响：
1、单独的 P（比例）就是将差值进行成比例的运算，它的显著特点就是有差调
节，有差的意义就是调节过程结束后，被调量不可能与设定值准确相等，它们之间一定有残差，残差具体值您可以通过比例关系计算出。增加比例将会有效减小残差并增加系统响应，
但容易导致系统激烈震荡甚至不稳定。
2、单独的 I （积分）就是使调节器的输出信号的变化速度与差值信号成正比，
大家不难理解，如果差值大，则积分环节的变化速度大，这个环节的正比常数的比例倒数
我们在伺服系统里通常叫它为积分时间常数，积分时间常数越小意味着系统的变化速度越快，所以同样如果增大积分速度（也就是减小积分时间常数）
将会降低控制系统的稳定程度，直到最后出现发散的震荡过程。这个环节最大的好处就是被
调量最后是没有残差的。
3、PI （比例积分）就是综合 P 和 I 的优点，利用 P 调节快速抵消干扰的影响，同时利用
I 调节消除残差。
4、单独的 D（微分）就是根据差值的方向和大小进行调节的，调节器的输出与
差值对于时间的导数成正比，微分环节只能起到辅助的调节作用，它可以与其他
调节结合成 PD和 PID 调节。它的好处是可以根据被调节量（差值）的变化速度来进行调节，而不要等到出现了很大的偏差后才开始动作，其实就是赋予了调节器以某种程度上的预见性，可以增加系统对微小变化的响应特性。
5、PID 综合作用可以使系统更加准确稳定的达到控制的期望。
伺服的电流环的 PID 常数一般都是在驱动器内部设定好的，操作使用者不需要更改。
速度环主要进行 PI （比例和积分），比例就是增益，所以我们要对速度增益和速
度积分时间常数进行合适的调节才能达到理想效果。
位置环主要进行 P（比例）调节。对此我们只要设定位置环的比例增益就好
了。
位置环、速度环的参数调节没有什么固定的数值，要根据外部负载的机械传动连接方式、负载的运动方式、负载惯量、对速度、加速度要求以及电机本身的转子惯量和输出惯量
等等很多条件来决定，调节的简单方法是在根据外部负载的情况进行大体经验的范围内将增
益参数从小往大调，积分时间常数从大往小调，以不出现震动超调的稳态值为最佳值进行设定。
当进行位置模式需要调节位置环时，最好先调节速度环（此时位置环的比例增益设定在经验值的最小值），调节速度环稳定后，在调节位置环增益，适量逐步增加，位置环的响应最
好比速度环慢一点，不然也容易出现速度震荡。
比例增益
变频器的 PID 功能是利用目标信号和反馈信号的差值来调节输出频率的，一方面，我们希望目标信号和反馈信号无限接近，即差值很小，从而满足调节的精
度：另一方面，我们又希望调节信号具有一定的幅度，以保证调节的灵敏度。解
决这一矛盾的方法就是事先将差值信号进行放大。比例增益 P 就是用来设置差值
信号的放大系数的。任何一种变频器的参数P 都给出一个可设置的数值范围，一般在初次调试时， P 可按中间偏大值预置．或者暂时默认出厂值，待设备运转时
再按实际情况细调。
积分时间
如上所述．比例增益 P 越大，调节灵敏度越高，但由于传动系统和控制电路都有惯性，调节结果达到最佳值时不能立即停止，导致“超调”，然后反过来调整，再次超调，形成振荡。为此引入积分环节 I ，其效果是，使经过比例增益 P 放大后的差值信号在积分时间内逐渐增大 ( 或减小 ) ，从而减缓其变化速度，防止振荡。但积分时间 I 太长，又会当反馈信号急剧变化时，被控物理量难以迅速恢复。因此， I 的取值与拖动系统的时间常数有关：拖动系统的时间常数较小时，积分时间应短些；拖动系统的时间常数较大时，积分时间应长些。
微分时间
微分时间 D 是根据差值信号变化的速率，提前给出一个相应的调节动作，从而缩短了
调节时间，克服因积分时间过长而使恢复滞后的缺陷。D 的取值也与拖动系统的时间常数
有
微关：拖动系统的时间常数较小时，微分时间应短些；反之，拖动系统的时间常数较大时，
分时间应长些。
P、I、D 参数的预置是相辅相成的，运行现场应根据实际情况进行如下细调：被控物理
量在目标值附近振荡，首先加大积分时间 I，如仍有振荡，可适当减小比例增益 P 。被控物理量在发生变化后难以恢复，首先加大比例增益 P，如果恢复仍较缓慢，可适当减小积分时间 I，还可加大微分时间 D 。
