计算机机房达标建设技术标准一、机房位置及设备布置1、机房位置选择应符合下列要求：（1）远离产生粉尘、油烟有害气体以及生产或贮存具有腐蚀性易燃易爆物品的场所。
（2）远离水灾和火灾隐患区域。
（3）远离强震源和强噪声源。
（4）避开强电磁场干扰。
2、机房不宜设在办公楼的一层或顶层，一般应设在办公楼的二层至四层。
3、机房的空间组成应参照国家有关标准执行。
（1）二级**机房应参照国家Ｃ级机房标准，由主机房和支持区等功能区域组成，机房总面积不小于６０平方米。
（2）县级**作为**网络终端节点和数据应用前台，分区可参照二级**机房标准，总面积一般不小于２０平方米。
4、主机房是指用于电子信息处理、存储、交换、传输等设备的安装和运行的建筑空间，一般包括服务器、网络、存储等功能区域。
5、支持区是指支持并保障完成计算机及网络设备稳定运行的必要技术作业场所，包括ＵＰＳ区、电池区、消防设施用房等区域。
6、机房内各区域根据机房面积及空间布局情况，进行功能区域的逻辑划分。
7、机房内不得设立行政办公区或库房。
8、机房内的计算机及网络设备应放置于计算机专用机柜内。
9、机柜内的设备为前进风／后出风方式冷却时，机柜的布置宜采用“面对面”和“背对背”的方式。
10、机房内通道与设备间的距离应符合下列规定：（1）用于搬运设备的通道净宽不应小于１５米。
（2）“面对面”布置的机柜正面之间的距离不应小于１．２米。
（3）“背对背”布置的机柜背面之间的距离不应小于１米。
（4）当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙面之间的距离不应小于１２米。
（5）成行排列的机柜，其长度超过６米时，两端应设有出口通道；当两个出口通道之间的距离超过１５米时，在两个出口通道之间还应增加出口通道。
二、机房环境1、二级**机房的温度、湿度控制应采用节能环保的专用恒温恒湿精密空调设备。
对机柜或机架高度大于１．８米、设备热密度大、设备发热量大或热负荷大的区域，采用下送风、上回风的方式。
机房工程机房工程包括数据中心机房、保安消控中心；弱电机房位于夹层和一层，层高5.67米；保安消控中心位于一层，层高3.25米。
●功能区域划分为：主机房、操控室、配电间和维护办公室4个功能区域。
●机房工程内容包括：机房结构装饰系统、机房电气系统（含接地防雷系统）、机房精密空调系统、机房UPS电源、机房KVM系统、新风系统、环境集中监控系统。
●主机房约38㎡，主要存放服务器机柜、精密空调和电源列头柜、配线机柜等设备；●配电间约18㎡，主要存放UPS主机、配电柜、蓄电池等设备；●操控室约13㎡，主要存放操作台、资料柜等设备；●维护办公室28㎡，主要用于信息中心工作人员办公；●保安消控中心101㎡，主要放置安防监控显示屏以及安保人员办公；●本次机房工程要求参照GB标准B类机房为主要设计标准。
结构装饰系统要求●双面金属彩钢板防火等级为A级，金属壁板防火门为甲级防火门，防火门耐火时间为2h。
钢制防火门应配备全隐式闭门器、止门器、磁性门扣和带把手的成套门，防火玻璃门应配备地弹簧和把手。
●机房应排除强电磁场干扰及保证电脑、网络信息系统安全，要采取有效的电磁屏蔽措施；满足机房内无线电干扰场强在频率范围为0.15~100MHZ时不大于120Db,磁场干扰场强不大于800A/M(相当于100e)。
●地面全部采用硫酸钙抗静电地板，架空450mm。
所有制造地板均采用无公害物质，保证安全使用。
配套附件--支座、托架、支架均为全钢组件，表面经镀锌防尘处理。
●地板材料应采用具有消音、保温功能的超强防静电架空活动地板，规格600*600，厚度不小于30mm，均布荷载5672kg/m²,达到国际标准“EEC106”、国际GB6650-86标准，保证安全使用。
并应至少符合以下要求；防静电性能好，电阻抗达到106~109欧姆；密封性能好，防止水汽进入；隔热、隔音、防燃性能高。
●机房内墙面和柱面采用钢方管龙骨做基层、复合彩钢板饰面，复合彩钢板厚度0.6mm,黏贴填充50mm厚岩棉。
机房国家标准规范最新一、机房设计规范1. 机房的选址应考虑地质条件、环境因素以及交通便利性。
2. 机房的布局应合理，确保设备运行的安全性和维护的便捷性。
3. 机房的建筑结构应满足抗震、防火、防水等基本要求。
二、机房环境控制规范1. 机房内的温度应控制在18-24℃，湿度应控制在40%-60%。
2. 应定期检测机房内的空气质量，确保无有害气体和粉尘。
3. 机房内应安装空气过滤和调节系统，以保持适宜的温湿度。
三、机房电气系统规范1. 机房应配备稳定的电源供应系统，包括UPS不间断电源和应急发电设备。
2. 电气线路应合理布局，避免交叉干扰，并应有防雷击保护措施。
3. 机房内的电气设备应符合国家电气安全标准。
四、机房安全防范规范1. 机房应设置门禁系统，限制非授权人员进入。
2. 应安装监控摄像头，实现24小时不间断的视频监控。
3. 机房内应配备消防系统，包括烟雾探测器、自动喷淋系统等。
五、机房网络与数据安全规范1. 机房网络应实现物理隔离，防止外部网络攻击。
2. 数据存储和传输应采用加密技术，保护数据的安全性。
3. 应定期进行网络安全审计，及时发现并修复安全漏洞。
六、机房维护与管理规范1. 机房应建立完善的维护管理制度，包括设备巡检、故障处理等。
2. 应有专业的运维团队，负责机房的日常管理和维护工作。
3. 应定期对机房进行性能评估和升级改造，以适应技术发展的需求。
七、机房能效管理规范1. 机房应采用节能型设备，减少能源消耗。
2. 应实施能源监控系统，实时监测能源使用情况。
3. 应推广绿色机房理念，优化机房的能源利用效率。
结尾随着技术的不断进步，机房国家标准规范也在不断更新和完善。
各机房管理者应密切关注国家标准的最新动态，确保机房的建设和管理符合最新的规范要求，以保障机房的长期稳定运行和数据安全。
机房工程施工技术方案一、项目背景随着信息技术的发展，机房逐渐成为各个行业的重要组成部分，承担着数据存储和处理的任务。
为了满足企业的需求，需要进行机房工程施工，确保机房的安全和稳定。
二、工程概述本项目是对一座面积为500平方米的机房进行施工改造，负责机房建筑、电气、机柜、空调、消防等方面的施工工作。
三、施工目标及标准1.建筑方面：改造机房内部空间布局，划分服务器机柜区域、配线区域、维修通道区域等，确保合理的空间使用和方便的维护。
2.电气方面：设置稳定可靠的配电系统，保证机房设备正常供电，防止电压不稳定和电网故障对机房设备带来的损害。
3.机柜方面：选择合适的机柜，并进行合理布局，确保机柜之间的空隙符合防火和散热要求。
4.空调方面：选用合适的空调系统，保证机房的温度、湿度等环境指标在正常范围内，提供良好的工作环境。
5.消防方面：设置有效的消防系统，包括火灾报警、自动喷水、消防器材等，确保机房的防火安全。
四、施工方案1.机房建筑工程施工方案-移除原有隔墙和天花板，根据空间需求重新划分机房区域，确保机柜和配线的布局合理。
-采用防火材料进行隔墙和天花板的施工，符合消防要求，确保机房的防火安全。
-安装地板，选择防静电材料，确保机房的静电环境，避免对设备的损坏。
2.电气工程施工方案-进行电气线路施工，确保机房设备正常供电。
选择合适的电缆，进行敷设和接线工作，确保电气线路的稳定和可靠。
-设置主配电箱，并配备电流互感器和漏电保护装置，保护机房设备和人员的安全。
-对机房内部进行接地处理，确保机房的电气安全。
3.机柜工程施工方案-选择合适的机柜，并按规划进行合理布局，确保机柜之间的空隙满足防火和散热要求。
-进行机柜的安装工作，包括固定机柜、安装线槽和插座等，确保机柜的稳定和方便使用。
4.空调工程施工方案-根据机房的大小和热负荷，选用合适的空调系统，包括冷水机组和精密空调等，确保机房的温度和湿度在正常范围内。
-进行空调系统的安装和调试工作，保证空调系统的正常运行和良好的散热效果。
B级电子信息系统机房技术要求1.机房选址和建筑要求：-机房应位于区域电力供应可靠、不易受自然灾害的地方，远离潮湿、震源、高温等易受影响的环境。
-机房应具备良好的排风和供电设施，并能保证连续供电。
-机房建筑应具备良好的防火性能，设有消防设备和自动报警系统。
2.机房布局和空调要求：-机房布局应合理，保证设备之间的安全距离，便于维修和管理。
-机房内应配备适当数量的恒温恒湿空调设备，以保证设备运行的稳定性。
-空调设备应具备自动监测和报警功能，确保机房温湿度在合适的范围内。
3.机柜和设备安装：-机房内应配置标准化机柜，机柜的设计应符合技术标准，便于设备的安装和管理。
-机柜应配备合适的电源和线缆管理装置，保证供电和数据传输的有效性和安全性。
-设备安装应遵循操作手册和技术要求，保证设备的安全可靠。
4.网络和通信设备：-机房应配备可靠的互联网接入设备，并具备较高的网络带宽，以满足用户对网络的高速、稳定和安全性的需求。
-机房应配置合适的路由器、交换机和防火墙等网络设备，并设置相应的安全策略和防护措施。
-机房应有足够数量和性能的网络插座，以应对不同设备的连接需求。
5.数据存储和备份：-机房应配备可靠的数据存储设备，包括硬盘阵列、磁带库和网络存储设备等，以满足数据的高速读写和容量需求。
-机房应定期进行数据备份，并设立合理的备份策略，确保数据的安全性和可恢复性。
-对于关键数据，应采用冗余存储和灾备方案，保证数据的可靠性和持续可用性。
6.系统监控和安全保护：-机房应配备专业的监控设备，包括视频监控、温湿度传感器和入侵报警等，保证机房安全和设备正常运行。
-对于系统和网络设备，应配置合适的监控软件和硬件，及时发现并解决潜在问题。
-机房应采用物理和逻辑两层安全措施，防止未经授权的访问和数据泄露，包括门禁、密码控制和防火墙等。
综上所述，B级电子信息系统机房技术要求包括机房选址和建筑要求、机房布局和空调要求、机柜和设备安装、网络和通信设备、数据存储和备份、系统监控和安全保护等方面。
弱电机房施工技术要求及安全措施
弱电机房的施工技术要求及安全措施如下：
技术要求：
1. 机房设计方案需要符合安全、防火等规范要求。
2. 现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。
3. 线路上禁止带负荷接电，并禁止带电操作。
4. 配制环氧要脂及沥青电缆胶时，操作地点应通风良好，并须戴好防护用品。
安全措施：
1. 工人需要穿着符合标准的工作服和安全鞋。
2. 施工现场需要设置警戒区，有闸门的需要设置隔离门。
3. 施工现场需要进行安保检查，跟踪工人处于施工区域内的时间。
当施工进入某些需隔离的区域时，需要对人员进行安全检查，工人必须佩戴保护设备。
4. 在弱电机房进行乱丢垃圾的行为会影响到电力系统的使用，因此施工现场工人需要进行垃圾处理。
5. 弱电机房需要每天24小时进行监控。
安全管理系统需要包括安保警戒措施，监控的摄像头以及反复检查措施。
这些要求都是为了确保施工过程中的安全和机房的稳定运行。
如有需要，建议咨询专业技术人员以获取更详细的信息。

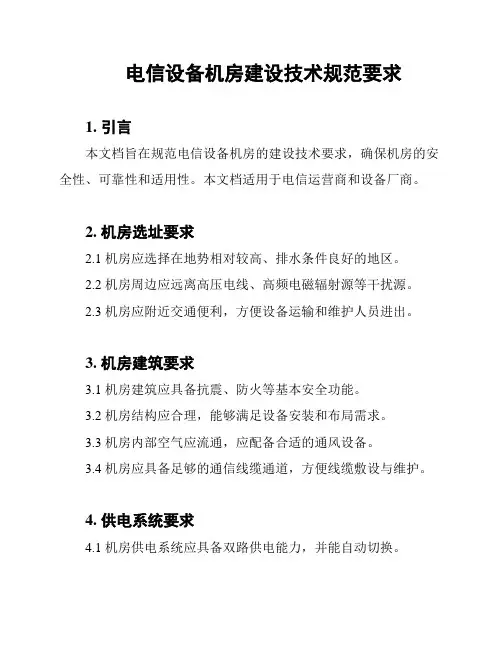

电信设备机房建设技术规范要求1. 引言本文档旨在规范电信设备机房的建设技术要求，确保机房的安全性、可靠性和适用性。
本文档适用于电信运营商和设备厂商。
2. 机房选址要求2.1 机房应选择在地势相对较高、排水条件良好的地区。
2.2 机房周边应远离高压电线、高频电磁辐射源等干扰源。
2.3 机房应附近交通便利，方便设备运输和维护人员进出。
3. 机房建筑要求3.1 机房建筑应具备抗震、防火等基本安全功能。
3.2 机房结构应合理，能够满足设备安装和布局需求。
3.3 机房内部空气应流通，应配备合适的通风设备。
3.4 机房应具备足够的通信线缆通道，方便线缆敷设与维护。
4. 供电系统要求4.1 机房供电系统应具备双路供电能力，并能自动切换。
4.2 供电系统应满足设备的电力需求，实现可靠稳定的电力供应。
4.3 机房应设有备用发电设备，确保在停电情况下的持续供电。
5. 空调系统要求5.1 机房空调系统应满足温度、湿度和气流的要求。
5.2 空调系统应具备冷却能力，保持机房内设备的正常工作温度。
5.3 空调系统应具备过滤功能，保证机房空气的清洁和无尘。
6. 网络布线要求6.1 机房应配备充足的网络端口，满足设备连接需求。
6.2 网络布线应合理规划，减少信号干扰和传输损耗。
6.3 网络布线应符合相关标准，确保数据的高速稳定传输。
7. 安全设施要求7.1 机房应配备严格的门禁系统，确保未经授权人员无法进入机房。
7.2 机房内部应配备适量的监控摄像头，实时监测机房环境。
7.3 机房设备应备有防雷、防静电等安全设施，保护设备免受外部电力干扰。
8. 维护与管理要求8.1 机房应配备专业的维护团队，负责设备的日常维护和故障排除。
8.2 机房管理人员应定期进行机房巡检和维护记录。
8.3 机房设备应定期进行检测和维护，保持设备的正常运行。
9. 总结本文档列举了电信设备机房建设的技术规范要求，包括选址要求、建筑要求、供电系统要求、空调系统要求、网络布线要求、安全设施要求以及维护与管理要求。

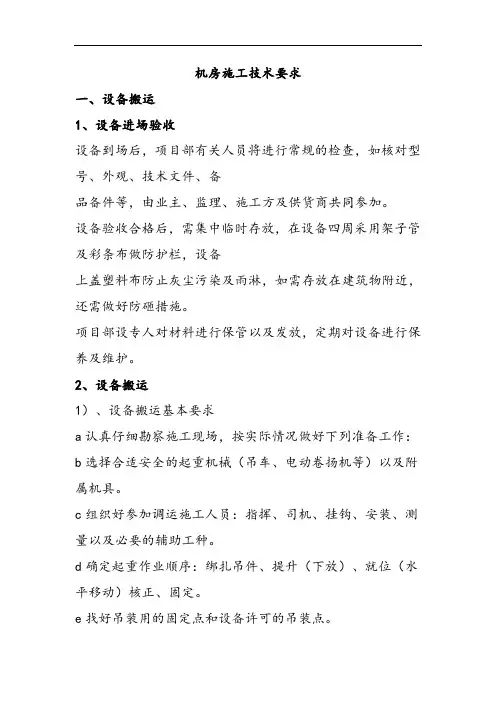

机房施工技术要求一、设备搬运1、设备进场验收设备到场后，项目部有关人员将进行常规的检查，如核对型号、外观、技术文件、备品备件等，由业主、监理、施工方及供货商共同参加。
设备验收合格后，需集中临时存放，在设备四周采用架子管及彩条布做防护栏，设备上盖塑料布防止灰尘污染及雨淋，如需存放在建筑物附近，还需做好防砸措施。
项目部设专人对材料进行保管以及发放，定期对设备进行保养及维护。
2、设备搬运1）、设备搬运基本要求a认真仔细勘察施工现场，按实际情况做好下列准备工作：b选择合适安全的起重机械（吊车、电动卷扬机等）以及附属机具。
c组织好参加调运施工人员：指挥、司机、挂钩、安装、测量以及必要的辅助工种。
d确定起重作业顺序：绑扎吊件、提升（下放）、就位（水平移动）核正、固定。
e找好吊装用的固定点和设备许可的吊装点。
f严格按照《起重设备安装工程施工及验收规范》GB50278-98、《安装工人技术等级标准》JGJ43-88进行操作。
g严格执行《机械设备吊装规程》有关规定。
h实行一人指挥，多人协作操作，确保安全吊装。
2）、设备搬运方案a在地下机房吊装孔口旁边，搭设12#槽钢制作的吊装架，下铺Φ89钢管作为滚杠，用吊车将热泵机组由吊运口直接吊装至槽钢吊架上。
槽钢吊架示意图如下：b将吊装孔下方至热泵机组基础之间的地面铺平。
c用卷扬机将热泵机组水平拖至基础上。
d热泵机组全部运输到位后再采用千斤顶进行精就位，并按设备技术文件要求加设减震装置。
3）、指挥协调a设备吊装前，首先由工程技术人员组织吊装人员认真学习吊装规范和施工安全守则。
b吊装负责人组织吊装人员讲解调运方案、要领和注意事项。
确定好起吊、旋转空间无障碍物；确定好水平运输路线和设备吊装点。
c严格执行安全操作规程，严禁违章和盲目行事。
d所用吊装工具、绳索用前都要校核计算许用值，杜绝使用年久生锈的钢丝绳、吊索、倒链等工具。
e严禁乱指挥和乱发号施令，要求全体吊装人员服从统一指挥、团结一致、思想集中、全力以赴、注意安全、相互照应、爱护设备、杜绝一切事故的发生。

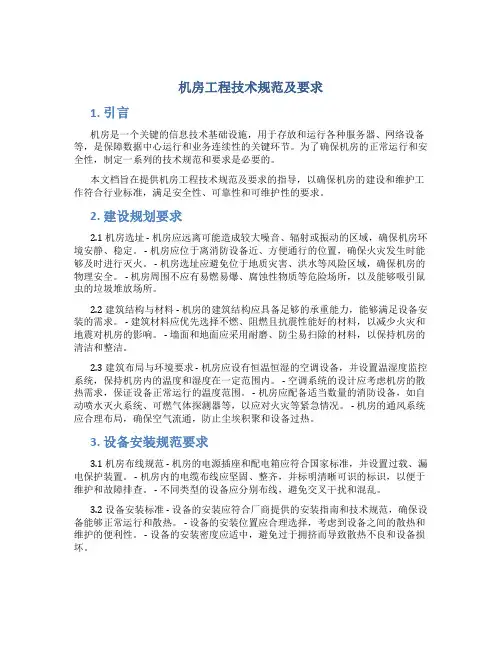

机房工程技术规范及要求1. 引言机房是一个关键的信息技术基础设施，用于存放和运行各种服务器、网络设备等，是保障数据中心运行和业务连续性的关键环节。
为了确保机房的正常运行和安全性，制定一系列的技术规范和要求是必要的。
本文档旨在提供机房工程技术规范及要求的指导，以确保机房的建设和维护工作符合行业标准，满足安全性、可靠性和可维护性的要求。
2. 建设规划要求2.1 机房选址 - 机房应远离可能造成较大噪音、辐射或振动的区域，确保机房环境安静、稳定。
- 机房应位于离消防设备近、方便通行的位置，确保火灾发生时能够及时进行灭火。
- 机房选址应避免位于地质灾害、洪水等风险区域，确保机房的物理安全。
- 机房周围不应有易燃易爆、腐蚀性物质等危险场所，以及能够吸引鼠虫的垃圾堆放场所。
2.2 建筑结构与材料 - 机房的建筑结构应具备足够的承重能力，能够满足设备安装的需求。
- 建筑材料应优先选择不燃、阻燃且抗震性能好的材料，以减少火灾和地震对机房的影响。
- 墙面和地面应采用耐磨、防尘易扫除的材料，以保持机房的清洁和整洁。
2.3 建筑布局与环境要求 - 机房应设有恒温恒湿的空调设备，并设置温湿度监控系统，保持机房内的温度和湿度在一定范围内。
- 空调系统的设计应考虑机房的散热需求，保证设备正常运行的温度范围。
- 机房应配备适当数量的消防设备，如自动喷水灭火系统、可燃气体探测器等，以应对火灾等紧急情况。
- 机房的通风系统应合理布局，确保空气流通，防止尘埃积聚和设备过热。
3. 设备安装规范要求3.1 机房布线规范 - 机房的电源插座和配电箱应符合国家标准，并设置过载、漏电保护装置。
- 机房内的电缆布线应坚固、整齐，并标明清晰可识的标识，以便于维护和故障排查。
- 不同类型的设备应分别布线，避免交叉干扰和混乱。
3.2 设备安装标准 - 设备的安装应符合厂商提供的安装指南和技术规范，确保设备能够正常运行和散热。
- 设备的安装位置应合理选择，考虑到设备之间的散热和维护的便利性。

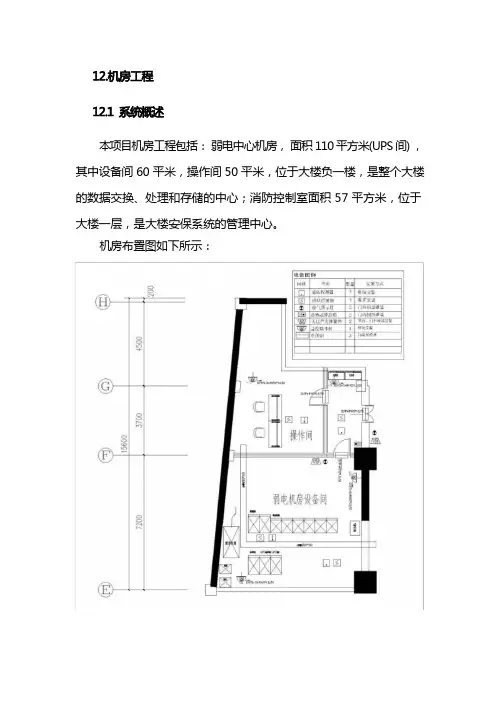

本项目机房工程包括：弱电中心机房，面积 110 平方米(UPS 间) ，其中设备间 60 平米，操作间 50 平米，位于大楼负一楼，是整个大楼的数据交换、处理和存储的中心；消防控制室面积 57 平方米，位于大楼一层，是大楼安保系统的管理中心。
机房布置图如下所示：弱电中心机房包含的系统有：机房装饰工程、供配电系统、空调系统、机房环境监控系统、机房消防系统、防雷接地系统。
消防控制室包含的系统有：机房装饰工程、供配电系统、空调系统(商用空调)、防雷接地系统。
《电子信息场地通用规范》 GB/T-2887-2000《电子信息系统机房设计规范》 GB 50174-2022《建造设计防火规范》 GBJ50016-2022《建造内部装修设计防火规范》 GB50222-95《电子信息系统机房施工及验收规范》 GB 50462-2022《民用建造工程室内环境污染控制规范》 GB50325-2001《民用建造电气设计规范》 JGJT16-2022《低压配电设计规范》 GB50054-95《建造物电子信息系统防雷技术规范》 GB50343-2004《采暖通风与空气调节设计规范》 GB50019-2003《智能建造设计标准》 GB50314-2022《安全防范工程技术规范》 GB50348-2004《综合布线系统设计规范》 GB50311-2022《建造装饰工程施工及验收规范》 JGJ73-91《防静电活动地板通用规范》 SJ/T10796-01《火灾自动报警系统设计规范》 GB50116-98根据《电子信息系统机房设计规范》( GB50174-2022 )，弱电中心机房按 B 级电子信息系统机房标准配置，供电电源按一级负荷考虑。
计算机网络中心机房是整个大楼的数据交换、处理和存储的中心。
本机房设计施工内容包括：机房装饰、配电系统、空调系统、机房环境监控系统、防雷接地。
吊顶是计算机机房装饰工程的重要组成部份，吊顶材料的选用直接影响到计算机机房环境指标的实现和计算机机房装饰的整体感、立体感和舒适感。
上海市浦东新区人民医院信息改造工程机房工程招标需求一、技术规格及售后服务要求（一）技术规格说明预算总金额为232.70万元。
1.医院简介上海市浦东新区人民医院（原川沙人民医院）是一所二级甲等综合性医院，始建于1938年，于1990年12月迁入川沙镇川环南路490号。
医院占地面积47662平方米，建筑面积84382平方米。
医院目前开放床位800张，临床科室29个、医技科室8个、职能科室9个。
医院现有职工总人数1380人，其中高级职称109人，中级职称445人。
2014年门急诊量超过185万人次，出院人次近3.2万人次，手术人次数15140。
2.项目简介本项目机房工程包含中心机房和灾备机房建设，中心机房位于浦东人民医院医技楼四楼，灾备机房位于住院大楼裙楼二楼。
机房工程整体面积共约235平米左右，按照《电子信息系统机房设计规范》GB 50174-2008中的B级标准建设。
本次机房为改造项目，本项目需考虑原有装修、墙体拆除，机房区域相关管道拆除或移位，市电总线等线路改造等；结合计算机场地建设规范的要求以及机房的实际情况。
机房设计中应充分考虑今后的发展以及相关系统参数指标的余量设计，使建成后的机房在一定的时间内处于领先地位，以适应未来业务发展机房扩容的需要。
供应商需充分考虑该项目实施中所可能发生的一切费用，为完成本项目而配置的各类设备、线缆、附件、配件的品牌、规格、数量、报价均应予以明确填报，设计需完整、准确。
采购文件中所提及的技术规范要求作为本项目参考技术要求，供应商在深化设计方案制作中应注意补充增加，技术方案解释力求完整，完善并进一步深化，采购文件中技术参数的未列项并不表示采购人放弃对此项技术指标的要求。
施工前需进行深化设计并经采购人确认方可进行施工。
3.货物需求一览表4.对供应商的总体要求供应商在上海有本地服务机构，具有一定规模的、固定的专业设计、施工和管理技术队伍、维护人员，且能提供良好的技术支持。
5.功能要求本项目中及国家信息系统安全等级保护相关的部分，需达到安全等级保护第三级基本要求。
5.1.机房工程总体要求5.1.1.基本要求机房建设标准为B级。
机房建设工程需实施范围如下：中心机房（位于医技楼四楼），机房建设区域面积约148㎡；灾备机房（位于住院裙楼二楼），机房建设区域面积约87㎡。
5.1.2.建设原则（1）适应多种类型的计算机设备；（2）具有先进性；（3）确保运行安全可靠，便于管理；（4）具有灵活应变的能力；（5）具有阶段性发展的适应能力；（6）提供安全、舒适的工作环境。
5.1.3.设计依据依据现有的国家标准、规范，并参照市场上通用的规范进行。
基本技术依据的概念，以此为参照和等同（包括特性参数要求标准、特性参数测量方法规范标准、电气设计规范、安全要求等）。
GB50174-2008 电子信息系统机房设计规范；GB 50116-98 火灾自动报警系统设计规范；JGJ 73-91 建筑装饰工程施工及验收规范；SJ/T 10796－01 防静电活动地板通用规范；GB50116-98 火灾自动报警系统设计规范GB50166-2007 火灾自动报警系统施工及验收规范DBJ 15-48-2005 吸气式烟雾探测火灾报警系统设计、施工及验收规范JGJ/T16-2008 民用建筑电气设计规范GB50016-2006；建筑设计防火规范GB4717-93；火灾报警控制器通用技术条件GB15631-2008 特种火灾探测器标准GB 50370-2005 气体灭火系统设计规范GB50263-2007 气体灭火系统施工及验收规范5.2.机房装修5.2.1.布局设计机房的设备布置需满足机房管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求。
机柜的摆放布置需规范合理。
中心机房（一类区域）规划摆放至少20个机柜，中心机房（二类区域及通讯机房）规划摆放至少9个机柜，灾备机房规划摆放至少12个机柜，机柜为19英寸标准服务器机柜，42U空间，宽度为600mm，深度为1050mm 或以上。
每机房安全出口不得少于两个，且分散布置。
门向疏散方向开启，可自动关闭，并有明显的疏散指示标志。
●原有结构图➢中心机房原有结构图➢中心机房一类UPS间原有结构图➢灾备机房原有结构图●规划改造平面图➢中心机房规划改造平面图➢灾备机房规划改造平面图供应商需根据原有结构图及规划改造平面图对应的结构调整，考虑原有装修、墙体拆除，机房区域相关管道拆除或移位，市电总线等线路改造等；5.2.2.装修设计机房装修设计需满足各种设备和管线的安装和维护要求。
围护结构的材料选型需满足保温、隔热、防火、防潮、少产尘、符合环保等要求，在温度和湿度变化作用下变形小、具有表面静电耗散性能的材料，不得使用强吸湿性材料及未经表面改性处理的高分子绝缘材料作为面层。
对需改建的地方根据荷载要求采取加固措施，并符合国家现行标准。
对机房内机柜摆放位置进行承重加固，承载重量不得小于800Kg/㎡。
UPS供电区需针对不间断电源系统摆放位置设立地面加固，承载重量不得低于1500Kg/㎡。
中心机房的耐火等级不低于二级。
隔墙耐火极限不低于2小时，隔墙上的门采用甲级钢制防火门；机房的顶棚、壁板(包括夹芯材料)和隔断需为非燃烧体。
机房外窗需全部密封，内墙壁采用彩钢板饰面，板面厚度不得小于13.0mm，钢板厚度不低于0.6mm，且表层做防尘、防潮、防静电处理及保温隔热处理；顶棚做防尘、防水、防静电处理及保温隔热处理。
踢脚板采用光面不锈钢板，厚度不小于1.0mm。
机房地面设计首先需满足使用功能要求，铺设600*600*35mm全钢无边防静电活动地板。
防静电地板承载能力应达到均匀载荷大于1000kg/m²，防静电地板上任何部位的集中载荷应大于300kg，在直径为6cm的加载点上承重300kg的载荷时，挠曲量应小于2mm，并无永久性变形。
可调支撑应能承受1000kg以上的垂直负荷，且板面应有一定的耐磨擦性。
防静电地板在温度为21±1.5℃，相对湿度为30%时，防静电地板的静电电压应低于2500V，表面电阻值应为105Ω-108Ω。
活动地板的高度根据电缆布线和空调送风要求确定，不小于400mm；活动地板下的地面和四壁装饰采用不起尘、不易积灰、易于清洁的材料；楼板做防尘、防潮、防静电处理及保温隔热处理。
为保证地面的洁净度，地坪作平整清洁处理后，刷环氧树脂地坪漆三遍以上。
为防止机房楼板产生结露现象，地坪采用防火保温棉进行保温。
空调机布局要考虑使气流流动顺畅、阻力小，布局要均匀、合理，保证机房内温、湿度达到BG50174规定的B级机房标准。
空调的送风、回风不应有短路、旁路现象。
5.3.机房电气系统中心机房的一类UPS间位于一类机房垂直下方一楼。
中心机房市电总进电位置位于医技楼一楼，中标供应商需负责除市电总进电外的全部的机房供配电电缆、设备及设施建设。
机房信息设备的配电需采用专用配电柜，机房市电输入功率不小于机房设计满载总功率使用要求并考虑充分冗余，信息设备的电源连接点及其他辅助设备的电源连接点需严格区别，并有明显标识；配电线路的中性线截面积不小于相线截面积，单相负荷需均匀地分配在三相线路上，需为机房配置双路市电自动切换设备。
供配电系统负载容量设计时需为机房系统的可扩展性预留备用容量，实际输出功率应大于后端负载的1.5倍。
供配电系统采用交流50HZ，380V/220V，接地系统采用TN-S方式，零线和地线分开设置，及大楼接地网作有效连接。
配电柜均采用自动空气开关控制，并设过负荷、短路保护等，并安装电流、电压的检测液晶指示仪表；配电柜应具有火警联动、断电保护功能装置，并具备及动力环境监控系统接口能力；配电柜内预留备用供电回路，以便增容和维护使用。
机房动力和辅助设备用电配电柜和UPS配电柜需单独设置。
机房采用双路市电供电，总配电柜需配ATS自动切换开关。
低压配电线路需采用阻燃铜芯电缆，电缆沿线槽、桥架或局部穿管敷设；配电电缆桥架及通信缆线桥架尽量避免并列或交叉敷设，如有交叉敷设点，配电电缆桥架应敷设在通信缆线桥架的下方；活动地板下作为空调静压箱时，电缆桥架的布置不得阻断气流通路。
机房每个机柜下安装UPS供电防雷插座2个，插座安装总数按机房远期最大可安装机柜数目计算，全部采用防脱扣的工业连接器；UPS供电回路安装机房专用12口C13、C19接口的PDU；每个机柜至少配置两个PDU；PDU额定值：10A/250VAC。
机房配置模块化UPS电源系统为设备供电，机房所有供配电柜的设计需考虑机房将来再增加UPS电源模块，因此，机房的供配电系统从输入到输出都应该为将来的平滑升级做远期的预留设计，包括配电设施、空开、线缆和桥架路由等。
机房照明要求：主要照明光源采用高效节能灯，机房照度不低于500流明，其他辅助间不低于300流明；工作区域内一般照明的照明均匀度不小于0.7；照明灯具供电采用单独支路或专用配电柜供电，照明供电线路穿钢管暗敷或在吊顶内穿钢管明敷，各个分区分组控制的控制照明灯具。
5.4.防雷接地系统机房接地包括计算机专用直流接地、配电系统交流工作接地、安全保护接地、防雷保护接地、防静电接地等。
防雷保护1）在市电配电柜、UPS输入、输出柜处各加相应型号的防雷浪涌吸收装置。
防雷系统应采取三级防雷措施。
2）服务器、网络机柜等重要设备使用防雷插座；光纤金属护套等外部接入的网络通讯线路需进行防雷处理；所有信息线路架设均需用金属线槽屏蔽接地；抗静电地板、金属墙板、金属吊顶板、玻璃隔断金属框架及设备机架机柜等均应做安全可靠的接地。
3）部分对功能性接地有特殊要求、需单独设置接地线的机房信息设备，接地线应及其他接地线绝缘；供电线路及接地线应同路径敷设。
4）机房设置等电位联结网格，网格四周设置等电位联结带，并通过等电位联结导体将等电位联结带就近及接地汇流排、各类金属管道、金属线槽、建筑物金属结构等进行连接。
每台电子信息设备(机柜)采用等电位联结导体就近及等电位联结网格连接。
5）等电位联结网格采用截面积不小于25mm²的铜带或裸铜线，并在防静电活动地板下构建。
6）接地系统的接地电阻：R≤1Ω；零地电位差≤1V。
静电保护机房防静电地板或地面需有静电泄放措施和接地构造，机房和辅助区内的工作台面需使用导静电或静电耗散材料，地板及工作台表面电阻或体积电阻值需在2.5×104～1.0×109Ω间，且具有防火、环保、耐污耐磨性能。
机房内所有设备的金属外壳、各类金属管道、金属线槽、建筑物金属结构等需进行等电位联结并接地。
接地的连接线需有足够的机械强度和化学稳定性，采用焊接或压接连接。
部分位置使用导电胶及接地导体粘接，其接触面积不得小于20cm2。
