简易通用型变频调速系统的安装与调试13

变频器的安装与调试随着科技的进步和工业的发展，变频器得到了广泛应用。

变频器是一种将交流电转换为可变频率的设备，具有调速、减压和提高电机效率等优点。

本篇文章将重点探讨变频器的安装与调试，以帮助工程师和技术人员更好地进行相关工作。

一、前期准备在安装和调试变频器之前，首先需要进行一些前期准备工作，包括但不限于：1.了解相关技术和知识，熟悉变频器的基本工作原理和操作方法。

2.认真查看变频器的说明书，在了解其安装和调试方法的基础上，选择合适的安装和调试方案。

3.对变频器的电气系统和机械系统进行检查和清洁，确保其处于正常运行状态。

二、安装变频器的安装是变频器使用中的重要环节，其好坏直接影响到后期的工作效果。

所以在进行安装之前，我们需要注意以下几点：1.选择合适的安装位置和支撑点，避免出现安装不稳或安装位置过于狭窄的问题。

一般情况下，变频器的安装高度应该与地面相等，以便于日后的检修和维护。

2.连接电源之前，需要对变频器的电气连接进行检查。

应当保证变频器的电气连接与其它设备连接的正确性。

3.在连接电源之后，需要对变频器的工作状态进行检查。

检查包括是否有异常声音、温度是否过高、电机是否转动等，并对异常情况进行解决。

三、调试变频器的调试是保证变频器正常运行的关键环节，好的调试可以使变频器的运行效果更加出色。

因此，我们应该重视变频器的调试工作，在此过程中，应该做到以下几点：1.对变频器的参数进行设置，包括变频器的频率、电压、电流、速度等参数。

应该根据实际情况进行设置，并记录下所有设置参数。

2.进行负载测试，测试过程中需要对变频器和负载的状态进行实时跟踪，确保其运行稳定，不出现错误。

3.对变频器的安全保护功能进行测试，包括短路保护、过载保护、过压保护等功能的测试。

4.测试完毕后，将所有测试参数记录下来，以供后期的维护和更换。

四、安全保障在变频器的安装和调试过程中，我们需要注意安全事项，包括但不限于：1.在连接电源和操作变频器之前，必须断开电源，并使用电压表检查是否有电压输出。

VM1000B 通用变频器简版用户手册资料下载前言感谢您选用本公司VM1000B通用变频器产品.本用户手册为您提供VM1000B通用变频器产品的技术规格、安装操作说明及功能参数表，在安装、运行、维护或检查之前，敬请认真阅读。

特别提醒，请务必在阅读及理解了本手册的安全注意事项后再使用该产品，并且要确保相关电气安装测试人员的从业资质符合劳动监管部门的规定，产品使用电气和环境条件符合国家有关标准。

在对产品通电之前，务必确认接线是否正确；在正常运行使用产品之前，需要通过调试确保电机的转向符合要求。

在产品的安装、使用过程中以及进行维护时，若需要对产品的功能、性能、其他技术问题和安全注意事项进行咨询，请按照本手册中的服务热线电话与本公司客户服务中心联系（请查看手册封页）。

由于本公司的产品不断升级造成的内容变更，恕不另行通知。

目录前言............................................................................................................... - 1 -安全注意事项................................................................................................ - 3 -第一章产品信息 .......................................................................................... - 5 -1.1技术规范表 (5)1.2产品铭牌 (7)1.3型号说明 (7)1.4产品选型规格表 (8)第二章安装................................................................................................ - 10 -2.1整机结构尺寸图（单位：MM） (10)2.2键盘&托盘结构尺寸（单位：MM） (13)2.3主回路端子及功能 (14)2.4控制回路端子及功能 (15)第三章面板显示与操作............................................................................. - 19 -3.1显示界面介绍 (19)3.2指示灯及按键功能 (20)第四章功能参数表 .................................................................................... - 21 -4.1基本参数组 (21)4.2故障记录参数组 (44)4.3监视参数组 (45)第五章通讯协议 ........................................................................................ - 47 -5.1控制命令地址 (47)5.2参数状态地址 (48)5.3变频器状态及故障描述 (49)5.4EEPROM地址说明 (50)第六章故障诊断及对策............................................................................. - 51 -6.1故障代码详述 (51)6.2故障诊断及对策 (54)保修说明 ..................................................................................................... - 55 -保修卡 ......................................................................................................... - 56 -安全注意事项■手册警示标识定义危险: 表示如果违反了正确提示，将极可能会导致死亡或严重人身伤害。

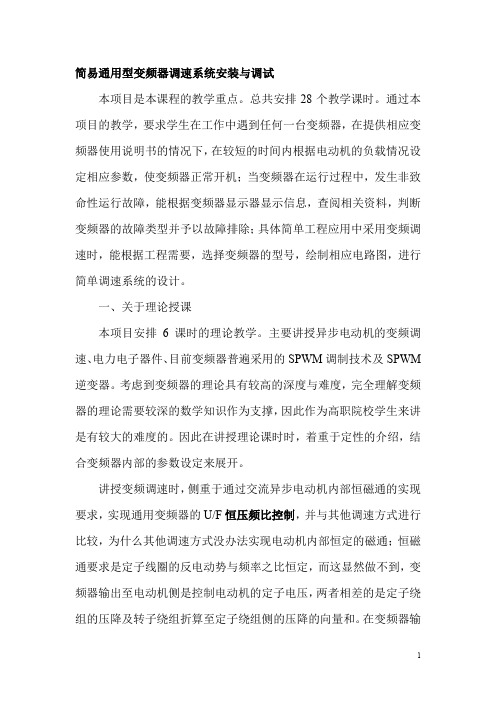

简易通用型变频器调速系统安装与调试本项目是本课程的教学重点。

总共安排28个教学课时。

通过本项目的教学，要求学生在工作中遇到任何一台变频器，在提供相应变频器使用说明书的情况下，在较短的时间内根据电动机的负载情况设定相应参数，使变频器正常开机；当变频器在运行过程中，发生非致命性运行故障，能根据变频器显示器显示信息，查阅相关资料，判断变频器的故障类型并予以故障排除；具体简单工程应用中采用变频调速时，能根据工程需要，选择变频器的型号，绘制相应电路图，进行简单调速系统的设计。

一、关于理论授课本项目安排6课时的理论教学。

主要讲授异步电动机的变频调速、电力电子器件、目前变频器普遍采用的SPWM调制技术及SPWM 逆变器。

考虑到变频器的理论具有较高的深度与难度，完全理解变频器的理论需要较深的数学知识作为支撑，因此作为高职院校学生来讲是有较大的难度的。

因此在讲授理论课时时，着重于定性的介绍，结合变频器内部的参数设定来展开。

讲授变频调速时，侧重于通过交流异步电动机内部恒磁通的实现要求，实现通用变频器的U/F恒压频比控制，并与其他调速方式进行比较，为什么其他调速方式没办法实现电动机内部恒定的磁通；恒磁通要求是定子线圈的反电动势与频率之比恒定，而这显然做不到，变频器输出至电动机侧是控制电动机的定子电压，两者相差的是定子绕组的压降及转子绕组折算至定子绕组侧的压降的向量和。

在变频器输出频率较高时，这一压降基本可以忽略不计。

但当输出频率较低时，这一压降就不能忽略了。

这就引出了另一个变频器的重要参数：低频电压补偿（或低频转矩补偿）。

在不同型号变频器中，这两个参数的表现模式不完全一致，从而引出变频器这两个参数的设定问题。

关于SPWM调制问题，切入点在变频器怎样在改变输出频率变化的同时，实现输出电压的变化（改变调制波的频率与幅值）。

采用图解法讲授面积相等法实现正弦波输出。

在这一知识点中应提出载波频率这一变频器的重要参数，结合载波频率讲授，告知这一参数设定的注意点：例如载波频率高时，输出波形越趋近于正弦波，但由此产生的高次谐波干扰就比较大，且漏电流比较大（案例无锡太极集团簇绒机调试说明）等知识点。

变频器调试步骤和规程变频器是一种改变电源频率以实现电机调速的电气设备。

在使用变频器之前，需要进行调试工作，以确保其正常运行和满足工作需求。

下面是变频器调试的一般步骤和规程：步骤一：检查安装和接线1.检查变频器安装是否符合相关要求，如变频器与驱动电机之间的电缆选择和接线是否正确。

2.检查变频器主电源电压和频率是否满足要求，并根据实际情况调整变频器的参数设置。

步骤二：变频器电源供电1.连接变频器电源，并根据变频器参数手册中的说明进行电源接线工作。

2.检查变频器电源是否正常工作，确认变频器的指示灯是否亮启动是否正常。

步骤三：执行恒力矩运行1.设置变频器的运行模式为恒力矩运行，将输出频率设置为低值。

2.逐渐增加输出频率，观察电机的运行情况，确保运行平稳。

步骤四：执行变频调速运行1.设置变频器的运行模式为变频调速运行，设置目标转速。

2.逐渐增加输出频率，观察电机的运行情况，检查转速是否与目标转速相匹配。

步骤五：检查反馈信号1.检查变频器接收的反馈信号，如转速、电流等，以确保其准确性和稳定性。

2.对于无反馈信号的情况，需要配置相关的传感器，并确保其信号正常。

步骤六：测试负载情况1.在变频器正常运行的情况下，逐渐加大负载，观察电机的运行情况。

2.检查电机承受负载时的电流、温度等参数，确保其运行安全。

步骤七：记录参数设置1.在调试过程中，记录所使用的参数设置以及相应的运行情况。

2.在调试完成后，保存最终的参数设置，以备日后维护和调整使用。

规程：1.调试人员必须首先熟悉变频器的使用说明和相关的调试要求，确保具备必要的技术知识和操作能力。

2.在进行变频器调试前，必须检查变频器和驱动电机的安装是否符合要求，并进行维护工作，确保设备的安全和可靠运行。

3.变频器调试工作必须根据需要进行，不能随意更改参数和设置。

4.在调试过程中，必须仔细观察变频器的工作状态和指示灯的变化，及时发现并解决问题。

5.调试过程中，必须严格按照规定的步骤进行，并记录相关的参数设置和运行情况，以备日后维护和调整参考。

变频调速系统操作规程一、前言变频调速系统是一种应用于工业领域的控制系统，它通过调节电机的转速和负载的运行模式，来实现对设备的精确控制。

为了保证变频调速系统的安全运行和正常操作，特制定了该操作规程。

本规程旨在规范变频调速系统的操作流程，提高系统的运行效率和安全性。

二、系统操作人员要求1.操作人员必须具有相关的技术知识和操作经验，并经过相关培训，熟悉变频调速系统的构造和工作原理。

2.操作人员必须具备良好的沟通能力和团队合作意识，能够与其他相关人员进行有效的沟通和协调。

三、操作准备1.操作人员在进行操作前，必须检查变频调速系统的设备和连接线路是否正常，确保系统处于正常工作状态。

2.操作人员必须佩戴必要的防护用品，如安全帽、护目镜、耳塞等，确保自身的安全。

四、操作流程1.启动系统a.操作人员按照系统启动程序将主电源和控制电源打开。

b.检查变频调速器的运行状态，确保系统正常启动。

2.设定工作参数a.操作人员根据实际情况设定变频调速器的工作参数，如转速、输出功率等。

b.在设定参数前，操作人员应仔细了解设备的工作要求和性能指标，并根据实际情况进行合理调整。

3.监控系统运行状态a.操作人员必须时刻关注变频调速系统的运行状态，包括设备的转速、输出功率、温度等参数。

b.如发现异常情况，如设备负载过大、温度过高等，操作人员应立即采取相应的措施，如降低负载、增加散热措施等。

4.维护和保养a.操作人员应定期对变频调速系统进行检查和保养，包括清洁设备、检查连接线路、紧固螺栓等。

b.发现问题时，及时记录并上报，按照维护计划进行处理。

5.停机操作a.操作人员在停机前，必须先将负载断开，然后逐步降低变频调速器的输出功率，最后关闭主电源和控制电源。

六、安全事项1.操作人员禁止擅自更改变频调速器的参数和设定值，必须按照相关程序进行操作。

2.操作人员接替班次时，必须向前一班次的操作人员进行交接，了解系统运行情况和存在的问题。

3.在工作过程中，操作人员禁止进行与工作无关的行为，如携带易燃物品、吸烟等。
