电流、电压、功率的关系及公式1、电流I，电压V，电阻R，功率W，频率FW=I²乘以RV=IRW=V²/R电流=电压/电阻功率=电压*电流*时间2、电压V（伏特），电阻R（欧姆），电流强度I（安培），功率N（瓦特）之间的关系是：V=IR，N=IV=I*I*R,或也可变形为:I=V/R,I=N/V等等.但是必须注意,以上均是在直流(更准确的说,是直流稳态)电路情况下推导出来的!其它情况不适用.如交流电路,那要对其作补充和修正求电压、电阻、电流与功率的换算关系电流=I，电压=U，电阻=R，功率=PU=IR,I=U/R,R=U/I,P=UI,I=P/U,U=P/IP=U²/R,R=U²/P还有P=I²R P=IU R=U/I 最好用这两个；3、如电动机电能转化为热能和机械能：电流符号: I符号名称: 安培（安）单位: A公式:电流=电压/电阻I＝U/R单位换算: 1MA（兆安）=1000kA（千安）=1000000A（安）1A（安）=1000mA（毫安）=1000000μA（微安）单相电阻类电功率的计算公式= 电压U*电流I单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I（星形接法）= 3*相电压U*相电I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ星形电流=I，电压=U，电阻=R，功率=PU=IR,I=U/R,R=U/I,P=UI,I=P/U,U=P/IP=U²/R,R=U²/PP=I²R4、串联电路P（电功率），U（电压），I（电流），W（电功），R（电阻），T（时间）电流处处相等：I1=I2=I总电压等于各用电器两端电压之和：U=U1+U2总电阻等于各电阻之和：R=R1+R2U1：U2=R1：R2总电功等于各电功之和“W=W1+W2W1：W2=R1：R2=U1：U2P1：P2=R1：R2=U1：U2总功率等于各功率之和：P=P1+P25、并联电路总电流等于各处电流之和：I=I1+I2各处电压相等：U1=U1=U总电阻等于各电阻之积除以各电阻之和：R=R1*R2÷（R1+R2）总电功等于各电功之和：W=W1+W2I1：I2=R2：R1W1：W2=I1：I2=R2：R1P1：P2=R2：R1=I1：I2总功率等于各功率之和：P=P1+P26、同一用电器的电功率6.1、额定功率比实际功率等于额定电压比实际电压的平方：Pe/Ps=(Ue/Us) ²6.2、有关电路的公式⑴电阻 Ra、电阻等于材料密度乘以（长度除以横截面积）R=密度×（L÷S）b、电阻等于电压除以电流R=U÷Ic、电阻等于电压平方除以电功率R=UU÷P⑵电功W电功等于电流乘电压乘时间W=UIT（普式公式）电功等于电功率乘以时间W=PT电功等于电荷乘电压W=QT电功等于电流平方乘电阻乘时间W=I×IRT（纯电阻电路）电功等于电压平方除以电阻再乘以时间W=U•U÷R×T（同上）⑶电功率P①电功率等于电压乘以电流P=UI②电功率等于电流平方乘以电阻P=IIR（纯电阻电路）③电功率等于电压平方除以电阻P=UU÷R(同上)④电功率等于电功除以时间P＝W：T⑷电热Q电热等于电流平方成电阻乘时间Q=IIRt（普式公式）电热等于电流乘以电压乘时间Q=UIT=W（纯电阻电路）三相电路中星型接法的纯阻性负载功率计算公式:功率=1.732*额定电压*电流单相电路中纯阻性负载功率计算公式:功率=额定电压*电流三相电路中星型接法的感性负载功率计算公式:P=1.732×（380×I×COSΦ）单相电阻类电功率的计算公式= 电压U*电流I单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I（星形接法）= 3*相电压U*相电流I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（星形接法）= 3*相电压U*相电流I*功率因数COSΦ（角形接法）三相交流电路中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电流一定要分清。

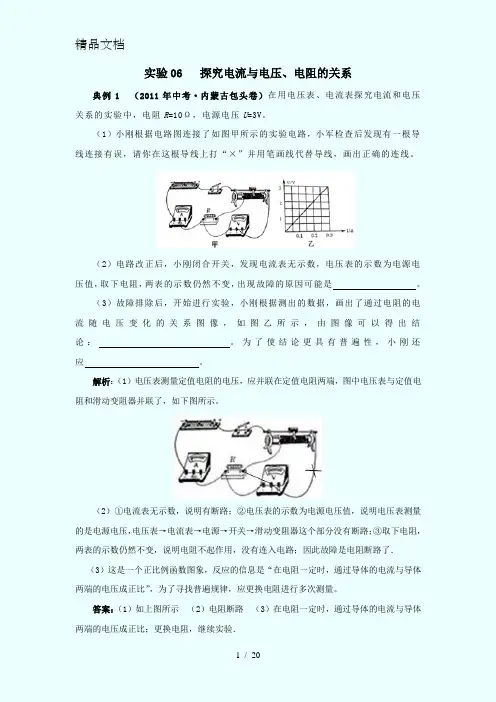

实验06 探究电流与电压、电阻的关系典例1 （2011年中考·内蒙古包头卷）在用电压表、电流表探究电流和电压关系的实验中，电阻R=10Ω，电源电压U=3V。
（1）小刚根据电路图连接了如图甲所示的实验电路，小军检查后发现有一根导线连接有误，请你在这根导线上打“×”并用笔画线代替导线，画出正确的连线。
（2）电路改正后，小刚闭合开关，发现电流表无示数，电压表的示数为电源电压值，取下电阻，两表的示数仍然不变，出现故障的原因可能是。
（3）故障排除后，开始进行实验，小刚根据测出的数据，画出了通过电阻的电流随电压变化的关系图像，如图乙所示，由图像可以得出结论：。
为了使结论更具有普遍性，小刚还应。
解析：（1）电压表测量定值电阻的电压，应并联在定值电阻两端，图中电压表与定值电阻和滑动变阻器并联了，如下图所示。
（2）①电流表无示数，说明有断路；②电压表的示数为电源电压值，说明电压表测量的是电源电压，电压表→电流表→电源→开关→滑动变阻器这个部分没有断路；③取下电阻，两表的示数仍然不变，说明电阻不起作用，没有连入电路；因此故障是电阻断路了．（3）这是一个正比例函数图象，反应的信息是“在电阻一定时，通过导体的电流与导体两端的电压成正比”，为了寻找普遍规律，应更换电阻进行多次测量。
答案：（1）如上图所示（2）电阻断路（3）在电阻一定时，通过导体的电流与导体两端的电压成正比；更换电阻，继续实验．点评：电压表和电流表判断电路故障的方法：（1）电压表无示数说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路。
（2）电压表有示数说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路。
典例2 （2011年中考·云南玉溪卷）在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。
