防空地下室施工图设计文件人防专项审查建筑专业备忘录(第三版)

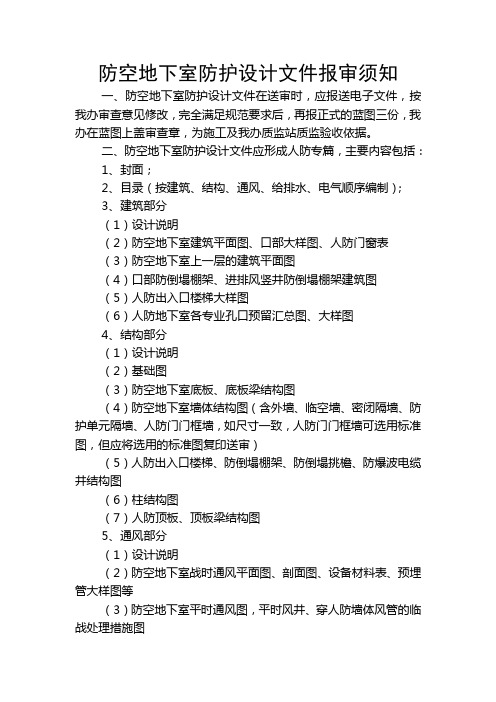

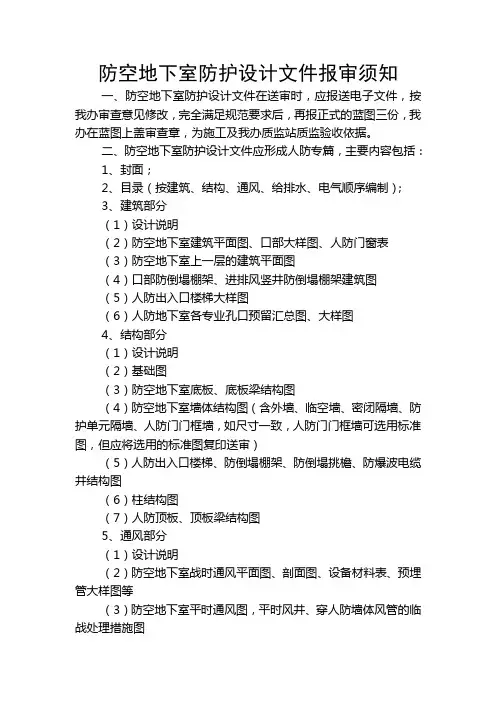

防空地下室防护设计文件报审须知一、防空地下室防护设计文件在送审时，应报送电子文件，按我办审查意见修改，完全满足规范要求后，再报正式的蓝图三份，我办在蓝图上盖审查章，为施工及我办质监站质监验收依据。

二、防空地下室防护设计文件应形成人防专篇，主要内容包括：1、封面；2、目录（按建筑、结构、通风、给排水、电气顺序编制）；3、建筑部分（1）设计说明（2）防空地下室建筑平面图、口部大样图、人防门窗表（3）防空地下室上一层的建筑平面图（4）口部防倒塌棚架、进排风竖井防倒塌棚架建筑图（5）人防出入口楼梯大样图（6）人防地下室各专业孔口预留汇总图、大样图4、结构部分（1）设计说明（2）基础图（3）防空地下室底板、底板梁结构图（4）防空地下室墙体结构图（含外墙、临空墙、密闭隔墙、防护单元隔墙、人防门门框墙，如尺寸一致，人防门门框墙可选用标准图，但应将选用的标准图复印送审）（5）人防出入口楼梯、防倒塌棚架、防倒塌挑檐、防爆波电缆井结构图（6）柱结构图（7）人防顶板、顶板梁结构图5、通风部分（1）设计说明（2）防空地下室战时通风平面图、剖面图、设备材料表、预埋管大样图等（3）防空地下室平时通风图，平时风井、穿人防墙体风管的临战处理措施图6、给排水部分（1）设计说明（2）防空地下室战时给、排水平面图、系统图（3）水管穿人防墙体处理措施图（4）防空地下室上一层的给排水平面图（5）防空地下室平时给排水图7、电气部分（1）设计说明（2）防空地下室战时供电平面图（3）防空地下室通风信号布置图（4）防空地下室电缆穿人防墙体处理措施图8、平战转换部分（1）平战转换实施方案（包括平战转换工作量分析、材料来源、人员安排、确保在规定时限内完成平战转换的措施等）（2）平战转换设计9、设计计算书部分（1）结构计算书（2）通风部分计算书（3）给排水部分计算书（4）电力负荷计算贵阳市人民防空办公室2008年4月20日。

防空地下室施工图
防护专项审查意见书
项目名称：
项目地址：
建设单位：
设计单位：
审查单位(盖公章)：
审查时间：
福建省人民防空办公室制
防空地下室施工图防护专项审查意见说明本项目防空地下室施工图防护专项设计文件经审查，发现存在下列问题（详<防空地下室施工图防护专项审查意见表>），请复核并按下列要求整改。

整改文件限在月日前送本单位复审，逾期将发出“整改催办单”，“催办单”须报人民防空主管部门。

1、审查中所发现的问题，凡涉及到违反法律、法规的相关规定和人防部门初步设计审查意见及建设标准强制性条文的问题，请设计单位务必予以修改，凡涉及施工图设计深度不够或技术资料不完整的，请补充完善。

2、凡对某一专业的修改涉及到其他专业的问题，其相关专业也应作出相应修改。

3、施工图设计整改文件包括：《施工图文件审查整改完成报验单》（或在<防空地下室施工图防护专项审查意见表>中的“设计单位整改反馈意见”栏中填写处理意见）、整改后的“施工图总目录”、补充的设计修改图、设计变更通知及相关的设计计算书等组成。

其中补充设计修改图、设计变更通知应编“修改图号”，并编入重新编制的“施工图总目录”。

4、补充的设计修改图、设计变更通知都应经专业会签，由专业负责人和工程负责人签字，并加盖执业注册章。

“施工图总目录”应加盖单位设计文件图纸专用章、设计单位公章和工程负责人执业注册章。

5、如果对审查意见有异议，可以陈述意见进行沟通，也可以向人民防空主管部门申请复查。

联系电话：传真：
防空地下室施工图防护专项审查意见表
审查人员（签名）：联系电话：。

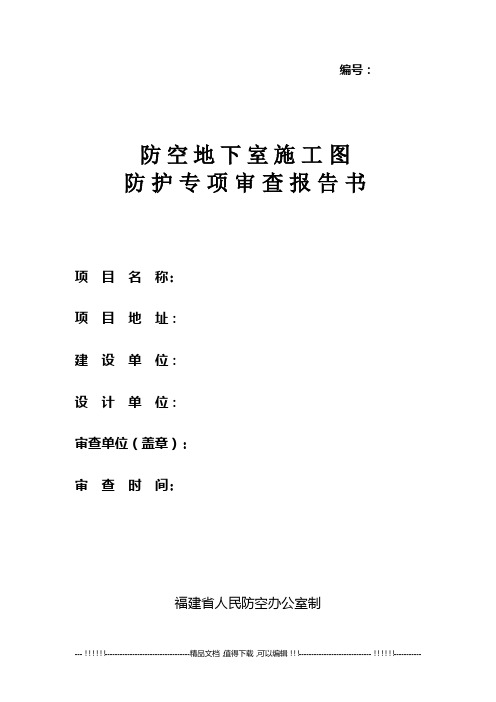

编号：防空地下室施工图防护专项审查报告书项目名称:项目地址：建设单位：设计单位：审查单位（盖章）:审查时间:福建省人民防空办公室制审查单位审查专用章：审查单位法定负责人（签名)：审查单位项目负责人（签名）：各专业审查人员（签名）建筑专业:结构专业:通风专业:给排水专业：电气专业:防空地下室施工图防护专项审查汇总一、项目概况1、工程类别:□人员掩蔽工程□防空专业队工程□人防物资库工程□其它配套工程2、工程性质:□新建□改建□扩建3、工程规模：二、施工图审查概况1、审查主要技术依据：《人民防空地下室设计规范》（GB 50038—2005）《人民防空地下室施工图设计文件审查要点》（RFJ 06—2008）《执行〈人民防空地下室设计规范>若干技术要求》（闽人防办[2008］54号）《防空地下室设计文件防护专项审核告知书》（其它审查依据）2、审查意见：（详附件：《防空地下室施工图防护专项审查意见书》）三、审查结论本项目防空地下室施工图防护专项经各专业审查，未发现违反法律、法规相关规定和《建设标准强制性条文》的问题，施工图防护专项设计文件设计深度基本符合要求，战时的各种防护技术措施能满足人防规范、标准、技术要求的有关规定。

本项目防空地下室施工图防护专项审查合格.四、审查合格的设计文件总目录（附后)五、附件《防空地下室施工图防护专项审查意见书》注意事项：1、如遇特殊情况需要对审查主要内容进行修改时，必须重新报送审查，经审查合格方可实施.2、报告书一式四份，人防部门、建设单位、设计单位、审查机构各一份.3、表格下载网址：http：//www。

cn/。

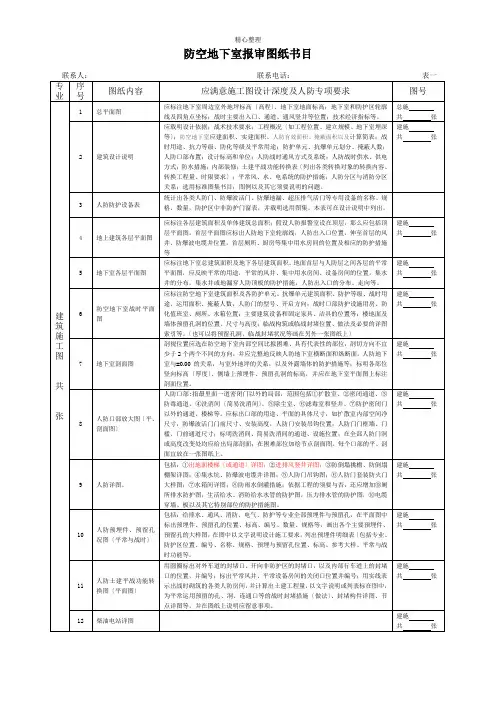

防空地下室报审图纸书目说明一、面积指标1、应建防空地下室建筑面积：十层以上的建筑首层建筑面积＋九层以下的建筑地上总建筑面积×4%。

(裙楼外挑面积＝裙楼总建筑面积－〔第10层建筑面积×裙楼的层数〕)2、防空地下室建筑面积：是指由防空地下室干脆承受冲击波动荷载作用的构件所围成封闭空间的面积，即由防空地下室外墙、临空墙、防护密闭门〔防爆波活门〕门框墙、封堵墙、防护隔墙等形成的封闭空间面积，防空地下室口外通道、竖井、楼梯、风道等均不能计入防空地下室建筑面积。

3、人防有效面积(运用面积)：是指满意人员、设备运用的面积，数值为防空地下室建筑面积与构造面积之差。

4、人防掩蔽面积：是指供掩蔽人员、物资、车辆运用的人防有效面积。

其数值为人防有效面积减去以下各局部面积后的运用面积：〔1〕口部房间、防毒通道、密闭通道面积；〔2〕通风、给排水、供电、防化、通信等专业设备房间面积；〔3〕厕所、盥洗室、开水间等面积。

二、适用人防设计标准及标准1、《人民防空地下室设计标准》GB50038－20052、《人民防空工程设计标准》GB50225－20053、《人民防空地下室设计防火标准》GB50098－98〔2001年版〕4、《人民防空工程防化设计标准》RFJ 1—975、《人民防空工程防护功能平战转换设计标准》RFJ 1-1998三、人防标准图集1、FJ01～03 《防空地下室建筑设计》〔2007年合订本〕2、FG01～05 《防空地下室构造设计》〔2007年合订本〕3、07FS02 《防空地下室给排水设施安装》4、FK01～02 《防空地下室通风设计》〔2007年合订本〕5、FD01～02 《防空地下室电气设计》〔2007年合订本〕6、08FJ04 《防空地下室固定柴油电站》7、07FJ05 《防空地下室移动柴油电站》8、08FJ06 《防空地下室施工图设计深度要求及图样》9、05SFJ 05SFG04 《防空地下室室外出入口部钢构造装配式防倒塌棚架建筑、构造设计》〔2005年合订本〕10、05SFJ10 《人民防空地下室设计标准》图示——建筑专业11、05SFS10 《人民防空地下室设计标准》图示——给排水专业12、05SFK10 《人民防空地下室设计标准》图示——通风专业13、05SFD10 《人民防空地下室设计标准》图示——电气专业14、《人民防空工程防护设备选用图集》RFJ01-2008。

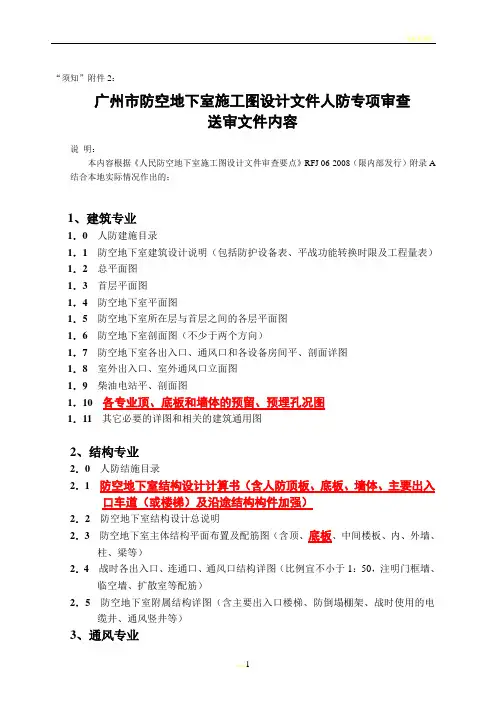

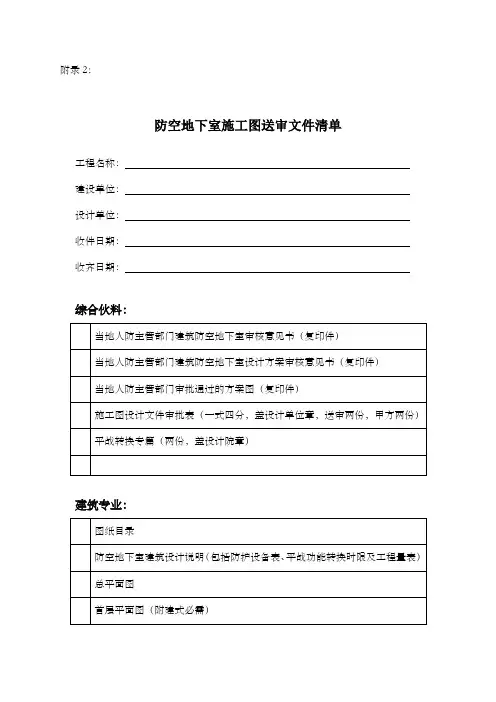

“须知”附件2：广州市防空地下室施工图设计文件人防专项审查送审文件内容说明：本内容根据《人民防空地下室施工图设计文件审查要点》RFJ 06-2008（限内部发行）附录A 结合本地实际情况作出的；1、建筑专业1．0 人防建施目录1．1 防空地下室建筑设计说明（包括防护设备表、平战功能转换时限及工程量表）1．2 总平面图1．3 首层平面图1．4 防空地下室平面图1．5 防空地下室所在层与首层之间的各层平面图1．6 防空地下室剖面图（不少于两个方向）1．7 防空地下室各出入口、通风口和各设备房间平、剖面详图1．8 室外出入口、室外通风口立面图1．9 柴油电站平、剖面图1．10各专业顶、底板和墙体的预留、预埋孔况图1．11其它必要的详图和相关的建筑通用图2、结构专业2．0人防结施目录2．1防空地下室结构设计计算书（含人防顶板、底板、墙体、主要出入口车道（或楼梯）及沿途结构构件加强）2．2防空地下室结构设计总说明2．3防空地下室主体结构平面布置及配筋图（含顶、底板、中间楼板、内、外墙、柱、梁等）2．4战时各出入口、连通口、通风口结构详图（比例宜不小于1：50，注明门框墙、临空墙、扩散室等配筋）2．5防空地下室附属结构详图（含主要出入口楼梯、防倒塌棚架、战时使用的电缆井、通风竖井等）3、通风专业3．0人防风施目录3．1防空地下室战时通风设计说明3．2防空地下室战时通风设备材料表3．3战时通风平面图及原理（系统）图3．4战时进排风口部平、剖面图3．5防空地下室通风大样（通用）图3．6柴油电站通风平面图、剖面图及原理（系统）图3．7地下室人防区的平时暖通、空调平面图4、给水排水专业4．0人防水施目录4．1防空地下室战时给水排水设计说明4．2防空地下室战时给水排水主要设备表4．3战时给水排水平面图及系统原理（轴测）图4．4机房、卫生间等的放大平、剖面图4．5防空地下室给水排水大样（通用）图4．6地下室人防区的平时给水排水平面图4．7地下室人防区的平时消防（喷淋、消火栓）平面图4．8如人防层位于负二层及负二层以下时，则还需人防层的上一层平时排水平面图5、电气专业5．0人防电施目录5．1防空地下室电气设计说明5．2防空地下室电气设备材料表5．3防空地下室电气系统图5．4防空地下室电气平、剖面图5．5防空地下室电气控制原理图（非标出图）5．6电站平、剖面布置图5．7电站联络信号原理图5．8地下室人防区的平时动力、照明及消防、弱电平面布置图6、项目的人防工程转换预案文本(注：加粗双下划线标注部分的内容为必须送审的图纸)。

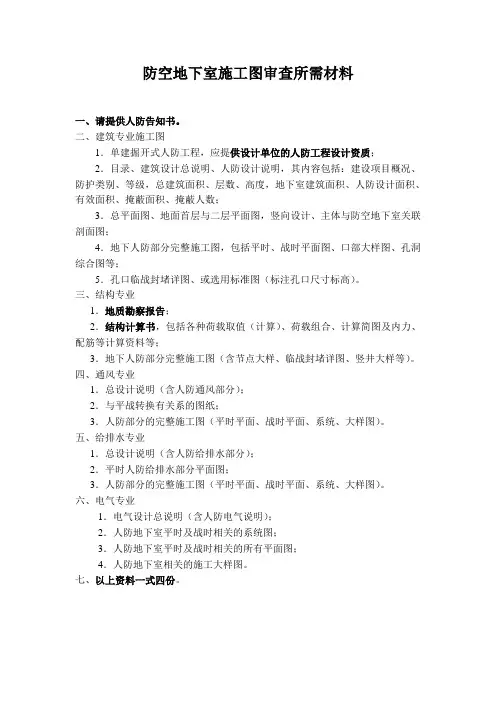

防空地下室施工图审查所需材料
一、请提供人防告知书。

二、建筑专业施工图
1．单建掘开式人防工程，应提供设计单位的人防工程设计资质；
2．目录、建筑设计总说明、人防设计说明，其内容包括：建设项目概况、防护类别、等级，总建筑面积、层数、高度，地下室建筑面积、人防设计面积、有效面积、掩蔽面积、掩蔽人数；
3．总平面图、地面首层与二层平面图，竖向设计、主体与防空地下室关联剖面图；
4．地下人防部分完整施工图，包括平时、战时平面图、口部大样图、孔洞综合图等；
5．孔口临战封堵详图、或选用标准图（标注孔口尺寸标高）。

三、结构专业
1．地质勘察报告；
2．结构计算书，包括各种荷载取值（计算）、荷载组合、计算简图及内力、配筋等计算资料等；
3．地下人防部分完整施工图（含节点大样、临战封堵详图、竖井大样等）。

四、通风专业
1．总设计说明（含人防通风部分）；
2．与平战转换有关系的图纸；
3．人防部分的完整施工图（平时平面、战时平面、系统、大样图）。

五、给排水专业
1．总设计说明（含人防给排水部分）；
2．平时人防给排水部分平面图；
3．人防部分的完整施工图（平时平面、战时平面、系统、大样图）。

六、电气专业
1．电气设计总说明（含人防电气说明）；
2．人防地下室平时及战时相关的系统图；
3．人防地下室平时及战时相关的所有平面图；
4．人防地下室相关的施工大样图。

七、以上资料一式四份。

（建筑工程管理）人民防空地下室施工图设计文件审查要点《人民防空地下室施工图设计文件审查要点》3.1强制性条件《人民防空地下室设计规范》GB50038-2005中第4.1.3、4.1.7、4.9.1、4.11.7、4.11.17条，具体条文从略。

3.2基本规定3.2.1施工图设计文件编制深度1.施工图设计文件的编制深度应符合建筑部《建筑工程设计文件编制深度规定》的相关规定，并应满足国家建筑标准设计图集《防空地下室施工图设计深度要求及图样》08FJ06的要求；图纸表达应符合《房屋建筑制图统一标准》GB/T50001和《建筑结构制图标准》GB/T50105的规定。

2.战时各出入口、连通口、通风口，宜有比例不小于1：50的结构详图，主要表示防护密闭们、密闭门、防爆波活门门框墙位置及配筋，以及扩散室、临空墙、防护单元间隔墙等配筋。

3.采用平站转换设计的防空地下室，应提供转换部位、方法及具体实施措施的施工详图。

4.设计文件应提供本要点附录A中底A.2节规定的内容。

3.2.2设计依据1.防空地下室的防护类别、抗力级别等应与当地人防行政主管部门的批文一致。

2.设计采用的工程建设标准和设计中引用的其他标准（含国家建筑标准设计）应为有效版本。

3.设计采用的地基土的物理力学指标、抗浮设计水位等应与审查合格的《岩土工程勘察报告》一致。

3.2.3结构设计总说明每一项工程应编写一份结构设计总说明，对多子项工程宜编写统一的结构施工图设计总说明。

若防空地下室与其上部的地面建筑为同一个子项，可与地面建筑的结构设计总说明合写，也可专门列一小节，说明地面建筑设计总说明中未包含人防设计的内容。

申报防空地下室施工图设计文件技术性审查时，宜提供供审查使用的防空地下室结构设计总说明。

防空地下室结构设计总说明应包括以下内容。

1、工程概况，包括防空地下室的平时功能、战时功能，防护单元划分及各防护单元的抗力级别等。

2、防空地下室结构设计的主要依据，包括防空地下室结构的安全等级、设计使用年限，遵循的标准、规范，工程地质、水文地质条件，以及地面建筑抗震设计条件等。
