00 汶川地震对建筑结构的启示

《汶川地震震害调查及对建筑结构安全的反思》读后感一《汶川地震震害调查及对建筑结构安全的反思》读后感（一）今天在火车上看了徐有邻大师的上作，虽然总体上看的页数不多，但是还是收获颇丰的，简要总结如下。

这本书最大的特点是通俗易懂，用这个词来形容一本专业性很强的书也许不妥，但确实是这样。

抗震设计理论是庞杂而又枯燥难懂的，但是徐大师此书配了大量图片，论述直截了当，没有很晦涩和抽象的理论叙述，基本上都是从个人观点经过梳理之后直接形成文字，此乃大亮点之一。

书中内容是从作者在汶川地震发生后赶赴第一现场每天的手记整理而来的，因此内容很真实。

震害状况一章中论述了农居房屋、砖混房屋、底框房屋、框架房屋、古建筑、高耸结构几个方面，从每种结构的特点着重论述了几种破坏形态，着实令人深思。

农居房屋是农村特有的产物，大多随意而建，没有任何规范而言。

早期的农居有土坯房、“干打垒”、木屋架、砖砌房等类型，所有这些类型中也只有最后砖砌房最接近规范设计，但是农民盖房的淡漠意识，图省钱，这些房屋大多没有构造柱和圈梁，砖混房屋缺乏构造柱和圈梁的“围箍”作用，就如同堆积木一般，地震来临，轰然倒下，造成人员伤亡。

砖混房屋是汶川地震中倒塌最多的建筑形式。

县城中有很多这样的房子，虽然也在关键部位设置了构造柱，也有圈梁，但是大量预制空心板塌落，造成大量人员伤亡。

最根本的原因是板端构造没按规范设置，胡子筋随意设置，板缝无拉结，板端孔无豆石混凝土浇灌，这些导致预制板就是搁置在梁或墙上，在地震来临，墙体失效倒塌之后，沉重的预制板轰然断裂、塌落，这样的照片在汶川地震中频频可见。

底框结构是抗震不利的一种结构形式，上重下轻，上刚下柔，地震来临时，底部若不能抵抗足够的`地震剪力，将被“拦腰砍断”，然后上边二层变一层，三层变二层。

这对底部往往是大开间、商业集中、人多这些状况造成的损失可想而知。

底框结构底部抗震墙的设置是重中之重，现实中有很多为了过分强调大空间，图省钱，少设抗震墙或不设，甚至还减小柱子截面，这些都是极其危险的行为。

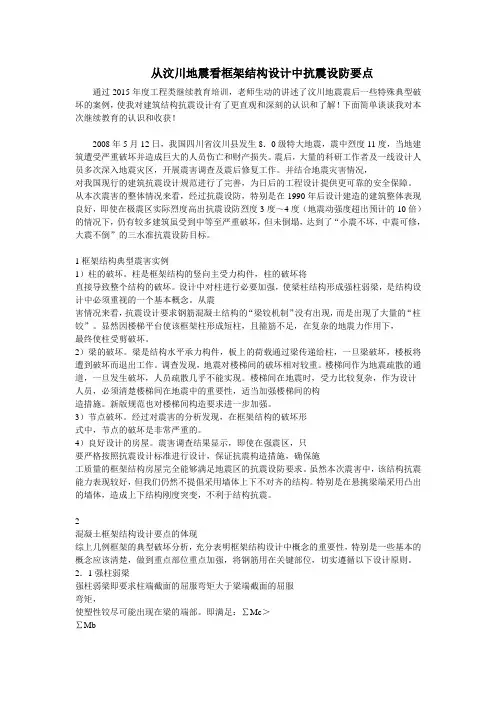

从汶川地震看框架结构设计中抗震设防要点通过2015年度工程类继续教育培训，老师生动的讲述了汶川地震震后一些特殊典型破坏的案例，使我对建筑结构抗震设计有了更直观和深刻的认识和了解！下面简单谈谈我对本次继续教育的认识和收获！2008年5月12日，我国四川省汶川县发生8．0级特大地震，震中烈度11度，当地建筑遭受严重破坏并造成巨大的人员伤亡和财产损失。

震后，大量的科研工作者及一线设计人员多次深入地震灾区，开展震害调查及震后修复工作。

并结合地震灾害情况，对我国现行的建筑抗震设计规范进行了完善，为日后的工程设计提供更可靠的安全保障。

从本次震害的整体情况来看，经过抗震设防，特别是在1990年后设计建造的建筑整体表现良好，即使在极震区实际烈度高出抗震设防烈度3度～4度（地震动强度超出预计的10倍）的情况下，仍有较多建筑虽受到中等至严重破坏，但未倒塌，达到了“小震不坏，中震可修，大震不倒”的三水准抗震设防目标。

1框架结构典型震害实例1）柱的破坏。

柱是框架结构的竖向主受力构件，柱的破坏将直接导致整个结构的破坏。

设计中对柱进行必要加强，使梁柱结构形成强柱弱梁，是结构设计中必须重视的一个基本概念。

从震害情况来看，抗震设计要求钢筋混凝土结构的“梁铰机制”没有出现，而是出现了大量的“柱铰”。

显然因楼梯平台使该框架柱形成短柱，且箍筋不足，在复杂的地震力作用下，最终使柱受剪破坏。

2）梁的破坏。

梁是结构水平承力构件，板上的荷载通过梁传递给柱，一旦梁破坏，楼板将遭到破坏而退出工作。

调查发现，地震对楼梯间的破坏相对较重。

楼梯间作为地震疏散的通道，一旦发生破坏，人员疏散几乎不能实现。

楼梯间在地震时，受力比较复杂，作为设计人员，必须清楚楼梯间在地震中的重要性，适当加强楼梯间的构造措施。

新版规范也对楼梯间构造要求进一步加强。

3）节点破坏。

经过对震害的分析发现，在框架结构的破坏形式中，节点的破坏是非常严重的。

4）良好设计的房屋。

震害调查结果显示，即使在强震区，只要严格按照抗震设计标准进行设计，保证抗震构造措施，确保施工质量的框架结构房屋完全能够满足地震区的抗震设防要求。

从汶川地震谈对建筑抗震设计的认识摘要：本文通过对遭受汶川地震作用下的钢筋混凝土建筑和砌体结构的震害，针对概念设计、构造、未成年人保护、楼梯间等问题，依据《建筑抗震设计规范》（50011-2001）版条文及08年修订版变更条款（以下简称《规范》），结合工作经验，分析原因，浅谈对建筑抗震设计的认识。

关键词：汶川地震概念设计构造未成年人保护楼梯间0 引言2008年5月12日.四川省汶川地区发生8.5级大地震在这次地震中，“89规范”之前的建筑物多数遭受严重破坏，直至倒塌；90年以后建造的建筑大部分作到了“小震不坏，中震可修，大震不倒”的三水准抗震设防目标。

在极震区，有的钢筋混凝土建筑倒塌了，可相邻的砌体结构却“裂而不倒”。

本文依据《规范》，结合工作经验，分析原因，浅谈对建筑抗震设计的认识。

1 抗震设计应重概念、轻精度地震作用计算是依据当地50年设计基准期内超越概率10%的地震烈度对应地震地面运动加速度的设计取值来计算的，原本就是一种数学上的精似计算，想得到精确准确的计算结果是非常困难的。

概念设计是根据地震灾害和工程经验等所形成的基本设计原则和设计思想进行建筑和结构总体布置并确定细部构造的过程。

以达到合理抗震设计的目的。

设计时只靠提高地震作用来提高抗震能力，结构的各构件将需全面增加材料，增加投资，不符和我国国情；而提高抗震措施，着眼于把财力、物力用在增加结构薄弱部位的抗震能力上，是经济而有效的方法。

1.1 结构体系合理《建筑抗震设计规范》第3.5.2条3.5.3条规定，不论是钢筋混凝土结构还是砌体结构，均要求结构体系完整，传力路径明确，但在设计中，为满足建筑师的创新突破，结构设计以拆柱子、开大洞、砌体结构中大量钢筋混凝土构件承重、转角开门窗、楼梯间凹凸于建筑转角等作为代价，结果破坏了结构整体性及传力路径，在地震中率先破坏导至结构失稳坍塌；钢筋混凝土框架结构中，围护墙和隔墙（不包括轻质隔墙）不合理布置，可使结构形成刚度和承载力突变的薄弱部位而引起倒塌，（上下楼层的数量相差很大导致上刚下柔；墙不到柱顶，形成短柱剪切破坏）;目前的学校建筑因建筑构造要求及经济因素等的影响多采用单跨的钢筋混凝土框架结构，在结构抗震计算时，此体系结构对抗震有明显的不利因素，高烈度区的横向层间位移难以满足规范要求而倒塌，1.2 设置多道抗震防线此次地震发现，在高烈度区理论上抗震性能较好的钢筋混凝土结构有倒塌的，而抗震相对较差的的砌体却也有裂而不倒的；甚至个别私人建造的砖木结构的住宅都完好无损；同一地点，同是砌体教学楼，有的损坏严重，甚至倒塌，有的却表现良好。

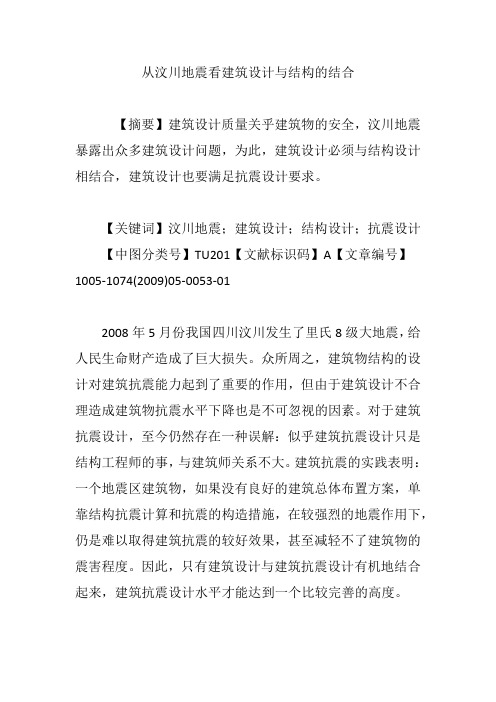

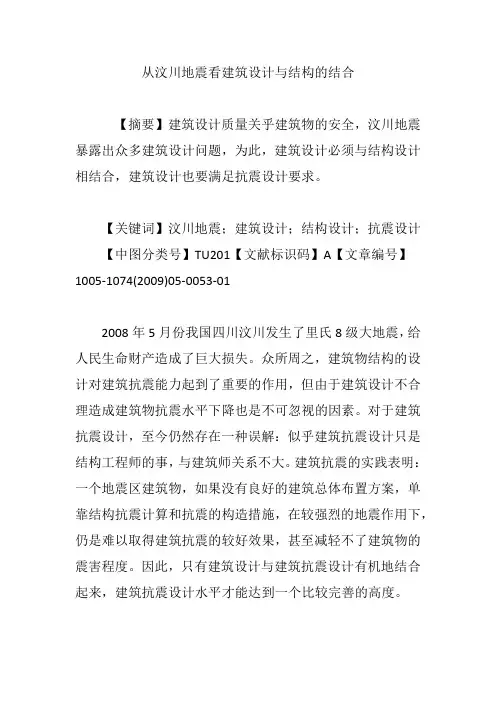

从汶川地震看建筑设计与结构的结合【摘要】建筑设计质量关乎建筑物的安全，汶川地震暴露出众多建筑设计问题，为此，建筑设计必须与结构设计相结合，建筑设计也要满足抗震设计要求。

【关键词】汶川地震；建筑设计；结构设计；抗震设计【中图分类号】TU201【文献标识码】A【文章编号】1005-1074(2009)05-0053-012008年5月份我国四川汶川发生了里氏8级大地震，给人民生命财产造成了巨大损失。

众所周之，建筑物结构的设计对建筑抗震能力起到了重要的作用，但由于建筑设计不合理造成建筑物抗震水平下降也是不可忽视的因素。

对于建筑抗震设计，至今仍然存在一种误解：似乎建筑抗震设计只是结构工程师的事，与建筑师关系不大。

建筑抗震的实践表明：一个地震区建筑物，如果没有良好的建筑总体布置方案，单靠结构抗震计算和抗震的构造措施，在较强烈的地震作用下，仍是难以取得建筑抗震的较好效果，甚至减轻不了建筑物的震害程度。

因此，只有建筑设计与建筑抗震设计有机地结合起来，建筑抗震设计水平才能达到一个比较完善的高度。

1建筑设计质量关乎建筑物的安全建筑设计与结构设计是整个建筑设计过程中的两个最重要的环节，对整个建筑物的外观效果、结构稳定方面起着至关重要的作用。

但也有一种不好的倾向，少数建筑设计师把结构设计摆在从属地位，并要求结构必须服从建筑，应以建筑为主。

许多建筑设计师强调创作的美观、新颖、标新立异，强调创作的最大自由度，然而有些创新的建筑方案却在结构上很不合理甚至无法实现，这无疑给建筑结构的安全带来隐患。

例如，某市地震设防烈度是8度，而且场地平面形状规矩开阔，对建筑平面形状的选型未构成任何限制，但建筑师所设计的某大厦(20多层)，其平面形状是三角形，虽做了切角处理，但切角很小，迎风面仍较大，在水平风力作用下，它受力的效果，即抗弯曲变形和抗侧移的能力比圆形、椭圆形、正方形、正多边形、十字形、工字形、口字形等平面形式的高层建筑要弱很多。

从汶川地震灾害看钢结构在地震区的应用3篇从汶川地震灾害看钢结构在地震区的应用1从汶川地震灾害看钢结构在地震区的应用2008年5月12日，四川汶川发生了一次破坏性极强的地震灾害，造成数万人死亡或失踪，成千上万房屋倒塌。

这次地震给我们敲响了警钟，提醒我们在建造房屋时要更加重视抗震性能。

而钢结构，作为一种新型的轻型建筑体系，具有良好的抗震性能，为地震区的建筑提供了更好的解决方案。

钢结构有着许多优点，比如轻质、强度高、施工方便、可重复利用等，这些优点使其在抗震方面表现尤为突出。

首先，钢结构的重量轻，自重小，是混凝土结构的1/5，与砖木结构相比也轻了很多。

这就是说，对于相同的建筑面积，钢结构所需的基础就可以更小，从而使受震面积更小，所需钢材和混凝土的使用量也更小，降低了成本，提高了抗震能力。

其次，钢结构的强度高，大大减轻了在地震中结构的变形与破坏。

虽然由于钢的刚性大，在强烈地震中仍然会发生破坏，但钢结构有利于控制这样的破坏，避免像混凝土结构一样突然坍塌，能够给人们留出更多逃生时间。

再者，钢结构的施工方便，能够在较短时间内拼装成型，而且已充分的预制装备，不容易出现质量问题，满足现代追求效率的需求。

在汶川地震中，许多钢结构房屋表现出良好的抗震性能，例如成都金牛区的方圆8号、德阳泰康之家等。

这些钢结构的建筑因为具有良好的抗震性能，所以在地震中显示出了钢结构的优越性。

事实证明，采用钢结构设计的建筑因为自重较小、刚度高，能够提高建筑物的抗震性能，并且避免了很多人员和财产的损失。

然而，钢结构的应用还受到了一些限制。

首先，钢材价格较高，造成了建筑成本的提高，一些开发商可能没有考虑到其带来的收益。

其次，钢结构需要专业的施工队伍，对施工人员的技术要求较高，施工难度也比较大。

另外，一些农村地区缺乏对钢结构的认识和了解，致使其应用和推广程度不高。

总的来说，钢结构作为一种新型的轻型建筑体系，具有良好的抗震性能，为地震区的建筑提供了更好的解决方案。

汶川地震建筑震害启示抗震概念设计一、本文概述本文旨在深入探讨2008年汶川地震中建筑震害的教训，并从抗震概念设计的角度提出改进措施。

汶川地震是中国历史上一次极为严重的自然灾害，其破坏力之大、影响范围之广，使得大量建筑物遭受了不同程度的损坏。

这一事件不仅带来了巨大的经济损失，更对人们的生命安全造成了严重威胁。

因此，从汶川地震的建筑震害中汲取教训，对抗震概念设计进行深入研究，对于提高我国建筑结构的抗震性能、保障人民生命财产安全具有重要意义。

本文首先回顾了汶川地震的基本情况，包括地震的震级、烈度以及受灾地区的情况。

接着，分析了地震中建筑物破坏的主要原因，包括建筑结构设计的不足、材料性能的不稳定、施工质量的问题等。

在此基础上，文章重点探讨了抗震概念设计在减少建筑震害中的作用，包括合理的结构选型、优化的材料选择、科学的施工方法等。

文章提出了改进抗震概念设计的建议，以期为我国未来的建筑抗震设计提供参考。

通过本文的研究，我们期望能够更深入地理解抗震概念设计在减少建筑震害中的重要性，为我国的建筑抗震设计提供有益的启示和建议。

我们也期望通过不断的实践和研究，不断提高我国建筑结构的抗震性能，为人民的生命财产安全提供更加坚实的保障。

二、汶川地震建筑震害回顾2008年5月12日，四川省汶川县发生的0级大地震，给中国人民带来了巨大的灾难和损失。

在地震中，大量建筑物遭受了不同程度的震害，其中不乏一些按照现行抗震规范设计的建筑物。

这一事实使得我们必须深入反思和重新审视我们的抗震设计理念和方法。

汶川地震震中所在的映秀镇，大量建筑物遭受了毁灭性的破坏，其中包括一些被认为是按照抗震规范进行设计的建筑。

许多建筑物在地震中出现了严重的倒塌、开裂和变形等现象，给人们的生命和财产安全带来了严重威胁。

震害调查表明，汶川地震中的建筑震害主要表现为以下几个方面：一是建筑物的整体倒塌，这主要是由于结构体系不合理、构件连接不牢固等原因造成的；二是建筑物的局部破坏，如墙体开裂、楼板垮塌等，这主要是由于材料性能不足、构造措施不当等因素引起的；三是建筑物的震后功能失效，如水电设施损坏、电梯停运等，这主要是由于设备设施抗震能力不足导致的。

由汶川地震引发对建筑结构抗震设计的思考作者：刘欣来源：《中国新技术新产品》2010年第08期摘要:汶川大地震对建筑物损害巨大,其原因是多方面的,但原有建筑结构设计安全设置度及抗震设防烈度低是不争的事实,因此,提高建筑结构抗震能力,是我们建筑结构设计及施工人员值得思考的问题。

本文主要是针对影响建筑结构抗震能力的主要因素、建筑结构抗震能力评估方法等内容进行阐述,并提出了提高我国建筑结构抗震能力的措施。

关键词:地震;建筑结构;抗震能力1 影响建筑结构抗震能力的主要因素1.1 建造结构所用的材料及施工质量对于材料而言,我们要明确这样一个道理:地震对结构作用的大小几乎与结构的质量成正比。

一般说在相同条件下,质量大,地震作用就大,震害程度就大;质量小,地震作用就小,震害就小。

所以,在建筑的楼板、墙体、框架、隔断、围护墙以及屋面构件中,广泛采用多孔砖、硅酸盐砌块、陶粒混凝土、加气混凝土板、空心塑料板材、瓦楞铁等轻质材料,将能显著改善建筑的抗震性能。

施工质量的影响是深远的,在整个施工过程中,任何一个环节出现问题,都可能影响建筑结构本身的抗震能力。

施工中造成的材料性能和截面几何特征在一定范围内变动,砂浆强度、混凝土浇筑质量以及延性构造措施在施工中的变动等施工质量问题,对实际结构抗震性能具有重要影响。

1.2 建筑物本身的设计建筑物如果平面布置复杂,致使质心与刚心不重合,在地震作用下产生扭转效应,则会加剧了地震的破坏作用,汶川512地震中,一栋钢筋混凝土结构由于结构平面不规则,在水平地震作用下,结构产生严重扭转效应而破坏倒塌,同时撞坏相邻建筑上部的阳台。

抗震设计中,要求结构平面布置尽可能地使结构的刚心和质心相一致,以减小地震作用下结构产生的扭转效应,对于结构平面布置不规则的房屋应注意偏离结构刚心远端抗震墙或框架柱承载力的验算。

建筑立面应避免头重脚轻,结构重心尽可能的降低,出屋面部分如屋顶的女儿墙、水箱间等,由于根部与下部结构连接薄弱,刚度突变,受鞭梢效应影响严重,在地震时容易率先破坏倾倒;另外,其地震作用通过周边的屋面结构传至下部结构,如屋面结构刚度不够时,在突出屋面结构的下部一定范围内破坏相对集中。

从汶川地震谈建筑结构设计（GuangdongChaozhouArchitectureDesignInstitute，Chaozhou521000，China）摘要：建筑结构关系到建筑的坚固程度，是建筑质量的保障。

每一个设计人员都应该引起足够重视。

在设计工作中设计人员切实贯彻抗震规范的相关内容，保证结构方案的合理性和图纸的规范性。

本文结合汶川大地震一些具体事例对建筑砌体结构设计进行进一步探讨。

Abstract:Buildingstructureisrelatedtothestrengthofconstruction,whichi stheguaranteeofthequalityofconstruction.Everydesignershouldpaysuffici entattentiontoit.Designersshouldimplementtherelevantelementsofseismic codeinthedesigningwork,andensurethatthestructureprogrammeisrationalan dthedrawingisnormative.Inthispaper,designofmasonrystructureisdiscusse d,combinedwithsomespecificcasesinWenchuanearthquake.关键词：地震；结构设计；砌体结构Keywords:earthquake；structuredesign；masonrystructure：TU3：A：1006-4311（2011）10-0092-00引言08年汶川大地震给我们国家带来了巨大灾难，它夺去了近10万人生命，更将大多数建筑化为一片废墟，已经看不出来原来的结构，无数的画面震撼着人们的心灵。

作为一名结构工程师，虽没有亲临现场，但根据多年从事建筑设计工作方面的经验，特从专业技术的角度对5.12地震造成大量房屋倒塌的原因进行分析，仅供参考。

广东土木与建筑GUANGDONG ARCHITECTURE CIVIL ENGINEERING 2008年10月第10期OCT 2008No．105.12汶川大地震给我国带来了巨大的灾难，作为结构工程师，满目疮痍的倒塌建筑在给我们带来巨大痛苦的同时，也引发了我们对建筑结构抗震性能设计的深思。

结合地震现场大量的震害调查与图片，我们可以得出这样的认识，即良好的延性设计和抗倒塌设计对于结构的抗震性能是极其重要的，只要房屋不发生倒塌，则无论其结构遭受多么严重的破坏，也能很大程度上保证人员生还，若房屋倒塌则人员伤亡惨重，两者有着本质的区别。

1汶川地震的震害概况1.1简易的村民住宅①木结构破坏小；②砖木结构破坏较多；③砖墙预制板结构破坏最多。

分析其原因，主要是木结构房屋延性好，重量轻，地震作用小，且木结构连接多以齿钉连接和榫头连接为主，此种连接成为塑性铰，作为一种耗能结构，有利于抗震；而对于砖木结构及砖墙预制板结构而言，由于未设圈梁和构造柱，墙体之间无拉结筋，且自重较大，地震作用大，易发生倒塌性破坏。

1.2砌体结构⑴应设置构造柱和圈梁。

我们看到按规范设置构造柱、圈梁的砌体结构房屋较少发生倒塌，或是裂而不倒；但四川地震灾区有很多砌体结构房屋有圈梁而无构造柱甚至无圈梁的，震后大量倒塌。

⑵梁与板之间应锚固良好。

拥有良好锚固的梁、板、预制板等虽有断裂或破坏，但因锚固好，故不塌落和伤人。

尤其是预制板，其端头钢筋严格按图集锚固的则较少塌落。

⑶梁端搁置在墙上应减小偏心，且梁下加梁垫，力的传递应简洁直接。

梁偏心或梁下无梁垫的，力的传递路线曲折，本次地震破坏则非常严重。

⑷冷加工钢筋不能采用预应力筋，因其延性太差，均匀伸长率仅约2%，易脆断。

此次地震很多预制板断裂，多因冷加工钢筋作为预制板的预应力筋，破坏无预兆，造成大量预制板断裂。

⑸砖墙破坏多呈单向斜裂缝或Y 形缝，X 型裂缝则较少，其原因主要是地震波往复作用时，第1波导致破坏时墙已裂开，不是整体，故较少形成X 缝。
