单片机应用系统的接口设计

单片机原理及应用系统设计单片机原理及应用系统设计单片机（Microcontroller，简称MCU）是集成了微处理器、存储器、输入/输出接口及其他功能模块的一种集成电路芯片，其内部包含了CPU、RAM、ROM、定时器/计数器、串口、ADC/DAC、中断控制器等多个功能模块，可用于控制系统、数据采集、嵌入式系统、家用电器、汽车电子等许多领域中。

单片机的组成结构主要包括中央处理器（CPU）、存储器（ROM、RAM、EEPROM）、输入/输出接口（I/O）、时钟/定时器、中断/外部中断、串口通信、模拟输入/输出等模块。

其中，中央处理器是单片机的“心脏”，它执行单片机内部各种指令，进行逻辑运算、算术运算等操作；存储器用来存储程序和数据，ROM主要存储程序代码，RAM用来存储程序运行时所需的数据和临时变量；输入/输出接口是单片机和外部设备（如LED、LCD、继电器等）的链接带，通过输入输出接口可以实现单片机对外部设备的控制和监测；时钟/定时器用来产生精确定时信号，对于实时控制、时间测量、定时定量控制等应用非常重要；中断/外部中断是单片机的一种高效机制，在单片机运行过程中，如碰到紧急事件需要优先处理，可以启用中断机制，优先处理中断程序；串口通信用来实现单片机与另一台设备之间的通信功能，是单片机进行通信应用中较常用的接口；模拟输入/输出可实现单片机对外部采集信号的转换。

单片机的应用系统设计是单片机在应用领域中所体现出来的具体项目，包括了硬件和软件两个方面的内容。

硬件设计主要包括单片机的选型、外设的选择、电源设计、信号输入/输出设计等；软件设计则主要是对单片机进行编程，构造出相应的应用程序，实现对硬件系统的控制。

单片机在嵌入式系统中应用非常广泛，包括家用电器、工业自动化、汽车电子、医疗器械、安防监控等多个领域。

在家用电器中，单片机能够实现家电的自动控制、显示、调节等多种功能，如洗衣机控制、空调控制、电磁灶控制、电子钟表控制等；在工业自动化中，单片机的功能应用更为广泛，应用于生产线的控制、物流系统的管理、环保系统的监测、电子银行等多个领域；在汽车电子中，单片机的功能主要体现在行车电子控制系统、车载音响、泊车雷达系统等方面，具有多种控制、监测、显示、操作等功能；在医疗器械领域中，单片机主要应用于病人监测、给药控制、设备控制等多个方面，通过单片机系统的运行，实现对病情的掌控；在安防监控领域中，单片机系统具备事件监测、报警输出、视频监视等多种功能，使得安防系统可以实现更加精确、高效、智能的控制。

单片机中的数字输入输出接口设计原理数字输入输出（Digital Input Output，简称DIO）是单片机中常用的一种基本接口类型。

单片机通过数字IO口与外部设备进行数据交互，实现控制和通信功能。

本文将介绍数字输入输出接口的设计原理和基本工作原理。

一、数字输入输出接口概述数字输入和输出接口是单片机与外部设备进行数据交互的重要手段。

数字输入主要用于读取外界的状态信息，数字输出则用于控制外部设备。

数字输入/输出接口通常由两部分组成：引脚配置和控制寄存器。

引脚配置：单片机的每一个引脚都可以配置为输入或输出。

当引脚被配置为输入时，它可以读取外部设备的电平或状态信息。

当引脚被配置为输出时，它可以输出控制信号或数据给外部设备。

控制寄存器：控制寄存器用于配置引脚的相关属性和工作模式。

通过写入特定的数值到控制寄存器，可以设置引脚的工作模式、电平状态和其他属性。

控制寄存器的位定义了不同的功能，每个位代表着一个特定的控制信号。

二、数字输出接口设计原理数字输出接口用于向外部设备发送控制信号或数据。

通过配置引脚为输出模式并设置相应的控制寄存器，可以实现数字输出。

数字输出接口的设计原理主要包括以下几个方面：1. 引脚配置：首先需要选择适当的引脚作为输出口。

引脚应具备输出功能，并且能够满足所需的电流和电压要求。

通常情况下，单片机的引脚可配置为不同的输出模式，如推挽输出、开漏输出等。

2. 输出模式选择：根据实际需求，选择适当的输出模式。

推挽输出模式可以提供高的输出电流能力，适用于直接驱动负载；开漏输出模式则适用于需要外接电阻上拉的情况。

对于需要输出PWM信号的情况，可以选择PWM输出模式。

3. 控制寄存器设置：配置输出引脚的相关属性和参数。

控制寄存器包括输出模式、输出状态选择、输出电平控制等。

通过写入相应的数值到控制寄存器，设置输出引脚的工作模式和电平状态。

4. 输出电平控制：根据需要，设置输出引脚的电平状态。

输出引脚可以输出高电平（1）或低电平（0），控制寄存器中的特定位用于选择输出电平。

单片机数字输入输出接口扩展设计方法单片机作为一种常见的微控制器，其数字输入输出接口的扩展设计方法是我们在电子工程领域中经常遇到的任务之一。

在本文中，我们将讨论单片机数字输入输出接口的扩展设计方法，并探讨其中的原理和应用。

在单片机系统中，数字输入输出（I/O）接口在连接外围设备时起着至关重要的作用。

通过扩展数字 I/O 接口可以为单片机系统提供更多的输入输出通道，从而提高系统的功能和性能。

下面将介绍几种常见的单片机数字 I/O 接口扩展设计方法。

1. 并行输入输出接口扩展并行输入输出接口扩展是最常见和直接的扩展方法之一。

通常，单片机的内部I/O口数量有限，无法满足一些复杂的应用需求。

通过使用外部并行输入输出扩展芯片，可以将单片机的I/O口扩展到更多的通道，同时保持高速数据传输。

这种方法可以使用注册器和开关阵列来实现数据的输入和输出。

2. 串行输入输出接口扩展串行输入输出接口扩展是一种节省外部引脚数量的方法。

使用串行输入输出扩展器，可以通过仅使用几个引脚实现多个输入输出通道。

这种方法适用于具有较多外设设备且外围设备数量有限的应用场景。

通过串行接口（如SPI或I2C）与扩展器通信，可以实现高效的数据传输和控制。

3. 矩阵键盘扩展矩阵键盘扩展是一种常见的数字输入接口扩展方法。

很多应用中，需要通过键盘输入数据或控制系统。

通过矩阵键盘的使用，可以大大减少所需的引脚数量。

通过编程方法可以实现键盘按键的扫描和解码，从而获取用户输入的数据或控制信号。

4. 脉冲编码调制（PCM）接口扩展脉冲编码调制是一种常见的数字输出接口扩展方法。

它通过对数字信号进行脉冲编码，将数字信号转换为脉冲信号输出。

这种方法适用于需要输出多个连续的数字信号的应用，如驱动器或步进电机控制。

通过适当的电路设计和编程，可以实现高效的数字信号输出。

5. PWM（脉冲宽度调制）接口扩展PWM接口扩展是一种常用的数字输出接口扩展方法。

PWM技术通过改变信号的脉冲宽度来实现模拟信号输出。

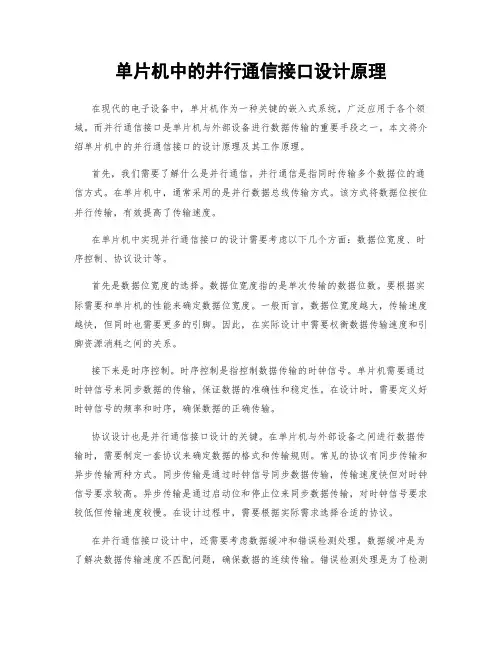

单片机中的并行通信接口设计原理在现代的电子设备中，单片机作为一种关键的嵌入式系统，广泛应用于各个领域。

而并行通信接口是单片机与外部设备进行数据传输的重要手段之一。

本文将介绍单片机中的并行通信接口的设计原理及其工作原理。

首先，我们需要了解什么是并行通信。

并行通信是指同时传输多个数据位的通信方式。

在单片机中，通常采用的是并行数据总线传输方式。

该方式将数据位按位并行传输，有效提高了传输速度。

在单片机中实现并行通信接口的设计需要考虑以下几个方面：数据位宽度、时序控制、协议设计等。

首先是数据位宽度的选择。

数据位宽度指的是单次传输的数据位数。

要根据实际需要和单片机的性能来确定数据位宽度。

一般而言，数据位宽度越大，传输速度越快，但同时也需要更多的引脚。

因此，在实际设计中需要权衡数据传输速度和引脚资源消耗之间的关系。

接下来是时序控制。

时序控制是指控制数据传输的时钟信号。

单片机需要通过时钟信号来同步数据的传输，保证数据的准确性和稳定性。

在设计时，需要定义好时钟信号的频率和时序，确保数据的正确传输。

协议设计也是并行通信接口设计的关键。

在单片机与外部设备之间进行数据传输时，需要制定一套协议来确定数据的格式和传输规则。

常见的协议有同步传输和异步传输两种方式。

同步传输是通过时钟信号同步数据传输，传输速度快但对时钟信号要求较高。

异步传输是通过启动位和停止位来同步数据传输，对时钟信号要求较低但传输速度较慢。

在设计过程中，需要根据实际需求选择合适的协议。

在并行通信接口设计中，还需要考虑数据缓冲和错误检测处理。

数据缓冲是为了解决数据传输速度不匹配问题，确保数据的连续传输。

错误检测处理是为了检测数据传输中的错误，保证数据的准确性。

常见的错误检测处理方式包括奇偶校验、CRC校验等。

另外，还需要考虑电气特性的匹配。

单片机与外部设备之间的通信接口需要考虑电平匹配、功耗匹配等问题。

在设计过程中，需要根据实际情况选择合适的电气特性参数。

最后，我们需要注意并行通信接口的物理连接。

单片机与外部设备的SPI接口设计与实现1.引言单片机与外部设备的通信是嵌入式系统设计中的重要环节。

SPI（Serial Peripheral Interface）是一种常用的串行通信协议，用于实现单片机与外设之间的数据传输。

本文将探讨单片机与外部设备之间的SPI接口设计与实现。

2.SPI接口简介SPI接口是一种同步的数据总线协议，通常由一个主设备和一个或多个从设备组成。

SPI接口包含四个信号线：时钟线（SCK）、主输出从输入线（MISO）、主输入从输出线（MOSI）和片选线（SS）。

通过时钟线的同步操作，主设备可以与从设备进行双向数据传输。

3.SPI接口的工作原理SPI接口的工作原理如下：首先，主设备通过片选线选择从设备，并将数据发送到MOSI线上；随后，主设备通过时钟线提供时钟信号，从而同步数据的传输；同时，从设备将数据通过MISO线发送给主设备；最后，主设备将片选线置高，表示数据传输结束。

4.SPI接口的硬件设计在实现SPI接口的硬件设计时，需要考虑以下几个方面：4.1 片选线的设计片选线的数量由从设备的数量决定。

如果只有一个从设备，可以直接连接到片选线上。

如果有多个从设备，需要使用多个片选线，并通过逻辑门进行选择。

4.2 时钟线的设计时钟线的频率由主设备的时钟频率决定。

需要根据从设备的要求，选择适当的时钟频率。

时钟频率过高可能导致数据传输出错，过低可能导致传输速度较慢。

4.3 数据线的设计数据线包括主输出从输入线（MISO）和主输入从输出线（MOSI）。

需要根据从设备的要求，确定数据线的数量和宽度。

通常，每个从设备都需要一个MISO线和一个MOSI线。

5.SPI接口的软件实现在单片机中实现SPI接口的软件需要编写相应的驱动程序。

以下是SPI接口软件实现的基本步骤：5.1 硬件初始化首先，需要初始化单片机的IO口，并设置片选线等相应的引脚。

5.2 时钟设置根据从设备的时钟要求，设置单片机相应的时钟频率。

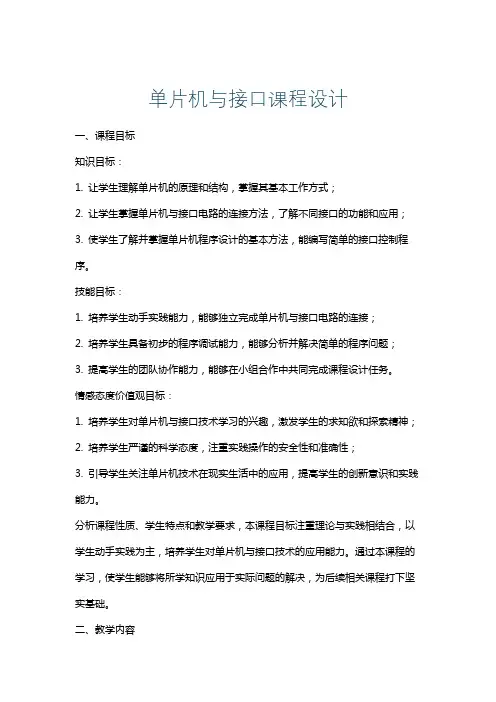

单片机与接口课程设计一、课程目标知识目标：1. 让学生理解单片机的原理和结构，掌握其基本工作方式；2. 让学生掌握单片机与接口电路的连接方法，了解不同接口的功能和应用；3. 使学生了解并掌握单片机程序设计的基本方法，能编写简单的接口控制程序。

技能目标：1. 培养学生动手实践能力，能够独立完成单片机与接口电路的连接；2. 培养学生具备初步的程序调试能力，能够分析并解决简单的程序问题；3. 提高学生的团队协作能力，能够在小组合作中共同完成课程设计任务。

情感态度价值观目标：1. 培养学生对单片机与接口技术学习的兴趣，激发学生的求知欲和探索精神；2. 培养学生严谨的科学态度，注重实践操作的安全性和准确性；3. 引导学生关注单片机技术在现实生活中的应用，提高学生的创新意识和实践能力。

分析课程性质、学生特点和教学要求，本课程目标注重理论与实践相结合，以学生动手实践为主，培养学生对单片机与接口技术的应用能力。

通过本课程的学习，使学生能够将所学知识应用于实际问题的解决，为后续相关课程打下坚实基础。

二、教学内容1. 单片机原理与结构：介绍单片机的基本组成、工作原理，重点讲解CPU、存储器、输入输出接口等部分的功能和相互关系。

教材章节：第一章 单片机概述。

2. 单片机接口技术：讲解并演示常用的接口电路，如并行接口、串行接口、定时器/计数器接口等，分析各接口的特点和应用场景。

教材章节：第二章 单片机接口技术。

3. 程序设计基础：教授单片机程序设计的基本语法、流程控制和编程技巧，使学生能够编写简单的接口控制程序。

教材章节：第三章 单片机程序设计。

4. 实践操作：安排学生进行单片机与接口电路的连接、程序下载与调试，巩固所学知识，提高动手能力。

教材章节：第四章 实践操作。

5. 课程设计与案例分析：组织学生进行小组合作，完成课程设计任务，分析并解决实际问题，提高学生的综合应用能力。

教材章节：第五章 课程设计与案例分析。

教学内容安排和进度：本课程共计10课时，其中理论教学4课时，实践操作4课时，课程设计与分析2课时。

单片机原理及应用系统设计单片机是一种集成电路芯片，其中包含了微处理器、存储器、输入输出接口等功能模块。

它具有体积小、功耗低、性能高、可编程性强等特点，被广泛应用于各种电子设备和嵌入式系统中。

单片机原理和应用系统设计主要包括以下几个方面：1. 单片机的基本原理：单片机通常由CPU、存储器和外设接口等组成。

CPU负责执行指令，存储器用于储存指令和数据，外设接口用于与外部设备的连接。

2. 单片机的编程：单片机可以通过编写程序来实现各种功能。

常用的编程语言有汇编语言和高级语言（如C语言）。

编程时，需要先了解单片机的指令集和寄存器等硬件特性，然后使用适当的编译器将程序转换成机器码，最后通过下载工具将程序下载到单片机中执行。

3. 单片机应用系统的设计方法：在设计单片机应用系统时，首先需要明确系统的功能需求和硬件资源限制。

然后，依据需求选择适当的单片机型号，并设计硬件电路连接与外设接口。

接着，进行软件设计，编写相应的程序。

最后，通过仿真和测试验证系统的功能和性能。

4. 单片机应用系统案例：单片机在各个领域都有广泛的应用。

以家电控制为例，可以通过单片机设计实现智能家居系统。

通过单片机控制开关、传感器、驱动器等，实现家电设备的自动控制和远程控制，提高生活的便利性和舒适度。

5. 单片机的优点和挑战：单片机具有体积小、功耗低、成本低、可编程性强等优点，使得它在嵌入式系统中得到广泛应用。

但单片机的资源有限，编程和调试难度较大，对程序的效率和硬件资源的合理利用要求较高。

综上所述，单片机原理及应用系统设计涉及到单片机的原理、编程、应用系统设计方法、案例等方面内容。

掌握这些知识，可以帮助我们更好地理解和应用单片机技术，实现各种电子设备和嵌入式系统的设计与开发。

单片机原理接口及应用单片机是一种集成电路芯片，包含了中央处理器、存储器和各种输入输出接口等基本组成部分。

单片机通过其接口与外部设备进行通信，实现各种应用。

1. 数字输入输出接口(Digital I/O Interface):单片机通过数字输入输出接口连接外部设备。

通过设置相应的寄存器和引脚配置，单片机可以读取外部器件的状态，并且能够控制外部器件的输出信号。

数字输入输出接口常用于连接开关、LED、蜂鸣器等设备。

2. 模拟输入输出接口(Analog I/O Interface):单片机的模拟输入输出接口可以将模拟信号转换为数字信号，或将数字信号转换为模拟信号。

通过模拟输入输出接口，单片机可以实现模拟信号的采集和输出，例如连接温度传感器、光电传感器等。

3. 串口接口(Serial Interface):串口接口是单片机与外部设备进行数据传输的重要接口。

单片机通过串口接口可以与计算机或其他单片机进行通信。

串口的通信速度和传输协议可以根据具体需求进行设置。

4. I2C总线接口(I2C bus Interface):I2C总线接口是一种常用的串行通信协议，具有多主机、多从机的特点。

单片机通过I2C总线接口可以与各种器件进行通信，如传感器、实时时钟等。

5. SPI接口(Serial Peripheral Interface):SPI接口是一种高速同步串行通信接口，常用于单片机与外部存储器、显示器和其他外设的连接。

SPI接口可以实现全双工通信，具有高速传输的优势。

6. 中断接口(Interrupt Interface):中断是单片机处理外部事件的一种方式。

通过中断接口，单片机可以响应来自外部设备的信号，并及时处理相应的事件，提高系统的实时性。

以上是单片机的一些常用接口及其应用。

不同的单片机具有不同的接口类型和功能，可以根据具体的应用需求选择合适的单片机型号。

单片机中的USB接口设计原理及应用分析USB（Universal Serial Bus）是一种用于电脑与外围设备之间进行通信和数据传输的标准接口。

它具有简化连接过程、高速传输能力和广泛的应用范围等优点，因此在现代电子设备中得到了广泛应用。

本文将介绍单片机中的USB接口设计原理及其应用分析。

一、USB接口设计原理1.1 USB接口的基本原理USB接口由主机（Host）和设备（Device）组成。

主机负责控制和管理通信过程，而设备则执行主机的指令。

USB接口采用了一种主从式架构，主机为USB控制器，设备为USB设备。

数据通过USB总线进行传输。

1.2 USB接口的硬件设计USB接口的硬件设计主要包括物理层和电气层。

物理层主要涉及连接器的设计和布线，电气层则规定了电压、电流和信号传输的规范。

物理层设计包括USB连接器的选型和布线方式。

USB接口常用的连接器有A 型、B型、C型等。

布线方式主要包括了信号线的长度控制和阻抗匹配等。

在布线中要尽量避免串扰和干扰，以保证数据的完整性和可靠性。

电气层设计包括了供电电源的选择和数据信号的传输规范。

USB接口规定了数据传输的速率和电平，一般有低速、全速、高速和超速四种传输速率。

同时还规定了电压和电流的规范，以及USB总线上的阻抗等。

1.3 USB接口的协议设计USB接口通信采用了一种特定的协议，包括传输层和报文层。

传输层负责数据的传输和流控，报文层则负责数据的封装和解封装。

传输层设计了数据的传输方式，包括同步传输和异步传输。

同步传输适用于大容量的数据传输，而异步传输适用于低速的数据传输。

流控机制可以控制数据的传输速率，以避免数据的丢失和错误。

报文层设计了数据的封装和解封装方式，包括数据的格式和差错检测。

USB接口规定了数据的格式和帧结构，以在有效载荷中传输数据。

同时还采用了差错检测机制，以保证数据的完整性。

二、USB接口的应用分析2.1 USB接口在嵌入式系统中的应用USB接口在嵌入式系统中得到了广泛的应用，例如智能家居、工业控制、智能穿戴设备等。

USB接口在单片机系统中的应用实践与优化USB（Universal Serial Bus）（通用串行总线）接口是一种用于计算机和外部设备之间进行数据传输和通信的标准接口。

在单片机系统中，USB接口的应用逐渐得到广泛应用并快速发展。

本文将介绍USB接口在单片机系统中的应用实践以及针对其优化的一些方法和技巧。

USB接口的应用实践起初主要是在个人计算机和外部设备之间进行数据传输，然而，随着单片机内部资源的不断增加和成本的不断降低，USB接口在单片机系统中的应用逐渐增多。

在实践中，USB接口在单片机系统中的应用主要体现在以下几个方面：1. 数据传输：单片机经过USB接口与外部设备进行数据传输，可以实现快速、稳定的数据传输。

例如，可以通过USB接口将单片机与电脑连接，实现数据的读取和写入，用于程序的下载、数据的采集等。

2. 外设控制：USB接口可以连接各种外部设备，如键盘、鼠标、打印机等。

通过单片机与USB接口的结合，可以实现对这些外部设备的控制。

例如，可以通过单片机控制USB接口与打印机进行数据传输，实现打印功能。

3. 通信功能：USB接口支持实时数据传输，可以方便地实现与其他设备之间的通信。

单片机可以通过USB接口与其他设备进行通信，如与传感器进行数据交互、与上位机进行通讯等。

针对USB接口在单片机系统中的应用，我们可以采取一些优化方法和技巧，以提高系统的性能和稳定性。

下面是一些常见的优化方法：1. 选用合适的USB芯片：不同的USB芯片有不同的性能和功能特点，选用合适的USB芯片对系统的性能和稳定性有着重要的影响。

在选择USB芯片时，需要考虑芯片的数据传输速度、功耗和支持的USB协议等因素。

2. 合理设计电路：USB接口涉及到电路设计，合理的电路设计可以提高系统的抗干扰能力和稳定性。

例如，可以采用差分线传输方式来减小传输的干扰和噪声。

3. 优化软件设计：软件部分也是需要优化的关键点。

通过合理的软件设计，可以提高系统的性能。

单片机中的模拟输入输出接口设计与应用概述单片机是一种集成了处理器、存储器和各种外设功能的集成电路，广泛应用于嵌入式系统中。

在实际应用中，模拟输入输出（Analog Input/Output，简称为AI/AO）是单片机常用的功能之一。

模拟输入输出接口用于将模拟信号转换为数字信号或将数字信号转换为模拟信号，从而实现单片机与外部模拟设备的互联。

本文将介绍单片机中的模拟输入输出接口的设计与应用。

一、模拟输入输出的作用与特点1. 作用：模拟输入输出接口可将模拟量与单片机进行连接，实现模拟量信号的输入和输出，为系统提供更精确的数据。

2. 特点：- 模拟输入输出接口可以实现模拟信号与数字信号之间的转换。

- 模拟输入输出接口通常采用模数转换器（ADC）和数模转换器（DAC）实现模拟信号的采样和重构。

- 模拟输入输出接口的精度和分辨率直接影响系统的测量和控制精度。

二、模拟输入与数字输出接口的设计与应用1. 模拟输入接口设计与应用模拟输入接口常使用模数转换器（ADC）实现。

ADC将外部模拟信号转换为相应的数字信号，单片机可以通过读取数字信号来获取模拟输入量的值。

以下是模拟输入接口的设计与应用步骤：（1）选择合适的ADC型号：根据系统需求，选择合适的ADC型号。

选型时要考虑采样率、分辨率、电平范围和功耗等因素。

（2）接线：将模拟信号与ADC输入引脚相连。

通常，需要使用模拟信号调理电路（如信号调理电路和滤波器）来满足输入要求。

（3）配置寄存器：根据单片机的技术手册，配置ADC寄存器，设置采样频率、参考电压、输入通道等参数。

（4）采样和转换：通过编程，触发ADC进行采样和转换。

读取ADC结果寄存器，获取模拟输入量的数值。

（5）数据处理与应用：根据需要，对获取的模拟输入量进行进一步处理，如信号滤波、数据补偿等。

可以将模拟输入量用于系统的测量、控制、报警等功能。

2. 数字输入与模拟输出接口的设计与应用数字输入与模拟输出接口通常使用数模转换器（DAC）来实现。

单片机接口技术的特点与应用设计摘要本文首先介绍了单片机接口技术的特点，之后对ps/2鼠标接口单片机设备进行扩展，主要完成了串口转ps/2鼠标硬件和软件结构设计。

关键词单片机；接口技术；ps/2中图分类号tp39 文献标识码a 文章编号 1674-6708（2011）44-0208-02接口是指各种不同特性部件的相互交接部分。

对于单片机，cpu 与其它外围电路和部件相互交接的部分就是接口。

接口又分为和软件部分硬件部分。

接口软件则是指为实现信息交换而设计的程序；硬件接口是指两个部件实体之间的连线和逻辑电路。

在现在所掌握的技术条件下，硬件接口都必须得到相应的接口软件的支持。

1 单片机接口技术的特点单片机本身已经具备了一些常用的功能部件，而且我们知道单片机的应用主要是面向测控系统，因此，与通用计算机的接口技术相比较，单片机的接口技术有以下特点。

1）单片机的接口往往更侧重于人机接口和控制接口。

通用微机的人机界面是标准键盘和显示器，较之单片机的人机接口要复杂，同时功能也强得多。

pc机的键盘本身就是一个单片机系统，可以对100多个键进行扫描，并具有消除抖动和重键处理等功能。

另外，通用计算机不是面向测控应用的，因此通常不具备测控接口。

如果需要，也必须使用扩展板；2）单片机的接口往往都是由用户自行设计的，而且不会有统一的标准和规格。

而且同一种功能也可以采用不同的接口设计方案。

而对于通用微型计算机的接口部件一般是已经设计好的，用户也只能使用它所提供的功能，却不能更改其原有的设计。

因此，单片机的接口设计往往需要更多的技巧和经验；3）单片机应用系统的规模通常都比较小，存储器的容量也不大。

因此，很少采用大容量的存储器，而且通常只采用静态存储器，很少采用动态存储器。

另外，也很少采用外部存储器（软盘、硬盘等）。

而在通用微型计算机中，通常都采用大容量的动态存储器，软盘和硬盘更是必不可少的大容量的外部存储器。

2 单片机接口技术的应用——ps/2接口技术作为一个出现较早的输入接口，基于ps/2的开发技术已经相当成熟，但是这些成熟的技术主要掌握在部分主板开发商和鼠标键盘开发商手上。

单片机接口硬件设计流程与实践经验总结概述：在单片机系统中，接口硬件设计是整个系统设计中至关重要的一部分。

一个良好的接口硬件设计能够确保单片机与外部设备之间的正常通信和数据交换。

本文将对单片机接口硬件设计流程与实践经验进行总结，并分享一些关键经验和注意事项。

1. 硬件设计流程：1.1 确定接口要求：在开始设计之前，首先需要明确定义接口的功能和要求。

包括数据传输速率、数据位宽、通信协议、引脚定义等等。

单片机与外部设备的接口方式有很多种，如串口、并行口、SPI、I2C等。

根据实际需求选择合适的接口方式。

1.2 选择合适的外部设备：根据接口要求，选择合适的外部设备。

确保外部设备能够满足单片机的通信需求，并具备必要的适配电路、滤波电路等。

1.3 硬件原理图设计：根据接口要求和外部设备选型，进行硬件原理图的设计。

包括引脚连线、电源电压和电流的供应、适配电路的设计等。

一般而言，保持引脚布局的紧凑性和规范性，有利于提高系统的可靠性和抗干扰能力。

1.4 PCB设计与布局：根据硬件原理图进行PCB设计与布局。

合理布局元件，减少信号线的长度和交叉，以降低信号串扰和噪声干扰。

注意引脚的分布情况，避免干扰引脚和被干扰引脚的相邻布局。

同时，注意维持必要的电源和地面平面，以提高系统的抗干扰能力。

1.5 打样与测试：完成PCB设计后，进行样板的制作与测试。

通过样板测试，可以验证硬件设计的可靠性和性能指标是否符合要求。

对于一些应用较为关键的接口，如高速数据传输接口，还可以进行信号完整性测试，来判断系统的工作稳定性和可靠性。

2. 实践经验和注意事项：2.1 引脚定义和保护：在设计接口硬件时，确保正确定义引脚功能，避免出现引脚连接错误。

此外，还应考虑引脚的过电压和过电流保护，通过外部电阻、熔丝等措施来保护单片机和外部设备。

2.2 信号滤波和防抖：在接口硬件设计中，为保证信号的稳定性和可靠性，需要进行信号滤波和防抖处理。

常见的处理方法包括使用滤波电容、RC低通滤波器、触发器等。

单片机的输入／输出接口设计与实现方法单片机的输入/输出接口设计与实现方法概述：单片机作为嵌入式系统的核心组件，用于控制和处理外部设备的输入和输出。

输入/输出接口的设计和实现是单片机应用中的重要环节。

本文将介绍单片机输入/输出接口的设计原理与实现方法，包括数字输入/输出接口和模拟输入/输出接口两个方面。

一、数字输入/输出接口设计与实现方法：1. 输入接口设计：数字输入接口主要包括开关输入和按键输入。

开关输入一般采用继电器或者开关电路进行连接，可以通过读取端口的电平状态来获取开关的状态信息。

按键输入通常采用矩阵按键的方式，通过扫描矩阵按键的行列，可以实现多个按键的输入。

2. 输出接口设计：数字输出接口可以用于控制各种外部设备，如LED灯、继电器等。

通过设置端口的电平状态，可以实现对外部设备的控制。

常用的数字输出方式包括推挽输出、开漏输出和PWM输出。

3. 实现方法：数字输入/输出接口的实现方法主要有两种：基于端口操作和基于中断。

基于端口操作一般通过读写特定的端口来实现输入和输出功能。

基于中断的实现方法可以通过设置中断触发条件来实现对输入信号的响应，提高系统的实时性和效率。

二、模拟输入/输出接口设计与实现方法：1. 模拟输入接口设计：模拟输入接口主要用于接收模拟量信号，如电压、电流等。

常用的模拟输入接口包括模数转换器（ADC）和电压比较器。

ADC将模拟信号转换为数字信号，可用于采集传感器信号等。

电压比较器常用于判断电压信号是否超过某一门限值。

2. 模拟输出接口设计：模拟输出接口主要用于输出模拟量信号，如驱动电机、显示器等。

常用的模拟输出接口包括数字模拟转换器（DAC）和电流输出接口。

DAC将数字信号转换为模拟信号，可用于驱动各种模拟设备。

电流输出接口可以通过改变电流值来实现对设备的控制。

3. 实现方法：模拟输入/输出接口的设计与实现通过模数转换器和数字模拟转换器来实现。

可以根据具体需求选择合适的模数转换器和数字模拟转换器，通过编程设置相关参数，实现对模拟信号的采集和输出。

单片机中的I2C总线接口设计原理及应用I2C（Inter-Integrated Circuit）是一种串行通信协议，广泛应用于单片机系统中的外设设备间的通信。

本文将介绍I2C总线接口的设计原理及应用，包括原理介绍、硬件设计要点、软件实现以及应用案例等。

一、I2C总线接口的原理介绍I2C总线是由飞利浦（Philips）公司于上世纪80年代提出的一种串行通信协议，它使用两根线（SDA和SCL）进行数据和时钟的传输。

其中，SDA线用于数据传输，SCL线用于时钟同步。

I2C总线接口的原理非常简洁，主要分为两个角色：主设备（Master）和从设备（Slave）。

主设备负责控制总线的访问和数据的传输，而从设备则响应主设备的指令，并将数据发送给主设备。

在I2C总线上，每个设备都有一个唯一的7位或10位地址。

主设备通过发送起始信号和目标设备的地址来选择与之通信的从设备。

通信的开始由主设备发送起始信号（Start），结束由主设备发送停止信号（Stop）。

数据传输过程中，起始信号和停止信号的边沿触发时机非常重要。

起始信号是在时钟高电平时，数据线由高电平转为低电平，而停止信号则是在时钟高电平时，数据线由低电平转为高电平。

数据传输是在时钟低电平时进行，每个时钟周期传输一个bit的数据，传输的顺序是从高位到低位，同时每传输完一个bit，需要由接收端发送应答信号。

二、I2C总线接口的硬件设计要点1. 电平转换器：由于I2C总线的工作电平是标准的3.3V或5V，因此需要使用电平转换器来适应不同的设备电平要求。

常用的电平转换器有双向电平转换器和单向电平转换器两种，选择合适的电平转换器可以提高系统的稳定性和兼容性。

2. 上拉电阻：I2C总线上的数据线（SDA）和时钟线（SCL）都需要连接上拉电阻，以确保在传输过程中电平稳定。

通常选择2.2kΩ到10kΩ的上拉电阻，使总线电平维持在高电平状态。

3. 保持电容：为了提高I2C总线的稳定性，可以在每个从设备的SDA和SCL线上连接一个保持电容。

单片机接口技术详解及应用案例分析引言：单片机（Microcontroller）是一种特殊的集成电路，它将计算机的所有功能集成在一个芯片上。

在现代电子产品中广泛应用，特别是嵌入式系统设计中，单片机作为核心部件发挥着重要的作用。

在本文中，我们将深入探讨单片机接口技术的详细原理，并通过实际案例分析来展示其应用。

一、单片机接口技术的基本原理在单片机系统中，接口技术起着连接CPU和外设的作用，使得单片机能够与外界进行数据交互和通信。

常见的单片机接口技术包括串口、并行口、I2C总线、SPI总线、CAN总线等。

1. 串口（Serial Port）接口技术：串口是一种使用少量引脚进行双向通信的接口技术。

它的主要原理是通过将数据按照一定的规则进行序列化，然后通过单根传输线（例如RS-232）进行传输。

串口接口技术广泛应用于通信设备、计算机外设等领域。

在实际应用中，我们可以利用串口接口实现单片机与上位机的数据交互，实现远程数据采集、监控等功能。

2. 并行口（Parallel Port）接口技术：并行口是一种使用多个引脚进行数据传输的接口技术。

它的主要原理是通过同时传输多位数据来提高数据传输速度。

在实际应用中，我们可以利用并行口接口实现单片机与外部存储器、LCD模块、打印机等设备的连接。

例如，当需要将单片机作为控制器驱动LCD显示屏时，可以通过并行口接口将数据和控制信号同时传输，实现图形显示功能。

3. I2C（Inter-Integrated Circuit）总线技术：I2C总线是一种双向、串行的通信总线，主要用于连接集成电路之间的通信。

I2C总线的主要特点是使用两根传输线（SDA和SCL）进行数据和时钟信号的传输。

在实际应用中，我们可以利用I2C总线接口连接各种外设，如温度传感器、电子罗盘、时钟模块等。

通过与单片机相结合，可以实现数据的读取和控制。

4. SPI（Serial Peripheral Interface）总线技术：SPI总线是一种同步的串行通信总线，用于高速数据传输。

单片机外部设备的接口设计与实现随着科技的不断发展，单片机在嵌入式系统中的应用越来越广泛，成为了许多电子产品的核心控制器。

在实际应用中，单片机往往需要与各种外部设备进行交互，如显示器、键盘、传感器等，这就需要设计并实现合适的接口来连接外部设备与单片机，以实现数据的传输和控制。

一、接口设计单片机外部设备的接口设计是一项重要的任务，它需要考虑以下几个方面：1. 引脚定义：接口设计首先需要确定单片机的引脚分配，包括输入和输出的引脚数量及其功能。

一般来说，单片机的引脚数量有限，因此需要合理分配引脚，以满足不同外部设备的需求。

此外，还需要根据外部设备的特性，选择合适的引脚来实现数据传输和控制。

2. 电气特性：接口设计还需要考虑电气特性，包括电压、电流和信号的稳定性等。

外部设备一般有不同的电气特性要求，需要通过适当的电平转换电路来实现与单片机的兼容。

另外，信号的稳定性也是接口设计的重要考虑因素，需要采取合适的抗干扰措施，以确保数据的可靠传输。

3. 通信协议：接口设计还需要选择合适的通信协议，以实现单片机与外部设备之间的数据传输和控制。

常见的通信协议有串行通信协议（如UART、SPI和I2C）和并行通信协议（如GPIO）。

选择合适的通信协议需要考虑数据传输速率、带宽和可靠性等方面的因素。

二、实现方法在接口设计确定后，需要选择合适的实现方法来实现接口的功能。

以下是几种常见的接口实现方法：1. GPIO：通用输入输出（GPIO）是单片机最常用的接口实现方法之一。

它可以将单片机的引脚配置为输入或输出，通过控制引脚上的电平来与外部设备进行数据传输和控制。

GPIO接口简单灵活，适用于一些简单的外部设备。

2. UART：串行通信接口（UART）是一种常见的通信协议，通过单个线路来实现数据的串行传输。

它可以提供可靠的高速数据传输，适用于与需要接收或发送大量数据的外部设备通信。

3. SPI：串行外设接口（SPI）是一种高速全双工的通信协议，通过4根线路来实现数据的传输和控制。

单片机输入输出接口设计及其在工业自动化系统中的应用研究概述随着工业自动化技术的发展，单片机作为一个重要的控制核心，广泛应用于各种自动化设备中。

单片机的输入输出接口设计是工业自动化系统中的核心环节之一，它对于系统的功能实现和性能提升具有重要影响。

本文将探讨单片机输入输出接口的设计原理以及在工业自动化系统中的应用研究。

一、单片机输入输出接口设计原理单片机的输入输出接口设计涉及到外部设备与单片机之间的数据传输和控制。

在设计该接口时，需考虑接口类型、信号电平、数据处理等多方面因素。

1. 接口类型常见的单片机输入输出接口类型包括并行口、串行口、模拟输入输出等。

其中，并行口适用于大容量数据传输，串行口适用于远距离传输，而模拟输入输出适用于连续变化的信号处理。

根据不同的应用需求选择合适的接口类型。

2. 信号电平单片机输入输出接口的设计中需要考虑信号电平的匹配问题，当外部设备与单片机接口工作时，其电平匹配与兼容性对于成功传输数据起着至关重要的作用。

需要考虑到信号电平的高低电平范围、低电平电流、驱动能力等参数，以确保信号的稳定传输。

3. 数据处理在单片机输入输出接口设计中，数据的处理是关键环节之一。

通过对输入信号的采集、处理和输出信号的生成，实现单片机与外部设备之间的数据交互。

需要根据具体的应用需求选择合适的数据处理算法和相关技术，以提高系统的响应速度和精度。

二、单片机输入输出接口在工业自动化系统中的应用研究单片机输入输出接口在工业自动化系统中具有广泛的应用，涉及到工业控制、仪表检测、数据采集等方面。

1. 工业控制在工业自动化系统中，单片机输入输出接口设计是实现各种工业控制的基础。

通过与传感器、执行器、人机界面等设备的连接，单片机可以实现对温度、压力、流量等工艺参数的采集和控制。

通过合理的输入输出接口设计，可以实现对设备的实时监测和控制，提高工业生产的效率和质量。

2. 仪表检测单片机输入输出接口设计在仪表检测领域也有重要应用。
