2014 届本科毕业论文 (设计)
通信原理中的 MATLAB 仿真设计
摘 要：通信原理作为电子信息类专业基础课程，主要特点是内容抽象、公式推导较为繁杂、 注重系统分析，直观性差；而采用 MATLAB 环境去模拟仿真通信系统理论，其目的在于可 简化甚至忽略计算过程，将计算结果以图形展现出来，显得更加直观易理解。本文经过使用 仿真软件环境提供的 GUI 工具，按照自身需要定义界面工具属性，利用设计向导 GUI 提供 的仿真工具，开发出了多个仿真界面，仿真出通信原理的基带传输系统、模拟调制系统、数 字调制系统、PCM 中抽样量化以及最佳接受的匹配滤波器部分。通过仿真结果证实该平台 界面设计简单，布局一体化，具有很强的示范性，且可视性强，操作简单方便，以图形及动 态仿真演示了通信原理中部分抽象的内容及波形， 一个简单而且高效的仿真实验平台可让学 习者更易理解通信系统原理。 关键词：MATLAB；通信原理；通信系统；仿真设计
1.4 升余弦滚降系统、匹配滤波器...................................................................... 11 1.4.1 升余弦滚降系统....................................................................................... 11 1.4.2 匹配滤波器.............................................................................................. 12 2 通信系统仿真平台整体设计方案........................................................................... 14 2.1 平台的布局及软件实现................................................................................... 14 2.1.1 总体设计方案........................................................................................... 14 2.1.2 软件实现................................................................................................ 14
2.2 用户界面设计.................................................................................................. 15 2.2.1 图形用户界面........................................................................................... 15 3 基于 MATLAB 的通信原理仿真实现......................................................................... 16 3.1 进入欢迎界面.................................................................................................. 16 3.2 通信原理实验选择界面.................................................................................. 16 3.3 模拟调制.......................................................................................................... 17 3.3.1 AM 调制..................................................................................................... 17 3.3.2 DSB 调制................................................................................................... 18
毕业设计（论文）
题 目： 通信原理中的 MATLAB 仿真设计
学生姓名： 学 号： 2010013609 信息工程学院 通信 1004 2014 届
所在学院： 专业班级： 届 别：
指导教师：
本科毕业设计（论文）创作诚信承诺书
1.本人郑重承诺：所提交的毕业设计（论文） ，题目《通信 原理中的 MATLAB 仿真设计 》是本人在指导教师指导下独立完成 的，没有弄虚作假，没有抄袭、剽窃别人的内容； 2.毕业设计（论文）所使用的相关资料、数据、观点等均真 实可靠，文中所有引用的他人观点、材料、数据、图表均已标注 说明来源； 3. 毕业设计（论文）中无抄袭、剽窃或不正当引用他人学 术观点、思想和学术成果，伪造、篡改数据的情况； 4.本人已被告知并清楚： 学校对毕业设计 （论文） 中的抄袭、 剽窃、弄虚作假等违反学术规范的行为将严肃处理，并可能导致 毕业设计（论文）成绩不合格，无法正常毕业、取消学士学位资 格或注销并追回已发放的毕业证书、学士学位证书等严重后果； 5.若在省教育厅、学校组织的毕业设计（论文）检查、评比 中，被发现有抄袭、剽窃、弄虚作假等违反学术规范的行为，本 人愿意接受学校按有关规定制................................................................................................. 18
3.4 二进制数字调制............................................................................................ 19 3.4.1 ASK 调制................................................................................................... 19 3.4.2 FSK 调制................................................................................................... 20 3.4.3 PSK 调制................................................................................................... 21 3.5 抽样定理演示实验.......................................................................................... 22 3.6 量化.................................................................................................................. 23 3.5 升余弦滚降系统、匹配滤波器仿真实现....................................................... 24 3.5.1 升余弦滚降系统....................................................................................... 24 3.5.2 匹配滤波器.............................................................................................. 25 结论.............................................................................................................................. 26 参考文献：.................................................................................................................. 27

合集下载

通信原理MATlAB简单仿真报告

通信原理MATlAB简单仿真报告

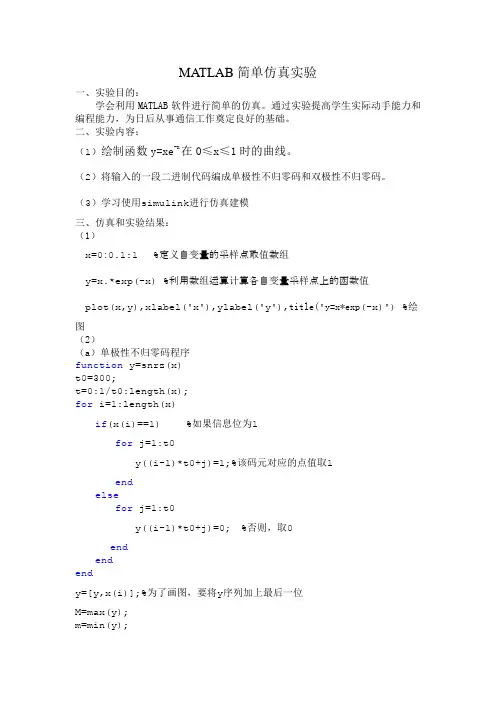

MATLAB简单仿真实验一、实验目的：学会利用MATLAB软件进行简单的仿真。

通过实验提高学生实际动手能力和编程能力，为日后从事通信工作奠定良好的基础。

二、实验内容：（1）绘制函数y=xe-x在0≤x≤1时的曲线。

（2）将输入的一段二进制代码编成单极性不归零码和双极性不归零码。

（3）学习使用simulink进行仿真建模三、仿真和实验结果：（1）x=0:0.1:1 %定义自变量的采样点取值数组y=x.*exp(-x) %利用数组运算计算各自变量采样点上的函数值plot(x,y),xlabel('x'),ylabel('y'),title('y=x*exp(-x)') %绘图（2）（a）单极性不归零码程序function y=snrz(x)t0=300;t=0:1/t0:length(x);for i=1:length(x)if(x(i)==1) %如果信息位为1for j=1:t0y((i-1)*t0+j)=1;%该码元对应的点值取1endelsefor j=1:t0y((i-1)*t0+j)=0; %否则，取0endendendy=[y,x(i)];%为了画图，要将y序列加上最后一位M=max(y);m=min(y);subplot(2,1,1)plot(t,y);grid on;axis([0,i,m-0.1,M+0.1]);title('1 0 0 1 1 0 0 0 0 1 0 1');（b）双极性码程序（3）a)在MATLAB的命令窗运行指令simulink，或点击命令窗中的图标，便打开如图所示的SIMULINK模型库浏览器（simulink Library Browser）。

b)在库浏览器中直接点击左侧分类目录中的Source子库，便可以看到各种信源模块，如图所示。

c)点击工具条上的图标，打开一个名为untitled的空白模型窗口。

通信原理基于matlab的计算机仿真

通信原理基于matlab的计算机仿真

通信原理基于matlab的计算机仿真通信原理基于matlab的计算机仿真已经成为通信领域中一项重要的研究工具。

此类仿真软件通过模拟现实情形，能够极大地加快通信设备的开发进程，并且可以帮助工程师进行实验，发现并解决通讯中可能存在的问题。

同时，matlab的通信仿真功能也成为了相关教材和教学实验的首选，许多大学，尤其是通信工程专业的学生要通过matlab的仿真来更好地理解通信原理和通信设备的工作原理。

由于matlab的专业性，无论是对于传输介质的模型计算，还是信号的传输过程的计算仿真，都非常适合。

通信原理的matlab仿真可以有效地帮助工程师分析各种信号，包括模拟信号、数字信号及混合信号。

这种仿真可用于计算机网络、通信系统设计以及无线通信和移动通信等领域。

在matlab中，通信原理的仿真重点是信号的传输与接收。

目前，通信设备主要采用数字信号的传输方式，而matlab中也能够实现该方式的仿真。

通过模拟数字信号的传输过程，可以帮助工程师分析此类信号在不同媒介下的传输效果。

所以，在进行数字信号的仿真时，matlab会考虑到以下几个因素：1.噪声在数字通信中，噪声是一个常见的问题。

因此，在matlab 的仿真中也要考虑到噪声的影响因素。

matlab能够对噪声进行建模，模拟各种环境下的噪声对数字信号的影响程度。

2.数据传输速率数据传输速率也会影响数字信号的仿真结果。

matlab可以模拟数字信号传输的速率以及不同速率下的传输效果。

3.差错率差错率也是数字信号传输中的一个显著因素，matlab在通信原理仿真中也会进行模拟。

除数字信号外，模拟信号的仿真也是通信原理仿真领域的一项重要工作。

在matlab的仿真中，通常对模拟信号的传输和接收会更加复杂。

通信原理的matlab仿真的一个重要应用就是误码率和比特误差率测试。

误码率和比特误差率都是评估数字信号传输质量的指标。

通信系统的设计旨在在受到最小干扰时保持误差率的最小化。

使用MATLAB进行通信系统设计和仿真

使用MATLAB进行通信系统设计和仿真

使用MATLAB进行通信系统设计和仿真引言：通信系统在现代社会中扮演着至关重要的角色，使人们能够传递信息和数据。

为了确保通信系统的可靠性和效率，使用计算工具进行系统设计和仿真是至关重要的。

在本篇文章中，我们将讨论使用MATLAB这一强大的工具来进行通信系统的设计和仿真。

一、通信系统的基本原理通信系统由多个组件组成，包括发射机、传输媒介和接收机。

发射机负责将输入信号转换为适合传输的信号，并将其发送到传输媒介上。

传输媒介将信号传输到接收机，接收机负责还原信号以供使用。

二、MATLAB在设计通信系统中的应用1. 信号生成与调制使用MATLAB，可以轻松生成各种信号，包括正弦波、方波、脉冲信号等。

此外，还可以进行调制，例如将低频信号调制到高频载波上，以实现更高的传输效率。

2. 信号传输与路径损耗建模MATLAB提供了各种工具和函数，可以模拟信号在传输媒介上的传播过程。

通过加入路径损耗模型和噪声模型，可以更准确地模拟实际通信环境中的传输过程。

这些模拟结果可以帮助我们评估和优化通信系统的性能。

3. 调制解调与信道编码MATLAB提供了用于调制解调和信道编码的函数和工具箱。

通过选择适当的调制方式和编码方案，可以提高信号传输的可靠性和容错能力。

通过使用MATLAB进行仿真，我们可以评估不同方案的性能，从而选择出最优的设计。

4. 多天线技术与信道建模多天线技术可显著提高通信系统的容量和性能。

MATLAB提供了用于多天线系统仿真的工具箱，其中包括多天线信道建模、空分复用和波束成形等功能。

这些工具可以帮助我们评估多天线系统在不同场景下的性能，并优化系统设计。

5. 频谱分析与功率谱密度估计频谱分析是评估通信系统性能的重要方法之一。

MATLAB提供了各种频谱分析函数和工具，可以对信号进行频谱分析，并计算功率谱密度估计。

这些结果可以帮助我们了解系统的频率分布特性，并进行性能优化。

6. 误码率分析与性能评估对于数字通信系统而言，误码率是一个重要的性能指标。

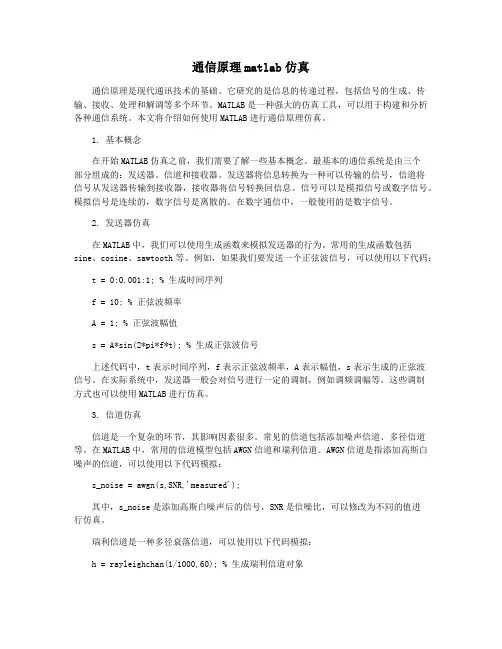

通信原理matlab仿真
