测量放线标准做法

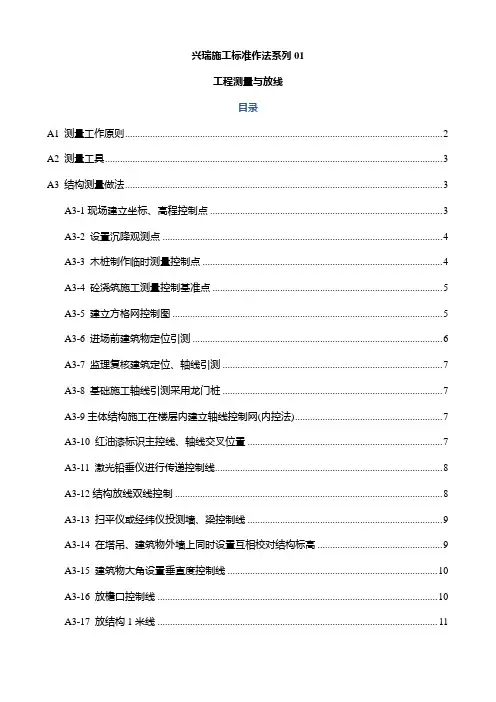

兴瑞施工标准作法系列01工程测量与放线目录A1 测量工作原则 (2)A2 测量工具 (2)A3 结构测量做法 (3)A3-1现场建立坐标、高程控制点 (3)A3-2 设置沉降观测点 (3)A3-3 木桩制作临时测量控制点 (4)A3-4 砼浇筑施工测量控制基准点 (4)A3-5 建立方格网控制图 (4)A3-6 进场前建筑物定位引测 (5)A3-7 监理复核建筑定位、轴线引测 (5)A3-8 基础施工轴线引测采用龙门桩 (6)A3-9主体结构施工在楼层内建立轴线控制网(内控法) (6)A3-10 红油漆标识主控线、轴线交叉位置 (6)A3-11 激光铅垂仪进行传递控制线 (7)A3-12结构放线双线控制 (7)A3-13 扫平仪或经纬仪投测墙、梁控制线 (8)A3-14 在塔吊、建筑物外墙上同时设置互相校对结构标高 (8)A3-15 建筑物大角设置垂直度控制线 (9)A3-16 放檐口控制线 (9)A3-17 放结构1米线 (10)A3-19 在模板上精确定位水电预埋 (10)A4 砌筑测量放线做法 (11)A4-1 砌筑定位放线 (11)A4-2 砌筑前激光扫平仪地面门洞定位线弹到梁侧，建筑1m线传递到梁侧 (11)A4-3 管道井、烟道设置双控线 (12)A4-4 建筑控制线翻到砌体墙精确定位水电预埋 (12)A5 抹灰测量放线做法 (13)A5-1 结构控制线、砌筑控制线定点灰饼 (13)A5-2 门洞侧面、顶面利用砌筑门洞中线定点灰饼 (13)A5-3 烟道、水电管井激光贴饼 (14)A5-4门窗洞口二次收口弹控制线150mm (14)A5-5 抹灰完成后在墙面弹出建筑1m线 (15)A6 实测实量 (15)A1 测量工作原则1 审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

2 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。

在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。

本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。

一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。

同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。

2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。

3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。

4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。

二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。

放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。

2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。

放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。

3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。

放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。

三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。

2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。

2024年测量放线安全操作规程
1. 装备检查：在进行放线操作之前，必须检查测量设备及相关工具的完好性。

确保测量仪器的准确性和可靠性。

2. 环境评估：在放线时，必须评估周围的环境条件，包括地形、气候等因素。

确保没有潜在的危险因素存在。

3. 人员安全：放线操作时，必须确保相关人员的安全。

例如，当进行高度测量时，必须使用稳固的梯子或安全带。

4. 线的选择：选择合适的线材进行测量放线。

线材应具有足够的强度和耐用性，以满足测量的要求。

5. 放线过程：在放线之前，必须准确测量起点和终点的位置，并确定放线方向。

将测量线固定在起点和终点处，以确保测量线的稳定性和准确性。

6. 测量记录：在放线过程中，必须准确记录测量的数据和结果。

记录应包括测量线的长度、起点和终点的位置等信息。

7. 放线结束后：在放线操作结束后，必须对测量线进行清理和整理，确保线材的正常存放和维护。

请注意，以上提供的是一些一般性的放线安全操作规程，具体的规定可能因实际情况和行业要求而有所不同。

建议您查阅相关的行业标准和规定，以确保放线操作的安全性和准确性。

第 1 页共 1 页。

测量放线(基础承台、桩位放样)（图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开始时，由甲方提供资料，测绘站引测到场地上（一般情况工地开始施工时，要复核，他们提供的都是点号太大，精确度不高，使用不方便等缺点）马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比如说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶（门卫上头不错）关于场地控制点的标志五花八门，永久牢固的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图（桩位图）转化到大地坐标系中去；（建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式）2、用pline将你要读的控制点连接起来；（pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看）3、list （使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续）4、把它复制到excel里，点数据—列表，一般选择固定列宽，如果发现X=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑excel表格，转化坐标的格式、小数点保留情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的链接，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。
