windows2003下安装mrtg
在windows2003下安装mrtg，环境为简体中文windows2003+IIS6.0.
在windows2003下安装mrtg，环境为简体中文windows2003+IIS5.0.
所需文件 Perl运行：ActiveState Perl 现在最新版本为5.8.6.811
. MRTG 现最新版本为2.10.15
安装步骤
1）装备perl环境，由于是windows，所以要用ActiveState Perl。

2）配置snmp，基于安全理由，建议各位在设置snmp的时候，如果可以的话最好把默认的权限改了，并限制能访问的IP，这里就不展开谈了，而且不同的系统或者设备的SNMP 权限设置也不尽相同。

-
3) 准备设置mrtg。

用perl运行\mrtg\bin\mrtg，注意的是路径问题，例如perl的执行文件在D:\Perl\bin，mrtg在D:\mrtg\bin，那么运行的命令就是
D:\Perl\bin>perl D:\mrtg\bin\mrtg
那么运行的结果应该是
Usage: mrtg <config-file>
mrtg-2.10.15 is the Multi Router Traffic Grapher.
If you want to know more about this tool, you might want to read the docs. They came together with mrtg!
先恭喜你了，perl和mrtg都准备好给你设置啦
配置cfgmaker。

运行perl cfgmaker，你就会看到大量的参数设置说明，这里就不展开讨论了，本教材只是适合菜鸟的我才能写出来，我们只需要最简单最基本的就够了吧。

perl cfgmaker chinatnk@192.168.0.254 --global WorkDir:/mrtg/www --output myconfig.cfg
说明一下：这个配置的cfg监视ip:192.168.1.100，他的访问权限是chinatnk，有只读权限就够过了；然后WorkDir:/mrtg/www就是输出html文件存放的路径，myconfig.cfg 就是为这个配置命名的文件名啦，你可以改成自己喜欢的名字，例如china.cfg的。

要注意的是路径，perl和cfgmaker的位置，最后生成的cfg文件应该放在这个命令执行的路径上。

cfg文件调试。

当你运行了步骤4的命令后，应该是一大片执行perl脚步录取snmp信息的命令，最后结束应该是--base: Writing myconfig.cfg
如果不是，那么你可以翻屏看看是不是访问snmp的权限有问题了。

顺便可以打开myconfig.cfg看看，第一行就是你刚才输入的命令。

注意，这个命令只会读取一次snmp 信息，我们需要设置他的监控周期，例如每5分钟更新一次，就在这个myconfig.cfg后面加上 RunAsDaemon:yes
Interval:5
运行indexmaker。

indexmaker顾名思义，就是制作index页面，利用刚才生成的cfg，输出一个index的页面才好看，因为mrtg生成是每一个snmp一个html。

perl indexmaker C:\mrtg\bin\myconfig.cfg > C:\mrtg\www\index.htm
这个命令，就把我放在C:\mrtg\bin\的myconfig.cfg将来生成的报表输出了一个index.html放在C:\mrtg\www\
运行mrtg。

perl mrtg --logging=myconfig.log myconfig.cfg
运行后，应该会显示
Daemonizing MRTG ...
Do Not close this window. or MRTG will die po
这个cmd窗口就在运行mrtg了～当然，如果你关了，mrtg就die啦。

命令中myconfig.log
就是mrtg的日志，如果现在看看刚才设定的目录C:\mrtg\www\，里面已经生成了一批html文件了。

使用index.htm，也就是刚才用indexmaker生成的那页面就能看到所监控的snmp。

现在这个版本的Perl，还提供了一个wperl，上面这个命令用wperl执行后就会自动在后台运行，不开窗口，在taskmgr里面关闭，之余怎么让系统自动完成这些工作呢……
有架站的人相信對MRTG這套程式都不陌生... /
現在就來分享如何在WINDOWS作業系統下安裝MRTG吧^^
1) 先啟動Windows 中的SNMP功能。

控制台-->新增或移除程式-->新增/移除Windows 元件-->Management and monitoring tools-->Simple Network Management Protocol-->確定-->下一步
2) 要安裝Perl，未安裝就請下載安裝
/ ... 635-MSWin32-x86.msi
3) 下載Mrtg
http://people.ee.ethz.ch/~oetike ... ub/mrtg-2.10.13.zip
解壓到c:\mrtg
4) 進入CMD(開始->執行-->cmd-->確定)
執行以下每個指令:
5) cd c:\mrtg\bin
6) perl cfgmaker public@127.0.0.1 --global "WorkDir: c:\網頁所放的位置" --output mrtg.cfg
7) 現在c:\mrtg\bin會多了mrtg.cfg這個檔
用記事簿開mrtg.cfg
9) 在檔案尾加入這個字句
RunAsDaemon: yes
執行以下每個指令:
10) start /Dc:\mrtg\bin wperl mrtg --logging=eventlog mrtg.cfg
如果想為mrtg 弄個index 的話要執行這個指令:
perl indexmaker mrtg.cfg --output=c:\網頁所放的位置
想開機時啟動mrtg 要做以下步驟:
1) 開啟記事簿，打上
start /Dc:\mrtg\bin wperl mrtg --logging=eventlog c:\mrtg\bin\mrtg.cfg
2) 存為mrtg.cmd
把mrtg.cmd移到
開始-->所有程式-->啟動
想mrtg 的網頁為中文的話要做以下步驟:
1) 用記事簿開mrtg.cfg
2) 在檔案尾加入這個字句
Language: big5
3) 存檔
4) 清空mrtg 網頁所存放的html檔案
5) 再運行start /Dc:\mrtg\bin wperl mrtg --logging=eventlog c:\mrtg\bin\mrtg.cfg。

合集下载

Mrtg在windows下的安装

Mrtg在windows下的安装

Mrtg在windows下的安装目录Mrtg在windows下的安装............................................................................... 错误！未定义书签。

1 MRTG简介 (3)2 MRTG的特点 (4)3 MRTG流量监控原理 (5)4 配置案例 (9)4.1 网络拓扑图 (9)4.2 环境介绍 (9)4.3 网络设备与服务器所需配置 (9)4.3.1 被监控设备配置 (9)4.3.2 mrtg服务器的安装配置 (10)第一步：打开server 2003的snmp服务 (10)第二步：将mrtg-2.16.3软件包解压缩至C：\ 下（C盘根目录）； (10)第三步：安装ActivePerl-5.8.8 822软件（最新版本可在此下载/ ）。

(10)第四步:在确认正确的安装路径后及安装正确后，继续后面的安装 (12)第五步: 为增强MRTG易用性，建议在cfg文件中增加以下字符： (12)第六步：在C:\ mrtg-2.16.3\bin的命令行状态运行以下两条命令 (13)4.4 监控效果验证 (13)5 案例总结 (15)6 MRTG与操作系统兼容性 (16)7 MRTG、perl软件安装包 ........................................................................... 错误！未定义书签。

1 MRTG简介Multi Router Traffic Grapher------MRTG是一个监控网络链路流量负载的工具软件，通过snmp协议得到设备的流量信息，并将流量负载以包含PNG格式的图形的HTML 文档方式显示给用户，以非常直观的形式显示流量负载。

2 MRTG的特点可移植性：目前可以运行在大多数Unix 系统和Windows 之上（MRTG与操作系统的兼容性详见本文末尾）。

MRTG安装与使用

MRTG安装与使用

MRTG安装与使用Mrtg(Multi Router Traffic Grapher,MRTG)是一个监控网络链路流量负载的工具软件，它通过snmp协议从设备得到设备的流量信息，并将流量负载以包含PNG格式的图形的HTML 文档方式显示给用户，以非常直观的形式显示流量负载、CPU、MEM、SWAP、进程情况.安装前的准备：•安裝前的準備工作：MRTG 為使用 Perl 程式寫成的，並且使用到 zlib 、 gd 及 png 的函式庫（zlib 用來壓縮圖表、gd 用來繪製圖表），且由於 MRTG 乃使用 SNMP 協定，並且最後是以 HTTP 的網頁型態輸出成圖表，因此，你需要確定Linux 主機中已經含有下列的套件：o perl (perl-5.0xx 以上)o zlib (zlib-1.1.3-xx 以上)o gd (gd-1.3.xx 以上)o libpngo apache確定的方法就以 RPM 來確認吧：o rpm -qa | grep perlo rpm -qa | grep zlibo rpm -qa | grep gdo rpm -qa | grep libpng一、安装.1.RPM格式安装：安装目录为/usr/local/mrtg-2Rpm –ivh mrtg -2.9.29-4.ent.i386.rpm2.编译格式安装：可以在/indexintel10.html下载mrtg-2.16.2.tar.gz编译文件安装MRTG：#Tar –zxvf mrtg-2.16.2.tar.gz#cd mrtg-2.16.2#./configure –profix=/usr/local/mrtg-2#make & make install二、配置SNMP1.编辑/etc/snmp/snmpd.conf找到如下代码：[code]# Third, create a view for us to let the group have rights to:# Make at least snmpwalk -v 1 localhost -c public system fast again.# name incl/excl subtree mask(optional)view systemview included .1.3.6.1.2.1.1view systemview included .1.3.6.1.2.1.25.1.1[/code]在后面加上：[code]# haijd Add startview all included .1.3.6# haijd Add end[/code]（使SNMP的MIB库支持搜索OID为.1.3.6下的所有OID）把下面的#号去掉#view mib2 included .dod.internet.mgmt.mib-2 fc把下面的语句access notConfigGroup "" any noauth exact systemview none none改为：access notConfigGroup "" any noauth exact mib2 none none（使SNMP支持MIB2库搜索。

在WINDOWS下安装MRTG全攻略网络流量监控

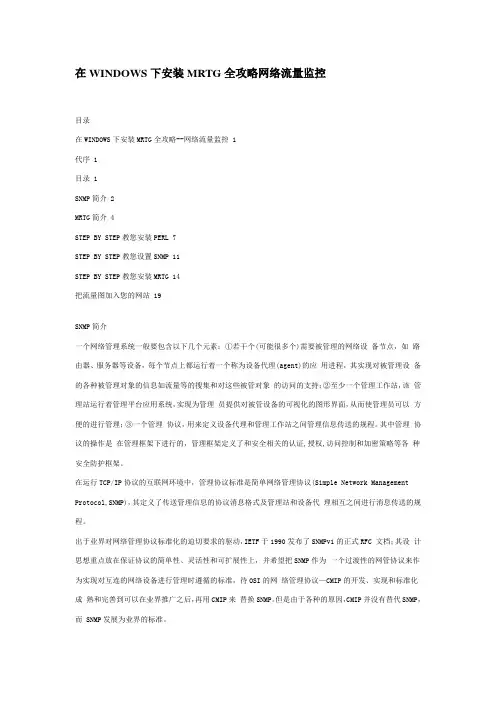

在WINDOWS下安装MRTG全攻略网络流量监控

在WINDOWS下安装MRTG全攻略网络流量监控目录在WINDOWS下安装MRTG全攻略--网络流量监控 1代序 1目录 1SNMP简介 2MRTG简介 4STEP BY STEP教您安装PERL 7STEP BY STEP教您设置SNMP 11STEP BY STEP教您安装MRTG 14把流量图加入您的网站 19SNMP简介一个网络管理系统一般要包含以下几个元素：①若干个(可能很多个)需要被管理的网络设备节点，如路由器、服务器等设备，每个节点上都运行着一个称为设备代理(agent)的应用进程，其实现对被管理设备的各种被管理对象的信息如流量等的搜集和对这些被管对象的访问的支持；②至少一个管理工作站，该管理站运行着管理平台应用系统，实现为管理员提供对被管设备的可视化的图形界面，从而使管理员可以方便的进行管理；③一个管理协议，用来定义设备代理和管理工作站之间管理信息传送的规程。

其中管理协议的操作是在管理框架下进行的，管理框架定义了和安全相关的认证,授权,访问控制和加密策略等各种安全防护框架。

在运行TCP/IP协议的互联网环境中，管理协议标准是简单网络管理协议(Simple Network Management Protocol,SNMP)，其定义了传送管理信息的协议消息格式及管理站和设备代理相互之间进行消息传送的规程。

出于业界对网络管理协议标准化的迫切要求的驱动，IETF于1990发布了SNMPv1的正式RFC 文档；其设计思想重点放在保证协议的简单性、灵活性和可扩展性上，并希望把SNMP作为一个过渡性的网管协议来作为实现对互连的网络设备进行管理时遵循的标准，待OSI的网络管理协议—CMIP的开发、实现和标准化成熟和完善到可以在业界推广之后，再用CMIP来替换SNMP。

但是由于各种的原因，CMIP并没有替代SNMP，而 SNMP发展为业界的标准。

SNMP一共发展有3个主版本，分别为SNMPv1 ，SNMPv2和SNMPv3。

MRTG安装配置超详细For win03

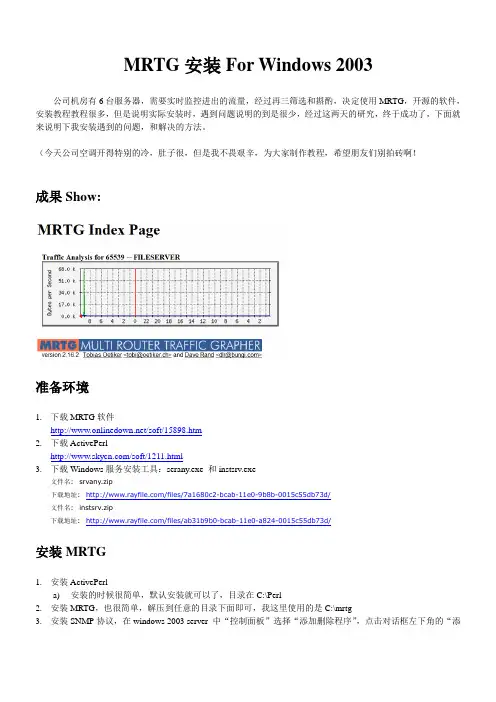

MRTG安装配置超详细For win03
