桥面铺装技术交底

桥面铺装安全技术交底记录一、背景和简介桥面铺装是桥梁建设工程中的重要环节，关系到桥梁的安全和使用寿命。

为了确保桥面铺装施工过程中的安全性，必须进行安全技术交底，明确施工过程中的各项注意事项和安全措施。

本文档为桥面铺装安全技术交底记录，旨在提供详细的施工安全指导。

二、施工人员交底事项1. 施工现场的安全要求在进行桥面铺装施工时，必须严格遵守以下安全要求： - 施工人员必须佩戴符合规定的个人防护装备，包括安全帽、安全鞋、反光背心等； - 指定专人负责监督施工现场安全，确保作业人员遵守安全规定； - 施工现场必须设立明显的安全警示标识，提醒工人注意施工安全； - 确保施工现场有足够的照明设备，以提高夜间施工的可见性； - 按照道路交通管理部门的要求，设置合理的交通标志和交通组织，保证交通的安全顺畅。

2. 桥面铺装材料和设备的安全要求•桥面铺装材料必须符合相关标准和规定，严禁使用劣质或不合格材料；•桥面铺装设备必须经过检查和维护，确保其正常运行和安全性；•在使用设备时，必须使用专门的操作工具，并严格遵守操作规程；•禁止在施工现场吸烟或使用明火，确保材料和设备的安全。

3. 施工过程中的安全措施在桥面铺装施工过程中，必须采取以下安全措施： - 设立临时围挡和警示标识，确保施工现场的安全隔离； - 高处作业时，必须采取安全防护措施，如设置防护网和护栏等； -桥墩和桥面之间必须设立有效的防护措施，防止人员或物体坠落； - 在高温季节施工时，应采取防暑降温措施，确保施工人员的安全。

三、安全责任和监督1. 安全责任划分在桥面铺装施工中，各个参与方的安全责任如下： - 施工方：负责组织和实施桥面铺装施工，并确保施工过程中的安全；- 监理方：负责监督施工方的施工过程，检查并指导施工现场的安全工作； - 业主方：负责提供施工环境和资源，对施工方和监理方进行安全管理和督促。

2. 安全监督制度为了保证桥面铺装施工的安全，需建立完善的安全监督制度： - 设立专门的安全监督岗位，负责监督和检查施工现场的安全措施落实情况； - 定期组织安全检查和安全培训活动，提高施工人员的安全意识和操作技能； - 对违反安全规定的行为及时进行纠正和处理，确保施工现场的安全。

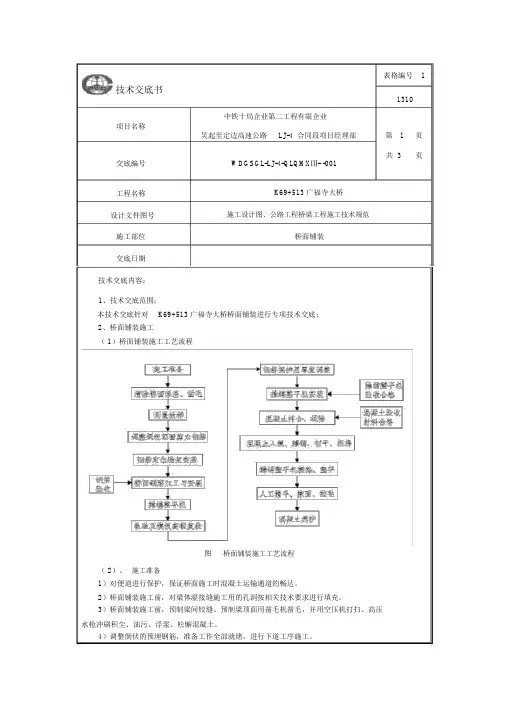

表格编号 1 技术交底书1310中铁十局企业第二工程有限企业项目名称吴起至定边高速公路LJ-4 合同段项目经理部第1页共 3页交底编号WDGSGL-LJ-4-QLQMXⅢ- -001工程名称设计文件图号施工部位交底日期技术交底内容：1、技术交底范围；K69+513 广福寺大桥施工设计图、公路工程桥梁工程施工技术规范桥面铺装本技术交底针对K69+513 广福寺大桥桥面铺装进行专项技术交底；2、桥面铺装施工（ 1）桥面铺装施工工艺流程图桥面铺装施工工艺流程（ 2）、施工准备1）对便道进行保护，保证桥面施工时混凝土运输通道的畅达。

2）桥面铺装施工前，对梁体湿接缝施工用的孔洞按相关技术要求进行填充。

3）桥面铺装施工前，预制梁间铰缝、预制梁顶面用凿毛机凿毛，并用空压机打扫、高压水枪冲刷积尘、油污、浮浆、松懈混凝土。

4）调整倒伏的预埋钢筋，准备工作全部就绪，进行下道工序施工。

（ 3）、桥面铺装施工工序a丈量放样施工前对本标段内全部导线点进行复测并平差，对桥面丈量控制点进行复核。

标高带平面控制直线段内按5m一个点放样，曲线段加密丈量点。

在适合地点纵向每2m 一点丈量放样出混凝土摊铺机的轨道地点和高程，打上记号，作为控制点。

对桥面中心线、桥面宽度、桥面现浇混凝土铺装层顶面高层、泄水管地点应精准放样。

b 钢筋安装依据设计要求，桥面铺装采纳D12冷轧带肋钢筋网，网格间距为100× 100mm。

依据设计图纸布设泄水管。

（1）将钢筋网运至施工现场，依据图纸要求及丈量控制点布设纵、横向钢筋网，现场绑扎。

钢筋网下采纳高强混凝土垫石支垫，呈梅花形部署，保证钢筋网的定位正确及保护层厚度知足设计及规范要求。

（2）在桥面双侧设置标高带，标高带的宽度依据桥面摊铺整平设施长度确立，标高带的横向钢筋预留长度一定知足横向钢筋网的搭接长度。

（3）为保证钢筋网的整体刚度，在局部增设架立筋。

对纵向高程控制点利用钻孔器在梁板上钻孔植入架立筋并加密，在架立筋上横向依据设计高度焊接一根横向定位筋，并在上边按照纵向钢筋的设计间距用石笔划上标记，在横向定位筋上边每2m 部署一根纵向钢筋，再在纵向钢筋上边依据横向钢筋的设计部署间距用石笔划上标记，形成一个桥面钢筋网的定位胎架，再在胎架上按标记铺设钢筋网。

预拌混凝土罐车运至施工段，泵车压入，人工将混凝土均匀摊平，严禁扬锹摊铺。振捣采用振捣梁上的平板式振捣器辅以插入式振捣器均匀振捣密实。严格控制好混凝土的配合比，坍落度控制在10～12cm范围。最后用木抹子3遍找平，于混凝土初凝前20分钟左右铁抹子赶光压实成活，拉毛至规范及设计要求深度，喷洒养生剂，覆膜养生。在浇筑混凝土时应按要求及数量做好试件。
(7)需要移动电缆时，应先断电源，随时注意检查电线电缆是否破损。
2、环保要求
(1)消除施工污染：施工废水、生活污水流入、耕地、农田、灌溉渠道，要采用措施处理。工地垃圾及时运往指定地点深埋，清洗集料机具或含有沉淀油污的操作水，采用过滤的方法或沉淀池处理，使生态环境受损减到最低程度。
(2)为减少噪音扰民，超标准设备要搭棚封闭和降噪。噪音较大的工序尽量避免夜间施工。
施工前由测量班据里程桩号放出混凝土铺装范围（即半副桥面沿内外护栏内侧放样），直线段5米一点，圆曲线及缓和曲线段2米一点。施工时两点间带线加密，做到2米一个点，并在该点上打孔钉上钢筋头便于由技术人员测量该点高程，据该点高程计算确定混凝土标高带高度。
(2)制做槽钢标高带
在内外侧护栏根部支模，据测定的高程带线浇注与桥面铺装同标号混凝土，混凝土标高带宽15cm，要求标高带顶面严格收浆抹平，抹平时考虑桥面横坡度。混凝土标高带以桥面铺装设计高程确定，高差控制在±5mm之内。
(5)掺合料：根据施工组织设计要求，确定是否采用掺合料，质量符合现行标准。
(6)钢筋网：钢筋网的级别、规格必须符合设计要求，质量符合现行标准。钢筋表面应保持清洁，无锈蚀和油污。必要时做化学分析。
3、工艺流程
水泥混凝土桥面铺装施工工艺流程图：
水泥混凝土桥面铺装施工工艺流程
3、桥面铺装施工工艺

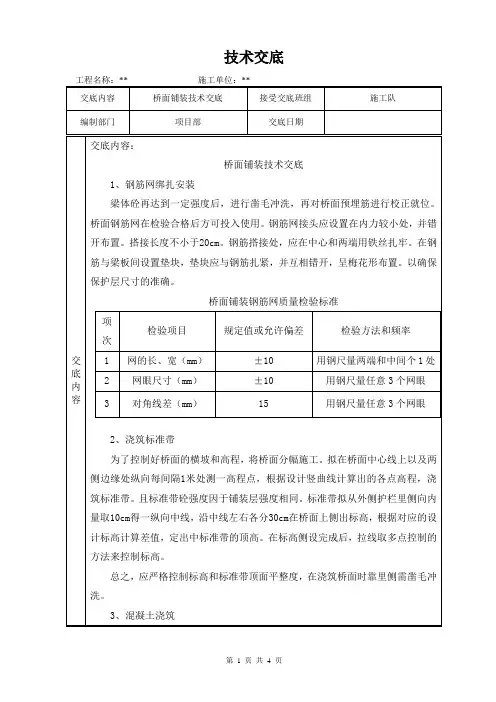

工程名称：** 施工单位：**交底内容桥面铺装技术交底接受交底班组施工队编制部门项目部交底日期交底内容交底内容：桥面铺装技术交底1、钢筋网绑扎安装梁体砼再达到一定强度后，进行凿毛冲洗，再对桥面预埋筋进行校正就位。

桥面钢筋网在检验合格后方可投入使用。

钢筋网接头应设置在内力较小处，并错开布置。

搭接长度不小于20cm。

钢筋搭接处，应在中心和两端用铁丝扎牢。

在钢筋与梁板间设置垫块，垫块应与钢筋扎紧，并互相错开，呈梅花形布置。

以确保保护层尺寸的准确。

桥面铺装钢筋网质量检验标准项次检验项目规定值或允许偏差检验方法和频率1 网的长、宽（mm）±10 用钢尺量两端和中间个1处2 网眼尺寸（mm）±10 用钢尺量任意3个网眼3 对角线差（mm）15 用钢尺量任意3个网眼2、浇筑标准带为了控制好桥面的横坡和高程，将桥面分幅施工。

拟在桥面中心线上以及两侧边缘处纵向每间隔1米处测一高程点，根据设计竖曲线计算出的各点高程，浇筑标准带。

且标准带砼强度因于铺装层强度相同。

标准带拟从外侧护栏里侧向内量取10cm得一纵向中线，沿中线左右各分30cm在桥面上侧出标高，根据对应的设计标高计算差值，定出中标准带的顶高。

在标高侧设完成后，拉线取多点控制的方法来控制标高。

总之，应严格控制标高和标准带顶面平整度，在浇筑桥面时靠里侧需凿毛冲洗。

3、混凝土浇筑工程名称：** 施工单位：**交底内容桥面铺装技术交底接受交底班组施工队编制部门项目部交底日期桥面铺装为10cm厚C50号混凝土。

砼配料严格按试配好的配合比配料，熟料由砼泵车送至桥面，拟采用平板振动器配振动梁振捣密实。

并在其后面布置砼压实滚筒，长度等同于半幅桥宽，用于压实桥面砼。

滚筒后布置两个横桥向脚手架，长度等同于半幅桥宽，用于人工抹平桥面砼及桥面拉毛。

为保证砼表面平整度符合规范要求，拟采用人工提浆及整平的措施施工。

由于桥面砼表面积较大，易产生龟裂，拟采用人工收面拉毛成型，砼成型后用土工布覆盖养护。
