日光灯的小常识

指令人感觉不舒服之眩光
35、放电灯（electric-discharge lamp）
指电流经由特殊蒸汽或气体流通因而产生光线或是接近可见光之辐射能的一种电灯
36、开窗式（fenestration）
指利用开窗、或开窗安排(通常利用光介质控制)俾引入昼光 Nhomakorabea任何采光方式
37、张角或光束角（field angle）
指介于电灯遮蔽体或遮板水平面，及将灯具内全部器材隐藏的平面二者间之夹角
62、方格天花板（louvered ceiling）
属于一种天花板式地区照明系统，藉多重格子状遮板将安装其上之光源予以遮蔽
63、流明（lumen）
光通量之单位，一新烛光之光源于单位立体角内所发生之光束等于一流明
64、流明计算法（lumen(or flux)method）
指反射主要为可予忽略之漫射成分
79、卤化金属灯，复金属灯（metal halide lamp）
指一于高强度放电灯(HID)，其发光主要藉由卤化金属及其解离原子(结合例如水银金属蒸汽)放射而成。
80、水银灯（mercury lamp）
指一于高强度放电灯(HID)，其主要藉由将水银施压105Pa(约一大气压力)以上使之放射发光而成。
46、照度（illuminance）
E=dX/dA，指于工作面上接受之入射光通量密度；单位为勒克司(Lux)，英美为呎烛光(foot-candle)，1fc=10.76lux
47、照度计（illuminance (lux or foot candle)meter）
于一平面上测量照度之一种仪器
48、照明（illumination）
指在一平面上以一电灯或灯具之光源中心利用极坐标方式绘出光度变化情形之曲线

白炽灯、荧光灯、节能灯和LED灯的优缺点及区别(1)白炽灯白炽灯又叫做电灯泡,它的工作原理是电流通过灯丝(钨丝,熔点达3000多摄氏度)时产生热量,螺旋状的灯丝不断将热量聚集,使得灯丝的温度达2000摄氏度以上,灯丝在处于白炽状态时,就象烧红了的铁能发光一样而发出光来。

灯丝的温度越高,发出的光就越亮。

故称之为白炽灯。

白炽灯发光时,大量的电能将转化为热能,只有极少一部分(可能不到1%,没计算过)可以转化为有用的光能。

白炽灯发出的光是全色光,但各种色光的成份比例是由发光物质(钨)以及温度决定的。

比例不平衡就导致了光的颜色的偏色,所以在白炽灯下物体的颜色不够真实。

白炽灯的寿命跟灯丝的温度有关,因为温度越高,灯丝就越容易升华。

日光灯两端发黑过程是:钨丝的升华直接变成钨气,这些钨气体遇到温度较低的灯管壁又凝华在灯管壁上而发黑的,当钨丝升华到比较细瘦时,通电后就很容易烧断,从而结束了灯的寿命。

所以白炽灯的功率越大。

(2)荧光灯荧光灯又叫做日光灯,它的工作原理:日光灯管简单的说是个密闭的气体放电管。

管內主要气体为氩(argon)气(另包含氖neon或氪krypton)气压约大气的0.3%。

另外包含几滴水銀——形成微量的水银蒸汽。

水银原子约佔所有气体原子的千分之一的比例。

日光灯管是靠着灯管的汞原子,由气体放电的过程释放出紫外光(主要波長为2537埃=2537×10-10m)。

所消耗的电能约60%可以转换为紫外光。

其他的能量則转换为热能。

日光灯由灯管內表面的荧光物质吸收紫外光后释放出可見光。

不同的荧光物质会发出不同的可見光。

一般紫外光转换为可見光的效率约为40%。

因此日光灯的效率约为60%×40%= 24%——大约为相同功率钨丝电灯的两倍。

(3)节能灯节能灯又叫紧凑型荧光灯(国外简称CFL灯)具有光效高(是普通灯泡的5倍),节能效果明显,寿命长(是普通灯泡的8倍),体积小,使用方便等优点。

它的工作原理和日光灯基本相同。

第三讲上课时间：2014年9月11日星期三课时：两课时总课时数：两课时教学目标：1.掌握日光灯的结构连接图2.理解日光灯的工作原理教学重点：日光灯的结构连接图教学难点：日光灯的工作原理教具：电子白板教学过程：一、组织教学检查学生人数，填写教室日志，组织学生上课秩序。

二、复习导入1.用电保护的方式2.几种常见情况的保护方式变压器的中性点接地是（工作接地）。

用电设备金属外壳接地是（保护接地）。

避雷针和避雷线是（保护接地）。

三、讲授新课：（一）日光灯的组成日光灯主要由灯管、镇流器、启辉器组成1.日光灯管的两端各有一个灯丝，灯管内充有微量的氩气和稀薄的汞蒸气，灯管内壁上涂有荧光粉。

两个灯丝之间的气体导电时发出紫外线，使涂在管壁上的荧光粉发出可见光。

2.镇流器镇流器是一个带铁芯的线圈，自感系数很大。

3. 启辉器（即启动器）启辉器主要是一个充有氖气的玻璃泡，里面装有两个电极，一个是静触片，一个是由两个膨胀系数不同的金属制成的U型动触片（双金属片——当温度升高时，因两个金属片的膨胀系数不同，导致其向膨胀系数低的一侧弯曲）。

启辉器的内部结构和工作原理是什么?日光灯启辉器结构很简单，就是把一个双金属片电极和一个固定电极封装在一个氖气泡里，刚接通日光灯电源开关时，因为日光灯管还没有点燃，所以通过镇流器的电流很小，镇流器的压降也很小，近220V的交流电压使启辉器氖气泡产生辉光放电，双金属片电极受热变形与固定电极接通，使镇流器、日光灯管灯丝、启辉器串联通电，完成对日光灯管灯丝的预热；同时，由于氖气泡内两电极接通，使启辉器氖气泡辉光放电结束，双金属片电极冷却变形与固定电极分离，使通过镇流器的电流突然中断。

镇流器是电感元件，必然会产生一个自感电压阻止电流突变，这个电压与电源电压串联加在日光灯管两端，使灯管内形成气体放电通路，日光灯管进入正常工作状态。

灯管正常工作后，通过镇流器的电流增大，镇流器的压降也增大，加在启辉器氖气泡两电极之间的电压降低到小于氖气泡产生辉光放电所需要的电压，启辉器的一次工作完成。

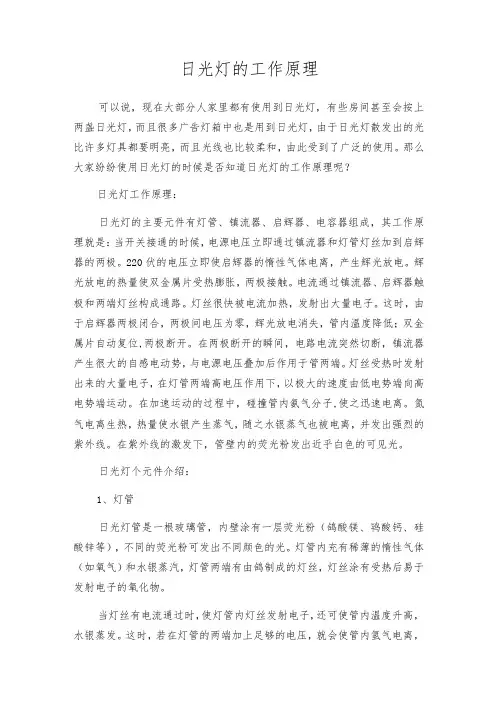

日光灯的工作原理可以说，现在大部分人家里都有使用到日光灯，有些房间甚至会按上两盏日光灯，而且很多广告灯箱中也是用到日光灯，由于日光灯散发出的光比许多灯具都要明亮，而且光线也比较柔和，由此受到了广泛的使用。

那么大家纷纷使用日光灯的时候是否知道日光灯的工作原理呢？日光灯工作原理：日光灯的主要元件有灯管、镇流器、启辉器、电容器组成，其工作原理就是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。

220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。

辉光放电的热量使双金属片受热膨胀，两极接触。

电流通过镇流器、启辉器触极和两端灯丝构成通路。

灯丝很快被电流加热，发射出大量电子。

这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位,两极断开。

在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。

灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。

在加速运动的过程中，碰撞管内氨气分子,使之迅速电离。

氮气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。

在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。

日光灯个元件介绍：1、灯管日光灯管是一根玻璃管，内壁涂有一层荧光粉（鸽酸镁、鸨酸钙、硅酸锌等），不同的荧光粉可发出不同颜色的光。

灯管内充有稀薄的惰性气体（如氧气）和水银蒸汽，灯管两端有由鸽制成的灯丝，灯丝涂有受热后易于发射电子的氧化物。

当灯丝有电流通过时，使灯管内灯丝发射电子，还可使管内温度升高，水银蒸发。

这时，若在灯管的两端加上足够的电压，就会使管内氢气电离，从而使灯管由氨气放电过渡到水银蒸气放电。

放电时发出不可见的紫外光线照射在管壁内的荧光粉上面，使灯管发出各种颜色的可见光线。

2、镇流器镇流器是与日光灯管相串联的一个元件，实际上是绕在硅钢片铁心上的电感线圈，其感抗值很大。
