锅炉和汽轮机的分类及特点解析

锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将液体、气体或固体燃料燃烧产生热能的设备，将热能转化为蒸汽或热水来供应加热或动力用途。

根据不同的工作原理和用途，锅炉可以分为多种不同的分类。

下面将介绍一些常见的锅炉分类及对锅炉本体的安全技术要求。

一、按燃烧方式分类1. 直火式锅炉：直接将燃料投入炉膛进行燃烧，如燃油锅炉、燃气锅炉等。

2. 混合式锅炉：将燃料和空气事先混合后再进行燃烧，如蒸汽发生器、燃煤锅炉等。

3. 流化床锅炉：通过将燃料与燃烧空气进行均质混合，并在锅炉中形成高速流动的流化床状态来实现燃烧，如循环流化床锅炉。

二、按工作压力分类1. 低压锅炉：额定蒸发量小于等于4吨/小时，额定蒸汽压力小于或等于1.6MPa的锅炉。

2. 中压锅炉：额定蒸发量小于等于65吨/小时，额定蒸汽压力小于或等于2.5MPa的锅炉。

3. 高压锅炉：额定蒸发量小于等于220吨/小时，额定蒸汽压力小于或等于9.8MPa的锅炉。

4. 超高压锅炉：额定蒸发量小于或等于410吨/小时，额定蒸汽压力小于或等于13.7MPa的锅炉。

三、按形式分类1. 水管锅炉：在锅炉中水道布置成管束并通过燃烧室与烟气进行换热，如燃油水管锅炉、燃气水管锅炉等。

2. 烟管锅炉：在锅炉中热交换面布置成烟管，烟气经过锅炉内部的烟管与水进行换热，如燃煤烟管锅炉、核电站用烟管锅炉等。

3. 热油锅炉：将热媒油作为传热介质，在锅炉内部进行燃烧和换热，如燃油热油锅炉、燃气热油锅炉等。

四、按用途分类1. 工业锅炉：用于工业生产过程中的加热供能，如燃气工业锅炉、电厂锅炉等。

2. 动力锅炉：用于发电或驱动动力设备，如火电锅炉、核电锅炉等。

三、锅炉本体的安全技术要求1. 材料选择与质量控制：锅炉本体的材料选择应符合相关国家标准和规定，具备足够的强度、耐热性和耐蚀性等特性。

在材料的采购、检验和控制环节，应严格执行相关的质量控制要求，确保材料质量符合标准。

2. 设计标准与规范：锅炉本体的设计要符合相关的国家标准和规范，如《锅炉技术监察管理规程》、《锅炉及压力容器制造许可证管理规定》等，确保设计符合安全要求。

1、按工作原理分类：①冲动式汽轮机，主要由冲动级组成，蒸汽主要在喷嘴叶栅（或静叶栅）中膨胀，在动叶栅中只有少量膨胀。

②反动式汽轮机，主要由反动级组成，蒸汽在喷嘴叶栅（或静叶栅）和动叶栅中都进行膨胀，且膨胀程度相同。

2、按热力特性分：①凝汽式汽轮机：蒸汽在汽轮机中膨胀做功后，进入高度真空状态下的凝汽器，凝结成水。

②背压式汽轮机：排汽压力高于大气压力，直接用于供热，无凝汽器。

③调整抽汽式汽轮机：从汽轮机中间某几级后抽出一定参数、一定流量的蒸汽(在规定的压力下）对外供热，其余排汽仍排入凝汽器。

根据供热需要，有一次调整抽汽和二次抽汽之分。

④中间再热式汽轮机：蒸汽在汽轮机内膨胀做功过程中被引出，再次加热后返回汽轮机继续膨胀作功。

凝汽式背压为负压，蒸汽最终成为低温凝结水，能量利用率高；背压式有一定压力，蒸汽只是从高压蒸汽变为低压蒸汽，能量利用率没有凝汽式的高，但在某些运行稳定的场合，经常使用背压式透平，将高压蒸汽减压成为低压蒸汽，供需要低压蒸汽的系统使用。

凝汽式的透平相对背压式多了真空凝汽系统，结构相对复杂，造价高，但由于能量利用率高，所以现在在大功率场合较多地采用凝汽式，小功率场合由于凝汽系统可能造成运行成本相对背压式高，所以在小功率场合有后部直接放空的背压式透平。

3、按主蒸汽参数分，进入汽轮机的蒸汽参数是指进汽的压力和温度，按不同的压力等级可分为：①低压汽轮机：主蒸汽压力小于1.5Mpa;②中压汽轮机：主蒸汽压力为2--4Mpa;③高压汽轮机：主蒸汽压力为6--10Mpa;④超高压汽轮机：主蒸汽压力为12---14Mpa;⑤亚临界压力汽轮机：主蒸汽压力为16---18Mpa;⑥超临界压力汽轮机：主蒸汽压力大于22.15Mpa;⑦超超临界压力汽轮机：主蒸汽压力大于32Mpa。

4、此外按汽流方向分类可分为轴流式、辐流式、周流式汽轮机；5、按用途分类可分为电站汽轮机、工业汽轮机、船用汽轮机；按汽缸数目分类可分为单缸、双缸和多缸汽轮机；按机组转轴数目分类可分为单轴和双轴汽轮机；按工作状况分类可分为固定式和移动式汽轮机等。

锅炉种类及特点参数电厂锅炉是火电厂三大主设备之一。

由锅炉本体和辅助设备构成。

它利用燃料（如煤、重油、天然气等）燃烧时产生的热量使水变成具有一定温度和压力的过热蒸汽，以驱动汽轮发电机发电。

电厂锅炉以其容量大、参数（压力、温度）高区别于一般工业锅炉。

电厂锅炉在火电厂中是提供动力的关键设备，因而电厂锅炉技术的进步对电力生产的发展有着直接影响。

在发电设备制造史上，直到20世纪50年代以前，电厂锅炉的发展一直落后于汽轮发电机，这限制了机组容量的提高。

最初，电厂采用火管锅炉。

这种锅炉容量小,压力低，效率低,适应不了电厂对动力日益增长的需求，因而被水管锅炉代替。

水管锅炉经历了由直水管向弯水管形式的发展。

后者与中参数机组配套，是电厂锅炉发展史上的一大进步。

随着材料、制造工艺、水处理技术、热工控制技术的进步，20世纪30年代，德国和苏联开始应用直流锅炉；40年代美国开发了多次强制循环锅炉。

到80年代，世界上最大的单台多次强制循环锅炉已可与100 万千瓦机组匹配。

西欧则发展了低倍率强制循环锅炉，最大的单台容量可配60万千瓦机组。

在直流锅炉与强制循环锅炉的基础上，又出现了复合循环锅炉。

80年代世界上最大的单台锅炉是配130 万千瓦机组的直流锅炉。

中国在50年代前不能制造电厂锅炉。

1953年成立了第一家锅炉厂（上海锅炉厂），1955年生产了第一台中国自行制造的中压链条锅炉,蒸发量为40吨/时。

1958年，哈尔滨锅炉厂试制成230吨/时的高压电厂锅炉。

80年代末已能制造1000吨/时的垂直上升管直流锅炉,以及为30万千瓦机组和60万千瓦机组配套的电厂锅炉。

燃煤锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无工消耗，这样就存在效率问题，一般大写的锅炉效率高些，60% ~ 80%之间。

燃煤锅炉分类燃煤锅炉有多种类型，可按燃烧方式、除渣方式以及结构安装方式分类。

按燃烧方式可分为4种①层燃炉:原煤经破碎成粒径为25～40毫米的碎块后，用炉前煤斗的煤闸板或播煤机平铺在链条炉排上作层状燃烧。

锅炉的分类和类型锅炉是将水或其他流体加热蒸发成蒸汽或热水的设备。

锅炉广泛应用于工业、农业、建筑和生活等领域。

根据不同的分类和类型，锅炉有着不同的特点和适用范围。

下面将从以下几个方面对锅炉的分类和类型进行详细介绍。

一、按照用途分类1. 工业锅炉工业锅炉是指在工业生产中使用的锅炉，其主要特点是能够满足大量高温高压的蒸汽需求，以及能够满足各种行业的特殊需求，如化学工业、纺织工业、造纸工业等。

2. 动力锅炉动力锅炉是指为发电或驱动机械设备提供蒸汽或高温水的锅炉。

动力锅炉通常具有较高的压力和温度要求，且需要有稳定可靠的运行性能。

3. 生活锅炉生活锅炉主要用于家庭供暖和生活用水加热等方面。

生活锅炉通常采用低压、低温的加热方式，以确保安全可靠。

二、按照结构分类1. 火管锅炉火管锅炉是一种传统的锅炉类型，其主要特点是采用单个或多个火管作为加热面，通过火与水之间的对流和辐射传热来加热水。

火管锅炉结构简单，制造成本较低，但效率相对较低。

2. 水管锅炉水管锅炉是一种常见的现代化锅炉类型。

其主要特点是采用多个水管作为加热面，通过水与火之间的对流和辐射传热来加热水。

水管锅炉效率高、安全可靠、适用范围广泛。

3. 燃气锅炉燃气锅炉是一种利用天然气或液化气等清洁能源作为主要能源的锅炉。

其主要特点是使用方便、环保节能、效率高等，逐渐取代了传统的以固体或液体能源为主要能源的锅炉。

三、按工作压力分类1. 低压锅炉低压锅炉指工作压力小于或等于0.1MPa的锅炉。

低压锅炉主要用于生活和小型工业领域。

2. 中压锅炉中压锅炉指工作压力在0.1MPa~3.9MPa之间的锅炉。

中压锅炉主要用于中型工业领域。

3. 高压锅炉高压锅炉指工作压力大于等于4MPa的锅炉。

高压锅炉主要用于大型电站和重工业领域。

四、按传热方式分类1. 对流式锅炉对流式锅炉是指通过水与火之间的对流传递能量来加热水。

对流式锅炉结构简单，制造成本较低，但效率相对较低。

2. 辐射式锅炉辐射式锅炉是指通过火与水之间的辐射传递能量来加热水。

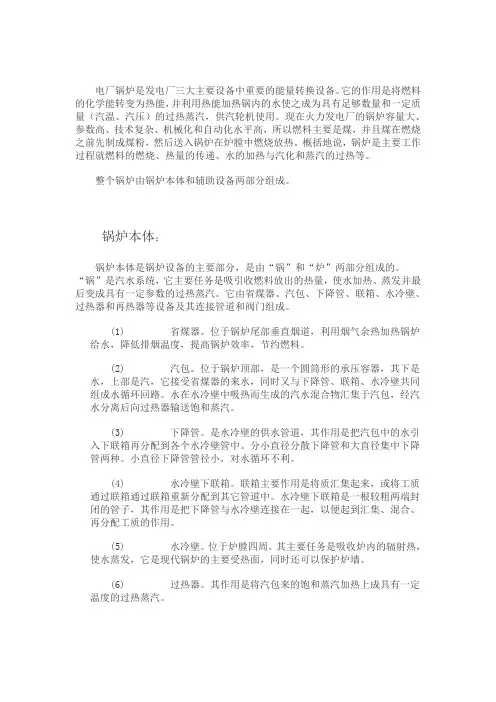

电厂锅炉是发电厂三大主要设备中重要的能量转换设备。

它的作用是将燃料的化学能转变为热能，并利用热能加热锅内的水使之成为具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。

现在火力发电厂的锅炉容量大、参数高、技术复杂、机械化和自动化水平高，所以燃料主要是煤，并且煤在燃烧之前先制成煤粉，然后送入锅炉在炉膛中燃烧放热。

概括地说，锅炉是主要工作过程就燃料的燃烧、热量的传递、水的加热与汽化和蒸汽的过热等。

整个锅炉由锅炉本体和辅助设备两部分组成。

锅炉本体：锅炉本体是锅炉设备的主要部分，是由“锅”和“炉”两部分组成的。

“锅”是汽水系统，它主要任务是吸引收燃料放出的热量，使水加热、蒸发并最后变成具有一定参数的过热蒸汽。

它由省煤器、汽包、下降管、联箱、水冷壁、过热器和再热器等设备及其连接管道和阀门组成。

(1) 省煤器。

位于锅炉尾部垂直烟道，利用烟气余热加热锅炉给水，降低排烟温度，提高锅炉效率，节约燃料。

(2) 汽包。

位于锅炉顶部，是一个圆筒形的承压容器，其下是水，上部是汽，它接受省煤器的来水，同时又与下降管、联箱、水冷壁共同组成水循环回路。

水在水冷壁中吸热而生成的汽水混合物汇集于汽包，经汽水分离后向过热器输送饱和蒸汽。

(3) 下降管。

是水冷壁的供水管道，其作用是把汽包中的水引入下联箱再分配到各个水冷壁管中。

分小直径分散下降管和大直径集中下降管两种。

小直径下降管管径小，对水循环不利。

(4) 水冷壁下联箱。

联箱主要作用是将质汇集起来，或将工质通过联箱通过联箱重新分配到其它管道中。

水冷壁下联箱是一根较粗两端封闭的管子，其作用是把下降管与水冷壁连接在一起，以便起到汇集、混合、再分配工质的作用。

(5) 水冷壁。

位于炉膛四周，其主要任务是吸收炉内的辐射热，使水蒸发，它是现代锅炉的主要受热面，同时还可以保护炉墙。

(6) 过热器。

其作用是将汽包来的饱和蒸汽加热上成具有一定温度的过热蒸汽。

(7) 再热器。

其作用是将汽轮机中做过部分功的蒸汽再次进行加热升温，然后再送到汽轮机中继续做功。

锅炉的分类锅炉是生产工业产品的重要设备，锅炉的种类非常多，被广泛用于工业和商业用途。

本文旨在介绍不同类型的锅炉以及它们的特点和应用领域。

锅炉的类型可以根据能源分为几类：煤气锅炉、油气锅炉、火电锅炉、核电锅炉、太阳能锅炉、风能电锅炉和热水炉。

煤气锅炉是使用煤气进行燃烧的锅炉，但也可以使用其他天然气或者液化石油气。

它可以提供高温度的蒸汽，一般用于重要的加热和加工过程，也适用于生活用途。

油气锅炉是使用石油或燃料油作为燃料的锅炉，它可以生产很多蒸汽，蒸汽的温度可以在一定范围内调节，一般用于大型的工业发电，也可以用于家庭燃烧加热、供暖和洗衣服务等。

火电锅炉是利用煤炭或其他燃料的热能来生产蒸汽的锅炉，火电锅炉具有高效率、低污染和低成本的优点，一般用于大型发电厂，也可以用于小型锅炉来供应家庭居住区的热水和发电。

核电锅炉是使用核反应堆中的原子能来生产蒸汽的锅炉，一般使用热水或水蒸汽循环作为冷却剂，它具有良好的安全性和高效率的优点，但同时也存在高的核废物排放，一般用于大型电厂发电。

太阳能锅炉是使用太阳能作为燃料的锅炉，它可以生产蒸汽，可用于发电、冶炼、加热或清洗，这种锅炉无需使用化石燃料，可以实现零排放。

风能电锅炉是利用风力作为动力来生产蒸汽的锅炉，它可以使用机械设备或水轮机来将风力变为电力，然后利用电力来加热水，达到生产蒸汽的目的，这种锅炉不消耗任何传统的燃料，可以实现环保。

热水炉是一种以电的加热方式来生产热水的炉子，这种炉子使用温度传感器或温控开关来控制温度，一般用于家庭用途，也可以用于工厂加工加热。

以上是锅炉的不同类型及其特点介绍，在使用锅炉时，需要结合实际情况，根据自己的需要选择合适的锅炉类型，以保证发电的稳定性和安全性。

每一种锅炉都有其特定的使用领域，在满足实际使用需求的同时，应当充分考虑环保的要求，减少能源的浪费，节省经济成本。

锅炉的分类和类型1. 引言锅炉是一种将水或其他液体加热为蒸汽、热水或热油的设备，广泛应用于工业生产、供暖和发电等领域。

根据不同的工作原理和使用场景，锅炉可以分为多种分类和类型。

本文将详细介绍锅炉的分类和类型，并对其特点和应用进行分析。

2. 锅炉的分类根据锅炉的工作原理、结构形式以及使用场景，可以将锅炉分为以下几个主要分类：2.1 按工作原理分类2.1.1 燃料锅炉燃料锅炉是利用固体、液体或气体等可燃物质进行燃烧，产生高温火焰或高压蒸汽的锅炉。

常见的燃料包括木材、天然气、重油、柴油等。

根据不同的供给方式，可将其进一步细分为手动给料锅炉、机械给料锅炉和自动给料锅炉。

2.1.2 电力锅炉电力锅炉是利用电能直接加热水或其他液体，产生蒸汽或热水的锅炉。

其工作原理类似于电热水壶，通过电阻加热器将电能转化为热能。

电力锅炉具有启动快、调节范围广等优点，广泛应用于城市供暖和工业生产等领域。

2.1.3 核能锅炉核能锅炉利用核反应堆产生的高温和高压条件，将水转化为蒸汽。

核反应堆中的核裂变或核聚变过程释放出的巨大能量被传递给水，使其发生相变。

核能锅炉是一种高效、清洁的发电方式，被广泛应用于核电站。

2.2 按结构形式分类2.2.1 直接流式锅炉直接流式锅炉是最简单的一种锅炉结构形式，其内部没有管束或管子。

水从进口进入锅壳，在被加热后通过出口排出。

直接流式锅炉结构简单、造价低廉，但由于无法对流速进行控制，其传热效果较差。

2.2.2 换热管锅炉换热管锅炉是利用内部充满换热管的锅壳进行传热的一种锅炉结构形式。

水从进口进入换热管，在与外界的高温气体或火焰接触后产生蒸汽或加热水，然后通过出口排出。

换热管锅炉具有高效率、紧凑型等优点，广泛应用于工业领域。

水壁管锅炉是一种采用垂直或水平排列的水冷壁作为传热面的锅炉结构形式。

在水壁管中循环流动的水受到高温气体或火焰的加热，产生蒸汽或加热水。

水壁管锅炉具有传递能量快、结构牢固等特点，广泛应用于火电厂等大型发电设备。

锅炉和汽轮机的分类及特点锅炉篇一、锅炉的分类1、按用途分类：①电站锅炉：用于发电，大多为大容量、高参数锅炉，出口工质为过热蒸汽。

②工业锅炉：用于工业生产和采暖，大多数为低压、低温、小容量锅炉，出口工质为蒸汽的称为蒸汽锅炉，出口工质为热水的称为热水锅炉。

③船用锅炉。

④机车锅炉。

⑤注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为高压湿蒸汽。

2、按结构分类：①火管锅炉：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。

②水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。

电站锅炉一般均为水管锅炉，热效率高，但对水质和运行水平的要求也较高。

3、按循环方式分类：①自然循环锅筒锅炉②多次强制循环锅筒锅炉③低倍率循环锅炉④直流锅炉⑤复合循环锅炉4、按锅炉额定工作压力分类：①低压锅炉：≤3.8MPa②中压锅炉： 3.8MPa≤P＜5.4MPa。

③次高压锅炉：5.4MPa≤P＜9.8MPa；④高压锅炉：9.8MPa≤P＜13.7MPa；⑤超高压锅炉：13.7MPa≤P＜16.7MPa；⑥亚临界压力锅炉：16.7MPa≤P＜22.1MPa；⑦超临界压力锅炉：22.1MPa≤P＜27.0MPa；⑧超超临界锅炉: P≥27.0MPa或额定出口温度≥590℃的锅炉。

5、按所用燃料或能源分类：①固体燃料锅炉：燃用煤等固体燃料；②液体燃料锅炉：燃用重油等液体燃料；③气体燃料锅炉：燃用天然气等气体燃料；6、按燃烧方式分类：①火床燃烧锅炉：主要用于工业锅炉，包括固定炉排炉、往复炉排炉等。

②火室燃烧锅炉：主要用于电站锅炉，燃用液体燃料、气体燃料和煤粉的锅炉均为火室燃烧锅炉。

③流化床锅炉(沸腾炉）：送入炉排空气流速较高，使大颗粒燃煤在炉排上面的沸腾床中翻腾燃烧，小颗粒燃煤随空气上升并燃烧。

④旋风燃烧炉：旋风燃烧是按照强旋涡的原理组织炉内旋风火焰燃烧的一种方式。

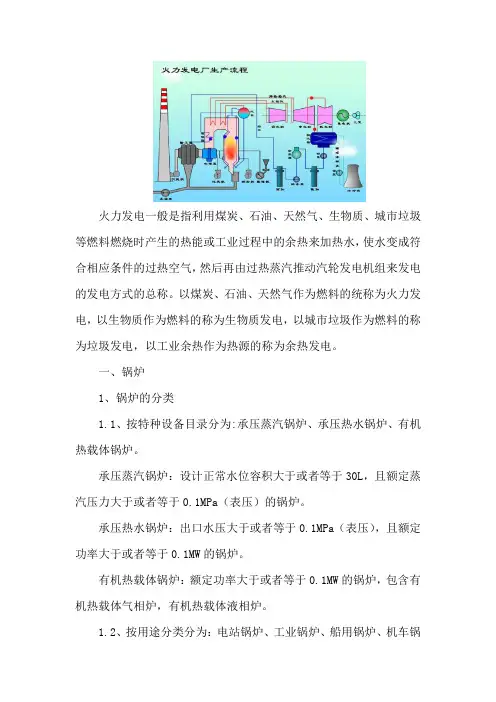

火力发电一般是指利用煤炭、石油、天然气、生物质、城市垃圾等燃料燃烧时产生的热能或工业过程中的余热来加热水，使水变成符合相应条件的过热空气，然后再由过热蒸汽推动汽轮发电机组来发电的发电方式的总称。

以煤炭、石油、天然气作为燃料的统称为火力发电，以生物质作为燃料的称为生物质发电，以城市垃圾作为燃料的称为垃圾发电，以工业余热作为热源的称为余热发电。

一、锅炉1、锅炉的分类1.1、按特种设备目录分为:承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉。

承压蒸汽锅炉：设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）的锅炉。

承压热水锅炉：出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的锅炉。

有机热载体锅炉：额定功率大于或者等于0.1MW的锅炉，包含有机热载体气相炉，有机热载体液相炉。

1.2、按用途分类分为：电站锅炉、工业锅炉、船用锅炉、机车锅炉。

1.3、按结构分为：火管锅炉、水管锅炉。

1.4、按循环方式分为：自然循环锅筒锅炉、多次强制循环锅炉、地循环倍率锅炉、直流锅炉、复合循环过滤。

1.5、按锅炉机组容量分为：小型锅炉、中型锅炉、大型锅炉。

1.6、按锅炉出口工质压力分为：低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉、超临界压力锅炉、超超临界压力锅炉。

1.7、按燃烧方式分为：层燃锅炉、室燃锅炉、旋风炉、流化床燃烧锅炉。

1.8、按所用能源或燃料分为：固体燃烧锅炉、液体燃烧锅炉、气体燃烧锅炉、余热锅炉、原子能锅炉、废料锅炉、其他能源锅炉。

1.9、按排渣方式分为：固态排渣锅炉、液态排渣锅炉。

1.10、其他类型。

按炉膛烟气压力分、按锅筒布置方式分、按锅炉厂房形式分，按锅形分等。

2、锅炉的性能及主要参数2.1、锅炉的性能：对外输出热介质并提供热能。

2.2、主要参数2.2.1、蒸发量：蒸汽锅炉用额定蒸发量表明其容量的大小，即每小时生产的额定蒸汽量称为蒸发量，单位是t/h，也称锅炉的额定出力或铭牌蒸发量。

常用的锅炉类型及其特点锅炉是一种用于产生蒸汽或热水的产品，被广泛应用于工业、商业和家庭领域。

根据不同的设计和用途，存在许多不同类型的锅炉。

下面将介绍几种常用的锅炉类型及其特点。

1.水管锅炉：水管锅炉是一种使用水循环的锅炉，它的特点是庞大的加热表面积和高效的传热效率。

它的工作原理是通过燃料燃烧产生热量，再将热量传递给水中的管子，最终将水加热到产生蒸汽的温度。

水管锅炉适用于大型工业和电力生产场所，具有稳定的热管流和较高的效率。

2.火管锅炉：火管锅炉是一种采用火焰和烟气来加热水的锅炉。

它的特点是结构简单、操作方便、启动快速。

火管锅炉通常适用于临时供热、野外工作和一些小规模工业应用。

然而，火管锅炉的传热效率较低，因此对能源的利用率相对较低。

3.燃气锅炉：燃气锅炉是一种使用天然气或液化石油气等作为燃料的锅炉。

它的特点是燃烧效率高、污染排放低、操作简单。

燃气锅炉适用于工业、商业和家庭使用，燃烧后产生的热量转化为热水或蒸汽，提供供暖、热水和烹饪等功能。

4.电锅炉：电锅炉是一种使用电能加热水的锅炉。

它的特点是体积小、占地面积少、环境友好。

电锅炉不需要燃料燃烧，因此没有污染排放，适用于一些有特殊要求的环境，如室内供暖、食品加工等。

5.回转炉：回转炉是一种使用煤炭、石油焦等固体燃料的特殊型锅炉。

其特点是燃烧效率高，热效率高，适用于大型工业和电力生产场所。

回转炉的工作原理是固体燃料在炉内进行燃烧和氧化，并将所产生的热量转移到水中。

然而，由于固体燃料的限制，对燃料的质量和处理要求比较高。

总而言之，锅炉是一种重要的能源转换设备，在多个领域中发挥着重要的作用。

不同类型的锅炉具有不同的特点和适用场景，用户在选择锅炉时应根据实际需求和环境要求进行合理选择。

锅炉分类大全详解锅炉是利用燃料燃烧释放出的热能或其他能量将工质加热到一定参数的能源转换设备。

那么锅炉是如何分类的呢？今天小编给大家详细的介绍下。

锅炉的分类一、按用途分类：1. 电站锅炉： P>3.82MPa用于发电，大多为大容量、高参数锅炉，效率高，出口工质为过热蒸汽。

2. 工业锅炉：P<2.5MPa，用于工业生产和采暖，大多数为低压、低温、小容量锅炉，热效率较低。

出口工质为蒸汽的称为蒸汽锅炉，出口工质为热水的称为热水锅炉。

3. 船用锅炉：4. 机车锅炉：5. 注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为，高压蒸汽。

二、按结构分类：1. 火管锅炉（锅壳锅炉）：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。

2. 水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。

电站锅炉一般均为水管锅炉，热效率高，但对水质和运行水平的要求也较高。

三按锅炉出口工质压力分类1. 低压锅炉：一般压力小于1.25MPa2. 中压锅炉：一般压力为3.8MPa3.次高压锅炉：一般压力为5.3MPa4. 高压锅炉：一般压力为9.8MPa5. 超高压锅炉：一般压力为13.7MPa6. 亚临界压力锅炉：一般压力为16.7MPa7. 超临界压力锅炉：一般压力为22.1MPa四按许可证级别分类A级锅炉：额定工作压力（表）P≥3.8MPa的锅炉，如郑锅。

包括：1.超临界锅炉: P ≥ 22.1MPa2.亚临界锅炉: 16.7MPa≤P＜22.1MPa；3.超高压锅炉: 13.7MPa≤P＜16.7MPa；4.高压锅炉: 9.8MPa≤P＜13.7MPa；5.次高压锅炉: 5.3MPa≤P＜9.8MPa；6.中压锅炉: 3.8MPa≤P＜5.3MPa。

B级锅炉：1.蒸汽锅炉： 0.8MPa＜P＜3.8MPa2.热水锅炉： P＜3.8MPa，且额定出水温度≥120℃C级锅炉：1.蒸汽锅炉: 额定工作压力≤0.8MPa2.热水锅炉: P＜3.8MPa，且额定出水温度＜120℃；D级锅炉：1.蒸汽锅炉：水容积≤50L且额定工作压力＜0.8MPa；2.汽水两用锅炉: 额定工作压力≤0.04MPa且额定蒸发量≤0.5t/h的锅炉；五、按燃烧方式分类1. 层燃锅炉：包括链条炉排锅炉、往复炉排等。

锅炉的分类锅炉的分类可以按循环方式、燃烧方式、排渣方式、运行方式以及燃料、蒸汽参数、炉型、通风方式等进行分类，其中按循环方式和蒸汽参数的分类最为常见。

1. 循环方式分类锅炉按照循环方式可分为自然循环锅炉、控制循环锅炉和直流锅炉。

(1). 自然循环锅炉给水经给水泵升压后进入省煤器，受热后进入蒸发系统。

蒸发系统包括汽包、不受热的下降管、受热的水冷壁以及相应的联箱等。

当给水在水冷壁中受热时，部分水会变为蒸汽，所以水冷壁中的工质为汽水混合物，而在不受热的下降管中工质则全部为水。

由于水的密度要大于汽水混合物的密度，所以在下降管和水冷壁之间就会产生压力差，在这种压力差的推动下，给水和汽水混合物在蒸发系统中循环流动。

这种循环流动是由于水冷壁的受热而形成，没有借助其他的能量消耗，所以称为自然循环。

在自然循环中，每千克水每循环一次只有一部分转变为蒸汽，或者说每千克水要循环几次才能完全汽化，循环水量大于生成的蒸汽量。

单位时间内的循环水量同生成蒸汽量之比称为循环倍率。

自然循环锅炉的循环倍率约为4～30。

(2). 控制循环锅炉在循环回路中加装循环水泵，就可以增加工质的流动推动力，形成控制循环锅炉。

在控制循环锅炉中，循环流动压头要比自然循环时增强很多，可以比较自由地布置水冷壁蒸发面，蒸发面可以垂直布置也可以水平布置，其中的汽水混合物即可以向上也可以向下流动，所以可以更好地适应锅炉结构的要求。

控制循环锅炉的循环倍率约为3～10。

自然循环锅炉和控制循环锅炉的共同特点是都有汽包。

汽包将省煤器、蒸发部分和过热器分隔开，并使蒸发部分形成密闭的循环回路。

汽包内的大容积能保证汽和水的良好分离。

但是汽包锅炉只适用于临界压力以下的锅炉。

(3). 直流锅炉直流锅炉没有汽包，工质一次通过蒸发部分，即循环倍率为1。

直流锅炉的另一特点是在省煤器、蒸发部分和过热器之间没有固定不变的分界点，水在受热蒸发面中全部转变为蒸汽，沿工质整个行程的流动阻力均由给水泵来克服。

锅炉的种类及应用锅炉是一种能将水转化为蒸汽或热水的热能转换设备。

根据工作介质和工作压力的不同，锅炉可以分为多种不同的类型。

下面将详细介绍几种常见的锅炉种类及其应用。

1. 蒸汽锅炉蒸汽锅炉是一种将液体水转化为高温、高压蒸汽的锅炉。

根据燃烧方式的不同，蒸汽锅炉可以分为燃煤蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉和生物质蒸汽锅炉等。

蒸汽锅炉广泛应用于工业生产中的发电、化工、纺织、造纸等行业，也常用于供暖系统和集中供热。

2. 热水锅炉热水锅炉是一种将液体水加热至一定温度并供应给采暖系统或热水使用的热能转化设备。

根据燃烧方式的不同，热水锅炉也可以分为燃煤热水锅炉、燃油热水锅炉、燃气热水锅炉和生物质热水锅炉等。

热水锅炉广泛应用于住宅、商业建筑和工业厂房的采暖和热水供应中。

3. 循环流化床锅炉循环流化床锅炉是一种采用流化床技术的新型锅炉。

其特点是在锅炉炉膛内形成一层高速流动的颗粒床，并通过给床层送风从而使颗粒床保持流态。

循环流化床锅炉具有燃烧效率高、污染物排放少、适应燃料范围广等优点。

它常用于燃煤和生物质颗粒物的燃烧，广泛应用于发电、供热和工业生产。

4. 沸腾床锅炉沸腾床锅炉是一种利用颗粒物在高温下出现沸腾现象传递热量的锅炉。

它通过将燃料床与给燃料送风并加热至颗粒物沸腾的状态，使颗粒物与热介质之间进行高效的热交换。

沸腾床锅炉具有结构简单、容易控制和适应性强等优点。

它可用于高灰煤、石油焦、煤矸石等多种燃料的燃烧，并广泛应用于发电、供热和重化工等领域。

5. 拉链膨胀锅炉拉链膨胀锅炉是一种利用拉链式金属膨胀节来补偿热胀冷缩的锅炉。

它通过金属膨胀节的伸缩来补偿锅炉在运行过程中因温度变化引起的胀缩变形，从而避免锅炉炉膛和管道因热胀冷缩而产生过大的应力。

拉链膨胀锅炉广泛应用于石油化工、钢铁冶炼、造纸、医药等行业。

除了以上几种常见的锅炉种类，还有一些其他类型的锅炉如热风炉、热媒体锅炉、电锅炉等。

这些锅炉根据具体的使用环境和需求选择不同的工作介质和工作压力，以满足工业生产和生活的需求。

燃煤火力发电厂第一节、锅炉机组的基本工作原理一、火力发电厂的三大设备：锅炉、汽轮机、发电机。

二、火力发电厂的能量转换过程燃料的化学能转变为热能和机械能，然后通过交流发动机转变为电能第二节、锅炉机组的系统及组成部件一、燃煤锅炉的组成部件⏹锅炉机组由锅炉本体设备和辅机设备组成。

⏹本体设备包括：⏹炉（燃烧系统）：炉膛、烟道、燃烧器、空气预热器；⏹锅（汽水系统）省煤器、汽包、下降管、水冷壁、汽水分离器、过热器、再热器等。

⏹辅机设备包括：给煤机、磨煤机、送风机、吸风机、给水泵、吹灰器、碎渣机、除尘器、灰浆泵等。

锅炉辅助系统：输煤、制粉、送引风、给水、除灰除尘、排污、控制测量、烟气脱硫脱硝8大系统。

二、锅炉的工作过程及设备组成1、输煤系统⏹铁路或公路⏹卸煤设备是将煤从车厢中卸出的设备。

对其要求是卸煤的速度要快，要彻底干净且不损伤车厢。

目前我国常用的有螺旋卸车机、翻车机、自卸式底开车厢等几种方式。

1、螺旋卸车机：(1)桥式螺旋卸车机(2)门式螺旋卸车机2、翻车机：(1)转子式翻车机（2）侧倾式翻车机3、自卸式底开车厢2、制粉系统发电厂使用的磨煤机大致分为以下三种。

1、低速磨煤机：转动速度为15～25r/min，目前常用的是双进双出的钢球筒式磨煤机、单进单出的钢球筒式磨煤机。

2、中速磨煤机：转动速度为50～300r/min，目前常用的是MPS中速磨煤机、RP（或HP）中速磨煤机、MBF中速磨煤机。

3、高速磨煤机：工作转速高达750～1500r/min，目前常用的是风扇式磨煤机。

中速磨煤机正压直吹式制粉系统风扇磨煤机三介质（热风、高温炉烟、低温炉烟）干燥直吹式制粉系统3、送引风与燃烧系统：⏹炉膛1、结构：全悬吊结构；高、宽、深；平炉顶、斜炉顶；全钢结构；平衡通风；负压；岛式；半露天、全封闭；⏹直流式煤粉燃烧器直流燃烧器通常由一列矩形或圆形喷口组成。

煤粉气流和热空气从喷口射出后，形成直流射流。

直流射流的主要特点是沿流动方向的速度衰减比较慢，具有比较稳定射流核心区，且一次风和二次风的后期混合比较强。

锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将水或者其他液体加热至高温蒸汽或者热水的设备。

根据不同的分类标准，锅炉可以分为多种类型，包括以下几种主要分类。

1. 按照工作原理分：- 火管锅炉：利用火焰通过管束来加热介质，快速加热；- 水管锅炉：利用管束中的水来吸收燃烧的热量，随后产生蒸汽；- 火管-水管锅炉：将火管锅炉和水管锅炉结合起来使用。

2. 按照结构特点分：- 直燃式锅炉：燃烧器直接放置在锅炉内部；- 射燃式锅炉：燃烧器通过喷嘴将燃料喷入炉膛内部。

3. 按照介质分：- 蒸汽锅炉：产生高温蒸汽；- 热水锅炉：产生高温热水。

锅炉是一种危险设备，应满足一系列的安全技术要求以确保其正常运行过程中的安全性。

以下是对锅炉本体的安全技术要求的概述。

1. 强度和稳定性要求：- 锅炉本体应有足够的强度和稳定性，以承受内外部的负荷和压力；- 锅炉材料的选择应考虑其耐压性、耐热性和抗腐蚀性。

2. 压力容器的要求：- 锅炉本体应设计为压力容器，能够承受设计工作压力和温度的影响；- 锅炉膜壳和炉管应符合相应标准的要求。

3. 安全阀的要求：- 锅炉应配备安全阀，用于排除过高的压力，防止爆炸事故的发生；- 安全阀应符合相应标准的要求，并经常检查和校验。

4. 水位控制要求：- 锅炉应具备水位控制装置，用于监测和控制锅炉内的水位；- 水位控制装置应能及时准确地反映锅炉内的水位，并具有报警和保护功能。

5. 燃烧器的要求：- 锅炉燃烧器应具备可靠的点火和燃烧稳定性；- 燃烧器应符合相应标准的安全要求，并定期检查、清洁和维护。

6. 排烟系统的要求：- 锅炉应配备有效的排烟系统，将烟气排到室外，以减少对环境的污染；- 排烟系统应符合相关排放标准，并经常进行检查和清洁。

7. 运行和维护要求：- 锅炉操作人员应具备相应的培训和证书，了解锅炉的运行原理和操作规程；- 锅炉应定期进行检查和维护，确保各项安全装置的正常运行；- 锅炉应配备完善的报警系统，及时发现异常情况并采取相应的措施。

锅炉的分类及对锅炉本体的安全技术要求模版锅炉是一种将燃料燃烧产生的热能转化为蒸汽或热水的设备，广泛用于工业生产、供热、发电以及其他领域。

根据不同的工作原理和功能，锅炉可分为多种类型。

在本文中，我们将对锅炉的分类以及锅炉本体的安全技术要求进行详细介绍。

一、锅炉的分类根据工作原理和结构，锅炉可分为以下几种类型：1. 水管锅炉水管锅炉是最常见的一种锅炉，通过将水加热到一定的温度和压力，产生蒸汽。

水管锅炉通常由上下两部分组成，上部为蒸汽区，下部为水区。

水通过管子从下部流入上部，并被加热成蒸汽。

常见的水管锅炉有火管锅炉、热水锅炉等。

2. 烟管锅炉烟管锅炉是传统的火力发电厂中常见的一种锅炉。

它的工作原理是通过将火焰和烟气通过烟管，将烟气的热量传递给水，从而产生蒸汽。

烟管锅炉结构简单，使用方便，但烟气通道较长，对环境污染较大。

3. 壳和管锅炉壳和管锅炉是一种将水包围在管子中，再将烟气包围在外部的锅炉。

它的工作原理是通过将烟气和水分别流过管子内外，实现热量的传递。

壳和管锅炉的热效率较高，可同时产生高压蒸汽和热水。

4. 循环流化床锅炉循环流化床锅炉是一种采用循环流化床技术的燃煤锅炉，其特点是燃烧效率高、烟气排放少。

循环流化床锅炉通过将煤粉与燃料和助燃剂混合，经过燃烧室内的适当温度和压力调控，使煤粉在床内形成循环流化床，产生热能。

5. 电锅炉电锅炉是一种使用电能作为能源的锅炉，通过电加热方式将水加热成蒸汽或热水。

电锅炉无烟气排放，操作简单，安全可靠，广泛应用于一些特殊场合和地区。

以上是常见的几种锅炉类型，每种锅炉都有其特点和应用场合。

二、锅炉本体的安全技术要求模版为了保证锅炉的安全运行，各国制定了一系列的锅炉安全技术要求。

下面是一个对锅炉本体的安全技术要求的模版，供参考：1. 锅炉结构设计要求（1）锅炉结构要合理，以确保各部件的安全性和稳定性。

（2）锅炉设计应考虑燃烧和传热的效果，以提高锅炉的热效率。

（3）锅炉应具备良好的自动控制和调节能力，以保证燃烧过程的稳定性和安全性。

《火电厂动力部分》结业论文锅炉与汽轮机的简述院系:××工程学院班级：××姓名：××学号：××××××1．锅炉的定义、组成及分类1.1锅炉的定义及组成1.1.1 锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。

1.1.2 锅炉的组成：锅炉由“锅”和“炉”两大部分组成。

“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。

1.2.锅炉的分类锅炉有多种分类方法，主要的分类方法有：1.2.1 按用途分类：发电锅炉：是指用于火力发电的锅炉。

火力发电机组由蒸汽锅炉、汽轮机、发电机三大动力设备构成。

锅炉产生的高温、高压蒸汽经过汽轮机做功，使蒸汽的热能转换机械能，汽轮机带动发电机高速旋转发电，此时机械能转换成电能；工业锅炉：是指锅炉产生的高温热载体（蒸汽、高温水以及有机热载体）供工业生产过程中应用，如酿酒、造纸、纺织、木材、食品、化工等；生活锅炉：是指锅炉产生的热水、蒸汽供人们生活之用，如取暖、洗浴、消毒等。

1.2.2 按压力参数分类：低压锅炉：是指出口额定蒸汽压力不超过2.5MPa的锅炉；中压锅炉：是指出口额定蒸汽压力为3.0~5.0MPa的锅炉；高压锅炉：是指出口额定蒸汽压力为8.0~11.0MPa的锅炉；超高压锅炉：是指出口额定蒸汽压力为12.0~15.0MPa的锅炉；亚临界压力锅炉：是指出口额定蒸汽压力为16.0~20.0MPa的锅炉；超临界压力锅炉：是指出口额定蒸汽压力超过临界压力（22.1MPa）的锅炉。

注：临界压力1MPa=10.2kgf/cm2 进行换算，其余压力均按1MPa=10.0kgf/cm2换算。

汽轮机概念及其分类 Revised by Chen Zhen in 2021第1章汽轮机概念及其分类汽轮机概述汽轮机的概念概念：汽轮机是一种将蒸汽的热能转换成机械能的蒸汽动力装置，又称为蒸汽透平。

汽轮机是以蒸汽为工质的旋转式机械，主要用作发电原动机，也用来直接驱动各种泵、风机、压缩机和船舶螺旋桨等，还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。

特点：功率大、转速高、运行平稳、热经济性高、易损件少，运行安全可靠，调速方便、振动小、噪音小等。

汽轮机的工作原理1、具有一定温度（T）和压力（P）的蒸汽（锅炉或核反应堆）首先进入固定不动的喷嘴（也称静叶），蒸汽在喷嘴内膨胀，蒸汽的压力（P）、温度（T）不断降低，速度（V）增大，形成一股高速汽流，蒸汽的热能转化为动能。

2、高速汽流流经动叶（也称叶片）做功，动叶片带动汽轮机转子以一定的速度均匀转动，蒸汽的动能转化为机械能。

能量转换过程：蒸汽在汽轮机中，能量转换包括2个阶段，如图1所示：图1 汽轮机能量转换过程汽轮机的分类汽轮机的类别和型式很多，可按工作原理、主蒸汽（进汽）参数、热力特性、结构类型、转速、用途等几个方面进行分类（如表1所示）。

1、按工作原理分类（1）冲动式汽轮机：各级按照冲动原理设计，蒸汽主要在静叶（喷嘴）叶栅槽道中膨胀，在动叶叶栅槽道中主要改变流动方向，只有少量膨胀。

（2）反动式汽轮机：各级按冲动和反动原理设计，蒸汽在静叶（喷嘴）叶栅槽道和动叶叶栅槽道中都发生膨胀，且膨胀程度相等。

备注：调节级采用冲动级，其它级均为反动级。

（3）冲动反动组合式汽轮机：转子各级动叶片既有冲动级又有反动级。

2、按主蒸汽（进汽）参数分类（1）低压汽轮机：压力小于 Mpa（～）（2）中压汽轮机：压力为～ Mpa（2~4 MPa）（3）次高压汽轮机：压力为5~6 MPa（4）高压汽轮机：压力为～ Mpa（6~12Mpa）（5）超高压汽轮机：压力为～ Mpa（12~14 MPa）（6）亚临界压力汽轮机：压力为～ Mpa（16～18 MPa）（7）超临界压力汽轮机：压力大于 Mpa（8）超超临界压力汽轮机：压力大于32 Mpa3、按热力特性分类（1）凝汽式汽轮机（N）：蒸汽在汽轮机内做功后，乏汽（排汽）在低于大气压力的真空状态下全部排入凝汽器，凝结成水。
