1．均衡器的调整方法：超低音：20Hz-40Hz，适当时声音强而有力。
能控制雷声、低音鼓、管风琴和贝司的声音。
过度提升会使音乐变得混浊不清。
低音：40Hz-150Hz，是声音的基础部份，其能量占整个音频能量的70%，是表现音乐风格的重要成份。
适当时，低音张弛得宜，声音丰满柔和，不足时声音单薄，150Hz，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中低音：150Hz-500Hz，是声音的结构部分，人声位于这个位置，不足时，演唱声会被音乐淹没，声音软而无力，适当提升时会感到浑厚有力，提高声音的力度和响度。
提升过度时会使低音变得生硬，300Hz处过度提升3-6dB，如再加上混响，则会严重影响声音的清晰度。
中音：500Hz-2KHz，包含大多数乐器的低次谐波和泛音，是小军鼓和打击乐器的特征音。
适当时声音透彻明亮，不足时声音朦胧。
过度提升时会产生类似电话的声音。
中高音：2KHz-5KHz，是弦乐的特征音（拉弦乐的弓与弦的摩搡声，弹拔乐的手指触弦的声音某）。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别。
高音：7KHz-8KHz，是影响声音层次感的频率。
过度提升会使短笛、长笛声音突出，语言的齿音加重和音色发毛。
极高音：8KHz-10KHz合适时，三角铁和立叉的金属感通透率高，沙钟的节奏清晰可辨。
过度提升会使声音不自然，易烧毁高频单元。
2．平衡悦耳的声音应是：150Hz以下（低音）应是丰满、柔和而富有弹性；150Hz-50Hz（中低音）应是浑厚有力百不混浊；500Hz-5KHz（中高音）应是明亮透彻而不生硬；5KHz以上（高音）应是纤细，园顺而不尖锐刺耳。
整个频响特性平直时：声音自然丰满而有弹性，层次清晰园顺悦耳。
频响多峰谷时：声音粗糙混浊，高音刺耳发毛，无层次感扩声易发生反馈啸叫。
3．频率的音感特征：30~60Hz 沉闷如没有相当大的响度，人耳很难感觉。
60~100Hz 沉重 80Hz附近能产生极强的“重感”效果，响度很高也不会给人舒服的感觉，可给人以强烈的刺激作用。

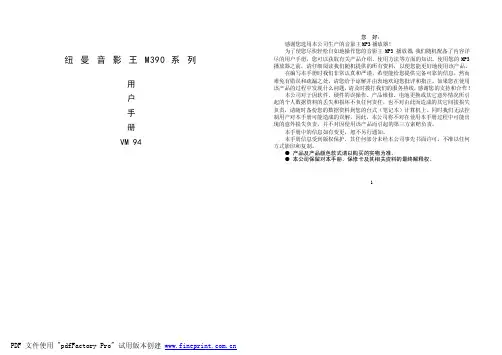

纽 曼 音 影 王 M390 系 列用 户 手 册 VM 941您 好：感谢您选用本公司生产的音影王MP3播放器！为了使您尽快轻松自如地操作您的音影王MP3播放器,我们随机配备了内容详尽的用户手册，您可以获取有关产品介绍、使用方法等方面的知识。
使用您的MP3播放器之前，请仔细阅读我们随机提供的所有资料，以便您能更好地使用该产品。
在编写本手册时我们非常认真和严谨，希望能给您提供完备可靠的信息，然而难免有错误和疏漏之处，请您给予谅解并由衷地欢迎您批评和指正。
如果您在使用该产品的过程中发现什么问题，请及时拨打我们的服务热线，感谢您的支持和合作！ 本公司对于因软件、硬件的误操作、产品维修、电池更换或其它意外情况所引起的个人数据资料的丢失和损坏不负任何责任，也不对由此而造成的其它间接损失负责，请随时备份您的数据资料到您的台式（笔记本）计算机上。
同时我们无法控制用户对本手册可能造成的误解，因此，本公司将不对在使用本手册过程中可能出现的意外损失负责，并不对因使用该产品而引起的第三方索赔负责。
本手册中的信息如有变更，恕不另行通知。
本手册信息受到版权保护，其任何部分未经本公司事先书面许可，不准以任何方式影印和复制。
● 产品及产品颜色款式请以购买的实物为准。
● 本公司保留对本手册、保修卡及其相关资料的最终解释权。
注意事项★如果长时间不使用本播放器，请务必在一个月内至少充电一次，以防止锂电因过量消耗引起的损坏。
★不要在特别热、冷、多尘或潮湿的环境中使用播放器。
★使用时不要让播放器摔落、或与硬物摩擦撞击，否则可能会导致播放器表面磨花、电池脱落或其它硬件损坏。
★在下列情况下请进行充电：☆如在正常操作中播放器电池图标为24外观及按键说明5基本操作一、电池管理(1)如果长时间不使用本播放器，为避免因电池过量消耗引起的损坏，请务必在一个月内对本机至少完成一次充放电，以防止锂电耗尽。
(2)本机采用内置型锂电池，充电时可以采用计算机USB 充电和专用充电器两种充 电方式。
漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。
1音箱（R201T、R321T、R211T、R301T、R303T等）与此图的工作原理相似，可以作为维修的参考资料。
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（U=1.414*12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的右声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
C1/R3组成高通滤波电路,截止频率大约为200HZ左右；尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
漫步者便携式音响M35深度试用手记--(图文均为原创，未经作者许可，请勿转载)文章结构：序、前言/特色概览—————主帖一、包装及附件一览—————1楼二、外观介绍及赏析—————2楼三、附加功能简析——————3楼四、主观听音感受——————4楼五、对比测试————————5楼六、户外体验————————6楼七、试用总结————————7楼八、更多细节图赏——————8楼前言：M系列在漫步者的产品线上属于便携式多媒体音箱系列。
凭借着良好的外观与超越体积的音质，这一系列的产品在市场上广受好评。
包括有M1,M2,M3，M360以及荣获2010年CES设计与工程创新荣誉奖的M500等等。
以及我们此文的主角：最近在CES2010中同样广受关注的M35。
漫步者M35是一款专为iPod设计的便携式多媒体音响，在CES2010大展上与同门师兄M500一样异军突起，成为音响领域广泛关注的焦点，在前段时间笔者很荣幸能获得了此次中关村在线的漫步者M35试用活动的名额。
那么，此款产品的详细表现究竟如何？它在设计上又有何特别之处？请看笔者经过一个月的深度测试之后的完整报道。
从卧室到书房，从阳台到厨房，从室内到户外……让音乐自由的移动起来，在每一个您想要听到音乐的地方，都能让您享受到令人满意的音质，这就是漫步者M35，一个精雕细琢，圆润小巧的音乐精灵。
特色概览：·· ● 一体化便携式数字多媒体音响，适用于各类场景；· ● 内置大容量可充电锂电池，续航能力强；· ● 支持多种型号iPod播放和充电，支持AUX输入；· ● 内置高灵敏度FM接收天线，支持FM广播；· ● 内置闹铃、贪睡功能；内置系统自动休眠功能；· ● 操控简单，配备全功能无线红外遥控器；· ● 应用漫步者E.I.L.C.智能响度控制技术，感受卓越音质。
包装及附件：●漫步者M35外包装的正面采用了白色为主色调，搭配了浅灰色的字体看起来非常时尚，非常符合苹果一向的简约风格。

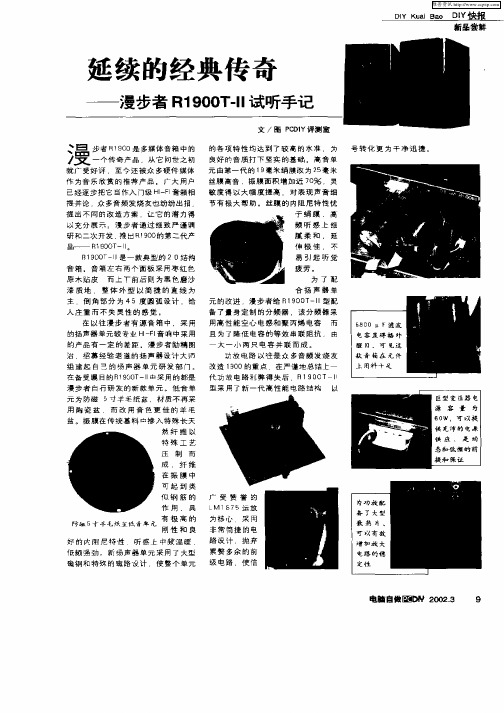

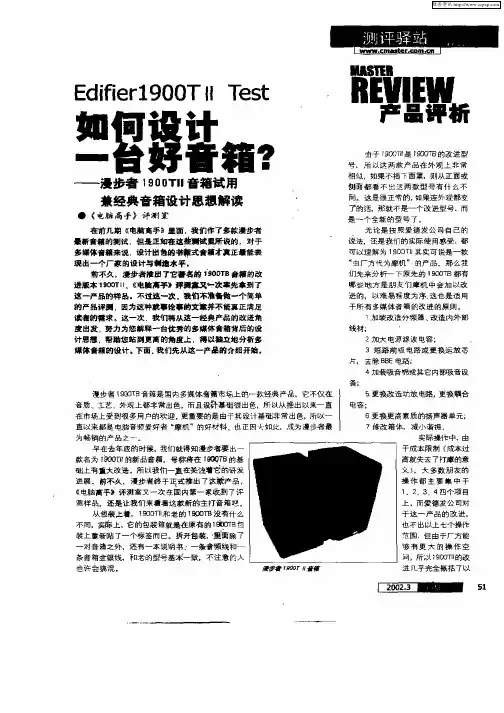

图文解说：漫步者R1900TII/轻骑兵V23SE/爱国者C200 工作原理和常见故障检修方法。

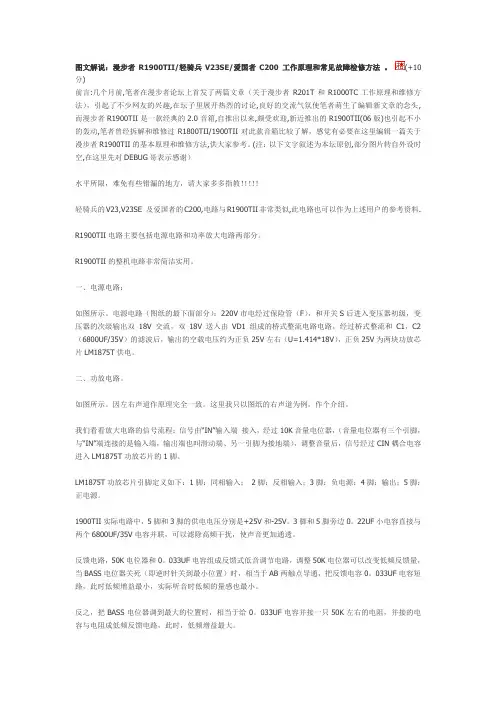

(+10分)前言:几个月前,笔者在漫步者论坛上首发了两篇文章（关于漫步者R201T和R1000TC工作原理和维修方法），引起了不少网友的兴趣,在坛子里展开热烈的讨论,良好的交流气氛使笔者萌生了编辑新文章的念头,而漫步者R1900TII是一款经典的2.0音箱,自推出以来,颇受欢迎,新近推出的R1900TII(06版)也引起不小的轰动,笔者曾经拆解和维修过R1800TII/1900TII对此款音箱比较了解，感觉有必要在这里编辑一篇关于漫步者R1900TII的基本原理和维修方法,供大家参考。
(注：以下文字叙述为本坛原创,部分图片转自外设时空,在这里先对DEBUG哥表示感谢）水平所限，难免有些错漏的地方，请大家多多指教！！！！！轻骑兵的V23,V23SE 及爱国者的C200,电路与R1900TII非常类似,此电路也可以作为上述用户的参考资料. R1900TII电路主要包括电源电路和功率放大电路两部分。
R1900TII的整机电路非常简洁实用。
一、电源电路：如图所示。
电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双18V交流，双18V送入由VD1组成的桥式整流电路电路，经过桥式整流和C1，C2（6800UF/35V）的滤波后，输出的空载电压约为正负25V左右（U=1.414*18V），正负25V为两块功放芯片LM1875T供电。
二、功放电路。
如图所示。
因左右声道作原理完全一致。
这里我只以图纸的右声道为例，作个介绍。
我们看看放大电路的信号流程：信号由“IN”输入端接入，经过10K音量电位器，（音量电位器有三个引脚，与“IN”端连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后，信号经过CIN耦合电容进入LM1875T功放芯片的1脚。
LM1875T功放芯片引脚定义如下：1脚：同相输入；2脚：反相输入；3脚：负电源；4脚：输出；5脚：正电源。

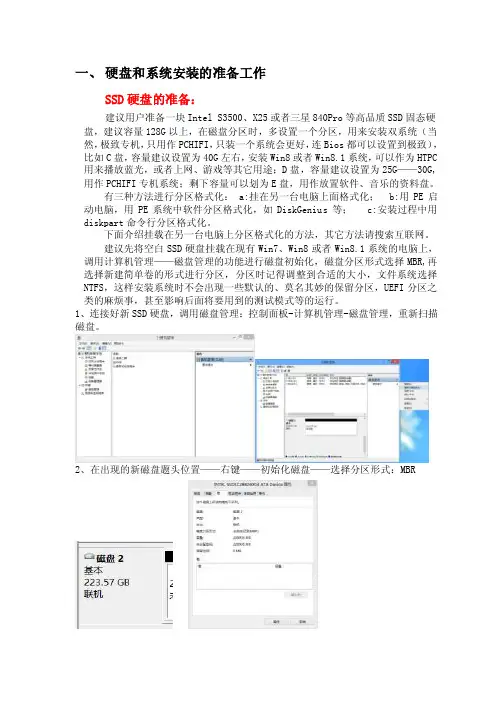

一、硬盘和系统安装的准备工作SSD硬盘的准备：建议用户准备一块Intel S3500、X25或者三星840Pro等高品质SSD固态硬盘，建议容量128G以上，在磁盘分区时，多设置一个分区，用来安装双系统（当然，极致专机，只用作PCHIFI，只装一个系统会更好，连Bios都可以设置到极致），比如C盘，容量建议设置为40G左右，安装Win8或者Win8.1系统，可以作为HTPC 用来播放蓝光，或者上网、游戏等其它用途；D盘，容量建议设置为25G——30G,用作PCHIFI专机系统；剩下容量可以划为E盘，用作放置软件、音乐的资料盘。
有三种方法进行分区格式化： a:挂在另一台电脑上面格式化； b:用PE启动电脑，用PE系统中软件分区格式化，如DiskGenius等； c:安装过程中用diskpart命令行分区格式化。
下面介绍挂载在另一台电脑上分区格式化的方法，其它方法请搜索互联网。
建议先将空白SSD硬盘挂载在现有Win7、Win8或者Win8.1系统的电脑上，调用计算机管理——磁盘管理的功能进行磁盘初始化，磁盘分区形式选择MBR,再选择新建简单卷的形式进行分区，分区时记得调整到合适的大小，文件系统选择NTFS，这样安装系统时不会出现一些默认的、莫名其妙的保留分区，UEFI分区之类的麻烦事，甚至影响后面将要用到的测试模式等的运行。
1、连接好新SSD硬盘，调用磁盘管理：控制面板-计算机管理-磁盘管理，重新扫描磁盘。
2、在出现的新磁盘题头位置——右键——初始化磁盘——选择分区形式：MBR3、在磁盘位置——右键——新建简单卷，选择新建简单卷——输入分区大小，选择文件格式NTFS——执行快速格式化。
4、最后记得把新SSD硬盘的第一个分区右键——将分区标记为活动分区。
5、关机，把新SSD硬盘取出，装入专机，准备安装系统。
操作系统和安装软件的准备：下载Win8.1_X64_企业版或者专业版ISO、UltraISO、电脑店等PE启动系统备用。
漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。
1音箱（R201T、R321T、R211T、R301T、R303T等）与此图的工作原理相似，可以作为维修的参考资料。
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（U=1.414*12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的右声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
C1/R3组成高通滤波电路,截止频率大约为200HZ左右；尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。

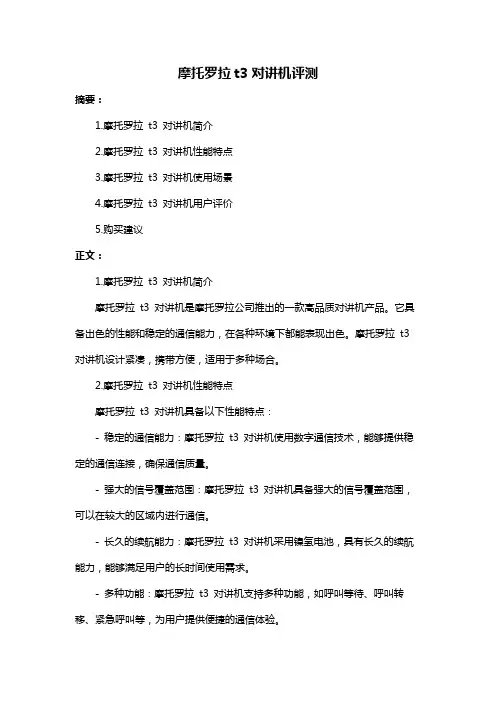

摩托罗拉t3对讲机评测摘要：1.摩托罗拉t3 对讲机简介2.摩托罗拉t3 对讲机性能特点3.摩托罗拉t3 对讲机使用场景4.摩托罗拉t3 对讲机用户评价5.购买建议正文：1.摩托罗拉t3 对讲机简介摩托罗拉t3 对讲机是摩托罗拉公司推出的一款高品质对讲机产品。
它具备出色的性能和稳定的通信能力，在各种环境下都能表现出色。
摩托罗拉t3 对讲机设计紧凑，携带方便，适用于多种场合。
2.摩托罗拉t3 对讲机性能特点摩托罗拉t3 对讲机具备以下性能特点：- 稳定的通信能力：摩托罗拉t3 对讲机使用数字通信技术，能够提供稳定的通信连接，确保通信质量。
- 强大的信号覆盖范围：摩托罗拉t3 对讲机具备强大的信号覆盖范围，可以在较大的区域内进行通信。
- 长久的续航能力：摩托罗拉t3 对讲机采用镍氢电池，具有长久的续航能力，能够满足用户的长时间使用需求。
- 多种功能：摩托罗拉t3 对讲机支持多种功能，如呼叫等待、呼叫转移、紧急呼叫等，为用户提供便捷的通信体验。
3.摩托罗拉t3 对讲机使用场景摩托罗拉t3 对讲机适用于以下场景：- 公共安全：警察、消防、急救等公共安全领域。
- 公共服务：公交、地铁、机场、港口等公共服务领域。
- 商业领域：酒店、餐饮、零售、医疗等商业领域。
- 工业领域：制造业、建筑、能源等工业领域。
4.摩托罗拉t3 对讲机用户评价根据用户评价，摩托罗拉t3 对讲机具有以下优点：- 通信质量稳定，信号覆盖范围广。
- 设备小巧，携带方便。
- 电池续航能力强，能够满足长时间使用需求。
- 多功能支持，提供便捷的通信体验。
5.购买建议摩托罗拉t3 对讲机是一款性能出色、稳定可靠的对讲机产品，适用于多种场景。
如果您需要购买对讲机，可以考虑选择摩托罗拉t3。
从漫步者R1900T3电原理图谈摩机
笔者的漫步者R1900T3低音无力、散乱浑浊，人声表现较好，高音暗淡，弦乐混乱少有层次感。
换用2000多元的新音箱，低音不能满足要求，贴运费退了，新音箱还在纠结中，只有对R1900T3进行摩机将就用了，遇到好音箱再买吧。
LM4766是NS公司的双声道高保真功放,在额定电压下可得到30WX2的平均功率,在8欧负载下其谐波失真加噪声小于0.06%,每声道都有独立的平滑的淡入淡出静噪功能以减小开关机时的电流冲击,具有较宽的电压范围, LM4766的特性是音色温暖，广泛应用于R1900T3等多媒体有源音箱功放。
下图是R1900T3的应用电原理图：
1.提升高音
R1900T3输入前级，有个RC低通滤波器，电容470p（图中标示471，意为47乘以10的一次方），电阻10K及音量电位器10K串联而成，该电路起到衰减旁路高频、隔离信号源与放大器的作用，由于左右声道还有C102 C202 100p的高频旁路电容，故将4只470p的高频瓷介电容全部焊下，高音响亮，听无损音乐很爽，细节表现能力大为提高，但码率低点的MP3听到嘶嘶噪音，有点刺耳，所以一组换上100p的电容，另一组做对比不焊电容，音色柔和还是不耐听，更换220p后达到高音细节增加清晰耐听的结果。
漫步者的高音扬声器灵敏度高于低音，估计厂家想通过这种方式衰减高音，降低分频器的制作成本，只是电容值选取过大。
2.增大音量：
线性放大电路的闭环增益由负反馈决定，R1900T3电压放大增益为R203/R202=22000/680=32.35倍，LM4766的开环增益（Av）达到115dB 分贝，我们适当增加R203（R103）的阻值就能增加音量，可在39k-51k之间选取。
理论实践表明不会对音质产生不利影响。
3.提升低音：
C100、C200为放大器负反馈的交流隔直电容，该电容为10UF，在50HZ 的低频时容抗为318欧姆，放大倍数降为22000/（680+318）=22.04倍，故将C100、C200负反馈电容由10uf换成47uf，计算表明50hz低频可提高2.5分贝，低频变的相对平滑，听感上低音力度、下潜深度都有提升。
4.摩电源：变压器和整流桥堆、电源滤波电容共同组成电源的内阻，电源内阻又是音箱喇叭的交流回路，显著影响音质，这就是大家摩机摩电源的原因。
对于600多元的R1900T3来说再换个100多元的大功率高级环变有些得不偿失，整流桥堆已经达标，无更换必要。
只有更换滤波电容了。
所有电容等效一个容抗、随频率变化的损耗电阻和电感的串联体，高品质电容就是频率特性好、损耗电阻和电感足够小。
由于电解电容在高频上表现不佳，所以R1900T3加了0.22uf的C105 C205聚丙烯电容来改善音质，故摩机时没有必要在电源滤波电容上再并联高级聚丙烯小电容。
常用高品质的大容量电容做滤波电容摩机，笔者用30元一只的日本化工10000uf来取代台湾联合6800uf滤波的，之后高音很亮丽，低频明显减少，声场变薄，总体听感还不如以前的电容，又换回去了，估计我买的是假货（没用电容仪进行测试），电容已退，还请网友告知，哪里能买到真货。
难得楼主将1900T3的电路图画出来，小星对电路也不太懂，只是根据经验，简单交流一下。
1、471小电容
不止是1900T3，像三诺的N-20G，很多音箱都是用的471，黑钻启明星用的是331。
这个电容在标准电路里是没有的，我的理解，输入端的471是过滤超高频的，也可以说是衰减超高频用的，虽然理论上，它并不会直接影响聆听的频段，但却会对高频的听感产生明显的影响。
而除了471，还有101，这就是两次过滤，理论上能让高频的听感更加柔和。
但实际情况不是这样简单。
以绝大多数年轻人的耳朵而言，都会觉得471是一个很保守的值，它本身对高频的衰减就很大，再加上101，再衰减一遍，高频可想而知，声音肯定是柔和不刺耳的，但会很暗淡，会失去很多活力。
所以471的位置如果取值471、331，那么101可以考虑省去。
如果是221、201，那么101可以考虑保留。
衡量的标准，以个人的最终听感为准。
另外要注意的是，像471和101这种“1”级的小电容，推荐使用圆片电
容（就是最便宜的那种瓷片电容），不要使用独石电容，这点很重要。
2、放大倍数可以保守一点，接近标准电路，30~40倍即可，最好不超过50倍，太大了，如果音量旋到底，对电路、对单元都不利。
有的音箱“破声”就是这么来的，有的变压器老烧掉，我估计也与此有关。
3、反馈电解的取值，不仅会影响到低频，对高频同样会产生影响。
我觉得它的取值需要和前面的第一点，结合起来，固定一端的值，再来调整另一端。
小星对电路理论不太懂，楼主容抗的公式是怎样计算的？
不过一般的多媒体书架箱，低频下限50Hz肯定是达不到的，电路设计考虑在70Hz左右就可以了。
4、如果前面的工作都已经做好了，电源的工作就可以不做了。
因为你已经用不着，通过打摩电源来提高解析力了，自然也不存在给滤波电容并联小电容这种问题（完全不用并联小电容），电源的任务是提供足够的“力”，替换更大的变压器即可，1900t3原配的也不小了，可以不用换。
楼主买的日化电解应该是真的，因为好的电容，低频都是很干净的，差的电容，声音才会是混浊的，只是人的听感需要的是合适，并不是越干净就越好。
如果前面的工作做好了，这里就可以不用动了。
