阀门强度及严密性试验记录

阀门强度及严密性试验a)液体压力试验（强度和严密试验）1）下列管道所用阀门应逐个进行壳体液压试验，不合格者不得使用；—输送剧毒流体介质、有毒介质、可燃介质管道的阀门；—输送设计压力>1MPa或设计压力≤1MPa且设计温度≤-29℃或>186℃的非可燃介质、无毒介质管道的阀门；2）设计压力≤1MPa且设计温度为≤-29℃或>186℃的非可燃介质、无毒介质，应从每批抽10%且不少于一个，进行液体压力试验，当不合格时，应再抽查20%，仍有不合格时，则该批阀门不得使用。

3）公称压力<1MPa且公称直径≥600mm的闸阀，可不单独进行液体压力试验，可在系统试压时进行检查。

b)试验要求1）壳体强度试验（1）公称压力≤31.4MPa时，试验压力为公称压力的1.5倍；（2）公称压力>31.4MPa时，其试验压力应按表3要求进行；阀门壳体强度试验压力表3公称通径（mm）磨损余量(mm)39.2 49.0 62.7 78.454.9 68.7 88.2 107.9（3）试验介质采用洁净水或煤油。

对于奥氏不锈钢阀门，水的氯含量不得超过25PPm。

（4）强度试验最短保持压力的时间，一般阀门应不少于表4的规定。

一般阀门试验最短保压时间表4公称通径（mm）试验保压时间（s）阀体试验止回阀其它阀类≤50601565-1506060 200-30060120≥350120300（5）蝶阀壳体强度试验最短保压时间不少于表5的规定。

蝶阀强度实验最短保压时间表5公称通径（mm）试验保压时间（s）阀门试验≤501565-20060≥250180（6）带有蒸汽夹套的阀门，夹套部分应以1.5倍的蒸汽工作压力进行压力试验。

（7）质量标准——阀门达到保压时间后，阀体（包括填料函和中口连接处）不得发生渗漏。

—不得发生结构损伤。

2）阀门密封和上密封试验（1）密封试验指阀门启闭件和阀体等密封面止漏性能的试验。

（2）上密封试验（倒密封试验）指阀杆与阀盖密封面止漏性能的试验。

统表C05-16
阀门强度和严密性试验记录通用模板
工程名称：
工程1
编号：
施工单位
监理单位
分部工程名称
施工执行标准名称及编号
项目经理
试验仪器型号、精度
试验日期
年月日
阀门名称
制造厂名
型号规格
总数量（只）
试验数量 （只）
抽查率（%）
试验介质
试验压力（MPa）
强度
严密性
试验时间（s）
强度
严密性
结论
监理（建设）单位：
专业监理工程师： （建设单位（项目）负责人）：
年月日
施工单位： 安装项目技术负责人：
施工员： 质检员：
ห้องสมุดไป่ตู้
年月日
严密性试验记录通用模板
年月日
结论
年月日

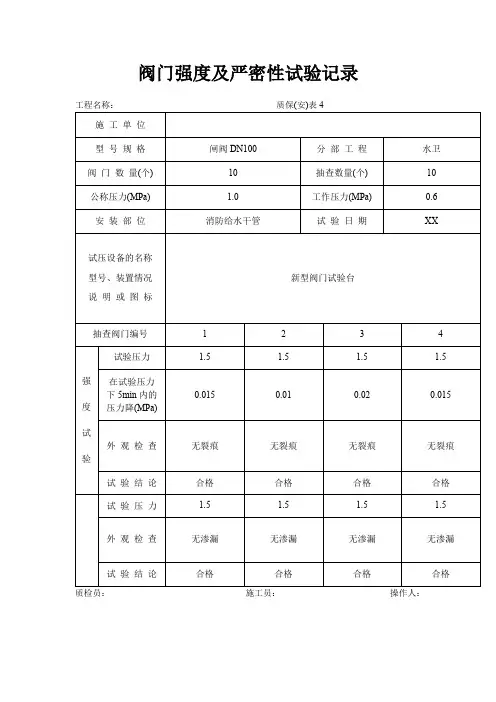

阀门强度及严密性试验记录
工程名称：质保(安)表4
施ห้องสมุดไป่ตู้单位
型号规格
闸阀DN100
分部工程
水卫
阀门数量(个)
10
抽查数量(个)
10
公称压力(MPa)
1.0
工作压力(MPa)
0.6
安装部位
消防给水干管
试验日期
XX
试压设备的名称
型号、装置情况
说明或图标
新型阀门试验台
抽查阀门编号
1
2
3
4
强
度
试
验
试验压力
1.5
1.5
1.5
1.5
在试验压力
下5min内的
压力降(MPa)
0.015
0.01
0.02
0.015
外观检查
无裂痕
无裂痕
无裂痕
无裂痕
试验结论
合格
合格
合格
合格
试验压力
1.5
1.5
1.5
1.5
外观检查
无渗漏
无渗漏
无渗漏
无渗漏
试验结论
合格
合格
合格
合格
质检员：施工员：操作人：

工程名称 施工单位 阀门名称 制造商 压力仪表精度 及出厂编号 型号及规格 代表批量 检定证号 及有效期 强度（壳体）试验 试验 编号 试验压力 （MPa） 持续时间 （s） 试验压力 （MPa） 试验 介质 子分部工程名称 试验人员 最大工作压力 试验数量 试验 日期 严密性（密封）试验 持续时间 （s） MPa 技05-05-
试压情况
试压情况
试 验 结 论 施工单位 意见： 意见： 监理（建设）单位
项目专业工长（施工员）： 项目专业质量检查员： 年 月 日 （公章）
项目专业监理工程师：
年
月
日
（公章）
郑州市工程质量监督站监制
