3.3地震相分析的参数

保证目的层最大炮检距道经动校后不被切除。

同时还要考虑消除多次波、AVO 必须的炮检距以及电缆最大长度等。

根据纵波、转换波联合观测系统设计理论模型可知，最大炮检距的确定应以转换波为主。

⑶采样间隔与道间距在已知地下速度模型的情况下，可以利用射线追踪的方法来计算道间距。

对于时间采样间隔的选择，应满足时间采样定理：max 21f t ≤∆ (6)其中∆t 表示时间采样间隔，f max 表示信号最大频率。

同理，对于道间距的选择，应满足空间采样定律：2minλ≤∆x (7)其中∆x 表示道间距，λmin 表示信号最小波长。

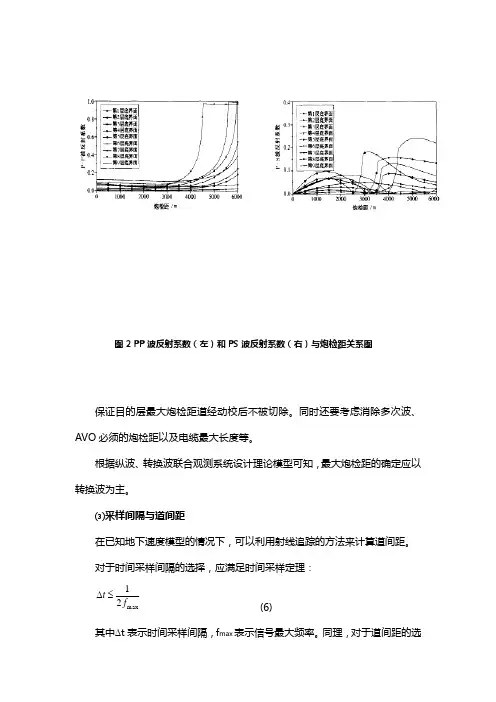

而λmin 与视波速和最大频率之间具有如下关系：max *min f v =λ (8)上述视速度要采用转换波的视速度；假设目的层的深度为H ，目的层以上介质的纵波等效速度分别为pv ，炮检距为x ，纵波零炮检距时间为0t ，则纵波视速度为：xx H v xv x t v dtdx v p ppp2222202*4+=+== (9)纵波和横波等效速度分别为p v 和s v ，炮检距为x ，纵波单程垂直旅行时为图2 PP 波反射系数（左）和PS 波反射系数（右）与炮检距关系图p t 0，横波单程垂直旅行时为s t 0，转换点到炮点和检波点的距离分别为p x 和s x ，则转换波时距曲线可以表示为：根据转换点的渐进线公式计算视速度为：xx c H v c x c H v c x c H x c H v v v p p s s s p s p s p ps )(22222222222222*+++++=(10)其中p s p p v v v c +=，ps ss v v v c +=其中为ΔS 炮间距，ΔX 为道间距。

⑷ 覆盖次数 在转换波勘探中，由于转换反射点靠近接收点，当炮点移动而检波点不动时，转换点间距小于半个道距，覆盖次数聚焦于大炮检距，即转换反射点靠近检波点。

当炮点不动而检波点移动时，转换点间距大于半个道距，覆盖次数发散于大炮检距。

地震参数（地震相标志）按其属性可分为四大类：①几何参数：反射结构、外形；②物理参数：反射连续性、振幅、频率、波的特点；③关系参数：平面组合关系；④速度－岩性参数：层速度、岩性指数、砂岩含量。

一、内部反射结构(Seismic Reflection Configuration)指层序内部反射同相轴本身的延伸情况及同相轴之间的相互关系反映物源方向、沉积过程、侵蚀作用、古地理、流体界面等②发散反射结构（Divergent）往往出现在楔形单元中，反射层在楔形体收敛方向上常出现非系统性终止现象(内部收敛)，向发散方向反射层增多并加厚。

它反映了由于沉积速度的变化造成的不均衡沉积或沉积界面逐渐倾斜，反映沉积时基底的差异沉降，常出现于古隆起的翼部，盆地边缘、或同生断层下降盘，盐丘翼部，往往是油气聚集的有利场所。

③前积反射结构（Progradational）由沉积物定向进积作用产生的，为一套倾斜的反射层，与层序顶底界呈角度相交，每个反射层代表某地质时期的等时界面并指示前积单元的古地形和古水流方向。

在前积反射的上部和下部常有水平或微倾斜的顶积层和底积层，常见近端顶超和远端下超。

代表三角洲沉积。

上部是浅水沉积，下部则是深水沉积。

d．叠瓦状前积（shingled），它表现为在上下平行反射之间的一系列叠瓦状倾斜反射，这些斜反射层延伸不远，相互之间部分重叠。

它代表斜坡区浅水环境中的强水流进积作用，是河流、缓坡三角洲或浪控三角洲的特征。

也称之为羽状前积。

在同一三角洲沉积中，不同部位可表现为不同类型的前积。

如受主分支河道控制的建设性三角洲朵状体可能表现为斜交前积，无顶积层也无底积层，只有前积层，较低能的朵状体侧缘或朵状体之间可能呈现S形前积。

前积在不同方向的测线上表现不同，倾向剖面表现为前积，走向剖面表现为丘形。

④乱岗状反射结构（hummocky）它是由不规则、连续性差的反射段组成，常有非系统性反射终止的同相轴分叉现象。

常出现在丘形或透镜状反射单元中。

三维地震技术对地质勘测的参数处理[]Seismic exploration is the elasticity of the underground media refers to the use of the differences of the earth observation and analysis of the seismic response of artificial stimulating that underground strata properties and morphology of a kind of geophysical exploration methods. This paper describes in detail？three？seismic technology？on？coal geological？survey parameters？processing.1.引言三维地震数据处理，即是根据地质任务的要求及采集资料质量特点，采取一系列有效的技术方法，以达到压制干扰、提高资料信噪比及分辨率的目的。

2.参数处理2.1 处理流程及参数结合测区资料，经过充分的试验处理及处理成果的分析对比，结合地质任务中的主要勘探对象是煤层的现实.2.2 处理结果通过资料处理，最终得到一个大小为1475m×1275m×1.5s 的三维偏移数据体，一个叠前偏移数据体及CDP覆盖次数图。

2.3 资料解释基于前期工作，本次三维地震解释工作在SUN―Blade2000图型工作站上完成，利用美国一款三维地震解释系统软件，以及地质绘图软件等进行地质解释工作。

原始资料经过处理后得到大小为1475m×1275m×1.5s的三维偏移数据体，三维数据体中包含着丰富的地质信息，资料解释工作就是利用相应的技术方法对数据体内的地质信息进行提炼，将数据信息转换成地质信息。

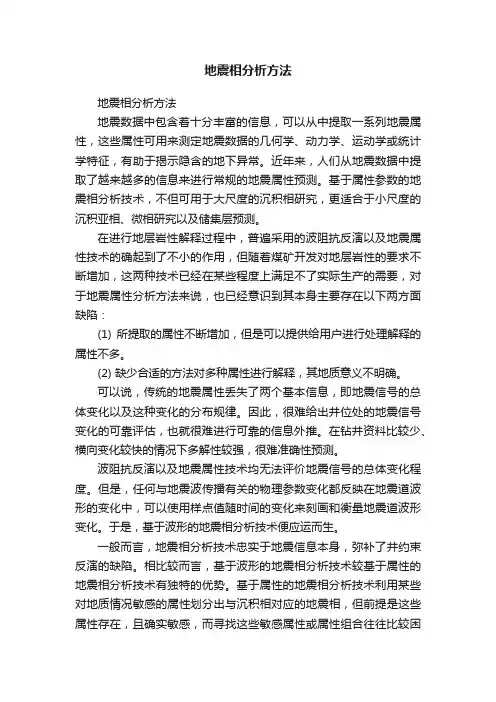

地震相分析方法地震相分析方法地震数据中包含着十分丰富的信息，可以从中提取一系列地震属性，这些属性可用来测定地震数据的几何学、动力学、运动学或统计学特征，有助于揭示隐含的地下异常。

近年来，人们从地震数据中提取了越来越多的信息来进行常规的地震属性预测。

基于属性参数的地震相分析技术，不但可用于大尺度的沉积相研究，更适合于小尺度的沉积亚相、微相研究以及储集层预测。

在进行地层岩性解释过程中，普遍采用的波阻抗反演以及地震属性技术的确起到了不小的作用，但随着煤矿开发对地层岩性的要求不断增加，这两种技术已经在某些程度上满足不了实际生产的需要，对于地震属性分析方法来说，也已经意识到其本身主要存在以下两方面缺陷：(1) 所提取的属性不断增加，但是可以提供给用户进行处理解释的属性不多。

(2) 缺少合适的方法对多种属性进行解释，其地质意义不明确。

可以说，传统的地震属性丢失了两个基本信息，即地震信号的总体变化以及这种变化的分布规律。

因此，很难给出井位处的地震信号变化的可靠评估，也就很难进行可靠的信息外推。

在钻井资料比较少、横向变化较快的情况下多解性较强，很难准确性预测。

波阻抗反演以及地震属性技术均无法评价地震信号的总体变化程度。

但是，任何与地震波传播有关的物理参数变化都反映在地震道波形的变化中，可以使用样点值随时间的变化来刻画和衡量地震道波形变化。

于是，基于波形的地震相分析技术便应运而生。

一般而言，地震相分析技术忠实于地震信息本身，弥补了井约束反演的缺陷。

相比较而言，基于波形的地震相分析技术较基于属性的地震相分析技术有独特的优势。

基于属性的地震相分析技术利用某些对地质情况敏感的属性划分出与沉积相对应的地震相，但前提是这些属性存在，且确实敏感，而寻找这些敏感属性或属性组合往往比较困难和耗时；另外属性不能反映地震信号的总体变化，没有一个单一属性或几个属性的组合能够描述整个地震信号的非均匀性。

基于波形的地震相分析技术综合利用了地震波的频率、相位、速度、能量等各种信息，是基于地震信号整体差异的分类，克服了上述缺陷，具有独特解决问题的能力。

地震相分析地震相分析地震相：指有一定分布范围的三维地震反射单元，它由地震参数不同于相邻地震相单元的反射波组所构成。

地震相代表了产生其反射的沉积物的一定岩性组合、层理和沉积特征。

地震相的概念主要有三层含义：1、地震相指在区域内能够圈定、有一定规模可以作图的三维地震反射单元。

2、地震相单元的主要地震参数包括单元内部反射结构、单元外部几何形态（几何外形）、反射振幅、反射频率、反射连续性、地层速度地震参数是识别和划分地震相单元的标志。

正如识别和描述沉积相需用沉积物的颜色、粒度、结构、构造（如层理）等参数一样，识别和描述地震相也要有一定的参数。

地震相分析就是描述地震反射参数的特征和变化，并对其进行地质解释。

每个地震参数都提供了相当多的地下地质信息。

也可以说，地震相划分的依据就是地震反射参数特征的变化。

因此，地震参数很重要，下面还要详细讲述。

3、说明了地震相的地质含义。

归根结底，地震相就是沉积相的地震反射响应。

但由于地震反射波分辨能力的限制，地震相又不是沉积相细微的表现，而是沉积相宏观特征的响应。

地震相的目的及优点目的：既然地震相是沉积相的反映，我们可以根据地震层序内地震相的平面分布特征编制地震相平面图，进而转换成的沉积相平面图，帮助分析层序的沉积环境及古地理，重塑盆地的沉积史和构造史，预测盆地中生油岩相和储集岩相的分布；并在地震资料和地震相的解释过程中，可预测地层、岩性等有利圈闭。

地震相平面图→沉积相平面图优点：地震相分析是沉积盆地分析的一种新手段，特别是在盆地勘探早期、钻井有限的情况下尤为适用。

单井相分析是一孔之见，虽然精度高、可靠性强，但横向上不可能外推很远，尤其对于相变较快的陆相盆地。

在盆地勘探早期、井少的情况下，单用井资料恢复整个盆地的沉积相难度很大，地震相分析则有效地克服了这一点。

因为现代勘探，地震先行，地震资料往往很丰富，通过地震相分析制作地震相平面图，再结合钻井的岩心相、测井相标定对应的地震相，将地震相转换成沉积相，能对盆地的沉积环境和古地理有一个整体的把握，以便指导勘探。

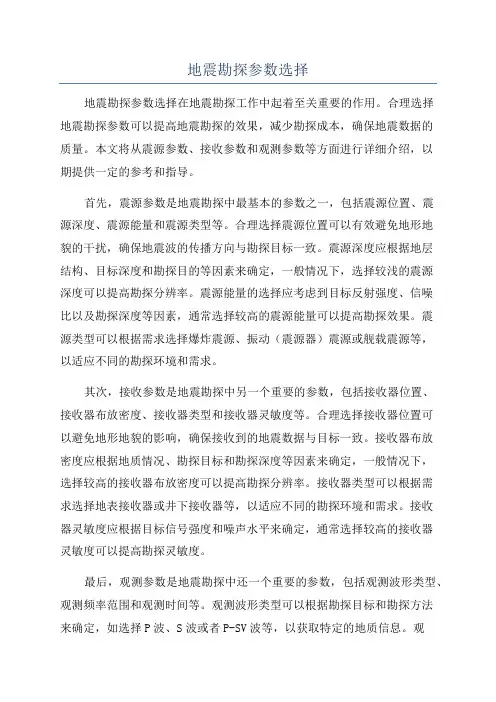

地震勘探参数选择地震勘探参数选择在地震勘探工作中起着至关重要的作用。

合理选择地震勘探参数可以提高地震勘探的效果，减少勘探成本，确保地震数据的质量。

本文将从震源参数、接收参数和观测参数等方面进行详细介绍，以期提供一定的参考和指导。

首先，震源参数是地震勘探中最基本的参数之一，包括震源位置、震源深度、震源能量和震源类型等。

合理选择震源位置可以有效避免地形地貌的干扰，确保地震波的传播方向与勘探目标一致。

震源深度应根据地层结构、目标深度和勘探目的等因素来确定，一般情况下，选择较浅的震源深度可以提高勘探分辨率。

震源能量的选择应考虑到目标反射强度、信噪比以及勘探深度等因素，通常选择较高的震源能量可以提高勘探效果。

震源类型可以根据需求选择爆炸震源、振动（震源器）震源或舰载震源等，以适应不同的勘探环境和需求。

其次，接收参数是地震勘探中另一个重要的参数，包括接收器位置、接收器布放密度、接收器类型和接收器灵敏度等。

合理选择接收器位置可以避免地形地貌的影响，确保接收到的地震数据与目标一致。

接收器布放密度应根据地质情况、勘探目标和勘探深度等因素来确定，一般情况下，选择较高的接收器布放密度可以提高勘探分辨率。

接收器类型可以根据需求选择地表接收器或井下接收器等，以适应不同的勘探环境和需求。

接收器灵敏度应根据目标信号强度和噪声水平来确定，通常选择较高的接收器灵敏度可以提高勘探灵敏度。

最后，观测参数是地震勘探中还一个重要的参数，包括观测波形类型、观测频率范围和观测时间等。

观测波形类型可以根据勘探目标和勘探方法来确定，如选择P波、S波或者P-SV波等，以获取特定的地质信息。

观测频率范围应根据地层反射系数和目标频率来确定，一般情况下，选择较宽的观测频率范围可以提高勘探分辨率。

观测时间的选择应综合考虑地震勘探的需求、地质条件和勘探目的等因素，以获取足够的地震数据。

在地震勘探参数选择中，还需要考虑数据质量控制、工作条件和成本等因素。

数据质量控制是保证地震数据质量的关键，包括实时监测、数据处理和质量评估等。

第二节地震相分析地震相是由地震反射参数（振幅、频率、相位、同相轴以及反射结构等）所限定的三维地震反射单元，它是特定沉积相或地质体的地震响应。

从研究层次上来看，地震相是地震层序或体系域的次一级单元，一个层序可以包含若干种地震相，这些地震相往往是特定沉积相的地震响应，因此对地震相的理解是应用地震相推断和划分沉积相的基础。

地震相的分析和识别有两种方法，第一种方法是通过肉眼来观测地震反射特征，并与所建立的标准地震相特征进行比较，判别属于何种地震相，俗称“相面法”。

这种方法一般应用于局部的地震资料解释和分析中，解释和识别精度较低。

第二种方法是应用地震数据处理技术、计算机技术以及一定的数学方法对地震数据体进行分析和计算，提取出能够反映沉积相变化的属性参数，依据地震属性参数的空间变化划分地震相，这种方法被称为定量地震相分析方法。

由于该方法能够对整个地震数据的属性参数进行精确分析和计算，因此是一种高效、先进的分析方法。

在本节主要介绍第一种地震相识别方法，定量地震相识别方法在地震属性分析一节中介绍。

一、地震相划分参数及地质意义（一）地震相分析参数地震相分析就是利用地震反射结构、连续性、振幅、频率、层速度和外部几何形态等参数解释和分析不同参数组合所反映的地质意义，从而推断可能的沉积相。

这些地震参数及其地质解释如表11-1所示。

表11-1 地震相参数及其地质意义（二）内部反射结构反射结构是指层序内部反射同相轴的横向变化情况及同相轴之间的关系。

根据内部反射结构的形态可以分为平行与亚平行反射结构，发散反射结构，前积反射结构，乱岗状反射结构，杂乱状反射结构和无反射。

1．平行与亚平行反射结构反射层由一组平行和亚平行的地震反射同相轴构成，地震相以中强振幅、中高连续性、近平行反射结构为特征，它往往出现在席状、披盖及充填型单元中。

平行与亚平行反射代表均匀沉降的陆架三角洲台地或稳定的盆地平原背景上的匀速沉积作用（图11－7a, 7b）。

地震参数（地震相标志）按其属性可分为四大类：①几何参数：反射结构、外形；②物理参数：反射连续性、振幅、频率、波的特点；③关系参数：平面组合关系；④速度－岩性参数：层速度、岩性指数、砂岩含量。

一、内部反射结构(Seismic Reflection Configuration)指层序内部反射同相轴本身的延伸情况及同相轴之间的相互关系反映物源方向、沉积过程、侵蚀作用、古地理、流体界面等②发散反射结构（Divergent）往往出现在楔形单元中，反射层在楔形体收敛方向上常出现非系统性终止现象(内部收敛)，向发散方向反射层增多并加厚。

它反映了由于沉积速度的变化造成的不均衡沉积或沉积界面逐渐倾斜，反映沉积时基底的差异沉降，常出现于古隆起的翼部，盆地边缘、或同生断层下降盘，盐丘翼部，往往是油气聚集的有利场所。

③前积反射结构（Progradational）由沉积物定向进积作用产生的，为一套倾斜的反射层，与层序顶底界呈角度相交，每个反射层代表某地质时期的等时界面并指示前积单元的古地形和古水流方向。

在前积反射的上部和下部常有水平或微倾斜的顶积层和底积层，常见近端顶超和远端下超。

代表三角洲沉积。

上部是浅水沉积，下部则是深水沉积。

d．叠瓦状前积（shingled），它表现为在上下平行反射之间的一系列叠瓦状倾斜反射，这些斜反射层延伸不远，相互之间部分重叠。

它代表斜坡区浅水环境中的强水流进积作用，是河流、缓坡三角洲或浪控三角洲的特征。

也称之为羽状前积。

在同一三角洲沉积中，不同部位可表现为不同类型的前积。

如受主分支河道控制的建设性三角洲朵状体可能表现为斜交前积，无顶积层也无底积层，只有前积层，较低能的朵状体侧缘或朵状体之间可能呈现S形前积。

前积在不同方向的测线上表现不同，倾向剖面表现为前积，走向剖面表现为丘形。

④乱岗状反射结构（hummocky）它是由不规则、连续性差的反射段组成，常有非系统性反射终止的同相轴分叉现象。

常出现在丘形或透镜状反射单元中。

地震相分析地震相：指有一定分布范围的三维地震反射单元，它由地震参数不同于相邻地震相单元的反射波组所构成。

地震相代表了产生其反射的沉积物的一定岩性组合、层理和沉积特征。

地震相的概念主要有三层含义：1、地震相指在区域内能够圈定、有一定规模可以作图的三维地震反射单元。

2、地震相单元的主要地震参数包括单元内部反射结构、单元外部几何形态（几何外形）、反射振幅、反射频率、反射连续性、地层速度地震参数是识别和划分地震相单元的标志。

正如识别和描述沉积相需用沉积物的颜色、粒度、结构、构造（如层理）等参数一样，识别和描述地震相也要有一定的参数。

地震相分析就是描述地震反射参数的特征和变化，并对其进行地质解释。

每个地震参数都提供了相当多的地下地质信息。

也可以说，地震相划分的依据就是地震反射参数特征的变化。

因此，地震参数很重要，下面还要详细讲述。

3、说明了地震相的地质含义。

归根结底，地震相就是沉积相的地震反射响应。

但由于地震反射波分辨能力的限制，地震相又不是沉积相细微的表现，而是沉积相宏观特征的响应。

地震相的目的及优点目的：既然地震相是沉积相的反映，我们可以根据地震层序内地震相的平面分布特征编制地震相平面图，进而转换成的沉积相平面图，帮助分析层序的沉积环境及古地理，重塑盆地的沉积史和构造史，预测盆地中生油岩相和储集岩相的分布；并在地震资料和地震相的解释过程中，可预测地层、岩性等有利圈闭。

地震相平面图→沉积相平面图优点：地震相分析是沉积盆地分析的一种新手段，特别是在盆地勘探早期、钻井有限的情况下尤为适用。

单井相分析是一孔之见，虽然精度高、可靠性强，但横向上不可能外推很远，尤其对于相变较快的陆相盆地。

在盆地勘探早期、井少的情况下，单用井资料恢复整个盆地的沉积相难度很大，地震相分析则有效地克服了这一点。

因为现代勘探，地震先行，地震资料往往很丰富，通过地震相分析制作地震相平面图，再结合钻井的岩心相、测井相标定对应的地震相，将地震相转换成沉积相，能对盆地的沉积环境和古地理有一个整体的把握，以便指导勘探。

三维地震资料观测系统设计中的关键参数孟美辰;程冰洁【期刊名称】《科学技术与工程》【年(卷),期】2014(014)036【摘要】地下复杂地质构造的地震成像目前仍然是一项具有挑战性的技术.野外采集阶段是获得高品质地震成像的一个关键阶段,而主要的采集参数设计得是否合理,在很大程度上决定了地震资料采集观测系统质量的好坏.其中,三维地震资料观测系统设计中的关键参数主要包括:横向分辨率、纵向分辨率、采样间隔、道间距、最大炮检距、面元尺寸、覆盖次数、炸药量、偏移孔径等.四川盆地龙门山中段地区是重要的油气勘探领域,但该地区由于地下地质构造复杂,地形起伏剧烈,部分构造受损,激发、接收条件较差,勘探难度很大,前期勘探的地震资料信噪比较差.因此,对于该地区的高分辨率地震资料采集是一个巨大的挑战.基于四川盆地龙门山中段某探区的地质、地球物理及测井资料,构建了与实际目标储层近似的地质-地球物理模型,获得了自激自收的地震波场记录,模拟结果与前期勘探获得的地震资料较好地吻合,从而验证了所构建的地球物理模型的合理性及适用性.以高分辨率、高信噪比地震资料采集为目标,针对目标探区的地质情况,对三维地震资料采集中的关键参数进行分析和论证.研究结果表明,较小的道间距、较小的面元、较高的覆盖次数、近似勘探目标埋深的最大炮检距是得到高品质地震资料的关键.因此,三维地震资料采集观测系统设计中的关键参数的论证及优选,能从根本上改变地震资料的分辨率,从而为后续勘探中的复杂地质体高精度成像奠定良好的数据基础.【总页数】6页(P6-11)【作者】孟美辰;程冰洁【作者单位】中国地质大学(北京)地球物理与信息技术学院,北京100083;成都理工大学“油气藏地质及开发工程”国家重点实验室,成都610059;成都理工大学“油气藏地质及开发工程”国家重点实验室,成都610059【正文语种】中文【中图分类】P631.422【相关文献】1.Goody GIS在复杂地表区三维地震特殊观测系统设计中的应用 [J], 孙希杰2.合兴场三分量三维地震资料采集观测系统设计 [J], 石全科3.宽方位三维三分量地震资料采集观测系统设计——以新场气田三维三分量勘探为例 [J], 唐建明;马昭军4.三维地震资料采集中观测系统设计探讨 [J], 李军华5.三维地震资料采集的观测系统设计 [J], 李戈圃;Cords.,A因版权原因，仅展示原文概要，查看原文内容请购买。
