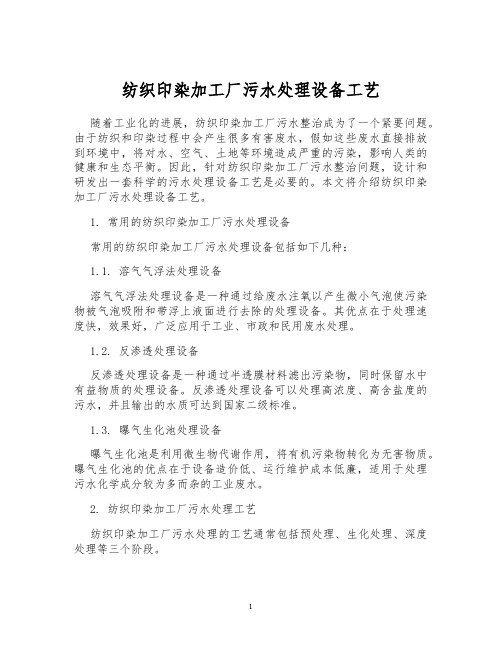

纺织印染加工厂污水处理设备工艺随着工业化的进展,纺织印染加工厂污水整治成为了一个紧要问题。
由于纺织和印染过程中会产生很多有害废水,假如这些废水直接排放到环境中,将对水、空气、土地等环境造成严重的污染,影响人类的健康和生态平衡。
因此,针对纺织印染加工厂污水整治问题,设计和研发出一套科学的污水处理设备工艺是必要的。
本文将介绍纺织印染加工厂污水处理设备工艺。
1. 常用的纺织印染加工厂污水处理设备常用的纺织印染加工厂污水处理设备包括如下几种:1.1. 溶气气浮法处理设备溶气气浮法处理设备是一种通过给废水注氧以产生微小气泡使污染物被气泡吸附和带浮上液面进行去除的处理设备。
其优点在于处理速度快,效果好,广泛应用于工业、市政和民用废水处理。
1.2. 反渗透处理设备反渗透处理设备是一种通过半透膜材料滤出污染物,同时保留水中有益物质的处理设备。
反渗透处理设备可以处理高浓度、高含盐度的污水,并且输出的水质可达到国家二级标准。
1.3. 曝气生化池处理设备曝气生化池是利用微生物代谢作用,将有机污染物转化为无害物质。
曝气生化池的优点在于设备造价低、运行维护成本低廉,适用于处理污水化学成分较为多而杂的工业废水。
2. 纺织印染加工厂污水处理工艺纺织印染加工厂污水处理的工艺通常包括预处理、生化处理、深度处理等三个阶段。
2.1. 预处理预处理是为了提高下一步生化处理的效果、延长污水处理周期。
预处理技术包括调整pH值、添加化学试剂、过滤等。
•调整 pH 值:调整 pH 值可利用酸、碱、反应均衡技术,使废水的pH值适合生化处理。
•添加化学试剂:常见的添加化学试剂包括凝结剂、Fenton 试剂、臭氧等。
它们可以在极短的时间内使污染物团聚形成较大的颗粒从而达到净化的目的。
•过滤:过滤有物理过滤和化学过滤两种方式,其目的是去除悬浮固体和泥沙颗粒。
2.2. 生化处理生化处理是利用微生物(如细菌、藻类等)代谢作用降解废水中的有机物质,并将其转化为无害物质。
回转齿耙式清污机制造工艺一:清污机制造工艺1.下料1.1轨道仓外协折弯制作,或使用角钢同钢板组焊而成〔角钢拼装的轨道仓因其长度可以保证,优先选用〕.轨道仓垫块高度采用型钢切割,保证高度60〔0/-1〕.1.2各型钢切割宜采用无齿锯或锯床切割.主梁、次梁长度方向下料尺寸可适当小于图纸尺寸2-3mm,其同边梁对接位置切割出缩口.1.3齿耙用钢管长度保证图纸尺寸L〔0/-1〕,主轴用钢管长度保证图纸尺寸L±1.2.组焊机架2.1焊接手段:HN型钢的边梁和主梁的组合焊缝焊接采用手工电弧焊,打出坡口.主梁、边梁对接焊缝采用手工电弧焊,打出坡口.其余焊缝可全部采用二保焊.2.2组焊铺置梁体拉方找正,打中心线与轨道仓边缘线,对角线拉方尺寸≤3mm为合格,各梁中心距为L±3.特别注意:边梁、主梁需校正合格后,进行拼焊.且梁体对接焊前,校正翼缘板与腹板切口平整后,再进行满焊.布置机头.依图纸尺寸组合机头并满焊,然后与机架组合焊接.随后对机架进行满焊处理.焊轨道仓.焊前机架正反面须打轨道仓的样线.底弯轨道仓、上弯轨道仓、下弯轨道仓组焊满焊完毕后,再焊接在机架上.对称的2个底弯轨道仓必须以平尺校正后再焊接.轨道仓焊缝采用单面焊接,保证轨道仓内平整、无焊瘤等焊接缺陷.对轨道仓接口处错牙,可配合焊缝与锤击校正.须保证轨道仓内腔尺寸75〔0/+3〕.安装电机连接盘.按图纸尺寸,将电机连接盘焊接在机头位置处.修磨机架底倾角.按图纸切割底倾角,修磨平整后焊接底板.铆导污板.导污板必须采用螺栓连接,两侧可留出间隙余量.机头部位导污板需按图纸尺寸进行折弯.导污板拼接方式宜采用纵向拼接.3.校正3.1火焰校正.若梁体两侧有局部变形,可依下图校正.4.清理、初防腐4.1清污机机架安装传动机构前必须进行清理、修补,需保证机架无漏焊,焊缝美观且余高符合图纸要求.在无焊瘤、飞边、错口等焊接缺陷后再进行打砂防腐.防腐处理采用底漆+中间漆,面漆整机调试后喷涂.5.安装电机5.1电机采用立式直联摆线减速电机的卧式使用.安装位置要求:在清污机正常使用工况时,减速机油尺位置置于同地面平行位置.5.2电机处主动链轮排入减速机轴头后以螺栓锁紧.之后与传动机构出传动链轮平行度为±1.5mm.可加隔套校正.6.安装传动装置6.1制作轴承座机构.机构内导轨〔25*14键坯〕采用φ20塞焊前,需先将轴承座在导轨内试滑动.在滑动顺畅时,进行塞焊.6.2安装主轴装置.主轴采用45#钢管与45#圆钢的焊接件.手工电弧焊塞焊需饱满.焊后对主轴进行精车.铣主轴上键槽时,需先对主轴平台划线,严格保证键槽的直线度.6.2.2清污链轮以线切割切割链轮齿与键槽.需按图纸严格保证齿与键槽的相对位置,以防安装清污链条时造成链条不同步.6.2.3从动链轮与从动链轮套的安全销孔需叠装加工.安全销采用间隙配合.6.2.4清污链轮采用油浴或压力机安装,禁止采用火焰加热安装.6.3安装传动装置.在机架连接槽钢上划线,将传动装置点焊在机架上.手摇传动装置,转动无阻碍.传动链轮与主动链轮平行度为±1.5mm.7.安装清污链条、试运转7.1按图纸齿耙间距安装清污链条后,X紧轴承座,调整清污链条的X 紧度.试安装齿耙,接通电机.试运转30min,检查清污链条的同步性.若不同步,可左右调整传动装置,直至运转无阻碍后满焊传动装置.7.2齿耙在链条上的安装方式:齿耙螺栓不上紧,以安全销定位.链条有卡齿现象时,适当在齿耙外侧加入垫圈调整.8.清理、终防腐8.1喷面漆前必须进行修补,需保证清污机无漏焊,焊缝美观且余高符合图纸要求.可以用腻子修补焊缝直至美观.在无焊瘤、飞边等焊接缺陷后再进行面漆处理.8.2漆膜总厚度满足"双85〞标准:满足厚度的门叶覆盖面大于85%,不够喷漆厚度部位其厚度大于工程厚度要求的85%.9.铆标牌9.1用铆枪将标牌铆接在清污机机头非电机侧的腹板上.居中铆接.10.附注10.1开坡口气刨采用6mm碳棒,开坡口后焊缝必须用角磨机清理,避免出现未焊透等缺陷.10.2对于一类焊缝,开坡口后,如果坡口较大,可先用二保焊打底,然后用电弧焊焊满.如果坡口较小,可直接用电弧焊3.2焊条打底,然后用4.0焊条焊满.清污机焊接工艺参数一:通用工艺参数1.焊条的选用1.1根据被焊的金属材料类别选择相应的种类.1.2焊缝性能和母材性能相同或焊缝化学成份类型和母材相同,以保证性能相同.2.焊条的管理和使用2.1焊条贮存库应干燥且通风良好,最好应设温度计和湿度计.贮存低氢焊条时室内温度不低于5度,相对空气湿度低于60%.2.2低氢焊条在施焊前必须烘干〔可有效降低焊缝气孔缺陷〕,烘干温度为350-450度,保温时间为2小时,烘干后放在100-150度的恒温箱内随用随取.如取出超过4小时应重新烘干,重新烘干次数不超过3次.酸性焊条一般可不烘干,但焊接重要结构时应经150-200度烘干1-2小时.如此可避免气孔等焊接缺陷出现.3.坡口3.1当焊件厚度小于6毫米时焊缝可不开坡口,当焊件超过6毫米厚时需开坡口,坡口加工成Y型、X型、U型.3.2开坡口的焊缝一般均采用多层焊,根部焊时用直径3.2毫米的焊条,并选用较小的电流,各层施焊前应清除前一层的熔渣.4.焊接位置4.1焊接位置分为平焊、立焊、横焊、仰焊,但施焊时应尽量选取平焊.5.焊前准备5.1焊条烘干5.2焊前清理.施焊前将工件坡口与两侧20毫米X围内的锈、水、油污、油漆等必须清除干净.5.3组装.为保证焊件结构的形状和尺寸,要在接缝处留根部间隙和变形量.5.4预热.对于刚性大或焊接性差的容易裂的结构焊前需预热处理.6.后热与焊后热处理6.1后热:对于重要焊件焊后立即对焊件的全部〔或局部〕进行加热或保温,使其缓冷,防止产生裂纹.6.2热处理:重要的焊接件要进行退火处理,以消除应气.7.检验7.1外观检验,保证焊缝无焊瘤、飞边、毛刺等焊接缺陷.7.2一、二类焊缝无损探伤,每月抽检2次,抽样批量小于10件抽检不少于1件,抽样批量超过10件抽检不少于3件.8.附注:焊工须持证上岗.二:清污机焊接专用工艺参数1.焊缝分类1.1一类焊缝包括主梁、端梁、滑轮支座梁、卷筒支座梁的腹板和翼缘板的对接焊缝;支腿的腹板、翼板的对接焊缝和支腿与主梁连接的对接焊缝;卷筒分段连接的对接焊缝;边梁的对接焊缝.1.2二类焊缝包括主梁、端梁、支座梁、支腿的角焊缝;主梁与端梁、主梁与边梁、主梁与支腿连接的焊缝.1.3三类焊缝:不属于一、二类焊缝的其它焊缝都为三类焊缝〔设计有特殊要求除外〕.2.清污机焊接2.1主梁与边梁的对接焊缝〔材料为Q235〕此焊缝为二类焊缝,坡口形式:面板δ≤6,采用工形坡口;此处:b=0-2.5面板8≤δ≤20,采用Y形坡口;面板δ>20时,采用X形坡口.2.1.2焊接方式一般采用手弧焊焊接.2.1.3探伤修补:焊接完毕后要修补、矫正.经矫正后,要符合相关验收规X之规定.2.2主梁、边梁的腹板和翼缘板的对接焊缝〔材料为Q235〕2.2.1此焊缝一类焊缝,下料按图纸尺寸下料,且组焊位置时预留收缩量〔约为1‰〕.2.2.2坡口形式:翼缘板对接坡口型式,对接板δ≤6,采用工形坡口;此处:b=0-2.5对接板8≤δ≤16,采用Y形坡口;对接板δ>16时,采用X形坡口.腹板对接的角焊缝坡口型式,对接板δ≤6,采用工形坡口;对接板8≤δ≤16,采用单边V形坡口对接板δ>16时,采用双边V形坡口2.2.3焊接方式一般采用手工电弧焊的多层焊,在对焊缝打底后,清除焊渣药皮再进行满焊,避免出现未焊透、气孔等缺陷.2.2.4探伤修补:焊接完毕后要修补、矫正.经矫正后,要符合相关验收规X之规定.3.焊接电流、电压参数3.1钢板Q235B焊接手工电弧焊,见下表3.2钢板Q235B焊接二保焊,见下表.3.3清污机的特殊材料焊接参数选择,见下表.。

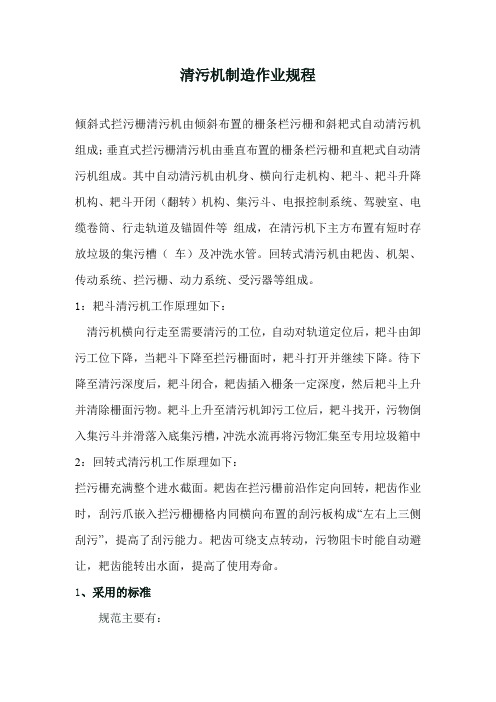

清污机制造作业规程倾斜式拦污栅清污机由倾斜布置的栅条栏污栅和斜耙式自动清污机组成;垂直式拦污栅清污机由垂直布置的栅条栏污栅和直耙式自动清污机组成。
其中自动清污机由机身、横向行走机构、耙斗、耙斗升降机构、耙斗开闭(翻转)机构、集污斗、电报控制系统、驾驶室、电缆卷筒、行走轨道及锚固件等组成,在清污机下主方布置有短时存放垃圾的集污槽(车)及冲洗水管。
回转式清污机由耙齿、机架、传动系统、拦污栅、动力系统、受污器等组成。
1:耙斗清污机工作原理如下:清污机横向行走至需要清污的工位,自动对轨道定位后,耙斗由卸污工位下降,当耙斗下降至拦污栅面时,耙斗打开并继续下降。
待下降至清污深度后,耙斗闭合,耙齿插入栅条一定深度,然后耙斗上升并清除栅面污物。
耙斗上升至清污机卸污工位后,耙斗找开,污物倒入集污斗并滑落入底集污槽,冲洗水流再将污物汇集至专用垃圾箱中2:回转式清污机工作原理如下:拦污栅充满整个进水截面。
耙齿在拦污栅前沿作定向回转,耙齿作业时,刮污爪嵌入拦污栅栅格内同横向布置的刮污板构成“左右上三侧刮污”,提高了刮污能力。
耙齿可绕支点转动,污物阻卡时能自动避让,耙齿能转出水面,提高了使用寿命。
1、采用的标准规范主要有:《水利水电工程清污机型式基本参数技术条件》SL382-2007、《水利水电工程启闭机制造安装及验收规范》SL381-2007、2、制造前的准备工作2.1熟悉图纸和工艺,核对图纸尺寸,若发现错误和不符之处,及时向有关设计部门反映,解决后方能施工。
2.2生产技术部分解产品构件,绘制构造图。
2.3工艺技术人员绘制下料工艺图,编写工艺流程图与工艺卡片,经主管工程师审核,报请设计代表或监理工程师审查批准。
2.4物资部提供使用的钢材及焊材必须符合图纸规定,其性能和成份符合现行有关标准,并具有出厂质量保证证书;标准件、铸钢、铸铁、铸铜等外购外协件要有合格证及相应的质检资料。
2.5进厂材料必须分类存放,并有相关标识。
2.6在生产开工前,由生产技术部组织有关部门进行技术交底工作。
除污器生产的工艺流程及特点英文回答:The production process of a purifier involves several steps that are essential for the manufacturing of the product. Firstly, the raw materials are gathered and inspected for quality. This includes checking the filters, motors, and other components to ensure they meet the required standards. Once the materials are approved, they are sent to the assembly line.The assembly line is where the different parts of the purifier are put together. This process involves skilled workers who are responsible for assembling the filters, attaching the motors, and adding any additional features such as timers or remote controls. The assembly line is designed to be efficient and streamlined, with each worker assigned a specific task to ensure smooth production.After the purifiers are assembled, they go through aseries of quality control checks. This is done to ensure that each unit functions properly and meets the required performance standards. The quality control checks include testing the filters for efficiency, checking the motors for proper functioning, and inspecting the overall buildquality of the purifier.Once the purifiers pass the quality control checks, they are ready for packaging. The packaging process involves carefully placing each unit in a box and adding any necessary accessories or user manuals. The packaging is designed to protect the purifiers during transportation and provide a visually appealing presentation for customers.The final step in the production process is shipping the purifiers to distributors or retailers. This involves coordinating with logistics companies to ensure timely delivery and proper handling of the products. The purifiers are carefully loaded onto trucks or containers and transported to their respective destinations.Overall, the production process of a purifier is acarefully planned and executed operation. From gathering the raw materials to shipping the finished products, each step is crucial in ensuring the quality and functionality of the purifiers. The use of efficient assembly lines, rigorous quality control checks, and careful packaging all contribute to the successful production of purifiers.中文回答:净化器的生产过程涉及多个步骤,对于产品的制造至关重要。
豆类清理机组设备工艺原理豆类清理机组设备是一种专门用于清理大豆、小豆、绿豆、芸豆等豆类物料杂质的机器设备。
本文将介绍豆类清理机组的原理和工艺流程。
设备工艺原理在豆类清理机组中,豆类物料从进料口进入清理机组,经过振动、筛分、吹风、去皮、除杂等多个环节后,获得干净、无杂质的豆类物料。
下面依次介绍这些环节的工艺原理。
振动清理在进入豆类清理机组之前,豆类物料可能会混杂着杂质,如小石子、土块、草籽等。
在振动清理的环节中,豆类物料通过振动筛分,能够将较大的杂质筛分出去,起到初步清理的作用。
筛分清理在振动清理之后,豆类物料进入筛分清理环节。
豆类清理机组通常配备多层筛板,筛板上的各孔径大小不同,可以将松散的豆皮、小颗粒的杂质、残留豆籽等逐层筛分出去,为后续的吹风、去皮作准备。
吹风清理吹风清理是豆类清理机组中最重要的环节之一。
通过吹风机将豆料吹入清理机组内,较小的豆皮、细小的杂质随风离开,而重量较大的豆类籽粒却仍旧保持在筛上。
这主要是因为豆类籽粒比豆皮、杂质重,落地速度快,而豆皮、杂质则比豆类籽粒轻,容易随风飘散。
去皮除杂在上述环节处理完成后,豆类物料已经完成了初步清理,但仍会存在一些顽固杂质、残留皮膜。
这时候,需要进行去皮除杂处理。
豆类清理机组的去皮处理采用物理去皮技术,常见的方式有磨皮和喷水磨皮。
磨皮主要是利用摩擦力将豆皮磨下,而喷水磨皮则是利用水的冲击力和磨擦力将豆皮去除。
在除杂环节,豆类清理机组同样可以采用物理方法,如重力分离和磁力分离。
重力分离主要是利用物料的密度差异将杂质和豆类物料分离,而磁力分离则是利用磁性杂质和豆类物料的不同性质将它们分离开来。
经过以上流程处理后,豆类物料就能够得到彻底清理的效果。
工艺流程豆类清理机组的工艺流程可以分为以下几个步骤:1.进料2.振动清理3.筛分清理4.吹风清理5.去皮除杂6.成品出料其中,振动清理、筛分清理、吹风清理和去皮除杂等环节已经在上一节进行详细介绍,这里不再赘述。
工业污水处理一体化设备工艺流程工业污水处理一体化设备的工艺流程通常包括以下几个主要步骤:一、预处理1.格栅拦截污水首先通过格栅,格栅可以拦截较大的固体杂物,如树枝、塑料袋、石块等,防止这些杂物进入后续处理设备,造成堵塞和损坏。
2.沉砂池去除污水中的砂粒等较重的颗粒物质。
这些砂粒如果不预先去除,会在后续处理过程中积累,影响设备的正常运行。
二、生化处理1.调节池对污水的水量和水质进行调节,使污水的流量和水质更加稳定,以便后续处理设备能够更好地运行。
可以通过搅拌等方式防止污水中的悬浮物沉淀。
2.厌氧处理利用厌氧微生物的作用,将污水中的有机物分解为甲烷、二氧化碳等物质,降低污水中的有机物含量。
厌氧处理可以在无氧或低氧的条件下进行,减少能源消耗。
3.好氧处理通过曝气等方式为好氧微生物提供充足的氧气,使好氧微生物能够将污水中的有机物进一步分解为二氧化碳和水等无害物质。
好氧处理可以有效地去除污水中的有机物和氨氮等污染物。
三、深度处理1.沉淀经过生化处理后的污水进入沉淀池,使污水中的悬浮物沉淀下来,达到固液分离的目的。
沉淀后的上清液可以进一步进行处理,沉淀下来的污泥则可以通过污泥处理系统进行处理。
2.过滤沉淀后的污水通过过滤设备,如砂滤、活性炭过滤等,进一步去除污水中的悬浮物、有机物和部分重金属等污染物。
过滤可以提高污水的水质,使其达到排放标准或回用要求。
3.消毒为了杀灭污水中的细菌、病毒等微生物,需要对污水进行消毒处理。
常用的消毒方法有紫外线消毒、二氧化氯消毒、臭氧消毒等。
消毒后的污水可以排放到环境中或进行回用。
四、污泥处理1.污泥浓缩沉淀下来的污泥含有大量的水分,需要进行浓缩处理,降低污泥的含水率。
常用的污泥浓缩方法有重力浓缩、气浮浓缩、离心浓缩等。
2.污泥脱水浓缩后的污泥进一步进行脱水处理,使其含水率降低到一定程度,便于运输和处置。
常用的污泥脱水方法有压滤脱水、离心脱水等。
3.污泥处置脱水后的污泥可以进行焚烧、填埋、堆肥等处置方式,具体处置方式根据污泥的性质和当地的环保要求而定。
本技术公开了一种夹钳式清污机,包括清污机主体、夹钳升降机构和夹钳组件,夹钳组件包括夹钳横梁、夹钳滑动机构、夹钳横移机构、夹钳回转机构、夹钳开闭机构和夹钳,夹钳升降机构驱动夹钳升降,夹钳滑动机构驱动夹钳沿夹钳横梁滑动,夹钳横移机构驱动夹钳沿着垂直于夹钳横梁的方向进行横移,夹钳回转机构驱动夹钳回转,夹钳开闭机构驱动夹钳开闭。
利用本技术的夹钳式清污机,夹钳可以进行上下、左右、前后方向的运动及回转,清污人员无需下水手动清理,极大地改善了作业条件,提高了作业效率,并且具有极高的安全可靠性。
权利要求书1.一种夹钳式清污机,包括清污机主体、夹钳升降机构和夹钳组件,其特征在于,所述夹钳组件包括夹钳横梁、夹钳滑动机构、夹钳横移机构、夹钳回转机构、夹钳开闭机构和夹钳,所述夹钳包括钳齿和夹钳座,所述钳齿上部铰接于所述夹钳座,其中:所述夹钳升降机构驱动所述夹钳升降,所述夹钳升降机构包括多级升降液压缸及套管组,所述套管组由固定于所述清污机主体的固定套管以及多级伸缩套管组成,最下级伸缩套管与所述夹钳横梁上所设置的夹钳吊耳连接,所述多级升降液压缸铰接于所述套管组内部;所述夹钳滑动机构驱动所述夹钳沿所述夹钳横梁滑动,所述夹钳滑动机构包括滑动底座、安装于所述滑动底座上的液压马达、驱动齿轮、固定安装于所述夹钳横梁上的齿条、铰接于所述滑动底座上的滚轮以及固定安装于所述夹钳横梁上的轨道;所述夹钳横移机构驱动所述夹钳沿垂直于所述夹钳横梁的方向横移,所述夹钳横移机构包括横移底座、底座固定块、横移液压缸,所述横移底座上部设有滑块,所述滑块在设置于所述滑动底座的底板的滑动槽内滑动,所述底座固定块固定于所述滑块上方并在所述滑动底座的底板上平面滑动,所述横移液压缸的一端铰接于所述底座固定块上,所述横移液压缸的另一端铰接于所述滑动底座上;所述夹钳回转机构驱动所述夹钳回转,所述夹钳回转机构包括转盘轴承、转盘驱动蜗轮蜗杆副,所述转盘轴承的内齿圈与所述横移底座固定,所述转盘轴承的外齿圈与所述夹钳座固定,所述转盘驱动蜗轮蜗杆副的蜗轮结合于所述外齿圈,所述转盘驱动蜗轮蜗杆副的蜗杆固定于所述横移底座;所述夹钳开闭机构驱动所述夹钳开闭,所述夹钳开闭机构设置在所述夹钳上并包括钳齿驱动液压缸,所述钳齿驱动液压缸的一侧铰接于所述夹钳座,所述钳齿驱动液压缸的另一侧铰接于所述钳齿。
清污机制造工艺————————————————————————————————作者:————————————————————————————————日期:回转齿耙式清污机制造工艺一:清污机制造工艺1.下料1.1轨道仓外协折弯制作,或使用角钢同钢板组焊而成(角钢拼装的轨道仓因其长度可以保证,优先选用)。
轨道仓垫块高度采用型钢切割,保证高度60(0/-1)。
1.2各型钢切割宜采用无齿锯或锯床切割。
主梁、次梁长度方向下料尺寸可适当小于图纸尺寸2-3mm,其同边梁对接位置切割出缩口。
1.3齿耙用钢管长度保证图纸尺寸L(0/-1),主轴用钢管长度保证图纸尺寸L±1。
2.组焊机架2.1焊接手段:HN型钢的边梁和主梁的组合焊缝焊接采用手工电弧焊,打出坡口。
主梁、边梁对接焊缝采用手工电弧焊,打出坡口。
其余焊缝可全部采用二保焊。
2.2组焊2.2.1铺置梁体拉方找正,打中心线及轨道仓边缘线,对角线拉方尺寸≤3mm为合格,各梁中心距为L±3。
特别注意:边梁、主梁需校正合格后,进行拼焊。
且梁体对接焊前,校正翼缘板及腹板切口平整后,再进行满焊。
2.2.2布置机头。
依图纸尺寸组合机头并满焊,然后与机架组合焊接。
随后对机架进行满焊处理。
2.2.3焊轨道仓。
焊前机架正反面须打轨道仓的样线。
底弯轨道仓、上弯轨道仓、下弯轨道仓组焊满焊完毕后,再焊接在机架上。
对称的2个底弯轨道仓必须以平尺校正后再焊接。
轨道仓焊缝采用单面焊接,保证轨道仓内平整、无焊瘤等焊接缺陷。
对轨道仓接口处错牙,可配合焊缝及锤击校正。
须保证轨道仓内腔尺寸75(0/+3)。
2.2.4安装电机连接盘。
按图纸尺寸,将电机连接盘焊接在机头位置处。
2.2.5修磨机架底倾角。
按图纸切割底倾角,修磨平整后焊接底板。
2.2.6铆导污板。
导污板必须采用螺栓连接,两侧可留出间隙余量。
机头部位导污板需按图纸尺寸进行折弯。
导污板拼接方式宜采用纵向拼接。
3.校正3.1火焰校正。
若梁体两侧有局部变形,可依下图校正。
4.清理、初防腐4.1清污机机架安装传动机构前必须进行清理、修补,需保证机架无漏焊,焊缝美观且余高符合图纸要求。
在无焊瘤、飞边、错口等焊接缺陷后再进行打砂防腐。
防腐处理采用底漆+中间漆,面漆整机调试后喷涂。
5.安装电机5.1电机采用立式直联摆线减速电机的卧式使用。
安装位置要求:在清污机正常使用工况时,减速机油尺位置置于同地面平行位置。
5.2电机处主动链轮排入减速机轴头后以螺栓锁紧。
之后与传动机构出传动链轮平行度为±1.5mm。
可加隔套校正。
6.安装传动装置6.1制作轴承座机构。
机构内导轨(25*14键坯)采用φ20塞焊前,需先将轴承座在导轨内试滑动。
在滑动顺畅时,进行塞焊。
6.2安装主轴装置。
6.2.1主轴采用45#钢管及45#圆钢的焊接件。
手工电弧焊塞焊需饱满。
焊后对主轴进行精车。
铣主轴上键槽时,需先对主轴平台划线,严格保证键槽的直线度。
6.2.2清污链轮以线切割切割链轮齿及键槽。
需按图纸严格保证齿及键槽的相对位置,以防安装清污链条时造成链条不同步。
6.2.3从动链轮及从动链轮套的安全销孔需叠装加工。
安全销采用间隙配合。
6.2.4清污链轮采用油浴或压力机安装,禁止采用火焰加热安装。
6.3安装传动装置。
在机架连接槽钢上划线,将传动装置点焊在机架上。
手摇传动装置,转动无阻碍。
传动链轮与主动链轮平行度为±1.5mm。
7.安装清污链条、试运转7.1按图纸齿耙间距安装清污链条后,张紧轴承座,调整清污链条的张紧度。
试安装齿耙,接通电机。
试运转30min,检查清污链条的同步性。
若不同步,可左右调整传动装置,直至运转无阻碍后满焊传动装置。
7.2齿耙在链条上的安装方式:齿耙螺栓不上紧,以安全销定位。
链条有卡齿现象时,适当在齿耙外侧加入垫圈调整。
8.清理、终防腐8.1喷面漆前必须进行修补,需保证清污机无漏焊,焊缝美观且余高符合图纸要求。
可以用腻子修补焊缝直至美观。
在无焊瘤、飞边等焊接缺陷后再进行面漆处理。
8.2漆膜总厚度满足“双85”标准:满足厚度的门叶覆盖面大于85%,不够喷漆厚度部位其厚度大于工程厚度要求的85%。
9.铆标牌9.1用铆枪将标牌铆接在清污机机头非电机侧的腹板上。
居中铆接。
10.附注10.1开坡口气刨采用6mm碳棒,开坡口后焊缝必须用角磨机清理,避免出现未焊透等缺陷。
10.2对于一类焊缝,开坡口后,如果坡口较大,可先用二保焊打底,然后用电弧焊焊满。
如果坡口较小,可直接用电弧焊3.2焊条打底,然后用4.0焊条焊满。
清污机焊接工艺参数一:通用工艺参数1.焊条的选用1.1根据被焊的金属材料类别选择相应的种类。
1.2焊缝性能和母材性能相同或焊缝化学成份类型和母材相同,以保证性能相同。
2.焊条的管理和使用2.1焊条贮存库应干燥且通风良好,最好应设温度计和湿度计。
贮存低氢焊条时室内温度不低于5度,相对空气湿度低于60%。
2.2低氢焊条在施焊前必须烘干(可有效降低焊缝气孔缺陷),烘干温度为350-450度,保温时间为2小时,烘干后放在100-150度的恒温箱内随用随取。
如取出超过4小时应重新烘干,重新烘干次数不超过3次。
酸性焊条一般可不烘干,但焊接重要结构时应经150-200度烘干1-2小时。
如此可避免气孔等焊接缺陷出现。
3.坡口3.1当焊件厚度小于6毫米时焊缝可不开坡口,当焊件超过6毫米厚时需开坡口,坡口加工成Y型、X型、U型。
3.2开坡口的焊缝一般均采用多层焊,根部焊时用直径3.2毫米的焊条,并选用较小的电流,各层施焊前应清除前一层的熔渣。
4.焊接位置4.1焊接位置分为平焊、立焊、横焊、仰焊,但施焊时应尽量选取平焊。
5.焊前准备5.1焊条烘干5.2焊前清理。
施焊前将工件坡口及两侧20毫米范围内的锈、水、油污、油漆等必须清除干净。
5.3组装。
为保证焊件结构的形状和尺寸,要在接缝处留根部间隙和变形量。
5.4预热。
对于刚性大或焊接性差的容易裂的结构焊前需预热处理。
6.后热与焊后热处理6.1后热:对于重要焊件焊后立即对焊件的全部(或局部)进行加热或保温,使其缓冷,防止产生裂纹。
6.2热处理:重要的焊接件要进行退火处理,以消除应气。
7.检验7.1外观检验,保证焊缝无焊瘤、飞边、毛刺等焊接缺陷。
7.2一、二类焊缝无损探伤,每月抽检2次,抽样批量小于10件抽检不少于1件,抽样批量超过10件抽检不少于3件。
8.附注:焊工须持证上岗。
二:清污机焊接专用工艺参数1.焊缝分类1.1一类焊缝包括主梁、端梁、滑轮支座梁、卷筒支座梁的腹板和翼缘板的对接焊缝;支腿的腹板、翼板的对接焊缝和支腿与主梁连接的对接焊缝;卷筒分段连接的对接焊缝;边梁的对接焊缝。
1.2二类焊缝包括主梁、端梁、支座梁、支腿的角焊缝;主梁与端梁、主梁与边梁、主梁与支腿连接的焊缝。
1.3三类焊缝:不属于一、二类焊缝的其它焊缝都为三类焊缝(设计有特殊要求除外)。
2.清污机焊接2.1主梁与边梁的对接焊缝(材料为Q235)2.1.1此焊缝为二类焊缝,坡口形式:面板δ≤6,采用工形坡口;ﻩ此处:b=0-2.5面板8≤δ≤20,采用Y形坡口;面板δ>20时,采用X形坡口。
2.1.2焊接方式一般采用手弧焊焊接。
2.1.3探伤修补:焊接完毕后要修补、矫正。
经矫正后,要符合相关验收规范之规定。
2.2主梁、边梁的腹板和翼缘板的对接焊缝(材料为Q235)2.2.1此焊缝一类焊缝,下料按图纸尺寸下料,且组焊位置时预留收缩量(约为1‰)。
2.2.2坡口形式:翼缘板对接坡口型式,对接板δ≤6,采用工形坡口;此处:b=0-2.5对接板8≤δ≤16,采用Y形坡口;腹板对接的角焊缝坡口型式,对接板δ≤6,采用工形坡口;对接板8≤δ≤16,采用单边V形坡口对接2.2.3焊接方式一般采用手工电弧焊的多层焊,在对焊缝打底后,清除焊渣药皮再进行满焊,避免出现未焊透、气孔等缺陷。
2.2.4探伤修补:焊接完毕后要修补、矫正。
经矫正后,要符合相关验收规范之规定。
3.焊接电流、电压参数3.1钢板Q235B焊接手工电弧焊,见下表板厚≤8 10≤δ≤12 ≤14焊条直径3.2 4.0 4.0-6.0电流80-100 100-120 120-140电压40-45 45-50 45-503.2钢板Q235B焊接二保焊,见下表。
焊接板厚焊接电流电流给定焊接电压电感调节φ1.0φ1.2 φ1.6δ≤6mm60A 10-1217-183-580A13-158-10 18-19 3-5 100A 19-22 12-14 6-8 18-20 3-56<δ≤8130A28-32 17-198-10 20-21 3-5 150A 40-4321-23 10-12 21-22 4-6 180A50-54 30-3313-15 22-23 4-68<δ≤12200A60-6237-39 16-18 23-24 4-7230A80-85 42-4521-23 23-26 5-8260A 100 59-6224-2624-27 5-8δ≥14300A 80-85 30-34 26-30 5-8 330A 100 36-38 27-33 5-9 350A 40-45 28-305-9400A 50-5530-355-9450A60-65 33-38 5-93.3清污机的特殊材料焊接参数选择,见下表。
序号焊接对象焊接方式焊接参数1 不锈钢对不锈钢二保焊φ2.0的309焊丝,电流25-30A,电压20V手工电弧焊φ3.2的102焊条,电流80-100A,电压50V2不锈钢对碳钢Q235B 二保焊φ2.0的309焊丝,电流25-30A,电压20V手工电弧焊φ3.2的102焊条,电流80-100A,电压50V3 优质45#碳钢对优质45#碳钢手工电弧焊φ4.0的422焊条,电流140-160A,电压60V。
