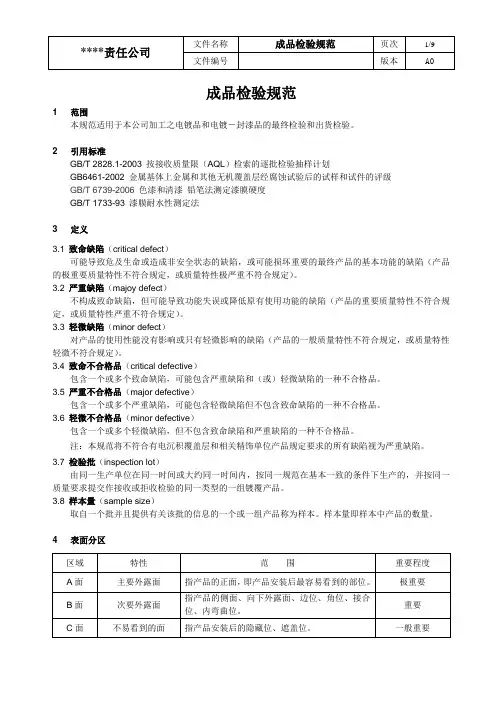

成品检验规范1 范围本规范适用于本公司加工之电镀品和电镀－封漆品的最终检验和出货检验。
2 引用标准GB/T 2828.1-2003 按接收质量限（AQL）检索的逐批检验抽样计划GB6461-2002 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T 6739-2006 色漆和清漆铅笔法测定漆膜硬度GB/T 1733-93 漆膜耐水性测定法3 定义3.1 致命缺陷（critical defect）可能导致危及生命或造成非安全状态的缺陷，或可能损坏重要的最终产品的基本功能的缺陷（产品的极重要质量特性不符合规定，或质量特性极严重不符合规定）。
3.2 严重缺陷（majoy defect）不构成致命缺陷，但可能导致功能失误或降低原有使用功能的缺陷（产品的重要质量特性不符合规定，或质量特性严重不符合规定）。
3.3 轻微缺陷（minor defect）对产品的使用性能没有影响或只有轻微影响的缺陷（产品的一般质量特性不符合规定，或质量特性轻微不符合规定）。
3.4 致命不合格品（critical defective）包含一个或多个致命缺陷，可能包含严重缺陷和（或）轻微缺陷的一种不合格品。
3.5 严重不合格品（major defective）包含一个或多个严重缺陷，可能包含轻微缺陷但不包含致命缺陷的一种不合格品。
3.6 轻微不合格品（minor defective）包含一个或多个轻微缺陷，但不包含致命缺陷和严重缺陷的一种不合格品。
注：本规范将不符合有电沉积覆盖层和相关精饰单位产品规定要求的所有缺陷视为严重缺陷。
3.7 检验批（inspection lot）由同一生产单位在同一时间或大约同一时间内，按同一规范在基本一致的条件下生产的，并按同一质量要求提交作接收或拒收检验的同一类型的一组镀覆产品。
3.8 样本量（sample size）取自一个批并且提供有关该批的信息的一个或一组产品称为样本。
样本量即样本中产品的数量。
电镀产品品质检验规范及方法在现代工业生产中，电镀产品广泛应用于各个领域，其表面的光亮和耐腐蚀性能起着至关重要的作用。
为了保证电镀产品的品质，我们需要建立一套科学合理的品质检验规范和方法。
本文将详细介绍电镀产品品质检验的规范化要求和常用的检验方法。
一、外观检验外观检验是电镀产品品质检验的重要内容之一，其主要目的是对电镀产品的表面进行细致观察和评估。
常用的外观检验方法有以下几种：1. 目视检查：通过肉眼观察电镀产品的表面，检查是否有明显的气泡、脱落、划痕、凹凸不平等问题。
2. 触摸检验：用手触摸电镀产品的表面，感受其光滑度和均匀性。
3. 显微镜检验：使用显微镜对电镀产品进行放大观察，以便更清晰地发现细微的缺陷。
4. X射线检验：通过对电镀产品进行X射线照射，观察其表面的边缘和交界处是否存在异常情况。
二、厚度检验电镀产品的厚度是其品质的重要指标之一。
过薄或过厚的镀层都会对产品的性能产生不良影响。
常用的厚度检验方法有以下几种：1. 金属膜厚度计：使用专门的金属膜厚度计对电镀产品的镀层厚度进行测量。
2. 电子显微衡器法：通过电镀产品在电子显微衡器中的重量变化来推算镀层的厚度。
3. 色差法：根据电镀产品表面的颜色变化来间接判断镀层的厚度。
三、附着力检验电镀产品表面的附着力是保证产品品质的重要指标之一。
如果镀层与基材附着力不牢固，容易出现脱落现象，影响产品的使用寿命。
常用的附着力检验方法有以下几种：1. 刮削法：使用特定刮削工具对电镀产品表面进行刮削，观察刮削后的镀层情况，判断附着力情况。
2. 弯曲试验：对电镀产品进行弯曲试验，观察镀层是否有明显的龟裂或脱落现象，以评估附着力。
3. 热剥离法：将电镀产品加热至一定温度，观察镀层是否发生剥离，以判断附着力情况。
四、耐腐蚀性检验电镀产品的耐腐蚀性能直接关系到其使用寿命和品质。
常用的耐腐蚀性检验方法有以下几种：1. 盐雾试验：将电镀产品置于盐雾试验箱中，模拟腐蚀环境，观察其表面是否发生腐蚀。
电镀件的检验方法和判定标准哇塞，电镀件在我们的生活中可真是无处不在啊！从小小的五金配件到大型的工业设备，都能看到它们的身影。
那怎么才能知道这些电镀件是不是合格的呢？这就需要了解电镀件的检验方法和判定标准啦！首先说说检验的步骤和注意事项。
检验的时候，第一步要先观察电镀件的外观，看看有没有明显的缺陷，比如起皮、起泡、斑点啥的。
这就好比我们挑水果，得先看看外表有没有坏的地方呀！然后要测量电镀层的厚度，这可不能马虎，得用专门的仪器准确测量才行。
还有就是要测试电镀件的附着力，看看电镀层是不是牢牢地附在基体上。
在这个过程中，一定要仔细认真，不能有半点马虎，不然得出的结果可就不准确啦！再来说说过程中的安全性和稳定性。
在检验电镀件的时候，可不能掉以轻心哦！有些电镀液可能是有腐蚀性的，所以一定要做好防护措施，别不小心弄伤了自己。
而且检验的设备也要定期维护和校准，这样才能保证检验结果的稳定可靠呀！这就好像开车要定期保养一样，不然半路上出问题可就麻烦啦！电镀件的检验方法和判定标准在很多领域都有重要的应用场景和优势呢！在制造业中，它能保证产品的质量，让我们用上放心可靠的东西。
在汽车行业，高质量的电镀件能让车子更漂亮、更耐用。
这就像给车子穿上了一件漂亮的外衣，不仅好看，还能保护车子呢！在电子产品中，电镀件的质量也直接影响到产品的性能和寿命。
这多重要啊！我给大家说个实际案例吧！有一次一个工厂生产了一批电镀件，外观看起来都没啥问题，但是一检测，发现电镀层的厚度不够。
哎呀，这要是没检测出来，用到产品上，那可就会出大问题啦！幸好及时发现，避免了更大的损失。
你说这检验是不是很重要啊！总之，电镀件的检验方法和判定标准是非常重要的，它关系到产品的质量和我们的使用安全。
我们一定要重视起来，严格按照标准去检验，这样才能让我们的生活更加美好！。
电镀件外观检验规范1. 目的：明确了电镀部件的电镀验收准则,对来料及成品外观检验提供作业方法指导2. 适用范围：本标准适用于所有金属电镀部件的检验,生产外观检验时可参照本规范执行;3. 工作职责：检验员负责按照本规范对相关来料外观进行检验,装箱员参照本规范进行产品件外观100%检验,品质部主管负责监督执行;B 面及边角碰伤,0.5mm 2≤S ≤1.5mm 2√ C 面及边角碰变形,但组装后不影响整体外观 √ C 面及边角碰变形,组装后影响整体外观 √ 水印产品表面不能有明显的水渍、水印电镀件表面有明显的、不可擦除的水渍、水印√ A 面水渍水印面积≤3.0mm 2,40cm 处观察不明显 √ B 面水渍水印面积≤5.0mm 2,40cm 处观察不明显 √ C 面水渍水印面积≤10mm 2,40cm 处观察不明显√ 发黑 发白产品表面不能有明显的异色斑迹电镀件表面有明显的白印或黑印,面积≥2.0mm 2√ 白印或黑印面积＜2.0mm 2,40cm 处观察不明显 √ 漏镀产品表面不允许有镀层未镀上的情况电镀件A 面或B 面有漏底材现象,不可接受 √ 电镀件A 面或B 面有相关镀层未镀上,不可接受√ 电极点周围有未镀上痕迹,组装后不能完全遮盖,其外露面积不超过2.0mm 2,且40cm 处观察不明显√ 电镀件凹位或阴角位明显发黄,组装后又不能够遮盖的,不可接受 √ 电镀件内部出现发黄面积超过其所在面的1/3或,在组装后基本可遮盖,可接受√ 电镀件内部未镀上的地方生锈,不能接受√ 尺寸 各控制尺寸符合产品标准规定 控制尺寸稍超出公差,但不影响装配 √ 控制尺寸超出公差,现场无法装配 √ 膜厚 镀层厚度符合产品标准规定 镀层厚度严重低于客户给定的下限值 √ 镀层厚度稍低于下限值,且盐雾测试合格 √ 耐腐蚀镀层的防腐能力达到规定要求盐雾测试不通过,不可接受√9.电镀件外观不良示例9.1起泡---电镀件表面出现小泡点或凸起现象：9.2脏污---产品表面有手印、油污或其它脏污：`电镀层表面凸起,有一个小泡点,NG镀层表面脏污呈云状块,面积过大,NG9.3划伤、刮花----产品表面有明显的纹路或划痕：正面纹路明显,NG 侧面有纹路但无刮花现象,OK 9.4斑点---产品表面与明显的凹凸点、麻点、亮点、氧化点：麻点特别明显,面积＞0.3 mm2 ,NG9.5发黑、发白---电镀件有黑色或白色的印记;有黑色印记,不明显,MDC-10铜壳表面有明显白色印记,呈片状,NG不可以使用,其它壳体可以使用。
电镀产品检验规范概述电镀是一种将金属物体表面覆盖一层金属薄膜的过程，以改善物体的外观、提高其耐腐蚀性和耐磨损性。
为确保电镀产品的质量，需要进行一系列的检验。
本文将介绍电镀产品检验的规范。
检验项目电镀产品检验主要包括以下几个方面：1. 外观检验：检查电镀表面的平整度、光泽度和色泽是否符合要求。
外观检验还包括检查表面是否有斑点、气泡、氧化物或其他缺陷。
2. 厚度检验：使用合适的仪器测量电镀层的厚度。
厚度检验对于确保电镀层的保护性能至关重要。
3. 粘附力检验：通过针对电镀层施加拉力或剪切力的测试，评估电镀层与基材的粘附力。
粘附力测试可以使用剥离试验或划痕试验。
4. 耐腐蚀性检验：将电镀产品暴露在不同的腐蚀介质中，观察其在一定时间内的耐腐蚀性能。
耐腐蚀性测试通常使用盐雾试验或湿热试验。
5. 硬度检验：测量电镀产品的硬度，以评估其耐磨损性能。
硬度测试可以使用巴氏硬度计或洛氏硬度计。
6. 环保检验：电镀工艺中使用的化学品可能会对环境造成污染。
因此，在电镀产品检验中，也需要进行环保检验，确保电镀过程符合环保要求。
检验标准为确保电镀产品的质量，需要参考一系列的国家标准或行业标准。
以下是一些常用的电镀产品检验标准：1. GB/T 6465-2010《镀层和镀膜边界回流法测量镀层厚度》2. GB/T 10125-2012《环境试验防腐蚀试验盐雾试验》3. GB/T 13329-2014《镀膜硬度测定皮球法》4. GB/T 3189-2018《银电镀件质量》5. ASTM B456-19《Standard Specification for Electrodeposited Coatings of Nickel plus Chromium on Iron and Steel》根据具体的电镀产品及其用途，还可以参考其他相关的标准。
检验流程电镀产品检验的流程一般包括以下几个步骤：1. 取样：从生产批次中随机选取一定数量的样品进行检验。
电泳件外观检验标准电泳件外观检验是指对电泳件的外观质量进行检查和评定的过程，其目的是为了保证电泳件的外观质量符合相关标准和客户的要求，提高产品的质量和市场竞争力。
本文将介绍电泳件外观检验的标准和方法，以及常见的外观缺陷和处理措施。
一、外观检验标准。
1. 表面平整度，电泳件的表面应平整光滑，不得有凹凸、皱纹、气泡、流痕等缺陷。
2. 涂层附着力，电泳件的涂层应牢固附着在基材表面，不得有脱落、剥落、起泡等现象。
3. 涂层厚度，电泳件的涂层厚度应符合设计要求，不得低于或超过标准规定的范围。
4. 表面光泽度，电泳件的表面应具有一定的光泽度，不得出现暗淡、发白等情况。
5. 色泽一致性，同一批次的电泳件应具有一致的色泽，不得出现色差、色斑等问题。
二、外观检验方法。
1. 目测检查，通过肉眼观察电泳件的表面质量，检查是否有凹凸、气泡、流痕、脱落等现象。
2. 器具检测，使用表面粗糙度仪、厚度计、光泽度计等专业仪器对电泳件进行表面质量的检测和测量。
3. 对比检验，将待检电泳件与标准样品进行对比，检查色泽、光泽度、平整度等是否符合标准要求。
三、常见外观缺陷及处理措施。
1. 凹凸、皱纹，可能是由于材料表面不平整或涂装工艺不当造成的，应重新调整涂装工艺，保证涂装均匀平整。
2. 气泡、流痕，可能是由于底材表面有油污、水分等导致的，应加强底材清洗和预处理工艺。
3. 脱落、剥落，可能是由于底材表面处理不当或涂装工艺不合理导致的，应重新设计涂装工艺，提高涂层附着力。
4. 色差、色斑，可能是由于涂料配比不当或工艺控制不严导致的，应调整涂料配比和严格控制工艺参数。
四、结语。
电泳件外观检验是保证产品质量的重要环节，只有严格按照标准进行检验，及时发现和处理外观缺陷，才能生产出外观优良的电泳件，满足客户的需求。
希望本文介绍的电泳件外观检验标准和方法能够对相关人员有所帮助，提高电泳件的外观质量，推动行业的发展和进步。
文件名称
编
号
Q/QX-JS-P-004
电泳件外观检验标准
版
本号
A
共4
页
第
1页
漏镀
产品表面
不允许有镀层
未镀上的情况
电镀件A面或B面有漏底材现象，不可接受
电镀件A面或B面有相关镀层未镀上，不可接受
电极点周围有未镀上痕迹，组装后不能完全遮盖，其外露面积 S≤2mm²，且40cm处观察不明显
电镀件凹位或阴角位明显发黄，组装后又不能够遮盖的，不可接受
电镀件内部出现发黄面积超过其他所在面的1/3或在组装后基本可遮盖，可接受
电镀件内部未镀上的地方生锈，不能接受
六价铬
六价铬含
量低于
1000ppm
六价铬含量超标，不能接受
8 装配标准
8.1 与本产品相配的其他配件应进行试装，要求配合良好。
8.2 产品装配后，有转动部位处，应无干涉或受阻的现象。
8.3 带螺母的产品需试打螺丝，用扭力计以2.5kg的力将配套螺丝打入螺母内，无打不进打不紧（滑牙）或难打现象。
（最大破坏力必须小于3.5kg）。
电镀件通用检验标准
一、目的
本标准旨在规范电镀件的检验方法，确保产品质量符合客户要求。
二、范围
本标准适用于公司内所有电镀件的检验。
三、检验项目及标准
1.外观检验
目视检查电镀件表面是否光滑、色泽均匀，无气泡、剥离、锈蚀等现象。
允许有轻微的电镀纹，但不影响整体美观。
2.尺寸检验
使用卡尺、千分尺等测量工具，测量电镀件的长度、宽度、厚度等参数，确保其符合图纸或客户要求。
3.附着力检验
采用划格试验法检验电镀层与基材的附着力。
在电镀件表面划出纵横交错的网格，划痕间距为2mm，然后用胶带粘贴在划痕上，轻轻按压后迅速剥离，观察电镀层是否脱落。
若划格区域无脱落，则附着力合格。
4.盐雾试验
根据GB/T 6461-2002标准进行盐雾试验，检查电镀件耐腐蚀性能。
将电镀件置于盐雾试验箱中，连续喷雾24小时后，观察表面是否出现锈蚀、变色等现象。
若无明显变化，则盐雾试验合格。
5.镀层厚度检验
采用金相显微镜或X射线荧光光谱仪测量电镀层厚度，确保其符合工艺要求。
四、检验流程
1.外观检验：目视检查，剔除不合格品。
2.尺寸检验：使用测量工具进行测量，记录数据并判定是否合格。
3.附着力检验：进行划格试验，合格品进入下一工序，不合格品进行返工或
报废。
4.盐雾试验：连续喷雾24小时后，观察表面变化并判定是否合格。
5.镀层厚度检验：采用金相显微镜或X射线荧光光谱仪进行测量，记录数据
并判定是否合格。
;
.' 电泳件的检验标准
一、适用范围
公司所有电泳件
二、外观检查
电泳后的表面应无颗粒、疙瘩、陷穴、缩孔、针孔、水滴迹、斑痕、夹杂异物、挂流、不匀、粗糙、露底、剥落等缺陷
三、泳层厚度
泳层厚度在10-18µm
四、泳层附着力
（1）用划格法测定：即以1mm间距进行划100方格检验，划格力度深达底材，然后用3M胶布贴上，瞬间用力拉开，不得脱落20/100 （2）用圆滚线划痕法测定：用附着力测定仪测定，不低于GB/T1720中的5级。
五、泳层硬度
涂层用犁耕法测定：即以2H铅笔将笔芯前端切齐，铅笔与待测物成45度推出，表面无划痕。
六、泳层耐蚀性
电泳件要求24小时或48小时的中性实验，实验后试样的边缘以及外表面不出现白色、黑色或棕色等腐蚀点，即按GB/T6461判定覆盖层不低于5级
七、需要时，供方需出具质检报告。
