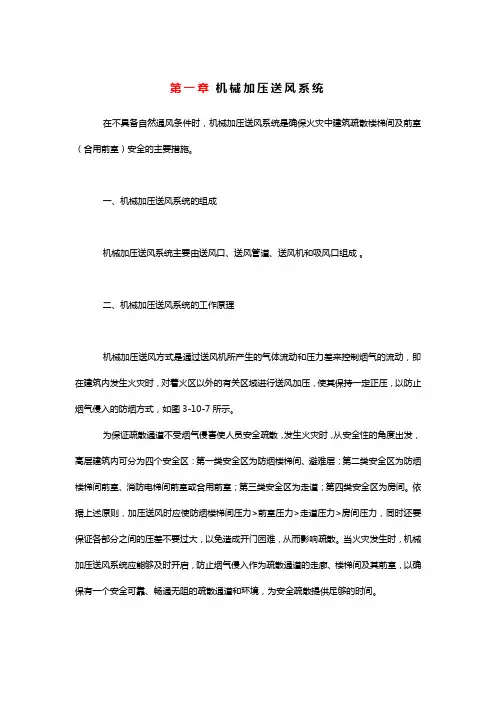

第一章机械加压送风系统在不具备自然通风条件时，机械加压送风系统是确保火灾中建筑疏散楼梯间及前室（合用前室）安全的主要措施。

一、机械加压送风系统的组成机械加压送风系统主要由送风口、送风管道、送风机和吸风口组成。

二、机械加压送风系统的工作原理机械加压送风方式是通过送风机所产生的气体流动和压力差来控制烟气的流动，即在建筑内发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定正压，以防止烟气侵入的防烟方式，如图3-10-7所示。

为保证疏散通道不受烟气侵害使人员安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。

依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力，同时还要保证各部分之间的压差不要过大，以免造成开门困难，从而影响疏散。

当火灾发生时，机械加压送风系统应能够及时开启，防止烟气侵入作为疏散通道的走廊、楼梯间及其前室，以确保有一个安全可靠、畅通无阻的疏散通道和环境，为安全疏散提供足够的时间。

三、机械加压送风系统的选择1）建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，当前室或合用前室采用机械加压送风系统，且其加压送风口设置在前室的顶部或正对前室入口的墙面上时，楼梯间可采用自然通风方式。

当前室的加压送风口的设置不符合上述规定时，防烟楼梯间应采用机械加压送风系统。

将前室的机械加压送风口设置在前室的顶部，其目的是为了形成有效阻隔烟气的风幕；而将送风口设在正对前室入口的墙面上，是为了形成正面阻挡烟气侵入前室的效果。

2）建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

3）当防烟楼梯间采用机械加压送风方式的防烟系统时，楼梯间应设置机械加压送风设施，独立前室可不设机械加压送风设施，但合用前室应设机械加压送风设施。

机械加压送风系统1、四个安全区域：第一类防烟楼梯间，第二类防烟楼梯间前室、消防电梯间前室或合用前室，第三类走道，第四类房间。

2、加压送风系统的选择：1、高度小于等于50米的公建、工业建筑和高度小于等于100米的住宅建筑，当前室或合用的前室采用机械加压送风系统时，且其加压送风口设置在前室的顶部或前室入口的墙面上时，楼梯间可采用自然通风，其他情况一律采用机械加压。

3、高度大于50米的公共、工业建筑，高度大于100米的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

3、当防烟楼梯间采用机械加压送风方式的防烟系统时，楼梯间应设置机械加压送风设施，独立前室可不设机械加压送风设施，但合用前室应设置机械加压送风设施。

防烟楼梯间与合用前室的机械加压送风系统应分别独立设置。

剪刀楼梯的两个楼梯间、合用前室、独立前室的机械加压送风系统应分别独立设置。

4、加压送风口：1、楼梯间宜每隔2-3层设一个常开式百叶送风口，剪刀楼梯的两个楼梯间应分别每隔一层设置一个。

2、前室合用前室应每层设置一个常闭式的加压送风口，并应设置手动开启装置。

3、送风口不宜设置在被门挡住的位置，送风口风速不宜大于7米/秒。

4、设置加压送风的场所不应设置百叶窗，不宜设置可开启的外窗。

5、送风风速：金属管道不应大于20米/秒，非金属管道不应大于15米/秒，送风口不宜大于7米/秒。

6、机械排烟系统的选择：1、不具备自然排烟的房间、走道及中庭。

高层建筑。

2、人防工程。

高度超过50米的公建，超过100米的住宅应竖向分段独立设置，每段高度公建不超50米，住宅不超100米。

7、防排烟系统联动：火灾自动报警系统应能在15秒内联动开启常闭式加压送风口和加压送风机、以及联动开启同一排烟区域的全部排烟阀口、排烟机和补风设施，并应在30秒内自动关闭与排烟无关的通风、空调系统。

消防应急照明1、应急照明的转换：人员密集场所的应急转换时间不应大于秒，其他场所的应急转换时间不应大于5秒。

第一章机械加压送风系统在不具备自然通风条件时，机械加压送风系统是确保火灾中建筑疏散楼梯间及前室（合用前室）安全的主要措施。

一、机械加压送风系统的组成机械加压送风系统主要由送风口、送风管道、送风机和吸风口组成。

二、机械加压送风系统的工作原理机械加压送风方式是通过送风机所产生的气体流动和压力差来控制烟气的流动，即在建筑内发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定正压，以防止烟气侵入的防烟方式，如图3-10-7所示。

为保证疏散通道不受烟气侵害使人员安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。

依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力，同时还要保证各部分之间的压差不要过大，以免造成开门困难，从而影响疏散。

当火灾发生时，机械加压送风系统应能够及时开启，防止烟气侵入作为疏散通道的走廊、楼梯间及其前室，以确保有一个安全可靠、畅通无阻的疏散通道和环境，为安全疏散提供足够的时间。

三、机械加压送风系统的选择1）建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，当前室或合用前室采用机械加压送风系统，且其加压送风口设置在前室的顶部或正对前室入口的墙面上时，楼梯间可采用自然通风方式。

当前室的加压送风口的设置不符合上述规定时，防烟楼梯间应采用机械加压送风系统。

将前室的机械加压送风口设置在前室的顶部，其目的是为了形成有效阻隔烟气的风幕；而将送风口设在正对前室入口的墙面上，是为了形成正面阻挡烟气侵入前室的效果。

2）建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

3）当防烟楼梯间采用机械加压送风方式的防烟系统时，楼梯间应设置机械加压送风设施，独立前室可不设机械加压送风设施，但合用前室应设机械加压送风设施。

新防排烟规范标准条文总结防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

图文解析防烟系统>>>>设置部位1、防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2、避难层（建筑内的安全区域，超过100米的公共建筑才有）。

作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

>>>>方式1、自然通风方式楼梯间示例前室示例2、机械加压送风方式示例机械加压送风的立面图和平面图示例楼梯间加压送风口和竖井示例加压送风机及风管示例送风风机房电气控制柜示例前室送风口和竖井示例排烟系统>>>> 设置部位1、较长的疏散走道；2、有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；3、中庭。

由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

>>>> 方式1、自然通风方式注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。

虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。

中庭示例走道示例2、机械排烟方式设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

原理示例水平机械排烟系统原理示例分区示例排烟口和手动开启装置示例排烟口手动开启装置示例中庭机械排烟示例排烟风机及风管示例排烟风机房电气控制柜示例排烟防火阀示例【附】防火阀与排烟防火阀的区别设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：机械排烟的补风系统原理机械排烟系统的补风排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。

车库排风和排烟兼用系统。

第一章机械加压送风系统在不具备自然通风条件时，机械加压送风系统是确保火灾中建筑疏散楼梯间及前室（合用前室）安全的主要措施。

一、机械加压送风系统的组成机械加压送风系统主要由送风口、送风管道、送风机和吸风口组成。

二、机械加压送风系统的工作原理机械加压送风方式是通过送风机所产生的气体流动和压力差来控制烟气的流动，即在建筑内发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定正压，以防止烟气侵入的防烟方式，如图3-10-7所示。

为保证疏散通道不受烟气侵害使人员安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。

依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力，同时还要保证各部分之间的压差不要过大，以免造成开门困难，从而影响疏散。

当火灾发生时，机械加压送风系统应能够及时开启，防止烟气侵入作为疏散通道的走廊、楼梯间及其前室，以确保有一个安全可靠、畅通无阻的疏散通道和环境，为安全疏散提供足够的时间。

三、机械加压送风系统的选择1）建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，当前室或合用前室采用机械加压送风系统，且其加压送风口设置在前室的顶部或正对前室入口的墙面上时，楼梯间可采用自然通风方式。

当前室的加压送风口的设置不符合上述规定时，防烟楼梯间应采用机械加压送风系统。

将前室的机械加压送风口设置在前室的顶部，其目的是为了形成有效阻隔烟气的风幕；而将送风口设在正对前室入口的墙面上，是为了形成正面阻挡烟气侵入前室的效果。

2）建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

3）当防烟楼梯间采用机械加压送风方式的防烟系统时，楼梯间应设置机械加压送风设施，独立前室可不设机械加压送风设施，但合用前室应设机械加压送风设施。

消防考点：防排烟系统之【机械加压送风系统】知识点三【机械加压送风系统】1.机械加压送风系统原理及组成(1 )机械加压送风系统的工作原理为保证疏散通道不受烟气侵害以及人员能安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。

依据上述原则，加压送风时应使防烟楼梯间压力〉前室压力〉走道压力〉房间压力，同时还要保证各部分之间的压差不要过大，以免造成开门困难，从而影响疏散。

(2)机械加压送风系统的组成机械加压送风系统主要由送风口、送风管道、送风机和吸风口组成。

2.机械加压送风系统的选择(1)建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，当前室或合用前室采用机械加压送风系统，且其加压送风口设置在前室的顶部或正对前室入口的墙面上时，楼梯间可采用自然通风方式。

当前室的加压送风口的设置不符合上述规定时，防烟楼梯间应采用机械加压送风系统。

（2）建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

（3）防烟楼梯间及其前室的机械加压送风系统的设置应符合下列规定：1）建筑高度小于或等于50m的公共建筑、工业建筑和建筑高度小于或等于100m的住宅建筑，当采用独立前室且其仅有一个门与走道或房间相通时，可仅在楼梯间设置机械加压送风系统；当独立前室有多个门时，楼梯间、独立前室应分别独立设置机械加压送风系统。

2）当采用合用前室时，楼梯间、合用前室应分别独立设置机械加压送风系统。

3）当采用剪刀楼梯时，其两个楼梯间及其前室的机械加压送风系统应分别独立设置。

（4）带裙房的高层建筑的防烟楼梯间及其前室、消防电梯前室或合用前室，当裙房高度以上部分利用可开启外窗进行自然通风，裙房等高范围内不具备自然通风条件时，该高层建筑不具备自然通风条件的前室、消防电梯前室或合用前室应设置局部正压送风系统。

第一章机械加压送风系统在不具备自然通风条件时，机械加压送风系统是确保火灾中建筑疏散楼梯间及前室（合用前室）安全的主要措施。

一、机械加压送风系统的组成机械加压送风系统主要由送风口、送风管道、送风机和吸风口组成。

二、机械加压送风系统的工作原理机械加压送风方式是通过送风机所产生的气体流动和压力差来控制烟气的流动，即在建筑内发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定正压，以防止烟气侵入的防烟方式，如图3-10-7所示。

为保证疏散通道不受烟气侵害使人员安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。

依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力，同时还要保证各部分之间的压差不要过大，以免造成开门困难，从而影响疏散。

当火灾发生时，机械加压送风系统应能够及时开启，防止烟气侵入作为疏散通道的走廊、楼梯间及其前室，以确保有一个安全可靠、畅通无阻的疏散通道和环境，为安全疏散提供足够的时间。

三、机械加压送风系统的选择1）建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，当前室或合用前室采用机械加压送风系统，且其加压送风口设置在前室的顶部或正对前室入口的墙面上时，楼梯间可采用自然通风方式。

当前室的加压送风口的设置不符合上述规定时，防烟楼梯间应采用机械加压送风系统。

将前室的机械加压送风口设置在前室的顶部，其目的是为了形成有效阻隔烟气的风幕；而将送风口设在正对前室入口的墙面上，是为了形成正面阻挡烟气侵入前室的效果。

2）建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

3）当防烟楼梯间采用机械加压送风方式的防烟系统时，楼梯间应设置机械加压送风设施，独立前室可不设机械加压送风设施，但合用前室应设机械加压送风设施。

第一章机械加压送风系统在不具备自然通风条件时，机械加压送风系统是确保火灾中建筑疏散楼梯间及前室（合用前室）安全的主要措施。

一、机械加压送风系统的组成机械加压送风系统主要由送风口、送风管道、送风机和吸风口组成。

二、机械加压送风系统的工作原理机械加压送风方式是通过送风机所产生的气体流动和压力差来控制烟气的流动，即在建筑内发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定正压，以防止烟气侵入的防烟方式，如图3-10-7所示。

为保证疏散通道不受烟气侵害使人员安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。

依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力，同时还要保证各部分之间的压差不要过大，以免造成开门困难，从而影响疏散。

当火灾发生时，机械加压送风系统应能够及时开启，防止烟气侵入作为疏散通道的走廊、楼梯间及其前室，以确保有一个安全可靠、畅通无阻的疏散通道和环境，为安全疏散提供足够的时间。

三、机械加压送风系统的选择1）建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，当前室或合用前室采用机械加压送风系统，且其加压送风口设置在前室的顶部或正对前室入口的墙面上时，楼梯间可采用自然通风方式。

当前室的加压送风口的设置不符合上述规定时，防烟楼梯间应采用机械加压送风系统。

将前室的机械加压送风口设置在前室的顶部，其目的是为了形成有效阻隔烟气的风幕；而将送风口设在正对前室入口的墙面上，是为了形成正面阻挡烟气侵入前室的效果。

2）建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

3）当防烟楼梯间采用机械加压送风方式的防烟系统时，楼梯间应设置机械加压送风设施，独立前室可不设机械加压送风设施，但合用前室应设机械加压送风设施。

5)住宅的剪刀梯可合用一机械加送道和送机，送口分楼间个压风风风风应别设风应两个楼间风计置，送量按梯量算。

2、机械排烟系统统与风气调节统开设当时应15s自1）排烟系通、空系立分置。

合用，能在动关闭与关风调统排烟无的通、空系统竖设间统区设2）走道的机械排烟系宜向置，房的机械排烟系宜按防烟分置风压统环进计应风3）排烟机全按排烟系最不利管道行算，其排烟量增加漏系数统单独设与风统并设当并设4）人防工程机械排烟系宜置或排系合置。

合置时须发时将风统动转换为统，必采取在火灾生能排系自排烟系的措施车库统与卫气风统5）机械排烟系可人防、生等排、通系合用6）机械排烟系向按每防火分置。

建筑高度超统横应个区设过50m的公共统应竖独设建筑和建筑高度超过100m的住宅排烟系向分段立置，且每段高度，公共建筑不宜超过50m，住宅不宜超过100m。

五、组件的设置要求1、机械加送系压风统竖时风进1）取口排烟机排烟口分置风与风应开设:向（垂直）布置，送机时两边缘≥10m 口在排烟机出口下方风应设风≥3.00m；水平布置，者距离级楼+甲防火风极 2.OOh的隔墙+1.50h的板2）送机房采用耐火限不低于门与它开其部位隔个楼间风楼间2〜3层设1（梯上下串通3）除直灌式送方式外，梯宜每隔应层设1 ，手装置。

（前室、合用前室每个并应设动开启)；前室、合用前室每层单独是的）压值电闭难层间与4）余大小：前室、合用前室、消防梯前室、封避（）走道楼间闭楼间与压40〜50Pa 压25〜30Pa；防烟梯、封梯走道→差→差第四章定的是特殊所装修材料的燃性能等：如地上、地下建筑的规规场烧级门厅泵设备厨疏散走道和安全；建筑消防水房等用房；建筑房等场 5.2.1中序号10～12的所，场 5.3.1中序号6 5.1.1中序号11～13的所，场纪览图书档资场娱～8的所：存放文物、念展物品、重要、案、料的所；歌舞级电统仪间游所；乐艺场A、B子信息系机房及装有重要机器、器的房例外情况级，电视层饰织应B1的材料5.2.4塔等特殊高建筑的部装修，装物采用不低于级应A装修材料。
