室内消火栓的保护半径的计算

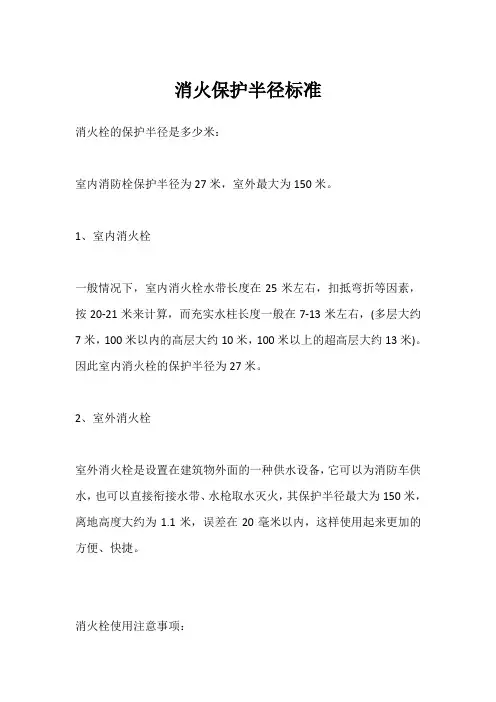

消火保护半径标准
消火栓的保护半径是多少米：
室内消防栓保护半径为27米，室外最大为150米。

1、室内消火栓
一般情况下，室内消火栓水带长度在25米左右，扣抵弯折等因素，按20-21米来计算，而充实水柱长度一般在7-13米左右，(多层大约7米，100米以内的高层大约10米，100米以上的超高层大约13米)。

因此室内消火栓的保护半径为27米。

2、室外消火栓
室外消火栓是设置在建筑物外面的一种供水设备，它可以为消防车供水，也可以直接衔接水带、水枪取水灭火，其保护半径最大为150米，离地高度大约为1.1米，误差在20毫米以内，这样使用起来更加的方便、快捷。

消火栓使用注意事项：
1、消火栓附近不能堆放任何物品。

2、平常禁止使用。

3、灭火后要将水带晾干，并复原状态。

4、要定期查看消火栓，看看其是否有损坏。

5、要查看消火栓设立的位置是否正确，高度是否合适，消火栓中是否有水。

6、在使用消火栓时，要尽量要将水带拉直，切勿扭曲，以免影响出水量。

此外在灭火时，要从近到远，这样才不会发生危险。

7、若是油类或酒精类火灾，切勿使用水灭火，否则火势会更加的大，
8、电器着火时，要先将电源总闸断开，然后才能灭火。

室内消火栓保护半径和充实水柱的问题xx在建筑室内消防给水设计中，比较普遍的是消火栓系统的设计。

而消火栓系统的设计的核心是消火栓的布置。

消火栓的布置间距由消火栓的保护半径和最大保护宽度决定，最大保护宽度由建筑物本身结构决定，所以，消火栓的设计中，消火栓的保护半径就显得尤为重要。

1.消火栓保护半径（R）的计算在建筑给排水设计手册等资料中，给出了室内消火栓保护半径的计算公式如下：R=L d + L s（1）式中，L d——水带铺设长度（m）.考虑到水带的转弯曲线，应为水带长度乘以折减系数0.8；Ls——水枪充实水柱长度在平面上的投影长度（m）。

当水枪倾角为45度时，L s =0.71S k。

式（1）是基本公式，也是应用最广泛的。

在实践中，水带铺设长度Ld只取决于折减系数，水枪充实水柱长度在平面上的投影长度L s由水枪充实水柱Sk 直接决定，而Sk的影响因素诸多：比如层高，水枪的倾角——充实水柱、层高和水枪倾角之间有着密切的联系。

所以，水枪充实水柱对于消火栓保护半径的确定有着决定意义。

所以下面介绍一下水枪充实水柱的计算。

2.水枪充实水柱（S k）的计算建筑设计防火规范GB50016-2006第8.4.3条第七款规定：水枪的充实水柱Sk经过计算确定，甲乙类厂房、层数超过6层的公共建筑和层数超过4层的厂房（仓库），不应小于10m；高层厂房（仓库）、高架仓库和体积大于25000m3的商店、体育馆、影剧院、会堂、展览建筑，车站、码头、机场建筑等，不应小于13m；其他建筑不宜小于7m。

关于Sk的计算，在条文说明中给出了公式S k = ( H 1 - H 2 ) / sinα(2)式中，H 1——保护建筑物的层高；H2——水枪的上倾角。

一般可采用45°，若有特殊困难时，可稍大些，考虑到消防队员的安全和扑救效果，最大不应大于60°。

从上可见，S k的确定要兼顾以上两方面（即公式2和规范8.4.3第七款）。

【第206讲】消防暗门的规范改版了，你不知道吗？《建筑设计防火规范-GB50016-2014（2018年版）》↑《建筑内部装修设计防火规范GB 50222-2017》↑所以，咱们整个【消防板块】的规范基础支撑应该也同样调整为如上所示的两本规范。

其中，《建筑设计防火规范-GB50016-2014（2018年版）》里面的很多条款都是影响到建筑设计专业，跟咱们密切相关的新规并不算大多；而对我们影响较大的主要是《建筑内部装修设计防火规范GB50222-2017》，与老规范相比，新规范的影响主要体现在“装饰材料的用法”和“一些重要部位的琐碎规定”上。

至于【第5~13讲】中提到的“防火分区”、“消防疏散”、“防火卷帘”以及“防火门”的原则与数据并没有太大变化，所以，这些板块的内容你还是参考【第·5~13讲】的解读即可，至于一些小的调整，我会在后面单独说明；延续【第5讲】消防报审流程的主线内容，防火分区、消防疏散、防火卷帘以及防火门的内容说完后，本期我们来谈谈“消火栓”。

消火栓的设计要点解析做为室内设计师，有关消火栓的知识，咱们主要需要了解“设计规范”和“节点做法”这两大块内容。

开始之前我们先区别下消火栓和灭火器的区别；一、消火栓的概述阐述：在之前的板块中，我们提到过消防系统包括，室外消火栓系统，室内消火栓系统，灭火器系统，自动喷淋系统，水炮系统，气体灭火系统，火探系统，水雾系统等。

由此可见，消火栓和灭火器是两个概念；消火栓：分室内消火栓和室外消火栓。

消火栓主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。

所以，消火栓是固定不能移动的。

dop小贴士：人们普遍认为，只要消防车到达火场，就可以立即出水把火扑灭。

其实不然，在消防队装备的消防车中有相当一部分是不带水的，诸如举高消防车、抢险救援车、火场照明车等等，它们必须和灭火消防车配套使用。

而一些灭火消防车因自身运载水量有限，在灭火时也急需寻找水源。

关于消火栓设置的几个问题发表时间：2009-05-26T14:44:25.937Z 来源：《中小企业管理与科技》2009年4月下旬供稿作者：段淑花吴金民[导读] 针对在消防设计中设计人员经常遇到的室内、外消火栓的具体布置问题，依据规范加上自己的理解，做了详尽的分析。

摘要：针对在消防设计中设计人员经常遇到的室内、外消火栓的具体布置问题，依据规范加上自己的理解，做了详尽的分析。

关键词：室外消火栓间距室内消火栓保护半径1 关于室外消火栓的布置间距对于室外消火栓的布置经常听到这样的困惑：是否也和室内消火栓一样，需要两个消火栓的充实水柱到达建筑物任一点。

首先看一下《建筑设计防火规范》GB50016-2006（以下简称《建规》）8.2.8.3条所述：室外消火栓的间距不应大于120m。

规范条文解释是：我国城市街区内的道路间距一般不超过160m，而消防干管一般沿道路设置。

因此，2条消防干管之间的距离亦不超过160m。

本条规定主要保证沿街建筑能有2个消火栓的保护（我国城市消防队一般第一出动力量多为2辆消防车，每辆消防车取水灭火时占用1个消火栓）。

国产消防车的供水能力（双干线最大供水距离）为180m，火场水枪手需留机动水带长度10m，水带在地面的铺设系数为0.9，则消防车的实际供水距离为（180-10）x0.9=153（m）。

若按街区两边道路均设有消火栓计算，则每边街区消火栓的保护范围为80m。

当直角三角形斜边长为153m，竖边长为80m，则底边为123m。

故规定消火栓的间距不应超过120m。

从以上可以看出，室外消火栓的间距不应大于120m主要是针对被保护建筑物需要在两个消火栓的充实水柱同时到达建筑物的任一点的情况下确定的。

如果按建筑物的室外消火栓用水量计则为不超过30L/s（按规范1个消火栓的出水量为10~15L/s，则2个消火栓的出水量为不超过30L/s）。

而从《建规》表8.2.2-2工厂、仓库和民用建筑一次灭火的室外消火栓用水量和《高层民用建筑设计防火规范》GB50045-95表7.2.2消火栓给水系统用水量表中可以看出：厂房和仓库的室外消火栓用水量绝大多数不超过30L/s，仅有极少数超过30L/s；而民用建筑无论高层还是低层则全部不超过30 L/s。

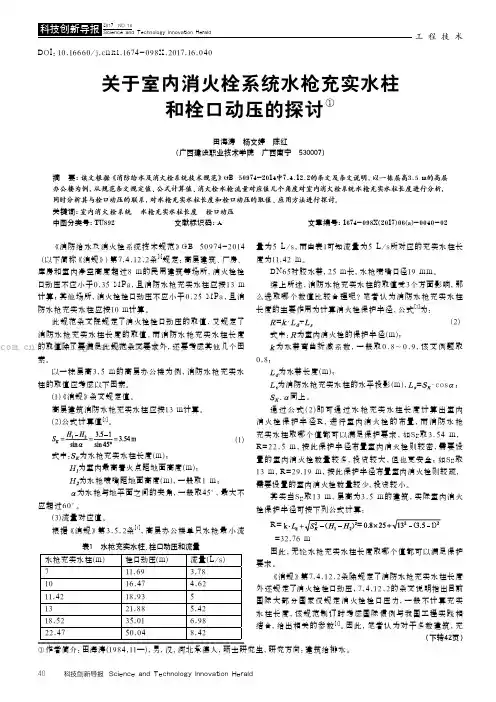

《消防给水及消火栓系统技术规范》GB 50974-2014（以下简称《消规》）第7.4.12.2条[1]规定：高层建筑、厂房、库房和室内净空高度超过8 m的民用建筑等场所，消火栓栓口动压不应小于0.35 M Pa，且消防水枪充实水柱应按13 m 计算；其他场所，消火栓栓口动压不应小于0.25 M Pa，且消防水枪充实水柱应按10 m计算。

此规范条文既规定了消火栓栓口动压的取值，又规定了消防水枪充实水柱长度的取值，而消防水枪充实水柱长度的取值除了要满足此规范条文要求外，还要考虑其他几个因素。

以一栋层高3.5 m 的高层办公楼为例，消防水枪充实水柱的取值应考虑以下因素。

(1)《消规》条文规定值。

高层建筑消防水枪充实水柱应按13 m计算。

(2)公式计算值[2]。

(1)式中:为水枪充实水柱长度(m)；为室内最高着火点距地面高度(m)； 为水枪喷嘴距地面高度(m)，一般取1 m；为水枪与地平面之间的夹角，一般取45°，最大不应超过60°。

(3)流量对应值。

根据《消规》第3.5.2条[1]，高层办公楼单只水枪最小流量为5 L/s，而由表1可知流量为5 L/s所对应的充实水柱长度为11.42 m。

DN65衬胶水带，25 m长，水枪喷嘴口径19 m m。

综上所述，消防水枪充实水柱的取值受3个方面影响，那么选取哪个数值比较合理呢？笔者认为消防水枪充实水柱长度的主要作用为计算消火栓保护半径，公式[2]为：=·+(2)式中：为室内消火栓的保护半径(m);为水带弯曲折减系数，一般取0.8～0.9，该文例题取0.8;为水带长度(m);为消防水枪充实水柱的水平投影(m)，=·cos ；、同上。

通过公式(2)即可通过水枪充实水柱长度计算出室内消火栓保护半径R，进行室内消火栓的布置，而消防水枪充实水柱取哪个值都可以满足保护要求，如S K 取3.54 m，R=22.5 m，按此保护半径布置室内消火栓则较密，需要设置的室内消火栓数量较多，投资较大，但也更安全；如S K 取13 m，R=29.19 m，按此保护半径布置室内消火栓则较疏，需要设置的室内消火栓数量较少，投资较小。

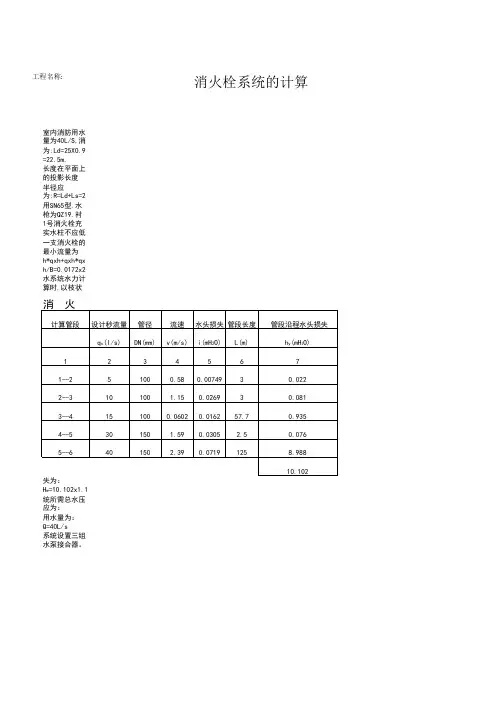

工程名称:消火栓系统的计算
按规范要求,室内消防用水量为40L/S,消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达.
水带铺设长度为:Ld=25X0.9=22.5m.
水枪充实水柱长度在平面上的投影长度为:Ls=0.71X(3.0-1.0)/sin45°=2m.
消火栓的保护半径应为:R=Ld+Ls=22.5+2.0=24.5m.
室内消火栓选用SN65型.水枪为QZ19.衬胶水带DN65长25m，因此设置图中所示消火栓可满足要求.
根据规范规定1号消火栓充实水柱不应低于10m,查表可知此时该消火栓栓口的压力为0.135MPa,水枪流量为4.6L/S,不足5.0L/S,根据规范规定一支消火栓的最小流量为5.0L/S,因此要提高压力，增大水枪流量至5.0L/S,计算可得1号消火栓栓口最低水压为：Hxh=Ad*Ld*qxh*qxh+qxh*qxh/B=0.0172x25x5x5+5x5/0.158=169.97KPa=17mH2O
进行消火栓给水系统水力计算时,以枝状管路计算,配管水力计算见下表:
管路总水头损失为：H w=10.102x1.1=11.1mH2O
消火栓给水系统所需总水压应为：Hx=71.7+17+11.1=99.8mH2O
消火栓灭火总用水量为：Q=40L/s
该建筑消火栓系统设置三组水泵接合器。

消火栓保护半径计算方法摘要：对于建筑消防给水设计中消火栓保护半径计算的问题，一直存在不同的看法，现将本人的观点阐述如下。

关键词：消火栓充实水柱保护半径关于消火栓保护半径的认识，大家都有很多的看法，规范里面给出了计算方法，但是许多人在应用的时候计算方法并不准确，故此我在这里给大家谈谈具体的计算方法，有不周到的地方希望大家指正。

《建筑设计防火规范》GB50016-2006（以下简称《建规》）8.4.3第7条所述：室内消火栓的布置，应保证每一个防火分区同层有两支水枪的充实水柱同时到达任何部位。

建筑高度小于等于24m且体积小于等于5000m3的多层仓库，可采用1支水枪充实水柱到达室内任何部位。

水枪的充实水柱应由计算确定，甲、乙类厂房、层数超过6层的公共建筑和层数超过四层的厂房（仓库），不应小于10m；高层厂房（仓库）、高架仓库和体积大于25000 m3的商店、体育馆、影剧院、会堂、展览建筑，车站、码头、机场建筑等，不应小于13m；其他建筑，不宜小于10m。

我们考虑无论是一只水枪还是两支水枪同时到达，首先需要确定一只水枪的保护范围到底有多大，根据消火栓的保护半径计算公式：R=kLd+Ls其中R——消火栓保护半径（m），k——消防水龙带的折减系数，取0.8~0.9，Ld——消防水龙带的长度（m），Ls——水枪充实水柱长度在平面上的投影长度（m）,当水枪倾角为α时，Ls=cosαSk充实水柱长度Sk=(H1-H2)/sinα其中H1——室内最高着火点离地面高度（m），H2——水枪喷嘴离地面高度（m），一般取1米。

α——水枪上倾角，一般为45°，最大不应超过60°。

Sk的计算公式按照计算手册选用，《建规》中的公式有所简化，为：Sk=H层高/sinα，考虑手册中的相对合理些，故仍然采用手册中公式计算。

在列出以上计算公式后，我们开始讨论各项的取值问题，前面的水龙带长度和折减系数，《建规》中推荐采用20米长水龙带，但是现在设计人员多采用25米水龙带，而且较为普遍，故此我们本次讨论还是以25米水龙带作为例子。

消⽕栓系统设计计算3 消⽕栓系统设计计算3.1 室内消⽕栓系统的布置学⽣宿舍室内消⽕栓给⽔系统采⽤独⽴的消防给⽔系统。

根据《⾼规》规定，其室内消⽕栓⽤⽔量为10L/s，同时使⽤⽔枪数为2只，每⽀⽔枪最⼩流量为5L/s，最不利情况下，同⼀⽴管上同时出⽔2只⽔枪，⽴管最⼩流量为10L/s。

消⽕栓的栓⼝直径为65mm，⽔带长度25m，⽔枪喷嘴⼝径19mm，消⽕栓的充实⽔柱为13mH2O。

3.1.1 室内消⽕栓管⽹布置根据《⾼层民⽤建筑设计防⽕规范》(GB50045—95)(2005年版)第7.4.1条规定，酒店建筑室内消防给⽔系统设置成与⽣活给⽔系统分开的独⽴给⽔系统。

室内消⽕栓管道布置成环状，横向竖向均成环。

环状管⽹的横⼲管分别布置在1层和11层的吊顶中，低区环状管⽹的横⼲管分别布置在4层和地下1层的吊顶中。

消防⽔箱的出⽔管与11层横⼲管相连接。

消防泵的压⽔管设两条管路与消防环状管⽹连接，其管径的设计考虑到当其中⼀根发⽣故障时，另⼀根管路应能保证消防⽤⽔量和⽔压的要求。

学⽣宿舍建筑室内消⽕栓给⽔管⽹设地上式消防⽔泵结合器。

⽔泵结合器的设置数量按室内消防⽤⽔量确定，该建筑室内消⽕栓⽤⽔量为10L/s，每个⽔泵结合器的流量按10L/s计，故设置1个消⽕栓⽔泵结合器，型号为SQ100。

3.1.2 室内消⽕栓的布置室内消⽕栓的合理布置，直接关系到扑救⽕灾的效果。

因此，⾼层建筑的各层包括和主体建筑相连的附属建筑均应合理设置消⽕栓。

消⽕栓的间距，应保证同层相邻两个消⽕栓的充实⽔柱同时到达室内任何部位，可按式(3-1)确定，且⾼层建筑不应⼤于30m，裙房不应⼤于50m。

22b≤(3-1)S-R式中S----消⽕栓间距，m；R----消⽕栓保护半径，m，R=L1+L2；L1----⽔龙带敷设长度，m，可取配备⽔龙带长度的90%；L 2----⽔枪充实⽔柱在平⾯上的投影长度，m ，⽔枪射流上倾⾓按45o 计； b----消⽕栓最⼤保护宽度，m 。

摘要：针对在消防设计中设计人员经常遇到的室内、外消火栓的具体布置问题，依据规范加上自己的理解，做了详尽的分析。

关键词：室外消火栓间距室内消火栓保护半径1 关于室外消火栓的布置间距对于室外消火栓的布置经常听到这样的困惑：是否也和室内消火栓一样，需要两个消火栓的充实水柱到达建筑物任一点。

首先看一下《建筑设计防火规范》GB50016-2006（以下简称《建规》）8.2.8.3条所述：室外消火栓的间距不应大于120m。

规范条文解释是：我国城市街区内的道路间距一般不超过160m，而消防干管一般沿道路设置。

因此，2条消防干管之间的距离亦不超过160m。

本条规定主要保证沿街建筑能有2个消火栓的保护（我国城市消防队一般第一出动力量多为2辆消防车，每辆消防车取水灭火时占用1个消火栓）。

国产消防车的供水能力（双干线最大供水距离）为180m，火场水枪手需留机动水带长度10m，水带在地面的铺设系数为0.9，则消防车的实际供水距离为（180-10）x0.9=153（m）。

若按街区两边道路均设有消火栓计算，则每边街区消火栓的保护范围为80m。

当直角三角形斜边长为153m，竖边长为80m，则底边为123m。

故规定消火栓的间距不应超过120m。

从以上可以看出，室外消火栓的间距不应大于120m主要是针对被保护建筑物需要在两个消火栓的充实水柱同时到达建筑物的任一点的情况下确定的。

如果按建筑物的室外消火栓用水量计则为不超过30L/s（按规范1个消火栓的出水量为10~15L/s，则2个消火栓的出水量为不超过30L/s）。

而从《建规》表8.2.2-2工厂、仓库和民用建筑一次灭火的室外消火栓用水量和《高层民用建筑设计防火规范》GB50045-95表7.2.2消火栓给水系统用水量表中可以看出：厂房和仓库的室外消火栓用水量绝大多数不超过30L/s，仅有极少数超过30L/s；而民用建筑无论高层还是低层则全部不超过30 L/s。

所以可以得出结论：室外消火栓的间距不应大于120m，已满足了绝大多数厂房和仓库以及所有民用建筑物室外消防用水量的需要。
