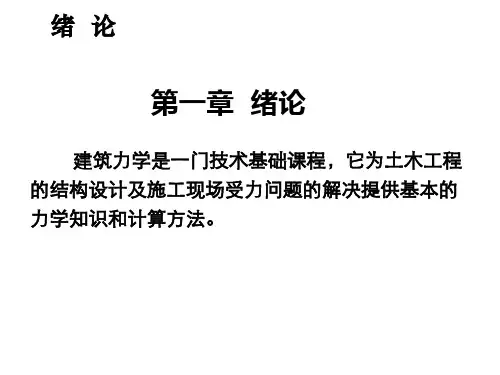

建筑力学1知识点总结建筑力学是土木工程中的一门基础课程，它研究的是建筑结构在受力作用下的力学性能。
通过建筑力学的学习，可以掌握建筑结构的受力分析、设计和计算方法，为工程实践提供科学依据。
建筑力学的知识点涉及很广，包括静力学、结构分析、材料力学等方面。
本文将从静力学、结构分析和材料力学三个方面进行知识点总结。

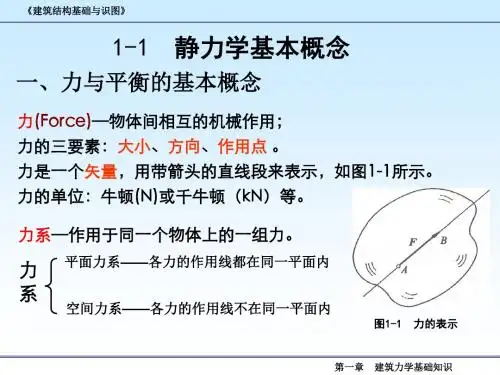

一、静力学1.1 受力分析受力分析是建筑力学的基础，它主要研究物体在受力作用下的平衡状态。
受力分析包括平衡条件、力的合成与分解、力的作用点、力的传递等内容。
学习受力分析可以帮助我们理解建筑结构受力的特点和规律，为后续的结构分析和设计提供基础。
1.2 杆件受力杆件受力是指杆件在受外力作用下的变形和内力状态。
在建筑力学中，我们将杆件分为拉杆和压杆两种，分别对应拉力和压力状态。
学习杆件受力可以帮助我们理解结构中的受力情况，为后续结构设计提供依据。
1.3 荷载分析荷载分析是指对建筑结构所受外部荷载的评估和分析。
建筑结构在使用过程中会受到自重、活载、风载等多种荷载的作用，因此需要进行荷载分析以确定结构的承载能力。
学习荷载分析可以帮助我们理解结构承载能力的来源和计算方法，为结构设计提供依据。
1.4 统计分析统计分析是指对结构受力的概率分布和可靠度进行分析。
在建筑工程中，由于结构受力的不确定性，需要进行统计分析来评估结构的安全性。
学习统计分析可以帮助我们理解结构受力的概率分布和可靠度计算方法，为工程实践提供科学依据。
二、结构分析2.1 结构体系结构体系是指建筑结构中的组成部分和相互作用关系。
在建筑力学中，我们将结构体系分为框架结构、桁架结构、悬索结构、索塔结构等多种类型。
学习结构体系可以帮助我们理解结构的受力路径和受力传递规律，为结构设计提供依据。
2.2 静定系统静定系统是指结构中的部件数目与未知反力数目相等的系统。
在建筑力学中，我们将静定系统分为平面桁架、空间桁架、梁系、拱系等多种类型。
学习静定系统可以帮助我们理解结构的受力分析和计算方法，为结构设计提供依据。
1-1 如图1-29所示，画出下列各物体的受力图。
所有的接触面都为光滑接触面，未注明者，自重均不计。
图1-291-2 如图1-30所示，画出下列各物体的受力图。
所有的接触面都为光滑接触面，未注明者，自重均不计。
图1-30（a）AC杆、BD杆连同滑轮、整体；（b）AC杆、BC杆、整体；（c）AC杆、BC杆、整体；（d）AB杆、半球、整体；（e）球O1、球O2；（f）AB杆、CD杆、FG杆；（g）棘轮O、棘爪AB；（h）AB杆、BC杆、整体；（i）AB、CD、整体2-1 如图2-14所示，四个力作用于O点，设F1=50N，F2=30N，F3=60N，F4=100N。
试分别用几何法和解析法求其合力。
2-2 拖动汽车需要用力F=5kN，若现在改用两个力F1和F2，已知F1与汽车前进方向的夹角α=20o，分别用几何法和解析法求解：（1）若已知另外一个作用力F2与汽车前进方向的夹角β=30o，试确定F1和F2的大小；（2）欲使F2为最小，试确定夹角β及力F1、F2的大小。
图2-14 图2-152-3 支架由杆AB、AC构成，A、B、C三处都是铰链约束。
在A点作用有铅垂力W，用几何法求在图2-16所示两种情况下杆AB、AC所受的力，并说明所受的力是拉力还是压力。
图2-16 图2-172-4 简易起重机如图2-17所示，重物W=100N，设各杆、滑轮、钢丝绳自重不计，摩擦不计，A、B、C三处均为铰链连接。
求杆件AB、AC受到的力。
习题( 第三章 )3-1 计算下列各图中F力对O点之矩。
图3-163-2求图示梁上分布荷载对B点之矩。
图3-173-3 求图示各梁的支座反力。
图3-183-4 如图3-19所示，已知挡土墙重G1=90kN，垂直土压力G2=140kN，水平压力P=100kN，试验算此挡土墙是否会倾覆？3-5 如图3-20所示，工人开启闸门时，常将一根杆穿入手轮中，并在杆的一端C加力，以转动手轮。
设杆长l=1.4m，手轮直径D=0.6m。
