《挖掘机基本知识的》PPT课件

《挖掘机基本知识的》PPT课件
• 配气机构：由气门、气门座、气门弹簧、 气门导管、凸轮轴、挺杆、摇臂及摇臂轴. 涡轮增压器,中冷器,空气滤芯等
在这里大家要注意的:可以给没有加装油浴式 空滤进行推销.
精选ppt
9
三:燃油机构
• 燃料供给系：由油箱、油泵、滤清器、:润滑机构
• 润滑系：由机油散热器、粗滤器、细滤器、 机油泵、机油感应器等组成
• 2:在力到分配阀以后,通过操作手柄的给他的先导信号后,分配阀再将 这液压力按给的先导信号,分配到各个工作装置,这个工作装置包括大 臂油缸,小臂油缸,铲斗油缸,回转马达,行走马达,再由这些工作装置将 这个液压力转换成机械力,从而完成各种挖掘机的操作.
精选ppt
5
３:挖掘机的发动机常识
• 3(1):首先我们先了解发动机的型号的表示 请看列3
挖掘机基本知识培训
2007年９月
精选ppt
1
沃尔沃挖掘机基本知识
• １；挖掘机的型号识别 • ２：挖掘机的基本工作原理 • ３；挖掘机的发动机常识 • ４；挖掘机的液压部分 • ５；挖掘机的工作装置 • ６：挖掘机的配件的基本知识
精选ppt
2
１；挖掘机的型号识别
• １；首先了解我们沃 尔沃的挖掘机基本型 号(请看列1)
三:先导操作手柄
主要包括:先导泵,操作手柄
精选ppt
14
５；挖掘机的工作装置
一:回转马达,回转减速 二:行走马达,行走减速 三:中央回转接头 四:四轮一带(引导轮,托链轮,支重轮,驱动轮,涨紧缸,履带) 五:大臂油缸,小臂油缸,斗杆油缸,大臂,小臂 六:铲斗,小臂头,工字架
精选ppt
15
６：挖掘机的配件的基本知识
精选ppt
16
谢谢

挖掘机基础知识及卖点培训教材ppt课件

挖掘机基础知识及卖点培训教材ppt课件

微型挖掘机：
整机重量≤ 6t
小型挖掘机： 6t ＜整机重量≤ 13t
中型挖掘机： 13t ＜整机重量≤ 40t
大型挖掘机： 40t ＜整机重量≤ 100t
特大型挖掘机：100t ＜整机重量
5
§1-4 挖掘机分类
挖 掘 机
6
连续作业式 （多斗）
斗轮式 轮斗式
机械式
周期作业式 （单斗）
液压式
电铲
履带式 轮胎式 汽车式 步履式
42
一、性能参数与配置
项目
单位：mm
最大挖掘半径
5990
最大挖掘深度
3846
最大垂直挖掘深度
3846
最大挖掘高度
5743
最大卸载高度
4163
备注：3.03m 大臂，1.54m 小臂
3、挖机的主要性能参数
否则容易损伤行走马达或软管； ◇ 作业时保证左右履带与地面完全
接触，提高整机的动态稳定性。
30 2020/4/14
3、正确作业方法
◎ 当铲斗油缸和连杆、小臂油缸和小臂之间互成90°时，挖掘力最大。铲 斗斗齿和地面保持30 °角时，挖掘力最佳即切土阻力最小
◎ 当用小臂挖掘时，保证小臂角度范围在从前面45°角到后面30°角之间。 同时使用大臂和铲斗，能提高挖掘效率
40 2020/4/14
正确作业方法 续
在装卸岩石等较重物料时，应靠近卡车车厢底部卸料，或先装载泥 土，然后装载岩石，禁止高空卸载，以减小对卡车的撞击破坏。
41 2020/4/14
履带陷入泥中较深时，在铲斗下垫一块木板， 利用铲斗的底端支起履带，然后在履带下垫上 木板，将机器驶出。
2、挖机的工作范围
28
§4-4 其它工作装置——快换装置

挖掘机基础知识ppt课件

挖掘机基础知识ppt课件
压缩比 发动机排量
工作循环
6
动态演示
7
发动机排量
多缸发动机各气缸工作容积的总和，称为发动机排量 ，用表示VL 。
L= VV h × i
Vh－气缸工作容积 （气缸排量）
i － 气缸数目
工作循环
连续过程，的对于往复活塞式发动机，每进行一次能 量转换，均要经过进气、压缩、作功、排气四个过程。 这种周而复始称为发动机的一个工作循环。
四行程发动机 二行程发动机
按照进气状态
非增压发动 机增压发动机
按冷却方式不同
水冷发动机 风冷发动机
4
按气缸数及排列方式
单缸发动机 多缸发动机 单Ｖ对列型置式式
单列式
Ｖ型
对置式
5
发动机结构基本术语 上止点 下止点 活塞行程(S)
曲柄半径(R) 气缸工作容积(V h )
气缸工作容积(V h ) 气缸总容积
29
开关盘
钥匙开关
充 电 指 示 灯
发动机转速控制转盘
洗涤器开关
工作灯开关
刮水器开关
预热指示灯
预 热 开 关
30
·电器控制系统组成 ·常规电路 ·监测及故障诊断装 置
·电子节能控制装 置·
31
监测及故障诊断装置 监测及故障诊断装置对挖掘机的运行状 态进行监视，一旦发生异常能及时报警， 并指出故障部位，从而可及时清除事故 隐患，减少维修时间，降低保养和维修 费，它有如下特点：
8
四行程柴油机各行程示
意图
新鲜空气
开始喷油
进气行程
压缩行程
作功行程
排气行程
9
总体结构
10
机体组件
作用 发动机各机构，各系

《挖掘机基础培训》课件

《挖掘机基础培训》课件
划。
人员安全培训
确保操作人员熟悉挖掘 机操作规程，了解安全
风险。
工具准备
准备必要的工具，如铲 斗、斗杆等，以便在作
业过程中进行更换。
挖掘机的操作技巧
01
02
03
04
基本操作
学习如何启动、关闭挖掘机， 以及如何控制行走、旋转等基
本动作。
工作模式选择
了解并掌握挖掘机不同工作模 式的特点和适用场景，如挖掘
服务型制造转型
未来，挖掘机行业将更加注重服 务型制造的发展，通过提供全方 位的服务来提升客户体验和品牌
价值。
国际化发展
随着全球化进程的加速，挖掘机 企业将积极拓展国际市场，提升
国际竞争力。
THANKS
感谢观看
BIG DATA EMPOWERS TO CREATE A NEW ERA
《挖掘机基础培训》PPT课
件
• 挖掘机简介 • 挖掘机的操作基础 • 挖掘机维护与保养 • 挖掘机操作实例 • 挖掘机的发展趋势与未来展望
目录
CONTENTS
01
挖掘机简介
BIG DATA EMPOWERS TO CREATE A NEW
ERA
挖掘机的种类和用途
种类
挖掘机主要分为履带式挖掘机和 轮式挖掘机，每种类型又有多种 型号。
用途
挖掘机广泛应用于建筑、道路建 设、采矿、水利工程等领域，是 现代工程作业的必备机械。
挖掘机的发展历程
01
02
03
初创期
挖掘机的雏形可以追溯到 古代的简易挖土工具，随 着工业革命的发展，挖掘 机逐渐得到改进。
定期清洁
保持挖掘机外观整洁，定期清理驾驶 室、发动机和散热器上的灰尘和杂物 。

《挖掘机基础知识》课件

《挖掘机基础知识》课件
未来挖掘机的应用前景
挖掘机将在建筑、矿山、农业和其他领域的应用中发挥更重要的作用，提高工作效率。
结束语
以上就是关于挖掘机基础知识的课程内容。希望通过本课程，您能对挖掘机 有更深入的了解。谢谢收听！

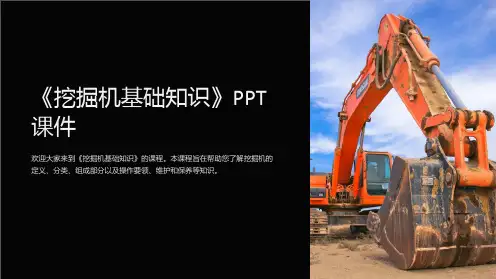

《挖掘机基础知识》PPT 课件
欢迎大家来到《挖掘机基础知识》的课程。本课程旨在帮助您了解挖掘机的 定义、分类、组成部分以及操作要领、维护和保养等知识。
挖掘机的定义和分类
挖掘机的基本定义
挖掘机是一种用于挖掘、装载和卸载物料的工程机械。它主要由底盘、上部转台、斗杆和工 作装置等组成。
挖掘机的主要分类
挖掘机主要分为轮式挖掘机和履带式挖掘机。轮式挖掘机适用于平整地面，履带式挖掘机适 用于复杂地形。
2
挖掘机的操作注意事项
在操作挖掘机时，要注意周围环境、地面稳定性和平衡感，以确保工作安全和高 效。
3
挖掘机的常见故障处理方法
了解挖掘机常见故障的处理方法，如液压系统故障、电气故障和机械故障等，以 便及时维修。
挖掘机的维护和保养
维护和保养的目的
定期维护和保养挖掘机可以延 长其使用寿命、提高工作效率 并降低故障率。
维护和保养的方法
维护和保养包括清洁、润滑、 检查和更换零部件等，确保挖 掘机正常运行。
常见故障预防和处理
通过定期检查、注意细节和及 时处理故障，可以避免挖掘机 因故障而停工。
挖掘机的未来发展趋势
技术发展趋势
挖掘机的技术将不断创新，包括智能化、自动化和高效节能等方面的发展。
环保要求的变化
未来挖掘机将更加注重环保要求，减少噪音、排放和能源消耗。
2 矿山开采中的使用
挖掘机在矿山开采中用于 岩石爆破、矿石运输和矿 区清理等工作。

《挖掘机技术讲解》课件

《挖掘机技术讲解》课件

挖掘机的工原理
挖掘机的工作原理是通过液压系统提供动力，驱动液压缸实现各个工作部件的运动，如斗杆、斗臂和铲 斗。
挖掘机的主要构成部分
挖掘机由发动机、液压系统、工作装置和行走装置等主要部件组成。其中， 液压系统是挖掘机的核心部分。
挖掘机的操作技巧
挖掘机的操作需要掌握正确的手柄动作、各个工作部件的运动顺序和力度控 制，以及挖掘机在不同工作条件下的适应性。
《挖掘机技术讲解》PPT 课件
本课件介绍了挖掘机的定义和分类，详细解释了挖掘机的工作原理、主要构 成部分和操作技巧，讨论了挖掘机的维护和保养，并探讨了挖掘机的应用领 域和前景。
挖掘机的定义和分类
挖掘机是一种重型施工机械，用于挖掘、装载和运输土方或岩石材料。根据 用途和结构，挖掘机可分为挖掘型、装载型和万能型。
挖掘机的维护和保养
挖掘机的维护和保养包括润滑、清洁、检查和更换易损件等工作，以延长挖 掘机的使用寿命并保证其正常运行。
挖掘机的应用领域和前景
挖掘机广泛应用于建筑工地、矿山、交通建设等领域，随着科技的发展，挖掘机将在自动化和智能化方 面实现更大的突破。
结论和总结
挖掘机作为重要的工程机械设备，对于建设行业具有重要意义。了解挖掘机 的定义、工作原理和操作技巧，以及掌握维护和保养的方法，将有助于提高 工作效率和安全性。

《挖掘机基本知识的》课件

《挖掘机基本知识的》课件
《挖掘机基本知识的》 PPT课件
欢迎来到《挖掘机基本知识的》PPT课件！在这里，我们将深入了解挖掘机 的概述、机身结构、工作原理、操作技巧、维护保养、市场应用以及挖掘机 的未来发展趋势。
概述
挖掘机的定义
挖掘机是一种用于土木工程、建筑工程和矿石开采等领域的重型工程机械。
挖掘机的分类
挖掘机可以根据不同的工作方式和用途进行分类，包括履带式挖掘机、轮胎式挖掘机和小型 挖掘机等。
3 挖掘机行业的发展
前景
展望挖掘机行业的未来 发展前景，带来更多机 遇和挑战。
维护保养
维护保养的重要性
了解定期维护保养对挖掘机性能和寿命的影响，确保挖掘机始终处于最佳状态。
日常保养措施
学习挖掘机的日常保养措施，包括清洁、润滑和部件更换等。
常见问题解决方法
探索挖掘机使用过程中可能遇到的常见问题，并学习如何解决。
市场应用
挖掘机的市场需求
了解挖掘机在建筑、农业和矿 业等领域中的需求，并探索市 场的发展趋势。
机身结构
机身部分说明
了解挖掘机的各个部分，例如挖斗、臂架、液压 缸等，以及它们在工作中的作用。
结构分析图
详细解析挖掘机的结构，让您深入了解每个部件 的位置和功能。
工作原理
1 液压系统原理
探索挖掘机的液压系统如何工作，通过液压油的流动来实现机器的各项功能。
2 动力系统原理
了解挖掘机的动力来源，包括发动机和传动装置，以及它们如何协同工作。
挖掘机在工程建设中的 应用
深入研究挖掘机在各种工程建 设项目中的实际应用，如土方 工程和基础设施建设。
挖掘机的未来发展趋势
展望挖掘机行业的未来，包括 新技术和创新解决方案的发展。
总结

挖掘机基础知识及卖点培训教材参考PPT

挖掘机基础知识及卖点培训教材参考PPT
19 2020/8/7
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
20 2020/8/7
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
铲斗类型 直边铲斗 曲边铲斗
❖净功率 SAE J1349；ISO 9249（net horsepower）
12
§3-3 斗容
❖斗容是挖掘机三个主参数（操作重量， 发动机功率，斗容）之一。
❖斗容一般分为堆装和平装两种，挖掘机 常用标定斗容为堆装。
❖铲斗堆装容量有两种计算标准。
❖ SAE、PCSA、ISO、GB标准：1：1堆装； ❖ CECE标准：1：2堆装。
回转速度是指挖掘机空载时，稳定回转所能达到的平均最大速度。
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说，这种挖掘机在
0°到180°的范围内工作时，
加速阶段
回转马达有加速或减速，当转到270°
恒定阶段
减速阶段
到360°范围内时，回转速度达到稳定。
18 2020/8/7
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
13
1：1
1：2
四、重要性能指标
1、操作重量： 空斗状态下，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数（发动机功率， 铲斗容量，操作重量）之一，它决定了挖掘机的级别及 挖掘力的上限。

《挖掘机基础知识》课件

《挖掘机基础知识》课件

机将继续发展，同时，新能源、新材料、
6
新技术也将在挖掘机上得到应用。
挖掘机的发展趋势
智能化：通过人工智能技术实现自动化 操作，提高工作效率
环保化：采用节能减排技术，降低对环 境的影响
轻量化：减轻机身重量，提高机动性和 灵活性
模块化：模块化设计，便于维修和更换 部件
电动化：采用电动驱动，降低噪音和污 染
安全性
定制化：根据 不同工况和需 求，提供定制
化服务
感谢您的观看
汇报人：
辅助装置包括驾驶室、空调 系统、照明系统等，为驾驶 员提供舒适的工作环境。
03 挖掘机的主要结构
动力系统
发动机：提供动力，驱动液压泵 液压泵：将发动机的机械能转化为液压能 液压马达：将液压能转化为机械能，驱动挖掘机工作装置 液压油：传递动力，润滑、冷却和密封系统
液压系统
液压马达：将液压能转换为 机械能
06
挖掘机的发展趋势与未 来展望
挖掘机的发展历程
0
19世纪初，蒸汽机驱动的挖掘机出现
1
0
20世纪50年代，液压挖掘机问世
3
0
21世纪初，智能化、自动化、环保型挖掘
5 机成为发展趋势
0
20世纪初，柴油机驱动的挖掘机开始普及
2
0
20世纪80年代，电子控制技术在挖掘机
4 上得到应用
0
未来展望：智能化、自动化、环保型挖掘
添加标题
挖掘机的工作方式还包括液压系统的控制。液压系统可以控制挖掘机的 动作，如铲斗的旋转、提升、行走和转向。
挖掘机的性能参数
● 发动机功率：决定挖掘机的动力输出 ● 挖掘力：衡量挖掘机挖掘能力的重要指标 ● 挖掘深度：挖掘机挖掘的最大深度 ● 挖掘宽度：挖掘机挖掘的最大宽度 ● 挖掘高度：挖掘机挖掘的最大高度 ● 挖掘速度：挖掘机挖掘的速度 ● 油耗：挖掘机工作时的燃油消耗量 ● 噪音：挖掘机工作时产生的噪音水平 ● 维护成本：挖掘机维护所需的费用 ● 操作舒适性：挖掘机操作时的舒适性 ● 安全性：挖掘机工作时的安全性 ● 耐用性：挖掘机的使用寿命 ● 环保性：挖掘机工作时对环境的影响 ● 智能化程度：挖掘机的自动化和智能化水平
