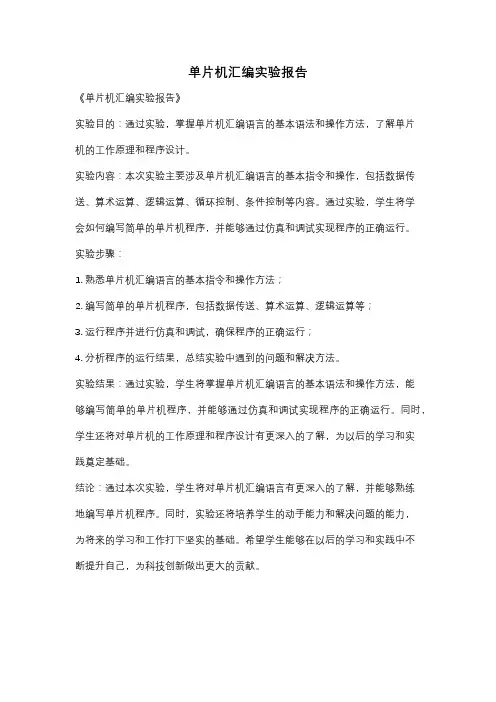

单片机汇编实验报告
《单片机汇编实验报告》
实验目的:通过实验,掌握单片机汇编语言的基本语法和操作方法,了解单片
机的工作原理和程序设计。
实验内容:本次实验主要涉及单片机汇编语言的基本指令和操作,包括数据传送、算术运算、逻辑运算、循环控制、条件控制等内容。
通过实验,学生将学
会如何编写简单的单片机程序,并能够通过仿真和调试实现程序的正确运行。
实验步骤:
1. 熟悉单片机汇编语言的基本指令和操作方法;
2. 编写简单的单片机程序,包括数据传送、算术运算、逻辑运算等;
3. 运行程序并进行仿真和调试,确保程序的正确运行;
4. 分析程序的运行结果,总结实验中遇到的问题和解决方法。
实验结果:通过实验,学生将掌握单片机汇编语言的基本语法和操作方法,能
够编写简单的单片机程序,并能够通过仿真和调试实现程序的正确运行。
同时,学生还将对单片机的工作原理和程序设计有更深入的了解,为以后的学习和实
践奠定基础。
结论:通过本次实验,学生将对单片机汇编语言有更深入的了解,并能够熟练
地编写单片机程序。
同时,实验还将培养学生的动手能力和解决问题的能力,
为将来的学习和工作打下坚实的基础。
希望学生能够在以后的学习和实践中不
断提升自己,为科技创新做出更大的贡献。
第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理;2. 熟悉微机硬件设备和实验仪器的使用方法;3. 提高动手实践能力,培养解决实际问题的能力;4. 深入理解微机原理课程内容,为后续课程学习奠定基础。
二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验(1)观察实验箱的结构,了解各个模块的功能;(2)熟悉实验箱的电源、复位、运行等按钮的使用方法;(3)学习微机系统的工作流程,包括加电、复位、启动等过程;(4)观察微机系统启动后的运行状态,了解各个模块的协同工作。
2. 微机硬件组成实验(1)观察实验箱的CPU、内存、I/O接口等硬件模块;(2)学习CPU的内部结构,包括寄存器、控制单元、运算单元等;(3)学习内存的存储原理,了解ROM、RAM等存储器的特点;(4)学习I/O接口的工作原理,了解中断、DMA等传输方式。
3. 微机指令系统实验(1)学习微机指令系统的基本格式,包括操作码、地址码等;(2)掌握微机指令系统的寻址方式,包括立即寻址、直接寻址、间接寻址等;(3)编写简单的汇编语言程序,实现加、减、乘、除等运算;(4)学习微机中断处理过程,了解中断向量表、中断服务程序等概念。
4. 微机寻址方式实验(1)学习微机寻址方式的基本概念,包括直接寻址、间接寻址、寄存器寻址等;(2)编写程序,实现不同寻址方式下的数据访问;(3)观察不同寻址方式对程序执行速度的影响。
5. 微机程序设计实验(1)学习汇编语言程序设计的基本方法,包括数据定义、指令编写、程序结构等;(2)编写简单的程序,实现数据交换、排序等操作;(3)学习微机程序的调试方法,包括单步执行、断点设置等。
6. 微机接口技术实验(1)学习微机接口技术的基本概念,包括并行接口、串行接口等;(2)观察实验箱中的并行接口、串行接口等模块,了解其工作原理;(3)编写程序,实现数据在并行接口、串行接口之间的传输;(4)学习微机中断处理在接口技术中的应用。
微机原理与汇编语言实验报告学号:********班级:*****姓名:*****指导教师:*****一.实验目的1.通过上机实验进一步熟悉并掌握汇编语言的指令系统和寻址方式;2.熟悉汇编语言程序上机的流程,以及与实验有关的系统软件(如编辑程序、汇编程序、连接程序和调试程序等)3.学习汇编程序设计的基本方法和技能,熟练掌握用汇编语言设计、编写、调试和运行程序的方法4.能够独自编写,调试,并成功运行一个完整的程序。
二.实验内容与步骤1.掌握汇编语言程序上机过程首先,新建文本文档后将扩展名改为.ASM,这是汇编语言源程序的文件格式,以记事本形式打开后在其中键入所编写的程序。
第一次题目是在屏幕上显示一串字符串,在老师的指导下,编写的程序如下:data segmentnote db 'hello','$'data endscode segmentmain proc farassume cs:code,ds:data,es:datastart:push dssub ax,axpush axmov ax,datamov ds,axmov es,axmov ah,09hlea dx,noteint 21hmain endpcode endsend start之后,要进行编译和运行。
源程序经过翻译程序成为机器能够识别的目标程序,目标程序再经过连接程序连接后转换成在机器上可执行的程序。
基本流程图如下:在编译的过程中,程序查出的主要是语法上的错误,如果有错,则不能通过汇编,要纠错后重新汇编直到无错为止。
最后,生成的.EXE文件即为可执行文件,从磁盘调入内存运行,得到运行结果。
上述程序的运行结果为在屏幕上显示出“hello”。
2.编程完成任意两个两位数的加法运算编程任务的基本要求为:从键盘输入任意两个两位数相加,将结果显示在屏幕上。
刚开始拿到题目后,头脑里是比较混乱的。
经过与同学的探讨之后,我们大概确定出要完成整个功能,需经过以下过程:将输入的ASCII码与十进制数值进行转换,并保存在寄存器中;通过调用程序将两个数相加,并将结果保存;将结果显示在屏幕上。
微机原理实验报告概述:微机原理是计算机科学与技术专业中的一门重要课程,通过实验学习,可以加深对计算机内部运行原理的理解,提高软硬件的开发和调试能力。
本实验报告将介绍我对微机原理实验的学习和思考。
实验一:二进制转换实验在这个实验中,我首先了解了二进制数的概念以及其和十进制数的转换方法。
通过实际操作,我加深了对计算机内部数据表示方式的理解。
这对于后续学习计算机系统结构和编程语言至关重要。
实验二:逻辑门电路实验逻辑门电路是计算机硬件的基础组成部分,通过实验,我学会了使用逻辑门芯片构建各种逻辑电路,并能够通过真值表分析和验证逻辑电路的正确性。
这对于理解计算机内部的数据处理和控制逻辑有着直接的帮助。
实验三:运算器设计实验在这个实验中,我通过学习和设计算术逻辑单元(ALU),了解了计算机的算术操作过程,并能够通过运算器实现基本算术运算。
这对于理解计算机内部数据的处理和计算机指令的执行有着重要的意义。
实验四:存储器与外设实验存储器是计算机系统的重要组成部分,通过实验,我深入了解了存储器的类型、组织结构和访问方式,并通过外设与存储器的交互,实践了计算机系统的输入和输出过程。
实验五:微处理器实验微处理器是计算机系统中最核心的部件,通过实验,我学习了微处理器的基本运行原理,能够通过汇编语言编写程序,并通过微处理器执行程序实现特定的功能。
这个实验为我今后学习计算机体系结构和操作系统打下了坚实的基础。
实验总结:通过这几个实验,我深入了解了微机原理课程的实践内容和相关知识。
实验的过程中,我不仅学会了使用仪器设备和工具,还培养了自己的动手能力和团队合作精神。
通过不断的实践,我对计算机内部结构和运行原理有了更深刻的理解,也提高了我的问题解决能力和创新思维。
未来展望:微机原理实验的学习只是计算机科学与技术专业中的一小部分。
我希望在今后的学习过程中能加深对计算机体系结构、操作系统、编程语言等方面的学习,并不断深入钻研,成为一名优秀的计算机科学与技术专业人才。
实验一汇编语言程序上机过程练习1.实验目的掌握汇编语言程序上机的步骤,掌握汇编语言程序编辑、汇编、连接、运行、调试的方法。
2.实验内容:输入老师提供的汇编语言源程序,完成汇编、连接、运行、调试过程。
3.实验步骤:(1)、上机环境的准备在资源管理器中,在d盘上新建自己的文件夹zhangsan(备注:请把zhangsan替换成你自己的文件夹名,用英文字母命名,并且名字长度不超过8个字符)。
把机器上的masm.exe和link.exe等文件拷到该文件夹内。
(2)、上机过程①切换工作路径:打开命令提示符窗口、转到d盘、切换我的文件夹为当前路径②把老师提供的源程序用记事本(或者EDIT)输入到机器内,保存为扩展名为.asm的文本文件。
③用汇编程序MASM对源程序进行汇编,如果源程序有错误则修改,直到汇编通过,生成扩展名为OBJ的二进制的目标文件。
④用连接程序LINK对上面生成的二进制目标文件进行连接,有错误则修改源程序,重新进行汇编、连接,直到连接成功生成扩展名为EXE的可执行文件。
⑤在DOS提示符下运行可执行文件。
屏幕上显示“Hello Word!”⑥用DEBUG对可执行文件进行调试。
4.附源程序:DATA SEGMENTMSG DB 'HELLO WORLD!$'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXLEA DX,MSGMOV AH,09HINT 21HMOV AH,4CHINT 21HCODE ENDSEND START实验二汇编语言程序设计练习1.实验目的(1)掌握汇编语言程序设计的基本步骤,分析问题,确立算法,画出程序流程图。
说明流程图中各功能的含义和表示法。
分配工作单元和存储空间。
根据程序算法流程选择合适的指令编制汇编语言源程序。
(2)掌握顺序程序的设计基本方法和技巧。
(3)掌握分支程序设计的方法,重点掌握各种分支程序中形成和判断条件而产生的程序段的设计方法和技巧。
实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。
2、掌握汇编语言的程序格式。
3、巩固所学的汇编语言指令。
二、实验环境1、硬件:PC 微机2、软件:宏汇编MASM 软件三、实验原理1、汇编语言程序的上机与处理过程2、汇编语言的程序格式(1)汇编程序一般由若干段组成,每个段都有一个名字,以SEGMENT作为段的开始,以ENDS作为段的结束,这两者前要冠以相同的名字作为段名。
(2)代码段和堆栈段必不可少,数据段和附加段可根据需要设置。
堆栈段的SEGMENT之后有关键字STACK。
代码段中有伪指令ASSUME告诉汇编程序,在各种指令执行时所要访问的各段寄存器将分别对应哪一段。
(3)源程序的每一段是由若干行汇编语句组成,每一行只有一条语句,且不能超过128个字符,但一条语句允许有后续行,最后均以回车结束。
(4)整个源程序必须以END语句结束,它通知汇编程序停止汇编。
四、实验内容进入DOS环境中相应的目录下。
如汇编软件的文件来为:D:\MASM,则对应的操作为(1)选择windows的“开始”→“程序”→“附件”→“命令提示符”(2)在DOS命令提示符下输入如下命令(其中带下划线部分为输入内容)。
C:\Documents and Settings\new>D:D:\>CD MASMD:\MASM>EDIT TEXT.ASM进入编辑程序,在其环境下输入编好的源程序,然后在盘上生成一个扩展名为.asm的文件。
程序示例DATA SEGMENTDA1 DB 10H,20H,30H,40HDA2 DB 0F0H,0B0H,0A0H,90HDA3 DB 00H,00H,00H,00HDATA ENDSSTACK1 SEGMENT PARA STACKDB 10 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,[DA1]ADD AL,[DA2]MOV [DA3],ALMOV AL,[DA1+1]ADC AL,[DA2+1]MOV [DA3+1],ALMOV AL,[DA1+2]ADC AL,[DA2+2]MOV [DA3+2],ALMOV AL,[DA1+3]ADC AL,[DA2+3]MOV [DA3+3],ALCODE ENDSEND START3. 用宏汇编程序MASM,将扩展名为.ASM的源程序汇编成目标程序,即生成盘上扩展名为.OBJ的文件。
一、实验目的1. 理解微机的基本组成和各部件的功能;2. 掌握微机的工作原理和指令系统;3. 熟悉汇编语言程序设计的基本方法;4. 提高动手能力和实际操作技能。
二、实验内容1. 微机系统组成实验(1)实验目的:了解微机的基本组成和各部件的功能。
(2)实验内容:观察并记录微机系统的各个部件,如CPU、内存、硬盘、主板等,并了解它们的功能。
(3)实验步骤:①观察微机系统各个部件的连接情况;②了解各个部件的功能和作用;③分析微机系统的整体结构。
2. 微机工作原理实验(1)实验目的:掌握微机的工作原理。
(2)实验内容:观察并记录微机工作过程中的各个阶段,如指令的取指、译码、执行等。
(3)实验步骤:①观察微机工作过程中的各个阶段;②了解各个阶段的功能和作用;③分析微机工作原理。
3. 指令系统实验(1)实验目的:熟悉汇编语言指令系统。
(2)实验内容:学习汇编语言的基本指令,如数据传送指令、算术运算指令、逻辑运算指令等。
(3)实验步骤:①学习汇编语言的基本指令;②编写简单的汇编语言程序,实现数据传送、算术运算、逻辑运算等功能;③调试程序,观察程序运行结果。
4. 汇编语言程序设计实验(1)实验目的:提高汇编语言程序设计能力。
(2)实验内容:编写一个汇编语言程序,实现以下功能:①计算两个数的和;②判断一个数是否为偶数;③输出程序运行结果。
(3)实验步骤:①编写汇编语言程序,实现上述功能;②调试程序,观察程序运行结果;③分析程序运行过程,确保程序正确性。
三、实验结果与分析1. 微机系统组成实验:通过观察和记录微机系统的各个部件,了解了微机的基本组成和各部件的功能。
2. 微机工作原理实验:通过观察微机工作过程中的各个阶段,掌握了微机的工作原理。
3. 指令系统实验:通过学习汇编语言的基本指令,熟悉了汇编语言指令系统。
4. 汇编语言程序设计实验:通过编写汇编语言程序,提高了汇编语言程序设计能力。
四、实验心得通过本次微机原理实验,我对微机的基本组成、工作原理和指令系统有了更深入的了解。
单片机汇编实验报告1. 实验目的本实验旨在通过编写单片机汇编程序,掌握单片机的基本操作,理解汇编语言和单片机的工作原理。
2. 实验器材•STC89C52单片机开发板•串口线•电脑3. 实验原理单片机是一种集成了处理器、存储器、输入输出设备等功能的微型计算机系统。
通过编写汇编语言程序,可以利用单片机的内部寄存器和外部接口,实现各种功能。
4. 实验步骤步骤一:准备工作1.将STC89C52单片机开发板与电脑通过串口线连接。
2.打开开发板电源,确保电源工作正常。
步骤二:编写汇编程序1.打开汇编语言编辑器,例如Keil C51。
2.创建一个新的汇编语言项目,命名为“experiment.asm”。
3.编写汇编程序,实现所需的功能。
例如,可以编写一个简单的程序,使LED灯闪烁。
步骤三:编译和烧录程序1.选择适当的编译选项,将汇编程序编译为二进制文件。
2.将生成的二进制文件烧录到单片机中。
可以使用烧录软件或者编程器完成这一步骤。
步骤四:连接外部电路1.根据需要,连接外部电路到单片机的GPIO引脚。
例如,如果需要控制LED灯,可以将LED的阳极连接到单片机的某个输出引脚,将LED的阴极连接到单片机的地。
步骤五:运行实验1.将开发板连接到电源,确保电源正常工作。
2.按下开发板上的复位按钮,使单片机开始执行程序。
3.观察实验现象,并记录下实验结果。
5. 实验结果与分析通过以上步骤,我们成功编写并烧录了一个简单的汇编程序到单片机中。
在运行实验时,LED灯按照程序的要求进行闪烁。
这表明我们的实验设计和编程是正确的。
6. 实验总结在本次实验中,我们通过编写汇编程序,学习了单片机的基本操作和工作原理。
通过实际操作,我们更好地理解了汇编语言的编写和单片机的工作方式。
同时,我们还学会了使用烧录软件将程序烧录到单片机中,并通过外部电路观察实验结果。
7. 实验改进在以后的实验中,我们可以尝试更复杂的功能,例如通过单片机控制电机或者LCD显示屏等。
微机原理的实验报告一、实验目的本实验旨在深入理解微机原理的相关知识,并通过实践操作,掌握微机原理的实验方法与技巧。
二、实验内容1. 搭建微机实验系统:根据实验所需,搭建适当的微机实验系统,包括各种硬件设备的连接与设置。
2. 硬件接口的实验:通过连接不同的硬件接口,进行实验操作,学习硬件接口的使用方法和原理。
3. 程序设计与调试实验:使用相应的汇编语言或高级语言,编写程序并进行调试,观察程序的执行结果。
4. 中断实验:通过调用不同的中断服务例程,进行实验操作,学习中断的使用原理和应用场景。
三、实验步骤与结果1. 实验步骤:(1) 搭建微机实验系统:按照实验指导书的要求,连接各种硬件设备,确保能够正常工作。
(2) 硬件接口的实验:选择一个硬件接口,例如并行口,通过编写相应的程序,实现读取和输出数据的功能。
观察实验现象并记录。
(3) 程序设计与调试实验:根据实验要求,选择适当的编程语言,编写相应的程序,并进行调试。
观察程序的执行结果,并记录相关数据。
(4) 中断实验:选择一个中断服务例程,例如键盘中断,通过编写相应的程序,实现对键盘输入的响应。
观察实验现象并记录相关数据。
2. 实验结果:(1) 硬件接口的实验结果:通过编写程序并连接硬件接口,成功读取和输出数据,实现了相应的功能。
(2) 程序设计与调试实验结果:编写的程序能够正确执行,并得到了预期的结果。
(3) 中断实验结果:编写的程序能够响应相应的中断信号,并实现了对键盘输入的处理。
四、实验分析与讨论1. 实验分析:通过本次实验,我们深入了解了微机原理的相关知识,并通过实践操作,掌握了微机原理的实验方法和技巧。
2. 实验讨论:在实验过程中,我们遇到了一些困难和问题,例如硬件接口的连接和调试,程序的编写和调试等。
但通过彼此的合作与讨论,我们最终解决了这些问题,并成功完成了实验。
五、实验总结通过本次实验,我们对微机原理有了更深入的理解,并通过实践操作,掌握了微机原理的实验方法和技巧。
软件实验报告软件实验一一、实验目的1.熟悉软件实验的基本步骤和汇编程序的调试方法;2.了解内存块的移动方法;3.了解将十六进制数转换成ASCII值的方法。
二、实验原理用MOV和MOVX指令可以进行数据的赋值和移动,用循环可以完成大量数据的复制。
三、实验内容及步骤1、软件设置为模拟调试状态,在所建的Project文件中添加例程1的源程序进行编译,编译无误后,可以选择单步或跟踪执行方式或全速运行程序。
打开CPU窗口,观察CPU窗口各寄存器的变化。
打开View菜单中的Memory Window,可以观察内部RAM、外部RAM的数据和程序存储器中的程序。
在Address窗口输入X:8000H后回车,观察8000H-800FF起始的256个字节单元的内容。
2、新建一个Project文件,添加例程2的源程序进行编译,编译无误后,可以选择单步或跟踪执行方式或全速运行程序。
打开View菜单中的Memory Window,在Address 窗口的Memory#1输入X:3000H后回车,点击运行按钮后, 在Memory#2输入X:4000H后回车,观察外部RAM3000H和4000H中的内容。
3、添加将片内30H-3FH单元的内容复制片外片外1030H~103FH中的源程序,编译运行,观察比较30-3FH单元中的内容和片外1030H-103FH中的内容。
4、添加将30H、31H单元中的十六进制数,转换成ASCII码,存放到40H开始的4个单元中的源程序,编译运行,观察结果。
5、添加求内部RAM 30H—37H单元中8个无符号数的算术和的源程序,8个无符号数设定为25H,36H,4AH,65H,7FH,82H,9BH,1DH,观察39H,38H中的数字是否分别为02H,C3H。
四、实验结果1.步骤1的结果为8000H-80FFH的内容都为1.2.步骤2的结果为3000H起始的256个字节存储块与4000H起始的256个字节存储块各单元内数据对应相同。
微机原理与单片机实验报告Prepared on 22 November 2020北京联合大学信息学院实验报告课程名称:微型计算机原理学号:姓名:2012 年 6 月 9 日目录实验1 EMU8086模拟器的使用一实验要求利用EMU8086模拟器环境,完成创建源程序文件,运行调试,实验结果的查看二实验目的:熟悉EMU8086实验环境三 EMU8086环境:1 模拟器编辑窗口2 模拟器调试窗口四实验内容实验内容1:新建文件。
运行 emu80861. 新建文件:单击“新建”按钮,选择COM模板,在模拟器编辑窗口中输入如下程序代码:MOV AX, 1020HMOV BX, 2030HMOV AX, BXADD AX, BXMOV [BX], AXMOV [2032H], AXHLT2. 编译:单击“编译”按钮,对程序段进行编译;3. 保存:编译通过,单击“完成”按钮,将其以文件名“EXP1”保存在本地磁盘上。
4. 仿真:单击“仿真”按钮,打开模拟器调试窗口和源文件窗口。
5.在模拟器调试窗口中的寄存器组区,查看数据寄存器AX,BX,CX,DX;段寄存器CS,ES,SS,DS;指令指针寄存器IP;指针寄存器SP,BP;变址寄存器SI,DI;标志寄存器的值。
6.单击“单步前”按钮,单步执行程序,并观察每次单步执行后,相关寄存器值的变化。
7.单击“重载”按钮,将程序重载,并调整指令运行步进时延为 400毫秒,单击“全速”按钮,运行程序,8.程序运行之后,在程序调试窗口中,选择[view]/[memory],查看模拟器环境中,内存单元0700:0100开始的连续10个单元的内容9.将“存储器”中的地址改为0700:2030,查看开始的四个字节的内容,并思考其内容与程序的关联。
10.将“存储器”中地址改为1000:0100,并将从其开始的连续10个单元的内容改为55H。
实验内容2:运行范例在模拟器编辑窗口中1.点击典型范例2.选择:hellow,word程序,编译,运行,观察结果。
实验名称:汇编语言程序设计实验日期:2023年3月10日实验地点:计算机实验室实验者:张三一、实验目的1. 熟悉汇编语言的基本语法和指令系统。
2. 掌握汇编语言程序设计的基本方法。
3. 通过实验,加深对微机原理的理解。
二、实验内容本次实验主要涉及以下内容:1. 数据传送指令的应用2. 算术运算指令的应用3. 控制转移指令的应用4. 子程序设计三、实验步骤1. 编写一个简单的程序,实现以下功能:(1)将数据0x1234存入寄存器AX;(2)将数据0x5678存入寄存器BX;(3)计算AX和BX的乘积,并将结果存入寄存器DX;(4)将乘积的高16位和低16位分别存入寄存器CX和AX。
2. 编写一个程序,实现以下功能:(1)将数据0x1A2B3C4D存入内存单元[0x1000];(2)从内存单元[0x1000]开始,读取连续4个字节的数据;3. 编写一个程序,实现以下功能:(1)定义一个子程序,实现两个整数的加法运算;(2)在主程序中调用该子程序,实现两个整数的加法运算。
四、实验结果与分析1. 数据传送指令的应用(1)将数据0x1234存入寄存器AX;MOV AX, 0x1234(2)将数据0x5678存入寄存器BX;MOV BX, 0x5678(3)计算AX和BX的乘积,并将结果存入寄存器DX;MUL BX(4)将乘积的高16位和低16位分别存入寄存器CX和AX; MOV CX, DXMOV AX, DX2. 算术运算指令的应用(1)将数据0x1A2B3C4D存入内存单元[0x1000];MOV [0x1000], 0x1A2B3C4D(2)从内存单元[0x1000]开始,读取连续4个字节的数据; MOV AX, [0x1000]MOV BX, [0x1000+2]MOV CX, [0x1000+4]MOV DX, [0x1000+6]MOV AH, 0x0EINT 0x103. 控制转移指令的应用(1)定义一个子程序,实现两个整数的加法运算;ADD procedure:ADD AX, BXRET(2)在主程序中调用该子程序,实现两个整数的加法运算;MOV AX, 0x1MOV BX, 0x2CALL ADDMOV CX, AX五、实验心得通过本次实验,我深刻理解了汇编语言的基本语法和指令系统,掌握了汇编语言程序设计的基本方法。
微机原理实验报告一、实验目的本实验旨在通过实际操控和操作微型计算机,深入了解微机系统的组成和工作原理,加深对计算机硬件结构以及基本操作的理解,培养实际动手能力。
二、实验内容1.熟悉微机系统组成部分:主机、显示器、键盘等。
2.掌握微机系统的基本操作:开机、关机、复位、重启等。
3.了解微机系统的工作原理:运行机制、输入输出等。
4.实践运用微机系统进行一些简单的应用操作。
三、实验步骤1.开机操作:按下主机电源按钮,等待主机启动。
2.系统自检:主机启动后会进行自检操作,检查硬件是否正常。
如果发现问题,主机会发出蜂鸣声。
3.输入输出设备准备:连接好显示器和键盘,并检查是否正常连接。
4.系统登录:按照屏幕上的提示,输入用户名和密码进行系统登录。
5.系统操作:根据实验要求,进行相应的系统操作。
6.关机操作:在操作完成后,选择关机选项进行关机。
四、实验结果与分析通过本次实验,我掌握了微机系统的基本操作,并对其工作原理有了更深入的了解。
通过实际操作,我可以熟练地开机、关机、复位等操作,并可以进行一些简单的应用操作。
同时,我也了解到了微机系统由主机、显示器、键盘等多个组成部分组成,不同组成部分的协作工作实现了系统的正常运行。
五、实验心得通过本次实验,我对微机系统的组成和工作原理有了更深入的了解。
这对我后续学习计算机原理和操作系统提供了基础。
在实验过程中,我也发现了一些问题,比如操作系统选择界面的选择问题,我没有选择正确的操作系统,导致后续实验操作遇到一些困难。
这些问题提醒我在实际操作中需要格外注意,仔细阅读提示并选择正确的操作选项。
总结来说,本次实验对我深入理解微机系统的组成和工作原理提供了良好的机会。
通过实际操控和操作微型计算机,我对计算机硬件结构以及基本操作有了更直观的认识,掌握了一些基本操作技能。
在未来的学习和应用中,我将更加注重细节,提高自己的操作技能,并不断深入学习和了解更多关于微机系统的知识。
目录一.实习目的 .................................................. 错误!未定义书签。
二、实习内容及要求...................................... 错误!未定义书签。
三、方案和工作原理说明.............................. 错误!未定义书签。
四、程序流程图 .............................................. 错误!未定义书签。
五、程序源代码及注释.................................. 错误!未定义书签。
六、电路的连接 .............................................. 错误!未定义书签。
七、调试中出现的问题、原因及排除方法.. 错误!未定义书签。
一.实习目的本课程的课程设计是自动化专业学生学习完《微机原理及应用》课程后,进行的一次以汇编语言为主,硬件设计为辅的综合训练。
本课程设计的目的在于加深对微机原理基本知识的理解,掌握汇编语言程序设计的基本方法;掌握运用微机原理开发系统的基本方法。
二.实习内容及要求1.实习内容简易电子琴原理:(1) 蜂鸣器输入不同频率的方波,会发出不同的声音;(2) 通过按键,由单片机控制产生不同频率的方波,从而发出不同的声音。
(3) 通过8255的PA口,使G6区的1~7号键由低到高发出1-7的音阶。
2.设计要求从课程设计的目的出发,通过设计工作的各个环节,达到以下要求:1)掌握汇编语言程序设计的基本方法。
2)进一步理解各种接口电路的应用。
例如8255并行接口。
3)掌握利用PC机扬声器发出不同频率声音的方法。
4)理解12864模块的应用。
(此为创新添加部分)三、方案和工作原理说明1.方案基于PC计算机的时钟晶振为1.MHz,利用电脑里面的蜂鸣器发出声音。
实验一 8051单片机仿真系统的配置及使用一、实验目的与要求1.了解80c51单片机仿真开发系统的组成原理。
2.掌握仿真系统的连接与配置。
3.掌握仿真系统的MedWin集成开发环境的使用。
4.掌握程序的调试方法。
二、实验设备1. PC机一台2. Insight SE-52 Plus 8XC51 单片机仿真器主机一台3. TB-40DP1 80C51 仿真头一个4. CAB-40FT 仿真电缆一条5. CAB-25DB 通讯电缆一条6. MS-100电源一台7. 数字万用表一台三、实验内容1. Insight SE52 Plus单片机仿真开发系统的组成及性能2. Insight SE52 Plus单片机仿真开发系统的硬件连接及配置3.学习MedWin集成开发环境的使用四、思考题1 MedWin集成开发环境的使用中,不使用项目管理方式开发应用程序和使用项目管理方式开发应用程序的操作方法和区别?答:区别是:使用项目管理方式开发应用程序,更加方便,效率更高。
2 MedWin集成开发环境的使用中,CODE,DATA,IDATA,XDATA,PDATA各存储空间的意义?答:CODE是片内程序存储器。
DATA为片内数据存储区,地址低128 字节与IData 的数据相同,高128 字节为特殊功能寄存器SFR 空间。
IDATA为片内数据存储区,低地址128字节。
XDATA为片外出具存储区。
PDATA为片外页面方式访问的数据区PData 窗口,使用MOVX @ri 指令访问。
3 MedWin模拟仿真调试巡回彩灯程序,观察实验结果。
改变程序,观察实验结果。
参考程序如下:运行程序2,P1.2和P1.3所接的LED会一直亮。
实验二心电图机液晶显示系统实验(图形部分)一、实验目的了解液晶显示的原理掌握液晶面板上进行波形显示的原理和方法掌握单片机编程技巧二、实验要求了解80C51单片机及OCMJ4X8C液晶模组的硬件配置及连接方法掌握80C51单片机的编程语言掌握波形输出程序的算法和结构编写程序并调试程序三、实验设备单片机仿真器金鹏OCMJ4X8C液晶模组稳压电源四、实验内容液晶显示在心电图机中的应用是将数字技术、计算机技术结合起来,利用单片机和液晶显示模块进行波形显示。
实验题目8253定时/计数器实验 一、 实验目的与要求: 1. 学会8253芯片和微机接口原理和方法。
2. 掌握8253定时器/计数器的工作方式和编程原理。
二、 实验内容: 1、实验原理 本实验原理图如图 1所示,8253A 的A0、A1接系统地址总线 A0、A1,故8253A 本实验通道2 有四个端口地址,如端口地址表 1所示。
8253A 的片选地址为 48H~ 4FH 。
因此, 仪中的8253A 四个端口地址为 48H 、49H 、4AH 、4BH ,分别对应通道 0、通道1、 和控制字。
采用8253A 通道0,工作在方式3(方波发生器方式),输入时钟CLK0为 输出OUTO 要求为1KHZ 的方波,并要求用接在 GATE0引脚上的导线是接地("0" 甩空("1"电平)来观察GATE 对计数器的控制作用,用示波器观察输出波形。
2、实验线路连接 (1) 8253A 芯片的CLK0引出插孔连分频输出插孔 (2) 8253A 的 GATE0 接+5V 。
实验步骤 (1) 按图1连好实验线路(2) 运行实验程序 1. 按“调试”按钮2. 选“窗口” “进入示波器窗口” ,然后最小化3. 按“运行按钮”4.将模拟示波器窗口打开,选择“串行口 2”,再按 Ctrl + F2按钮即可看到波形 显示“ 8253-1 ”用示波器测量8253A 的OUT2输出插孔,方波输出,幅值0〜4V 三、实验代码: 1MHZ ,电平)或 3、 CODE SEGMENT ASSUME CS:CODE TCONTRO EQU 004BH TCON2 EQU 004AH CONT PORT EQU 00DFH DATA PORT EQU 00DEH DATA1 EQU 0500H START: JMP TCONT TCONT: CALL FORMATCALL LEDDIS P MOV DX,TCONTRO1MHZ 。
微机原理实验报告实验目的,通过本次实验,掌握微机原理的基本知识,了解微机系统的组成和工作原理,掌握微机系统的组装和调试方法。
实验一,微机系统组成及工作原理。
1.1 微机系统的组成。
微机系统由中央处理器(CPU)、内存、输入设备、输出设备和外部设备等组成。
其中,CPU是微机系统的核心部件,负责控制整个系统的运行。
1.2 微机系统的工作原理。
微机系统的工作原理是通过CPU对内存中的指令进行解释和执行,从而实现各种功能。
CPU通过总线与内存、输入输出设备进行数据传输和控制信号的交换,实现对整个系统的控制和管理。
实验二,微机系统的组装和调试。
2.1 微机系统的组装。
在组装微机系统时,首先要选择合适的主板、CPU、内存、硬盘等配件,然后按照正确的安装顺序和方法进行组装。
组装完成后,还需连接电源、显示器、键盘、鼠标等外部设备。
2.2 微机系统的调试。
组装完成后,需要对微机系统进行调试,检查各个部件是否连接正确,是否能够正常工作。
通过BIOS设置和操作系统的安装,完成对微机系统的调试和配置。
实验三,微机系统的应用。
3.1 微机系统的应用领域。
微机系统广泛应用于各个领域,如办公、教育、科研、娱乐等。
在办公领域,微机系统可以用于文字处理、表格制作、图像处理等;在教育领域,微机系统可以用于多媒体教学、网络教学等。
3.2 微机系统的发展趋势。
随着科技的不断发展,微机系统也在不断更新换代,性能不断提升,体积不断缩小,功耗不断降低。
未来,微机系统将更加智能化、便携化,成为人们生活、工作不可或缺的一部分。
结论,通过本次实验,我对微机原理有了更深入的了解,掌握了微机系统的组成和工作原理,了解了微机系统的组装和调试方法,对微机系统的应用和发展趋势也有了一定的认识。
这对我今后的学习和工作将有很大的帮助。
软件实验报告软件实验一一、实验目的1.熟悉软件实验的基本步骤和汇编程序的调试方法;2.了解内存块的移动方法;3.了解将十六进制数转换成ASCII值的方法。
二、实验原理用MOV和MOVX指令可以进行数据的赋值和移动,用循环可以完成大量数据的复制。
三、实验内容及步骤1、软件设置为模拟调试状态,在所建的Project文件中添加例程1的源程序进行编译,编译无误后,可以选择单步或跟踪执行方式或全速运行程序。
打开CPU窗口,观察CPU窗口各寄存器的变化。
打开View菜单中的Memory Window,可以观察内部RAM、外部RAM的数据和程序存储器中的程序。
在Address窗口输入X:8000H后回车,观察8000H-800FF起始的256个字节单元的内容。
2、新建一个Project文件,添加例程2的源程序进行编译,编译无误后,可以选择单步或跟踪执行方式或全速运行程序。
打开View菜单中的Memory Window,在Address 窗口的Memory#1输入X:3000H后回车,点击运行按钮后, 在Memory#2输入X:4000H后回车,观察外部RAM3000H和4000H中的内容。
3、添加将片内30H-3FH单元的内容复制片外片外1030H~103FH中的源程序,编译运行,观察比较30-3FH单元中的内容和片外1030H-103FH中的内容。
4、添加将30H、31H单元中的十六进制数,转换成ASCII码,存放到40H开始的4个单元中的源程序,编译运行,观察结果。
5、添加求内部RAM 30H—37H单元中8个无符号数的算术和的源程序,8个无符号数设定为25H,36H,4AH,65H,7FH,82H,9BH,1DH,观察39H,38H中的数字是否分别为02H,C3H。
四、实验结果1.步骤1的结果为8000H-80FFH的内容都为1.2.步骤2的结果为3000H起始的256个字节存储块与4000H起始的256个字节存储块各单元内数据对应相同。
3.步骤3的结果为片外1030H-103FH中的内容与片内30H-3FH单元的内容相同。
4.步骤4的结果为将30H、31H中的十六进制数转换成了ASCII码,并存入到40H 开始的4个单元中。
5.步骤5的结果为8个无符号数的和为02C3H。
五、思考题1、如何将存储器块的内容置成某固定值(例全填充为0FFH)? 请用户修改程序,完成此操作。
答:程序修改如下:将MAIN修改如下即可:MAIN: MOV DPTR, #STARTMOV R0,#0MOV A, #0FFH2、若源块地址和目标块地址有重叠,程序该如何设计(用地址减1方法移动块)?假设源块地址2000H,目标块地址2050H,移动块长度80H。
答:程序修改如下:ORG 0000HMOV DPTR, #2000H MOV A, #01HMOV R5, #0 LOOP:MOVX @DPTR, A INC DPTRDJNZ R5, LOOP MOV R0, #20H MOV R1, #00H MOV R2, #20H MOV R3, #50H MOV R7, #7FH LOOP1:MOV DPH, R0 MOV DPL, R3 MOVX @DPTR, A CLR CMOV A, R1 SUBB A, #0MOV R1, ACLR CMOV A, R3 SUBB A, #0MOV R3, AMOV A, R0 SUBB A, #0MOV R0, AMOV A, R2 SUBB A, #0MOV R2, AMOV DPL, R1MOVX A, @DPTRMOV DPH, R2六、源程序1、将片内30H-3FH单元的内容复制片外片外1030H~103FH中ORG 0000HMOV R0, #30HMOV DPTR, #1030HMOV R7,#10HLOOP1:MOV A, #0FHMOV @R0, AINC R0DJNZ R7, LOOP1MOV R0, #30HMOV R7,#10HLOOP: MOV A,@R0INC R0MOVX @DPTR, AINC DPTRDJNZ R7, LOOPSJMP $END2、将30H、31H单元中的十六进制数,转换成ASCII码,存放到40H开始的4个单元中ORG 0100HMOV 30H, #0FHMOV 31H, #11HMOV R0, #41HMOV @R0, #00HMOV A, 30HXCHD A, @R0ORL 41H, #30HSWAP AORL A, #30HMOV 40H, AMOV R0, #43HMOV @R0, #00HMOV A, 31HXCHD A, @R0ORL 43H, #30HSWAP AORL A, #30HMOV 42H, AEND3、求内部RAM 30H—37H单元中8个无符号数的算术和ORG 0000HMOV 30H, #25HMOV 31H, #36HMOV 32H, #4AHMOV 33H, #65HMOV 34H, #7FHMOV 35H, #82HMOV 36H, #9BHMOV 37H, #1DHMOV R0, #30HMOV 39H, #0MOV R7, #8HCLR CMOV A, @R0Loop: INC R0ADD A, @R0MOV 38H, AMOV A,39HADDC A, #0MOV 39H, AMOV A, 38HCLR CDJNZ R7, LoopSJMP $END软件实验二一、实验目的1、熟悉软件实验的基本步骤和汇编程序的调试方法;2、掌握简单的数值算法;3、掌握多分支结构程序的编程方法。
二、实验原理将给定的一字节二进制数,转换成十进制(BCD)码的方法为将数除以100,得百位数,保存百位数,再将余数除以10,得十位数并保存,最后的余数为个位数,将其保存。
用A和B两个寄存器来完成除法,被除数和商放在A,除数和余数放在B。
三、实验及步骤1、在所建的Project文件中添加例程的源程序进行编译,编译无误后,可以选择单步或跟踪执行方式或全速运行程序。
打开CPU窗口,观察CPU窗口各寄存器的变化。
打开View菜单中的Memory Window,在Address窗口输入D:30H后回车,点击运行按钮,观察地址30H、31H、32H的数据变化。
2、添加实验书实验内容1的源程序,编译,运行,观察(33H)=0x58, (32H)=0xA2,(31H)=0x34, (30H)=0x7E和(43H)=0x07, (42H)=0x68, (41H)=0x85, (40H)=0x3B的差是否为(33H)=0x51, (32H)=0x39, (31H)=0xAF, (30H)=0x43。
3、添加实验书实验内容2的源程序,编译,运行,观察(0100H)=0x10, (0101H)=0x32,(0102H)=0x54, (0103H)=0x76和(0110H)=0x78, (0111H)=0x56, (0112H)=0x34, (0113H)=0x92的和是否为(0120)=0x88, (0121)=0x88, (0122)=0x88, (0123)=0x68, (0124)=0x01。
4、添加实验书实验内容3的源程序,编译,运行。
四、实验结果1.步骤1的结果为,30H内容将更新为01,31H更新为02,32H更新为03。
2.步骤2的结果为,33H,32H,31H,30H中的数字分别为0x51,0x39,0xAF,0x43.3.步骤3的结果为,0120,0121,0122,0123中的数分别为0x88,0x88,0x88,0x68,0x01.4.步骤4的结果为,A中显示的为R3中的数的平方。
五、思考题BCD码转换成二进制数的算法是什么?答:BCD码转换成二进制的算法和二进制数转换成BCD码的算法相反,是高位乘10再与低位相加。
六、源程序1、无符号多字节二进制数据减法。
被减数放在30H开始的4个单元中(从低字节到高字节),减数放在40H开始的4个单元中(从低字节到高字节),差放入30H开始处(从低字节到高字节)ORG 0000HMOV R0, #30HMOV R1, #40HMOV R7, #04HCLR CLOOP:MOV A, @R0SUBB A, @R1MOV @R0, AINC R0INC R1DJNZ R7, LOOPSJMP $END2、多字节BCD码加法运算。
两个4字节长的BCD码加数分别存放在外部RAM 0100H 和0110H开始的单元中(从低字节到高字节),计算两数之和,结果保存在0120H开始的9个单元中。
ORG 0MOV DPH #1HMOV DPL #0 MOV R0, #30H MOV R7, #04H LOOP1: MOVX A, @DPTR MOV @R0, A INC DPTR INC R0 DJNZ R7, LOOP1 MOV DPL, #10H MOV R0, #40H MOV R7, #04H LOOP2: MOVX A, @DPTR MOV @R0, A INC DPTR INC R0 DJNZ R7, LOOP2 MOV DPL, #20H MOV R0, #30H MOV R1, #40H CLR C LOOP3:2、 分别用近程查表指令和远程查表指令,查找R3内容的平方值。
R3内容小于等于0FH 。
近程查表指令:ORG 0 MOV A,R3 ADD A,#2 MOVC A,@A+PCMOV A, @R0 ADDC A, @R1 DA A INC R0 INC R1 MOVX @DPTR, A INC DPTR DJNZ R7, LOOP3 MOV A, #0 ADDC A, #0 MOVX @DPTR, A SJMP $ ENDSJMP $TABL:DB 00H,01H,04H,09HDB 10H,19H,24H,31HDB 40H,41H,64H,79HDB 0A9H,0C4H,0E1HEND远程查表指令:ORG 0MOV DPTR,#TABLMOV A,R3MOVC A,@A+DPTRSJMP $ORG 4000HTABL:DB 00H,01H,04H,09HDB 10H,19H,24H,31HDB 40H,41H,64H,79HDB 0A9H,0C4H,0E1HEND软件实验三一、实验目的1、熟悉软件实验的基本步骤和汇编程序的调试方法;2、掌握数值的加减运算;3、掌握用查表的方法将BCD值转换成ASCII值。
二、实验原理将一个BCD数转换成ASCII值的方法为:先将高四位用查表法转成ASCII码,再将低四位用查表法转成ASCII码。
