EMI测试接收机

EMI接收机EM5080A全数字化预认证级EM5080A(9kHz-30MHz)接收机是采用业界领先的数字化技术、带FFT频谱功能、预认证级别的EMI测试接收机；是基于微处理器控制的智能接收机，通过标配的计算机软件控制，实现自动测试，软件免费升级，方便客户使用；可实现传导发射限值测量；具有极高的性价比。

EM5080A完全符合CISPR 16-1标准，用于依据CISPR，EN550XX，FCC和MIL 等标准的电磁干扰测量。

特别适合于针对家电（CISPR 14-1）、照明设备（CISPR 15）的EMI测试。

EM5080A接收机可切换到实时频谱分析模式，RBW为1.5kHz，极高的扫描速度，适用于各种整改测试。

9kHz-30MHz一、产品特点◆CISPR 16-1-1标准全兼容准峰值检波器低至2Hz PRF(A波段)，B波段低至10Hz◆业界领先的软件无线电技术SDR (Software Defined Radio)构建平台, 高精度高稳定性◆高速高精度AD+FPGA; 全数字DDC变换; 全数字中频滤波器◆全数字峰值、准峰值、CISPR 平均值◆标配频谱分析模式，实时观察结果, 便于工程师快速进行EMI的整改◆免费测试软件，基于Windows平台, 使用方便，用户可自行下载最新软件◆选用近场探头EM5030，在设计调试阶段查找发射源以及泄漏◆选用内置限幅器的人工电源网络EM5040A或共模差模分离的人工电源网络EM5040B, 完成传导发射限值测量和分析二、产品参数频率范围9kHz-30MHz频率分辨率1Hz测量精度<1ppm射频输入50Ω，SMA fem.VSW R 30dB RF att. <1.2 0dB RF att. <2衰减0dB—30dB 测量精度±1.5dB典型最大输入电平(设备无损坏)正选交流电压120dBuV脉冲频率密度+97dBμV/MHz 预选器固定带通滤波器LP-150kHz150kHz-4.05MHz 4.05MHz-12.8MHz 12.8MHz-21.55MHz 21.55MHz-30MHzIF带宽6dB 0.2和9kHz (CISPR 16-1-1) 噪声电平9kHz-150kHz (200Hz BW) <0dBμV(QP)典型<-5dBμV(AV)典型150kHz-30MHz (9kHz BW) <8dBμV(QP)典型<0dBμV(AV)典型检波器峰值、准峰值、CISPR 平均值CISPR 16-1-1标准A波段全兼容准峰值检波器低至2Hz PRF B波段全兼容准峰值检波器低至10Hz PRF测试时间(驻留时间) PK/AV:5-500ms 可调QP:1s-15s可调镜像抑制90dB典型显示单位dBμV dBm 实时FFT频谱分析模式 1.5kHz RBW通信接口USB2.0供电DC12V/1A工作温度0℃～45℃尺寸193*134*58mm 重量1kg三、产品说明前面版：后面版：1.射频输入口：50Ω，SMA female.2.LED灯：电源指示灯，绿色。

EMI接收机规范的剖析按定义，任何符合CISPR 16,Part 1要求的设备，都可视为可进行符合性测试的EMI接收机WERNER SCHAEFERHewlett－Packard CompanySanta Rosa，CA大多数的商用EMI标准引用了CISPR Publication 16，Part 1来规范EMI和EMS测试设备。

本文将会讨论最重要的接收机规范，总结预期附加的规范，并且讨论频谱仪用于符合性测试时的一些限制。

正在修订中的CISPR16，part1将技术规范扩展到了1GHz到18GHz。

这也将会在文中讨论到。

CISPR16，Part1目前的版本发布于1993年8月，其中规定了接收机在9KHz 到1GHz的技术规范。

其中包括输入阻抗，检波器特性和中频（IF）带宽形状，同时也规定了测量正弦波和不同重复周期的脉冲信号的幅度精度。

另外，还对接收机的杂散响应，镜像和中频抑制，互调失真以及屏蔽效能有附加的要求。

CISPR16，PART1（08－93）中的接收机规范输入阻抗接收机输入阻抗规定为50Ω，可接受的与正常值的偏离是以VSWR（电压驻波比）的形式给出。

匹配比较好的输入衰减器能够改善接收机的VSWR，因此规范中提出了两种衰减器的设置：0dB和10dB或者更大。

此性能会直接影响EMI测量的总的不确定度。

分辨率带宽在不同的频段测量需要使用不同的分辨率带宽。

一般情况下，通常以带宽（比如3dB带宽）及来描述接收机的中频滤波器性能，其中频率响应是指滤波器的波形因子（比如60dB和3dB带宽比）或者是频响特性必须满足的一个框架（图1）。

CISPR16，PART1中所规定的6dB带宽为：● 200Hz 9KHz至150KHz● 9kHz 150kHz至30MHz● 120kHz 30MHz至1GHz此外，对于每个滤波器，框架通常以相对于滤波器中心频率偏移一定频率值的插入损耗的形式给出。

此框架的规定使中频滤波器的幅度响应特性的定义就更加完整。

emi接收机工作原理EMI接收机，即电磁干扰（Electromagnetic Interference）接收机，是一种用于接收和识别电磁干扰信号的设备。

在日常生活中，电子设备和无线通信系统都可能受到外部电磁干扰的影响，这些干扰信号会引起设备性能下降甚至故障。

因此，为了保证设备的正常运行，需要使用EMI接收机进行电磁干扰监测和识别。

EMI接收机的工作原理涉及到电磁波的接收、放大、频谱分析等过程。

下面将详细介绍EMI接收机的工作原理。

首先，EMI接收机的接收部分主要包括天线和前置放大器。

天线是接收来自外部的电磁波信号的装置，将电磁波信号转化为电信号。

前置放大器用于放大电信号的弱小幅度，以提高信号的质量和可检测性。

接下来，经过前置放大器放大的电信号会进入频率转换部分。

这部分主要由频率混频器和本振电路组成。

频率混频器是用于将电信号的频率转换为新的中频频率，以便后续的处理。

本振电路则提供一个稳定的频率用于混频。

经过频率转换，电信号的频率在合适的范围内进行处理。

然后，经过频率转换的信号进入带宽滤波器。

带宽滤波器用于提取所关注的频段内的电信号，排除其他频率成分的干扰信号。

通过选择合适的带宽，可以确保只有所关注频段内的信号被处理，提高接收机的性能和可靠性。

接下来，经过滤波的信号会进入信号处理部分。

这部分包括放大器、混频器、频谱分析器等。

放大器用于进一步放大信号的幅度，增强信号强度。

混频器用于进一步转换信号的频率，使其适合于后续的分析处理。

频谱分析器则是用于对信号的频谱进行精确分析，识别和定位可能存在的电磁干扰源。

最后，经过信号处理的结果可以通过显示器或数据接口输出。

显示器用于直观显示干扰信号的频谱特性和幅度变化，方便用户进行分析和判断。

数据接口则可以将结果传输到其他设备进行进一步的处理和存储。

总结来说，EMI接收机通过接收、放大、频谱分析等步骤实现了对电磁干扰信号的监测和识别。

其关键部分包括天线、前置放大器、频率转换器、带宽滤波器、信号处理器等。

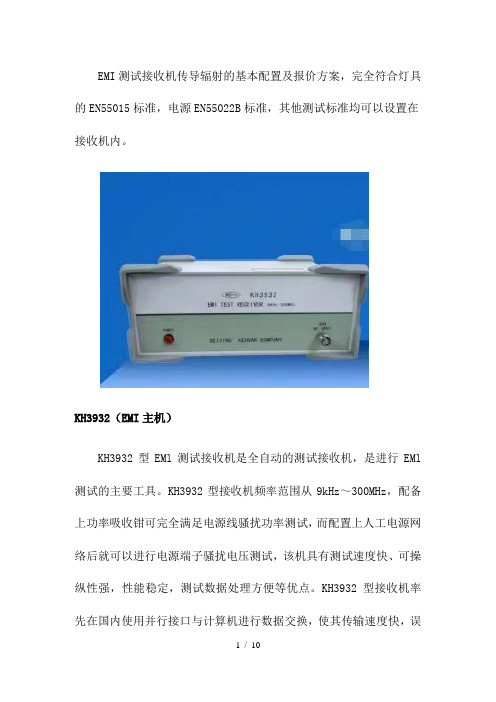

EMI测试接收机传导辐射的基本配置及报价方案，完全符合灯具的EN55015标准，电源EN55022B标准，其他测试标准均可以设置在接收机内。

KH3932（EMI主机）KH3932型EMl测试接收机是全自动的测试接收机，是进行EMl 测试的主要工具。

KH3932型接收机频率范围从9kHz～300MHz，配备上功率吸收钳可完全满足电源线骚扰功率测试，而配置上人工电源网络后就可以进行电源端子骚扰电压测试，该机具有测试速度快、可操纵性强，性能稳定，测试数据处理方便等优点。

KH3932型接收机率先在国内使用并行接口与计算机进行数据交换，使其传输速度快，误码率低。

与计算机连接进行测试，使用操作人员所熟悉的操作环境，从而提高工作效率。

配备的操作软件保存有多种外部设备的资料，支持即插即甩多种外部测试设备。

其软硬件是我公司自行开发。

整机使用了全封闭结构，机箱采用导电性很强的材料，屏蔽效果极好，由于采用了新技术和新工艺，从根本上解决了自身干抗的问题。

其测量结果为国际通用报告格式可保存计算机内硬盘或通过网络传送，直接打印输出，使用USB存储设备保存。

报告内容丰富可根据用户需要直接打印无需额外编辑。

该测量接收机完全符合国家标准GB61131-1995和国际标准CISPRl6—1的要求。

本接收机售出时，随机可带有国家计量部门的校准证书。

KH3932 EMI辐射测试仪主要特点：操作方便易上手：基于Windows系统的测试控制软件平台，按照标准测试方法设计, 容易学会测量设置，操作方便，可以外接键盘鼠标进行操作。

测试方式多样：支持单频率点测量、扫描测量、多频率点测量，其中扫描测量支持以下测试方式：扫描方式：扫描测量、扫描测量+超标点准峰值测量、扫描最大值保持，可设定扫描范围、步长、电平门限；检波方式：峰值测量、平均值测量、峰值+平均值测量、准峰值.自定义标准限值及修正因子：支持用户编辑设置限值标准，也支持编辑和设置修正因支持测试数据比对：可以对两次测试数据进行比对，方便数据分析和研究。

EMI测试接收机：ESL经济型EMI测试接收机R&S® ESL EMI测试接收机，是一台能依据最新标准进行电磁干扰测试的EMI 接收机，同时也是一台全功能的频谱分析仪。

R&S® ESL，具有符合CISPR 16-1-1最新版本的各类加权检波器：最大/最小，峰值，准峰值，RMS，平均值，CISPR平均值和CISPR RMS。

Rohde & Schwarz(罗德与施瓦茨) 最新推出的ESL EMI预兼容测试接收机，是专为预算有限，但想在3GHz~6GHz频段执行精确先期验证和诊断测量的使用者所设计。

R&S ESL是市场上首部外型轻巧，价格经济，并提供符合CISPR 16-1-1标准的最新加权检波器(weighting detectors)的全自动EMI测试接收机。

如同R&S其它EMI测试接收机，R&S ESL也能当频谱分析仪使用，提升使用者的投资效益。

R&S®ESL经济型EMI测量接收机，具有用于依据商业标准进行EMC测量所需的所有功能、带宽和加权检波器。

特别适合于元器件、模块和设备制造商，用于产品开发早期的电磁干扰预测试。

这不仅避免在已完工的产品上进行昂贵的重新开发工作，进一步也节省在认证过程中所耗费的时间和金钱。

由于ESL具有良好的RF特性，也具有快速而精确测量所需的所有功能，同时还能依据商业EMC标准评估被测物的EMC特性，在同类仪器中，ESL具有绝对的优势。

R&S®ESL具有强大的分析能力、高速测量和能节省时间的自动测试程序，使之成为企业EMC实验室的首选设备。

R&S ESL可将测量设置及结果储存于硬盘中，利用R&S ES-SCAN EMI预兼容测试软件可产生完整报告。

由于其具备精简、轻巧及电池操作的特性，对需要现场测试并定位干扰来源工作的网络营运商和政府机构来说，是最理想的解决方案。

关于频谱分析仪和EMI接收机的详细分析和探讨频谱分析仪和EMI（电磁干扰）接收机是电子测试仪器中常用的设备，用于检测和分析电磁信号。

本文将对这两种设备进行详细分析和探讨。

首先，频谱分析仪（Spectrum Analyzer）是一种能够显示信号频谱分布的仪器。

它通过将时间域信号转换为频域信号，以图形方式显示信号的频谱特性。

频谱分析仪广泛应用于电子通信、雷达、无线电导航、无线电电视等领域中，用于测试和分析信号的频谱特性，例如信号的幅度、频率、相位等。

它可以帮助工程师找到信号中的各个组成部分，从而更好地设计和优化系统。

频谱分析仪的工作原理基于傅里叶分析理论。

在信号输入到频谱分析仪后，它会将信号转换为数字形式，并进行快速傅里叶变换（FFT）来计算信号的频谱分布。

然后，频谱分析仪将得到的频谱数据显示在屏幕上，用户可以通过调节参数如中心频率、带宽等来观察信号的特性。

频谱分析仪通常有两种类型：实时频谱分析仪和扫描频谱分析仪。

实时频谱分析仪能够快速地捕捉到信号的瞬态特性，对于频率波动性较大的信号特别有用。

而扫描频谱分析仪则能够提供更高的分辨率和更精确的频率测量，适用于对静态信号进行分析。

与频谱分析仪相比，EMI接收机（Electromagnetic Interference Receiver）更专注于电磁干扰的检测和测量。

它主要用于检测设备或系统产生的电磁干扰，以及寻找干扰源并分析其特性。

EMI接收机主要包括天线、前置放大器、带通滤波器、检波器、显示器等组件。

EMI接收机的工作原理是通过天线接收环境中的电磁信号，并经过前置放大器放大后输入到带通滤波器。

带通滤波器用于滤除不感兴趣的频段，确保只有干扰信号通过滤波器。

接下来的检波器将信号转换为直流信号，并输出到显示器上。

通过观察显示器上的输出结果，用户可以了解干扰信号的频谱特性和强度。

EMI接收机的应用非常广泛，特别是在电磁兼容性测试和认证领域。

它可以帮助工程师在设计和生产过程中检测和纠正电磁干扰问题，确保设备的电磁兼容性符合标准要求。

韦风一五九一九九八九三九七
ESCI 认证级EMI测试接收机
符合CISPR16-1-1对准峰值检波器的脉冲加权
时域分析，例如测量喀呖声干扰
符合CISPR的EMI测量带宽：200Hz，9kHz，120kHz，1MHz
内置11个预选滤波器和20dB的前置放大器
应用
EMI测试接收机：ESCI 适合于所有民品标准认证测试的EMI测试接收机
EMI测试接收机ESCI为具有频谱分析仪平台的EMI 测试接收机系列中增添了一款顶级仪器。

ESCI完全符合CISPR16-1-1。

该仪器的工作频率范围为9kHz ~ 3GHz，并且配有一个21厘米TFT彩色显示器。

EMI测试接收机ESCI 依照所有民用标准进行电磁发射测量，并且将多种类型的仪器集于一身。

产品特性
1. 卓越的测试接收机特性，适用于所有商业EMI要求，如CISPR、EN、ETS、FCC、ANSI、C63.4、VCCI和VDE；
2. 峰值（最大、最小）、准峰值、均方根、CISPR平均、平均检波器（最多可同时使用三个检波器）；
3. 各个检波器可以用条形图显示，带峰值保持指示；
4. 符合CISPR16-1-1对准峰值检波器的脉冲加权；
5. 时域分析，例如测量喀呖声干扰；
6. 符合CISPR的EMI测量带宽：200Hz，9kHz，120kHz，1MHz；
7. 内置11个预选滤波器和20dB的前置放大器；
8. 脉冲保护型射频输入；
9. 传感器、探头和天线等附件的电源；
10. 过载指示；
11. 内置AF解调器；
12. 明亮的21厘米TFT彩色显示屏；
13. 强大的固化软件功能；
14. 高测量速度；
15. 频谱分析平台。
