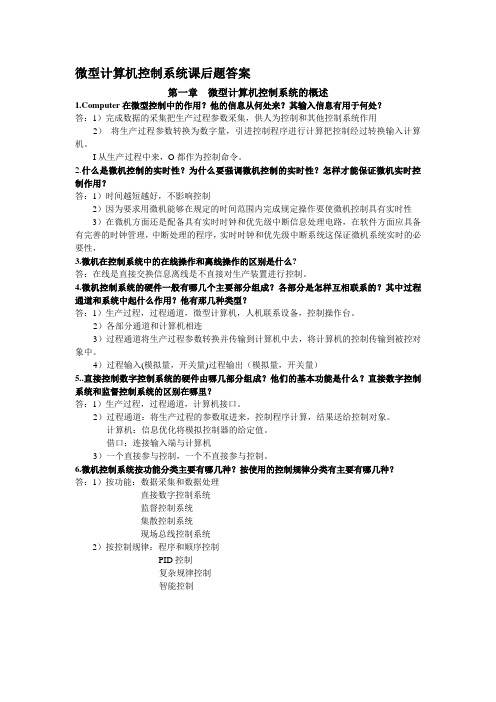

微型计算机控制系统课后题答案第一章微型计算机控制系统的概述puter在微型控制中的作用？他的信息从何处来？其输入信息有用于何处？答：1）完成数据的采集把生产过程参数采集，供人为控制和其他控制系统作用2）将生产过程参数转换为数字量，引进控制程序进行计算把控制经过转换输入计算机。

I从生产过程中来，O都作为控制命令。

2.什么是微机控制的实时性？为什么要强调微机控制的实时性？怎样才能保证微机实时控制作用？答：1）时间越短越好，不影响控制2）因为要求用微机能够在规定的时间范围内完成规定操作要使微机控制具有实时性3）在微机方面还是配备具有实时时钟和优先级中断信息处理电路，在软件方面应具备有完善的时钟管理，中断处理的程序，实时时钟和优先级中断系统这保证微机系统实时的必要性，3.微机在控制系统中的在线操作和离线操作的区别是什么?答：在线是直接交换信息离线是不直接对生产装置进行控制。

4.微机控制系统的硬件一般有哪几个主要部分组成？各部分是怎样互相联系的？其中过程通道和系统中起什么作用？他有那几种类型？答：1）生产过程，过程通道，微型计算机，人机联系设备，控制操作台。

2）各部分通道和计算机相连3）过程通道将生产过程参数转换并传输到计算机中去，将计算机的控制传输到被控对象中。

4）过程输入(模拟量，开关量)过程输出（模拟量，开关量）5..直接控制数字控制系统的硬件由哪几部分组成？他们的基本功能是什么？直接数字控制系统和监督控制系统的区别在哪里？答：1）生产过程，过程通道，计算机接口。

2）过程通道：将生产过程的参数取进来，控制程序计算，结果送给控制对象。

计算机：信息优化将模拟控制器的给定值。

借口：连接输入端与计算机3）一个直接参与控制，一个不直接参与控制。

6.微机控制系统按功能分类主要有哪几种？按使用的控制规律分类有主要有哪几种？答：1）按功能：数据采集和数据处理直接数字控制系统监督控制系统集散控制系统现场总线控制系统2）按控制规律：程序和顺序控制PID控制复杂规律控制智能控制第二章过程输入输出通道1.微型计算机的对存储器和I/O接口是如何寻址的？它们各用哪些控制信号线和地址信号线？答：1）用mov X访问外部接口和RAM 用,mov指令取RAM信号2）读、写信号线2.试用两个CD4051扩展成16路的多路开关，并说明其工作原理。

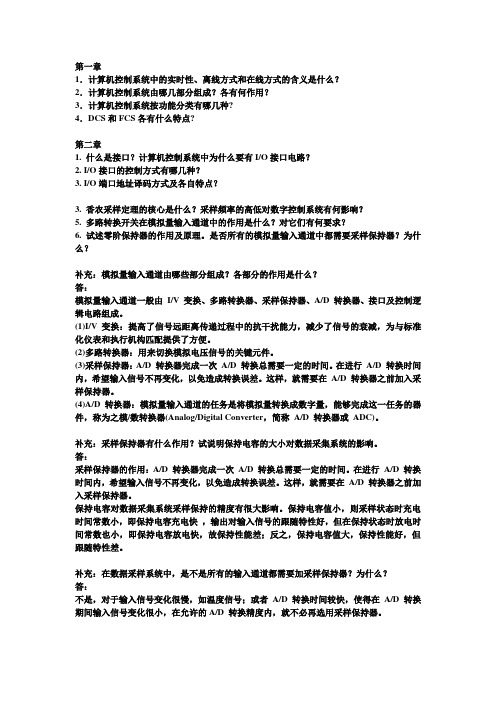

第一章1．计算机控制系统中的实时性、离线方式和在线方式的含义是什么？2．计算机控制系统由哪几部分组成？各有何作用？3．计算机控制系统按功能分类有哪几种?4．DCS和FCS各有什么特点?第二章1. 什么是接口？计算机控制系统中为什么要有I/O接口电路？2. I/O接口的控制方式有哪几种？3. I/O端口地址译码方式及各自特点？3. 香农采样定理的核心是什么？采样频率的高低对数字控制系统有何影响？5. 多路转换开关在模拟量输入通道中的作用是什么？对它们有何要求？6. 试述零阶保持器的作用及原理。

是否所有的模拟量输入通道中都需要采样保持器？为什么？补充：模拟量输入通道由哪些部分组成？各部分的作用是什么？答：模拟量输入通道一般由I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。

(1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。

(2)多路转换器：用来切换模拟电压信号的关键元件。

(3)采样保持器：A/D 转换器完成一次A/D 转换总需要一定的时间。

在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。

这样，就需要在A/D 转换器之前加入采样保持器。

(4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter，简称A/D 转换器或ADC)。

补充：采样保持器有什么作用？试说明保持电容的大小对数据采集系统的影响。

答：采样保持器的作用：A/D 转换器完成一次A/D 转换总需要一定的时间。

在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。

这样，就需要在A/D 转换器之前加入采样保持器。

保持电容对数据采集系统采样保持的精度有很大影响。

保持电容值小，则采样状态时充电时间常数小，即保持电容充电快，输出对输入信号的跟随特性好，但在保持状态时放电时间常数也小，即保持电容放电快，故保持性能差；反之，保持电容值大，保持性能好，但跟随特性差。

微型计算机控制技术课后答案1. 介绍本文档为微型计算机控制技术课后答案，主要涵盖了一系列与微型计算机控制技术相关的问题及其解答。

微型计算机控制技术是现代工业自动化中不可或缺的一项技术，它以微型计算机作为核心控制器，通过各种输入输出接口实现对工业设备和系统的控制和监控。

本文档将涉及的内容包括微型计算机的基本组成、微型计算机控制系统的工作原理、传感器和执行器等相关知识点。

2. 微型计算机的基本组成微型计算机是由中央处理器（CPU）、内存、输入输出接口以及存储器组成的。

其中，CPU负责执行指令的处理和计算，内存用于存储程序和数据，输入输出接口用于与外部设备进行数据交换，存储器用于存储程序和数据。

具体来说，微型计算机的基本组成如下：•中央处理器（CPU）：负责执行程序指令，包括运算、逻辑判断、控制等功能。

•内存：用于存储程序和数据，包括随机存取存储器（RAM）和只读存储器（ROM）。

•输入输出接口：用于与外部设备进行数据交换，包括通用输入输出接口和特殊输入输出接口。

•存储器：用于存储程序和数据，包括硬盘、固态硬盘和闪存。

3. 微型计算机控制系统的工作原理微型计算机控制系统的基本工作原理是通过读取输入信号并根据预设的程序进行处理，最后输出相应的控制信号。

具体来说，微型计算机控制系统的工作原理如下：1.读取输入信号：微型计算机通过输入接口读取外部传感器或其他设备的信号。

常见的输入信号包括温度、湿度、压力等物理量的信号。

2.处理信号：微型计算机根据预设的程序对输入信号进行处理，包括数据采集、数据处理、控制算法等。

3.输出控制信号：微型计算机通过输出接口将处理后的结果转换为控制信号，控制执行器执行相应的动作，例如驱动电机、开关阀门等。

4.监控反馈信号：微型计算机通过输入接口读取控制执行器的反馈信号，为控制系统提供实时的状态信息。

可以通过比较反馈信号与预设值来调整控制策略。

4. 传感器与执行器在微型计算机控制系统中，传感器和执行器是非常重要的组成部分。

习题一1，微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？答：CPU，接口电路及外部设备组成。

CPU，这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

接口电路，微机和生产对象之间进行信息交换的桥梁和纽带。

外部设备：这是实现微机和外界进行信息交换的设备2，微型计算机控制系统软件有什么作用？说出各部分软件的作用。

答：软件是指能够完成各种功能的计算机程序的总和。

整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。

就功能来分，软件可分为系统软件、应用软件1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。

对用户来说，系统软件只是作为开发应用软件的工具，是不需要自己设计的。

2)应用软件:它是面向用户本身的程序，即指由用户根据要解决的实际问题而编写的各种程序。

3，常用工业控制机有几种？它们各有什么用途？4，操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？答：(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。

计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。

(2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。

DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。

(3)计算机监督控制系统(SCC系统)：SCC(Supervisory Computer Control)系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等SCC是操作指导控制系统和DDC系统的综合与发展。

《计算机控制技术》习题解答第一章1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。

计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。

1.2、微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。

答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。

缺点：由人工操作，速度受到限制，不能控制多个对象。

（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。

（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。

国际标准统一后，可实现真正的开放式互联系统结构。

1.4.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.5.实时、在线方式和离线方式的含义是什么？答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。

在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。

第五章习题与解答5-1试求题5-1图(a)、(b)网络的频率特性。

u rR1u cR2CR2R1u r u c(a) (b)题5-1图 R-C网络解（a)依图：⎪⎪⎪⎩⎪⎪⎪⎨⎧+==+=++=++=2121111212111111221)1(11)()(RRCRRTCRRRRKsTsKsCRsCRRRsUsUrcττωωτωωωωω11121212121)1()()()(jTjKCRRjRRCRRjRjUjUjGrca++=+++==(b)依图：⎩⎨⎧+==++=+++=CRRTCRsTssCRRsCRsUsUrc)(1111)()(2122222212ττωωτωωωωω2221211)(11)()()(jTjCRRjCRjjUjUjGrcb++=+++==5-2某系统结构图如题5-2图所示，试根据频率特性的物理意义，求下列输入信号作用时，系统的稳态输出)(tcs和稳态误差)(tes（1）ttr2sin)(=（2）)452cos(2)30sin()(︒--︒+=tttr题5-2图反馈控制系统结构图解 系统闭环传递函数为: 21)(+=Φs s 频率特性: 2244221)(ωωωωω+-++=+=Φj j j 幅频特性: 241)(ωω+=Φj相频特性: )2arctan()(ωωϕ-=系统误差传递函数: ,21)(11)(++=+=Φs s s G s e 则)2arctan(arctan )(,41)(22ωωωϕωωω-=++=Φj j e e（1）当t t r 2sin )(=时,2=ω，r m =1则,35.081)(2==Φ=ωωj 45)22arctan()2(-=-=j ϕ4.1862arctan )2(,79.085)(2====Φ=j j e e ϕωω )452sin(35.0)2sin()2( -=-Φ=t t j r c m ss ϕ)4.182sin(79.0)2sin()2( +=-Φ=t t j r e e e m ss ϕ （2）当)452cos(2)30sin()(︒--︒+=t t t r 时: ⎩⎨⎧====2,21,12211m m r r ωω5.26)21arctan()1(45.055)1(-=-===Φj j ϕ 4.18)31arctan()1(63.0510)1(====Φj j e e ϕ)]2(452cos[)2()]1(30sin[)1()(j t j r j t j r t c m m ss ϕϕ+-⋅Φ-++⋅Φ= )902cos(7.0)4.3sin(4.0 --+=t t)]2(452cos[)2()]1(30sin[)1()(j t j r j t j r t e e e m e e m ss ϕϕ+-⋅Φ-++⋅Φ=)6.262cos(58.1)4.48sin(63.0 --+=t t5-3若系统单位阶跃响应h t e e t t t()..=-+≥--11808049试求系统频率特性。

2.计算机控制系统由哪几部分组成，各有何作用//计算机控制系统由工业控制机和生产过程两个大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关装置。

3.计算机系统俺功能分类有哪几种//（1）操作指导控制系统，优点：结构简单，控制灵活，安全。

缺点：由人工操作，速度受到限制，不能控制多个对象。

（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。

（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。

国际标准统一后，可实现真正的开放式互联系统结构。

5什么是工业控制计算机，IPC工业控制机的特点有哪些//.简称工控机，是一种面向工业控制采用标准总线技术和开放式体系结构的计算机。

工业控制机的特点如下：a采用加固型工业标准机箱，以达到防震，防尘，防冲击，抗电磁屏蔽，并具有良好的通风散热性能b取代PC的打母板结构，整机采用总线式一体化主板易于更换c增加电源的功率裕量，加强电压浪涌抑制和抗干扰措施DI/O插卡采用工业级元件，开发设计适用于工业控制的系列板卡e具有多种通信网卡和通信软件支持，容易构成多机分布式控制系统f丰富的软件支持，包括实时多任务操作系统，数据库，工控组态软件等工业应用软件。

9.计算机控制技术的主要发展趋势有哪些//综合自动化，网络化，智能控制系统，虚拟化，绿色化。

二1.什么是接口，为什么要有I/O接口电路// 接口是计算机与外设交换信息的桥梁，包括输入接口和输出接口。

IO接口是主机和外围设备之间交换信息的连接部件，是计算机控制系统各通道中多个设备协调一致工作的重要保证，是过程通道和人机联系系统设计的基础，他具有电平交换，数据转换，缓冲和状态信息提供等功能，所以IO接口是微机控制系统中通道建立的基础6. 采样保持器的作用是什么？是否所有的模拟量输入通道中都需要采样保持器？为什么？答：为了提高模拟量输入信号的频率范围，以适应某些随时间变化较快的信号的要求，可以采用带有保持器电路的采样器。

第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?由四部分组成(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。

其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。

2、微型计算机控制系统的软件有什么作用？说出各部分软件的作用。

软件是指能够完成各种功能的计算机程序的总和。

整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。

就功能来分，软件可分为系统软件、应用软件及数据库。

(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
