机械原理课程设计洗瓶机推瓶机构设计(1)机械原理课程设计洗瓶机推瓶机构设计一、设计背景洗瓶机在各个行业中有着广泛的应用，其中最为重要的就是在食品、药品等行业中的使用。
而推瓶机则是在生产线中负责将洗干净的瓶子推向下一个工作站的设备。
本文将针对洗瓶机推瓶机构的设计进行探讨。
二、机构设计1. 洗瓶机洗瓶机主要分为进瓶、洗瓶和出瓶三个步骤。
其中，洗瓶是最为重要的一步。
在设计洗瓶机时，应考虑以下几个方面：1）喷水角度和强度：需要根据瓶子的类型、大小和污渍程度来设置。
一般来说，瓶子底部的污渍会更难清洗，因此可以考虑增加底部的喷水头。
2）水的质量：使用纯净的水可以避免瓶子在清洗过程中受到二次污染。
3）瓶子的进出口：需要确保瓶子的进出口与设备的其他部分之间没有摩擦或擦碰，否则可能会导致瓶子损坏。
2. 推瓶机推瓶机主要包括输送链和推瓶板两个部分。
当洗瓶机完成清洗后，瓶子需要被送到下一个工作站。
在推瓶机的设计中，需要考虑以下几个因素：1）输送链的材料和长度：根据瓶子数量和大小来确定输送链的长度，同时需要考虑输送链的材料以确保其强度、耐磨性和耐腐蚀性。
2）推瓶板的设计：推瓶板需要确保瓶子在推动过程中不受到过大的力量或撞击，同时需要考虑瓶子的稳定性，以确保瓶子在推动过程中不会侧倒或倾斜。
3）传动机构的选择：传动机构需要能够将功率有效地输出到输送链和推瓶板中，并保证传动效率高和稳定性好。
三、结论洗瓶机和推瓶机是生产线上不可或缺的机器设备，在设计时需要考虑多方面的因素。
在本文中，我们探讨了洗瓶机和推瓶机的具体设计方案，希望对机械原理课程的学生们有所帮助。
——设计说明书指导老师机械044机械045目录1 . 设计题目 (3)2 . 设计方案选择 (4)2.1设计方案一 (4)2.2设计方案二 (5)2.3设计方案三 (5)3 . 最终选定方案具体设计 (7)3.1计算公式及数据处理 (7)3.2工作循环图 (8)3.3所选方案机构运动简图 (9)3.4各机构速度、加速度曲线分析 (10)4 . 爆炸试图 (12)5 . 小组总结 (12)6 . 参考资料 (13)机械原理课程设计题目1 . 设计题目: 洗瓶机2 . 工作原理及工艺动作过程为了清洗圆形瓶子外面，需将瓶子推入同时转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就将瓶子清洗。
它的主要动作，将到位的瓶子沿着导辊推动，瓶子推动过程利用导辊转动将瓶子旋转以及将刷子转动。
3 . 原始数据及设计要求1）瓶子尺寸。
大端直径 d=80mm ，长200mm 。
2）推进距离 l=600mm ，推瓶机构应使推头以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。
3）按生产率的要求，推程平均速度为v=smm 45，返回时的平均速度为工作行程的平均速度的3倍。
4）机构传动性能好，结构紧凑，制造方便。
4 .设计任务1）执行机构选型与设计：构思出至少三中运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计，该机构最好具有急回运动特性。
2）转动系统的设计，齿轮机构，凸轮机构，连杆机构的设计，包括尺寸设计3）用ADAMS 或SOLIDWORKS 软件对机构进行运动仿真4）用ADAMS 或SOLIDWORKS 软件对机构进行运动学分析，并画出输出机构的位移，速度，加速度线图。
5）画出最终方案的机构运动简图。
6）撰写设计说明书设计方案：方案一曲柄滑快结构与连杆的组合机构此洗瓶机的推瓶机构运用凸轮机构使推头的运动可以由凸轮的外轮廓线来确定，而连杆机构可以使凸轮的推程放大，达到设计题目要求的行程速度系数比K=3。
《机械原理》立式洗瓶机设计一.引言经查阅资料，分析了一般水平洗瓶机机构设计，其设计采用推头拖动瓶子在导辊长前进，并由旋转的刷子洗掉瓶子的外面。
其洗瓶机为间歇式，也就是洗瓶子效率过慢，机构设计较为复杂。
基于这种考虑，于是决定采用辊式原理来设计洗瓶机，但是又从玉米脱粒机上得到启发：可以把瓶子从竖直放向上进行洗刷。
玉米脱粒机是利用竖立摆放的一个滚筒，滚筒上焊接了螺旋凸纹路，玉米放进滚筒与尺寸固定的滑道，玉米与滚筒之间有较大的摩擦力不至于玉米掉落下去，而且可以增加脱粒的利用滚筒上带有的螺旋凸纹对玉米产生向下的压力以确保玉米能向下走动，另外还会产生对玉米的正向压力以确保脱粒效果。
因此我所设计的立式自动洗瓶机即从玉米脱粒机中得到启发，由三个滚筒成等边三角分布，滚筒的主轴为一端密封，一端开口的空心轴，轴外钻滚筒周围钻小孔，起注水洗瓶的作用，并在滚筒上粘上螺旋向下的刷毛，以达到旋转洗瓶目的。
三个方向向的滚筒刷会和瓶子之间产生一定的压力以确保瓶子不会自动下落，刷毛向下螺旋设计的目的在于滚筒转动的时候能顺利带动瓶子向下运动。
该洗瓶机不采用间隙机构，设计机构简单，工作效率高，可连续性工作。
以下为所确定的洗瓶机设计方案。
二.洗瓶机设计整体结构1.洗瓶机设计简图：图1 洗瓶机机构图洗瓶机规格基础要求：（1）、瓶子尺寸：大端D=80mm，长L=200mm；（2）、洗瓶机洗瓶部分导程为400mm，洗瓶机滚刷转速大约为25rad/s；（3）、洗瓶出口的传送带速度大约为0.3m/s；以保证经滚刷洗好的瓶子送出效率；（4）、洗瓶机要求机构传动性能良好，结构简单紧凑，效率高等特点；（5）、洗瓶机选用双轴承铁180w铜线电机，高18cm，长16cm，重约3.7公斤。
2.洗瓶部分——立式滚动刷设计：图2 立式滚刷的俯视图该设计采用了三个滚刷，按照等边三角形的空间方位摆放。
每个滚刷的实际辊体直径D=70mm，外加厚度为10mm的刷毛，整体直径为D`=90mm，为使瓶子夹紧不至于自己掉落，瓶子会与滚刷之间产生挤压（挤压距离为5mm），也即滚刷与瓶子之间实际相切时的直径D``=80mm；三个滚筒采用皮带同步其转速，皮带轮盘直径D=50mm，这样确保三个滚筒都能以同样的速度转动；其中一个滚筒（即为主动滚筒）上会多一个齿轮（上图右边位置4），以保证洗瓶机底部通过齿轮传递上来的动力能和该齿轮配合产生动力。
机械原理课程设计说明书设计题目：洗瓶机一、设计任务..........................................................1.1设计题目.....................................................1.2设计任务.....................................................1.3设计要求.....................................................二、原动机的选择.....................................................三、推瓶机机构与洗瓶机机构设计.......................................四、机械运动方案设计.................................................4.1设计方案一...................................................4.2设计方案二...................................................4.3设计方案三...................................................4.4设计方案四...................................................五、主要零件的设计计算...............................................六、执行机构和传动部件的机构设计.....................................七、机构运动简图和传动部件的运动循环.................................7.1机构的整体运动简图...........................................7.2推头的运动循环图.............................................八、小组总结.........................................................九、参考文献.........................................................一、设计任务书1.1设计题目洗瓶机有关部件位置示意图设计洗瓶机。
![机械原理课程设计-洗瓶机推瓶机课程设计[推荐]](https://img.taocdn.com/s1/m/5edd49de988fcc22bcd126fff705cc1754275f62.png)

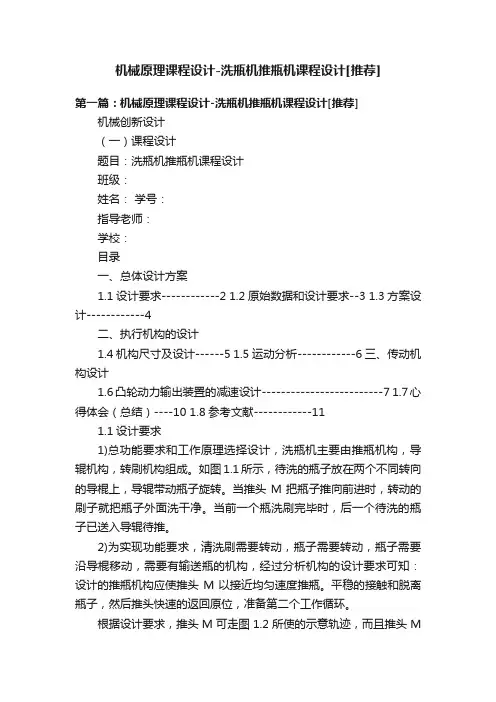

机械原理课程设计-洗瓶机推瓶机课程设计[推荐]第一篇：机械原理课程设计-洗瓶机推瓶机课程设计[推荐] 机械创新设计（一）课程设计题目：洗瓶机推瓶机课程设计班级：姓名：学号：指导老师：学校：目录一、总体设计方案1.1设计要求------------2 1.2原始数据和设计要求--3 1.3方案设计------------4二、执行机构的设计1.4机构尺寸及设计------5 1.5运动分析------------6 三、传动机构设计1.6凸轮动力输出装置的减速设计-------------------------7 1.7心得体会（总结）----10 1.8参考文献------------111.1设计要求1)总功能要求和工作原理选择设计，洗瓶机主要由推瓶机构，导辊机构，转刷机构组成。
如图1.1所示，待洗的瓶子放在两个不同转向的导棍上，导辊带动瓶子旋转。
当推头M把瓶子推向前进时，转动的刷子就把瓶子外面洗干净。
当前一个瓶洗刷完毕时，后一个待洗的瓶子已送入导辊待推。
2)为实现功能要求，清洗刷需要转动，瓶子需要转动，瓶子需要沿导棍移动，需要有输送瓶的机构，经过分析机构的设计要求可知：设计的推瓶机构应使推头M以接近均匀速度推瓶。
平稳的接触和脱离瓶子，然后推头快速的返回原位，准备第二个工作循环。
根据设计要求，推头M可走图1.2所使的示意轨迹，而且推头M在工作行程中应做匀速直线运动，在工作前后可有变速运动，回程时有急回。
图1.2 推头M运动轨迹1.2原始数据和设计要求设计推瓶机构时的原始数据和要求为：1)瓶子尺寸：大端直径d=80mm,长200mm。
2)推进距离l=600mm。
推瓶机构应使推头M接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后，推头快速返回原位，准备第二个工作循环。
3)按生产率的要求，推程平均速度为v=45mm/s，返回时平均速度为工作行程的3倍。
4)画出机构运动方案简图（机械运动示意图）5)对机械传动系统和执行机构进行尺寸计算 6)机构传动性能良好，结构紧凑，制造方便1.3方案设计凸轮—铰链四杆机构方案如图1.3所示，铰链四杆机构的连杆2上点M走近似于所要求的轨迹，M点的速度由等速转动的凸轮通过构件3的变速转动来控制，由于此方案的曲柄1是从动件，所以要注意过死点的措施，由于推程有600MM，导致凸轮尺寸太大，整个组合所占体积过大。
机械原理课程设计洗瓶机设计
一、设计要求
1、实现对特定规格瓶子的清洗作业。
2、机器能够自动进行运行，在一定时间内，对一定数量的瓶子进行清洗。
3、设计简单，易于制造和维护。
二、功能设计
1、机器结构主要包括进瓶口、出瓶口、清洗喷嘴、水泵、电机等部分。
2、瓶子通过进瓶口进入机器，被清洗喷嘴喷水清洗，然后经过排水口排出。
3、清洗喷嘴设置多处，保证瓶子的每个部位都能得到彻底的清洗。
4、水泵经过加压，确保喷嘴能够对瓶子进行充分的清洗。
5、电机通过连续转动让瓶子不断进入机器，保证清洗作业能够连续完成。
三、结构设计
1、瓶子进入设备后，可自动绕过夹紧器。
2、清洗喷嘴设置在瓶子上下两侧，能够对瓶子进行全面的清洗。
3、整机需要设置底座，确保设备的平稳运行。
四、电气控制
1、设计控制系统，自动完成对水泵、电机的控制。
2、设计检测装置，可检测水压等参数，确保清洗作业能够正常进行。
3、为确保机器能够在整个清洗作业期间稳定运行，需要设置机器故障自动停机保护系统。
五、操作流程
1、将清洗机插入电源，开启电源，打开水源。
2、瓶子从进瓶口进入，经过清洗喷嘴进行清洗，再从出瓶口离开。
3、再次添加瓶子即可连续进行清洗作业。
六、设计经济性分析
1、整个清洗机器设计简单，易于制造和维护。
2、选用成本低、维护简单的水泵、电机等器材，保证整个清洗机的经济性。
3、设计合理的清洗轨迹，保证清洗效果，并通过单位时间内清洗的瓶子数量保证效率。

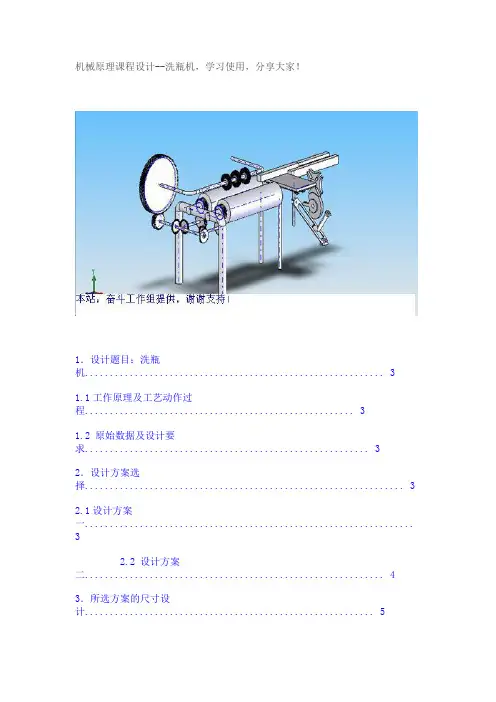

机械原理课程设计--洗瓶机，学习使用，分享大家！1．设计题目：洗瓶机 (3)1.1工作原理及工艺动作过程 (3)1.2 原始数据及设计要求 (3)2．设计方案选择 (3)2.1设计方案一 (3)2.2 设计方案二 (4)3．所选方案的尺寸设计 (5)3．1．1 对于送瓶部分： (5)3．1．2 对于间歇机构 (6)3．1．3 对于轮系 (6)3.2运动循环图 (6)4．所选方案的机构运动运动简图 (7)5. 所选运动方案布置图 (7)5．1 AUTOCAD中作出的构思的方案图 (7)送瓶部分................................................................... . (8)洗瓶部分................................................................... . (8)三维造型图（外层机箱隐藏） (9)上视图................................................................... .. (10)6. 爆炸视图 (10)7．机构的运动学分析 (11)7．1 推瓶部分的速度，加速度分析 (11)7．2 推瓶部分摆杆的输出速度，加速度分析 (11)7．3 推瓶部分的曲柄的速度，加速度分析 (12)8. 小组总结 (12)9. 参考资料 (13)1．设计题目：洗瓶机1.1工作原理及工艺动作过程为了清洗圆形瓶子外面，需将瓶子推人同向转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就将瓶子洗净。
它的主要动作：将到位的瓶子沿着导辊推动，瓶子推动过程利用导辊转动将瓶子旋转以及将刷子转动。
1.2 原始数据及设计要求1）瓶子尺寸。
大端直径d=80 mm，长2OOmm。
2）推进距离l=600mm，推瓶机构应使推头以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。
一种简易洗瓶机构摘要：由于工业生产和社会生活的需要，大量的玻璃瓶、塑料. 瓶需要进行回收清洗后再利用，节省了大量制瓶洗所需要的费用同时也提高了工业生产的生产效率。
然而就在此时也出现了回收后再清洗的问题。
产品盛载是车间的最后--道关键工序，因此玻璃瓶的供应速度也就决定了总的生产效率的高低。
从而产生了对洗瓶机设备的研究与改进工作。
随着啤酒市场不断地发展变化，酒瓶种类、标纸和粘接剂品种不断增加，特别是现在的头标铝箔纸的出现，给洗瓶设备和工艺提出了新的更高的要求在长期使用多种洗瓶机的过程中。
为了适应现在啤酒回收瓶的洗涤要求，我们同该洗瓶机的制造厂家进行了广泛地讨论和研究，对洗瓶机适时地进行了一系列的技术改进。
关键词：原动机；曲柄滑块机构；蜗轮蜗杆机构；齿轮机构引言：洗瓶机器设备的出现并且运用到实际生产中，改变了人工刷洗的传统工艺，实现了自动化生产方式，达到了减少劳动力、节约费用、提高工作效率、增加企业经济效益之目的。
并且得到了广大用户的支持和好评，而且使得化、制药、食品等行业的生产率产生了质的飞跃。
同时，此机构还能作为模板，改进制成洗碗机等。
结构设计：原动机的选择：原动机是机械系统的驱动部分，按能量转换性质的不同分为第-类原动机和第二类原动机。
其中第一类原动机分为:蒸汽机、柴油机、汽油机、水轮机、燃气轮机; 第二类原动机分为:电动机、液动机(液压马达)、气动机(气动马达)。
在这里选择运用最广泛的电动机为原动机,带动其他构件运动,实现其功能。
因而本自动订书机电能转化为机械能。
因为其成本低、运转费用少、维护要求较少、功率适用范围广等优点。
1.曲柄滑块机构曲柄滑块机构是指用曲柄和滑块来实现转动和移动相互转换的平面连杆机构。
曲柄滑块机构中与机架构成移动副的构件为滑块，通过转动副联接曲柄和滑块的构件为连杆。
曲柄滑块机构广泛应用于往复活塞式发动机、压缩机、冲床等的主机构中，把往复移动转换为不整周或整周的回转运动；压缩机、冲床以曲柄为主动件，把整周转动转换为往复移动。
湖南工业大学课程设计资料袋机械工程学院学院（系、部）2011 ~ 2012 学年第 2 学期课程名称机械原理课程设计指导教师职称学生姓名专业班级学号题目洗瓶机成绩起止日期2012 年5月28 日～2012 年6月2 日目录清单机械原理设计说明书洗瓶机起止日期：2012 年5月28 日至2012 年 6 月 2 日学生姓名班级学号成绩指导教师机械工程学院（部）2012年5 月29 日目录设计任务书 (2)1.工作原理和工艺动作分解 (3)2根据工艺动作和协调要求拟定运动循环图 (3)3.执行机构选型……………………………………4.机械运动方案的选择和评定……………………………5.机械传动系统的速比变速机构………………………6.机构运动简图……………………………………………7. 洗瓶机构的尺度设计………………………………8,洗瓶机构速度与加速度分析（分析一个位置）……..9.参考资料………………………………………………….10.设计总结…………………………………………………湖南工业大学课程设计任务书2011 —2012 学年第2 学期机械工程学院（系、部）专业班级课程名称：机械原理课程设计设计题目：洗瓶机完成期限：自2012 年 5 月28 日至2012 年 6 月 2 日共 1 周内容及任务一、设计的任务与主要技术参数将瓶子推入同时转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就可以将瓶子刷干净。
其工艺过程是：(1) 将到位的瓶子沿着导辊推动；(2) 瓶子推动过程利用导辊转动将瓶子转动；(3) 作为清洗工具的刷子的转动；其余设计参数是：（1）瓶子尺寸大端直径d=80mm , 长l=200mm ；（2）推进距离L=600mm ；推瓶机构应使推头以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。
（3）按生产率的要求，退成平均速度v=45mm/s，返回时的平均速度为工作形成平均速度的3倍。
（4）、电动机转速为1440 r/min。
（5）、急回系数3。
二、设计工作量要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运动循环图，进行执行机构选型，构思该机械运动方案，并进行的选择和评定，确定机械运动的总体方案，根据任务书中的技术参数，确定该机械传动系统的速比，作出机构运动简图，对相关执行机构的具体尺度进行分析与设计。
要求有设计说明书一份，相关图纸一至两张。
进度安排起止日期工作内容5.28-5.29 构思该机械运动方案5.30.-5.31 运动分析及作图6.2 整理说明书参考资料［1］朱理．机械原理［Ｍ］．北京：高等教育出版社，2008：15-200［2］邹慧君．机械原理课程设计［Ｍ］．北京：高等教育出版社，2009：15-250 指导教师：刘扬2012 年4 月26 日第1章工艺动作分解和工作原理1、根据任务书的要求，该机械的应有的工艺过程及运动形式为：(1)需将瓶子推入导辊上，推头的运动轨迹如图1-1所示。
图1-1 推瓶机构的推头轨迹图(2) 导辊的转动带动瓶的转动，其运动简图如图1-2所示。
图1-2导辊的转动带动瓶的转动(3) 刷子的转动。
其转动形式大致如图1-3所示。
图1-3刷子的转动第2章.根据工艺动作和协调要求拟定运动循环图拟定运动循环图的目的是确定各机构执行构件动作的先后顺序、相位，以利于设计、装配和调试。
3 推头的设计要求，推头在长为600mm的工作行程中，作速度为45mm/s的匀速直线运动，在工作段前后有平均速度为135mm/s 的变速运动，回程时具有k=3的急回特性。
凸轮机构的运动循环图如图2-1所示。
凸轮1基圆半径300MM 滚子半径40MM 升程600MM 最大压力角57.1467°位移图速度图加速度图位移、速度、加速度线图图2-1 凸轮机构运动的循环图第3章.执行机构选型由上述分析可知，洗瓶机机构有三个运动：一为实现推动瓶子到导辊机构上的推瓶机构，二为实现清洗瓶子的刷子的旋转机构；三是实现带动瓶子旋转的导辊机构。
此外，当各机构按运动循环图确定的相位关系安装以后应能作适当的调整，故在机构之间还需设置能调整相位的环节(也可能是机构)。
主加压机构设计过程：实现推瓶机构的基本运动功能：1)推头的行程是600mm，速度是45mm/s。
所以推程的时间就是13.3s，回程的速度是推程速度的3倍，就是135mm/s，时间就是4.4s。
以电动机作为原动力，则推瓶机构应有运动缩小的功能2)因推瓶是往复运动，故机构要有运动交替的功能3)原动机的输出运动是转动，推头的运动是直移运动，所以机构要有运动转换的功能取上述三种必须具备的功能来组成机构方案。
若每一功能仅由一类基本机构来实现，如图3-1所示，可组合成3*3*3＝27种方案。
图3-1压片机的功能-技术矩阵图按给定的条件，尽量使机构简单等等要求来选择方案。
选出如下图3-2所示的三种方案作为评选方案。
方案一摇杆机构方案二连杆机构方案三凸轮－铰链四杆机构图3-2推瓶机构的方案构思图第4章.机械运动方案的选择和评定图3-2所示的推瓶运动机构方案中的优缺点方案一：方案一的结构简单，成本低。
但组合机构行程过长，生产效率较低不能满足要求。
方案二：结构合理但运动轨迹不能满足要求，而且计算量要求过于复杂，精确度不高。
方案三：（最终采纳方案）凸轮设计合理，行程满足设计要求，生产效率满足，偏差小，故采纳此设计方案。
也只有方案三采用了凸轮机构。
按照设计要求，每分钟要求清洗三个瓶子，所以在凸轮机构中分配轴2的转速为3r/min，选取额定转速为1440r/min的电动机，总传动比I总=1440/3=480r/min，传动系统采用3级减速机构，第一级为蜗轮蜗杆，选取传动比为80.第二级为齿轮减速，传动比为3.第三级为锥齿轮传动，传动比为2。
选取齿轮m=4，Z1=23=Z3.Z2=29=Z4第5章.机械传动系统的速比和变速机构总传动比计算：I总=1440/3=480r/min（5-1）第一级为蜗轮蜗杆，选取传动比为80.第二级为齿轮减速，传动比为3.第三级为锥齿轮传动，传动比为2。
机构运动简图如图5-1所示：传动机构图第6章.洗瓶机的机构运动简图综合本组党飞、林尚旗同学的机构选型，做出洗瓶机的总体机构运动简图，如图6-1所示图6-1洗瓶机的总体机构运动简图首先动力从电动机输出，因为需要的速度不是很高，所以要经过减速箱减速，再经过带传动传给齿轮1，齿轮一又传给齿轮2带动轴旋转。
导辊传动：由齿轮3带动齿轮4使外面一根导辊转动；再由齿轮4带动齿轮5，齿轮5 又带动齿轮6使里面那根导辊转动。
因为齿轮4和齿轮6大小一样，齿轮5主要是保证两导辊转向一致，这样既保证速度一样，也保证了旋转方向一样。
进瓶机构传动：进瓶机构借助齿轮4带动齿轮7，又由齿轮7带动的轴旋转，再由轴带动蜗轮蜗杆B，然后蜗轮蜗杆B带动齿轮9，再由齿轮9带动间歇机构槽轮完成瓶子的输进。
洗瓶机构传动：洗瓶机构是通过齿轮6带动齿轮8，齿轮8带动轴转动，再由轴带动蜗轮蜗杆C，然后再通过蜗轮10传给齿轮13，而齿轮13通过左右各一个小齿轮（齿轮12和齿轮14）传给同尺寸的齿轮11和齿轮15，这样也保证了它们三个齿轮（齿轮11、齿轮13和齿轮15）转向、转速相同。
三个齿轮又把动力传给刷子，通过三个外刷子的旋转来清洗瓶子的外表面。
推瓶机构传动：由蜗轮蜗杆A带动齿轮16，再由齿轮16传给凸轮的齿轮，再由凸轮的齿轮带动凸轮--铰链四杆机构来实现推瓶机构往复运动。
第7章机构的尺度设计（同组的×××、同学做送料机构、下冲头机构运动）假设已知曲柄滑块机构的运动规律s—ϕ2(图a)，图b所示为该机构正处于滑快速度接近于零的位置曲柄摇杆机构的运动规律ψ1－ϕ1：如图c实线所示，而图d所示为该机构摇杆O A’A’正处于速度为零的位置。
若将图b．d所示的两个机构就在图示位置串联，则串联以后构件O A A和O A’A’成为一个构件(图e)，因此，第一个机构中的ϕ1和第二个机构中的ϕ2有如下关系:式中ϕo为一常数图7-1主加压机构设计原理图所以若将图c的坐标ϕ1用ϕ2表示则相当于曲线平移了一个距离ϕ0(如虚线所示)。
当s—ϕ2和ψ1—ϕ2如图b、c所示安排时，则沿图中箭头所示走向从ψ1’得ϕ2’，由ϕ2’得s’，而从此ψ1’、s’得到ψ1-s曲线上的一点，依此可得出一条ψ1-s曲线。
从图a、c的局部放大图f中可知，在ψ1由b—c —0-a的区域内(转角约70°)，滑块的位移s约在接近零的一个很小的范围(约o．37mm)内运动，依靠运动副的间隙，可近似认为这时滑块是停歇的。
由此看来，若使s—ϕ2曲线上s为零的附近的一段曲线交化比较平缓，ψ1—ϕI曲线在ψ1的最小值附近的曲线也比较平缓的话，滑块近似停歇所占的ψ1角就比较大；又为了使构件A’B’受力小些，同时也使机构能得到比较合理的布置，可将曲柄摇扦机构OA ’A’B’OB’整个绕OA’逆时针向转一个角度ϕ0，如图g所示，这并不影响机构的运动性能，反而改善了构件A’B’的受力条件。
根据上述分析该机构可按如下步骤设计：(1)确定曲柄滑块机构尺寸。
根据曲柄滑块机构特性(图7-2a)，λ＝l／r 愈小，在s＝0处的位移变化愈大，所以应选较大的λ；但λ愈大，从s＝0～90、l00mm的位移所需曲柄的转角θ也愈大；又因为曲柄是与曲柄摇杆机构中的摇杆串接的，而摇扦的转角应小于180，且希望取小一些为好。
所以，应取一个合适的曲柄长度和λ值，满足滑决有90—100mm的行程而曲柄转角则在30°左右同时在ϕ2＝178°～182°的范围内沿块位移不大于o．4mm或更小(可近似看作滑块停歇)。
图7-2曲柄滑块机构和曲柄摇杆机构特性故取λ＝1，按ϕ2＝178°～182°的范围内沿块位移不大于o．4mm，计算得：L<0.4/((1-cos2)*2)=328mm （7-1）满足滑决有90—100mm的行程而曲柄转角则在30°左右，取L＝320，得320*2（1-cosϕ2）>100，ϕ2=32.5°图7-2 主加压机构尺寸计算原理图(2)确定曲柄摇扦机构尺寸。
如图7-2所示，在压片位置，机构应有较好的传动角。
所以，当摇杆在O A A位置时，曲柄摇杆机构的连杆AB’与O A A的夹角应接近90°。
此时，O B’若选在AB’的延长线上，则受力最小。
故在此线上选一适当位置作O B’。
具体选定O B’的位置时，可再考虑急回特性的要求，或摇杆速度接近零的区域中位移变化比较平缓的要求。
