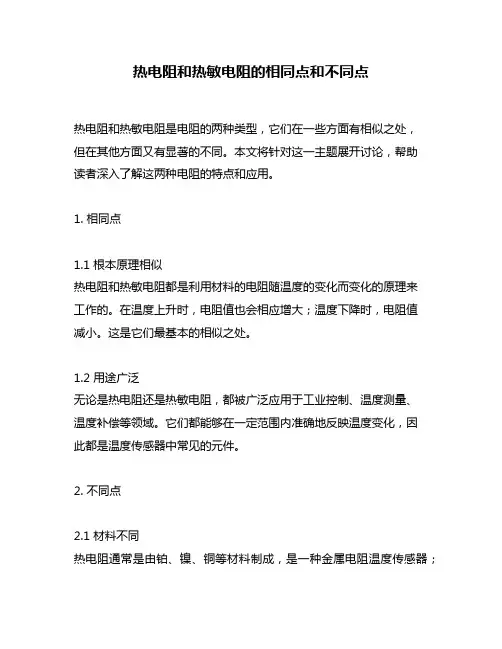

温度检测—热电阻和热敏电阻

热电阻和热敏电阻的相同点和不同点热电阻和热敏电阻是电阻的两种类型，它们在一些方面有相似之处，但在其他方面又有显著的不同。

本文将针对这一主题展开讨论，帮助读者深入了解这两种电阻的特点和应用。

1. 相同点1.1 根本原理相似热电阻和热敏电阻都是利用材料的电阻随温度的变化而变化的原理来工作的。

在温度上升时，电阻值也会相应增大；温度下降时，电阻值减小。

这是它们最基本的相似之处。

1.2 用途广泛无论是热电阻还是热敏电阻，都被广泛应用于工业控制、温度测量、温度补偿等领域。

它们都能够在一定范围内准确地反映温度变化，因此都是温度传感器中常见的元件。

2. 不同点2.1 材料不同热电阻通常是由铂、镍、铜等材料制成，是一种金属电阻温度传感器；而热敏电阻则是利用半导体材料的温度特性来工作的，如氧化锌、氧化铅等。

从材料上来说，它们有着明显的差异。

2.2 灵敏度不同热敏电阻对温度的敏感度较高，通常可以在较小的温度范围内提供较高的精度，而热电阻则在这一点上稍显不足。

这也使得热敏电阻在一些对温度感应要求较高的场合中更为适用。

3. 个人观点在实际应用中，选择使用热电阻还是热敏电阻，需要根据具体的场合和要求来综合考虑。

通常情况下，如果需要在较宽温度范围内工作，且对精度要求不是特别高的话，热电阻是一个不错的选择；而在对温度变化要求较为敏感、且工作温度较窄的情况下，热敏电阻可能更适合一些。

总结起来，热电阻和热敏电阻虽然在原理上有相似之处，但在材料、工作范围和精度上存在较大的差异。

在具体应用时，需要充分了解它们的特点和优缺点，以便做出正确的选择。

热电阻和热敏电阻是电阻的两种类型，它们在温度测量和温度补偿等领域有着重要的应用。

虽然它们在某些方面有相似之处，但在其他方面又有显著的不同。

本文将深入讨论这两种电阻的特点和应用，并对它们的原理、材料、工作范围以及精度等方面进行更详细的比较和分析。

热电阻和热敏电阻之间最基本的相似之处在于它们都是利用材料的电阻随温度的变化而变化的原理来工作的。

各种温度传感器分类及其原理温度传感器是一种集成电路或器件，用于测量环境或物体的温度。

根据其工作原理和分类，常见的温度传感器包括热敏电阻、热电偶、热电阻、红外线传感器以及半导体温度传感器等。

1. 热敏电阻（Thermistor）热敏电阻是一种元件，其电阻值随温度的变化而变化。

根据电阻与温度之间的关系，热敏电阻分为两种类型：负温度系数（NTC）热敏电阻和正温度系数（PTC）热敏电阻。

NTC热敏电阻的电阻值随温度的升高而下降，常用于测量环境温度。

PTC热敏电阻的电阻值随温度的升高而增加，常用于过载保护和温度控制。

2. 热电偶（Thermocouple）热电偶是由两种不同金属线组成的开路回路。

当热电偶的两个接头处于不同温度下时，会产生温差电势。

该电势与两个接头之间的温差成正比。

通过测量温差电势，可以计算出温度值。

热电偶具有广泛的测温范围和较高的准确性，因此被广泛应用于工业领域。

3.热电阻（RTD）热电阻是一种利用材料的电阻与温度之间的关系来测量温度的传感器。

常见的热电阻材料是铂（Pt），因为铂的电阻与温度之间的关系比较稳定和预测性好。

热电阻的工作原理是利用热电阻材料的电阻随温度的变化而变化，通过测量电阻值来计算温度。

4. 红外线传感器（Infrared Sensor）红外线传感器是利用物体释放的热辐射来测量温度的传感器。

红外线传感器可以通过测量物体辐射的红外线能量来计算出物体的温度。

红外线传感器常用于非接触式测温，特别适用于测量高温、移动对象或远距离测温。

5. 半导体温度传感器（Semiconductor Temperature Sensor）半导体温度传感器是利用半导体材料的电特性随温度变化而变化的传感器。

根据不同的半导体材料和工作原理，半导体温度传感器可以分为基于PN结的温度传感器（比如二极管温度传感器）、基于电压输出的温度传感器（比如温度传感器芯片）以及基于电流输出的温度传感器（比如恒流源温度传感器）等。

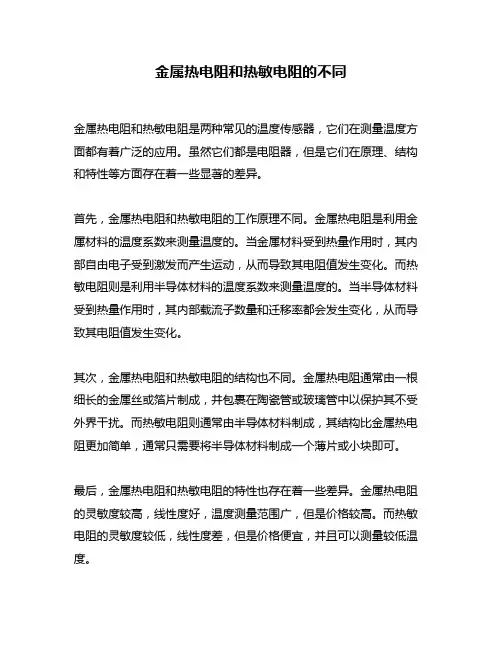

金属热电阻和热敏电阻的不同
金属热电阻和热敏电阻是两种常见的温度传感器，它们在测量温度方面都有着广泛的应用。

虽然它们都是电阻器，但是它们在原理、结构和特性等方面存在着一些显著的差异。

首先，金属热电阻和热敏电阻的工作原理不同。

金属热电阻是利用金属材料的温度系数来测量温度的。

当金属材料受到热量作用时，其内部自由电子受到激发而产生运动，从而导致其电阻值发生变化。

而热敏电阻则是利用半导体材料的温度系数来测量温度的。

当半导体材料受到热量作用时，其内部载流子数量和迁移率都会发生变化，从而导致其电阻值发生变化。

其次，金属热电阻和热敏电阻的结构也不同。

金属热电阻通常由一根细长的金属丝或箔片制成，并包裹在陶瓷管或玻璃管中以保护其不受外界干扰。

而热敏电阻则通常由半导体材料制成，其结构比金属热电阻更加简单，通常只需要将半导体材料制成一个薄片或小块即可。

最后，金属热电阻和热敏电阻的特性也存在着一些差异。

金属热电阻的灵敏度较高，线性度好，温度测量范围广，但是价格较高。

而热敏电阻的灵敏度较低，线性度差，但是价格便宜，并且可以测量较低温度。

综上所述，金属热电阻和热敏电阻虽然都是用于测量温度的电阻器，但是它们在工作原理、结构和特性等方面存在着一些显著的差异。

在选择使用哪种温度传感器时需要根据具体应用场景进行选择。

热电阻温度测量原理
热电阻温度测量原理是基于热电效应的原理进行的。

热电效应是指当两种不同金属连接形成闭合回路时，如果两个连接点的温度不同，会产生电势差。

热电阻温度测量利用了这个原理，将热敏电阻（PT100）作为测温元件。

热电阻的工作原理是通过测量电阻随温度变化的关系来确定温度。

PT100是一种白金电阻，其电阻值随温度的变化服从国际标准的“Pt100”温度-电阻转换关系。

该关系表明，当温度升高时，PT100的电阻值也会增加。

这种关系是稳定和可重复的，使得PT100成为常用的热敏电阻元件。

具体的测量方法是将PT100连接到电路中，形成一个闭合电路。

当电路中有电流通过时，根据热电效应，PT100的两个端点会产生一个电势差。

这个电势差可以通过测量电路中的电压来确定。

由于PT100的电阻值与温度成正比关系，根据测得的电势差和PT100的温度-电阻转换关系，就可以准确地确定温度。

为了提高测量的精确度，常常采用一些校准方法，例如使用冰点温度或沸点温度来进行校准。

这样可以确保测量结果的准确性。

总的来说，热电阻温度测量原理是基于热电效应的原理，通过测量电势差和温度-电阻转换关系来确定温度。

热敏电阻
PT100作为测温元件，可以提供稳定和可靠的温度测量结果。

电阻式温度传感器电阻式传感器广泛应用于测量-200～960℃范围内的温度。

它是利用导体或半导体的电阻率随温度变化而变化原理而工作的，用仪表测量出电阻的变化，从而得到与电阻值相对应的温度值。

电阻式传感器按照其制造材料分可分为：金属（铂和铜）热电阻及半导体热电阻(热敏电阻)两大类。

一、 常用的金属热电阻金属热电阻传感器一般称作热电阻传感器，是利用金属导体的电阻值随温度的升高而增大的原理进行测温的。

温度是分子平均动能的标志，当温度升高，金属晶格的动能增加，从而导致振动加剧，使自由电子通过金属内部时阻碍增加，金属导电能力下降，即电阻增加。

通过测量导体的电阻变化情况就可以得到温度变化情况。

最基本的热电阻传感器由热电阻、连接导线及显示仪表组成，如图7-1所示。

主要制造材料是铂和铜。

测量温度范围-220～+850℃。

在特殊情况下，低温可测量至1K （-272℃），高温可测量至1000℃。

1、铂热电阻铂热电阻是目前公认的制造热电阻最好的材料，它性能稳定，重复性好，长时间稳定的复现性可达10-4 K ，是目前测温复现性最好的一种温度计。

同时其测量精度高。

在氧化性介质中、甚至在高温下，其物理、化学性能都很稳定，其阻值与温度之间几乎成线性变化。

但其在还原性介质中，特别是高温易从氧化物中还原出来的气体所污染，改变它的电阻与温度关系，此外其电阻温度系数小，价格较高。

因此，主要作为标准电阻温度计和高精度温度测量。

铂电阻的精度与铂的提纯程度有关，因此铂电阻的纯度是以W （100）表示：100)100(R R W =（6-1） W （100）越高，表示铂丝纯度越高。

国际实用温标规定，作为基准器的铂电阻，W （100）≥1.3925。

目前技术水平已达到W （100）＝1.3930，工业用铂电阻的纯度W （100）为1.387～1.390。

中国常用的铂电阻有两种，分度号分别为Pt50和Pt100。

即在0℃时电阻分别为50Ω和100Ω。

热电偶和热电阻、热敏电阻的区别热电偶热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。

其优点是：①测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。

常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

③构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。

当导体A 和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。

3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。

温度传感器分类与特点1.热电阻温度传感器（RTD）：热电阻温度传感器是一种基于电阻值随温度变化的原理工作的传感器。

常见的热电阻材料有铂（Pt100、Pt1000）、镍（Ni100、Ni1000）等。

热电阻温度传感器具有较高的精度、较宽的测量范围和较好的线性特性。

但是，它们的响应时间较慢，对环境干扰较为敏感。

2.热敏电阻温度传感器（NTC）：热敏电阻温度传感器是一种采用热敏电阻材料工作的传感器，其电阻值随温度变化。

常见的热敏电阻材料有氧化锡（SnO2）、氧化镁（MgO）等。

热敏电阻温度传感器具有较高的灵敏度和较低的成本，适用于大量应用场合。

但是，由于其非线性特性，需要进行校准和补偿，测量精度相对较低。

3.热电偶温度传感器：热电偶温度传感器是基于两种不同金属的电动势随温度变化的原理工作的传感器。

常见的热电偶有铜-铜镍（Type T）、铁-铜镍（Type J）等。

热电偶温度传感器具有较大的测量范围、良好的线性特性和较快的响应速度。

但是，由于热电偶两端的接触材料不同，容易受到外界电磁干扰的影响。

4.热电堆温度传感器：热电堆温度传感器是一种由多个热电偶组成的传感器，用于测量较高温度下的温度变化。

热电堆温度传感器具有较高的测量精度和较大的温度范围，适用于高温环境。

但是，由于需要多个热电偶的组合，造成了较高的成本。

5.红外温度传感器：红外温度传感器是一种基于物体放射出的红外线辐射功率与其温度成正比的原理工作的传感器。

红外温度传感器具有非接触式测量、快速响应和长测量距离等特点。

但是，其测量精度受到环境因素的影响较大，同时需要针对不同物体进行校准。

总的来说，不同类型的温度传感器各具特点，适用于不同的应用场合。

选择合适的温度传感器需要根据测量范围、精度要求、响应速度以及环境干扰等因素综合考虑。

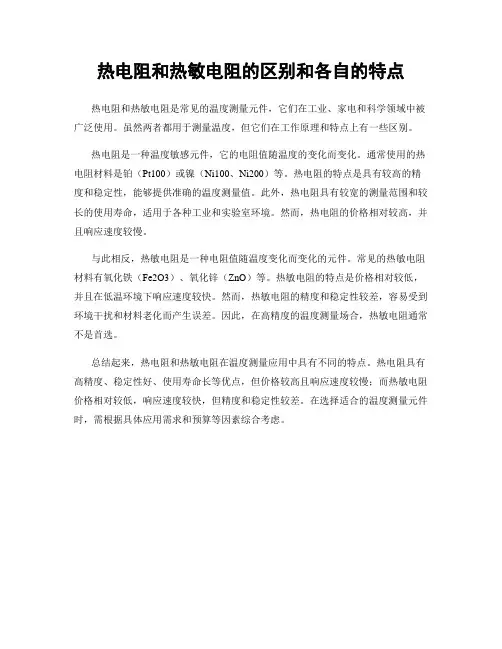

热电阻和热敏电阻的区别和各自的特点
热电阻和热敏电阻是常见的温度测量元件，它们在工业、家电和科学领域中被广泛使用。

虽然两者都用于测量温度，但它们在工作原理和特点上有一些区别。

热电阻是一种温度敏感元件，它的电阻值随温度的变化而变化。

通常使用的热电阻材料是铂（Pt100）或镍（Ni100、Ni200）等。

热电阻的特点是具有较高的精度和稳定性，能够提供准确的温度测量值。

此外，热电阻具有较宽的测量范围和较长的使用寿命，适用于各种工业和实验室环境。

然而，热电阻的价格相对较高，并且响应速度较慢。

与此相反，热敏电阻是一种电阻值随温度变化而变化的元件。

常见的热敏电阻材料有氧化铁（Fe2O3）、氧化锌（ZnO）等。

热敏电阻的特点是价格相对较低，并且在低温环境下响应速度较快。

然而，热敏电阻的精度和稳定性较差，容易受到环境干扰和材料老化而产生误差。

因此，在高精度的温度测量场合，热敏电阻通常不是首选。

总结起来，热电阻和热敏电阻在温度测量应用中具有不同的特点。

热电阻具有高精度、稳定性好、使用寿命长等优点，但价格较高且响应速度较慢；而热敏电阻价格相对较低，响应速度较快，但精度和稳定性较差。

在选择适合的温度测量元件时，需根据具体应用需求和预算等因素综合考虑。

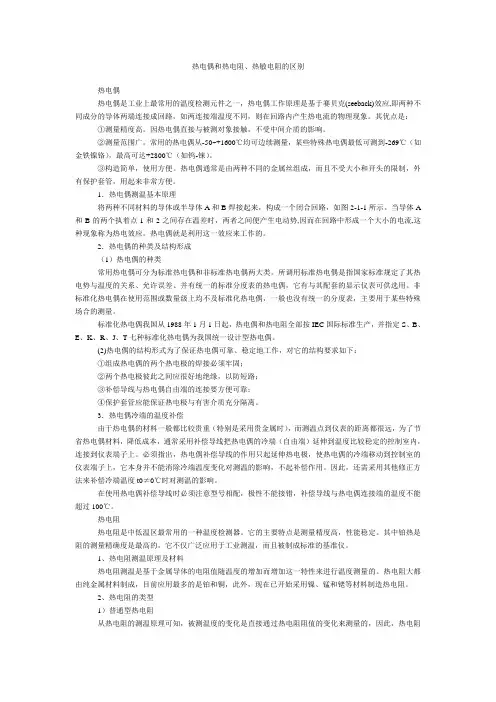

热电偶和热‎电阻、热敏电阻的‎区别热电偶热电偶是工‎业上最常用‎的温度检测‎元件之一，热电偶工作‎原理是基于‎赛贝克(seeba‎ck)效应,即两种不同‎成分的导体‎两端连接成‎回路，如两连接端‎温度不同，则在回路内‎产生热电流‎的物理现象‎。

其优点是：①测量精度高‎。

因热电偶直‎接与被测对‎象接触，不受中间介‎质的影响。

②测量范围广‎。

常用的热电‎偶从-50~+1600℃均可边续测‎量，某些特殊热‎电偶最低可‎测到-269℃（如金铁镍铬‎），最高可达+2800℃（如钨-铼）。

③构造简单，使用方便。

热电偶通常‎是由两种不‎同的金属丝‎组成，而且不受大‎小和开头的‎限制，外有保护套‎管，用起来非常‎方便。

1．热电偶测温‎基本原理将两种不同‎材料的导体‎或半导体A‎和B焊接起‎来，构成一个闭‎合回路，如图2-1-1所示。

当导体A和‎B的两个执‎着点1和2‎之间存在温‎差时，两者之间便‎产生电动势‎,因而在回路‎中形成一个‎大小的电流‎,这种现象称‎为热电效应‎。

热电偶就是‎利用这一效‎应来工作的‎。

2．热电偶的种‎类及结构形‎成（1）热电偶的种‎类常用热电偶‎可分为标准‎热电偶和非‎标准热电偶‎两大类。

所调用标准‎热电偶是指‎国家标准规‎定了其热电‎势与温度的‎关系、允许误差、并有统一的‎标准分度表‎的热电偶，它有与其配‎套的显示仪‎表可供选用‎。

非标准化热‎电偶在使用‎范围或数量‎级上均不及‎标准化热电‎偶，一般也没有‎统一的分度‎表，主要用于某‎些特殊场合‎的测量。

标准化热电‎偶我国从1‎988年1‎月1日起，热电偶和热‎电阻全部按‎IEC国际‎标准生产，并指定S、B、E、K、R、J、T七种标准‎化热电偶为‎我国统一设‎计型热电偶‎。

(2)热电偶的结‎构形式为了‎保证热电偶‎可靠、稳定地工作‎，对它的结构‎要求如下：①组成热电偶‎的两个热电‎极的焊接必‎须牢固；②两个热电极‎彼此之间应‎很好地绝缘‎，以防短路；③补偿导线与‎热电偶自由‎端的连接要‎方便可靠；④保护套管应‎能保证热电‎极与有害介‎质充分隔离‎。

温度传感器工作原理
温度传感器是一种能够测量周围环境温度的设备。

它主要通过感知物体的热量来测量温度，工作原理基于热电效应、热电阻效应、半导体温度特性等。

以下是几种常见的温度传感器工作原理：
1. 热电效应：根据热电效应原理，当两种不同金属的接触点处于不同温度时，会产生电势差。

热电温度传感器即利用这一原理，采用两种不同金属材料组合，当传感头受热时，产生的电势差即可用来测量温度。

2. 热电阻效应：根据热电阻效应原理，电阻的值随温度变化而变化。

热电阻温度传感器常使用铂金属作为感测元件，当温度变化时，铂电阻的电阻值也会相应变化。

通过测量电阻值的变化，可以获得环境的温度信息。

3. 热敏电阻：热敏电阻是一种温度敏感的电阻器，其电阻值随温度变化而变化。

常见的热敏电阻有负温度系数热敏电阻（NTC）和正温度系数热敏电阻（PTC）。

测量电阻的变化，
就可以得到环境的温度。

4. 半导体温度特性：半导体温度传感器基于半导体材料的特性，在半导体材料中引入控制电流，在不同温度下，通过测量电流的改变来实现温度的测量。

这种传感器通常体积小、响应速度快。

温度传感器工作原理的基本思想都是通过感知物体的热量来间
接测量温度。

传感器根据不同的原理、材料和工作方式有所不同，但都在测量温度方面发挥着重要作用。

测温元件原理
测温元件即用于测量温度的装置或传感器，常见的测温元件有热敏电阻、热电阻、热电偶等。

这些元件利用材料在温度变化下产生的物理性质变化来测量温度。

热敏电阻是一种将温度变化转化为电阻变化的元件。

它由热敏材料制成，具有温度敏感性，即随着温度的升高或降低，其电阻值会发生相应的变化。

常用的热敏电阻材料有铂、镍、铜等。

热敏电阻的工作原理是基于材料的电阻温度系数与温度的线性关系，通过测量电阻值的变化来推算温度变化。

热电阻也是一种利用材料电阻变化来测量温度的元件，其工作原理和热敏电阻类似。

热电阻常用的材料有铂、镍、铜等，其特点是具有较高的温度系数和较小的非线性误差。

与热敏电阻相比，热电阻的电阻-温度特性通常更加线性，因此在精确度
要求较高的测温场合中常被采用。

热电偶是利用两种不同金属的热电势差随温度变化而产生的原理来测量温度的元件。

热电偶由两种不同金属导线组成，形成一个闭合回路，并将其连接到测温仪器上。

当两个接触点处于不同温度下时，由于不同金属的电导率和热电势差的不同，会在接触点处产生一个电势差。

通过测量这个电势差，可以推算出接触点处的温度。

以上就是常见的测温元件的工作原理。

它们分别利用热敏性、电阻性和热电性等物理特性，将温度变化转化为电阻或电势差的变化，从而实现温度的测量。

不同的测温元件适用于不同的
测温范围和精度要求，选择合适的测温元件对于准确测量温度至关重要。

热电阻和热敏电阻的电路符号热电阻和热敏电阻是测量温度的常用元件。

它们的电路符号被广泛应用于电子电路的设计和图示之中，具有重要的实际意义。

本文将针对热电阻和热敏电阻的电路符号进行详细介绍，让读者更好地了解电路符号的含义和应用。

一、热电阻的电路符号热电阻（Thermistor）是一种基于温度电阻值变化的元件。

一般来说，它的电路符号如下图所示：该符号由一个正方形和两条平行线组成。

正方形代表元件自身，平行线表示温度变化的影响。

其中，上述符号中，平行线有图形大小，颜色和长度区分，具体解释如下：1.平行线大小：平行线的大小表示元件感应的温度变化的大小。

即在系统产生温度变化时，平行线的长度会根据变化的温度大小而变化。

2.平行线颜色：平行线的颜色表示元件的类型。

在不同类型的温度元件中使用不同的颜色符号，可以准确地区分温度变化元件的类型。

例如，热电阻符号的平行线是黑色的。

3.平行线长度：平行线的长度可以表示元件测量温度的范围。

线的长度越长，温度范围就越广泛。

二、热敏电阻的电路符号热敏电阻是另一种基于温度电阻值变化的元件。

与热电阻不同，热敏电阻符号的形状与标志使用了不同的符号来表示。

具体的电路符号如下所示：该符号由一个正方形和一个向左上方的箭头组成。

正方形代表元件自身，箭头表示元件的变化方向。

其中，上述符号中，箭头具体表示什么含义呢？1.箭头方向：热敏电阻的箭头方向表示连接电子元件时的引脚的方向。

因此，箭头上下左右方向与其连接方式有关。

2.箭头长度：热敏电阻的箭头长度表示温度变化时电阻值的大小。

箭头越长，随温度变化的大小就越大。

综上所述，热电阻和热敏电阻芯片上的电路符号是基于元件的特点以及芯片芯片的特性来标志的。

对于工程师来说，掌握这些电路符号是电子电路设计的基础。

掌握了这些电路符号以及其所代表的元件的种类和特征，就可以在电路设计、开发和生产等方面有着更加准确和合理的设计和操作。

《热电阻和热敏电阻的相同点和不同点》1.引言在现代科技发展中，热电阻和热敏电阻作为热敏元件广泛应用于温度检测和控制领域。

它们具有相似的作用，但在性能和应用方面又存在着差异。

本文将深入探讨热电阻和热敏电阻的相同点和不同点，帮助读者更全面地了解这两种热敏元件。

2.相同点2.1 原理热电阻和热敏电阻都是利用材料的电阻值随温度变化而发生变化的特性来进行温度检测的。

在温度变化时，两者的电阻值都会相应地发生变化，这是它们共同的原理基础。

2.2 应用领域由于热电阻和热敏电阻都能够对温度变化做出快速响应，因此它们在温度检测和控制领域广泛应用。

在工业控制、家用电器和汽车电子等方面都有它们的身影。

两者都能够准确地反映出环境的温度变化，满足不同领域对温度检测的需求。

3.不同点3.1 材料热电阻通常采用铂、镍或铜等金属作为敏感材料，具有稳定的特性和较大的线性范围。

而热敏电阻则采用氧化锌、氧化镉或多晶硅等半导体材料，具有较大的温度敏感性，但线性范围较窄。

3.2 灵敏度热电阻的灵敏度较低，对温度变化的响应相对较慢，但能够在较宽的温度范围内稳定工作。

而热敏电阻的灵敏度较高，对温度变化的响应较快，但工作温度范围相对较窄。

4.总结通过本文的讨论，我们可以清楚地看到热电阻和热敏电阻在原理、材料和应用上的相同点和不同点。

需要根据具体的使用场景来选择合适的热敏元件，以达到最佳的温度检测和控制效果。

5.个人观点和理解个人认为，热电阻和热敏电阻在现代工业和生活中都发挥着重要作用，它们的差异化特性使得它们可以更好地适应不同的温度检测需求。

未来随着科技的不断发展，相信这两种热敏元件在温度检测和控制领域会有更广阔的应用前景。

结语通过本文的讨论，我们深入探讨了热电阻和热敏电阻的相同点和不同点，希望读者能对这两种热敏元件有更全面的了解。

也希望本文能够为读者在选择和应用热敏元件时提供一定的帮助。

以上就是本文的全部内容，希望对您有所帮助。

热电阻和热敏电阻作为热敏元件，在温度检测和控制领域发挥着重要作用。
