《架空电力线路》

架空电气线路防火间距GB50061—2010《66kV及以下架空电力线路设计规范》3。

0.3 架空电力线路路径的选择应符合下列要求：4 3kV及以上至66kV及以下架空电力线路,不应跨越储存易燃、易爆危险品的仓库区域。

架空电力线路与甲类生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合国家有关法律法规和现行国家标准《建筑设计防火规范》GB50016的有关规定。

5 甲类厂房、库房、易燃材料堆垛、甲、乙类液体储罐、液化石油气储罐、可燃、助燃气体储罐与架空电力线路的最近水平距离不应小于电杆（塔)高度的1。

5倍；丙类液体储罐与电力架空线的最近水平距离不应小于电杆（塔）高度1。

2倍，35kV以上的架空电力线路与储量超过200m3的液化石油气单罐的最近水平距离不应小于40m。

12。

0.16 架空电力线路与铁路、道路、河流、管道、索道及各种架空线路交叉或接近的要求，应符合表12.0.16的规定。

至特殊管道的最小水平距离为最高杆（塔）高。

DL/T5092-1999《110～500kV架空送电线路设计技术规程》16.0.9 送电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃、易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，不应小于杆塔高度的1.5倍.16.0。

10 送电线路与铁路、道路、河流、管道、索道及各种架空线路得道多助叉或接近，应符合表16.0.10的要求。

至特殊管道的最小水平距离为最高杆(塔)高。

GB50160-2008《石油化工企业设计防火规范》4。

1.9 石油化工企业与相邻工厂或高州的防火间距不应小于表4.1.9的规定。

甲、乙类液体罐组（罐外壁)至架空电力线路（中心线）1。

5倍塔杆高度。

甲乙类工艺装置或设施(最外侧设备外缘或建筑物的最外轴线）至架空电力线路(中心线）间距为1.5倍塔杆高度。

注4 丙类可燃液体罐组的防火距离，可按甲、乙类可燃液体罐组的规定减少25%;注5 丙类工艺装置或设施的防火距离,可按甲乙类工艺装置或设施的规定减少25％;（换算得1.15倍塔杆高度）GB50016—2006《建筑设计防火规范》11。

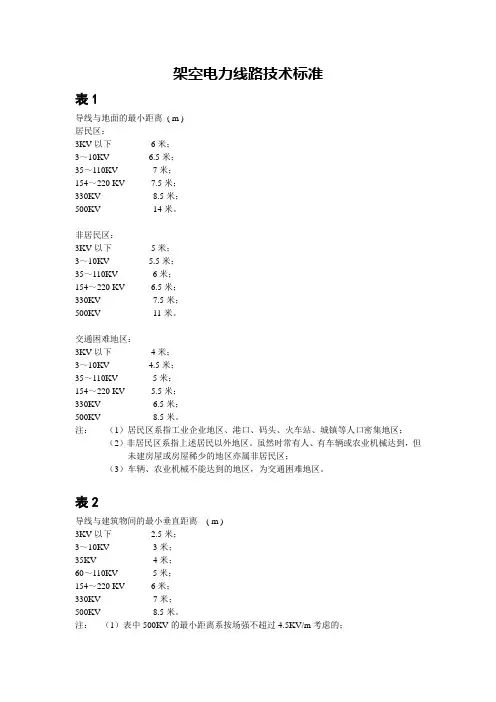

架空电力线路技术标准表1导线与地面的最小距离( m )居民区：3KV以下6米；3～10KV 6.5米；35～110KV 7米；154～220 KV 7.5米；330KV 8.5米；500KV 14米。

非居民区：3KV以下5米；3～10KV 5.5米；35～110KV 6米；154～220 KV 6.5米；330KV 7.5米；500KV 11米。

交通困难地区：3KV以下4米；3～10KV 4.5米；35～110KV 5米；154～220 KV 5.5米；330KV 6.5米；500KV 8.5米。

注：（1）居民区系指工业企业地区、港口、码头、火车站、城镇等人口密集地区；（2）非居民区系指上述居民以外地区。

虽然时常有人、有车辆或农业机械达到，但未建房屋或房屋稀少的地区亦属非居民区；（3）车辆、农业机械不能达到的地区，为交通困难地区。

表2导线与建筑物间的最小垂直距离( m )3KV以下 2.5米；3～10KV 3米；35KV 4米；60～110KV 5米；154～220 KV 6米；330KV 7米；500KV 8.5米。

注：（1）表中500KV的最小距离系按场强不超过4.5KV/m考虑的；（2）在导线最大计算风偏情况下与建筑物的距离，另有要求。

表3边导线与建筑物间的最小距离( m )3KV以下1米；3～10KV 1.5米；35KV 3米；60～110KV 4米；154～220 KV 5米；330KV 6米；500KV 8米。

注：（1）表中500KV的最小距离系按场强不超过7.0KV/m考虑；（2）表中距离，对导线与城市多层建筑线之间的距离系指水平距离，而导线与不在规划范围内的现在建筑之间的距离，系指净空距离。

表5导线与树木间的最小净空距离( m )10KV KV以下3米；35～110KV 3.5米；154～220 KV 4米；330KV 5米；500KV 6米。

表10电力线路与公路交叉接近的安全距离( m )1、至公路路面的垂直距离：3KV以下6米；3～10KV 7米；35～110KV 7米；154～220 KV 8米；330KV 9米；500KV 14米。

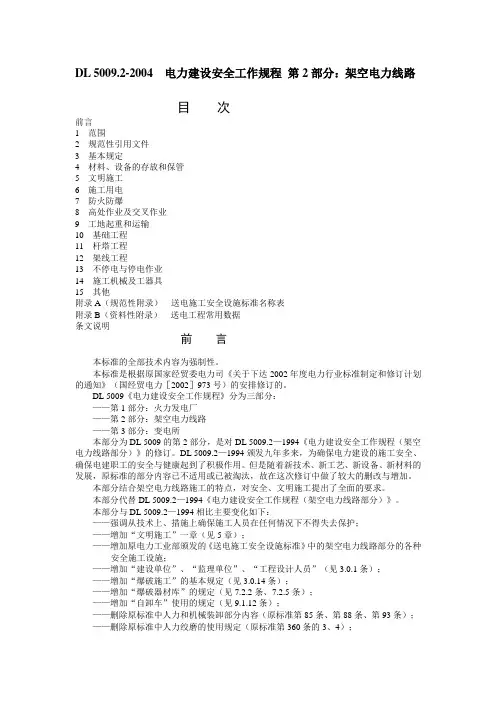

DL 5009.2-2004 电力建设安全工作规程第2部分：架空电力线路目次前言1范围2规范性引用文件3基本规定4材料、设备的存放和保管5文明施工6施工用电7防火防爆8高处作业及交叉作业9工地起重和运输10基础工程11杆塔工程12架线工程13不停电与停电作业14施工机械及工器具15其他附录A（规范性附录）送电施工安全设施标准名称表附录B（资料性附录）送电工程常用数据条文说明前言本标准的全部技术内容为强制性。

本标准是根据原国家经贸委电力司《关于下达2002年度电力行业标准制定和修订计划的通知》（国经贸电力［2002］973号）的安排修订的。

DL 5009《电力建设安全工作规程》分为三部分：——第1部分：火力发电厂——第2部分：架空电力线路——第3部分：变电所本部分为DL 5009的第2部分，是对DL 5009.2—1994《电力建设安全工作规程（架空电力线路部分）》的修订。

DL 5009.2—1994颁发九年多来，为确保电力建设的施工安全、确保电建职工的安全与健康起到了积极作用。

但是随着新技术、新工艺、新设备、新材料的发展，原标准的部分内容已不适用或已被淘汰，故在这次修订中做了较大的删改与增加。

本部分结合架空电力线路施工的特点，对安全、文明施工提出了全面的要求。

本部分代替DL 5009.2—1994《电力建设安全工作规程（架空电力线路部分）》。

本部分与DL 5009.2—1994相比主要变化如下：——强调从技术上、措施上确保施工人员在任何情况下不得失去保护；——增加“文明施工”一章（见5章）；——增加原电力工业部颁发的《送电施工安全设施标准》中的架空电力线路部分的各种安全施工设施；——增加“建设单位”、“监理单位”、“工程设计人员”（见3.0.1条）；——增加“爆破施工”的基本规定（见3.0.14条）；——增加“爆破器材库”的规定（见7.2.2条、7.2.5条）；——增加“自卸车”使用的规定（见9.1.12条）；——删除原标准中人力和机械装卸部分内容（原标准第85条、第88条、第93条）；——删除原标准中人力绞磨的使用规定（原标准第360条的3、4）；——增加“基础工程”的部分规定（见10.1.1、10.1.2、10.1.12、10.1.13、10.2.19、10.3.3、10.3.16、10.4.5、10.5.7条）；——增加“杆塔工程”的部分规定（见11.1.1、11.1.7、11.1.15、11.1.17、11.1.19、11.1.20、11.1.21、11.1.22、11.4.2、11.4.5、11.4.6、11.4.7、11.6.3、11.6.15、11.6.16条）；——增加“架线工程”的部分规定（见12.1.2、12.2条）；——增加“不停电作业与停电作业”的部分规定（见13.1.1、13.1.2、13.4.1、13.4.4、13.4.10条）；——增加“施工机械及工器具”的部分规定（见14.4.12、14.5.6条）；——部分条文的词句修改、顺序变更、位置调整及内容归类和增加。

《架空输电线路运行规程》释文解读一、前言架空输电线路是电力系统中常见的一种输电方式，具有输电效率高、安装维护方便等特点。

而《架空输电线路运行规程》则是对架空输电线路的运行管理进行规范的文件，对于保障电网安全稳定运行具有重要意义。

本文将从多个角度对《架空输电线路运行规程》进行解读，深入探讨其中的内容及其重要性。

二、《架空输电线路运行规程》概述1.1 主要内容《架空输电线路运行规程》是根据国家电力行业标准制定的，主要包括对架空输电线路的建设、运行、维护等方面进行了详细的规定。

其中包括了输电线路的选址、设计、施工、运行、检修、技术管理、安全管理等内容，涉及到电力系统中的多个环节。

1.2 重要性《架空输电线路运行规程》的制定和实施，对于确保电网的安全稳定运行具有重要的意义。

它规范了输电线路在建设和运行中的各项要求和流程，能够有效避免因误操作、设备故障等原因引发的安全事故，保障了电力系统的正常运行。

三、《架空输电线路运行规程》解读2.1 选址与设计在选址和设计方面，《架空输电线路运行规程》对于输电线路的走向、电塔的布设、导线的选择等方面进行了详细规定。

这些规定不仅考虑了输电线路的电气特性，还兼顾了环境、地形等因素，能够确保输电线路的设计合理，并尽可能减少对周围环境的影响。

2.2 施工与运行在施工和运行方面，《架空输电线路运行规程》对于施工程序、设备调试、线路试运行等方面进行了规范。

同时还对运行中的巡视、检修、保护等工作进行了详细的要求，以确保输电线路的安全运行。

2.3 技术管理与安全管理《架空输电线路运行规程》还重点关注了技术管理与安全管理方面的内容。

在技术管理方面，规程对运行中的数据采集、技术监测、设备管理等进行了细致的要求；而在安全管理方面，规程对于输电线路的安全隐患排查、事故处理、应急预案等进行了严格的规定。

四、总结回顾通过对《架空输电线路运行规程》的深入解读，我们可以清晰地了解到规程的内容及其重要性。

电力建设安全工作规程（第二部分：架空电力线路部分）DL 5009.2—目次序言1范围2规范性引用文献3基本规定4材料、设备旳寄存和保管5文明施工6施工用电7防火防爆8高处作业及交叉作业9工地起重和运送10基础工程11杆塔工程12架线工程13不停电与停电作业14施工机械及工器具15其他附录A（规范性附录）送电施工安全设施原则名称表附录B（资料性附录）送电工程常用数据条文阐明前言本原则旳所有技术内容为强制性。

本原则是根据原国家经贸委电力司《有关下达电力行业原则制定和修订计划旳告知》（国经贸电力［］973号）旳安排修订旳。

DL 5009《电力建设安全工作规程》分为三部分：——第1部分：火力发电厂——第2部分：架空电力线路——第3部分：变电所本部分为DL 5009旳第2部分，是对DL 5009.2—1994《电力建设安全工作规程（架空电力线路部分）》旳修订。

DL 5009.2—1994颁发九年多来，为保证电力建设旳施工安全、保证电建职工旳安全与健康起到了积极作用。

不过伴随新技术、新工艺、新设备、新材料旳发展，原原则旳部分内容已不合用或已被淘汰，故在这次修订中做了较大旳删改与增长。

本部分结合架空电力线路施工旳特点，对安全、文明施工提出了全面旳规定。

本部分替代DL 5009.2—1994《电力建设安全工作规程（架空电力线路部分）》。

本部分与DL 5009.2—1994相比重要变化如下：——强调从技术上、措施上保证施工人员在任何状况下不得失去保护；——增长“文明施工”一章（见5章）；——增长原电力工业部颁发旳《送电施工安全设施原则》中旳架空电力线路部分旳多种安全施工设施；——增长“建设单位”、“监理单位”、“工程设计人员”（见3.0.1条）；——增长“爆破施工”旳基本规定（见3.0.14条）；——增长“爆破器材库”旳规定（见7.2.2条、7.2.5条）；——增长“自卸车”使用旳规定（见9.1.12条）；——删除原原则中人力和机械装卸部分内容（原原则第85条、第88条、第93条）；——删除原原则中人力绞磨旳使用规定（原原则第360条旳3、4）；——增长“基础工程”旳部分规定（见10.1.1、10.1.2、10.1.12、10.1.13、10.2.19、10.3.3、10.3.16、10.4.5、10.5.7条）；——增长“杆塔工程”旳部分规定（见11.1.1、11.1.7、11.1.15、11.1.17、11.1.19、11.1.20、11.1.21、11.1.22、11.4.2、11.4.5、11.4.6、11.4.7、11.6.3、11.6.15、11.6.16条）；——增长“架线工程”旳部分规定（见12.1.2、12.2条）；——增长“不停电作业与停电作业”旳部分规定（见13.1.1、13.1.2、13.4.1、13.4.4、13.4.10条）；——增长“施工机械及工器具”旳部分规定（见14.4.12、14.5.6条）；——部分条文旳词句修改、次序变更、位置调整及内容归类和增长。

架空电力线路设计规范（安全距离要求）1、最大计算弧垂情况下导线对地面最小距离(m)。

线路标称电压(kV)线路经过地区3以下6.03-106.55.54.535-1107.O2207.56.55.53308.550014居民区非居民区 5.0 6.O 7.5 11(-10.5)交通困难地区 4.0 5.O 6.5 8.5注：500kV送电线路非居民区11m用于导线水平排列，括号内的10.5m用于导线三角排列。

2、最大计算风偏情况下导线与山坡、峭壁、岩石之间的最小净空距离。

线路标称电压(kV)线路经过地区3以下3-104.535-1105.02205.53306.55008.5步行可以到达的山坡步行不能到达的山坡、峭壁和岩石3.01.0 1.5 3.0 4.0 5.0 6.53、架空送电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃易爆材料堆场及可燃或易燃易爆液(气)体储罐的防火间距，不应小于杆塔高度的1.5倍。

4、最大计算弧垂时导线与建筑物之间的最小垂直距离。

线路电压(kV) 3以下3-103.035 66-1105.02206.03307.05009.0垂直距离(m) 2.5 4.05 、最大计算风偏时边导线与城市多层建筑物或规划建筑物之间的最小水平距离线路电压(kV) 3以下3-101.535 1104.02205.03306.05008.5距离(m) 1 3.0注：无风情况下边导线与不在规划范围内城市建筑物之间的水平距离，不应小于上表的50%。

6、导线与自然生长高度不超过2m 时的树木之间的垂直距离 线路电压(kV) 垂直距离(m)3以下 3-10 335-110 4.0220 4.5330 5.5500 7.037、最大计算风偏时导线与公园、绿化区或防护林带间树木的净空距离 线路电压(kV) 距离(m)3以下 3-10 3.035-110 3.5220 4.0330 5.0500 7.03.08、导线与果树、经济作物、城市绿化灌木及街道行道树之间的最小垂直距离 线路电压(kv) 垂直距离(m)3以下 3-10 1.535-110 3.0220 3.5330 4.5500 7.01.59、送电线路与弱电线路的交叉角 弱电线路等级 交叉角一级 二级 三级 ≥45°≥30°不限制10、架空送电线路与铁路、公路、河流、管道、索道及各种架空线路交叉或接近距离。

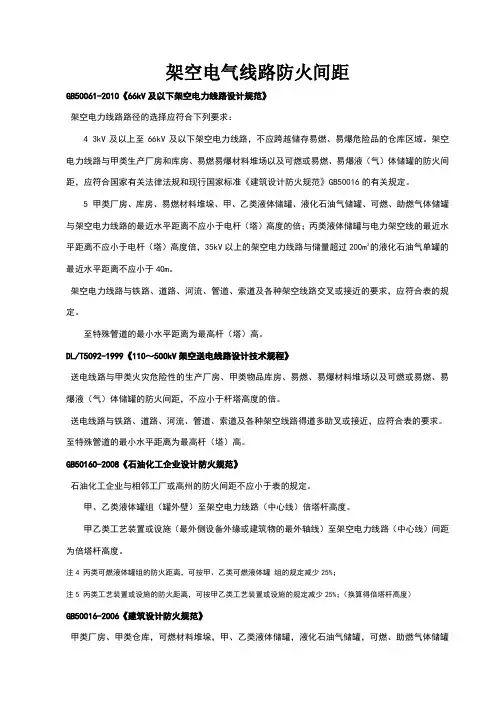

架空电气线路防火间距GB50061-2010《66kV及以下架空电力线路设计规范》架空电力线路路径的选择应符合下列要求：4 3kV及以上至66kV及以下架空电力线路，不应跨越储存易燃、易爆危险品的仓库区域。

架空电力线路与甲类生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合国家有关法律法规和现行国家标准《建筑设计防火规范》GB50016的有关规定。

5 甲类厂房、库房、易燃材料堆垛、甲、乙类液体储罐、液化石油气储罐、可燃、助燃气体储罐与架空电力线路的最近水平距离不应小于电杆（塔）高度的倍；丙类液体储罐与电力架空线的最近水平距离不应小于电杆（塔）高度倍，35kV以上的架空电力线路与储量超过200m3的液化石油气单罐的最近水平距离不应小于40m。

架空电力线路与铁路、道路、河流、管道、索道及各种架空线路交叉或接近的要求，应符合表的规定。

至特殊管道的最小水平距离为最高杆（塔）高。

DL/T5092-1999《110～500kV架空送电线路设计技术规程》送电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃、易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，不应小于杆塔高度的倍。

送电线路与铁路、道路、河流、管道、索道及各种架空线路得道多助叉或接近，应符合表的要求。

至特殊管道的最小水平距离为最高杆（塔）高。

GB50160-2008《石油化工企业设计防火规范》石油化工企业与相邻工厂或高州的防火间距不应小于表的规定。

甲、乙类液体罐组（罐外壁）至架空电力线路（中心线）倍塔杆高度。

甲乙类工艺装置或设施（最外侧设备外缘或建筑物的最外轴线）至架空电力线路（中心线）间距为倍塔杆高度。

注4 丙类可燃液体罐组的防火距离，可按甲、乙类可燃液体罐组的规定减少25%；注5 丙类工艺装置或设施的防火距离，可按甲乙类工艺装置或设施的规定减少25%；（换算得倍塔杆高度）GB50016-2006《建筑设计防火规范》甲类厂房、甲类仓库，可燃材料堆垛，甲、乙类液体储罐，液化石油气储罐，可燃、助燃气体储罐与架空电力线的最近水平距离不应小于电杆（塔）高度的倍，丙类液体储罐与架空电力线的最近水平距离不应小于电杆（塔）高度的倍。

《架空配电线路及设备运行规程》: 原文信息《架空配电线路及设备运行规程》第一章总则第1.0.1条本规程适用于10KV及以下架空配电线路及其设备的运行。

第1.0.2条运行单位应贯彻预防为主的方针。

根据地区和季节性特点，做好运行、维护工作，及时发现和消除设备缺陷，预防事故发生，提高配电网的供电可靠性，降低线损和运行维护费用，为用户提供优质电能而努力。

第1.0.3条配电线路应与发电厂、变电所或相邻的维护部门划分明确的分界点。

分界点的划分，各地应根据当地情况，制订统一的规定。

与用户的分界点划分，应按照“全国供用电规则”执行。

第1.0.4条为了保障配电网络的安全运行和便于调度管理，在供电部门所管辖的配电线路上一般不允许敷设用户自行维护的线路和设备，如需要敷设时，必须经供电部门同意，并实行统一调度，以保安全。

第1.0.5条各级供电部门可以根据规程规定，制订玠?场运行规程。

第二章防护第2.0.1条配电线路及设备的防护应认真执行“电力设施保护条例”及其“实施细则”的有关规定。

第2.0.2条运行单位要发动沿线有关部门和群众进行护线和做好护线宣传工作，防止外力破坏，及时发现和消除设备缺陷。

第2.0.3条配电线路对地距离及交叉跨越距离应符合“架空配电线路设计技术规程”的要求。

修剪树木，应保证在修剪周期树板与导线的距离符合上述规定的数值。

第2.0.4条当线路跨越通航江河时，应采取措施设立标志，防止船桅碰线。

第2.0.5条配电运行部门的工作人员对下列事项可先行处理，但事后应及时通知有关单位：一、修剪超过规定界限的树木。

二、为处理电力线路事故，砍伐林区个别树木。

三、清除可能影响供电安全的收音机、电视机天线、铁烟囱或其它凸出物。

第2.0.6条运行单位对可能威胁线路安全运行砠??各种施工或活动，应时行劝阻或制止，必要时应向有关单位和个人提出防护通知书。

对于造成事故或电力设施损坏者，应按情节与后果，予以处罚或提交公安、司法机关依法惩处。

电力建设安全工作规程架空电力线路部分电力建设安全工作规程是指在电力线路敷设和建设中，为确保工作安全，避免事故的发生而制定的规程。

本文将着重介绍架空电力线路部分的安全工作规程。

一、构造部分1. 支撑架的数量及其稳定性，构造完整性必须符合国家规定并经过验收。

2. 电力线的保护覆盖必须符合安全要求，并且应按照规定及时更换。

3. 架设所需的工程布局要仔细安排，不能直接经过农田、居民区或其他易受影响的场所，应考虑到架空线路对环境的恶劣影响。

4. 线路构造应有相应的防震装置，并与交通运输配套使用。

二、安全要求1. 架空线路具有较高的危险性，因此每台构造都应成型整齐、专用于电线的支挂，严禁将其他设备挂在电线上。

2. 架设电力线路时，应注意人身防护，包括外界人员与电线之间的距离。

3. 电线走向、高度、升起角度、垂距和杆塔之间的长度，均应符合设计要求。

4. 枕木、支架、钢筋水泥柱等钢结构要有保护层，以避免腐蚀或老化。

5. 电线和杆件的接触部分应经常进行检查、养护，并及时进行更换。

三、安全操作1. 日常架空线路应进行定期巡检，以保证线路的正常运行，并及时处理线路出现的各种故障和异常情况。

2. 对于电力线路的表面及其他构造部分的保护，必须定期进行维护。

3. 施工时应对路面进行临时限制，保护往来车辆运行安全，以及对应竹木杆进行封锁、警告，避免行人发生意外情况。

4. 对于工人施工时的安全问题，必须进行严格的监控，确保他们在架设过程中遵守安全要求。

5. 对于升降平台的正确使用、位置、实体硬度，必须进行实验或者检测，确保升降平台不会引起类似安全事故的情况发生。

四、应急预案1. 对于架设电力线路可能引起的事故，必须进行事前的预测和判断，并且制定应急预案，以便发生事故时能够立即采取有效的措施。

2. 应急预案中必须具体说明各个实施部门的任务及其应对方法，以及需要协调的突发事件公关工作。

3. 在事故发生时，立即启动应急预案，保障事故发生地的人员安全，消除事故隐患，迅速恢复线路运行。
