基于PLC的自动打铃控制器的设计毕业设计(论文)

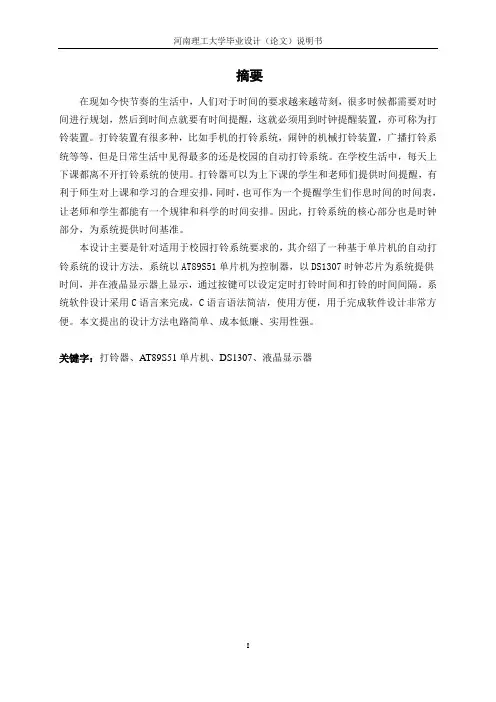

摘要在现如今快节奏的生活中，人们对于时间的要求越来越苛刻，很多时候都需要对时间进行规划，然后到时间点就要有时间提醒，这就必须用到时钟提醒装置，亦可称为打铃装置。

打铃装置有很多种，比如手机的打铃系统，闹钟的机械打铃装置，广播打铃系统等等，但是日常生活中见得最多的还是校园的自动打铃系统。

在学校生活中，每天上下课都离不开打铃系统的使用。

打铃器可以为上下课的学生和老师们提供时间提醒，有利于师生对上课和学习的合理安排，同时，也可作为一个提醒学生们作息时间的时间表，让老师和学生都能有一个规律和科学的时间安排。

因此，打铃系统的核心部分也是时钟部分，为系统提供时间基准。

本设计主要是针对适用于校园打铃系统要求的，其介绍了一种基于单片机的自动打铃系统的设计方法，系统以AT89S51单片机为控制器，以DS1307时钟芯片为系统提供时间，并在液晶显示器上显示，通过按键可以设定定时打铃时间和打铃的时间间隔。

系统软件设计采用C语言来完成，C语言语法简洁，使用方便，用于完成软件设计非常方便。

本文提出的设计方法电路简单、成本低廉、实用性强。

关键字：打铃器、AT89S51单片机、DS1307、液晶显示器AbstractNow fast-paced life, the time more and more demanding, often need time to plan and then to the point in time there should be reminded, which must be used to clock reminder can also be calledrang the bell device. Rang the bell device are many, such as the phone rang the bell system, mechanical bell device of the alarm clock, radio bell systems, etc., but in daily life appear or campus automatic bell system. In school life, the last class of the day are inseparable from the bell system. The bell can provide time for the last class of students and teachers to remind conducive to a reasonable arrangement of the teachers and students to school and learning, but also as a reminder of the schedule of the students schedule, so that teachers and students cana law and scientific timing. Therefore, the core part is the clock part of the bell system, the system provides a time reference.This design is mainly for the applicable requirements of the campus bell system, introduced a microcontroller-based automatic bell system design method, the system controller is AT89S51 SCM , the DS1307 clock chip provide the system with time, and the LCD displayed on the monitor button can set the time interval of the timer rang the bell time and rang the bell. System software design using C language, C language syntax is simple, easy to use, very convenient to be used to complete the software design. This paper presents the design circuit is simple, low cost, and practical.Key words: Rang the bell AT89S51 SCM the DS1307 LCD monitors目录摘要 (I)Abstract (II)1 绪论 (1)1.1 选题目的及意义 (1)1.2 技术发展概况 (1)1.3 论文内容与结构 (3)2 方案设计 (4)2.1 方案比较与选择 (4)2.1.1 系统方案选择 (4)2.1.2 时钟芯片选择 (4)2.1.3 显示器件选择 (5)2.2 设计方案 (5)3 系统硬件设计 (7)3.1 硬件电路图 (7)3.2 时钟电路 (7)3.2.1 DS1307简介 (7)3.2.2 时钟电路设计 (8)3.3 按键电路 (8)3.4 单片机电路 (9)3.4.1 单片机简介 (9)3.4.2 单片机最小系统电路 (13)3.5 显示电路 (14)3.6 打铃电路 (15)4 系统软件设计 (17)4.1 软件设计流程图 (17)4.2 读取DS1307时间程序设计 (18)4.3 显示程序设计 (19)4.4 按键设定程序设计 (22)5 系统调试 (23)5.1 元件清单 (23)5.2 调试过程 (23)6 总结与展望 (26)致谢 (27)参考文献 (28)附录 (29)附录一：电路图 (29)附录二：源程序 (30)1 绪论1.1 选题目的及意义随着现代科技的发展，管理水平的完善，具有自动提示功能的打铃器能够为企业节省人力资源，减少开支，对做到一体化管理具有很大的帮助。

毕业设计题目：基于单片机的自动打铃器的设计院：电气信息学院诚信声明本人声明：1、本人所呈交的毕业设计是在老师指导下进行的研究工作及取得的研究成果；2、据查证，除了文中特别加以标注和致谢的地方外，毕业设计中不包含其他人已经公开发表过的研究成果，也不包含为获得其他教育机构的学位而使用过的材料；3、我承诺，本人提交的毕业设计中的所有内容均真实、可信。

作者签名：日期：年月日毕业设计（论文）任务书题目：基于单片机的自动打铃器的设计一、基本任务及要求：1.学习单片机的相关知识，利用单片机编程，实现相关控制；2.设计一个自动打铃器，要求具备一般电子时钟的功能；能进行多点时间的定时以及定时时间到自动打铃，要求定时点数至少是40，定时精度是1分钟，且要求能通过键盘查看各定点时间，要求具备掉电保护功能。

3.利用相关软件绘制原理电路图和PCB板图；4.对实验电路编写程序进行调试，保证各部分正常工作，保证电路板正常完成所规定的任务。

二、进度安排及完成时间：（1）第一周至第三周：查阅资料、撰写文献综述和开题报告；（2）第四周至第五周：学习并掌握单片机及外围设备接口；（3）第六周至第七周：在实验板上完成硬件设置和连线；（4）第八周至第十一周：在开发机上调好软件，然后固化到EPROM中，能脱机运行；（5）第十二周至第十三周：用PROTEL工具软件绘制完整电路原理图，标志各元器件序号和脚号；画出软件流程框图。

包括主程序和各子程序。

撰写设计说明书；（6）第十四周：毕业设计答辩；目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 单片机设计的目的和意义 (1)1.2 单片机发展现状和前景展望 (1)1.2.1 课题发展现状 (1)1.2.2 课题前景展望 (2)1.3 Protel 99 SE概述 (2)1.3.1 Protel 99 SE的组成 (3)1.3.2 Protel 99 SE的应用 (4)1.3.3 电路板的设计步骤 (6)第二章单元模块的设计 (8)2.1电源模块 (8)2.2单片机最小系统模块 (8)2.3时钟模块 (9)2.4按键模块 (11)2.5显示模块 (12)2.5.1 主要技术参数 (13)2.5.2 引脚功能 (13)2.5.3 基本操作时序 (14)2.5.4 状态字说明 (14)2.5.5 RAM地址映射图 (14)2.5.6 指令说明 (15)2.5.7 接口时序图 (16)2.6喇叭模块 (18)第三章系统软件设计 (19)3.1 系统软件按键程序设计 (20)3.2 系统软件打铃器时间设置设计 (21)第四章系统功能介绍及调试 (22)4.1 打铃器功能简介 (22)4.2 打铃器优点 (22)4.3 打铃器缺点与不足 (22)4.4 系统调试 (22)4.3.1 硬件调试 (22)4.3.2 软件调试 (23)结束语 (24)参考文献 (25)致谢 (26)附录 (27)附录1 (27)附录2 (41)基于单片机的自动打铃器的设计摘要：单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

摘要在现如今快节奏的生活中，人们对于时间的要求越来越苛刻，很多时候都需要对时间进行规划，然后到时间点就要有时间提醒，这就必须用到时钟提醒装置，亦可称为打铃装置。

打铃装置有很多种，比如手机的打铃系统，闹钟的机械打铃装置，广播打铃系统等等，但是日常生活中见得最多的还是校园的自动打铃系统。

在学校生活中，每天上下课都离不开打铃系统的使用。

打铃器可以为上下课的学生和老师们提供时间提醒，有利于师生对上课和学习的合理安排，同时，也可作为一个提醒学生们作息时间的时间表，让老师和学生都能有一个规律和科学的时间安排。

因此，打铃系统的核心部分也是时钟部分，为系统提供时间基准。

本设计主要是针对适用于校园打铃系统要求的，其介绍了一种基于单片机的自动打铃系统的设计方法，系统以AT89S51单片机为控制器，以DS1307时钟芯片为系统提供时间，并在液晶显示器上显示，通过按键可以设定定时打铃时间和打铃的时间间隔。

系统软件设计采用C语言来完成，C语言语法简洁，使用方便，用于完成软件设计非常方便。

本文提出的设计方法电路简单、成本低廉、实用性强。

关键字：打铃器、AT89S51单片机、DS1307、液晶显示器AbstractNow fast-paced life, the time more and more demanding, often need time to plan and then to the point in time there should be reminded, which must be used to clock reminder can also be calledrang the bell device. Rang the bell device are many, such as the phone rang the bell system, mechanical bell device of the alarm clock, radio bell systems, etc., but in daily life appear or campus automatic bell system. In school life, the last class of the day are inseparable from the bell system. The bell can provide time for the last class of students and teachers to remind conducive to a reasonable arrangement of the teachers and students to school and learning, but also as a reminder of the schedule of the students schedule, so that teachers and students cana law and scientific timing. Therefore, the core part is the clock part of the bell system, the system provides a time reference.This design is mainly for the applicable requirements of the campus bell system, introduced a microcontroller-based automatic bell system design method, the system controller is AT89S51 SCM , the DS1307 clock chip provide the system with time, and the LCD displayed on the monitor button can set the time interval of the timer rang the bell time and rang the bell. System software design using C language, C language syntax is simple, easy to use, very convenient to be used to complete the software design. This paper presents the design circuit is simple, low cost, and practical.Key words: Rang the bell AT89S51 SCM the DS1307 LCD monitors目录摘要 (I)Abstract (II)1 绪论 (1)1.1 选题目的及意义 (1)1.2 技术发展概况 (1)1.3 论文内容与结构 (3)2 方案设计 (4)2.1 方案比较与选择 (4)2.1.1 系统方案选择 (4)2.1.2 时钟芯片选择 (4)2.1.3 显示器件选择 (5)2.2 设计方案 (5)3 系统硬件设计 (7)3.1 硬件电路图 (7)3.2 时钟电路 (7)3.2.1 DS1307简介 (7)3.2.2 时钟电路设计 (8)3.3 按键电路 (8)3.4 单片机电路 (9)3.4.1 单片机简介 (9)3.4.2 单片机最小系统电路 (13)3.5 显示电路 (14)3.6 打铃电路 (15)4 系统软件设计 (17)4.1 软件设计流程图 (17)4.2 读取DS1307时间程序设计 (18)4.3 显示程序设计 (19)4.4 按键设定程序设计 (22)5 系统调试 (23)5.1 元件清单 (23)5.2 调试过程 (23)6 总结与展望 (26)致谢 (27)参考文献 (28)附录 (29)附录一：电路图 (29)附录二：源程序 (30)1 绪论1.1 选题目的及意义随着现代科技的发展，管理水平的完善，具有自动提示功能的打铃器能够为企业节省人力资源，减少开支，对做到一体化管理具有很大的帮助。

毕业设计——基于PLC的自动打铃系统的设计(0南刑11稿紫瑟寿字院毕业论文题目：基于PLC的自动打铃系统的设计作者：学号：系：____________________ 自动控制系______________________ 专业：________________ 电气自动化技术 ____________________ 班级：___________________________________________________ 2013年5月目录第一章绪论 (1)1.11.2 课题的目的和意义 (1)第二章方案论证 (2)2.1 继电器控制 (2)2.2 单片机控制 (2)2.3 plc 控制 (2)第三章可编程控制器介绍 (4)3.1 Plc 基本构成为： (4)3.2 工作原理 (5)3.3 功能特点 (5)3.4 发展历史 (6)3.5 系统集成 (7)3.6 选型规贝U (8)3.7 选择型号 (12)第四章系统整体设计 (14)4.1 系统组成 (14)4.2 显示接口电路 (14)4.3 7448芯片介绍 (16)4.4 电铃电路 (18)4.5 硬件设计 (18)第五章软件设计与调试 (21)5.1 系统流程图 (21)5.2 计时及时间调节程序 (22)5.3 显小程序 (23)5.4 作息时间表程序 (25)5.5 控制程序 (27)总程序 (29)34结论致谢 (35)参考文献 (36)第一章绪论1.1 背景学校，办公室，工厂，车站，码头，医院，电信，和其他企业和机构通常以信号铃作为时间信号，铃声已经成为人们生活的一部分。

铃声作为信号，最原始的方式是手动控制。

后来出现了电铃但没有实现自动控制。

随着计算机技术，自动控制技术和通信技术的发展，出现了新兴的技术-电气控制与可编程控制技术。

由于这些新兴的技术的发展，人们用不同的方法来实现了自动化打铃。

自动打铃，包括使用单芯片控制，PLC控制，计算机控制，继电器控制几种控制方式。

PLC课程设计课题内容：电铃的设计控制系别：自动化工程系专业：电子信息工程技术姓名：张缅学号：20110924一、程序设计控制要求要求闹钟电铃在6:15、8:20、11:45、20:00这四个时间分别持续响15秒。

要求电铃从凌晨00:00开始对一天的时间进行控制计时。

（整个程序中是用灯的亮与灭来实现电铃的响与停）二、I/O口的端口分配根据控制的要求确定I/O口的端口分配输入设备输出设备符号输入继电器功能符号输出继电器功能SB1 I0.0 分钟校正KM1 Q0.0 电铃响铃SB2 I0.1 时钟校正三、程序设计思路应知道电铃要在6：15、8：20、11:45、20：00这四个时间点分别持续响15秒，则最简便的方法便是用特殊继电器SM0.0 （分脉冲计数器）来对分钟进行控制。

当SM0.4作为第一个计数器的输入，计满60次之后就是一个小时了，当它计满60次之后，接在清零端的该计数器的常开触点会送一个脉冲使该计数器又从零开始计时。

然后再用另一个计数器对第一个计数器计数（上限为24）便可以实现对一天的计数了（清零方式同第一个计数器一样）。

这样两个计数器便可以实现对分和小时的计数了，清零后也可以周而复始的完成这个程序了。

由于计时时间要从00:00开始，所以利用SM0.1对两个计数器进行初始化。

为了便捷的在电脑上对于该程序进行操作，则用了I0.0以及I0.1分别对分钟和始终进行校准。

为了使电铃在所对应时间准时准点响15秒，则应用一个定时器来对15秒进行控制，为了使时间更为准确，则用了比较指令来严格控制分钟和时钟同时达到题目所要求的时间，电铃的结束是用定时器的常闭加在输出设备前方来实现的。

四、程序图五、程序运行监控图1、当时间为6:15时的梯形图，如图所示：（a）（b）过T37的常闭后Q0.0则被接通。

（b）图是当T37计满150的时候T37的常闭触点会断开，则Q0.0失电，响铃15秒完毕2、当时间为8：20时的梯形图，如图所示：（a）（b）如（a）图可知当C1为为20，C2为8时的时候，M0.0被接通，则经过T37的常闭后Q0.0则被接通。

基于PLC自动打铃控制系统的设计在自动控制中，用PLC可以实现校园自动打铃系统的控制设计。

文章论述了自动打铃控制系统的主要软件部分的设计，重点介绍了基于S7-200 PLC控制的校园电铃自动控制装置设计。

标签：PLC；控制系统；设计引言可编程序控制器（Programmable Controller 英文缩写为PC后又稱PLC）是以微处理器为基础，综合了计算机技术、半导体技术和通信网络技术发展起来的一种通用工业自动控制装置。

它面向控制过程、面向用户、适应工业环境、操作方便、可靠性高，成为现代工业控制的三大支柱（PLC、机器人和CAD/CAM）之一。

PLC控制技术代表着当前程序控制的先进水平，PLC装置已成为自动化系统的基本装置。

可编程序控制器（PLC）以其可靠性高、灵活性强、使用方便的优越性，迅速占领了工业控制领域，成为先进的、发展及应用势头最强的工业控制器。

基于PLC控制的自动打铃控制系统的设计，使用方便，程序容易修改，可靠性高，作息时间改变时，控制程序只需要稍做修改就可以实现新的控制要求。

1 控制要求分析及I/O点统计上课铃与下课铃要能分开（铃声响的频率不一样），起床，晚自习等时间的铃声为连续打铃，每次打铃的时间为15秒；要具备时间调整功能；星期六星期天不打铃，星期一至星期五按表1所示作息时间表打铃；具有时间显示功能，要有秒、分、时和星期的显示。

因电铃功率不大，可直接由PLC驱动，故选择24V直流工作的电铃，选择的具体型号为：HRE-S90D4（24V DC）。

时间调整功能可用按钮来实现，其中分钟个位，分钟十位，时钟个位，时钟十位各采用一个按钮，且均选用同一种型号，此处选择施耐德电气公司的XB2B33B1C型号按钮。

系统开关选择：选用圆形选择开关，具体型号为K22-41K两段短轴，为保护PLC不因误操作而被短路烧毁，增加一熔断器作为短路保护。

熔断器型号选择为3NE-3340-8，此种熔断器广泛用于30/400V及以下电压，额定工作电流为0.5-125A作为导线和设备的故障保护。

基于PLC自动打铃控制系统的设计作者：刘晓超来源：《科技创新与应用》2017年第05期摘要：在自动控制中，用PLC可以实现校园自动打铃系统的控制设计。

文章论述了自动打铃控制系统的主要软件部分的设计，重点介绍了基于S7-200 PLC控制的校园电铃自动控制装置设计。

关键词：PLC；控制系统；设计引言可编程序控制器（Programmable Controller 英文缩写为PC后又称PLC）是以微处理器为基础，综合了计算机技术、半导体技术和通信网络技术发展起来的一种通用工业自动控制装置。

它面向控制过程、面向用户、适应工业环境、操作方便、可靠性高，成为现代工业控制的三大支柱（PLC、机器人和CAD/CAM）之一。

PLC控制技术代表着当前程序控制的先进水平，PLC装置已成为自动化系统的基本装置。

可编程序控制器（PLC）以其可靠性高、灵活性强、使用方便的优越性，迅速占领了工业控制领域，成为先进的、发展及应用势头最强的工业控制器。

基于PLC控制的自动打铃控制系统的设计，使用方便，程序容易修改，可靠性高，作息时间改变时，控制程序只需要稍做修改就可以实现新的控制要求。

1 控制要求分析及I/O点统计上课铃与下课铃要能分开（铃声响的频率不一样），起床，晚自习等时间的铃声为连续打铃，每次打铃的时间为15秒；要具备时间调整功能；星期六星期天不打铃，星期一至星期五按表1所示作息时间表打铃；具有时间显示功能，要有秒、分、时和星期的显示。

因电铃功率不大，可直接由PLC驱动，故选择24V直流工作的电铃，选择的具体型号为：HRE-S90D4（24V DC）。

时间调整功能可用按钮来实现，其中分钟个位，分钟十位，时钟个位，时钟十位各采用一个按钮，且均选用同一种型号，此处选择施耐德电气公司的XB2B33B1C型号按钮。

系统开关选择：选用圆形选择开关，具体型号为K22-41K两段短轴，为保护PLC不因误操作而被短路烧毁，增加一熔断器作为短路保护。

xxxxxx技术学院毕业设计任务书设计课题自动打铃系统PLC控制系部电气工程系专业机电一体化班级 08大专机电3班姓名 xx学号 xx指导老师 xx任务书发给日期 2010年11月预定完成日期 2011年07月前言本次毕业设计的课题是《自动打铃系统PLC控制》控制的设计，用时间来控制自动打铃。

目的是为了考查学生对所学知识的综合运用能力，以及对不同程序控制之间的融汇贯通。

在查阅有关的资料及手册的基础上，掌握与设计有关的基础知识，提高自己设计、分析程序的能力。

通过制作电路板，解决实际问题，提高自己的动手能力。

在指导老师的悉心指导及本组成员的共同努力下，完成了0~24小时循环显示的程序、自动打铃程序的设计，及电路板的制作。

通过本次设计领悟了作为一名技术员所具备分析、解决问题的能力，为今后的工作打下基础。

参与本次毕业设计的同学有xxx。

有了同学们的积极参与才使得复杂的程序简单化，以至于在短时间内把程序设计出来，并对指导老师谢利华表示由衷的感谢！由于时间仓促、能力有限，程序难免有不足之处，请老师批评指正。

目录绪论第一章设计目的及要求1.1 设计目的 (4)1.2 设计要求 (5)第二章系统的方案设计2.1 设计步骤 (7)2.2 原理图 (8)2.3 实验原理................................................9-14 2.4PLC I/O地址分配 (15)第三章梯形图程序……………………………………3.1主程序梯形图程序…………………………………3.2 打铃程序梯形图程序…………………………3.3 时钟程序梯形图程序…………………………第四章指令语句表……………………………………4.1主程序指令……………………………………4.2打铃程序指令…………………………4.3 时钟指令…………………………第五章毕业设计体会…………………………………第六章参考文献………………………………………概述PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。

广东省私立华联学院毕业设计（论文）题目自动打铃系统的设计系名机电系专业电子信息工程技术班级12电子1班姓名梁日成学号**********指导老师杨英杰系主任朱燊权年月日摘要自动打铃系统，是以一片8位单片机为核心的实时时钟及控制系统。

我们知道单片机的外接石英晶体振荡器能提供稳定、准确的基准频率，并经12分频后向内部定时器提供实时基准频率信号，设定定时器工作在中断方式下，连续对此频率信号进行分频计数，便可得秒信号，再对秒信号进行计数便可得到分、时等实时时钟信息。

如果石英晶体振荡器的频率信号为6MHZ，设定定时器定时工作方式1下，定时器为3CBOH，则定时器每100ms产生1次中断，在定时器的中断定时处理程序中，每10次中断，则向秒计数器加1，秒计数器计数到60则向分计数器进位（并建立分进位标志），分计数器计数到60，则向时计数器进位，如此周而复始的连续计数，便可获得时、分、秒的信号，建立一个实时时钟。

接下来便可以进行定时处理和打铃输出，当主程序检测到有分进位标志时，便开始比较当前时间（小时与分、存放在RAM中）与信息时间表上的作息时间（小时与分，存放在ROM）是否相同，如有相同者，则进行报时处理并控制打铃，如有不相同则返回主程序，如此便实现了报时控制的要求。

关键词：单片机；时间设置电路；计时电路；显示电路；定时打铃控制电路目录第一章设计方案............................................................................................................ - 3 - 1.1 研究意义及设计要求 ............................................................................................. - 3 - 1.2 基本方案........................................................................................................................ - 4 - 1.3 总体设计框图 ............................................................................................................. - 5 - 第二章电路设计............................................................................................................ - 6 - 2.1基本原理概述 .............................................................................................................. - 6 - 2.2单元电路的设计 ......................................................................................................... - 6 -2.2.1显示电路设计 ................................................................................................... - 6 -2.2.2 键盘接口电路设计 ....................................................................................... - 7 -2.2.3 响铃电路设计.................................................................................................. - 7 - 2.3 总体运行进程 ............................................................................................................. - 8 - 第三章系统程序设计...................................................................... 错误!未定义书签。

摘要:目前在各类学校，教室电铃的控制普遍采用电子电路进行自动控制或由学校门卫负责人工打铃控制。

电子装置虽然价格较低，但可靠性较差，响铃控制常常出错。

这些情况严重影响了学校正常教学秩序。

FX2N 系列PLC 控制的教室电铃自动装置，其性能可靠，计时准确，使用方便等优点而得到推广应用。

本文从系统工艺要求、PLC 类型的选择、硬件接线及软件程序等几个方面来描述PLC 在学校自动打铃中的应用。

关键词:PLC 控制作息时间自动打铃系统1学校自动打铃系统工作要求只要按启动控制按钮SB0就可以按一定的规律运行作息时间，按停止控制按钮SB1就停止运行。

每次打铃的时间为10s，每0.3秒周期打1次只要到以下规定的时间就运行：起床6:30；预备铃8：00；第一节课8:10～8:55；第二节课9:05～9:50；第三节课10:20～11:05；第四节课11:15～12:00；中午休息预备铃14:30；第五节课14:40～15:25；第六节课15:35～16:20；第七节课16:30～17:15；第八节课17:25～18:10；预备铃19:50晚自习20:00～9:20，如此循环。

2PLC 选型PLC 选型的基本原则是满足控制系统的功能需要，满足系统点数的要求，并且有15%~20%的备用量，根据程序存储器容量，考虑经济型和实用性，本系统可选三菱FX2N-16MR 系列可编程控制器。

3I/O 地址分配及硬件接线图3.1输入/输出(I/O)分配表根据系统功能要求，可确定PLC 需要2个输入点，1个输出点，I/O 分配表见表1。

如图1所示。

图1硬件接线图4PLC 梯形图程序设计及调试根据系统要求，PLC 梯形图设计如图2所示。

当按启动按钮SB0时X0得电接通辅助继电器M0并自锁保持，并读PLC 中的时钟到D0～D6分别装年、月、日、时、分、秒、星期。

当D3=6，D4=30，D5=0即6:30:00时，M2=1，此时M1接通并自锁，并开始T0接通开始计时10s，同时T1、T2接通形成通0.1秒、断0.2秒的电路接到电铃上，10s 后自动切断。

目录前言 (1)第一设计任务书 (3)1、设计题目 (5)2、设计要求 (5)3、设计方案 (5)4、编程元件地址分配 (7)5、设计软件 (8)第二设计步骤 (8)第三设计程序 (9)第四结论及设计心得 (14)前言在进行PLC控制系统设计时，需要全面系统地考虑系统的控制要求，最大限度地满足系统的控制要求，从实际出发，设计一个可靠性高、技术先进合理、易操作、易维护、低成本的PLC 控制系统。

一、控制系统设计的基本原则同其他电气控制系统一样，PLC控制系统的设计原则就是为了实现被控对象(生产设备或生产过程)的工艺要求，从而保证生产过程安全、可靠、稳定、高效地进行。

基本的设计原则如下。

1、满足被控对象的要求PLC控制系统设计的首要任务就是要充分满足被控对象对控制系统提出的要求，这也是PLC控制系统设计中最重要的原则。

为了实现系统的控制目标，要求设计人员对被控对象和生产现场做深入细致的调查研究，详细收集有关的设计资料，包括生产现场的作业环境，生产设备的相关参数，控制设备的操作方式和操作顺序;，以及相关的管理经验等。

在制订控制方案时，要与现场的管理人员、技术人员及操作人员共同研究，紧密配合，共同拟订控制方案，解决设计中的疑难问题和重点问题。

在制订控制系统的控制方案时，要从工程实际出发，要充分考虑系统功能的组成及实现，主要从以下方面考虑。

①机械部件的动作顺序、动作条件、必要的保护和连锁。

②系统的工作方式(如手动、自动、半自动)。

③生产设备内部机械、电气、仪表、气动、液压等各个系统之间的关系。

④PLC与上位计算机、交／直流调速器、工业机器人等智能设备的关系。

⑤系统的供电方式、接地方式及隔离屏蔽问题。

⑥网络通信方式。

⑦数据显示的方式及内容。

⑧安全保护措施及紧急情况处理。

2、确保系统安全可靠、操作简单确保PLC控制系统的安全可靠、长期稳定地连续运行，这是任何一个控制系统的生命线。

为此，必须在控制方案的制定、控制设备的选择及应用程序的编制方面都要建立在确保控制系统安全可靠的基础上。

自动化控制• Automatic Control114 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】校园打铃系统 PLC 控制设计1 项目控制要求及分析学生每天接触到校园中的打铃，现从生活实际出发，设计一个校园打铃PLC 控制系统，要求实现如下的控制： 第1节课：8:00-8:50；第2节课：9:00-9:50；第3节课：10:10-11:00；第4节课：11:10-11:55；第5节课：基于PLC 的区间比较指令在校园打铃系统中的设计文/谢聪14:30-15:20；第6节课：15:30-16:20；第7节课：16:30-17:20；第8节课：17:30-18:20；具体要求为上、下课每秒钟响1次，10秒后自动停止；第2、3节课之间启动广播做操；其余课间启动音响系统播放音乐。

针对PLC 控制要求，分析可得一个启动输入信号X24，同时为了方便实验，设计两个实验输入信号，分别是5分钟实验开关X21和格数实验开关X22，输出信号为三个，分别是打铃Y20、做广播操Y21、放音乐Y22。

通过分析，设定输入输出信号。

2 比较和区间比较指令介绍三菱PLC 的CMP 比较指令和ZCP 区间比较指令的功能如下：CMP 指令编程实例：当X0=ON 时，将K50与C20两个源操作数进行比较，比较的结果存放在M10-M12中。

如图1所示。

当K50>C20时，比较结果：M10=ON ；当K50=C20时，比较结果：M11=ON ；当K50<C20时，比较结果：M12=ON 。

ZCP 指令将[K10]、[K20]的值与[C10]的内容进行比较，然后用元件[M10]～[M12]来反应比较的结果。

C10<10时，比较结果：M10=ON ；当10≤C10≤20时，比较结果：M11=ON ；C10>20时，比较结果：M12=ON 。

目录摘要 (1)第一章系统设计要求 (2)第二章硬件总体设计方案 (3)第三章软件总体设计方案 (10)第四章课程设计结果分析 (22)第五章总结 (23)参考文献 (24)电子钟设计摘要：单片机即单片微型计算机。

（Single-Chip Microcomputer ）,是集 CPU ,RAM ,ROM ,定时，计数和多种接口于一体的微控制器。

他体积小，成本低，功能强，广泛应用于工业自动化上和智能产品。

时钟，自从它被发明的那天起，就成为了人类的好朋友，但随着时间的推移，科学技术的不断发展，时钟的应用越来越广范，人们对时间计量的精度要求也越来越高。

怎样让时钟更好的为人民服务，怎样让我们的老朋友再次焕发青春呢？这就要求我们不断设计出新型的时钟，来不断满足人们的日常生活需要。

然而市场上的时钟便宜的比较笨重，简单实用的又比较昂贵。

那么，有没有一款既简单实用价格又便宜的时钟呢?我的毕业设计设想：可不可以利用单片机功能集成化高，价格又便宜的特点设计一款结构既简单，价格又便宜的单片机电子时钟呢？基于这种情况,我多方查阅资料，反复论证设计出了这款既简单实用，又价格便宜的——多功能电子时钟关键词：单片机时钟计时第一章系统设计要求1.1 基本功能（1）能够显示时分秒（2）能够调整时分秒1.2 扩展功能（1）能够任意设臵定时时间（2）定时时间到闹铃能够报警（3）实现了秒表功能第二章 硬件总体设计方案本次设计时钟电路，使用了AT89C51单片机芯片控制电路，单片机控制电路简单且省去了很多复杂的线路，使得电路简明易懂，使用键盘键上的按键来调整时钟的时、分、秒，用一扬声器来进行定时提醒，同时使用C 语言程序来控制整个时钟显示，使得编程变得更容易，这样通过四个模块：键盘、芯片、扬声器、显示屏即可满足设计要求。

2.1系统功能实现总体设计思路此设计原理框图如图2-1所示，此电路包括以下四个部分：单片机，键盘，闹铃电路及显示电路。

基于PLC的自动打铃控制器设计课程设计(论文)基于PLC的自动打铃控制器设计DESIGN OF AUTOMATIC BELL CONTROLLER BASED ON PLC学生姓名李然学院名称信电工程学院学号20120501150班级12电气 1专业名称电气工程及其自动化指导教师王仁丽2015年7月1日摘要本文介绍一种采用西门子PLC控制的校园作息时间自动打铃控制系统，详细的阐述了系统的组成、系统硬件接线和系统软件设计，并仔细介绍了系统工作原理。

该系统具有外设电路配置简单、扩展方便、操作容易，可靠性高实用性强等特点。

该系统用于学校电铃的自动控制，具有周末和假期控制功能和星期与时间的显示功能，实现了作息时间无人控制的自动化、科学化管理与操作。

关键词 PLC；电铃；自动控制；软件设计目录1 绪论 (1)1.1 系统背景 (1)1.2 课题的目的和意义 (1)2 PLC可编程控制器的概述 (3)2.1 PLC可编程控制器的功能 (3)2.2 PLC可编程控制器的发展趋势 (4)3 设计任务及要求 (5)4 系统总体设计 (6)4.1 系统概述 (6)4.2 机型的选择 (6)4.3 设计方案 (7)4.4 电铃电路简单介绍 (8)4.5 数码管显示的介绍 (8)4.6 编程元件地址分配 (10)4.6.1 输入输出继电器地址分配 (10)4.6.2 输入输出接线图 (10)4.6.3 系统的实物接线图 (11)5 程序设计 (12)5.1 计算机辅助设计编程 (12)5.2 系统流程图 (12)5.3 MCGS的设计 (13)5.4 总体PLC程序的设计 (15)结论 (22)致谢 (23)参考文献 (24)1 绪论1.1 系统背景学校、机关、工厂、车站、码头、医院、邮电等企事业单位通常都是以电铃作为作息时间信号,铃声已日益成为人们生活中的一部分。

铃声作为作息时间信号，最原始的控制方式就是人工控制。

按照作息时间表敲铃，以及后来出现了电铃但没有能实现自动控制也是由人工按电钮开关来电铃发出铃声都是人工控制方式。
