实木复合门质量标准

实木复合门结构技术参数实木复合门木门技术参数实木复合木门技术参数一、材料要求1)木材概述：木材须完全干燥，彻底风干。

木工及细木工所用木材，除另有规定者外，一般重量应不少于400kg/m3，平均含水率应在10%±22)中密度板：使用E1级环保中密度板，表面平整无凹陷，密度至少620kg/m。

3)大芯板：夹层为实心，符合E1级环保大芯板，表面平整无凹陷4)木皮饰面：采用天然木皮，AAA等级，无死节，活节不大于5mm，0.2m内不能多于2个，无刀痕，无发黑，无发霉，颜色均匀，纹理顺畅。

木皮厚度不能低于30丝5)粘结剂：所用粘结剂必须符合E1级环保要求。

6)密封材料：质量应符合相关品种密封材料的国家标准及行业标准的规定7)油漆涂料：应保证所采用的油漆涂料使用时不因灯光长期照射发生质变。

油漆喷涂，保证颜色的均匀一致，表面光滑。

油漆中有害物质限量应符合相关品种油漆涂料的国家尺度及行业尺度的划定。

8)门锁、五金件及连接件：需符合使用标准9)木材防腐：所有与混凝土或砌块有打仗的木材，如木质垫条、基层板等的背面非外露表面，在安装前都应涂敷一道经认可的木材防腐剂。

10)木门框：门框应采用主副门套设计。

副门套应在墙体上先行安装，起到调节并统一门洞尺寸的作用；主门套可采用实木指接拼板或胶合板门框制作，外覆实木复合门木门技术参数与门页同质木皮，门框可按实际情况采用或不采用调节墙厚施工误差的设计，如不采用此设计，应能有足够有效的措施保证门框制作安装的质量与效率；门框与门页间应有防撞点；主副门套均应有防腐防蛀措施。

2-门扇结构1)面板：面板采用6~8mm厚度中密度纤维板2)木皮采用天然木皮或者同等质量的科技木皮，具体种类按照客户要求3)门扇内框架采用指接杉木木方或者指接松木木方4)填充物为复合木档料，填充密度50~70%5)表面处理为烤漆，3遍底漆2遍面漆。

6)门扇厚度为44~45mm3-门框结构1)门框面板为5mm~12mm中密度纤维板2)基材为22mm大芯板。

实木复合门材料特性以及检验标准木材是一种多孔性材料，具有干缩湿胀的特性，而木材结构的不对称性决定了木材各向干缩湿胀的不一样。

对于绝大多数木材，弦向（圆周方向）的干缩湿胀大约是径向（直径方向）的两倍，是纵向（树的生长方向）的二十倍。

抗拉强度正好相反，纵向是弦、径向的大约二十倍。

胶合板由于是由多层单板纵横交错热压而成，因此干缩湿胀率及抗拉强度的各向异性大大减少了，这是其广泛取代实木板的真正原因。

虽然，纵横集成材取代大规模仿料能解决变形问题，但仍不能解决横向单板的变形问题。

如果在纵横集成材的基础上，再胶粘二层横向单板，这样既解决了变形问题，又解决了横向干缩湿胀问题，由于横向抗拉强度提高了十几倍，其实还解决了横向开裂和横向变形问题，这样的集成材被称作纵横三维集成材。

一、实木复合门材料特性室内木质装饰材料中，以实木形态表现的材料一向都是最华贵、最有生命力的。

实木复合门系列产品如门套、门扇等，均是以纵横三维集成材（或二维纵横集成材）为基材，采用曲压（平压）热压工艺，表面粘合名贵木皮加工而成的，一方面它具有实木特征而显华贵和生命力，另一方面比全实木产品具有更小的变形、开裂和干缩湿胀，而且价位也相对较低，这也是实木复合门系列的基本特征。

中密度纤维板的结构与特点中密度纤维板是以木质纤维或其它植物纤维为原料，施加脲醛树脂或其它合成树脂，在加热加压条件下，压制而成的一种板材，通常厚度超过 1.0mm，密度为450~880kg/m3。

中密度纤维板是各种人造板材中最接近天然木材的一种。

其结构均匀，密度适中，板面平滑细腻，容易进行各种饰面处理，尺寸稳定性好，芯层均匀，板材的表面和边缘具有良好的机械加工和成型加工性能，厚度尺寸规格变化多，可以满足多种制造工艺的需要，因此中密度纤维板被广泛用于家具及门类产品的制造和室内外装修业当中，由于中密度纤维板是匀质多孔材料，其声学性能很好，在木门制造中使用是有吸音的特点。

中密度纤维板的性能有以下特点：1．内部结构均匀，密度适中，尺寸稳定性好，变形小。

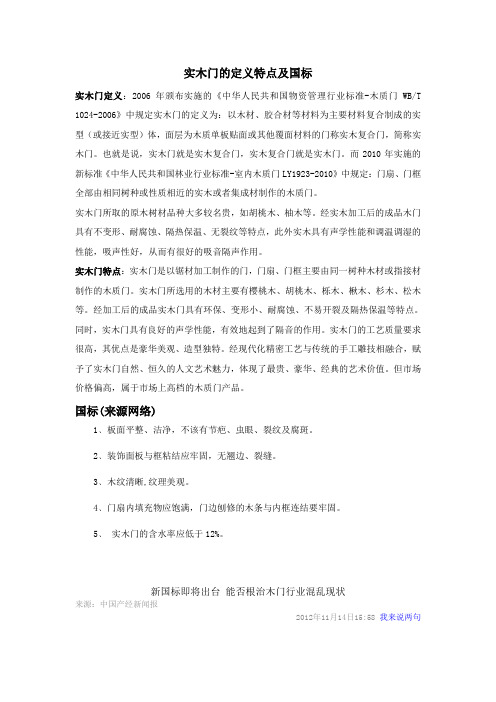

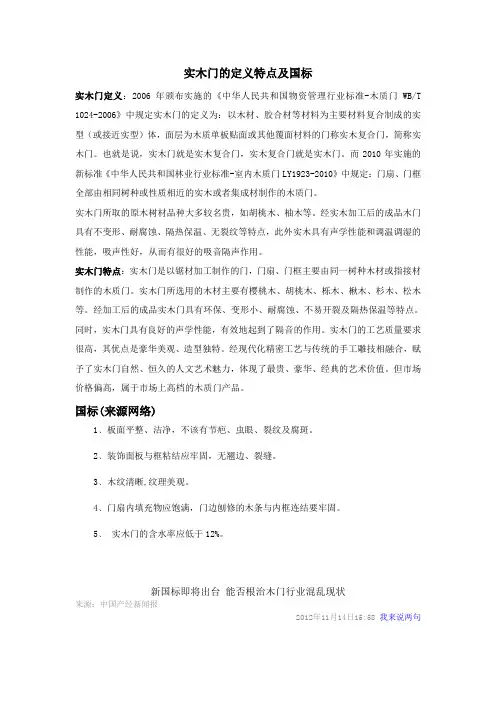

实木门的定义特点及国标实木门定义：2006年颁布实施的《中华人民共和国物资管理行业标准-木质门WB/T 1024-2006》中规定实木门的定义为：以木材、胶合材等材料为主要材料复合制成的实型（或接近实型）体，面层为木质单板贴面或其他覆面材料的门称实木复合门，简称实木门。

也就是说，实木门就是实木复合门，实木复合门就是实木门。

而2010年实施的新标准《中华人民共和国林业行业标准-室内木质门LY1923-2010》中规定：门扇、门框全部由相同树种或性质相近的实木或者集成材制作的木质门。

实木门所取的原木树材品种大多较名贵，如胡桃木、柚木等。

经实木加工后的成品木门具有不变形、耐腐蚀、隔热保温、无裂纹等特点，此外实木具有声学性能和调温调湿的性能，吸声性好，从而有很好的吸音隔声作用。

实木门特点：实木门是以锯材加工制作的门，门扇、门框主要由同一树种木材或指接材制作的木质门。

实木门所选用的木材主要有樱桃木、胡桃木、栎木、楸木、杉木、松木等。

经加工后的成品实木门具有环保、变形小、耐腐蚀、不易开裂及隔热保温等特点。

同时，实木门具有良好的声学性能，有效地起到了隔音的作用。

实木门的工艺质量要求很高，其优点是豪华美观、造型独特。

经现代化精密工艺与传统的手工雕技相融合，赋予了实木门自然、恒久的人文艺术魅力，体现了最贵、豪华、经典的艺术价值。

但市场价格偏高，属于市场上高档的木质门产品。

国标(来源网络)1﹑板面平整、洁净，不该有节疤、虫眼、裂纹及腐斑。

2﹑装饰面板与框粘结应牢固，无翘边、裂缝。

3﹑木纹清晰,纹理美观。

4﹑门扇内填充物应饱满，门边刨修的木条与内框连结要牢固。

5﹑实木门的含水率应低于12%。

新国标即将出台能否根治木门行业混乱现状来源：中国产经新闻报2012年11月14日15:58 我来说两句近些年来，得益于房地产开发以及城镇化步伐的加快，我国木门产品以年均25%的增长幅度高速发展。

这也导致了木门行业鱼龙混杂，为了让木门行业健康可持续发展，《木门窗》国家标准即将出台。

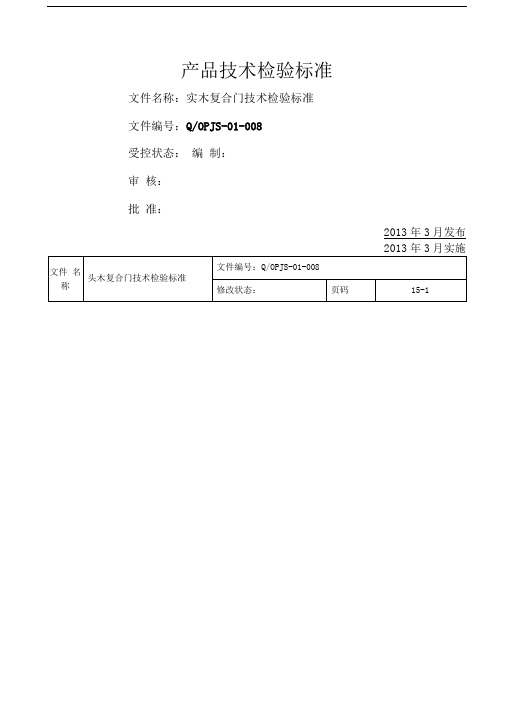

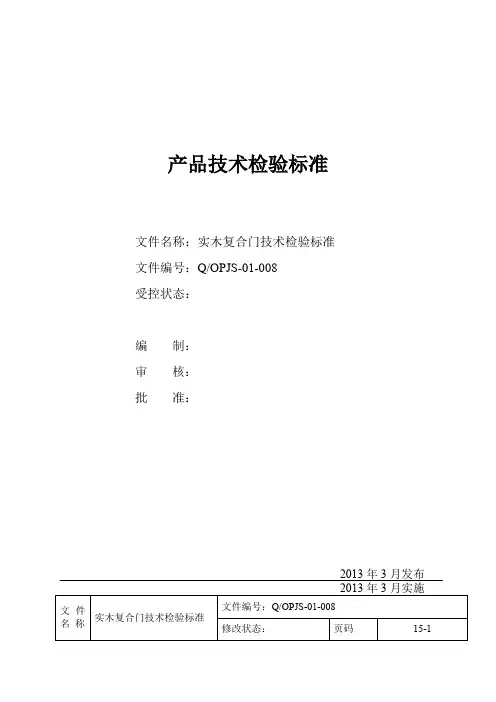

产品技术检验标准文件名称：实木复合门技术检验标准文件编号：Q/OPJS-01-008受控状态：编制：审核：批准：2013年3月发布2013年3月实施门板、实木及实木单板下料2.检验项目：.外观检验：2.1.1.板材外观缺损、磕碰、油污、划伤等缺陷不允许；2.12 MDF板（中纤板）面局部松软、分层、起鼓、板面有水印、压痕等不允许;2.1.3.实木条上的死节眼、腐变、霉变、夹皮、明显色差等缺陷不允许；夹皮、明显色差等缺陷不允许；实木条、实木单板的纹理方向应与定单要求一致；门扇各组合部件必须有尺寸、型号、数量等标识；工件周转单上应有产品名称、规格、数量、加工日期及操作代号等标识；检验方法：自然光线下目测。

.尺寸检验：2.2.1.宽度尺寸误差：部件成品尺寸-2mm2.2.2.高度尺寸误差：部件成品尺寸-2mm直线度w 1/1000 ；检验方法：卡尺、卷尺、1000mn直尺、塞尺测量。

文件编号：Q/0PJS-01-008实木复合门技术检验标准修改状态: 页码15-3部件铣型、排孔、开榫2.检验项目：.外观检验：2.1.1.外观缺损、磕碰、划伤等缺陷不允许；2.12 铣型表面手感异常粗糙不允许；2.1.3.铣削型面应平整光洁，线条自然连贯，过度圆滑；刀印、刀痕不允许；2.1.4.铣削不允许有啃头、扫尾现象；2.1.5.图样、刀型、线宽等不符合工艺要求不允许；2.1.6.门扇部件必须有尺寸、规格、颜色及操作代号标识；2.1.7.工件周转单上应有产品名称、规格、数量、加工日期及操作代号等标识;2.1.8.检验方法：自然光线下目测。

.尺寸检验：孑L、榫头居中偏位：w 0.5mm孑L、榫头对称错位偏差：w；对称组装部件厚度偏差：w；图样对称偏位应w 2mm检验方法：卡尺、钢板尺、卷尺测量。

文件编号：Q/OPJS-01-008实木复合门技术检验标准修改状态: 页码15-41.检验工序：成品2.检验项目：.外观检验：2.1.1.产品外观缺损、磕碰痕迹、脱胶等现象不允许;2.1.3.漆膜光泽不均、咬底、漆膜易剥离等现象不允许；喷涂均匀，漏白、漏喷、黑线、发花等现象不允许；硬度良好（达到2H）, —般碰撞不会留下很深的划痕；同套产品不允许有色差，同批次产品色差明显不允许；开放或半开放工艺要求时，单板、板材表面木射线清晰，被填平不允许；门扇款式、规格、颜色等应与定单相符合；漆膜白化或发白、大面积雾光等不允许；棱角和转弯之处自然流畅，铣型槽造型未被改变、被破坏或有油漆明显堆积，影响外观效果不允许；文件编号：Q/OPJS-01-008实木复合门技术检验标准修改状态: 页码15-141.检验工序：包装2.检验项目：.外观检验：2.1.1.产品外观缺损、磕碰痕迹、脱胶等现象不允许；产品错装、漏装不允许；产品表面干净整洁，灰尘、杂物、污染等不允许；产品说明书不可多放漏放，保护角套不可漏套或松动；条形码、唛头粘贴牢固，粘贴位置正确；纸箱外表面干净整洁，胶带纸缠绕位置正确、规范，不能书写与产品无关的文字或标记;。

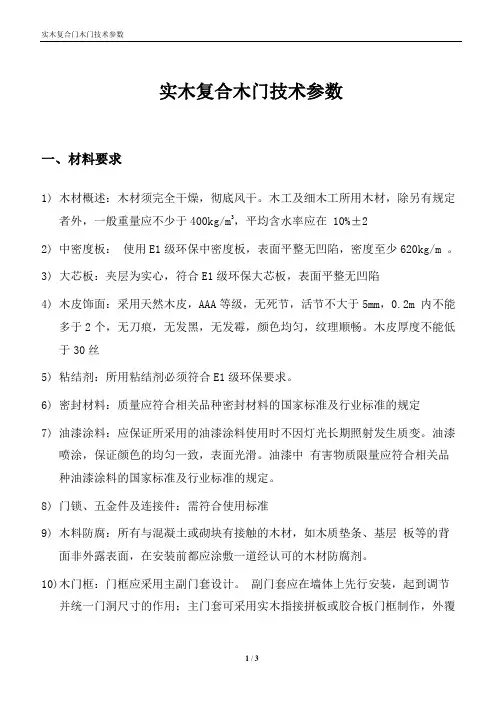

实木复合木门技术参数一、材料要求1)木材概述：木材须完全干燥，彻底风干。

木工及细木工所用木材，除另有规定者外，一般重量应不少于400kg/m3，平均含水率应在10%±22)中密度板：使用E1级环保中密度板，表面平整无凹陷，密度至少620kg/m 。

3)大芯板：夹层为实心，符合E1级环保大芯板，表面平整无凹陷4)木皮饰面：采用天然木皮，AAA等级，无死节，活节不大于5mm，0.2m 内不能多于2个，无刀痕，无发黑，无发霉，颜色均匀，纹理顺畅。

木皮厚度不能低于30丝5)粘结剂：所用粘结剂必须符合E1级环保要求。

6)密封材料：质量应符合相关品种密封材料的国家标准及行业标准的规定7)油漆涂料：应保证所采用的油漆涂料使用时不因灯光长期照射发生质变。

油漆喷涂，保证颜色的均匀一致，表面光滑。

油漆中有害物质限量应符合相关品种油漆涂料的国家标准及行业标准的规定。

8)门锁、五金件及连接件：需符合使用标准9)木料防腐：所有与混凝土或砌块有接触的木材，如木质垫条、基层板等的背面非外露表面，在安装前都应涂敷一道经认可的木材防腐剂。

10)木门框：门框应采用主副门套设计。

副门套应在墙体上先行安装，起到调节并统一门洞尺寸的作用；主门套可采用实木指接拼板或胶合板门框制作，外覆与门页同质木皮，门框可按实际情况采用或不采用调节墙厚施工误差的设计，如不采用此设计，应能有足够有效的措施保证门框制作安装的质量与效率；门框与门页间应有防撞点；主副门套均应有防腐防蛀措施。

2-门扇结构1)面板：面板采用6~8mm厚度中密度纤维板2)木皮采用天然木皮或者同等质量的科技木皮，具体种类按照客户要求3)门扇内框架采用指接杉木木方或者指接松木木方4)填充物为复合木档料，填充密度50~70%5)表面处理为烤漆，3遍底漆 2遍面漆。

6)门扇厚度为44~45mm3-门框结构1)门框面板为5mm~12mm中密度纤维板2)基材为22mm大芯板3)门框厚度为35mm厚度4)门框宽度根据客户项目墙体厚度5)木皮采用天然木皮或者同等质量的科技木皮，具体种类按照客户要求6)表面处理为烤漆，3遍底漆 2遍面漆。

xx实木复合门、混油户内门技术标准1、标准依据：1.1材料标准：WB-T 1024-2006《木质门》GB/T29498-202x《木门窗》GB/T15104-2006《装饰单板贴面人造板》GB18583-2008《室内装饰装修材料胶粘剂中有害物质限量》GB/T11718-2009《中密度纤维板》GB/T 17657-20113《人造板及饰面人造板理化性能试验方法》GB18580-2001《室内装饰装修材料人造板及其制品中甲醛释放限量》1.2设计与图纸标准：GB 50222-95建筑内部装修设计防火规范《木结构设计规范》（GB50005-2003 ）1.3施工技术标准：工程所在地安装工程施工技术操作规程1.4工程验收标准：《工程建设标准强制性条文》2002年版GB50300-2001《建筑工程施工质量验收统一标准》GB50210-2001《建筑装饰装修工程施工及验收规范》GB50327-2001《住宅装饰装修工程施工规范》GB50325－2010《民用建筑工程室内环境污染控制规范》GB50206-2002《木结构工程施工质量验收规范》GB 50354-2005建筑内部装修防火施工及验收规范GB4893.1-2005《家具表面耐冷液测定法》GB4893.2-2005《家具表面耐湿热测定法》GB4893.3-2005《家具表面耐干热测定法》GB4893.4-4893.9-202x 《家具表面漆膜理化性能试验》2、材料及配件质量要求：2.1主要材料性能表2.3（门及木背景墙）漆饰表面外观质量要求：门的整体性能指标1．木质门平开门抗垂直静载荷应符合GB/T29498-202x中规定的要求，试验后门残余变形量应小于3mm，且启闭正常。

2．木质门平开门抗静扭曲性能应符合GB/T29498-202x中规定的要求，试验后门残余变形量应小于3mm，且启闭正常。

3．木质门平开门抗软重物撞击性能应符合GB/T29498-202x中规定的要求，试验后无明显变形、无损坏及玻璃脱落现象，且启闭无异常。
