水泥稳固碎石基层查验批质量查验表
1 / 1

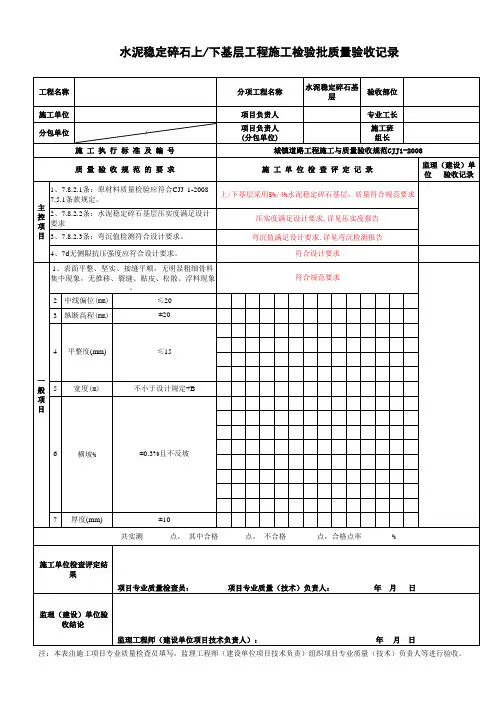

水泥稳固碎石基层查验批质量查收记录表
编号:
001
单位（子单位）工程名称 南充化学工业园区河西片区规划六路道路工程第二标段路面工程
分部（子分部）工程名称
水泥稳固碎石基层工程
查收部位 施工单位 江西省建设备工有限企业
项目经理 芦诚敏
分包单位
分包项目经理
施工履行标准名称及编号
施工质量查收规范的规定
施工单位检查
监理 ( 建设) 评定记录
单位查收记录
1
原资料质量查验应切合 CJJ 1-2008 的规定
城市快 基层
≥98％ 主 速路、
≥98％
骨干路
底基层
控 压实度
2
项 其余等 基层
≥96％ 目
级道路
底基层
≥96％
3 基层、底基层抗压强度
1 表面质量
2
中线偏位／ mm
≤20 3 纵断高程／ mm
基层
±15
底基层 ±20 一
般
基层
≤10
项 4 基层及底基层的 平坦度／ mm
目
误差
底基层 ≤15
5
宽度／ mm 不小于设计规定
+B
6 横坡 ±0.3 ％且不反坡 7
厚度／ mm
±10
专业工长（施工员） 洪瑞波 施工班组长
施工单位检查评定结果
项目专业质量检查员： 年 月 日
监理（建设）单位查收结论
专业监理工程师：
（建设单位项目专业技术负责人）：
年 月 日。
钻芯法检测砼强度检验检测原始记录钻芯法检测砼强度是一种常用的评估混凝土强度的方法。
该方法通过对取样的混凝土进行钻芯取样，然后进行实验室检测，以确定混凝土的强度。
下面是一个钻芯法检测砼强度的检验检测原始记录的示例，共计超过1200字。
检测单位：****检测日期：****年**月**日检测地点：****检测人员：****一、检测目的本次检测的目的是评估该混凝土结构的强度，以确认其是否符合设计要求和工程质量标准。
二、检测方法本次检测采用钻芯法进行，首先在混凝土结构上钻取芯样，然后通过实验室检测芯样的抗压强度，以确定混凝土的实际强度。
三、检测仪器和工具1.钻芯机2.钻芯钻头3.电动钻4.抽芯器5.常用实验室设备：压力机、取芯锋利刀具、芯样尺寸测量工具等。
四、检测过程1.检测前准备：(1)准备钻芯机和钻芯钻头，并保证其工作正常。
(2)对要检测的混凝土表面进行清理和清除杂物。
(3)查看结构图和设计要求，确定采样位置和数量。
(4)使用电动钻+钻芯钻头进行钻芯。
2.钻芯取样：(1) 在已经确定的点位上，使用电动钻和钻芯钻头进行钻芯。
钻芯的直径为**mm，深度为**mm。
(2)每个点位取样后，使用抽芯器将钻芯取出并保存。
3.芯样标记和保存：(1)对每个芯样进行标记，包括采样位置、日期、编号等信息。
(2)将每个芯样放入标准的芯样容器中，并进行密封保管。
4.实验室测试：(1)准备实验室所需设备和材料。
(2)根据标准方法，对每个芯样进行抗压强度测试。
(3)记录并保存测试结果。
五、检测结果根据实验室测试结果，对每个芯样的抗压强度进行记录。
六、检测结论根据检测结果，评估混凝土的强度与设计要求的符合度，并形成检测结论。
七、检测报告根据以上的检测过程和检测结果，生成检测报告，并详述检测结果和结论。
八、备注对于采样过程中遇到的问题、异常情况和其他需要说明的事项进行记录和备注。
以上是一个钻芯法检测砼强度的检验检测原始记录的示例，根据实际情况和要求，具体内容可能有所不同。

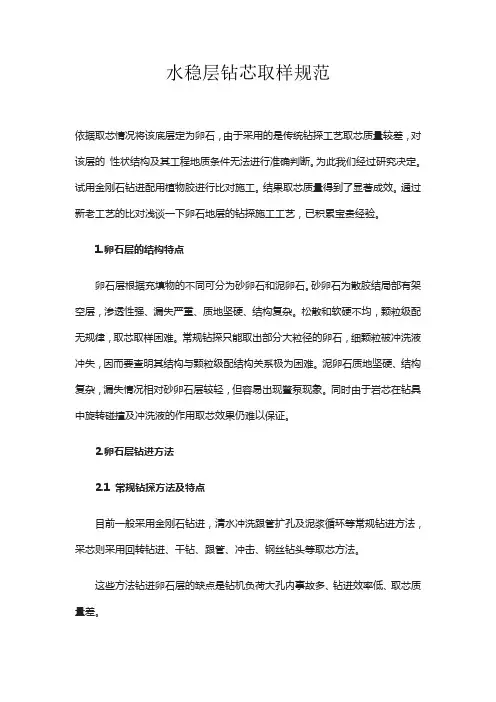

水稳层钻芯取样规范依据取芯情况将该底层定为卵石，由于采用的是传统钻探工艺取芯质量较差，对该层的性状结构及其工程地质条件无法进行准确判断。
为此我们经过研究决定。
试用金刚石钻进配用植物胶进行比对施工。
结果取芯质量得到了显著成效。
通过新老工艺的比对浅谈一下卵石地层的钻探施工工艺，已积累宝贵经验。
1.卵石层的结构特点卵石层根据充填物的不同可分为砂卵石和泥卵石。
砂卵石为散胶结局部有架空层，渗透性强、漏失严重、质地坚硬、结构复杂。
松散和软硬不均，颗粒级配无规律，取芯取样困难。
常规钻探只能取出部分大粒径的卵石，细颗粒被冲洗液冲失，因而要查明其结构与颗粒级配结构关系极为困难。
泥卵石质地坚硬、结构复杂，漏失情况相对砂卵石层较轻，但容易出现鳖泵现象。
同时由于岩芯在钻具中旋转碰撞及冲洗液的作用取芯效果仍难以保证。
2.卵石层钻进方法2.1 常规钻探方法及特点目前一般采用金刚石钻进，清水冲洗跟管扩孔及泥浆循环等常规钻进方法，采芯则采用回转钻进、干钻、跟管、冲击、钢丝钻头等取芯方法。
这些方法钻进卵石层的缺点是钻机负荷大孔内事故多、钻进效率低、取芯质量差。
2.2 金刚石钻具配合植物胶冲洗液钻进方法及特点为适应各种硬脆碎地层钻探的要求，成都勘测设计院专门研制了系列单动双管金刚石钻具配合植物胶冲洗液的钻进新技术。
也是目前在这类地层钻进取芯比较先进的一种方法。
该方法是以植物胶为冲洗液金刚石为钻进工具的钻进工艺。
该工艺的主要特点是回转阻力小、钻进效率高、取芯质量好，排砂、携带岩粉能力强。
3.植物胶性能及金刚石钻具结构3.1 植物胶在钻进中的性能(1)就有粘弹减阻、减振成膜作用。
(2)能提高低固相泥浆冲洗液的粘度、降低失水量、改善泥浆流变性、提高泥浆的稳定性和护壁防塌的作用。
(3)植物胶按比例参配纯碱后可配制高粘度冲洗液而不影响泵吸性能，不增加泵压。
(4)造浆性能好、同时具有润滑性能好和流动性能好。
3.2 金刚石钻具结构金刚石钻具结构为单动双管，分为导正除砂机构、单向阀机构、双管单动机构和内管机构组成。

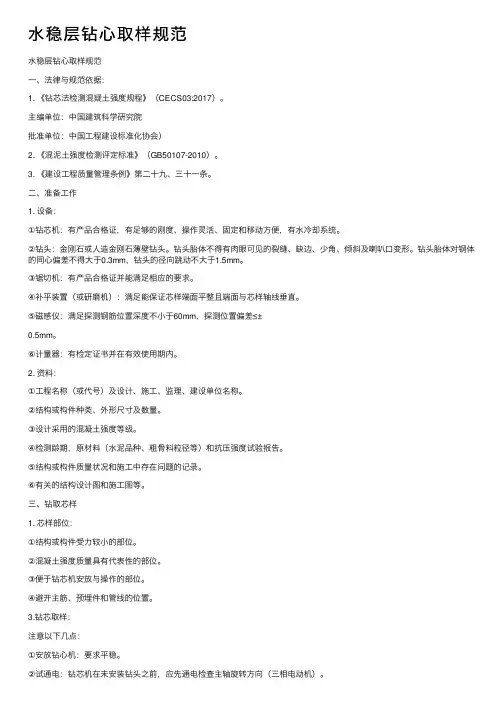

⽔稳层钻⼼取样规范⽔稳层钻⼼取样规范⼀、法律与规范依据：1. 《钻芯法检测混疑⼟强度规程》（CECS03:2017）。
主编单位：中国建筑科学研究院批准单位：中国⼯程建设标准化协会）2. 《混泥⼟强度检测评定标准》（GB50107-2010）。
3. 《建设⼯程质量管理条例》第⼆⼗九、三⼗⼀条。
⼆、准备⼯作1. 设备：①钻芯机：有产品合格证，有⾜够的刚度、操作灵活、固定和移动⽅便，有⽔冷却系统。
②钻头：⾦刚⽯或⼈造⾦刚⽯薄壁钻头。
钻头胎体不得有⾁眼可见的裂缝、缺边、少⾓、倾斜及喇叭⼝变形。
钻头胎体对钢体的同⼼偏差不得⼤于0.3mm，钻头的径向跳动不⼤于1.5mm。
③锯切机：有产品合格证并能满⾜相应的要求。
④补平装置（或研磨机）：满⾜能保证芯样端⾯平整且端⾯与芯样轴线垂直。
⑤磁感仪：满⾜探测钢筋位置深度不⼩于60mm，探测位置偏差≤±0.5mm。
⑥计量器：有检定证书并在有效使⽤期内。
2. 资料：①⼯程名称（或代号）及设计、施⼯、监理、建设单位名称。
②结构或构件种类、外形尺⼨及数量。
③设计采⽤的混凝⼟强度等级。
④检测龄期，原材料（⽔泥品种、粗⾻料粒径等）和抗压强度试验报告。
⑤结构或构件质量状况和施⼯中存在问题的记录。
⑥有关的结构设计图和施⼯图等。
三、钻取芯样1. 芯样部位：①结构或构件受⼒较⼩的部位。
②混凝⼟强度质量具有代表性的部位。
③便于钻芯机安放与操作的部位。
④避开主筋、预埋件和管线的位置。
3.钻芯取样：注意以下⼏点：①安放钻⼼机：要求平稳。
②试通电：钻芯机在未安装钻头之前，应先通电检查主轴旋转⽅向（三相电动机）。
③进钻速度：不宜过快。
④冷却⽔流量：宜3～5L/min。
⑤芯样应进⾏标记。
当所取芯样⾼度和质量不能满⾜要求时，则应重新钻取芯样。
⑥芯样试件的数量应根据检验批的容量确定。
标准芯样试件的最⼩样本量不宜少于15个，⼩直径芯样试件的最⼩样本量应适当增加。
⑦芯样应从检验批的结构构件中随机抽取，每个芯样应取⾃⼀个构件或结构的局部部位。
