美国Organomation氮吹仪中文使用说明书

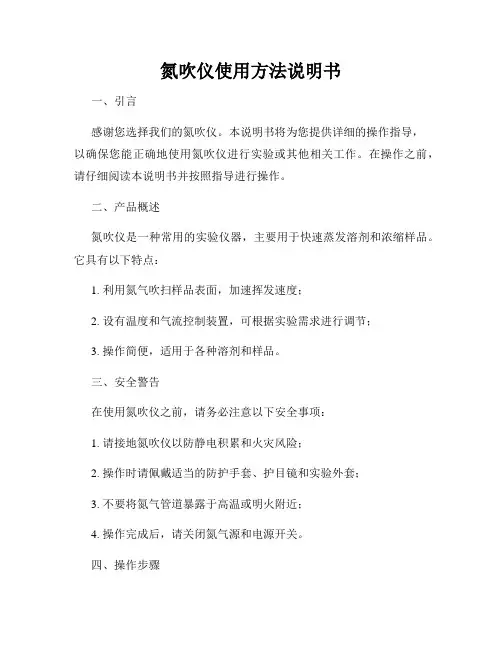

氮吹仪使用方法说明书一、引言感谢您选择我们的氮吹仪。

本说明书将为您提供详细的操作指导，以确保您能正确地使用氮吹仪进行实验或其他相关工作。

在操作之前，请仔细阅读本说明书并按照指导进行操作。

二、产品概述氮吹仪是一种常用的实验仪器，主要用于快速蒸发溶剂和浓缩样品。

它具有以下特点：1. 利用氮气吹扫样品表面，加速挥发速度；2. 设有温度和气流控制装置，可根据实验需求进行调节；3. 操作简便，适用于各种溶剂和样品。

三、安全警告在使用氮吹仪之前，请务必注意以下安全事项：1. 请接地氮吹仪以防静电积累和火灾风险；2. 操作时请佩戴适当的防护手套、护目镜和实验外套；3. 不要将氮气管道暴露于高温或明火附近；4. 操作完成后，请关闭氮气源和电源开关。

四、操作步骤1. 准备工作：a. 确保氮气源连接到氮吹仪正常；b. 将要处理的样品置于氮吹仪台面上，并按需安装减压瓶；c. 确保氮吹仪的排风口畅通。

2. 启动氮吹仪：a. 打开氮气源；b. 打开氮吹仪的电源开关；c. 按需要调节温度和气流控制装置。

3. 操作氮吹仪：a. 将样品置于氮吹仪的加热区域中；b. 调整气流和温度，使样品得到适当的蒸发速度；c. 定时观察样品情况，并根据需要调整温度和气流。

4. 操作结束：a. 关闭氮吹仪的电源开关；b. 关闭氮气源；c. 清洁氮吹仪，包括清除残留的样品和溶剂。

五、维护与注意事项1. 定期检查氮吹仪的电源线、气管和接头，确保其完好无损；2. 清洁氮吹仪时，请务必断开电源和氮气源；3. 如需更换加热管或其他零配件，请联系售后服务中心；4. 请勿将氮吹仪暴露于潮湿或高温环境中，以免损坏设备。

六、故障排除在使用氮吹仪过程中，可能会出现一些故障。

下面是一些常见问题的解决方法：1. 如果气流不畅通，请检查气管和接头是否松动；2. 如果加热温度无法调节，请检查温度控制器和加热管是否正常；3. 如果出现漏气，请检查气管和接头是否密封良好。

七、总结本说明书对氮吹仪的使用方法进行了详细介绍，希望能帮助您顺利操作本设备。

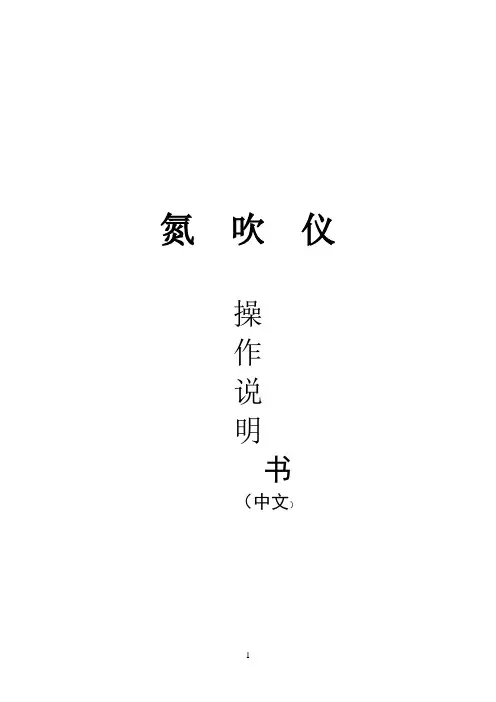

氮吹仪操作说明书（中文）一、氮吹仪结构介绍1、水浴锅：圆形的水盆，用于加热2、台价：在水盆中支撑氮吹仪3、支撑盘：支撑样品试管4、样品弹片：保持和对正样品试管5、样品保持架：保持不同的样品试管6、过滤器：排除气体中的粒子7、提升架：帮助提升仪器 8、旋转装置：无限制旋转连接气体9、气管：传递气体到选装装置 10、硅胶管：传递气体到每一个针阀11、针阀：调节到每个样品的气体流量 12、阀管：传递气体到每个样品13、加载装置：连接针或球管 14、针：传递气体到样品试管15、温度计：测量水浴锅温度 16、中心管：允许硬件旋转17、流量计：一次所有样品试管中气体流量 18、连接管：连接气源到流量计二、安装（一）、氮吹仪安装：1.将氮吹仪安放在平稳的桌面上如试验台上或化学通风厨中2.将氮吹仪开关置于“OFF”处。

3.将氮吹仪的自动调温器置于最低位置。

4.将氮吹仪插头接到3线带接地电源（110-120v，50-60Hz，单相，15A）。

可选标示为220V氮吹仪，应使用220-240V，50-60Hz，单相，15A电源。

5.GFCI（漏电断路器）是一个可选项安全保护装置，安装在此设备的电源线上。

对于110-120V氮吹仪，它代替插头。

对于220-240V的氮吹仪，它装在电源线离插头约12 inch处。

如果没有选择此装置，继续下一个步骤。

A：插头接上后，按GFCI上“RESET”键即获此装置。

注意：每次电源中断后，必须重新reset启动GFCL。

B：GFCI要经过模拟故障测试。

按下TEST键后，应发现出错并中断。

按下RESET键恢复GFCI.C：如GFCI有故障应联系厂家或更换。

6.在氮吹仪中装满水，水面离上线0.5英寸。

推荐使用DI（去离子）水，可以减少矿物质沉积，增加使用寿命。

7.附加Z型净化水浴安全装置，如果您没有选择这个附件，就继续作下一步。

操作此系统的步骤见操作说明部分。

快速启动指导贴在氮吹仪前面。

固有安全装置的NFPA （国家防火机构）标准在附录中。

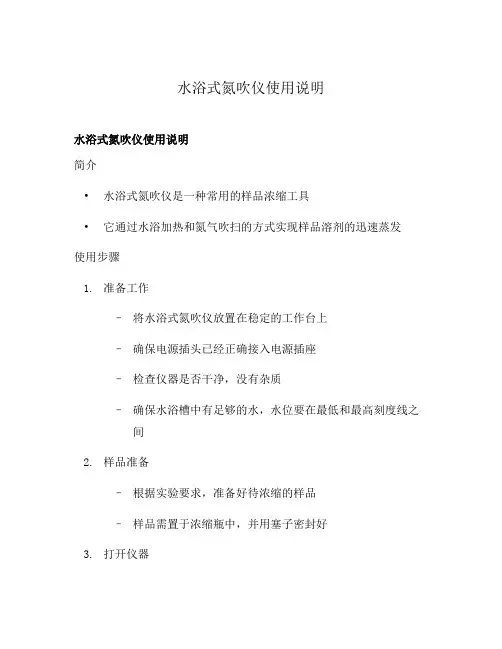

水浴式氮吹仪使用说明水浴式氮吹仪使用说明简介•水浴式氮吹仪是一种常用的样品浓缩工具•它通过水浴加热和氮气吹扫的方式实现样品溶剂的迅速蒸发使用步骤1.准备工作–将水浴式氮吹仪放置在稳定的工作台上–确保电源插头已经正确接入电源插座–检查仪器是否干净，没有杂质–确保水浴槽中有足够的水，水位要在最低和最高刻度线之间2.样品准备–根据实验要求，准备好待浓缩的样品–样品需置于浓缩瓶中，并用塞子密封好3.打开仪器–按下电源开关，仪器即可启动–仪器启动后，显示屏上应有相应的提示或运行界面4.设置参数–根据样品性质和浓缩要求，设置相应的参数–一般需要设置加热温度、吹气速度等参数–参数设置完成后，按确认键进行确认5.加热与吹气–将待浓缩样品放入水浴槽中并紧闭仪器盖子–调整好样品位置，确保样品与水浴槽底部接触良好–按下加热键，水浴开始加热并将样品蒸发–同时，打开氮气源，通过气路使样品迅速蒸发–稍作观察，直到样品浓缩到满意程度，可停止吹气与加热6.关闭仪器–关闭氮气源，并确保气路畅通–按下停止键，停止加热与吹气操作–将待浓缩样品取出，注意安全，样品可能仍旧热7.清洁与维护–使用完毕后，及时清理仪器表面和水浴槽内杂质–检查仪器是否损坏，如有损坏应及时维修或更换部件–注意存放位置，避免阳光直射和潮湿环境注意事项•操作时需佩戴防护手套和眼镜，避免热液或样品溅射伤害•注意电源与水的安全，避免触电和发生溢水现象•操作前请阅读仪器说明书，确保正确理解和掌握使用方法以上就是水浴式氮吹仪的使用说明，希望能对您的实验工作有所帮助！常见问题及解决方法1. 仪器启动后无法正常工作•确保电源插头正确接入电源插座•检查电源开关是否打开•如仍无法解决，请联系售后服务人员进行维修2. 加热过程中出现异常情况•检查加热温度是否设置正确•检查水浴槽水位是否合适，是否需要添加水•检查加热装置是否正常工作，如不正常请立即停止使用并联系售后服务人员进行维修3. 氮气吹气不畅通或无法启动•检查氮气源是否正常供气•检查气路是否畅通，若有阻塞请及时清理•如仍无法解决，请联系售后服务人员进行维修4. 样品浓缩效果不理想•检查样品放置位置是否正确，确保样品与水浴槽底部接触良好•调整加热温度和吹气速度，根据实验要求进行优化•若问题仍然存在，请检查样品溶剂的性质，可能需要尝试其他浓缩方法结语水浴式氮吹仪是一款强大的样品浓缩工具，通过合理的操作和参数设置，可以高效地实现样品溶剂的蒸发和浓缩。

碳分子筛制氮机使用说明书重工电机科技股份二零零八年一月目录一、概述二、主要特征与主要性能参数三、变压吸附制氮原理及工艺流程1．工作原理2．工艺流程四、变压吸附制氮安装操作及维护1．安装2．操作3．维护保养五、常见故障及排除方法六、气体流量修正说明七、技术文件目录八、通用流程图/电原理图/接线图安全敬告在操作制氮机前，请务必仔细阅读说明书、注意事项安全注意事项：（1）储气罐排污储气罐使用一段时间后，应打开排污阀，进行排污。

如果储罐有剩余气体，排放时应避免气流直接冲击人体。

以防止可能出现的危险。

（2）拆卸管路拆卸管路时应确认管路中没有压缩空气。

如有，应将压缩空气排净后再进行拆卸。

（3）回吹球阀的设定回吹球阀经调试人员设定好回吹量,操作人员不得再动。

（4）流量控制阀门的设定阀Q4经技术人员定好流量后,操作人员一般不用再调。

在初次送气时,阀Q4应全部关闭,打开Q3后，再缓慢调整Q4至所需流量,调整Q4的同时,应相应调整减压阀T,使两者同时达到压力与流量要求。

（5）样气检测阀门的设定测量气体流量通过调速阀TS来调定。

样气流量为350+50毫升/分，一次调定后，不再调。

（一般以脸颊感觉不到气流，嘴唇能感觉到气流为准）（6）空压机的安全操作依据空压机说明书对其进行安全操作。

（7）吸附塔法兰盖拆卸步骤打开吸附塔上法兰盖时，先应对称拆卸任意两个螺栓（成180度角）。

逐步将法兰上剩余的螺栓拆掉。

一、概述氮气在自然界中分布很广,是空气的主要成分(约占78%),在常温常压下无色、无味、无毒、不燃、不爆,使用上很安全。

氮气分子结构十分稳定,化学性质很不活泼,通常难以同其它物质发生化学反应,表现为很大的惰性,被广泛用于保护气体。

随着科学技术的进步和经济的发展,氮气的应用围日益扩大,并已深入许多工业部门和日常生活领域。

工业用氮气的制取是以空气为原料,将其中的氧气和氮气分离而获得,其方法主要有深冷空分法、分子筛空分法及薄膜空分法等。

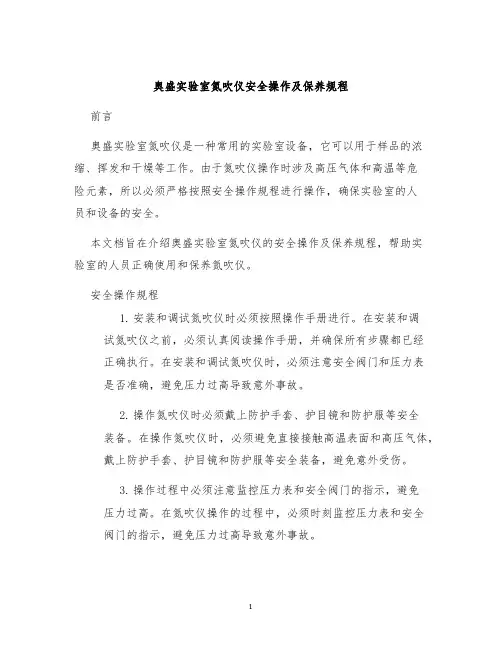

奥盛实验室氮吹仪安全操作及保养规程前言奥盛实验室氮吹仪是一种常用的实验室设备，它可以用于样品的浓缩、挥发和干燥等工作。

由于氮吹仪操作时涉及高压气体和高温等危险元素，所以必须严格按照安全操作规程进行操作，确保实验室的人员和设备的安全。

本文档旨在介绍奥盛实验室氮吹仪的安全操作及保养规程，帮助实验室的人员正确使用和保养氮吹仪。

安全操作规程1.安装和调试氮吹仪时必须按照操作手册进行。

在安装和调试氮吹仪之前，必须认真阅读操作手册，并确保所有步骤都已经正确执行。

在安装和调试氮吹仪时，必须注意安全阀门和压力表是否准确，避免压力过高导致意外事故。

2.操作氮吹仪时必须戴上防护手套、护目镜和防护服等安全装备。

在操作氮吹仪时，必须避免直接接触高温表面和高压气体，戴上防护手套、护目镜和防护服等安全装备，避免意外受伤。

3.操作过程中必须注意监控压力表和安全阀门的指示，避免压力过高。

在氮吹仪操作的过程中，必须时刻监控压力表和安全阀门的指示，避免压力过高导致意外事故。

4.操作过程中必须注意氮吹仪的温度和加热时间，避免过热导致损坏。

在氮吹仪操作的过程中，必须注意氮吹仪的温度和加热时间，避免过热导致损坏或意外事故。

5.操作结束后必须关闭氮吹仪的气源和电源，并清洁操作区域。

在操作结束后，必须关闭氮吹仪的气源和电源，并清洁操作区域。

避免意外事故和污染环境。

保养规程1.定期对氮吹仪进行检查和维护。

在氮吹仪长期使用后，必须定期对氮吹仪进行检查和维护，包括清洁操作部位、定期更换高压管道和安全阀门等。

2.定期更换氮吹仪的滤芯和管道。

氮吹仪的滤芯和管道会随着使用时间的增加而变脏，必须定期更换以保证使用效果。

3.避免在氮吹仪中使用过于浓厚的试样。

在使用氮吹仪时，必须注意试样的浓度和体积，避免过于浓厚的试样造成氮吹仪的损坏。

4.保管氮吹仪的操作手册和维护记录。

氮吹仪的操作手册和维护记录是重要的资料，必须妥善保管，避免遗失和泄露。

5.避免在操作氮吹仪时使用金属器具或尖锐物品。

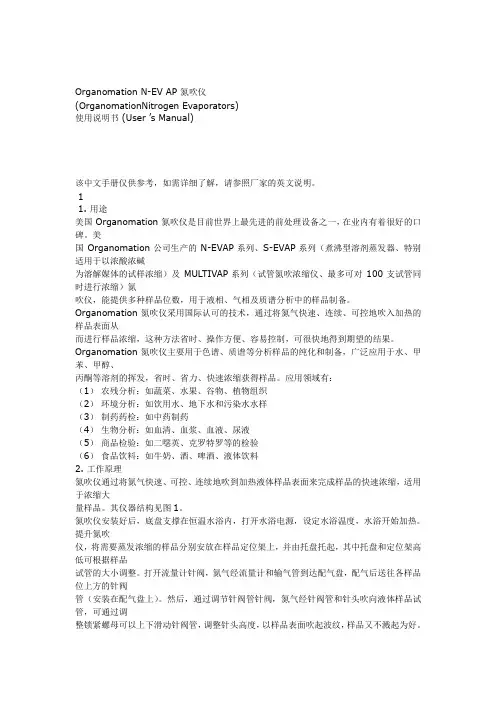

Organomation N-EV AP 氮吹仪(OrganomationNitrogen Evaporators)使用说明书 (User ’s Manual)该中文手册仅供参考，如需详细了解，请参照厂家的英文说明。

11. 用途美国 Organomation 氮吹仪是目前世界上最先进的前处理设备之一，在业内有着很好的口碑。

美国Organomation 公司生产的N-EVAP 系列、S-EVAP 系列（煮沸型溶剂蒸发器、特别适用于以浓酸浓碱为溶解媒体的试样浓缩）及MULTIVAP 系列（试管氮吹浓缩仪、最多可对100 支试管同时进行浓缩）氮吹仪，能提供多种样品位数，用于液相、气相及质谱分析中的样品制备。

Organomation 氮吹仪采用国际认可的技术，通过将氮气快速、连续、可控地吹入加热的样品表面从而进行样品浓缩，这种方法省时、操作方便、容易控制，可很快地得到期望的结果。

Organomation 氮吹仪主要用于色谱、质谱等分析样品的纯化和制备，广泛应用于水、甲苯、甲醇、丙酮等溶剂的挥发，省时、省力、快速浓缩获得样品。

应用领域有：（1）农残分析：如蔬菜、水果、谷物、植物组织（2）环境分析：如饮用水、地下水和污染水水样（3）制药药检：如中药制药（4）生物分析：如血清、血浆、血液、尿液（5）商品检验：如二噁英、克罗特罗等的检验（6）食品饮料：如牛奶、酒、啤酒、液体饮料2. 工作原理氮吹仪通过将氮气快速、可控、连续地吹到加热液体样品表面来完成样品的快速浓缩，适用于浓缩大量样品。

其仪器结构见图1。

氮吹仪安装好后，底盘支撑在恒温水浴内，打开水浴电源，设定水浴温度，水浴开始加热。

提升氮吹仪，将需要蒸发浓缩的样品分别安放在样品定位架上，并由托盘托起，其中托盘和定位架高低可根据样品试管的大小调整。

打开流量计针阀，氮气经流量计和输气管到达配气盘，配气后送往各样品位上方的针阀管（安装在配气盘上）。

然后，通过调节针阀管针阀，氮气经针阀管和针头吹向液体样品试管，可通过调整锁紧螺母可以上下滑动针阀管，调整针头高度，以样品表面吹起波纹，样品又不溅起为好。

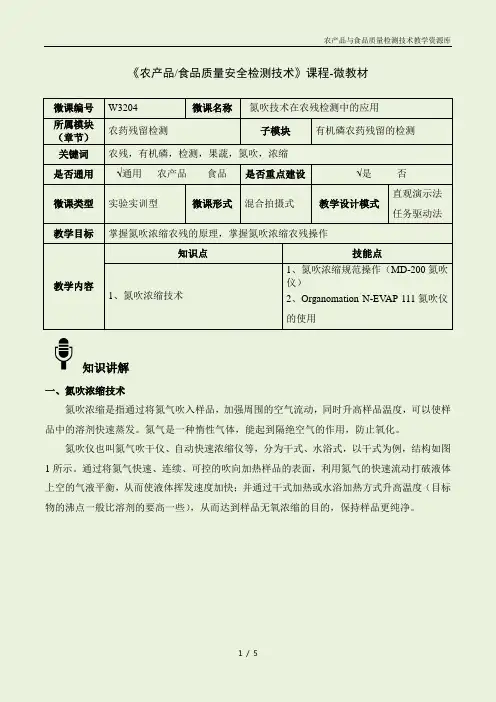

《农产品/食品质量安全检测技术》课程-微教材微课编号W3204 微课名称氮吹技术在农残检测中的应用所属模块（章节）农药残留检测子模块有机磷农药残留的检测关键词农残，有机磷，检测，果蔬，氮吹，浓缩是否通用√通用农产品食品是否重点建设√是否微课类型实验实训型微课形式混合拍摄式教学设计模式直观演示法任务驱动法教学目标掌握氮吹浓缩农残的原理，掌握氮吹浓缩农残操作教学内容知识点技能点1、氮吹浓缩技术1、氮吹浓缩规范操作（MD-200氮吹仪）2、Organomation N-EV AP 111氮吹仪的使用知识讲解一、氮吹浓缩技术氮吹浓缩是指通过将氮气吹入样品，加强周围的空气流动，同时升高样品温度，可以使样品中的溶剂快速蒸发。

氮气是一种惰性气体，能起到隔绝空气的作用，防止氧化。

氮吹仪也叫氮气吹干仪、自动快速浓缩仪等，分为干式、水浴式，以干式为例，结构如图1所示。

通过将氮气快速、连续、可控的吹向加热样品的表面，利用氮气的快速流动打破液体上空的气液平衡，从而使液体挥发速度加快；并通过干式加热或水浴加热方式升高温度（目标物的沸点一般比溶剂的要高一些），从而达到样品无氧浓缩的目的，保持样品更纯净。

图1 氮吹仪的结构二、氮吹仪的应用使用氮吹仪代替常用的旋转蒸发仪进行浓缩，可广泛应用于水、甲苯、甲醇、丙酮等溶剂的蒸发，能同时浓缩几十个样品，使样品制备时间大为缩短，并且具有易操作的特点，主要用于液相、气相、质谱分析的样品前处理，包括制药、农林、食品、商检、生命科学、医疗、环境监测、公安等领域，提高样品前处理质量，实现快速浓缩。

如固相萃取完成后，含待分析物洗脱液的浓缩。

农残分析中，在蔬菜、水果、谷物以及其他植物组织的样品前处理阶段，氮吹仪取代旋转挥发仪，完成样品的快速浓缩。

环境分析检测中，氮吹仪可完成大量饮用水、地下水和污染水水样的快速浓缩。

中药制药及药检中，氮吹仪可用于样品前处理阶段最后阶段药样的快速浓缩。

生物液体分析中，氮吹仪可用于血清、血浆、血液、尿液、细胞间质等样品的快速浓缩。

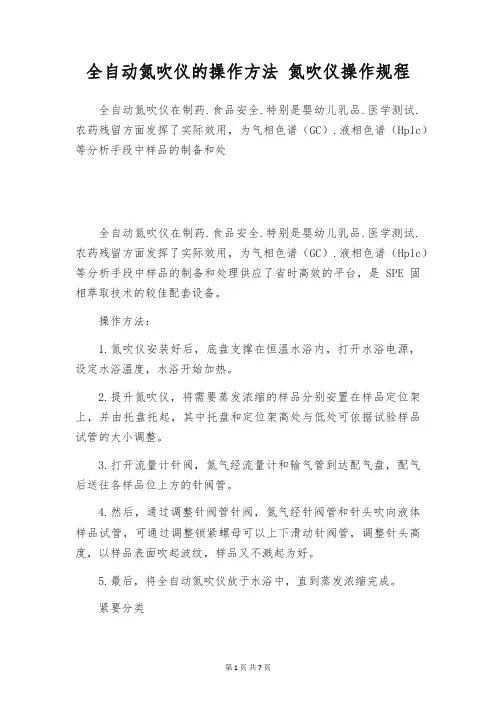

全自动氮吹仪的操作方法氮吹仪操作规程全自动氮吹仪在制药.食品安全.特别是婴幼儿乳品.医学测试.农药残留方面发挥了实际效用，为气相色谱（GC）.液相色谱（Hplc）等分析手段中样品的制备和处全自动氮吹仪在制药.食品安全.特别是婴幼儿乳品.医学测试.农药残留方面发挥了实际效用，为气相色谱（GC）.液相色谱（Hplc）等分析手段中样品的制备和处理供应了省时高效的平台，是SPE固相萃取技术的较佳配套设备。

操作方法：1.氮吹仪安装好后，底盘支撑在恒温水浴内，打开水浴电源，设定水浴温度，水浴开始加热。

2.提升氮吹仪，将需要蒸发浓缩的样品分别安置在样品定位架上，并由托盘托起，其中托盘和定位架高处与低处可依据试验样品试管的大小调整。

3.打开流量计针阀，氮气经流量计和输气管到达配气盘，配气后送往各样品位上方的针阀管。

4.然后，通过调整针阀管针阀，氮气经针阀管和针头吹向液体样品试管，可通过调整锁紧螺母可以上下滑动针阀管，调整针头高度，以样品表面吹起波纹，样品又不溅起为好。

5.最后，将全自动氮吹仪放于水浴中，直到蒸发浓缩完成。

紧要分类1.按仪器加热槽结构分为：方形与圆周型氮吹仪2.按仪器加热方式分为：金属干浴式与水浴式氮吹仪—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

一、选取合适的加热介质加热介质可以选用蒸馏水和去离子水，这将有效防止在水浴壁上产生水垢。

注意不要使用有机溶剂作加热介质，有机溶质挥发具有毒性，会对人体健康产生危害。

二、使用除藻剂净化水浴试验完成后，不加热时，在水浴的水中加入除藻剂，可防止水浴池中的生物被污染。

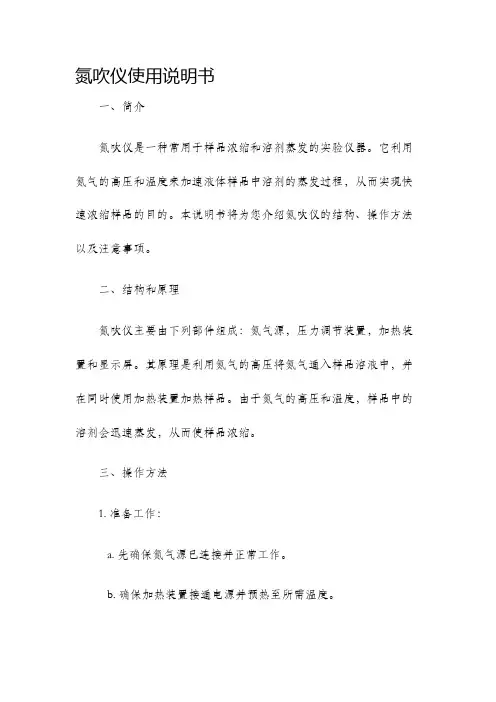

氮吹仪使用说明书一、简介氮吹仪是一种常用于样品浓缩和溶剂蒸发的实验仪器。

它利用氮气的高压和温度来加速液体样品中溶剂的蒸发过程，从而实现快速浓缩样品的目的。

本说明书将为您介绍氮吹仪的结构、操作方法以及注意事项。

二、结构和原理氮吹仪主要由下列部件组成：氮气源，压力调节装置，加热装置和显示屏。

其原理是利用氮气的高压将氮气通入样品溶液中，并在同时使用加热装置加热样品。

由于氮气的高压和温度，样品中的溶剂会迅速蒸发，从而使样品浓缩。

三、操作方法1. 准备工作：a. 先确保氮气源已连接并正常工作。

b. 确保加热装置接通电源并预热至所需温度。

2. 设定压力：a. 通过压力调节装置调整氮气的压力，根据样品的情况设定合适的压力值。

3. 加入样品：a. 取出待浓缩的样品，并倒入氮吹仪的夹具中。

b. 确保样品溶液没有超过标记线，并确保夹具牢固不会滑落。

4. 开始浓缩：a. 将夹具装入氮吹仪的夹具支架内，并轻轻按下，确保夹具牢固。

b. 按下启动按钮，氮气开始通入样品溶液中。

c. 同时启动加热装置，将样品加热到所需温度。

5. 完成浓缩：a. 观察样品中溶剂的蒸发情况，当浓缩至所需浓度时，可以停止加热和氮气通入。

b. 关闭氮吹仪的电源，断开氮气源。

四、注意事项1. 使用氮吹仪前必须仔细阅读和理解本说明书，并由专业人员指导操作。

2. 在操作过程中，必须佩戴防护眼镜和手套，以防止溶剂喷溅造成伤害。

3. 氮吹仪必须放置在通风良好的地方，以免有害气体积聚。

4. 氮吹仪只能用于指定的实验目的，严禁进行其他非法操作。

5. 在使用氮吹仪过程中要保持清洁，定期清理仪器以确保其正常运行。

6. 使用结束后，切记及时断开电源，关闭氮气源。

请注意，本使用说明书仅为常规操作提供指导，具体场景和实验可能存在差异。

在操作过程中，请遵循科学实验的安全原则，并根据需要调整操作步骤。

总结：本文对氮吹仪的结构、原理和操作方法进行了详细介绍，并强调了注意事项。

使用氮吹仪时，用户应该先进行准备工作，然后依次设定压力、加入样品以及启动浓缩过程。

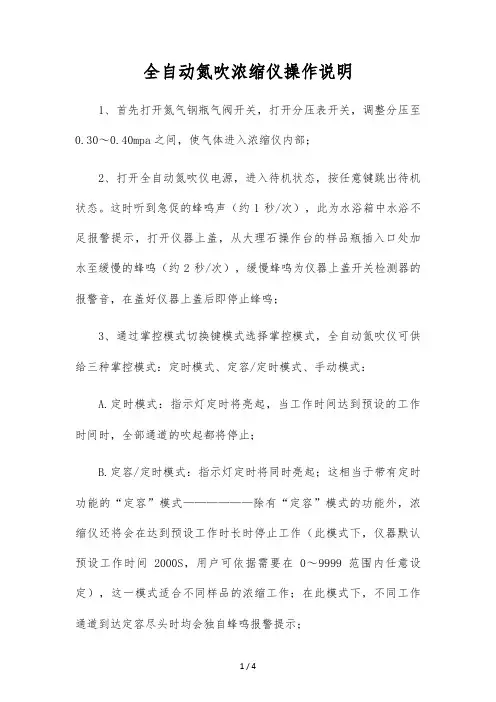

全自动氮吹浓缩仪操作说明1、首先打开氮气钢瓶气阀开关，打开分压表开关，调整分压至0.30～0.40mpa之间，使气体进入浓缩仪内部；2、打开全自动氮吹仪电源，进入待机状态，按任意键跳出待机状态。

这时听到急促的蜂鸣声（约1秒/次），此为水浴箱中水浴不足报警提示，打开仪器上盖，从大理石操作台的样品瓶插入口处加水至缓慢的蜂鸣（约2秒/次），缓慢蜂鸣为仪器上盖开关检测器的报警音，在盖好仪器上盖后即停止蜂鸣；3、通过掌控模式切换键模式选择掌控模式，全自动氮吹仪可供给三种掌控模式：定时模式、定容/定时模式、手动模式：A.定时模式：指示灯定时将亮起，当工作时间达到预设的工作时间时，全部通道的吹起都将停止；B.定容/定时模式：指示灯定时将同时亮起；这相当于带有定时功能的“定容”模式——————除有“定容”模式的功能外，浓缩仪还将会在达到预设工作时长时停止工作（此模式下，仪器默认预设工作时间2000S，用户可依据需要在0～9999范围内任意设定），这一模式适合不同样品的浓缩工作；在此模式下，不同工作通道到达定容尽头时均会独自蜂鸣报警提示；C.手动模式：指示灯“定容”和“定时”都将熄灭，这一模式下，需手动停止每一通道的工作；4、设定压力，温度和时间等参数：A.按下设定/工作切换键工作指示灯设置将亮起，即进入参数设置状态；若5秒内没有任何按键操作即自动记忆实时参数并退出参数设置状态；用户也可再按一次切换键保存设置的参数并退出参数设置状态；B.按参数显示键设置选择数码窗口中显示的参数类型，如显示的数值为压力值，指示等压力将亮起，其他同理；C.按上下键修改参数值；D.注意各种数值的单位和上限；压力：001～010档，最高压力0.10mpa，每档压力增量为0.10mps温度：室温～950.5℃；时间：0～9999s5、档掌控模式和参数都设置好后，再次确认气源阀门已打开，气体已进入浓缩仪内部；6、在大理石操作台上插入样品瓶，注意确保样品瓶已插入到位（样品瓶底部被掏住的手感），没有悬空；7、若需处理的样品数少于12个，请用仪器配件中的密封盖把大理石操作台上闲置的样品瓶插入口封好；若使用50ml的瓶子，需要在大理石操作台的样品瓶插入口上套上过渡套，以降低排风系统的压力，并更好地固定瓶子；8、闭合仪器上盖，这时缓慢蜂鸣停止，仪器进入工作状态。

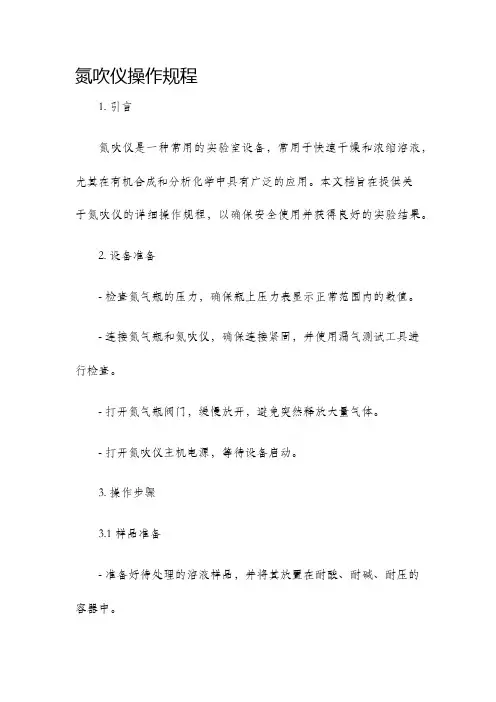

氮吹仪操作规程1. 引言氮吹仪是一种常用的实验室设备，常用于快速干燥和浓缩溶液，尤其在有机合成和分析化学中具有广泛的应用。

本文档旨在提供关于氮吹仪的详细操作规程，以确保安全使用并获得良好的实验结果。

2. 设备准备- 检查氮气瓶的压力，确保瓶上压力表显示正常范围内的数值。

- 连接氮气瓶和氮吹仪，确保连接紧固，并使用漏气测试工具进行检查。

- 打开氮气瓶阀门，缓慢放开，避免突然释放大量气体。

- 打开氮吹仪主机电源，等待设备启动。

3. 操作步骤3.1 样品准备- 准备好待处理的溶液样品，并将其放置在耐酸、耐碱、耐压的容器中。

- 注意：不要在易燃物品旁边操作氮吹仪，以防发生火灾。

3.2 启动氮吹仪- 打开氮吹仪的加热开关，并将温度设定为所需的工作温度。

- 确保加热系统完全启动，并达到设定温度，通常需要几分钟的预热时间。

- 检查进气阀门是否处于关闭状态，以确保气体通过阀门进入氮吹仪。

3.3 加载样品- 将待处理的样品转移到专用的氮吹仪样品瓶中，确保样品瓶盖紧固。

- 将样品瓶插入氮吹仪的样品架中，并轻轻按下，以确保样品瓶稳固。

3.4 开始氮吹- 打开氮吹仪的出气阀门，并调整气体流量到适当的级别。

- 观察溶剂蒸发的速度，根据需要适时调整气体流量以控制蒸发速率。

- 注意：气体流量过大可能会导致样品溢出或溶液损失。

3.5 操作结束- 当溶液中的样品完全蒸发时，关闭氮吹仪的出气阀门。

- 断开氮吹仪的电源，并关闭氮气瓶阀门。

- 等待氮吹仪冷却后，将样品瓶取出，记录实验数据并清理设备如有需要。

4. 安全注意事项- 在操作氮吹仪过程中，请注意安全，不要将手指或其他物体靠近加热装置，以免烫伤。

- 氮气瓶在使用过程中要避免碰撞和摔落，以确保安全使用。

- 氮吹仪使用后，应及时清理设备，避免溶剂残留和堵塞。

- 使用氮吹仪时，不要将设备放置在易燃物品旁边，以防发生火灾。

5. 维护与保养- 定期检查氮气瓶的使用寿命，如有需要及时更换。

6Who should attendFrom Monday 9 am to Wednesday 5:30 pmDates: February 10-12, 2020 May 11-13, 2020September 21-23, 2020 November 16-18, 2020Users of HORIBA Scientific Raman spectrometers • A cquire theoretical and practical knowledge on Raman spectrometers • L earn how to use the software • L earn methodology for method development and major analytical parameters • H ow to set up an analytical strategy with an unknown sample • H ow to interpret results• L earn how to follow the performances of theRaman spectrometer over the time.Day 1• The theory of the Raman principle • R aman Instrumentation • P ractical session – System and software presentation, Acquisition Parameters: - L abSpec 6 presentation and environment: useraccounts, file handling, display of data, basic functions - S et up of acquisition parameters and singlespectra measurement - Templates & ReportsDay 2• Analysis of Raman spectra • P ractical session: Raman spectrum measurement and Database Search - O ptimization of the parameters: how to chosethe laser, the grating, the confocal hole, the laser power- How to use the polarization options - Library Search using KnowItAll software - How to create databasesRaman imaging • H ow to make a Raman image (1D, 2D and 3D) • D ata evaluation: cursors, CLS fitting, peakfitting•Image rendering, 3D datasets •Fast mapping using SWIFT XSDay 3Data processing• Processing on single spectra and datasets • Baseline correction • Smoothing • Normalization• Spectra subtraction, averaging • Data reduction • Methods• Practical exercisesCustomer samples: Bring your own samples!Duration: 3 daysReference: RAM1Raman Microscopy for Beginners7Acquire technical skills on DuoScan, Ultra Low Frequency (ULF), Particle Finder or TERS.Users of HORIBA Scientific Raman spectrometers who already understand the fundamentals of Raman spectroscopy and know how to use HORIBA Raman system and LabSpec Software. It is advised to participate in the basic Raman training first (RAM1).Introduction to DuoScan• Principle and hardwareDuoScan Macrospot• Practical examplesDuoScan MacroMapping• Practical examplesDuoScan Stepping Mode• Practical examplesCustomer samples: Bring your own samples!Presentation of the ULF kit• Principle and requirements • Application examplesInstallation of the ULF kitIntroduction to Particle Finder• Principle and requirementsPractical session• Demo with known sample• Customer samples: Bring your own samples!Practical session• Demo with known samplesCustomers samples: Bring your own samples! Presentation of the TERS technique• Principle and requirements • Application examplesDemo TERS• Presentation of the different tips and SPM modes • Laser alignment on the tip • T ERS spectra and TERS imaging on known samplesPractical session• Hands-on on demo samples (AFM mode)• Laser alignment on the tip • T ERS spectra and TERS imaging on known samplesRaman Options: DuoScan, Ultra Low Frequency, Particle Finder, TERS8Users of HORIBA Scientific Raman spectrometers who already understand the fundamentals of Raman spectroscopy and know how to use HORIBA Raman system and labSpec Software. It is adviced to participate in the basic Raman training first.Who should attendDates: February 13, 2020 September 24, 2020 November 19, 2020Duration: 1 dayReference: RAM2From 9 am to 5:30 pm• Acquire theoretical and practical knowledge on SERS (Surface Enhanced Raman Spectroscopy)• Know how to select your substrate • Interpret resultsRaman SERSIntroduction to SERSPresentation of the SERS technique • Introduction: Why SERS?• What is SERS?• Surface Enhanced Raman basics • SERS substratesIntroduction to the SERS applications• Examples of SERS applications • Practical advice • SERS limitsDemo on known samplesCustomer samples: Bring your own samples!Raman Multivariate Analysis9Users of HORIBA Scientific Raman spectrometerswho already understand the fundamentals of Ramanspectroscopy and know how to use HORIBA Ramansystem and LabSpec Software. It is advised toparticipate in the basic Raman training first (RAM1).• Understand the Multivariate Analysis module• Learn how to use Multivariate Analysis for data treatment• Perform real case examples of data analysis on demo and customer dataIntroduction to Multivariate Analysis• Univariate vs. Multivariate analysis• Introduction to the main algorithms: decomposition (PCA and MCR), classification and quantification (PLS)Practical work on known datasets (mapping)• CLS, PCA, MCRIntroduction to classification• HCA, k-means• Demo with known datasetsIntroduction to Solo+MIA• Presentation of Solo+MIA Array• Demo with known datasetsData evaluation: cursors, CLS fitting, peak fitting• Fast mapping using SWIFT XSObjective: Being able to select the good parameters for Raman imaging and to perform data processScanning Probe Microscopy (SPM)• Instrumentation• T he different modes (AFM, STM, Tuning Fork) and signals (Topography, Phase, KPFM, C-AFM, MFM,PFM)Practical session• Tips and sample installation• Molecular resolution in AFM tapping mode• M easurements in AC mode, contact mode, I-top mode, KPFM• P resentation of the dedicated tips and additional equipment• O bjective: Being able to use the main AFM modes and optimize the parametersimaging)Practical session• Hands-on on demo samples (AFM mode)• Laser alignment on the tip• T ERS spectra and TERS imaging on known sample Day 3TERS Hands-on• T ERS measurements, from AFM-TERS tip installation to TERS mapping.• TERS measurements on end users samples.• Bring your own samples!26Dates: By appointmentDuration: Mutually agreed Reference: TRAINSITE • B asic training on techniques (ICP-OES, GDOES, PP-TOFMS, SPRi, Ellipsometry, Raman, Fluorescence ...)• P resentation and use of the specific software • U se of accessoriesSchedule of On-site Training (Example)• Daily use of the instrument (start up, checking, routine analysis)• Software review • Maintenance• Operating conditions optimizationAgenda is discussed and prepared by mutual agreementOn-site TrainingOn-line Training27All users of HORIBA analyzers equipped withinternet accessTraining or analytical assistance on any kind of instrument commercialized by HORIBA Scientific with thepossibility to use the 4 hour package in modules (30 minutes minimum each)To be defined when making the appointmentPrerequisiteA first connection (free of charge) will be done to ensure that the connection works properlyPackaging use follow upAn e-mail will be sent to the customer after each connection to keep him informed about time remaining in hispackage28Practical informationCourses range from basic to advanced levels and aretaught by application experts. The theoretical sessions aim to provide a thorough background in the basic principles and techniques. The practical sessions are directed at giving you hands-on experience and instructions concerning the use of your instrument, data analysis and software. We encourage users to raise any issues specific to their application. At the end of each course a certificate of participation is awarded.Standard, customized and on-site training courses are available in France, G ermany, USA and also at your location.Dates mentionned here are only available for HORIBA France training center.RegistrationFill in the form and:• Emailitto:*********************** • Or Fax it to: +33 (0)1 69 31 32 20• More information: Tel: +33 (0)1 69 74 72 00General InformationThe invoice is sent at the end of the training.A certificate of participation is also given at the end ofthe training.We can help you book hotel accommodations.Following your registration, you will receive a packageincluding training details and course venue map. Wewill help with invitation letters for visas, but HORIBA FRANCE is not responsible for any visa refusal.PricingRefreshments, lunches during training and handbook are included.Hotel transportation, accommodation and evening meals are not included.LocationDepending on the technique, there are three locations: Longjumeau (France, 20 km from Paris), Palaiseau (France, 26 km from Paris), Villeneuve d’Ascq (France 220 km from Paris) or at your facility for on-site training courses. Training courses can also take place in subsidiaries in Germany or in the USA.Access to HORIBA FRANCE, LongjumeauHORIBA FRANCE SAS16 - 18 rue du canal - 91165 Longjumeau - FRANCEDepending on your means of transport, some useful information:- if you are arriving by car, we are situated near the highways A6 and A10 and the main road N20- if you are arriving by plane or train, you can take the train RER B or RER C that will take you not far fromour offices.(Around 15 €, 150 € by taxi from Charles de G aulle airport, 50 € from Orly airport).We remain at your disposal for any information to access to your training place. You can also have a lookat our web site at the following link:/scientific/contact-us/france/visitors-guide/hAccess to HORIBA FRANCE, PalaiseauHORIBA FRANCE SAS14, Boulevard Thomas Gobert - Passage Jobin Yvon - CS 45002 - 91120 Palaiseau - FRANCEFrom Roissy Charles de Gaulle Airport By Train • T ake the train called RER B (direction Saint Remy Les Chevreuse) and stop at Massy-Palaiseau station • At Massy-Palaiseau station, take the Bus 91-06and stop at La Ferme de la Vauve.•The company is a 5 minute walk from the station (see the map below).•Around 150 € by taxi from Charles de Gaulle airport.29 Practical InformationFrom Orly Airport By Train• A t Orly airport, take the ORLYVAL, which is a metro line that links the Orly airport to the Antony RER station.• A t Antony station, take the RER B (direction St Remy Les Chevreuse) and stops at Massy-Palaiseau station.• A t Massy-Palaiseau station, take the Bus 91-06 and stop at La Ferme de la Vauve.• T he company is 5 minutes walk from the station, (see the map opposite).• Or at Orly take the Bus 91-10 stop at La Ferme de la Vauve. The company is 5 minutes walk from the station, (see the map opposite). We remain at your disposal for any information to access to your training place. You can also have a look at our web site at the following link:/scientific/contact-us/france/ visitors-guide/Around 50 € by taxi from Orly airport.Access to HORIBA FRANCE, Villeneuve d’Ascq HORIBA FRANCE SAS231 rue de Lille,59650 Villeneuve d’Ascq - FRANCEBy Road from Paris• When entering Lille, after the exit «Aéroport de Lequin», take the direction «Bruxelles, G and, Roubaix». Immmediatly take the direction «Gand / Roubaix» (N227) and No «Bruxelles» (A27) Nor «Valenciennes» (A23).• You will then arrive on the ringroad around Villeneuve d’Ascq. Take the third exit «Pont de Bois».• At the traffic light turn right and follow the road around, (the road will bend left then right). About 20m further on you will see the company on the right hand side where you can enter the car park. By Road from Belgium (GAND - GENT)Once in France, follow the motorway towards Lille. After «Tourcoing / Marcq-en-Baroeul», follow on the right hand side for Villeneuve d’Ascq. Take the exit «Flers Chateau» (This is marked exit 6 and later exit 5 - but it is the same exit). (You will now be following a road parallel to the motorway) Stay in the middle lane and go past two sets of traffic lights; at the third set of lighte, move into the left hand lane to turn under the motorway.At the traffic lights under the motorway go straight, (the road shall bend left then right). About 20 m further you shall see the company on the right hand side where you can enter the car park.AeroplaneFrom the airport Charles de Gaulle take the direction ‘Terminal 2’ which is also marked TG V (high speed train); where you can take the train to ‘Lille Europe’. Train - SNCFThere are two train stations in Lille - Lille Europe or Lille Flandres. Once you have arrived at the station in Lille you can take a taxi for HORIBA FRANCE SAS, or you can take the underground. Please note both train stations have stations for the underground.Follow the signs:1. From the station «Lille Flandres», take line 1, direction «4 Cantons» and get off at the station «Pont de bois».2. From the station «Lille Europe», take line 2, direction «St Philibert» and get off at the following station «Gare Lille Flandres» then take line 1, direction «4 Cantons» and get off at the station «Pont de Bois».BusBus n°43, direction «Hôtel de Ville de Villeneuve d’Ascq», arrêt «Baudoin IX».InformationRegistration: Fill in the form and send it back by FAX or Email four weeks before beginning of the training.Registration fees: Registration fees include the training courses and documentation. Hotel, transportation and living expenses are not included except lunches which are taken in the HORIBA Restaurant during the training.Your contact: HORIBA FRANCE SAS, 14, Boulevard Thomas Gobert - Passage Jobin Yvon - CS 45002 - 91120 Palaiseau - France Tél: +33 (0)1 69 74 72 00Fax: +33 (0)1 69 31 32 20E-Mail:***********************Siret Number: 837 150 366 00024Certified ISO 14001 in 2009, HORIBA Scientific is engaged in the monitoring of the environmental impact of its activitiesduring the development, manufacture, sales, installation and service of scientific instruments and optical components. Trainingcourses include safety and environmental precautions for the use of the instrumentsHORIBA Scientific continues contributing to the preservation of theglobal environment through analysis and measuring technologymentisnotcontractuallybindingunderanycircumstances-PrintedinFrance-©HORIBAJobinYvon1/22。

一、M TN-2800W氮吹浓缩装置简介2800W-为水浴型1．氮吹仪的应用用于液相、气相及质谱分析中的样品制备。

它采用国际认可技术，通过将氮气吹入加热样品的表面进行样品浓缩。

该方法具有省时、操作方便、容易控制等特点，可很快得到预期的结果。

2．该技术采用固相萃取前处理技术代替传统的液萃取和层析技术，使样品得到迅速分离、净化。

用氮吹代替常用的旋转蒸发仪进行浓缩，使分析时间大为缩短。

3. 我公司生产的MTN-2800氮吹装置采用水作为浴室，其传热性好，传热均匀，有利于快速加热和快速温控。

将氮气吹到样品表面，实现液体样品的无氧浓缩。

吹管互相独立，不会引起交叉污染。

二、M TN-2800W氮吹浓缩装置特点及规格指标1. MTN-2800W有多种孔数的恒温水浴室和相应的吹针可选择。

2. MTN-2800W内部专门设计防操作不慎洒出液体的接水盒以免损坏内部电路。

3. 整体温度更均匀准确，温度也将直接被传感器探测。

4. 上限温度自动保护可以防止超温。

5. 可工作于定时恒温或连续恒温两种方式。

6. 四组数码显示分别显示设备的设定温度与实际温度和设定定时及递增减计时。

7. 良好的仪器内部结构设计使得仪器可长时间地工作在较高的恒温温度状态。

8. 有多种孔径可选择型号温度调节范围温度调节精度上限温度保护温度偏差保护定时时间加热块孔数MTN-2800W室温+5C --100 C0.1 C ±100 C设定温度+5C10 分钟--200 分钟6 孔/12 孔/20 孔(standard size) 12 孔/24 孔/40 孔(double size)加热功率容纳加热数350W2( Standard Size) 或1(Double Size)外型尺寸(未包括支杆高度) 240W*130H*215D(MM)电源电压三、MTN-2800W220V/50Hz氮吹浓缩装置各部分示意图1. 启动/ 停止按键2. “定时”或“连续”方式选择键3. 设定温度显示值4. 实际温度显示值5. 实际运行的时间显示6. 设定运行的时间显示7. 工作温度和运行时间的设定键8. 电源开关9. 吹针10. 气压调节阀11. 支杆12. 托盘位置固定夹13. 吹针托盘14. 加热块・四、MTN-2800V K吹浓缩装置操作说明1. 加热恒温部分操作说明1. 选择适用的加热块，置入加热座内，并将加热块的紧固镙丝拧紧。

氮吹仪操作过程和注意事项氮吹仪是一种常用的实验室仪器，主要用于对液态样品进行浓缩、干燥和净化处理。

下面将详细介绍氮吹仪的操作过程和注意事项。

一、操作过程1.准备工作：a.将氮气气源连接到氮吹仪，打开气源开关，并调整氮气流量控制阀，使氮气流量适中。

b.检查氮吹仪内胆是否干净，如有残留物应进行清洁。

c.检查氮吹仪的排水管道是否通畅，如有阻塞应先清理。

d.准备好待处理的液态样品，并将其放置在氮吹仪内胆上。

2.启动氮吹仪：a.打开仪器电源开关，待指示灯亮起后，打开风扇开关。

b.调整温度控制开关，使氮吹仪内胆的温度适宜。

c.根据需要，打开或关闭冷凝水排放开关。

3.给样品加热：a.将待处理的液态样品放置在加热区域内，确保样品处于加热区域的中心位置。

b.调节加热功率开关，使样品逐渐升温。

初始时，应设定较低的功率，逐渐提高。

4.液氮的加入和去除：a.当待处理样品开始升温至较高温度时，打开液氮进气阀，向氮吹仪内胆注入液氮。

确保液氮的加入速度适中。

b.当样品升温至一定温度并达到目标浓缩程度时，关闭液氮进气阀。

c.打开排气阀，将蒸发的液氮气体排除。

5.氮气吹干：a.在将液氮排空后，打开氮气进气阀，将氮气通过样品吹干。

b.根据需要，调节氮气流量，使样品能够均匀且迅速地干燥。

二、注意事项1.安全操作：a.在操作过程中，避免与热面直接接触，以免烫伤手部。

b.在加热样品的过程中，避免突然间关闭加热功率开关，以免样品受冷凝水的侵泡而破裂。

c.使用液氮时，需注意液氮的温度极低，避免直接接触皮肤，以免造成冻伤。

2.样品处理：a.样品应根据氮吹仪的承载能力，合理选择样品的量，避免过载运行导致操作不稳定。

b.在加热样品过程中，要注意样品的蒸发速度，避免溅出。

c.样品需保持均匀分布在加热区域内，以免加热不均导致样品的不稳定性。

3.氮气使用：a.氮气进气速度应适中，过快可能导致样品飞溅或雾化。

b.调节氮气流量时，要避免过大过小，一般应保持适中的流量，使样品能够均匀迅速地干燥。

米欧孔氮吹仪安全操作及保养规程引言米欧孔氮吹仪是一种专门用于清除电子元件、光学元件等精密器械的工具。

在使用米欧孔氮吹仪时，需遵循一些安全操作及保养规程，以确保人员安全和仪器的正常使用。

安全操作规程1.放置位置在使用米欧孔氮吹仪时，需要将仪器放置在平稳处，且远离火源等易燃物品。

2.正确连接在连接米欧孔氮吹仪时，需要确认连接处的氮气管和地线都连接正确，确保电气安全操作。

3.电源当米欧孔氮吹仪使用时会产生静电，为保证人员的安全，请确认电源接地是否可靠。

4.使用注意事项•使用米欧孔氮吹仪时，需要将气压调整到合适的范围内，以免影响使用效果。

•不要将氮气喷射到人体或动物身上，以避免不必要的伤害。

•避免将米欧孔氮吹仪放在阳光直射或温度过高的地方，以防止影响其性能和寿命。

•在使用中，需要注意及时更换滤芯以保证气体的纯度。

5.停止使用使用结束后，应该将米欧孔氮吹仪关闭并拔掉电源线。

并将氮气储藏罐关闭，确保设备安全。

保养规程1.清洁使用完毕后，应该对米欧孔氮吹仪进行清洁。

使用软布或刷子清除氮气喷管和外观。

清洁时可以使用一些专用清洗液，避免使用酸碱性过高的清洁剂。

2.存储米欧孔氮吹仪存储时应该放在干燥通风处，以避免氧化和腐蚀。

同时，如长时间未使用，建议使用软布包裹并存放在其原本的包装或防尘袋内保护。

3.维护米欧孔氮吹仪的维护需要经过严格的操作流程。

使用时需依据其操作手册中的标准和步骤，进行维护。

常规维护包括更换滤芯、清洗以及校准仪器等。

总结通过以上的解析，我们可以了解如何进行米欧孔氮吹仪的安全操作和保养规程。

这不仅有助于我们保护自身安全，还能延长仪器的使用寿命、提高性能。

希望我们能够更加重视米欧孔氮吹仪的使用，并且严格遵守安全操作规程，以确保仪器的正常运作。

圆形氮吹仪安全操作及保养规程前言圆形氮吹仪是一种用于制备和干燥样品的实验室设备，具有操作简便、效率高等特点。

但在使用过程中，若不按照规章制度进行操作和保养，会存在一定的安全隐患，严重时甚至会导致事故的发生。

因此，为了确保实验室人员的人身安全和设备的正常使用，特制定本圆形氮吹仪的安全操作及保养规程。

请在使用前仔细阅读本规程，准确掌握安全操作及保养知识。

一、安全操作规程1.严格遵守生产厂家的使用说明书，按照要求正确连接氮气瓶和设备管道。

2.在操作前，确保设备的电源已经关闭，设备处于静止状态。

检查仪器是否处于干燥状态，检查仪器中的样品是否已经取出，确保试剂瓶和氮气瓶的盖子已被紧密扣紧，氮气的压力稳定。

3.安装好连接管道后，开启氮气缓慢供气，首次气流调节时，应进行小量试验，逐步增大气流。

4.在使用设备时，应视情况选择合适的操作模式。

设备有常规的干燥模式和紧急模式两种，若遇到特殊情况需采取紧急模式操作。

5.在进行样品处理时，应注意保持仪器周围的干燥状态，避免因周围透气不良和高温等原因导致仪器损坏或安全事故的发生。

6.在设备运行中，应始终注意设备的输出终端是否存在压力过高或者温度过高等异常情况。

如有异常情况出现，需立即停止操作，关闭氮气，关闭电源，并通知负责人员进行检查维修。

7.在关闭氮气缓慢停止供气后，需务必关闭氮气瓶阀门和设备电源开关。

8.在设备使用完毕后，应注意清洁仪器表面和异味气体的排放，妥善存放设备和氮气瓶。

二、保养规程1.对设备的每次操作，均需进行清洗处理。

在检查仪器中的样品是否已取出后，应使用干净的布或棉签等工具对仪器的内部进行清洗。

2.定期对仪器进行保养检查。

建议每月对仪器进行一次全面检查，检查氮气瓶的有效期限、检查氮气瓶阀门和压力表的封装状况，确保安全使用。

3.定期对仪器进行清洗消毒。

因设备在线路中直接接触样品，故建议定期对设备进行清洗消毒，以确保样品的干燥处理不受其他物质的影响。

4.在保养过程中，需对仪器的所有紧固件进行检查，如有发现破损或紧固不稳等情况，应及时更换。
